OPEL ZAFIRA C 2014 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014Pages: 315, PDF Dimensioni: 9 MB
Page 1 of 315
OPEL ZAFIRA TOURERManuale di uso e manutenzione
Page 2 of 315
Page 3 of 315

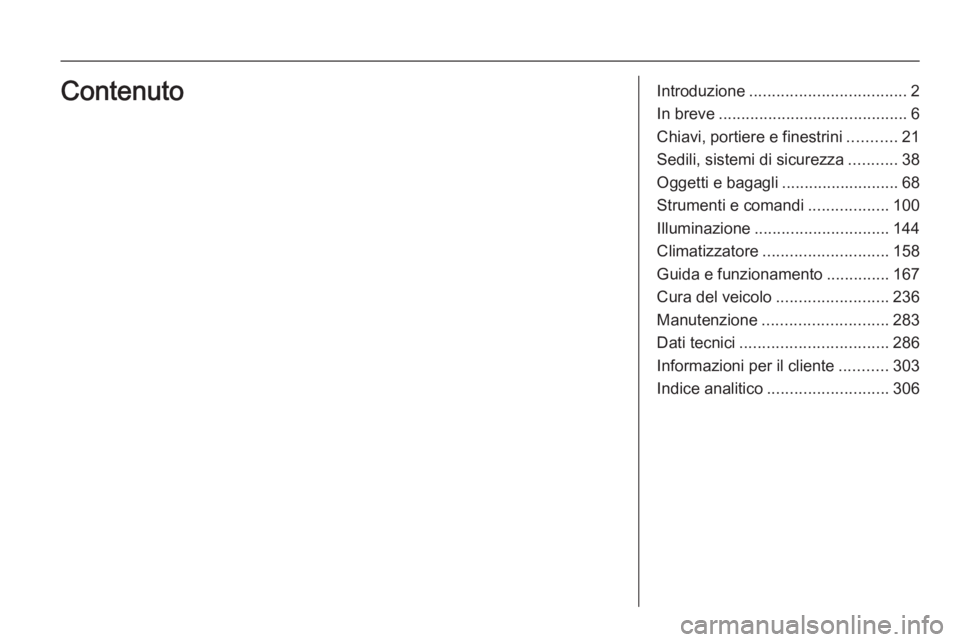

Introduzione................................... 2
In breve .......................................... 6
Chiavi, portiere e finestrini ...........21
Sedili, sistemi di sicurezza ...........38
Oggetti e bagagli ..........................68
Strumenti e comandi ..................100
Illuminazione .............................. 144
Climatizzatore ............................ 158
Guida e funzionamento ..............167
Cura del veicolo .........................236
Manutenzione ............................ 283
Dati tecnici ................................. 286
Informazioni per il cliente ...........303
Indice analitico ........................... 306Contenuto
Page 4 of 315
2IntroduzioneIntroduzione
Page 5 of 315

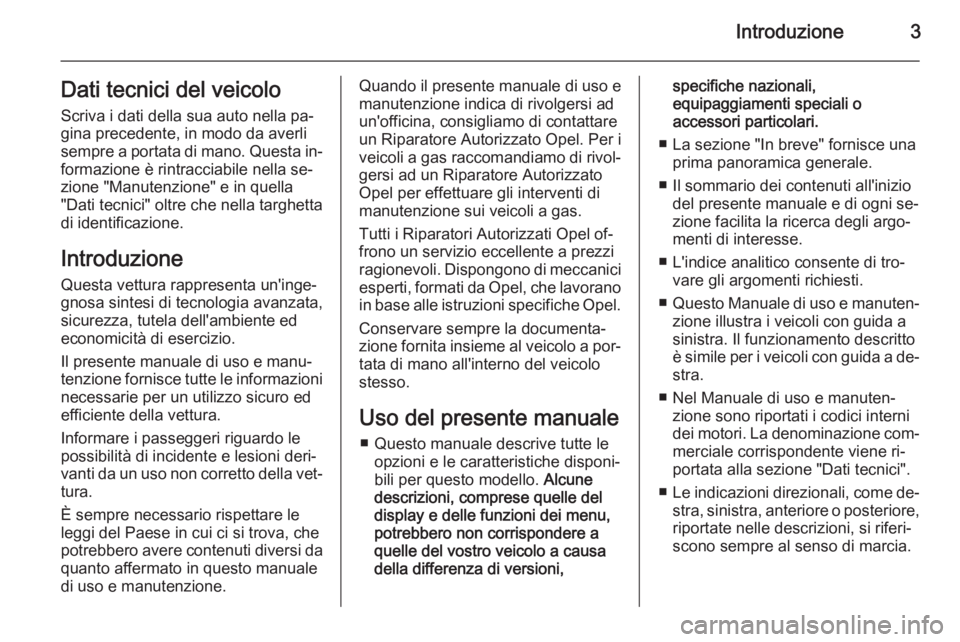

Introduzione3Dati tecnici del veicolo
Scriva i dati della sua auto nella pa‐
gina precedente, in modo da averli
sempre a portata di mano. Questa in‐
formazione è rintracciabile nella se‐
zione "Manutenzione" e in quella "Dati tecnici" oltre che nella targhetta
di identificazione.
IntroduzioneQuesta vettura rappresenta un'inge‐
gnosa sintesi di tecnologia avanzata,
sicurezza, tutela dell'ambiente ed
economicità di esercizio.
Il presente manuale di uso e manu‐
tenzione fornisce tutte le informazioni necessarie per un utilizzo sicuro ed
efficiente della vettura.
Informare i passeggeri riguardo le
possibilità di incidente e lesioni deri‐
vanti da un uso non corretto della vet‐
tura.
È sempre necessario rispettare le
leggi del Paese in cui ci si trova, che
potrebbero avere contenuti diversi da
quanto affermato in questo manuale
di uso e manutenzione.Quando il presente manuale di uso e
manutenzione indica di rivolgersi ad
un'officina, consigliamo di contattare
un Riparatore Autorizzato Opel. Per i
veicoli a gas raccomandiamo di rivol‐ gersi ad un Riparatore AutorizzatoOpel per effettuare gli interventi di
manutenzione sui veicoli a gas.
Tutti i Riparatori Autorizzati Opel of‐
frono un servizio eccellente a prezzi
ragionevoli. Dispongono di meccanici
esperti, formati da Opel, che lavorano in base alle istruzioni specifiche Opel.
Conservare sempre la documenta‐
zione fornita insieme al veicolo a por‐ tata di mano all'interno del veicolostesso.
Uso del presente manuale ■ Questo manuale descrive tutte le opzioni e le caratteristiche disponi‐
bili per questo modello. Alcune
descrizioni, comprese quelle del
display e delle funzioni dei menu,
potrebbero non corrispondere a quelle del vostro veicolo a causadella differenza di versioni,specifiche nazionali,
equipaggiamenti speciali o
accessori particolari.
■ La sezione "In breve" fornisce una prima panoramica generale.
■ Il sommario dei contenuti all'inizio del presente manuale e di ogni se‐
zione facilita la ricerca degli argo‐
menti di interesse.
■ L'indice analitico consente di tro‐ vare gli argomenti richiesti.
■ Questo Manuale di uso e manuten‐
zione illustra i veicoli con guida a
sinistra. Il funzionamento descritto
è simile per i veicoli con guida a de‐
stra.
■ Nel Manuale di uso e manuten‐ zione sono riportati i codici interni
dei motori. La denominazione com‐
merciale corrispondente viene ri‐
portata alla sezione "Dati tecnici".
■ Le indicazioni direzionali, come de‐
stra, sinistra, anteriore o posteriore,riportate nelle descrizioni, si riferi‐
scono sempre al senso di marcia.
Page 6 of 315
4Introduzione
■ Nel display potrebbero apparire te‐sti non tradotti nella vostra lingua.
■ I messaggi visualizzati sul display e
i testi delle etichette interne sono
scritti in neretto.
Pericoli e avvertimenti9 Pericolo
Il testo evidenziato con
9 Pericolo indica il rischio di pos‐
sibili lesioni mortali. La mancata
osservanza delle istruzioni fornite
può causare un rischio mortale.
9 Avvertenza
Il testo evidenziato con
9 Avvertenza indica il rischio di
possibili incidenti o lesioni. La
mancata osservanza delle istru‐
zioni fornite può causare lesioni.
Attenzione
Il testo evidenziato con
Attenzione indica la possibilità per
il veicolo di subire danni. La man‐
cata osservanza delle istruzioni
fornite può causare danni al vei‐
colo.
Simboli
I riferimenti alle pagine sono indicati
dal simbolo 3. Il simbolo 3 significa
"vedi pag.".
Buon viaggio.
Adam Opel AG
Page 7 of 315
Introduzione5
Page 8 of 315

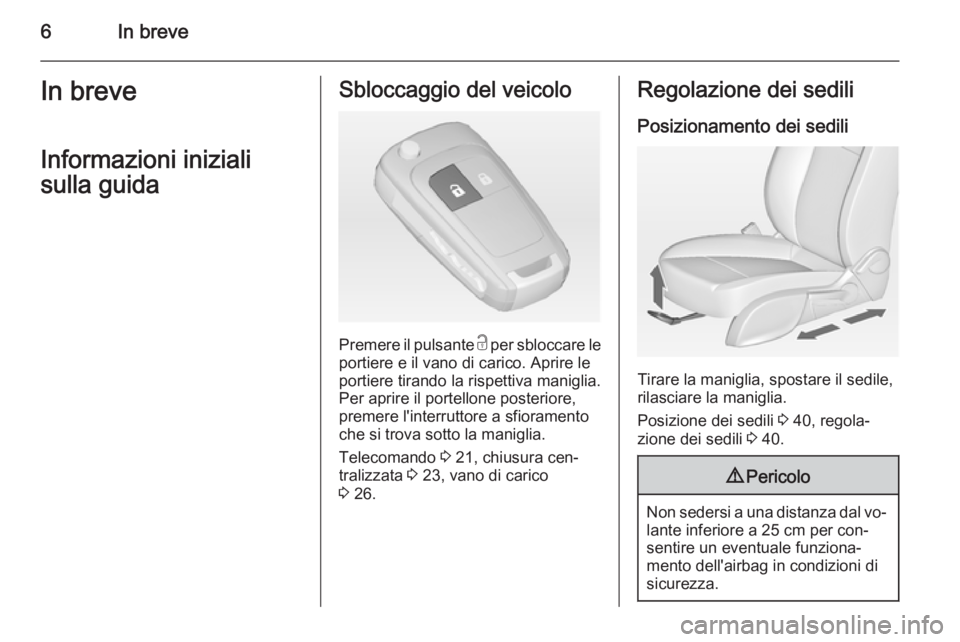

6In breveIn breveInformazioni iniziali
sulla guidaSbloccaggio del veicolo
Premere il pulsante c per sbloccare le
portiere e il vano di carico. Aprire le portiere tirando la rispettiva maniglia.
Per aprire il portellone posteriore,
premere l'interruttore a sfioramento
che si trova sotto la maniglia.
Telecomando 3 21, chiusura cen‐
tralizzata 3 23, vano di carico
3 26.
Regolazione dei sedili
Posizionamento dei sedili
Tirare la maniglia, spostare il sedile,
rilasciare la maniglia.
Posizione dei sedili 3 40, regola‐
zione dei sedili 3 40.
9 Pericolo
Non sedersi a una distanza dal vo‐
lante inferiore a 25 cm per con‐
sentire un eventuale funziona‐
mento dell'airbag in condizioni di
sicurezza.
Page 9 of 315
In breve7

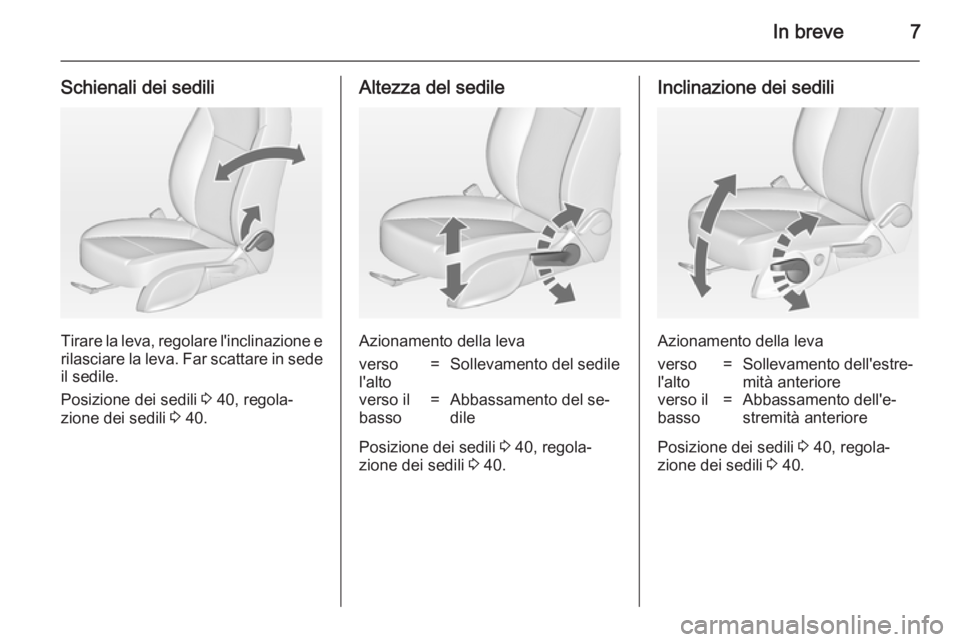

Schienali dei sedili
Tirare la leva, regolare l'inclinazione erilasciare la leva. Far scattare in sede il sedile.
Posizione dei sedili 3 40, regola‐
zione dei sedili 3 40.
Altezza del sedile
Azionamento della leva
verso
l'alto=Sollevamento del sedileverso il
basso=Abbassamento del se‐
dile
Posizione dei sedili 3 40, regola‐
zione dei sedili 3 40.
Inclinazione dei sedili
Azionamento della leva
verso
l'alto=Sollevamento dell'estre‐
mità anterioreverso il
basso=Abbassamento dell'e‐
stremità anteriore
Posizione dei sedili 3 40, regola‐
zione dei sedili 3 40.
Page 10 of 315
8In breve

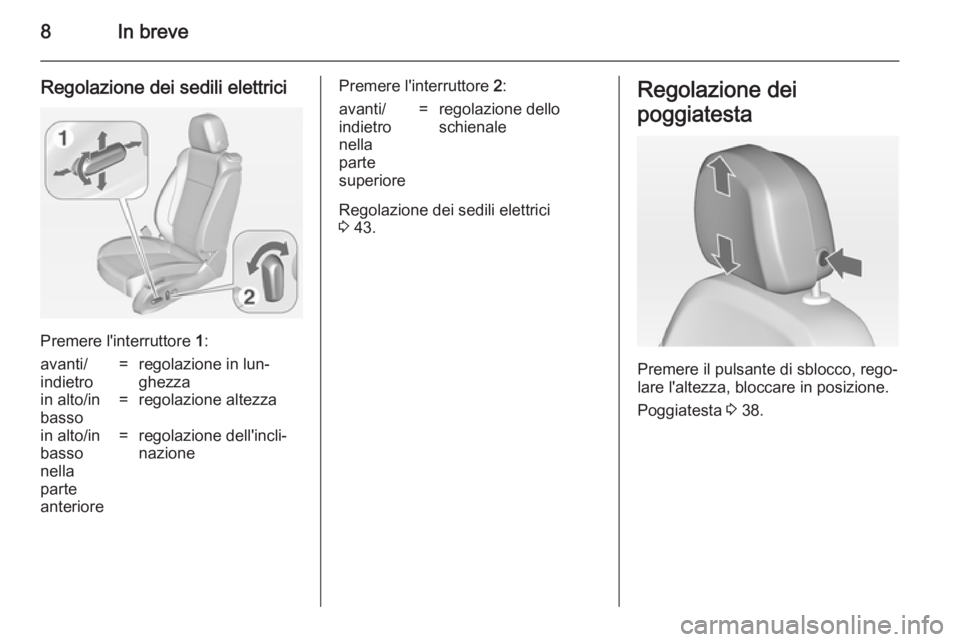

Regolazione dei sedili elettrici
Premere l'interruttore 1:
avanti/
indietro=regolazione in lun‐
ghezzain alto/in
basso=regolazione altezzain alto/in
basso
nella
parte
anteriore=regolazione dell'incli‐
nazionePremere l'interruttore 2:avanti/
indietro
nella
parte
superiore=regolazione dello
schienale
Regolazione dei sedili elettrici
3 43.
Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Poggiatesta 3 38.
