OPEL ZAFIRA C 2014 Omaniku käsiraamat (in Estonian)

Valgustus139ValgustusVälisvalgustus............................ 139
Sisevalgustus ............................. 148
Valgustusomadused ..................150Välisvalgustus
Tulede lüliti
Lüliti kasutamine:
7=tuled välja8=külgtuled9=esituled
Märgutuli 8 3 115.
Tulede automaatjuhtimisega
tulede lüliti
Lüliti kasutamine:
AUTO=tulede automaatjuhtimine: esituled lülituvad
automaatselt sisse või
välja, sõltuvalt välistest
valgustingimustest.m=tulede automaatjuhtimise
sisse- ja väljalülitamine
Lüliti pöördub tagasi
asendisse AUTO.8=külgtuled9=esituled

140Valgustus
Tulede automaatjuhtimise olek
kuvatakse ülataseme ekraaniga või
ülataseme kombineeritud ekraaniga
juhi infokeskuses.
Süüte sisselülitamisel on tulede
automaatjuhtimine alati sisse
lülitatud.
Kui esilaternad põlevad, süttib 8.
Märgutuli 8 3 115.
Tagatuled Tagatuled põlevad koos esitulede ja
ääretuledega.
Tulede automaatjuhtimineKui tulede automaatjuhtimise
funktsioon on sisse lülitatud, lülitub
süsteem töötava mootori korral
automaatselt ümber
päevasõidutulede ja esitulede vahel
sõltuvalt valgustustingimustest ja
vihmandurisüsteemis edastatavast
infost.
Päevasõidutuled 3 142.
Esitulede automaatne
sisselülitamine Esituled lülituvad sisse halbade
valgustingimuste korral.
Lisaks lülitatakse esituled sisse, kui
esiklaasipuhastid lülitati sisse
mitmeks pühkimistsükliks.
Tunneli tuvastamine Tunnelisse sisenemisel lülituvad
esituled kohe sisse.
Kohanduvad esituled 3 142.Kaugtuli
Lähituledelt kaugtuledele
ümberlülitamiseks tuleb vajutada
lülitushooba.
Lähituledele ümberlülitamiseks tuleb
uuesti vajutada või tõmmata hooba.
Kaugtulede abifunktsioon
See funktsioon võimaldab kasutada
kaugtuld põhisõidutulena öösel ja kui
sõiduki kiirus on üle 40 miili/h.

Valgustus141
Lähituli lülitatakse sisse, kui:■ andur avastab vastutulevate või eessõitvate sõidukite tuled
■ sõiduki kiirus on alla 20 km/h
■ udu või lumesaju korral
■ linnasõidul.
Kui takistusi ei tuvastata, lülitub
süsteem tagasi kaugtuledele.
Sisselülitamine
Kaugtulede abifunktsiooni
aktiveerimiseks võib vajutada
näiduhooba kaks korda, kui kiirus
ületab 40 km/h.
Roheline märgutuli l põleb alati, kui
abi on sisse lülitatud, sinine märgutuli
7 põleb, kui kaugtuli on sisse
lülitatud.
Märgutuli l 3 115.
Väljalülitamine Vajutage näiduhooba üks kord. See
lülitub välja ka siis, kui eesmised
udutuled sisse lülitatakse.
Kui sisselülitatud kaugtule korral
vilgutada esitulesid, lülitub
kaugtuleabi välja.
Kui väljalülitatud kaugtule korral
vilgutada esitulesid, jääb kaugtuleabi
sisselülitatuks.
Kaugtuleabi viimane seade säilib
pärast järgmist süüte sisselülitamist.
Esitulede vilgutamine Esitulede vilgutamiseks tuleb
tõmmata hooba.Esitulede
valgustuskauguse
reguleerimine
Esitulede valgustuskauguse käsitsi reguleerimine
Esitulede valgustuskauguse
reguleerimine ümbermineku
vältimiseks vastavalt sõiduki
koormatusele: keerata ratas ?
soovitud asendisse.

142Valgustus
0=esiistmetel on reisijad1=kõikidel istmetel on reisijad2=kõikidel istmetel on reisijad ja
pakiruumis on koorem3=juhiiste on hõivatud ja
pakiruumis on koorem
Esitulede valgusvihu kõrguse
automaatne dünaamiline
reguleerimine 3 142.
Esitulede kasutamine
võõrsil sõites
Esitulede asümmeetriline valgusvihk
suurendab nähtavust
kõrvalistujapoolsel teeserval.
Teisesuunalise liiklusega riikides
tuleb aga esitulesid pimestamise
vältimiseks reguleerida.
Halogeenesitulede süsteemiga
sõidukid Esilaternad ei vaja reguleerimist.
Ksenoon-esilaternatega
sõidukid
1. Võti süütelülitis.
2. Tõmmata suunatulede hooba ja hoida (esituled vilguvad).
3. Lülitada süüde sisse.
4. Umbes 5 sekundi pärast hakkab märgutuli f vilkuma ja kõlab
helisignaal.
Märgutuli f 3 115.
Alati, kui süüde sisse lülitatakse,
vilgub f meeldetuletuseks umbes
4 sekundit.
Väljalülitamiseks korrata eespool
kirjeldatud toimingut. f ei vilgu, kui
funktsioon on välja lülitatud.
Päevasõidutuled
Päevasõidutuled parandavad sõiduki
nähtavust päevavalguses.
Need lülitatakse süüte
sisselülitamisel automaatselt sisse.
Kui sõiduk on varustatud tulede
automaatjuhtimise funktsiooniga,
lülitub süsteem automaatselt ümber
päevasõidutulede ja lähi-/kaugtulede
vahel sõltuvalt valgustustingimustest ja vihmaandurisüsteemi edastatavast
infost. Tulede automaatjuhtimine
3 140.
Kohanduvad esituled
Järgmised kohandatavad
valgustusfunktisoonid on saadaval ainult koos biksenoon-esilaternatega. Valgustusulatus, valgustuse jaotus ja
valgustugevus muutuvad sõltuvalt
valgustingimustest, ilmast ja tee
liigist.

Valgustus143
Kui tulede lüliti on asendis AUTO,
saab kasutada kõiki valgustusfunktsioone.
Järgmised funktsioonid on saadaval
ka, kui tulede lüliti on asendis 9:
■ Dünaamiline kurvivalgustus
■ Kurvivalgustus
■ Tagurdamisfunktsioon
■ Esitulede valgusvihu kõrguse automaatne dünaamiline
reguleerimine
Õueala valgustus Lülitub automaatselt sisse väikesel
kiirusel umbes 30 km/h. Valgusvihk
on pööratud 8° nurga all teeserva
poole.
Linnasõiduvalgustus
Lülitub automaatselt sisse kiirusel
umbes 40 kuni 55 km/h ja kui
valgusandur tuvastab
tänavavalgustuse. Valgustusulatust
vähendatakse valguse laiendatud
jaotusega.Linnavälise sõidu valgustus
Lülitub automaatselt sisse
kiirusevahemikus umbes 55 kuni
115 km/h. Valgusvihk ja heledus on sõiduki vasakul ja paremal küljel
erinevad.
Kiirteevalgustus
Lülitub automaatselt sisse kiirusel umbes üle 115 km/h ja kui
roolimisliigutusi tehakse vähem.
Lülitub sisse viivitusega või kohe, kui
sõiduk tugevalt kiirendab. Valgusvihk on pikem ja heledam.
Halva ilma valgustusLülitub automaatselt sisse kuni
kiiruseni umbes 70 km/h, kui
vihmaandur tuvastab kondensaadi või klaasipuhasti töötab pidevalt.
Valgustusulatust, -jaotust ja -tugevust
reguleeritakse sõltuvalt nähtavusest.Dünaamiline kurvivalgustus
Valgusvihk pöördub sõltuvalt rooli
pöördenurgast ja kiirusest,
parandades valgustatust kurvides.
Märgutuli f 3 115.
Kurvivalgustus
Järskudes kurvides või
mahapööretel, sõltuvalt rooli
pöördenurgast või suunatulede
märgutulest, lülitub sisse täiendav
parem või vasak peegeldi, mis

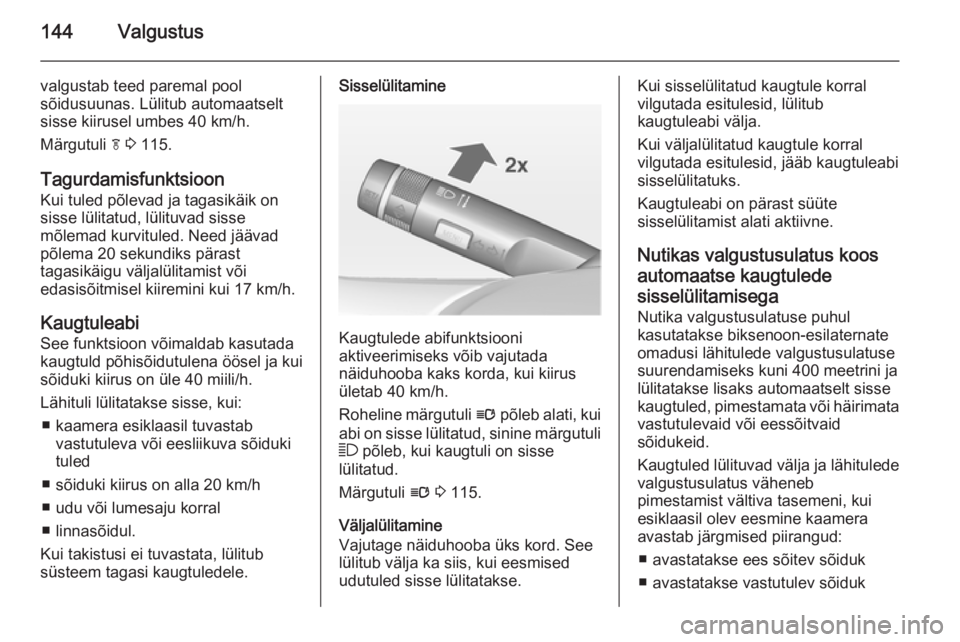

144Valgustus
valgustab teed paremal pool
sõidusuunas. Lülitub automaatselt
sisse kiirusel umbes 40 km/h.
Märgutuli f 3 115.
Tagurdamisfunktsioon Kui tuled põlevad ja tagasikäik on
sisse lülitatud, lülituvad sisse
mõlemad kurvituled. Need jäävad
põlema 20 sekundiks pärast tagasikäigu väljalülitamist või
edasisõitmisel kiiremini kui 17 km/h.
Kaugtuleabi
See funktsioon võimaldab kasutada
kaugtuld põhisõidutulena öösel ja kui
sõiduki kiirus on üle 40 miili/h.
Lähituli lülitatakse sisse, kui: ■ kaamera esiklaasil tuvastab vastutuleva või eesliikuva sõiduki
tuled
■ sõiduki kiirus on alla 20 km/h
■ udu või lumesaju korral
■ linnasõidul.
Kui takistusi ei tuvastata, lülitub
süsteem tagasi kaugtuledele.Sisselülitamine
Kaugtulede abifunktsiooni
aktiveerimiseks võib vajutada
näiduhooba kaks korda, kui kiirus
ületab 40 km/h.
Roheline märgutuli l põleb alati, kui
abi on sisse lülitatud, sinine märgutuli
7 põleb, kui kaugtuli on sisse
lülitatud.
Märgutuli l 3 115.
Väljalülitamine
Vajutage näiduhooba üks kord. See lülitub välja ka siis, kui eesmised udutuled sisse lülitatakse.
Kui sisselülitatud kaugtule korral
vilgutada esitulesid, lülitub
kaugtuleabi välja.
Kui väljalülitatud kaugtule korral
vilgutada esitulesid, jääb kaugtuleabi
sisselülitatuks.
Kaugtuleabi on pärast süüte
sisselülitamist alati aktiivne.
Nutikas valgustusulatus koos
automaatse kaugtulede
sisselülitamisega
Nutika valgustusulatuse puhul
kasutatakse biksenoon-esilaternate
omadusi lähitulede valgustusulatuse
suurendamiseks kuni 400 meetrini ja
lülitatakse lisaks automaatselt sisse
kaugtuled, pimestamata või häirimata
vastutulevaid või eessõitvaid
sõidukeid.
Kaugtuled lülituvad välja ja lähitulede valgustusulatus väheneb
pimestamist vältiva tasemeni, kui
esiklaasil olev eesmine kaamera
avastab järgmised piirangud:
■ avastatakse ees sõitev sõiduk
■ avastatakse vastutulev sõiduk

Valgustus145
■ sisenetakse asulasse
■ udu või lumesaju korral.
Kui takistusi ei tuvastata, lülitub
süsteem tagasi kaugtuledele.
Kui süsteem on aktiivne, jälgib
eesmine kaamera sõiduki ees olevat ala ja tagab valgustuse optimaalse
jaotumise juhi maksimaalse
nähtavuse huvides peaaegu kõikides tingimustes.
Nutikas valgustusulatus koos
automaatse tulede sisselülitamisega
vähendab seega tavaliste lähi- ja
kaugtulede vahet ilma järskude
muutusteta valgustuse ulatuses,
jaotumises ja intensiivsuses.
Spetsiaalne topograafilise hindamise
funktsioon avastab mägistel teedel
või kallakutel eessõitvaid sõidukeid,
tundes ära ees liikuvad tagatuled.
Süsteem reguleerib valgustusulatuse
kõrgust, et tagada eesoleva tee
optimaalne valgustatus ilma
pimestamiseta.
Sisselülitamine
Nutikas valgustusulatus ja
automaatne kaugtulede
sisselülitamine lülituvad koos sisse,
kui vajutada näiduhooba kaks korda.
Need võib sisse lülitada, kui süüde on sees.
Automaatne kaugtulede
sisselülitamine toimib kiirusel üle
40 km/h ja lülitub välja kiirusel alla
20 km/h. Nutikas valgustusulatus
toimib kiirusel üle 55 km/h.

146Valgustus
Roheline märgutuli l põleb alati, kui
funktsioon on sisse lülitatud, sinine
märgutuli 7 põleb, kui kaugtuled
automaatselt sisse lülituvad.
Väljalülitamine
Vajutage näiduhooba üks kord. See lülitub välja ka siis, kui eesmised
udutuled sisse lülitatakse.
Esitulede valgusvihu kõrguse
automaatne dünaamiline
reguleerimine
Vastutulevatest sõidukitest tingitud pimestamise vältimiseks
reguleeritakse automaatselt
esitulede kõrgust sõltuvalt esi- ja tagasillal mõõdetavast kaldest,
kiirendusest või aeglustusest ja
sõiduki kiirusest.Kohanduvate esitulede
süsteemi rike
Kui süsteem tuvastab kohanduvate
esitulede süsteemis rikke, lülitub
süsteem eelsalvestatud asendisse, et vältida vastutulevatest sõidukitest
tingitud pimestamist. Kui see pole
võimalik, lülitub rikkega esituli
automaatselt välja. Igal juhul jääb üks
esituli põlema. Juhi infokeskuses
kuvatakse hoiatusteade.
Ohutuled
Käsitsetakse nupuga ¨.
Kui avarii korral rakenduvad
turvapadjad, lülituvad ohutuled
automaatselt sisse.
Pööramise ja reavahetuse
märguannehoob
üles=parempoolsed
suunatuledhoob alla=vasakpoolsed
suunatuled
Hoova nihutamisel üle tuntava
takistuse jääb suunatuli põlema. Kui
rool liigub tagasi, kustub suunatuli automaatselt.

Valgustus147
Kolm korda vilgutamiseks (nt ridade
vahetamisel) tuleb hooba seni
vajutada, kuni on tunda takistust ja
seejärel hoob vabastada.
Kui on ühendatud haagis, vilgub
suunatuli kuus korda hoova
vajutamisel kuni takistuseni ja
seejärel vabastamisel.
Kui soovitakse, et suunatuled
pikemaajaliselt vilguksid, tuleb hoob
lükata tuntava takistuseni ja hoida selles asendis.
Suunatulede käsitsi väljalülitamiseks
tuleb hoob algasendisse lükata.Eesmised udutuled
Käsitsetakse nupuga >.
Tulede lüliti asendis AUTO: eesmiste
udutulede sisselülitamisel lülituvad
automaatselt sisse sõidutuled.
Tagumised udutuled
Käsitsetakse nupuga r.
Tulede lüliti asendis AUTO: tagumise
udutule sisselülitamisel lülituvad
automaatselt sisse sõidutuled.
Tulede lüliti asendis 8: tagumist
udutuld saab sisse lülitada ainult koos eesmiste udutuledega.
Pukseerimise ajal on sõiduki
tagumine udutulelatern välja lülitatud.

148ValgustusSeisutuled
Parkimisel saab seisutulesid
rakendada ühel pool:
1. Lülitada süüde välja.
2. Lükata suunatule hoob lõpuni üles (parempoolne seisutuli) või
alla (vasakpoolne seisutuli).
Kinnitatakse signaaliga ja vastava
suunatule märgutulega.
Tagurdustuled
Tagurdustuli süttib, kui süüde ja
tagasikäik on sisse lülitatud.
Udused tulede katted
Halva, märja ja külma ilma ning
tugeva vihma korral või pärast
pesemist võivad tulede katted
seestpoolt lühiajaliselt uduseks
muutuda. Udu kaob ise kiiresti, selle
kiirendamiseks lülitada sisse esituled.Sisevalgustus
Armatuurlaua valgustuse
lüliti
Sisselülitatud välisvalgustite korral
saab reguleerida järgmiste valgustite
heledust:
■ Armatuurlaua valgustust
■ Infoekraan
■ Valgustatud lülitid ja juhtelemendid
Keerata nuppu A ja hoida, kuni on
saavutatud soovitud heledus.
