Näidikud ja juhtseadised99
Vihmaanduri reguleeritav tundlikkus
Tundlikkuse taseme reguleerimiseks
keerata seaderatast:
madal
tundlik‐
kuse tase=keerata seadeketast
allakõrge
tundlik‐
kuse tase=keerata seadeketast
üles
Hoida anduriala vaba tolmust, porist
ja jääst.
Esiklaasi- ja esitulede pesur
Tõmmata hooba. Esiklaasile
pihustatakse puhastusvedelikku ja
puhasti pühib mõne korra.
Kui esituled on sisse lülitatud,
pihustatakse pesuvedelikku ka
esituledele, kui hooba tõmmatakse
piisavalt kaua. Seejärel ei tööta
esitulede pesurisüsteem viie
pesutsükli jooksul, kuni mootor või
esituled lülitatakse välja ja uuesti
sisse.
Tagaklaasi puhasti/pesur

100Näidikud ja juhtseadised
Tagaklaasipuhasti käivitamiseks
tuleb vajutada klahvlülitit:ülemine
asend=töötamine
pidevrežiimilalumine
asend=pausidega
pühkiminekeskmine
asend=väljas
Vajutada hooba. Tagaklaasile
pihustatakse
klaasipuhastusvedelikku ja
klaasipuhasti pühib mõne korra.
Jäätunud tagaklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Tagaklaasipuhasti lülitub
automaatselt sisse, kui
esiklaasipuhasti ja tagasikäik on
sisse lülitatud.
Funktsiooni sisse- ja väljalülitatust on
võimalik muuta menüüs Settings
(seaded) infonäidikul.
Sõiduki isikupärastamine 3 129.
Tagaklaasipesur lülitatakse välja, kui
vedeliku tase on madal.
VälistemperatuurTemperatuuri langus kuvatakse kohe
ja temperatuuri tõus pärast viiteaega.
Kui välistemperatuur langeb
temperatuurini 3 °C, kuvatakse
ülataseme ekraaniga või ülataseme
kombineeritud ekraaniga juhi
infokeskuses hoiatusteade.
9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi
üle 0 °C.

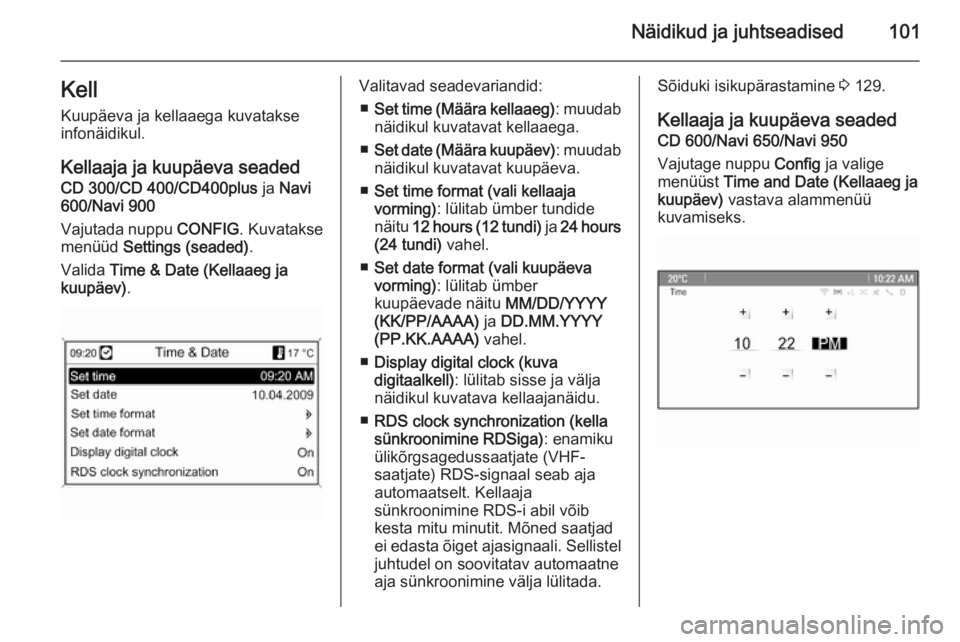

Näidikud ja juhtseadised101KellKuupäeva ja kellaaega kuvatakse
infonäidikul.
Kellaaja ja kuupäeva seaded
CD 300/CD 400/CD400plus ja Navi
600/Navi 900
Vajutada nuppu CONFIG. Kuvatakse
menüüd Settings (seaded) .
Valida Time & Date (Kellaaeg ja
kuupäev) .Valitavad seadevariandid:
■ Set time (Määra kellaaeg) : muudab
näidikul kuvatavat kellaaega.
■ Set date (Määra kuupäev) : muudab
näidikul kuvatavat kuupäeva.
■ Set time format (vali kellaaja
vorming) : lülitab ümber tundide
näitu 12 hours (12 tundi) ja 24 hours
(24 tundi) vahel.
■ Set date format (vali kuupäeva
vorming) : lülitab ümber
kuupäevade näitu MM/DD/YYYY
(KK/PP/AAAA) ja DD.MM.YYYY
(PP.KK.AAAA) vahel.
■ Display digital clock (kuva
digitaalkell) : lülitab sisse ja välja
näidikul kuvatava kellaajanäidu.
■ RDS clock synchronization (kella
sünkroonimine RDSiga) : enamiku
ülikõrgsagedussaatjate (VHF-
saatjate) RDS-signaal seab aja
automaatselt. Kellaaja
sünkroonimine RDS-i abil võib
kesta mitu minutit. Mõned saatjad
ei edasta õiget ajasignaali. Sellistel juhtudel on soovitatav automaatne
aja sünkroonimine välja lülitada.Sõiduki isikupärastamine 3 129.
Kellaaja ja kuupäeva seaded
CD 600/Navi 650/Navi 950
Vajutage nuppu Config ja valige
menüüst Time and Date (Kellaaeg ja
kuupäev) vastava alammenüü
kuvamiseks.

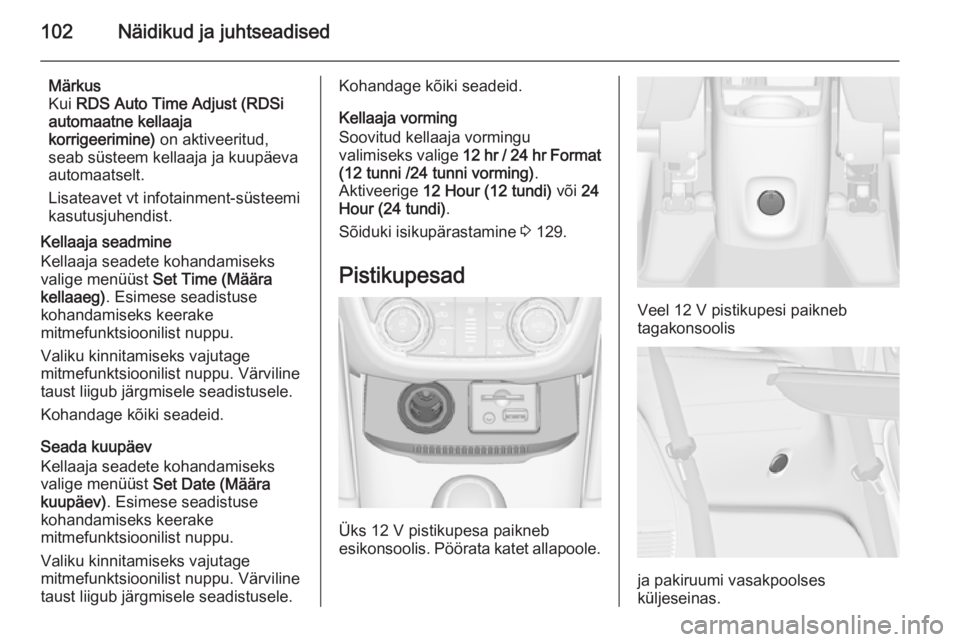

102Näidikud ja juhtseadised
Märkus
Kui RDS Auto Time Adjust (RDSi
automaatne kellaaja
korrigeerimine) on aktiveeritud,
seab süsteem kellaaja ja kuupäeva
automaatselt.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
Kellaaja seadmine
Kellaaja seadete kohandamiseks
valige menüüst Set Time (Määra
kellaaeg) . Esimese seadistuse
kohandamiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline taust liigub järgmisele seadistusele.
Kohandage kõiki seadeid.
Seada kuupäev
Kellaaja seadete kohandamiseks
valige menüüst Set Date (Määra
kuupäev) . Esimese seadistuse
kohandamiseks keerake mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmisele seadistusele.Kohandage kõiki seadeid.
Kellaaja vorming
Soovitud kellaaja vormingu
valimiseks valige 12 hr / 24 hr Format
(12 tunni /24 tunni vorming) .
Aktiveerige 12 Hour (12 tundi) või 24
Hour (24 tundi) .
Sõiduki isikupärastamine 3 129.
Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis. Pöörata katet allapoole.
Veel 12 V pistikupesi paikneb
tagakonsoolis
ja pakiruumi vasakpoolses
küljeseinas.

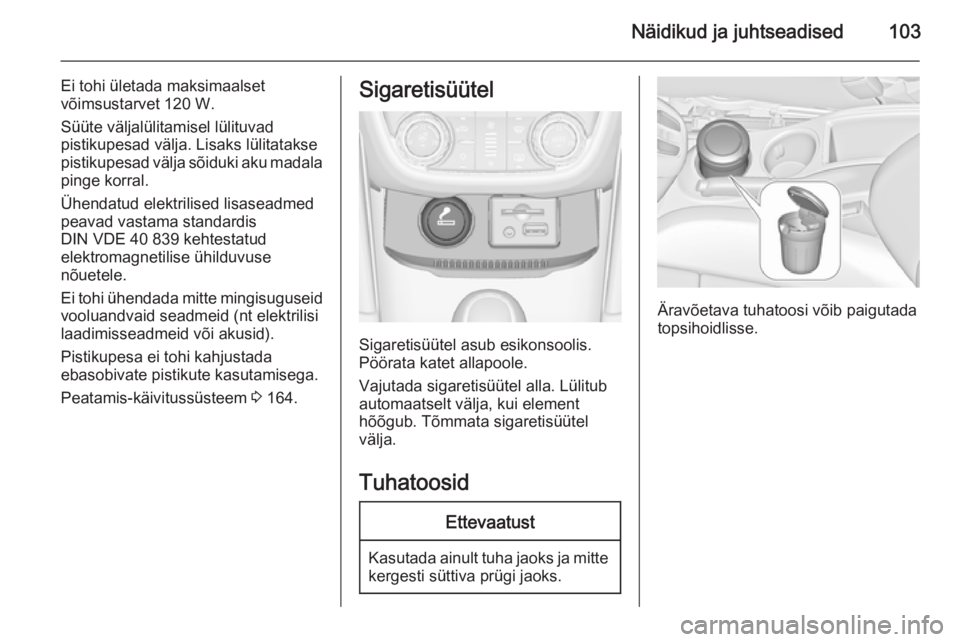

Näidikud ja juhtseadised103
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 164.Sigaretisüütel
Sigaretisüütel asub esikonsoolis.
Pöörata katet allapoole.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mittekergesti süttiva prügi jaoks.
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.

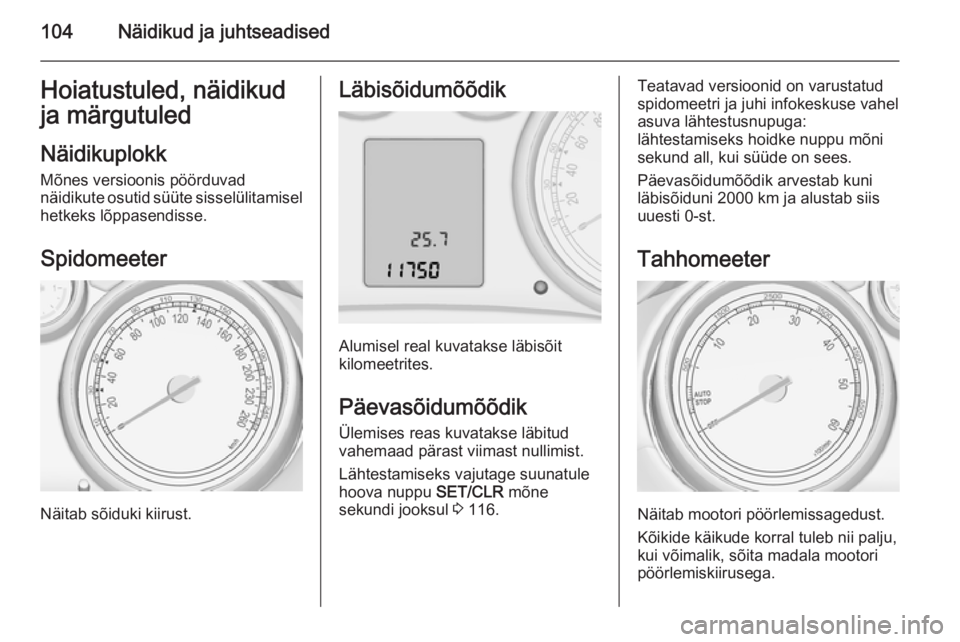

104Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 116.
Teatavad versioonid on varustatud
spidomeetri ja juhi infokeskuse vahel
asuva lähtestusnupuga:
lähtestamiseks hoidke nuppu mõni
sekund all, kui süüde on sees.
Päevasõidumõõdik arvestab kuni läbisõiduni 2000 km ja alustab siis
uuesti 0-st.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.

Näidikud ja juhtseadised105Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusetaset või gaasi rõhku
paagis (sõltuvalt kasutusest).
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasiga töötamisel lülitub
süsteem gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 105.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Maagaasi kasutamineBensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu Y. Märgutule 1 olek näitab
kehtivat töörežiimi.1 off=maagaasi kasutamine.1 süttib=bensiini kasutamine.1 vilgub=lülitamine ei ole
võimalik, üht liiki kütus
on lõppenud.
Niipea kui maagaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Gaasimootori kütus 3 212.

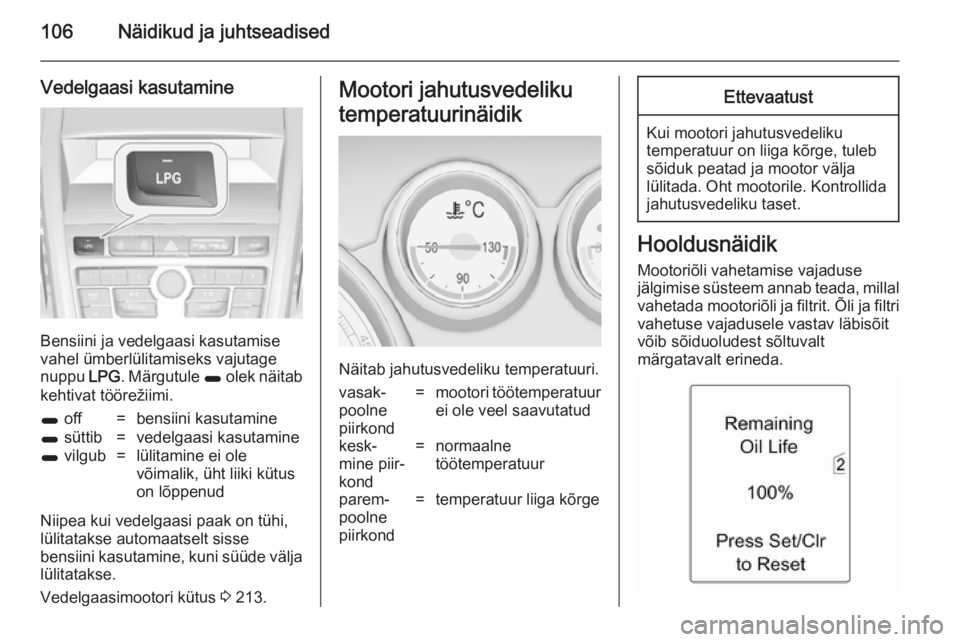

106Näidikud ja juhtseadised
Vedelgaasi kasutamine
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Märgutule 1 olek näitab
kehtivat töörežiimi.
1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole
võimalik, üht liiki kütus
on lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 213.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasak‐
poolne
piirkond=mootori töötemperatuur
ei ole veel saavutatudkesk‐
mine piir‐
kond=normaalne
töötemperatuurparem‐
poolne
piirkond=temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

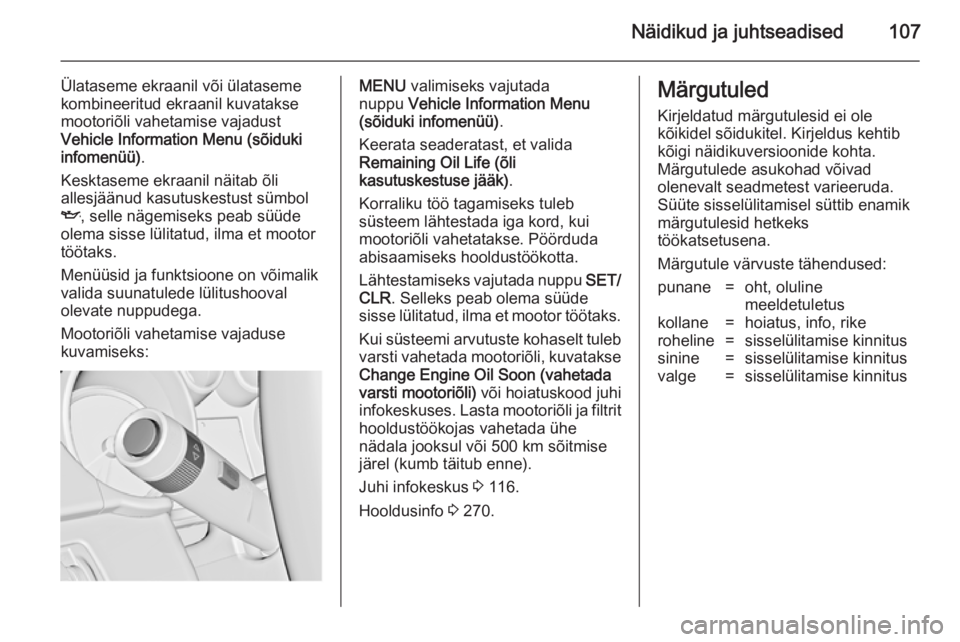

Näidikud ja juhtseadised107
Ülataseme ekraanil või ülataseme
kombineeritud ekraanil kuvatakse
mootoriõli vahetamise vajadust
Vehicle Information Menu (sõiduki
infomenüü) .
Kesktaseme ekraanil näitab õli allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud, ilma et mootor
töötaks.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:MENU valimiseks vajutada
nuppu Vehicle Information Menu
(sõiduki infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu SET/
CLR . Selleks peab olema süüde
sisse lülitatud, ilma et mootor töötaks.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakseChange Engine Oil Soon (vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 116.
Hooldusinfo 3 270.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

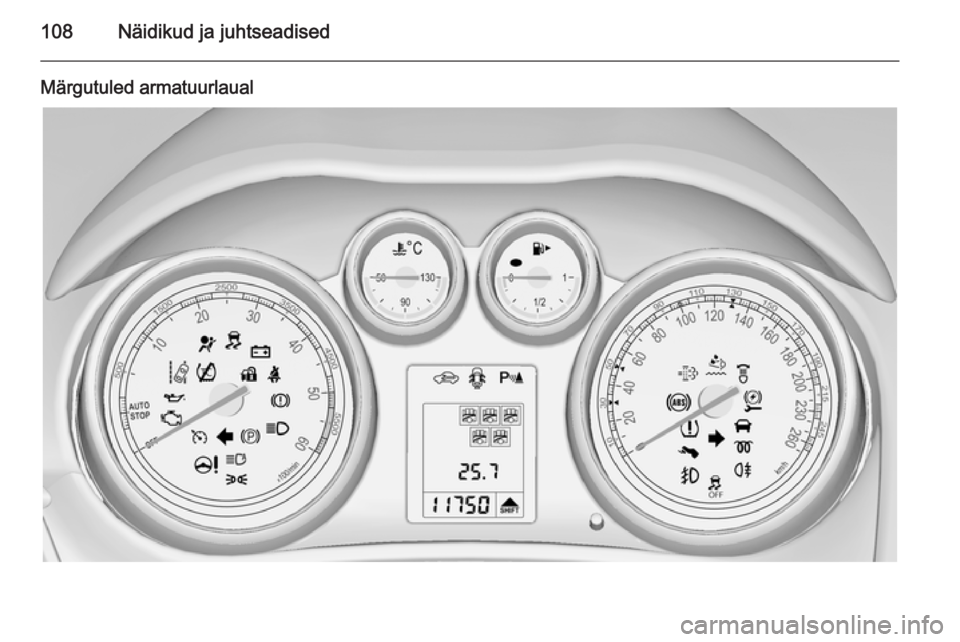

108Näidikud ja juhtseadised
Märgutuled armatuurlaual
