Özet bilgiler19

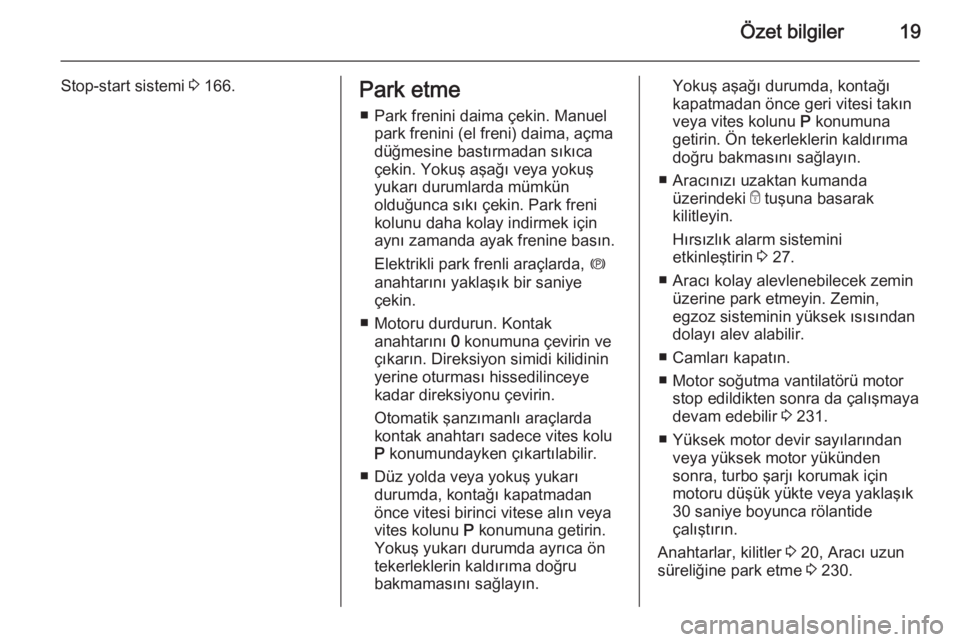

Stop-start sistemi 3 166.Park etme
■ Park frenini daima çekin. Manuel park frenini (el freni) daima, açma
düğmesine bastırmadan sıkıca
çekin. Yokuş aşağı veya yokuş yukarı durumlarda mümkün
olduğunca sıkı çekin. Park freni
kolunu daha kolay indirmek için
aynı zamanda ayak frenine basın.
Elektrikli park frenli araçlarda, m
anahtarını yaklaşık bir saniye
çekin.
■ Motoru durdurun. Kontak anahtarını 0 konumuna çevirin ve
çıkarın. Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.
Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites kolu
P konumundayken çıkartılabilir.
■ Düz yolda veya yokuş yukarı durumda, kontağı kapatmadan
önce vitesi birinci vitese alın veya
vites kolunu P konumuna getirin.
Yokuş yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.Yokuş aşağı durumda, kontağı
kapatmadan önce geri vitesi takın
veya vites kolunu P konumuna
getirin. Ön tekerleklerin kaldırıma
doğru bakmasını sağlayın.
■ Aracınızı uzaktan kumanda üzerindeki e tuşuna basarak
kilitleyin.
Hırsızlık alarm sistemini
etkinleştirin 3 27.
■ Aracı kolay alevlenebilecek zemin üzerine park etmeyin. Zemin,
egzoz sisteminin yüksek ısısından
dolayı alev alabilir.
■ Camları kapatın.
■ Motor soğutma vantilatörü motor stop edildikten sonra da çalışmaya
devam edebilir 3 231.
■ Yüksek motor devir sayılarından veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık
30 saniye boyunca rölantide
çalıştırın.
Anahtarlar, kilitler 3 20, Aracı uzun
süreliğine park etme 3 230.
Page 22 of 307

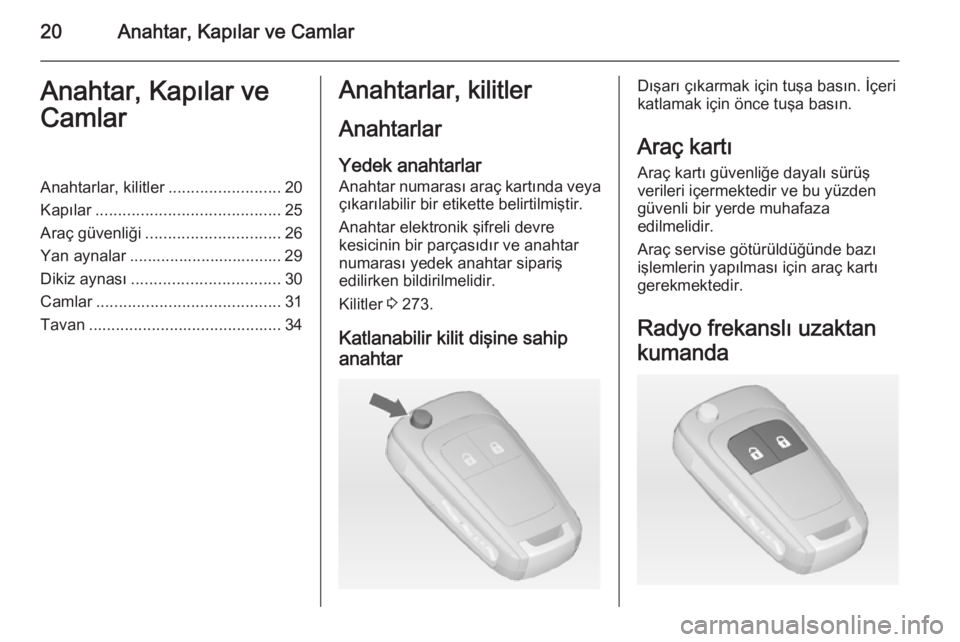

20Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................20
Kapılar ......................................... 25
Araç güvenliği .............................. 26
Yan aynalar .................................. 29
Dikiz aynası ................................. 30
Camlar ......................................... 31
Tavan ........................................... 34Anahtarlar, kilitler
Anahtarlar
Yedek anahtarlar Anahtar numarası araç kartında veya çıkarılabilir bir etikette belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 273.
Katlanabilir kilit dişine sahip
anahtarDışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Araç kartı
Araç kartı güvenliğe dayalı sürüş
verileri içermektedir ve bu yüzden
güvenli bir yerde muhafaza
edilmelidir.
Araç servise götürüldüğünde bazı
işlemlerin yapılması için araç kartı
gerekmektedir.
Radyo frekanslı uzaktan
kumanda
Page 23 of 307
Anahtar, Kapılar ve Camlar21

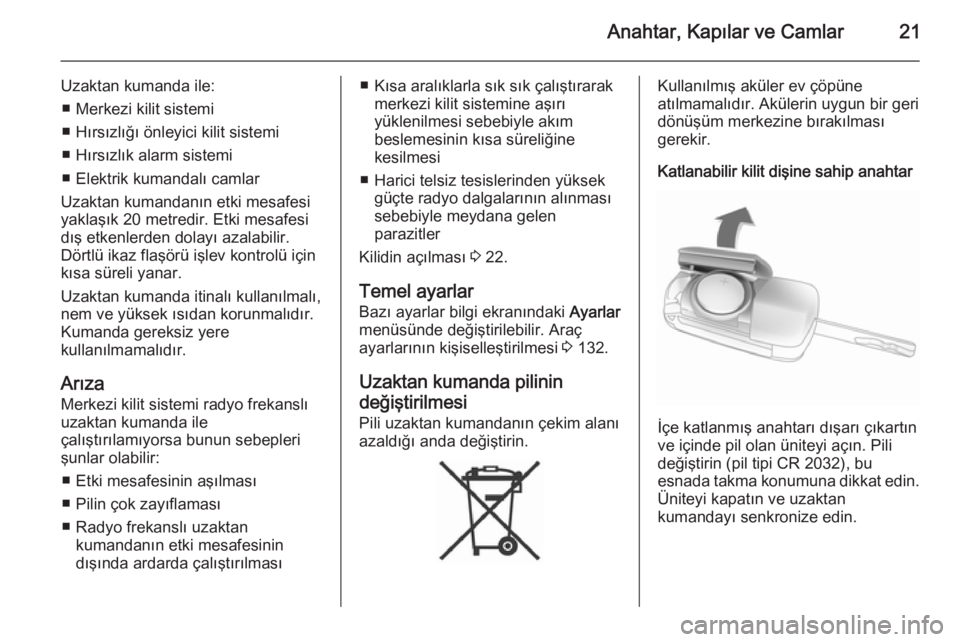

Uzaktan kumanda ile:■ Merkezi kilit sistemi
■ Hırsızlığı önleyici kilit sistemi
■ Hırsızlık alarm sistemi
■ Elektrik kumandalı camlar
Uzaktan kumandanın etki mesafesi
yaklaşık 20 metredir. Etki mesafesi dış etkenlerden dolayı azalabilir.
Dörtlü ikaz flaşörü işlev kontrolü için
kısa süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Arıza
Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlar olabilir:
■ Etki mesafesinin aşılması
■ Pilin çok zayıflaması
■ Radyo frekanslı uzaktan kumandanın etki mesafesinin
dışında ardarda çalıştırılması■ Kısa aralıklarla sık sık çalıştırarak merkezi kilit sistemine aşırı
yüklenilmesi sebebiyle akım
beslemesinin kısa süreliğine
kesilmesi
■ Harici telsiz tesislerinden yüksek güçte radyo dalgalarının alınması
sebebiyle meydana gelen
parazitler
Kilidin açılması 3 22.
Temel ayarlar
Bazı ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 132.
Uzaktan kumanda pilinin
değiştirilmesi
Pili uzaktan kumandanın çekim alanı
azaldığı anda değiştirin.Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Katlanabilir kilit dişine sahip anahtar
İçe katlanmış anahtarı dışarı çıkartın
ve içinde pil olan üniteyi açın. Pili
değiştirin (pil tipi CR 2032), bu
esnada takma konumuna dikkat edin.
Üniteyi kapatın ve uzaktan
kumandayı senkronize edin.
Page 24 of 307
22Anahtar, Kapılar ve Camlar

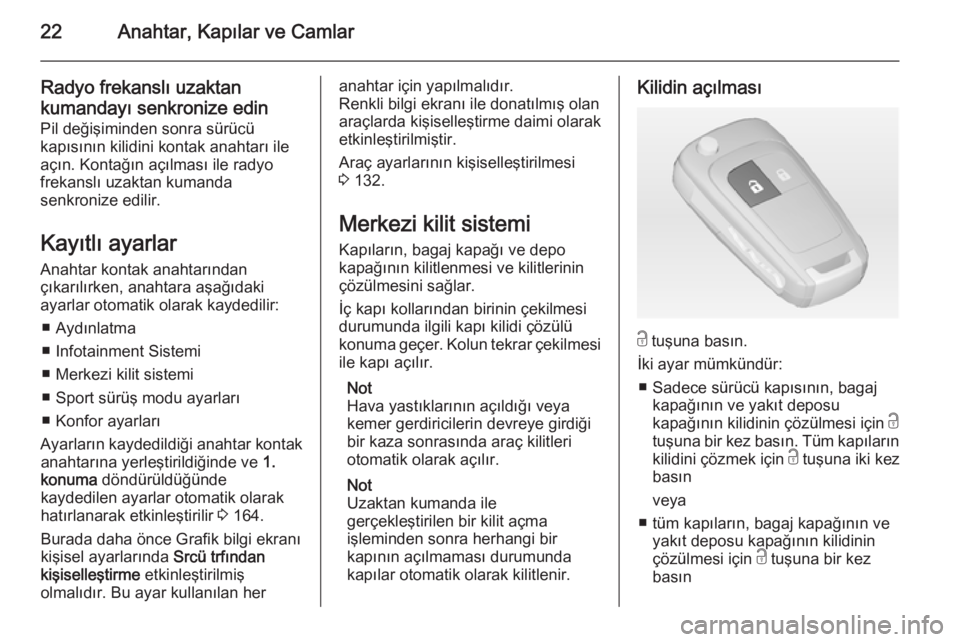

Radyo frekanslı uzaktan
kumandayı senkronize edin
Pil değişiminden sonra sürücü
kapısının kilidini kontak anahtarı ile açın. Kontağın açılması ile radyo
frekanslı uzaktan kumanda
senkronize edilir.
Kayıtlı ayarlar
Anahtar kontak anahtarından
çıkarılırken, anahtara aşağıdaki
ayarlar otomatik olarak kaydedilir:
■ Aydınlatma
■ Infotainment Sistemi
■ Merkezi kilit sistemi
■ Sport sürüş modu ayarları
■ Konfor ayarları
Ayarların kaydedildiği anahtar kontak anahtarına yerleştirildiğinde ve 1.
konuma döndürüldüğünde
kaydedilen ayarlar otomatik olarak
hatırlanarak etkinleştirilir 3 164.
Burada daha önce Grafik bilgi ekranı
kişisel ayarlarında Srcü trfından
kişiselleştirme etkinleştirilmiş
olmalıdır. Bu ayar kullanılan heranahtar için yapılmalıdır.
Renkli bilgi ekranı ile donatılmış olan
araçlarda kişiselleştirme daimi olarak
etkinleştirilmiştir.
Araç ayarlarının kişiselleştirilmesi
3 132.
Merkezi kilit sistemi
Kapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri
otomatik olarak açılır.
Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak kilitlenir.Kilidin açılması
c tuşuna basın.
İki ayar mümkündür: ■ Sadece sürücü kapısının, bagaj kapağının ve yakıt deposu
kapağının kilidinin çözülmesi için c
tuşuna bir kez basın. Tüm kapıların
kilidini çözmek için c tuşuna iki kez
basın
veya
■ tüm kapıların, bagaj kapağının ve yakıt deposu kapağının kilidinin
çözülmesi için c tuşuna bir kez
basın
Page 25 of 307
Anahtar, Kapılar ve Camlar23

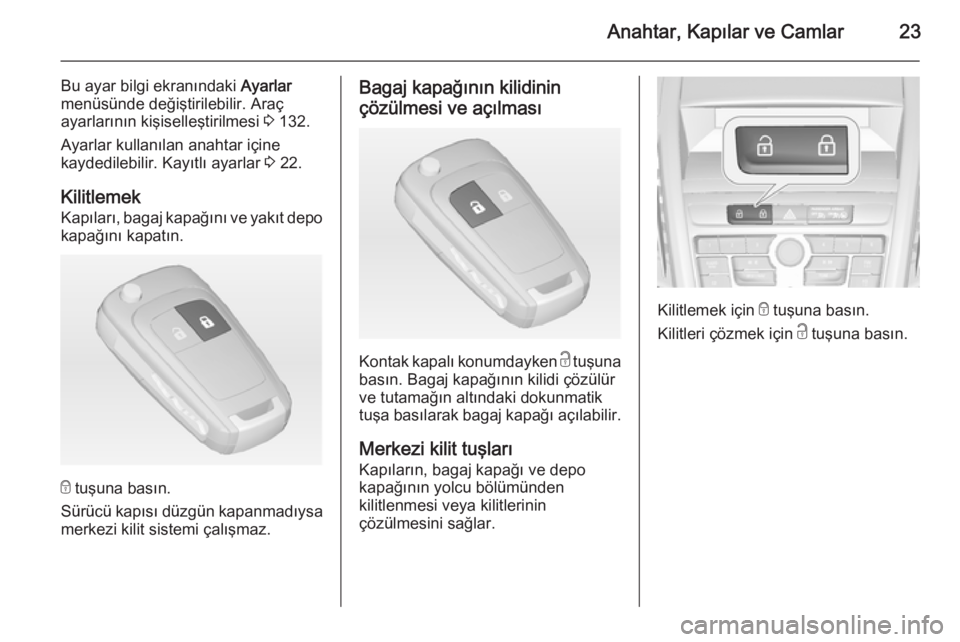

Bu ayar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 132.
Ayarlar kullanılan anahtar içine
kaydedilebilir. Kayıtlı ayarlar 3 22.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt depo
kapağını kapatın.
e tuşuna basın.
Sürücü kapısı düzgün kapanmadıysa merkezi kilit sistemi çalışmaz.
Bagaj kapağının kilidinin
çözülmesi ve açılması
Kontak kapalı konumdayken c tuşuna
basın. Bagaj kapağının kilidi çözülür
ve tutamağın altındaki dokunmatik
tuşa basılarak bagaj kapağı açılabilir.
Merkezi kilit tuşları Kapıların, bagaj kapağı ve depo
kapağının yolcu bölümünden
kilitlenmesi veya kilitlerinin
çözülmesini sağlar.
Kilitlemek için e tuşuna basın.
Kilitleri çözmek için c tuşuna basın.
Page 26 of 307
24Anahtar, Kapılar ve Camlar

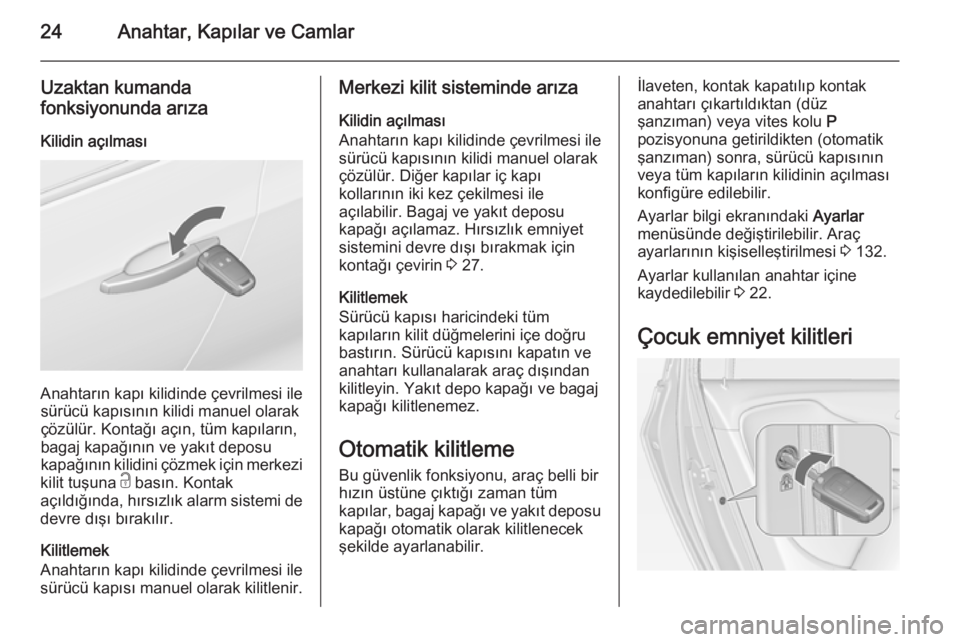

Uzaktan kumanda
fonksiyonunda arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısının kilidi manuel olarak
çözülür. Kontağı açın, tüm kapıların, bagaj kapağının ve yakıt deposu
kapağının kilidini çözmek için merkezi
kilit tuşuna c basın. Kontak
açıldığında, hırsızlık alarm sistemi de devre dışı bırakılır.
Kilitlemek
Anahtarın kapı kilidinde çevrilmesi ile
sürücü kapısı manuel olarak kilitlenir.
Merkezi kilit sisteminde arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ile
sürücü kapısının kilidi manuel olarak
çözülür. Diğer kapılar iç kapı
kollarının iki kez çekilmesi ile
açılabilir. Bagaj ve yakıt deposu
kapağı açılamaz. Hırsızlık emniyet
sistemini devre dışı bırakmak için
kontağı çevirin 3 27.
Kilitlemek
Sürücü kapısı haricindeki tüm
kapıların kilit düğmelerini içe doğru
bastırın. Sürücü kapısını kapatın ve
anahtarı kullanalarak araç dışından
kilitleyin. Yakıt depo kapağı ve bagaj
kapağı kilitlenemez.
Otomatik kilitleme
Bu güvenlik fonksiyonu, araç belli bir
hızın üstüne çıktığı zaman tüm
kapılar, bagaj kapağı ve yakıt deposu kapağı otomatik olarak kilitlenecek
şekilde ayarlanabilir.İlaveten, kontak kapatılıp kontak anahtarı çıkartıldıktan (düz
şanzıman) veya vites kolu P
pozisyonuna getirildikten (otomatik
şanzıman) sonra, sürücü kapısının
veya tüm kapıların kilidinin açılması
konfigüre edilebilir.
Ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 132.
Ayarlar kullanılan anahtar içine
kaydedilebilir 3 22.
Çocuk emniyet kilitleri
Page 27 of 307

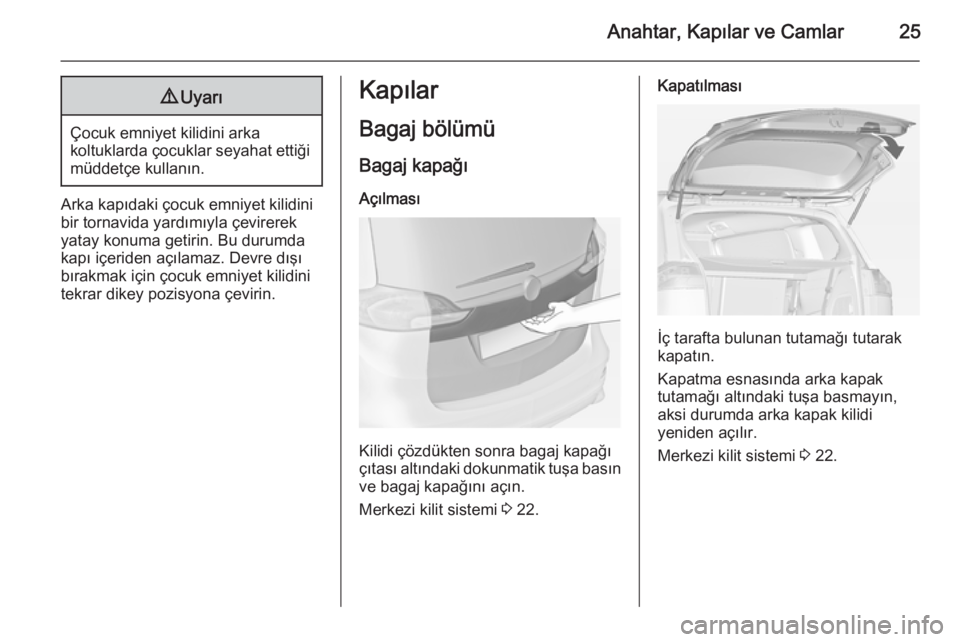

Anahtar, Kapılar ve Camlar259Uyarı
Çocuk emniyet kilidini arka
koltuklarda çocuklar seyahat ettiği müddetçe kullanın.
Arka kapıdaki çocuk emniyet kilidini
bir tornavida yardımıyla çevirerek
yatay konuma getirin. Bu durumda
kapı içeriden açılamaz. Devre dışı
bırakmak için çocuk emniyet kilidini
tekrar dikey pozisyona çevirin.
Kapılar
Bagaj bölümü
Bagaj kapağı Açılması
Kilidi çözdükten sonra bagaj kapağı
çıtası altındaki dokunmatik tuşa basın ve bagaj kapağını açın.
Merkezi kilit sistemi 3 22.
Kapatılması
İç tarafta bulunan tutamağı tutarak
kapatın.
Kapatma esnasında arka kapak
tutamağı altındaki tuşa basmayın,
aksi durumda arka kapak kilidi
yeniden açılır.
Merkezi kilit sistemi 3 22.
Page 28 of 307

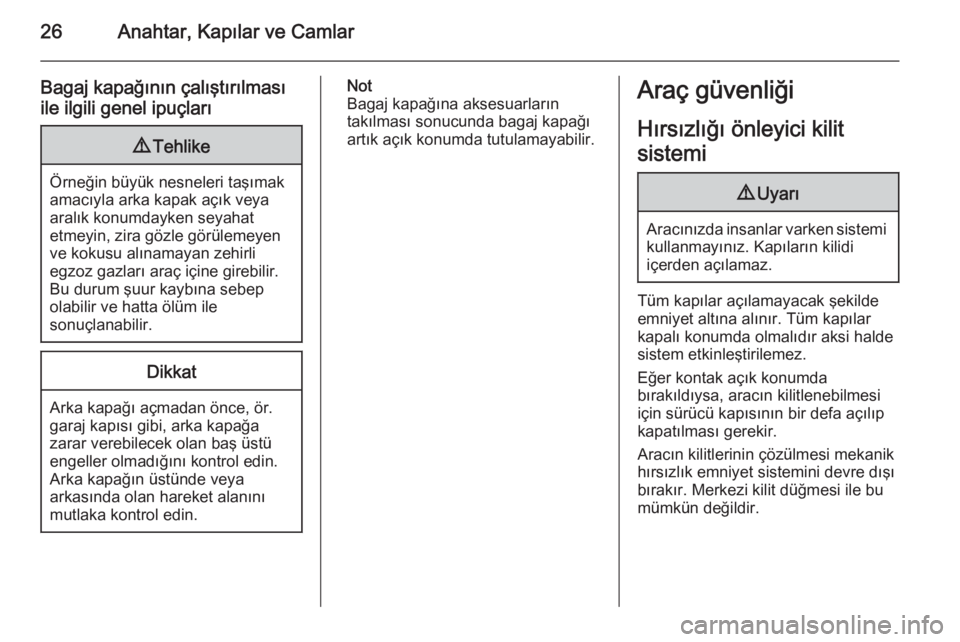

26Anahtar, Kapılar ve Camlar
Bagaj kapağının çalıştırılmasıile ilgili genel ipuçları9 Tehlike
Örneğin büyük nesneleri taşımak
amacıyla arka kapak açık veya
aralık konumdayken seyahat
etmeyin, zira gözle görülemeyen ve kokusu alınamayan zehirli
egzoz gazları araç içine girebilir.
Bu durum şuur kaybına sebep
olabilir ve hatta ölüm ile
sonuçlanabilir.
Dikkat
Arka kapağı açmadan önce, ör. garaj kapısı gibi, arka kapağa
zarar verebilecek olan baş üstü
engeller olmadığını kontrol edin.
Arka kapağın üstünde veya
arkasında olan hareket alanını
mutlaka kontrol edin.
Not
Bagaj kapağına aksesuarların
takılması sonucunda bagaj kapağı
artık açık konumda tutulamayabilir.Araç güvenliği
Hırsızlığı önleyici kilit
sistemi9 Uyarı
Aracınızda insanlar varken sistemi
kullanmayınız. Kapıların kilidi
içerden açılamaz.
Tüm kapılar açılamayacak şekilde
emniyet altına alınır. Tüm kapılar
kapalı konumda olmalıdır aksi halde
sistem etkinleştirilemez.
Eğer kontak açık konumda
bırakıldıysa, aracın kilitlenebilmesi
için sürücü kapısının bir defa açılıp
kapatılması gerekir.
Aracın kilitlerinin çözülmesi mekanik
hırsızlık emniyet sistemini devre dışı
bırakır. Merkezi kilit düğmesi ile bu
mümkün değildir.
Page 29 of 307

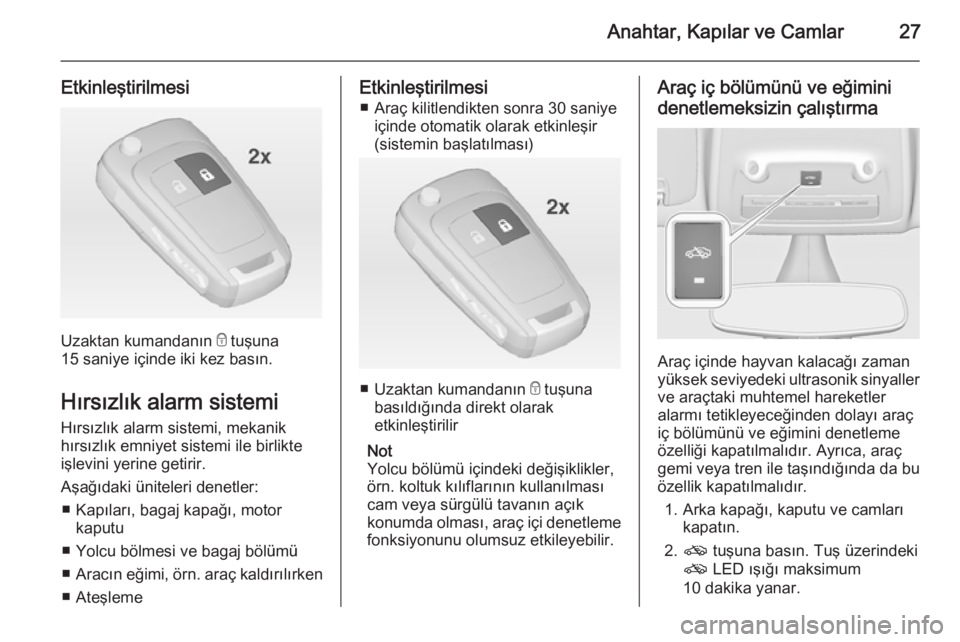

Anahtar, Kapılar ve Camlar27
Etkinleştirilmesi
Uzaktan kumandanın e tuşuna
15 saniye içinde iki kez basın.
Hırsızlık alarm sistemi Hırsızlık alarm sistemi, mekanik
hırsızlık emniyet sistemi ile birlikte
işlevini yerine getirir.
Aşağıdaki üniteleri denetler: ■ Kapıları, bagaj kapağı, motor kaputu
■ Yolcu bölmesi ve bagaj bölümü
■ Aracın eğimi, örn. araç kaldırılırken
■ Ateşleme
Etkinleştirilmesi ■ Araç kilitlendikten sonra 30 saniye içinde otomatik olarak etkinleşir
(sistemin başlatılması)
■ Uzaktan kumandanın e tuşuna
basıldığında direkt olarak
etkinleştirilir
Not
Yolcu bölümü içindeki değişiklikler,
örn. koltuk kılıflarının kullanılması
cam veya sürgülü tavanın açık
konumda olması, araç içi denetleme fonksiyonunu olumsuz etkileyebilir.
Araç iç bölümünü ve eğimini
denetlemeksizin çalıştırma
Araç içinde hayvan kalacağı zaman
yüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel hareketler
alarmı tetikleyeceğinden dolayı araç
iç bölümünü ve eğimini denetleme
özelliği kapatılmalıdır. Ayrıca, araç
gemi veya tren ile taşındığında da bu
özellik kapatılmalıdır.
1. Arka kapağı, kaputu ve camları kapatın.
2. o tuşuna basın. Tuş üzerindeki
o LED ışığı maksimum
10 dakika yanar.
Page 30 of 307

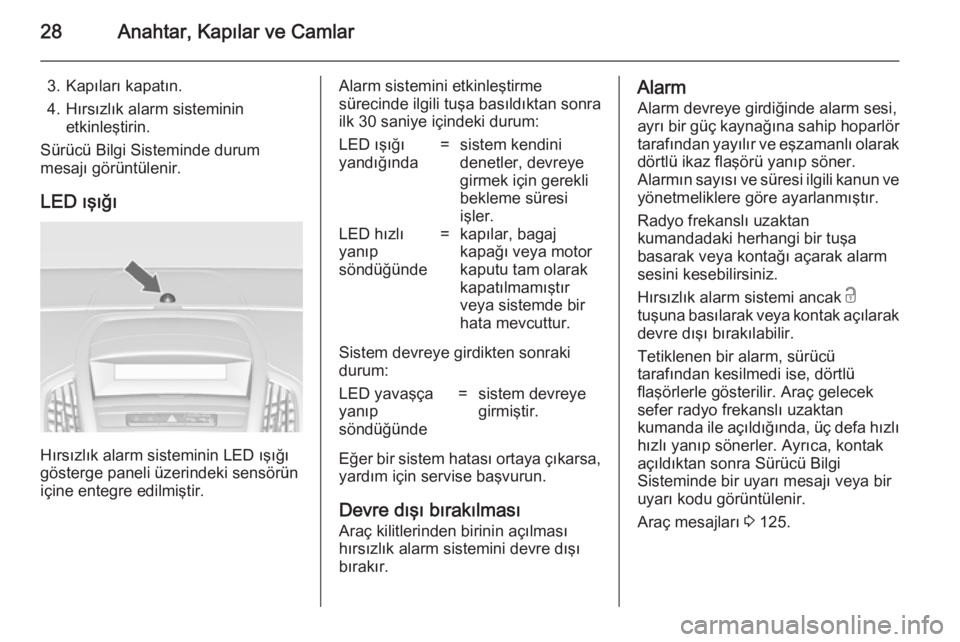

28Anahtar, Kapılar ve Camlar
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Sürücü Bilgi Sisteminde durum
mesajı görüntülenir.
LED ışığı
Hırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında=sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işler.LED hızlı
yanıp
söndüğünde=kapılar, bagaj
kapağı veya motor
kaputu tam olarak
kapatılmamıştır
veya sistemde bir
hata mevcuttur.
Sistem devreye girdikten sonraki
durum:
LED yavaşça
yanıp
söndüğünde=sistem devreye
girmiştir.
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
Devre dışı bırakılması
Araç kilitlerinden birinin açılması
hırsızlık alarm sistemini devre dışı bırakır.
Alarm
Alarm devreye girdiğinde alarm sesi,ayrı bir güç kaynağına sahip hoparlör
tarafından yayılır ve eşzamanlı olarak
dörtlü ikaz flaşörü yanıp söner.
Alarmın sayısı ve süresi ilgili kanun ve yönetmeliklere göre ayarlanmıştır.
Radyo frekanslı uzaktan
kumandadaki herhangi bir tuşa
basarak veya kontağı açarak alarm
sesini kesebilirsiniz.
Hırsızlık alarm sistemi ancak c
tuşuna basılarak veya kontak açılarak
devre dışı bırakılabilir.
Tetiklenen bir alarm, sürücü
tarafından kesilmedi ise, dörtlü
flaşörlerle gösterilir. Araç gelecek
sefer radyo frekanslı uzaktan
kumanda ile açıldığında, üç defa hızlı
hızlı yanıp sönerler. Ayrıca, kontak
açıldıktan sonra Sürücü Bilgi
Sisteminde bir uyarı mesajı veya bir
uyarı kodu görüntülenir.
Araç mesajları 3 125.
