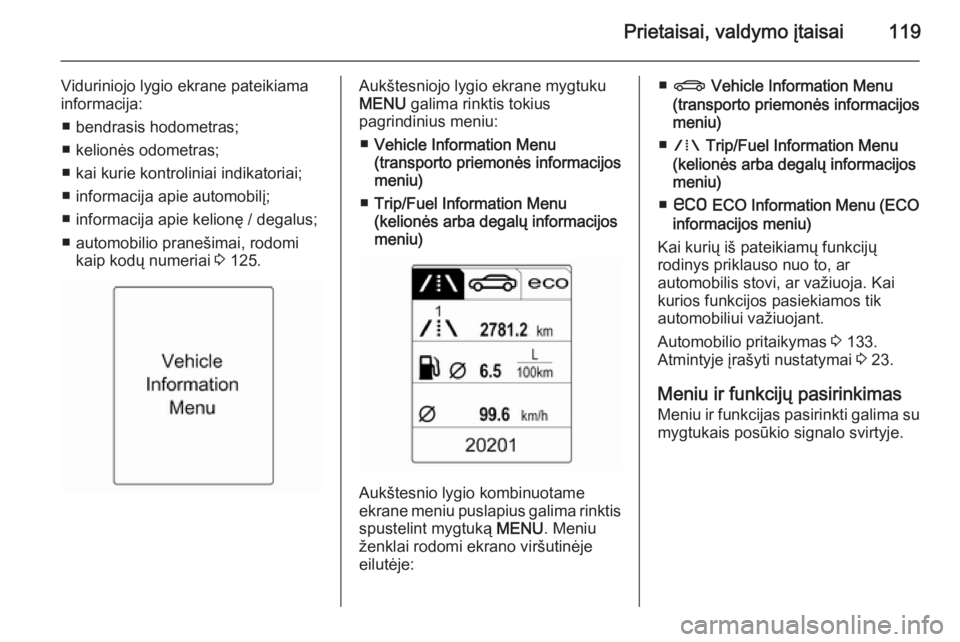

Prietaisai, valdymo įtaisai119
Viduriniojo lygio ekrane pateikiama
informacija:
■ bendrasis hodometras;
■ kelionės odometras;
■ kai kurie kontroliniai indikatoriai;
■ informacija apie automobilį;
■ informacija apie kelionę / degalus;
■ automobilio pranešimai, rodomi kaip kodų numeriai 3 125.Aukštesniojo lygio ekrane mygtuku
MENU galima rinktis tokius
pagrindinius meniu:
■ Vehicle Information Menu
(transporto priemonės informacijos
meniu)
■ Trip/Fuel Information Menu
(kelionės arba degalų informacijos
meniu)
Aukštesnio lygio kombinuotame
ekrane meniu puslapius galima rinktis spustelint mygtuką MENU. Meniu
ženklai rodomi ekrano viršutinėje
eilutėje:
■ X Vehicle Information Menu
(transporto priemonės informacijos
meniu)
■ W Trip/Fuel Information Menu
(kelionės arba degalų informacijos
meniu)
■ s ECO Information Menu (ECO
informacijos meniu)
Kai kurių iš pateikiamų funkcijų
rodinys priklauso nuo to, ar
automobilis stovi, ar važiuoja. Kai
kurios funkcijos pasiekiamos tik
automobiliui važiuojant.
Automobilio pritaikymas 3 133.
Atmintyje įrašyti nustatymai 3 23.
Meniu ir funkcijų pasirinkimas Meniu ir funkcijas pasirinkti galima su
mygtukais posūkio signalo svirtyje.

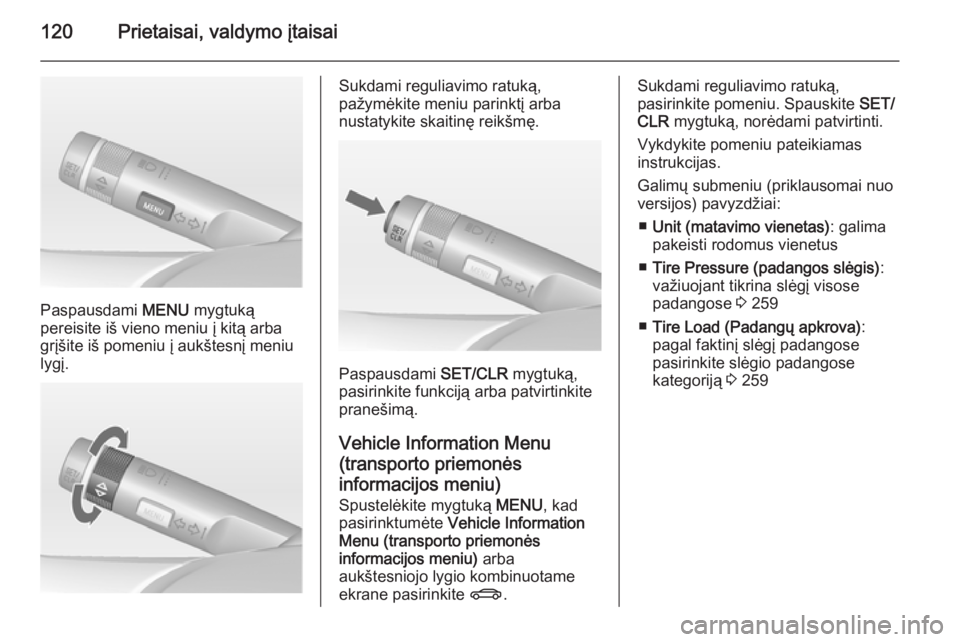

120Prietaisai, valdymo įtaisai
Paspausdami MENU mygtuką
pereisite iš vieno meniu į kitą arba
grįšite iš pomeniu į aukštesnį meniu
lygį.
Sukdami reguliavimo ratuką,
pažymėkite meniu parinktį arba
nustatykite skaitinę reikšmę.
Paspausdami SET/CLR mygtuką,
pasirinkite funkciją arba patvirtinkite
pranešimą.
Vehicle Information Menu(transporto priemonės
informacijos meniu)
Spustelėkite mygtuką MENU, kad
pasirinktumėte Vehicle Information
Menu (transporto priemonės
informacijos meniu) arba
aukštesniojo lygio kombinuotame
ekrane pasirinkite X.
Sukdami reguliavimo ratuką,
pasirinkite pomeniu. Spauskite SET/
CLR mygtuką, norėdami patvirtinti.
Vykdykite pomeniu pateikiamas
instrukcijas.
Galimų submeniu (priklausomai nuo
versijos) pavyzdžiai:
■ Unit (matavimo vienetas) : galima
pakeisti rodomus vienetus
■ Tire Pressure (padangos slėgis) :
važiuojant tikrina slėgį visose
padangose 3 259
■ Tire Load (Padangų apkrova) :
pagal faktinį slėgį padangose
pasirinkite slėgio padangose
kategoriją 3 259

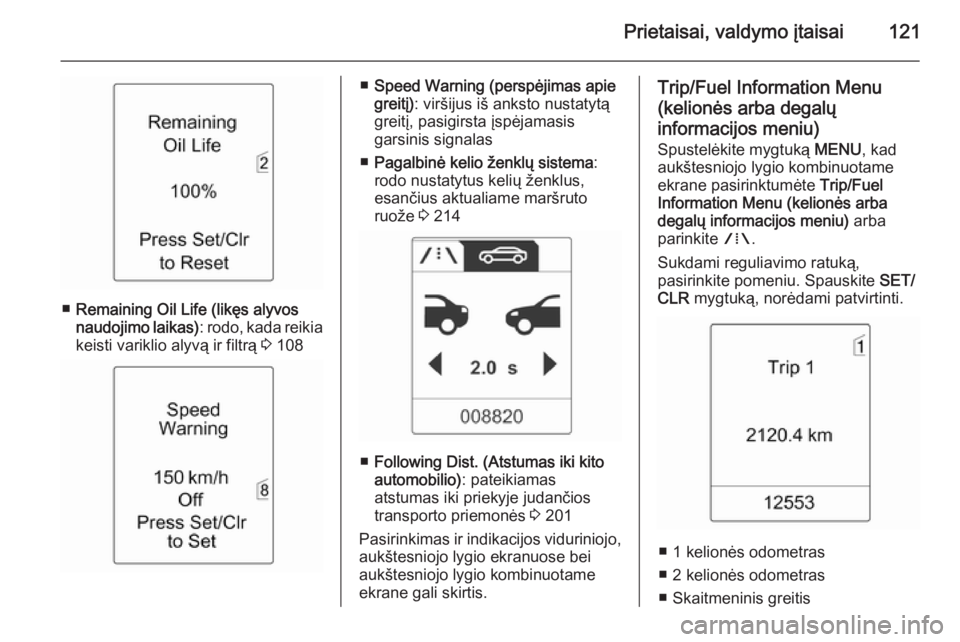

Prietaisai, valdymo įtaisai121
■Remaining Oil Life (likęs alyvos
naudojimo laikas) : rodo, kada reikia
keisti variklio alyvą ir filtrą 3 108
■ Speed Warning (perspėjimas apie
greitį) : viršijus iš anksto nustatytą
greitį, pasigirsta įspėjamasis
garsinis signalas
■ Pagalbinė kelio ženklų sistema :
rodo nustatytus kelių ženklus,
esančius aktualiame maršruto
ruože 3 214
■ Following Dist. (Atstumas iki kito
automobilio) : pateikiamas
atstumas iki priekyje judančios
transporto priemonės 3 201
Pasirinkimas ir indikacijos viduriniojo,
aukštesniojo lygio ekranuose bei
aukštesniojo lygio kombinuotame
ekrane gali skirtis.
Trip/Fuel Information Menu
(kelionės arba degalų
informacijos meniu) Spustelėkite mygtuką MENU, kad
aukštesniojo lygio kombinuotame ekrane pasirinktumėte Trip/Fuel
Information Menu (kelionės arba
degalų informacijos meniu) arba
parinkite W.
Sukdami reguliavimo ratuką, pasirinkite pomeniu. Spauskite SET/
CLR mygtuką, norėdami patvirtinti.
■ 1 kelionės odometras
■ 2 kelionės odometras
■ Skaitmeninis greitis

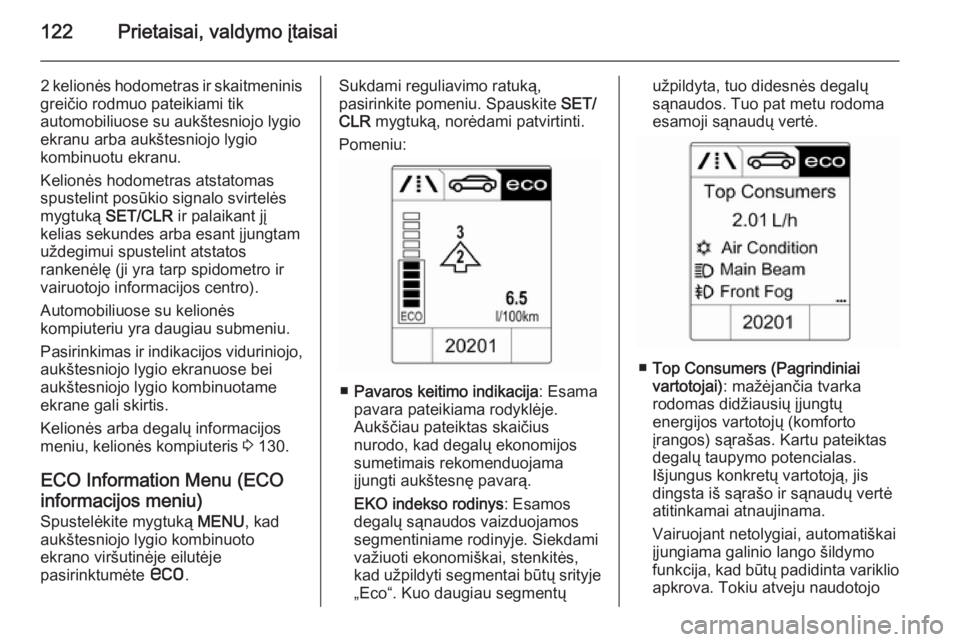

122Prietaisai, valdymo įtaisai
2 kelionės hodometras ir skaitmeninis
greičio rodmuo pateikiami tik
automobiliuose su aukštesniojo lygio
ekranu arba aukštesniojo lygio
kombinuotu ekranu.
Kelionės hodometras atstatomas
spustelint posūkio signalo svirtelės
mygtuką SET/CLR ir palaikant jį
kelias sekundes arba esant įjungtam
uždegimui spustelint atstatos
rankenėlę (ji yra tarp spidometro ir
vairuotojo informacijos centro).
Automobiliuose su kelionės
kompiuteriu yra daugiau submeniu.
Pasirinkimas ir indikacijos viduriniojo,
aukštesniojo lygio ekranuose bei
aukštesniojo lygio kombinuotame
ekrane gali skirtis.
Kelionės arba degalų informacijos
meniu, kelionės kompiuteris 3 130.
ECO Information Menu (ECO
informacijos meniu)
Spustelėkite mygtuką MENU, kad
aukštesniojo lygio kombinuoto
ekrano viršutinėje eilutėje
pasirinktumėte s.Sukdami reguliavimo ratuką,
pasirinkite pomeniu. Spauskite SET/
CLR mygtuką, norėdami patvirtinti.
Pomeniu:
■ Pavaros keitimo indikacija : Esama
pavara pateikiama rodyklėje.
Aukščiau pateiktas skaičius
nurodo, kad degalų ekonomijos
sumetimais rekomenduojama
įjungti aukštesnę pavarą.
EKO indekso rodinys : Esamos
degalų sąnaudos vaizduojamos segmentiniame rodinyje. Siekdami
važiuoti ekonomiškai, stenkitės,
kad užpildyti segmentai būtų srityje „Eco“. Kuo daugiau segmentų
užpildyta, tuo didesnės degalų
sąnaudos. Tuo pat metu rodoma
esamoji sąnaudų vertė.
■ Top Consumers (Pagrindiniai
vartotojai) : mažėjančia tvarka
rodomas didžiausių įjungtų
energijos vartotojų (komforto
įrangos) sąrašas. Kartu pateiktas
degalų taupymo potencialas.
Išjungus konkretų vartotoją, jis
dingsta iš sąrašo ir sąnaudų vertė
atitinkamai atnaujinama.
Vairuojant netolygiai, automatiškai
įjungiama galinio lango šildymo
funkcija, kad būtų padidinta variklio
apkrova. Tokiu atveju naudotojo

Prietaisai, valdymo įtaisai123
nesuaktyvinta galinio lango šildymofunkcija parodoma kaip vienas iš
didžiausių energijos vartotojų.
■ Economy Trend (Ekonomijos
tendencija) : pateikiama vidutinių
sąnaudų dinamika per
pastaruosius 50 km. Užpildyti
segmentai vaizduoja sąnaudas
5 km intervalais ir perteikia
topografijos bei vairavimo stiliaus
įtaką degalų sąnaudoms.
Grafinis informacinis
ekranas, spalvotas
informacinis ekranas Priklausomai nuo automobilio
konfigūracijos, automobilyje gali būti
įrengtas grafinės informacijos arba
spalvotas informacijos ekranas.
Informacijos ekranas įrengtas
prietaisų skydelyje virš informacijos ir
pramogų sistemos.
Grafinis informacijos ekranas
Priklausomai nuo informacijos ir
pramogų sistemos galimos dvi
grafinės informacijos ekrano versijos.
Grafinis informacijos ekranas rodo:
■ laiką 3 102
■ lauko temperatūrą 3 101
■ datą 3 102
■ žr. informacijos ir pramogų sistemos aprašymą jos vadove
■ automobilio pritaikymo nustatymai 3 133

124Prietaisai, valdymo įtaisai
Spalvotas informacijos ekranas
Spalvotas informacijos ekranas rodo
spalvotai:
■ laiką 3 102
■ lauko temperatūrą 3 101
■ datą 3 102
■ žr. informacijos ir pramogų sistemos aprašymą jos vadove
■ žr. navigacijos sistemos aprašymą informacijos ir pramogų sistemos
vadove
■ galinio vaizdo kamera
■ sistemos nustatymus
■ transporto priemonės pranešimus 3 125
■ automobilio pritaikymo nustatymai 3 133
Informacijos tipas ir rodymo tipas
priklauso nuo įrangos automobilyje ir
atliktų nustatymų.
Meniu ir nustatymų pasirinkimas
Meniu ir nustatymai pasirenkami ekrane.Pasirinkimai atliekami naudojantis:
■ meniu
■ funkcijų mygtukais ir daugiafunkcine informacijos ir
pramogų sistemos rankenėle
Pasirinkimas informacijos ir pramogų
sistemos mygtukais
Naudodamiesi informacijos ir
pramogų sistemos mygtukais,
pasirinkite funkciją. Bus rodomas pasirinktos funkcijos meniu.
Daugiafunkcinė rankenėlė
naudojama pasirinkti ir patvirtinti
punktą.

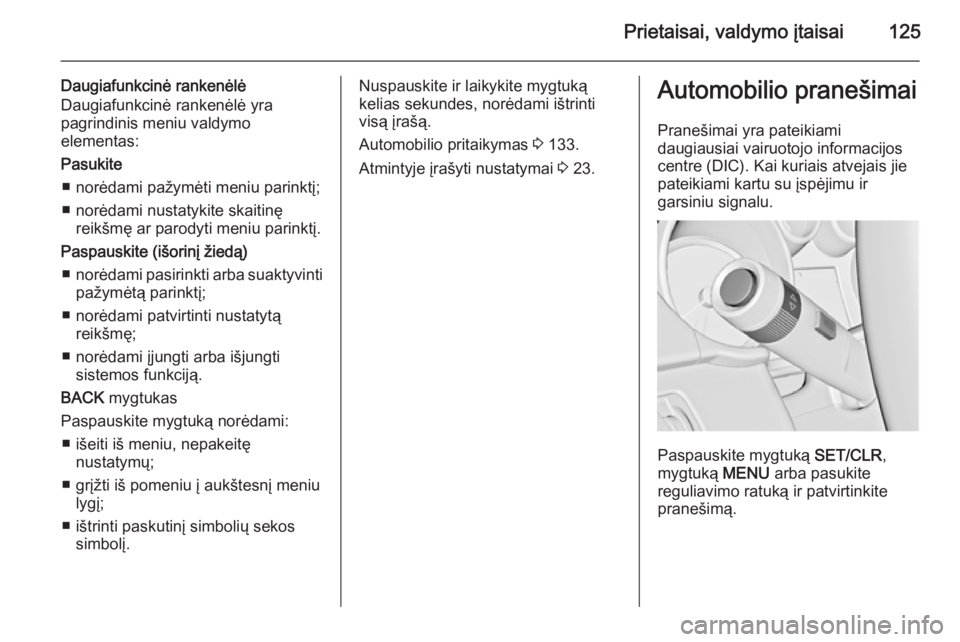

Prietaisai, valdymo įtaisai125
Daugiafunkcinė rankenėlė
Daugiafunkcinė rankenėlė yra
pagrindinis meniu valdymo
elementas:
Pasukite ■ norėdami pažymėti meniu parinktį;
■ norėdami nustatykite skaitinę reikšmę ar parodyti meniu parinktį.
Paspauskite (išorinį žiedą) ■ norėdami pasirinkti arba suaktyvinti
pažymėtą parinktį;
■ norėdami patvirtinti nustatytą reikšmę;
■ norėdami įjungti arba išjungti sistemos funkciją.
BACK mygtukas
Paspauskite mygtuką norėdami: ■ išeiti iš meniu, nepakeitę nustatymų;
■ grįžti iš pomeniu į aukštesnį meniu lygį;
■ ištrinti paskutinį simbolių sekos simbolį.Nuspauskite ir laikykite mygtuką
kelias sekundes, norėdami ištrinti
visą įrašą.
Automobilio pritaikymas 3 133.
Atmintyje įrašyti nustatymai 3 23.Automobilio pranešimai
Pranešimai yra pateikiami
daugiausiai vairuotojo informacijos
centre (DIC). Kai kuriais atvejais jie
pateikiami kartu su įspėjimu ir
garsiniu signalu.
Paspauskite mygtuką SET/CLR,
mygtuką MENU arba pasukite
reguliavimo ratuką ir patvirtinkite pranešimą.

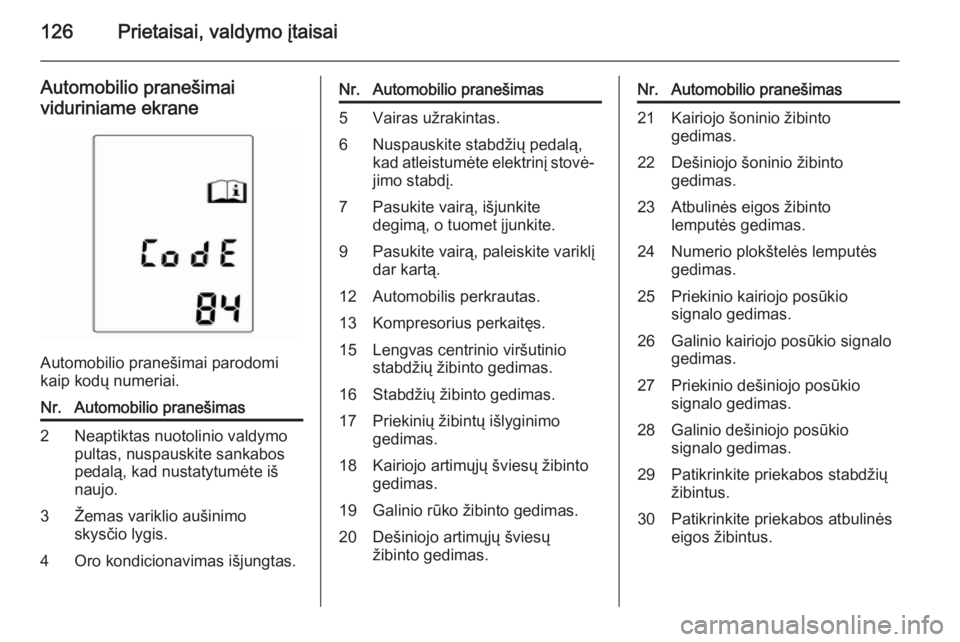

126Prietaisai, valdymo įtaisai
Automobilio pranešimai
viduriniame ekrane
Automobilio pranešimai parodomi
kaip kodų numeriai.
Nr.Automobilio pranešimas2Neaptiktas nuotolinio valdymo
pultas, nuspauskite sankabos
pedalą, kad nustatytumėte iš
naujo.3Žemas variklio aušinimo
skysčio lygis.4Oro kondicionavimas išjungtas.Nr.Automobilio pranešimas5Vairas užrakintas.6Nuspauskite stabdžių pedalą,
kad atleistumėte elektrinį stovė‐ jimo stabdį.7Pasukite vairą, išjunkite
degimą, o tuomet įjunkite.9Pasukite vairą, paleiskite variklį
dar kartą.12Automobilis perkrautas.13Kompresorius perkaitęs.15Lengvas centrinio viršutinio
stabdžių žibinto gedimas.16Stabdžių žibinto gedimas.17Priekinių žibintų išlyginimo
gedimas.18Kairiojo artimųjų šviesų žibinto
gedimas.19Galinio rūko žibinto gedimas.20Dešiniojo artimųjų šviesų
žibinto gedimas.Nr.Automobilio pranešimas21Kairiojo šoninio žibinto
gedimas.22Dešiniojo šoninio žibinto
gedimas.23Atbulinės eigos žibinto
lemputės gedimas.24Numerio plokštelės lemputės
gedimas.25Priekinio kairiojo posūkio
signalo gedimas.26Galinio kairiojo posūkio signalo
gedimas.27Priekinio dešiniojo posūkio
signalo gedimas.28Galinio dešiniojo posūkio
signalo gedimas.29Patikrinkite priekabos stabdžių
žibintus.30Patikrinkite priekabos atbulinės
eigos žibintus.

Prietaisai, valdymo įtaisai127
Nr.Automobilio pranešimas31Patikrinkite kairįjį priekabos
posūkio signalą.32Patikrinkite dešinįjį priekabos
posūkio signalą.33Patikrinkite priekabos galinį
rūko žibintą.34Patikrinkite priekabos galinius
žibintus.35Pakeiskite nuotolinio valdymo
pulto bateriją.48Išvalykite šoninės aklosios
zonos įspėjimo sistemą.49Įspėjimas apie juostos nesilai‐
kymą nerodomas.53Užsukite degalų įpylimo angos
dangtelį.54Vanduo dyzelino filtre.55Dyzelino dalelių filtras užpil‐
dytas 3 172.56Padangų slėgio disbalansas
priekinėje ašyje.Nr.Automobilio pranešimas57Padangų slėgio disbalansas
galinėje ašyje.58Aptiktos padangos be TPMS
daviklių.59Atidarykite ir uždarykite vairuo‐
tojo pusės langą.60Atidarykite ir uždarykite priekinį
keleivio langą.61Atidarykite ir uždarykite galinį
kairįjį langą.62Atidarykite ir uždarykite galinį
dešinįjį langą.65Bandymas pavogti.66Patikrinkite apsaugos nuo
vagystės signalizacijos
sistemą.67Patikrinkite vairo užraktą.68Patikrinkite vairo stiprintuvą.69Patikrinkite pakabą.70Patikrinkite lygio kontrolės
sistemą.Nr.Automobilio pranešimas71Patikrinkite galinę ašį.74Patikrinkite AFL.75Patikrinkite oro kondicionierių.76Patikrinkite šoninės aklosios
zonos įspėjimo sistemą.77Patikrinkite įspėjimą apie linijos
nesilaikymą.79Pripildykite variklio alyvos.81Patikrinkite pavarų dėžę.82Netrukus reikės keisti variklio
alyvą.83Patikrinkite prisitaikančią pasto‐
vaus greičio palaikymo sistemą.84Sumažinta variklio galia.89Greitai reikės aptarnauti auto‐
mobilį.94Prieš išlipant įjungiamas stovė‐
jimo stabdys.95Patikrinkite oro pagalves.128Atidarytas variklio dangtis.

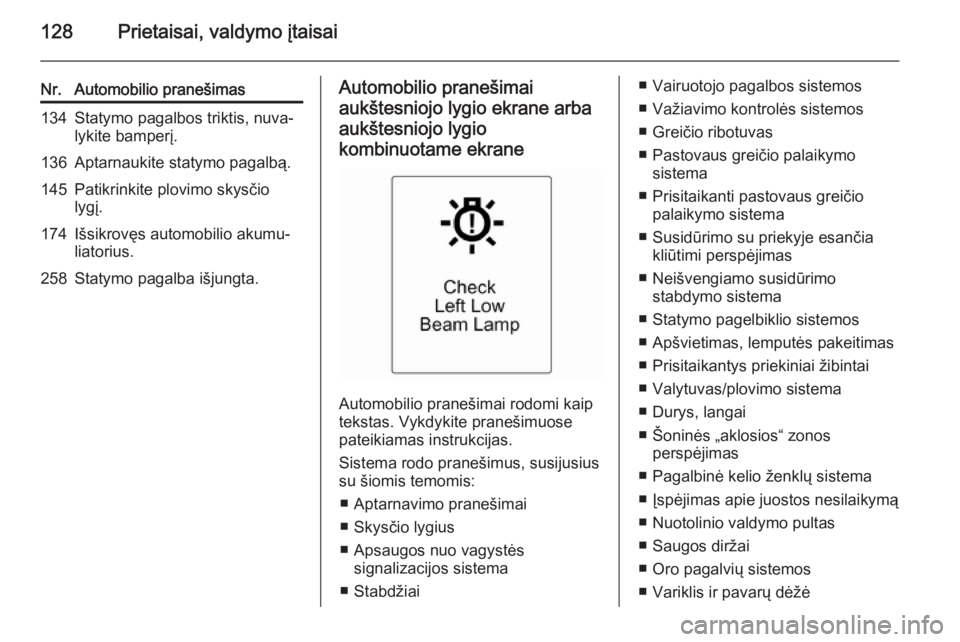

128Prietaisai, valdymo įtaisai
Nr.Automobilio pranešimas134Statymo pagalbos triktis, nuva‐
lykite bamperį.136Aptarnaukite statymo pagalbą.145Patikrinkite plovimo skysčio
lygį.174Išsikrovęs automobilio akumu‐
liatorius.258Statymo pagalba išjungta.Automobilio pranešimai
aukštesniojo lygio ekrane arba aukštesniojo lygio
kombinuotame ekrane
Automobilio pranešimai rodomi kaip
tekstas. Vykdykite pranešimuose
pateikiamas instrukcijas.
Sistema rodo pranešimus, susijusius
su šiomis temomis:
■ Aptarnavimo pranešimai
■ Skysčio lygius
■ Apsaugos nuo vagystės signalizacijos sistema
■ Stabdžiai
■ Vairuotojo pagalbos sistemos
■ Važiavimo kontrolės sistemos
■ Greičio ribotuvas
■ Pastovaus greičio palaikymo sistema
■ Prisitaikanti pastovaus greičio palaikymo sistema
■ Susidūrimo su priekyje esančia kliūtimi perspėjimas
■ Neišvengiamo susidūrimo stabdymo sistema
■ Statymo pagelbiklio sistemos
■ Apšvietimas, lemputės pakeitimas
■ Prisitaikantys priekiniai žibintai ■ Valytuvas/plovimo sistema
■ Durys, langai
■ Šoninės „aklosios“ zonos perspėjimas
■ Pagalbinė kelio ženklų sistema
■ Įspėjimas apie juostos nesilaikymą ■ Nuotolinio valdymo pultas
■ Saugos diržai
■ Oro pagalvių sistemos
■ Variklis ir pavarų dėžė
