Page 61 of 303

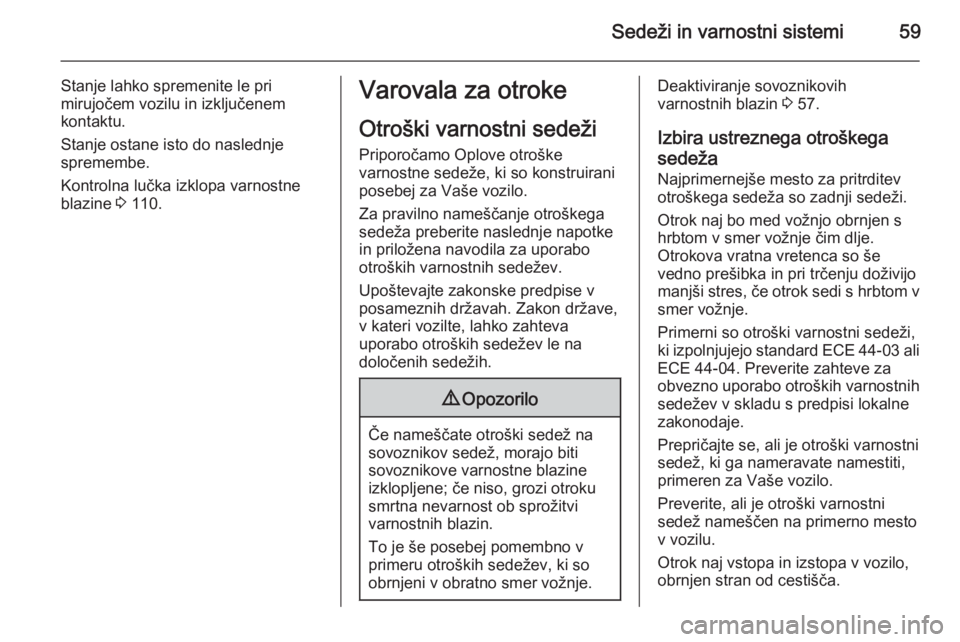

Sedeži in varnostni sistemi59
Stanje lahko spremenite le pri
mirujočem vozilu in izključenem
kontaktu.
Stanje ostane isto do naslednje
spremembe.
Kontrolna lučka izklopa varnostne blazine 3 110.Varovala za otroke
Otroški varnostni sedeži
Priporočamo Oplove otroške
varnostne sedeže, ki so konstruirani
posebej za Vaše vozilo.
Za pravilno nameščanje otroškega
sedeža preberite naslednje napotke
in priložena navodila za uporabo
otroških varnostnih sedežev.
Upoštevajte zakonske predpise v
posameznih državah. Zakon države,
v kateri vozilte, lahko zahteva
uporabo otroških sedežev le na
določenih sedežih.9 Opozorilo
Če nameščate otroški sedež na
sovoznikov sedež, morajo biti
sovoznikove varnostne blazine
izklopljene; če niso, grozi otroku smrtna nevarnost ob sprožitvi
varnostnih blazin.
To je še posebej pomembno v
primeru otroških sedežev, ki so
obrnjeni v obratno smer vožnje.
Deaktiviranje sovoznikovih
varnostnih blazin 3 57.
Izbira ustreznega otroškega
sedeža
Najprimernejše mesto za pritrditev
otroškega sedeža so zadnji sedeži.
Otrok naj bo med vožnjo obrnjen s hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še
vedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom v smer vožnje.
Primerni so otroški varnostni sedeži,
ki izpolnjujejo standard ECE 44-03 ali
ECE 44-04. Preverite zahteve za
obvezno uporabo otroških varnostnih
sedežev v skladu s predpisi lokalne zakonodaje.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto
v vozilu.
Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišča.
Page 62 of 303

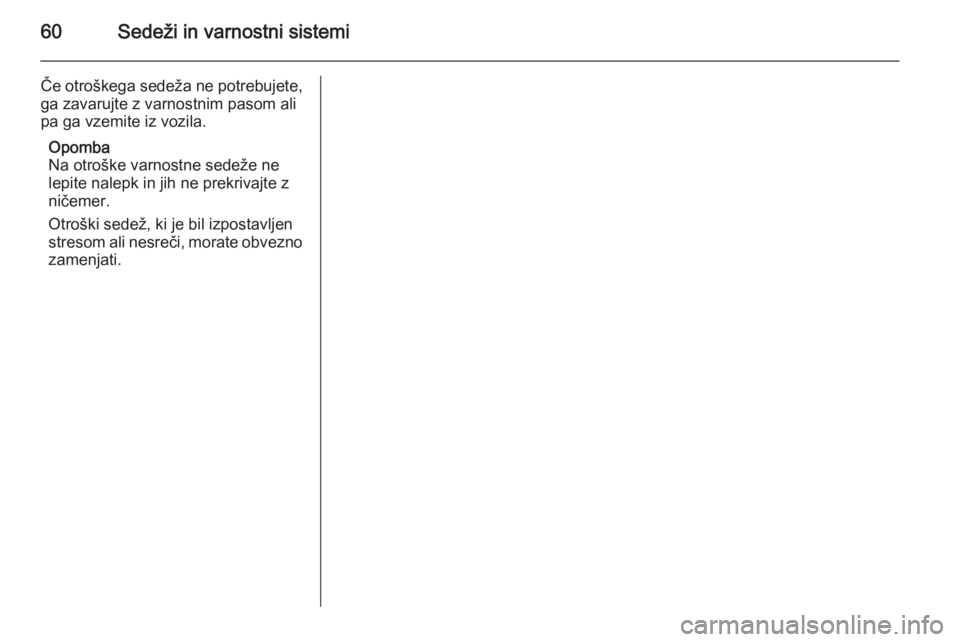

60Sedeži in varnostni sistemi
Če otroškega sedeža ne potrebujete,ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.
Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno
zamenjati.
Page 63 of 303

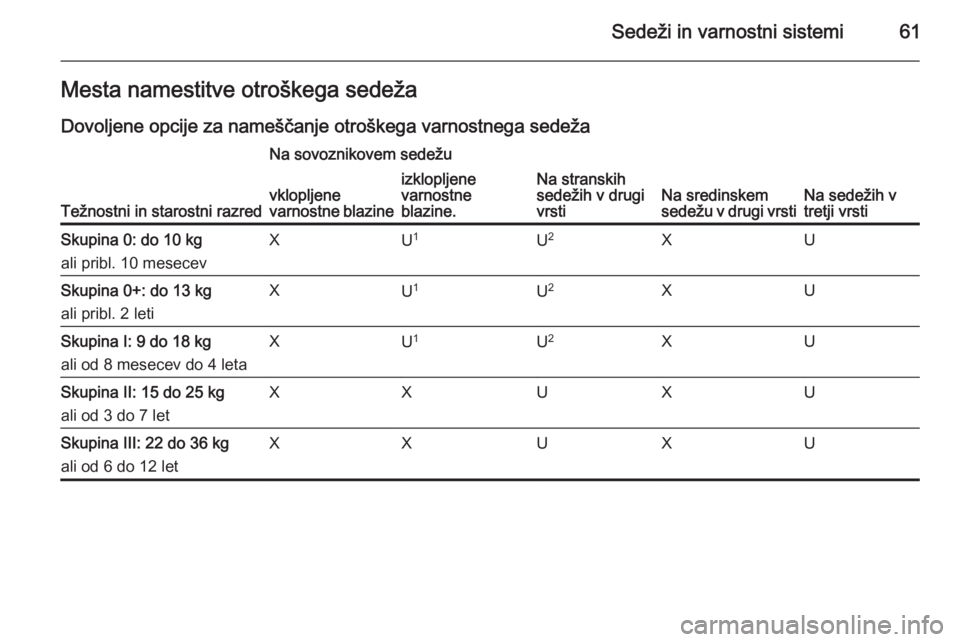

Sedeži in varnostni sistemi61Mesta namestitve otroškega sedeža
Dovoljene opcije za nameščanje otroškega varnostnega sedeža
Težnostni in starostni razred
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi vrstiNa sedežih v
tretji vrsti
vklopljene
varnostne blazineizklopljene
varnostne
blazine.Skupina 0: do 10 kg
ali pribl. 10 mesecevXU 1U 2XUSkupina 0+: do 13 kg
ali pribl. 2 letiXU 1U2XUSkupina I: 9 do 18 kg
ali od 8 mesecev do 4 letaXU 1U2XUSkupina II: 15 do 25 kg
ali od 3 do 7 letXXUXUSkupina III: 22 do 36 kg ali od 6 do 12 letXXUXU
Page 64 of 303

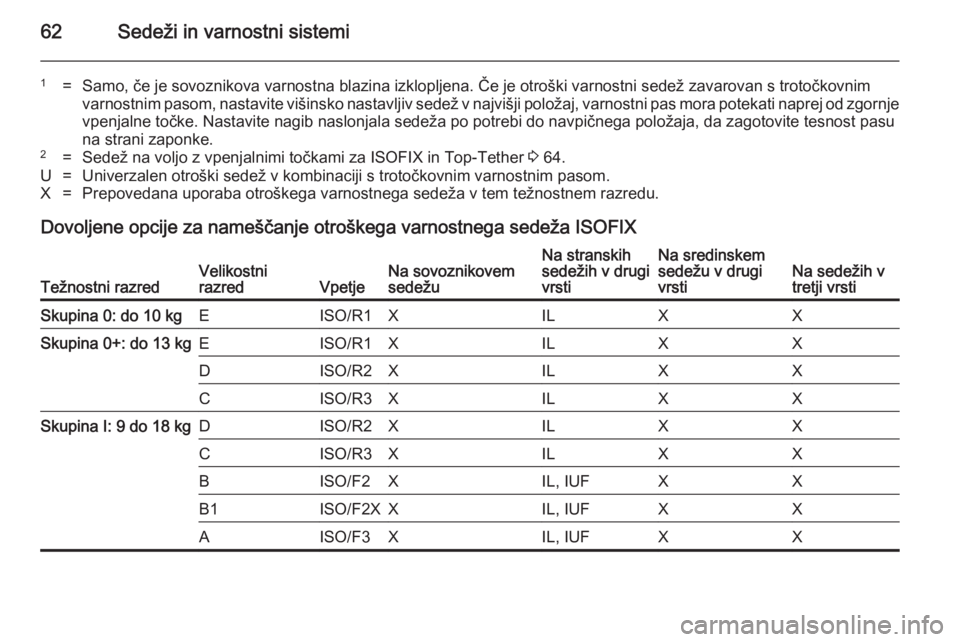

62Sedeži in varnostni sistemi
1=Samo, če je sovoznikova varnostna blazina izklopljena. Če je otroški varnostni sedež zavarovan s trotočkovnimvarnostnim pasom, nastavite višinsko nastavljiv sedež v najvišji položaj, varnostni pas mora potekati naprej od zgornje vpenjalne točke. Nastavite nagib naslonjala sedeža po potrebi do navpičnega položaja, da zagotovite tesnost pasuna strani zaponke.2=Sedež na voljo z vpenjalnimi točkami za ISOFIX in Top-Tether 3 64.U=Univerzalen otroški sedež v kombinaciji s trotočkovnim varnostnim pasom.X=Prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu.
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni
razredVpetjeNa sovoznikovem
sedežuNa stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v
tretji vrstiSkupina 0: do 10 kgEISO/R1XILXXSkupina 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXSkupina I: 9 do 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX
Page 65 of 303
Sedeži in varnostni sistemi63

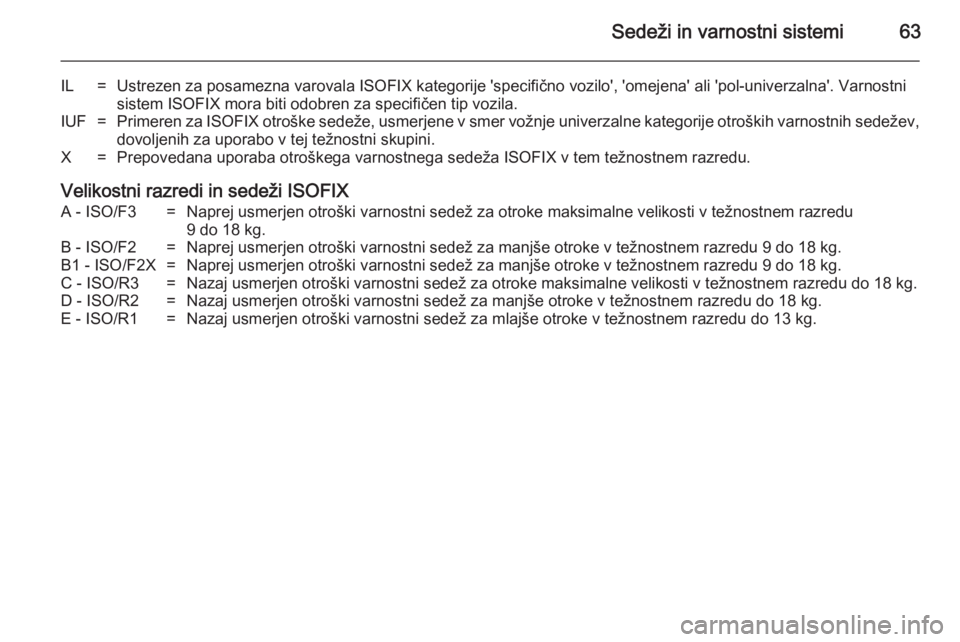

IL=Ustrezen za posamezna varovala ISOFIX kategorije 'specifično vozilo', 'omejena' ali 'pol-univerzalna'. Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF=Primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X=Prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3=Naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kg.B - ISO/F2=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3=Nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kg.D - ISO/R2=Nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1=Nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.
Page 66 of 303

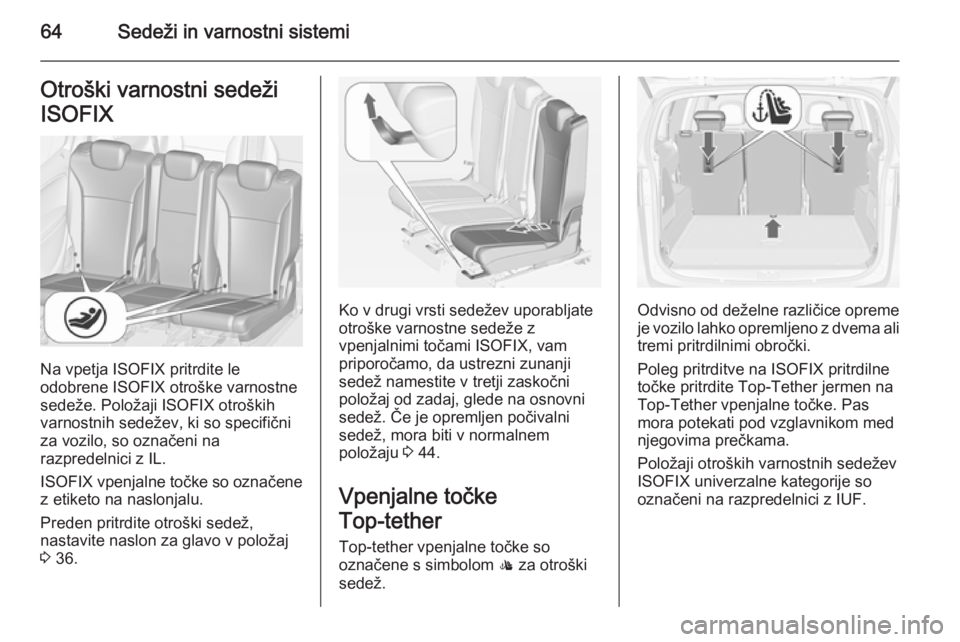

64Sedeži in varnostni sistemiOtroški varnostni sedeži
ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Preden pritrdite otroški sedež,
nastavite naslon za glavo v položaj
3 36.
Ko v drugi vrsti sedežev uporabljate
otroške varnostne sedeže z
vpenjalnimi točami ISOFIX, vam
priporočamo, da ustrezni zunanji
sedež namestite v tretji zaskočni
položaj od zadaj, glede na osnovni
sedež. Če je opremljen počivalni
sedež, mora biti v normalnem
položaju 3 44.
Vpenjalne točke
Top-tether Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.Odvisno od deželne različice opreme je vozilo lahko opremljeno z dvema ali
tremi pritrdilnimi obročki.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.
Page 67 of 303

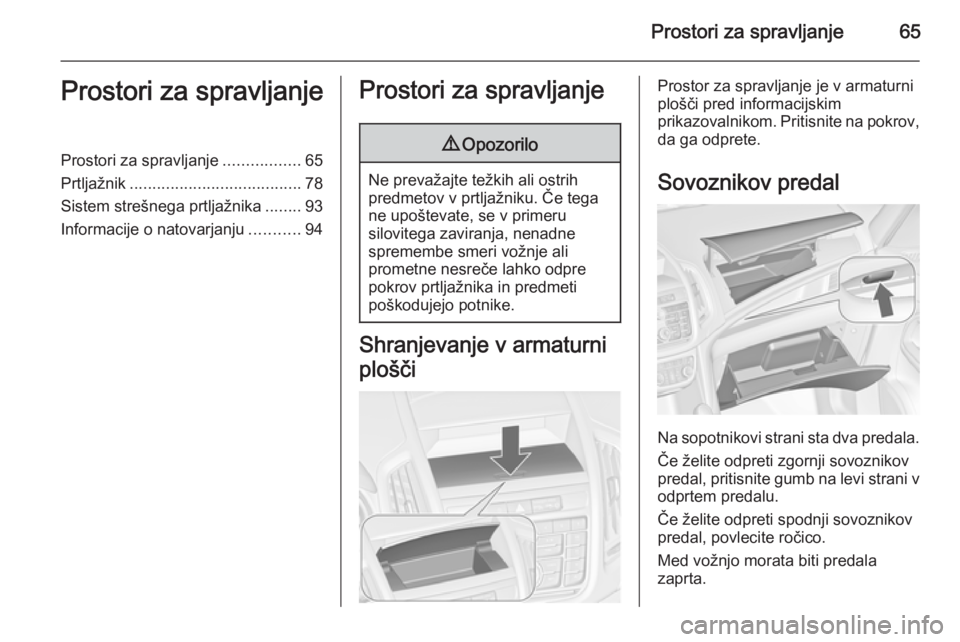

Prostori za spravljanje65Prostori za spravljanjeProstori za spravljanje.................65
Prtljažnik ...................................... 78
Sistem strešnega prtljažnika ........93
Informacije o natovarjanju ...........94Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostor za spravljanje je v armaturni
plošči pred informacijskim
prikazovalnikom. Pritisnite na pokrov, da ga odprete.
Sovoznikov predal
Na sopotnikovi strani sta dva predala.Če želite odpreti zgornji sovoznikov
predal, pritisnite gumb na levi strani v odprtem predalu.
Če želite odpreti spodnji sovoznikov
predal, povlecite ročico.
Med vožnjo morata biti predala
zaprta.
Page 68 of 303

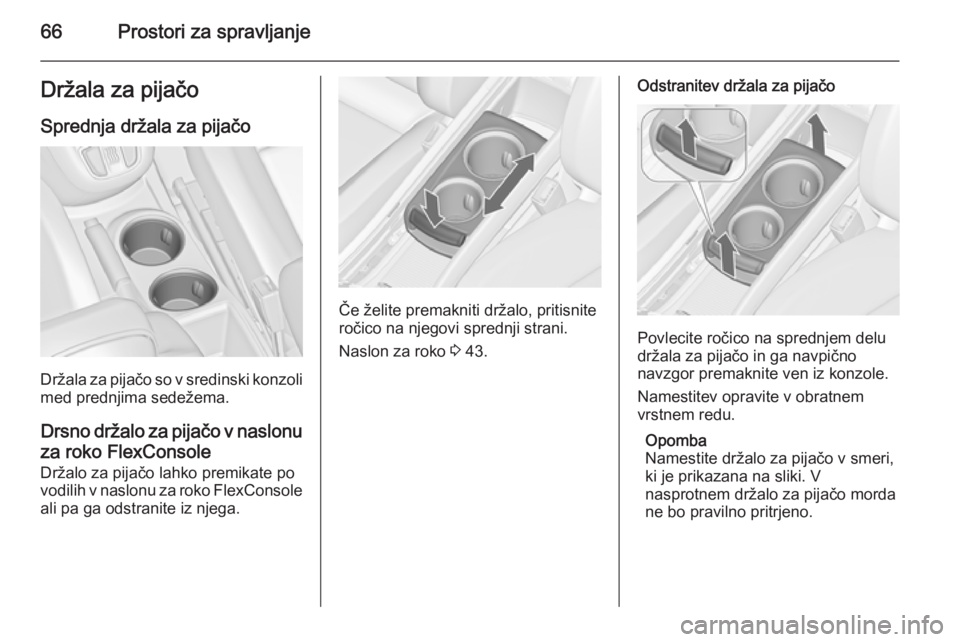

66Prostori za spravljanjeDržala za pijačoSprednja držala za pijačo
Držala za pijačo so v sredinski konzoli
med prednjima sedežema.
Drsno držalo za pijačo v naslonu za roko FlexConsole
Držalo za pijačo lahko premikate po
vodilih v naslonu za roko FlexConsole ali pa ga odstranite iz njega.
Če želite premakniti držalo, pritisnite
ročico na njegovi sprednji strani.
Naslon za roko 3 43.
Odstranitev držala za pijačo
Povlecite ročico na sprednjem delu
držala za pijačo in ga navpično
navzgor premaknite ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.
Page 69 of 303

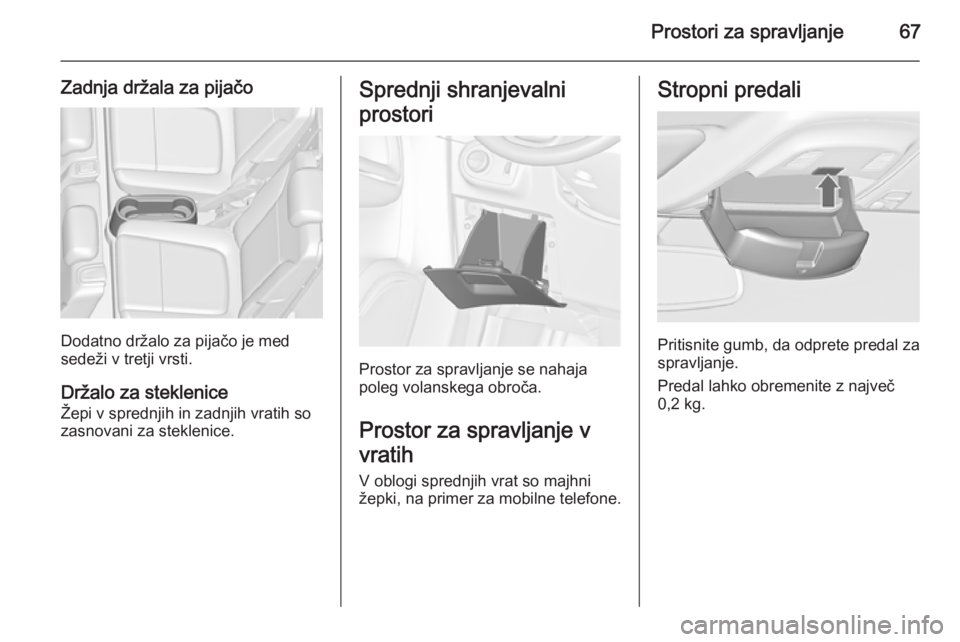

Prostori za spravljanje67
Zadnja držala za pijačo
Dodatno držalo za pijačo je med
sedeži v tretji vrsti.
Držalo za stekleniceŽepi v sprednjih in zadnjih vratih so
zasnovani za steklenice.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Prostor za spravljanje v
vratih
V oblogi sprednjih vrat so majhni
žepki, na primer za mobilne telefone.
Stropni predali
Pritisnite gumb, da odprete predal za
spravljanje.
Predal lahko obremenite z največ
0,2 kg.
Page 70 of 303

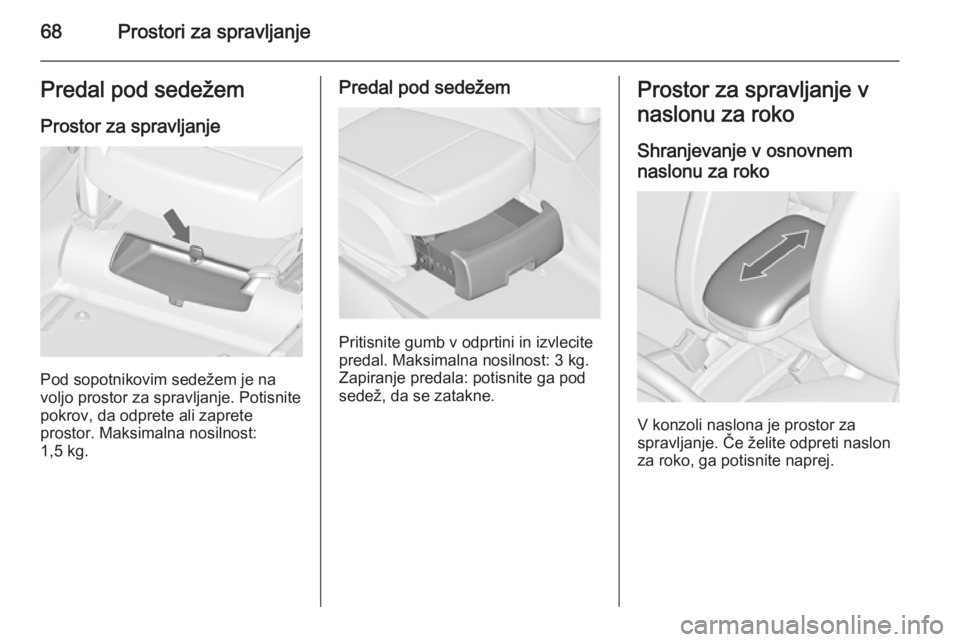

68Prostori za spravljanjePredal pod sedežemProstor za spravljanje
Pod sopotnikovim sedežem je na
voljo prostor za spravljanje. Potisnite
pokrov, da odprete ali zaprete
prostor. Maksimalna nosilnost:
1,5 kg.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Shranjevanje v osnovnem
naslonu za roko
V konzoli naslona je prostor za
spravljanje. Če želite odpreti naslon
za roko, ga potisnite naprej.
