OPEL ZAFIRA C 2015.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2015.5Pages: 317, PDF-Größe: 9.16 MB

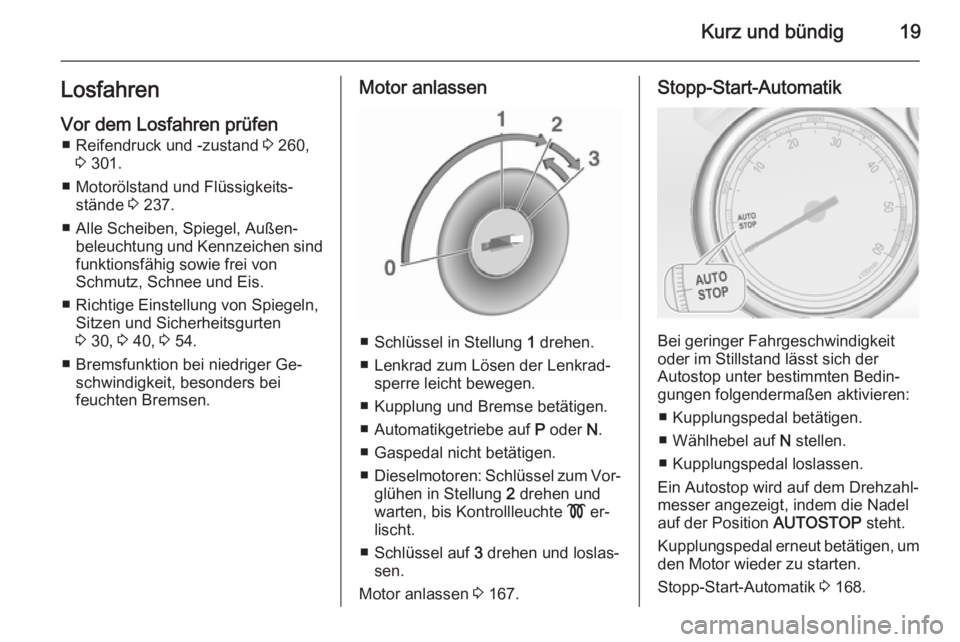

Page 21 of 317
Kurz und bündig19LosfahrenVor dem Losfahren prüfen ■ Reifendruck und -zustand 3 260,
3 301.
■ Motorölstand und Flüssigkeits‐ stände 3 237.
■ Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen sindfunktionsfähig sowie frei von
Schmutz, Schnee und Eis.
■ Richtige Einstellung von Spiegeln, Sitzen und Sicherheitsgurten
3 30, 3 40, 3 54.
■ Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
■ Schlüssel in Stellung 1 drehen.
■ Lenkrad zum Lösen der Lenkrad‐ sperre leicht bewegen.
■ Kupplung und Bremse betätigen.
■ Automatikgetriebe auf P oder N.
■ Gaspedal nicht betätigen.
■ Dieselmotoren: Schlüssel zum Vor‐
glühen in Stellung 2 drehen und
warten, bis Kontrollleuchte ! er‐
lischt.
■ Schlüssel auf 3 drehen und loslas‐
sen.
Motor anlassen 3 167.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
■ Kupplungspedal betätigen.
■ Wählhebel auf N stellen.
■ Kupplungspedal loslassen.
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Stopp-Start-Automatik 3 168.

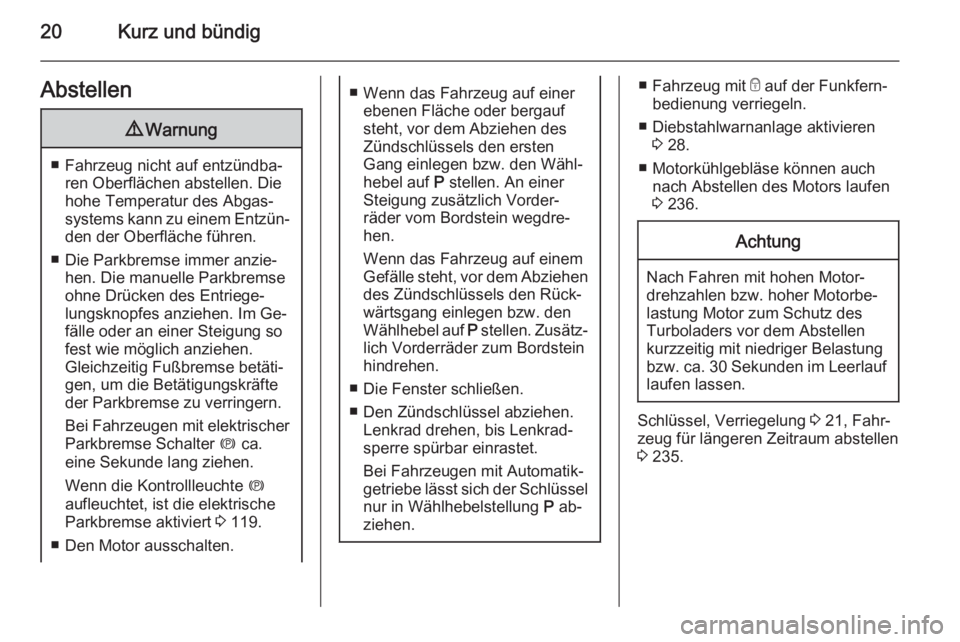

Page 22 of 317
20Kurz und bündigAbstellen9Warnung
■ Fahrzeug nicht auf entzündba‐
ren Oberflächen abstellen. Die
hohe Temperatur des Abgas‐
systems kann zu einem Entzün‐ den der Oberfläche führen.
■ Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im Ge‐
fälle oder an einer Steigung so
fest wie möglich anziehen.
Gleichzeitig Fußbremse betäti‐
gen, um die Betätigungskräfte
der Parkbremse zu verringern.
Bei Fahrzeugen mit elektrischer
Parkbremse Schalter m ca.
eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 119.
■ Den Motor ausschalten.
■ Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐ hebel auf P stellen. An einer
Steigung zusätzlich Vorder‐
räder vom Bordstein wegdre‐
hen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abziehen des Zündschlüssels den Rück‐
wärtsgang einlegen bzw. den
Wählhebel auf P stellen. Zusätz‐
lich Vorderräder zum Bordstein
hindrehen.
■ Die Fenster schließen.
■ Den Zündschlüssel abziehen. Lenkrad drehen, bis Lenkrad‐
sperre spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüssel
nur in Wählhebelstellung P ab‐
ziehen.■ Fahrzeug mit e auf der Funkfern‐
bedienung verriegeln.
■ Diebstahlwarnanlage aktivieren 3 28.
■ Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 236.Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 21, Fahr‐
zeug für längeren Zeitraum abstellen
3 235.

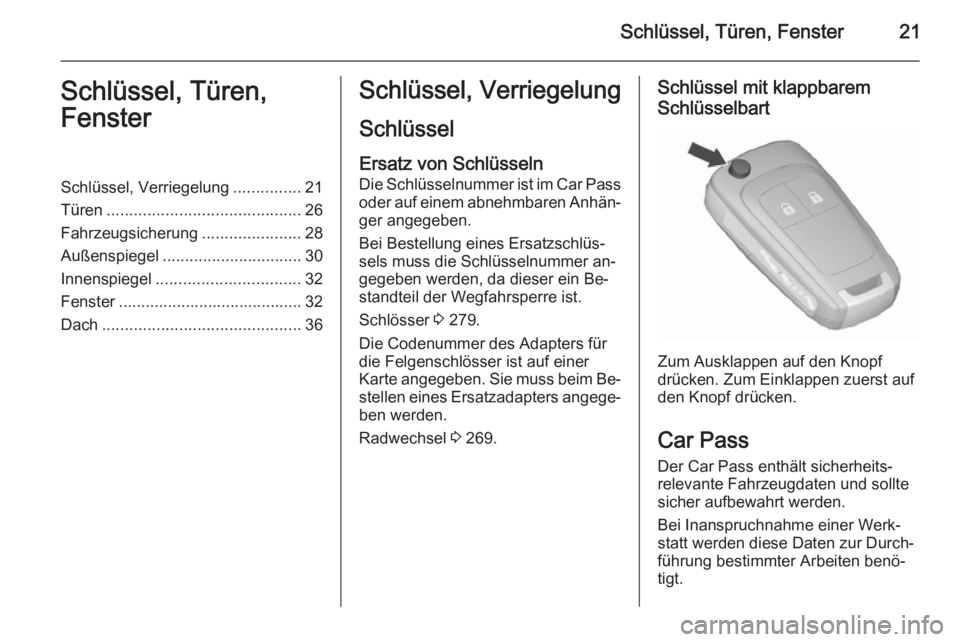

Page 23 of 317
Schlüssel, Türen, Fenster21Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............21
Türen ........................................... 26
Fahrzeugsicherung ......................28
Außenspiegel ............................... 30
Innenspiegel ................................ 32
Fenster ......................................... 32
Dach ............................................ 36Schlüssel, Verriegelung
Schlüssel
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Passoder auf einem abnehmbaren Anhän‐
ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer an‐
gegeben werden, da dieser ein Be‐
standteil der Wegfahrsperre ist.
Schlösser 3 279.
Die Codenummer des Adapters für
die Felgenschlösser ist auf einer
Karte angegeben. Sie muss beim Be‐ stellen eines Ersatzadapters angege‐
ben werden.
Radwechsel 3 269.Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.

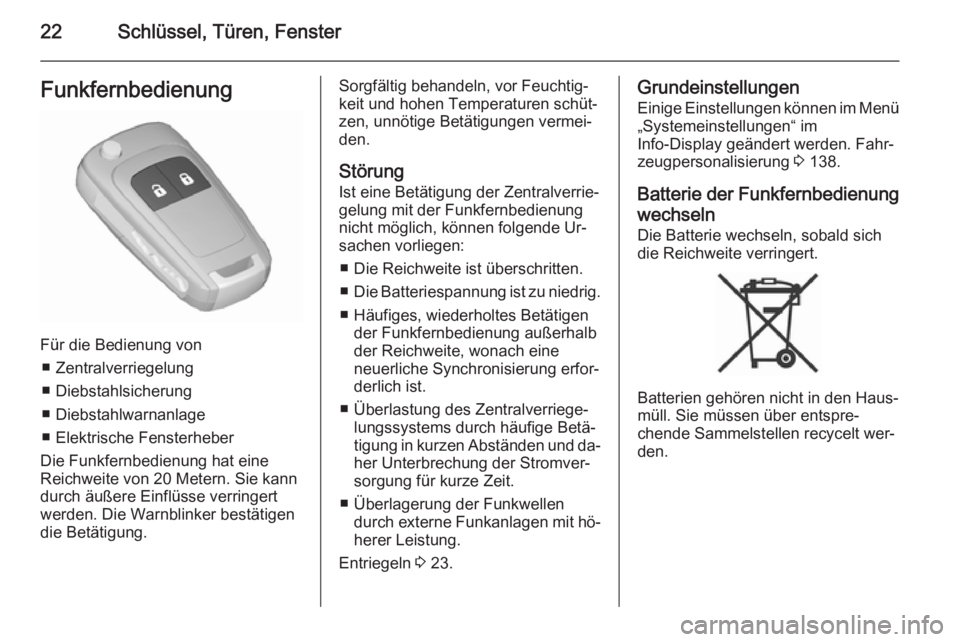

Page 24 of 317
22Schlüssel, Türen, FensterFunkfernbedienung
Für die Bedienung von■ Zentralverriegelung
■ Diebstahlsicherung
■ Diebstahlwarnanlage
■ Elektrische Fensterheber
Die Funkfernbedienung hat eine Reichweite von 20 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende Ur‐
sachen vorliegen:
■ Die Reichweite ist überschritten.
■ Die Batteriespannung ist zu niedrig.
■ Häufiges, wiederholtes Betätigen der Funkfernbedienung außerhalb
der Reichweite, wonach eine
neuerliche Synchronisierung erfor‐
derlich ist.
■ Überlastung des Zentralverriege‐ lungssystems durch häufige Betä‐
tigung in kurzen Abständen und da‐
her Unterbrechung der Stromver‐
sorgung für kurze Zeit.
■ Überlagerung der Funkwellen durch externe Funkanlagen mit hö‐herer Leistung.
Entriegeln 3 23.Grundeinstellungen
Einige Einstellungen können im Menü„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 138.
Batterie der Funkfernbedienung
wechseln Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.

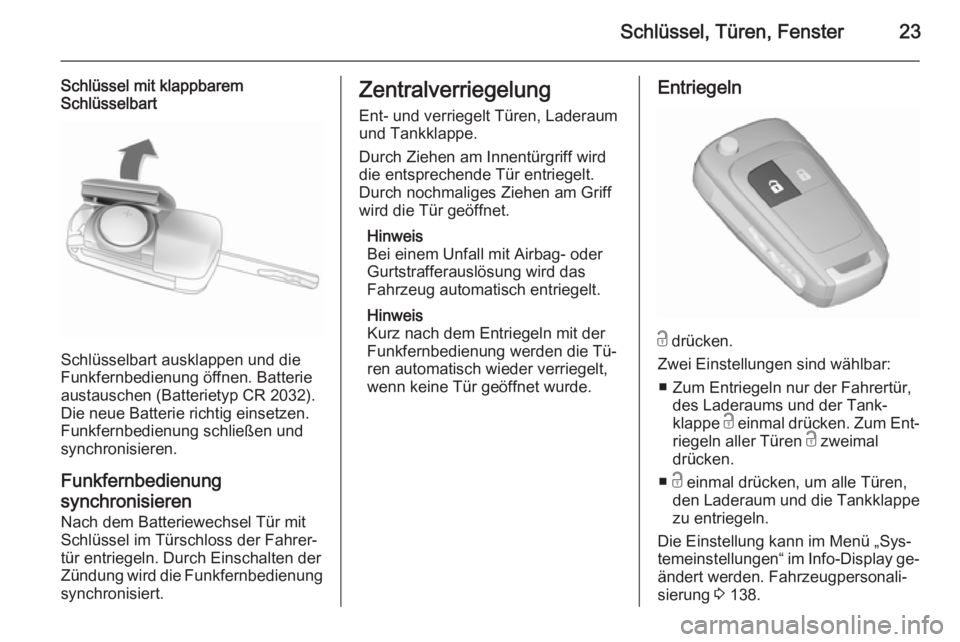

Page 25 of 317
Schlüssel, Türen, Fenster23
Schlüssel mit klappbarem
Schlüsselbart
Schlüsselbart ausklappen und die
Funkfernbedienung öffnen. Batterie
austauschen (Batterietyp CR 2032).
Die neue Batterie richtig einsetzen. Funkfernbedienung schließen und
synchronisieren.
Funkfernbedienung
synchronisieren
Nach dem Batteriewechsel Tür mit
Schlüssel im Türschloss der Fahrer‐
tür entriegeln. Durch Einschalten der
Zündung wird die Funkfernbedienung synchronisiert.
Zentralverriegelung
Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die Tü‐
ren automatisch wieder verriegelt,
wenn keine Tür geöffnet wurde.Entriegeln
c drücken.
Zwei Einstellungen sind wählbar: ■ Zum Entriegeln nur der Fahrertür, des Laderaums und der Tank‐
klappe c einmal drücken. Zum Ent‐
riegeln aller Türen c zweimal
drücken.
■ c einmal drücken, um alle Türen,
den Laderaum und die Tankklappe zu entriegeln.
Die Einstellung kann im Menü „Sys‐
temeinstellungen“ im Info-Display ge‐
ändert werden. Fahrzeugpersonali‐
sierung 3 138.

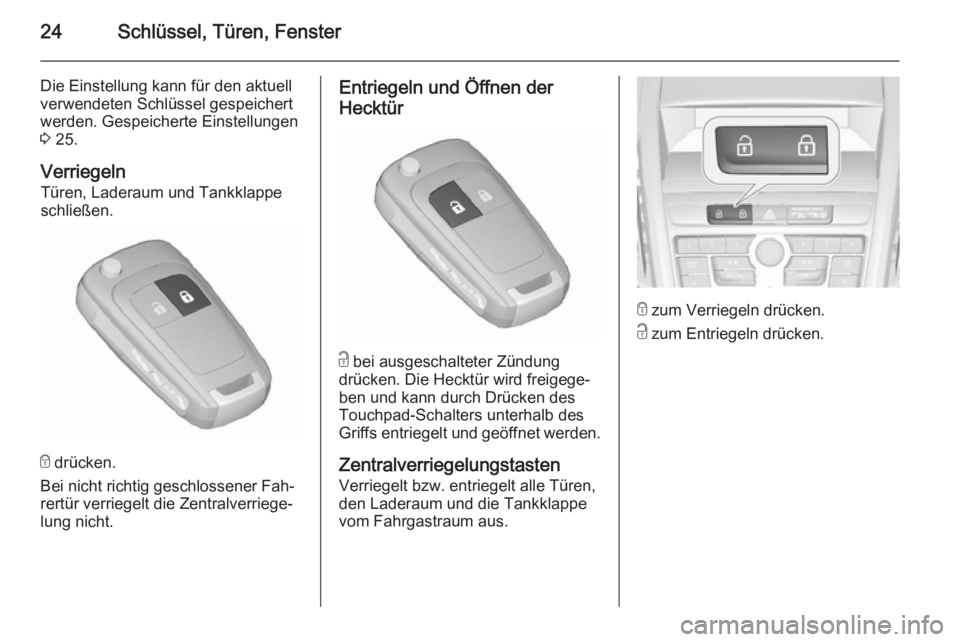

Page 26 of 317
24Schlüssel, Türen, Fenster
Die Einstellung kann für den aktuell
verwendeten Schlüssel gespeichert werden. Gespeicherte Einstellungen
3 25.
Verriegeln Türen, Laderaum und Tankklappe
schließen.
e drücken.
Bei nicht richtig geschlossener Fah‐
rertür verriegelt die Zentralverriege‐
lung nicht.
Entriegeln und Öffnen der
Hecktür
c bei ausgeschalteter Zündung
drücken. Die Hecktür wird freigege‐
ben und kann durch Drücken des
Touchpad-Schalters unterhalb des
Griffs entriegelt und geöffnet werden.
Zentralverriegelungstasten Verriegelt bzw. entriegelt alle Türen,
den Laderaum und die Tankklappe
vom Fahrgastraum aus.
e zum Verriegeln drücken.
c zum Entriegeln drücken.

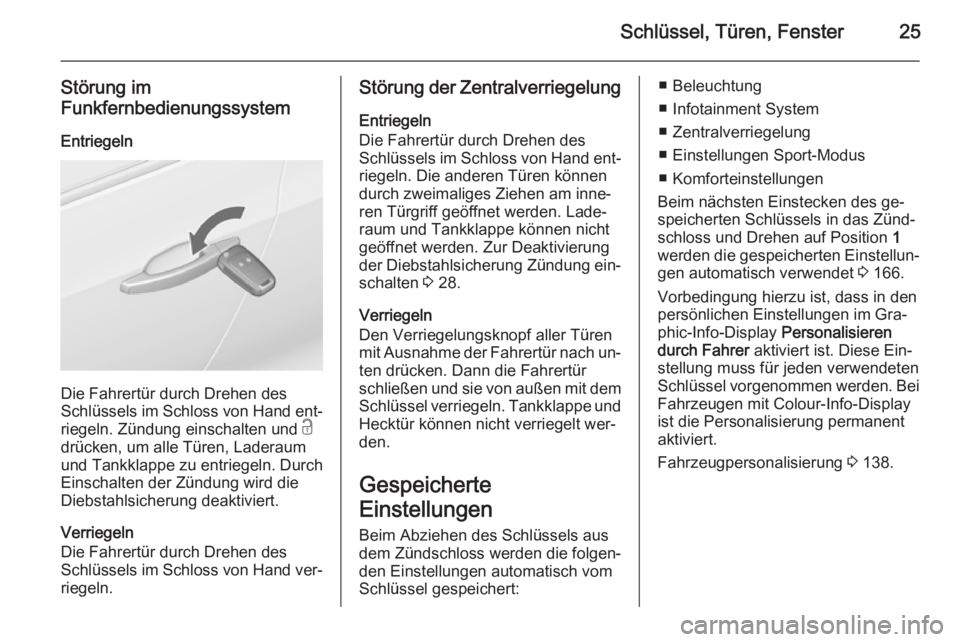

Page 27 of 317
Schlüssel, Türen, Fenster25
Störung im
Funkfernbedienungssystem
Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐
riegeln. Zündung einschalten und c
drücken, um alle Türen, Laderaum
und Tankklappe zu entriegeln. Durch
Einschalten der Zündung wird die
Diebstahlsicherung deaktiviert.
Verriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ver‐ riegeln.
Störung der Zentralverriegelung
Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐
riegeln. Die anderen Türen können
durch zweimaliges Ziehen am inne‐
ren Türgriff geöffnet werden. Lade‐
raum und Tankklappe können nicht
geöffnet werden. Zur Deaktivierung
der Diebstahlsicherung Zündung ein‐
schalten 3 28.
Verriegeln
Den Verriegelungsknopf aller Türen mit Ausnahme der Fahrertür nach un‐ ten drücken. Dann die Fahrertür
schließen und sie von außen mit dem
Schlüssel verriegeln. Tankklappe und Hecktür können nicht verriegelt wer‐
den.
Gespeicherte
Einstellungen
Beim Abziehen des Schlüssels aus
dem Zündschloss werden die folgen‐
den Einstellungen automatisch vom
Schlüssel gespeichert:■ Beleuchtung
■ Infotainment System
■ Zentralverriegelung
■ Einstellungen Sport-Modus
■ Komforteinstellungen
Beim nächsten Einstecken des ge‐
speicherten Schlüssels in das Zünd‐
schloss und Drehen auf Position 1
werden die gespeicherten Einstellun‐
gen automatisch verwendet 3 166.
Vorbedingung hierzu ist, dass in den
persönlichen Einstellungen im Gra‐
phic-Info-Display Personalisieren
durch Fahrer aktiviert ist. Diese Ein‐
stellung muss für jeden verwendeten
Schlüssel vorgenommen werden. Bei Fahrzeugen mit Colour-Info-Displayist die Personalisierung permanent
aktiviert.
Fahrzeugpersonalisierung 3 138.
Page 28 of 317
26Schlüssel, Türen, FensterAutomatische Betätigung
der Zentralverriegelung
Diese Sicherheitsfunktion kann so
konfiguriert werden, dass nach Über‐
schreiten einer bestimmten Fahrge‐
schwindigkeit alle Türen, die Lade‐
klappe und die Tankklappe verriegelt
werden.
Darüber hinaus kann eingestellt wer‐
den, dass nach Ausschalten der Zün‐ dung und Abziehen des Zündschlüs‐
sels (Schaltgetriebe) bzw. Bewegen
des Wählhebels auf P (Automatikge‐
triebe) die Fahrertür bzw. alle Türen entriegelt werden.
Die Einstellungen können im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 138.
Die Einstellungen können für den ver‐
wendeten Schlüssel gespeichert wer‐ den 3 25.Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Die Kindersicherung in der Hintertür
mit einem Schlüssel oder einem ge‐
eigneten Schraubendreher in die
waagrechte Position drehen. Die Tür
kann anschließend von innen nicht
geöffnet werden. Zur Deaktivierung
die Kindersicherung in die senkrechte Position drehen.
Türen
Laderaum Heckklappe
Öffnen
Nach dem Entriegeln den Touchpad-
Schalter unter der Leiste der Hecktür
betätigen und die Hecktür öffnen.
Zentralverriegelung 3 23.

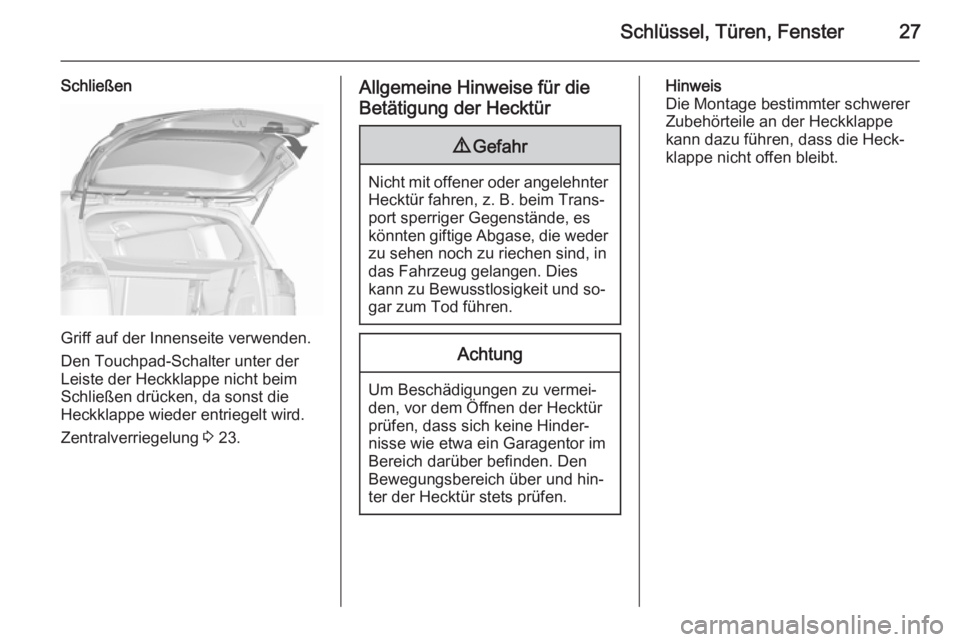

Page 29 of 317
Schlüssel, Türen, Fenster27
Schließen
Griff auf der Innenseite verwenden.
Den Touchpad-Schalter unter der
Leiste der Heckklappe nicht beim
Schließen drücken, da sonst die Heckklappe wieder entriegelt wird.
Zentralverriegelung 3 23.
Allgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und so‐
gar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und hin‐
ter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Page 30 of 317

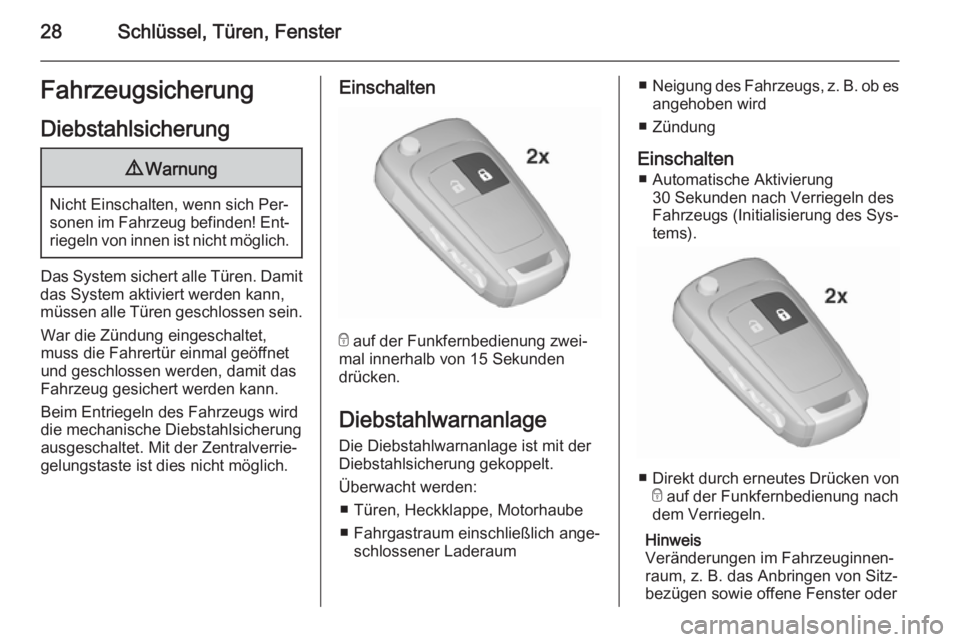

28Schlüssel, Türen, FensterFahrzeugsicherungDiebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich Per‐
sonen im Fahrzeug befinden! Ent‐ riegeln von innen ist nicht möglich.
Das System sichert alle Türen. Damit
das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Einschalten
e auf der Funkfernbedienung zwei‐
mal innerhalb von 15 Sekunden
drücken.
DiebstahlwarnanlageDie Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ■ Türen, Heckklappe, Motorhaube
■ Fahrgastraum einschließlich ange‐ schlossener Laderaum
■Neigung des Fahrzeugs, z. B. ob es
angehoben wird
■ Zündung
Einschalten ■ Automatische Aktivierung 30 Sekunden nach Verriegeln des
Fahrzeugs (Initialisierung des Sys‐ tems).
■ Direkt durch erneutes Drücken von
e auf der Funkfernbedienung nach
dem Verriegeln.
Hinweis
Veränderungen im Fahrzeuginnen‐
raum, z. B. das Anbringen von Sitz‐
bezügen sowie offene Fenster oder
