Page 41 of 317

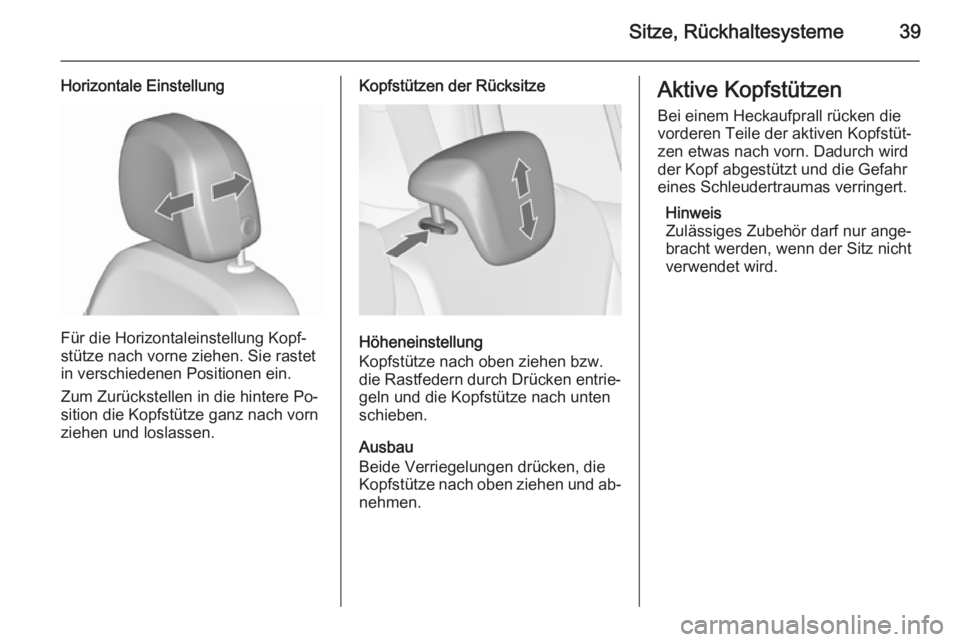

Sitze, Rückhaltesysteme39
Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in verschiedenen Positionen ein.
Zum Zurückstellen in die hintere Po‐
sition die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
die Rastfedern durch Drücken entrie‐
geln und die Kopfstütze nach unten
schieben.
Ausbau
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und ab‐ nehmen.
Aktive Kopfstützen
Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr
eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.

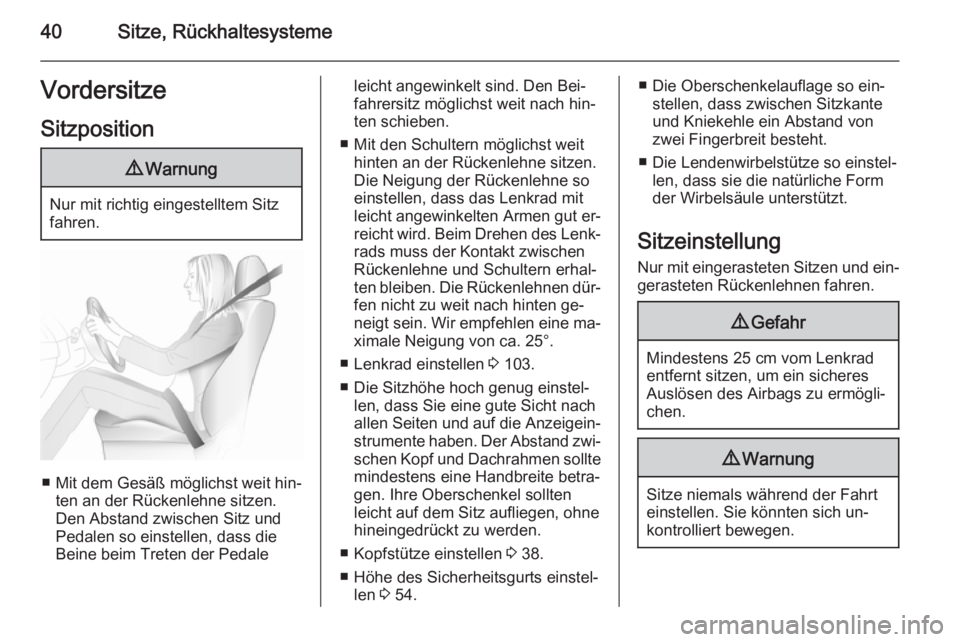

Page 42 of 317
40Sitze, RückhaltesystemeVordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
■ Mit dem Gesäß möglichst weit hin‐ ten an der Rückenlehne sitzen.
Den Abstand zwischen Sitz und
Pedalen so einstellen, dass die
Beine beim Treten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach hin‐
ten schieben.
■ Mit den Schultern möglichst weit hinten an der Rückenlehne sitzen.
Die Neigung der Rückenlehne so
einstellen, dass das Lenkrad mit
leicht angewinkelten Armen gut er‐
reicht wird. Beim Drehen des Lenk‐ rads muss der Kontakt zwischenRückenlehne und Schultern erhal‐
ten bleiben. Die Rückenlehnen dür‐
fen nicht zu weit nach hinten ge‐
neigt sein. Wir empfehlen eine ma‐ ximale Neigung von ca. 25°.
■ Lenkrad einstellen 3 103.
■ Die Sitzhöhe hoch genug einstel‐ len, dass Sie eine gute Sicht nach
allen Seiten und auf die Anzeigein‐
strumente haben. Der Abstand zwi‐ schen Kopf und Dachrahmen solltemindestens eine Handbreite betra‐
gen. Ihre Oberschenkel sollten
leicht auf dem Sitz aufliegen, ohne
hineingedrückt zu werden.
■ Kopfstütze einstellen 3 38.
■ Höhe des Sicherheitsgurts einstel‐ len 3 54.■ Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
■ Die Lendenwirbelstütze so einstel‐ len, dass sie die natürliche Form
der Wirbelsäule unterstützt.
Sitzeinstellung Nur mit eingerasteten Sitzen und ein‐gerasteten Rückenlehnen fahren.9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Page 43 of 317
Sitze, Rückhaltesysteme419Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
Sitzposition einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Rückenlehnen
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Umklappen der Rückenlehne 3 85.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedriger
Page 44 of 317
42Sitze, Rückhaltesysteme
Sitzneigung
Pumpbewegung des Hebels
nach oben=Vorderteil höhernach unten=Vorderteil niedri‐
gerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Page 45 of 317
Sitze, Rückhaltesysteme43Elektrische Sitzeinstellung9Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz Längsposition
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.
Page 46 of 317
44Sitze, Rückhaltesysteme
Rückenlehnen
Schalter nach vorne/hinten drehen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit un‐
terbrochen.
Armlehne Standardarmlehne
Die Armlehne kann nach vorne ge‐
schoben werden. Unter der Armlehne
befindet sich ein Schubfach.
Armlehnenfach 3 75.
Page 47 of 317
Sitze, Rückhaltesysteme45
FlexConsole-Armlehne
Die Armlehne kann in die Position
einer Mittelkonsole verschoben wer‐
den. Am Griff ziehen, um die Arm‐
lehne zu verschieben.
In die Armlehne sind zwei Stau‐
räume, ein Schubfach und ein be‐ weglicher Getränkehalter integriert.
Armlehnenfach 3 75.
Entfernen der Armlehne
Die FlexConsole-Armlehne kann ent‐ fernt werden.
Hinten an der Armlehne die Befesti‐
gungselemente nach innen drücken
und den Verriegelungsmechanismus
nach unten klappen.
Am Griff vorne an der Armlehne zie‐
hen und die Armlehne nach hinten
aus der Konsole schieben.
Einbau in umgekehrter Reihenfolge.
Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Page 48 of 317
46Sitze, Rückhaltesysteme
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 168.Rücksitze
Sitze der zweiten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen der
zweiten und dritten Sitzreihe da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Sitze niemals während der Fahrt einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Standardsitz
Sitzposition einstellenDie Sitze der zweiten Sitzreihe kön‐
nen einzeln nach vorne bzw. hinten
verschoben werden.
Griff ziehen, Sitz verschieben, Griff
loslassen und Sitz einrasten lassen.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet wer‐
den.
Rückenlehnen
Die Neigung der Rückenlehne kann
an jedem Sitz individuell in eine von
drei verschiedenen Positionen einge‐
stellt werden.
Page 49 of 317
Sitze, Rückhaltesysteme47
Lasche ziehen, Neigung einstellen,
Lasche loslassen und Rückenlehne einrasten lassen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Laderaum, Rückenlehnen umklap‐
pen 3 85.
Komforteinstieg
Die äußeren Sitze der zweiten Sitz‐
reihe können gekippt werden, um besseren Zugang zu den Sitzen der
dritten Sitzreihe zu erhalten.
Freigabehebel ziehen, Rückenlehne
umklappen und den Sitz nach vorne
bewegen.Zurückklappen eines Sitzes nach
Nutzung der Komforteinstiegsfunk‐
tion
Den Sitz zuerst in die gewünschte Po‐ sition schieben und dann die Rücken‐
lehne aufrichten.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei heftigem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Komfortsitze
Die Sitze können auf zwei unter‐
schiedliche Arten benutzt werden:
Als Standardsitz: Alle drei Sitze sind
verfügbar und individuell einstellbar.
Als Komfortsitz: Nur die äußeren
Sitze können benutzt werden, mit
einer noch komfortableren Einstel‐
lung als in der Standardposition.
Page 50 of 317
48Sitze, Rückhaltesysteme
Sitzposition einstellen
In der Standardposition können die
drei Sitze der zweiten Sitzreihe ein‐
zeln in der Längsrichtung verschoben werden.
Griff unter dem Sitz ziehen, Sitz ver‐
schieben, Griff loslassen und Sitz ein‐
rasten lassen.
In der Komfortposition können die äu‐ ßeren Sitze zudem seitlich verscho‐ben werden, wenn die Rückenlehne
des mittleren Sitzes umgeklappt
wurde und als Armlehne verwendet
wird.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet wer‐
den.
Umstellen von der Standard- zur Komfortsitzposition ■ Kopfstütze des mittleren Sitzes durch Betätigen der Rastfeder nach
unten schieben 3 38.
■ Rückenlehne am mittleren Sitz
durch Ziehen an der Lasche um‐
klappen.
