OPEL ZAFIRA C 2015.5 Instruksjonsbok

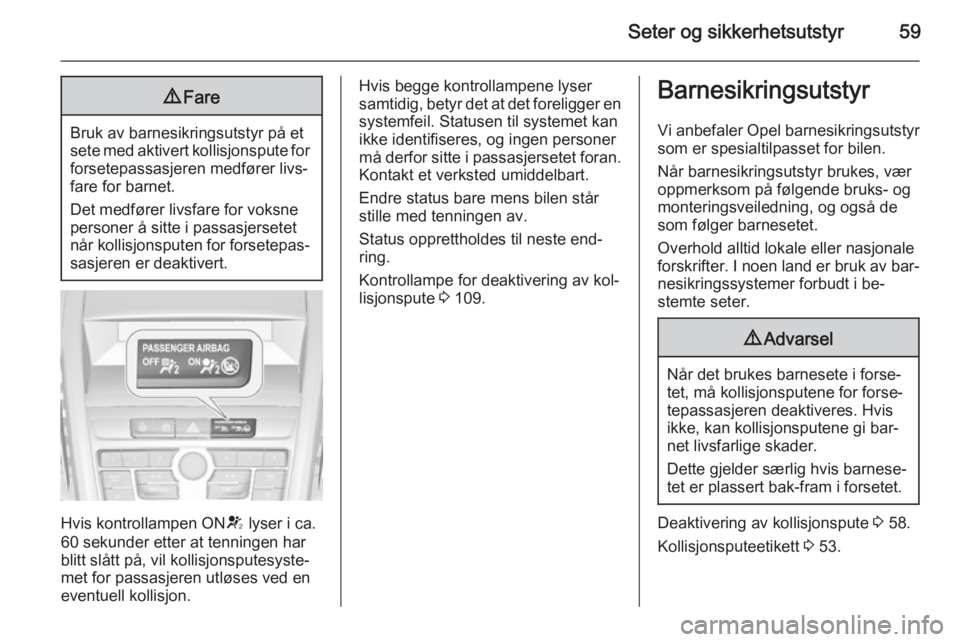

Seter og sikkerhetsutstyr599Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute for forsetepassasjeren medfører livs‐fare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet når kollisjonsputen for forsetepas‐
sasjeren er deaktivert.
Hvis kontrollampen ON V
lyser i ca.
60 sekunder etter at tenningen har
blitt slått på, vil kollisjonsputesyste‐
met for passasjeren utløses ved en
eventuell kollisjon.
Hvis begge kontrollampene lyser
samtidig, betyr det at det foreligger en
systemfeil. Statusen til systemet kan
ikke identifiseres, og ingen personer
må derfor sitte i passasjersetet foran. Kontakt et verksted umiddelbart.
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste end‐
ring.
Kontrollampe for deaktivering av kol‐
lisjonspute 3 109.Barnesikringsutstyr
Vi anbefaler Opel barnesikringsutstyr
som er spesialtilpasset for bilen.
Når barnesikringsutstyr brukes, vær
oppmerksom på følgende bruks- og
monteringsveiledning, og også de
som følger barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av bar‐
nesikringssystemer forbudt i be‐
stemte seter.9 Advarsel
Når det brukes barnesete i forse‐
tet, må kollisjonsputene for forse‐
tepassasjeren deaktiveres. Hvis ikke, kan kollisjonsputene gi bar‐
net livsfarlige skader.
Dette gjelder særlig hvis barnese‐
tet er plassert bak-fram i forsetet.
Deaktivering av kollisjonspute 3 58.
Kollisjonsputeetikett 3 53.

60Seter og sikkerhetsutstyr

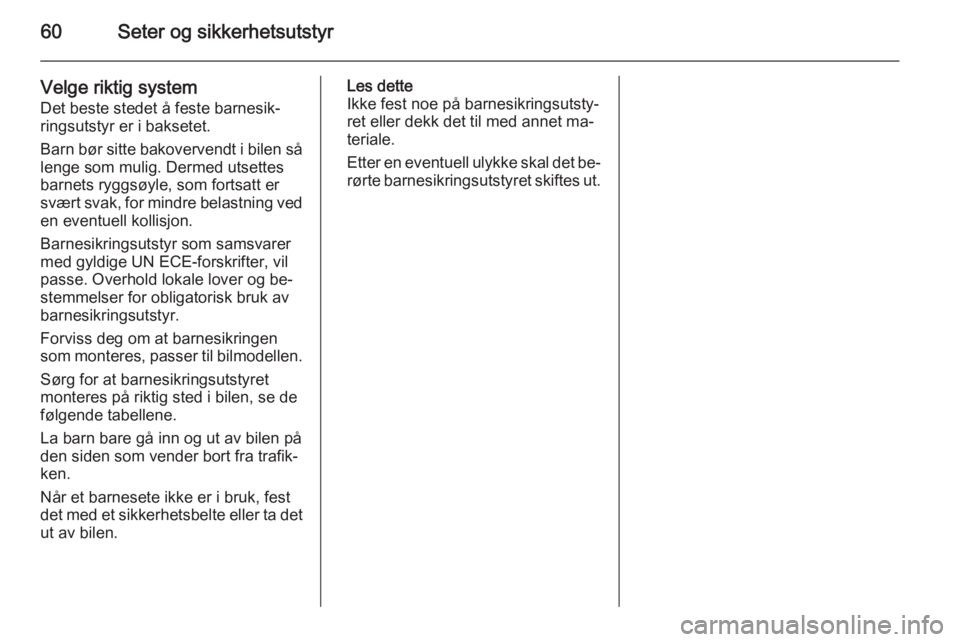

Velge riktig system
Det beste stedet å feste barnesik‐
ringsutstyr er i baksetet.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Barnesikringsutstyr som samsvarer
med gyldige UN ECE-forskrifter, vil
passe. Overhold lokale lover og be‐
stemmelser for obligatorisk bruk av
barnesikringsutstyr.
Forviss deg om at barnesikringen
som monteres, passer til bilmodellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når et barnesete ikke er i bruk, fest
det med et sikkerhetsbelte eller ta det
ut av bilen.Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet ma‐
teriale.
Etter en eventuell ulykke skal det be‐ rørte barnesikringsutstyret skiftes ut.

Seter og sikkerhetsutstyr61Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
På passasjersetet foranPå de ytre
setene i andre
radPå det midtre
setet i andre
radPå setene i
tredje rad
aktivert kollisjons‐
putedeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kg
eller ca. 10 månederXU 1UXUGruppe 0+: opptil 13 kg
eller ca. 2 årXU 1UXUGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 1UXUGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXXUXUGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXUXU1=hvis barnesikringsutstyret blir sikret med et trepunktssikkerhetsbelte: Juster setehøyden til øverste posisjon. Pass på
at bilens sikkerhetsbelte løper forover fra øvre festepunkt. Juster hellingen av bakre seterygg som nødvendig til en
vertikal posisjon for å sikre at beltet er stramt på spennesiden.U=til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen.

62Seter og sikkerhetsutstyr

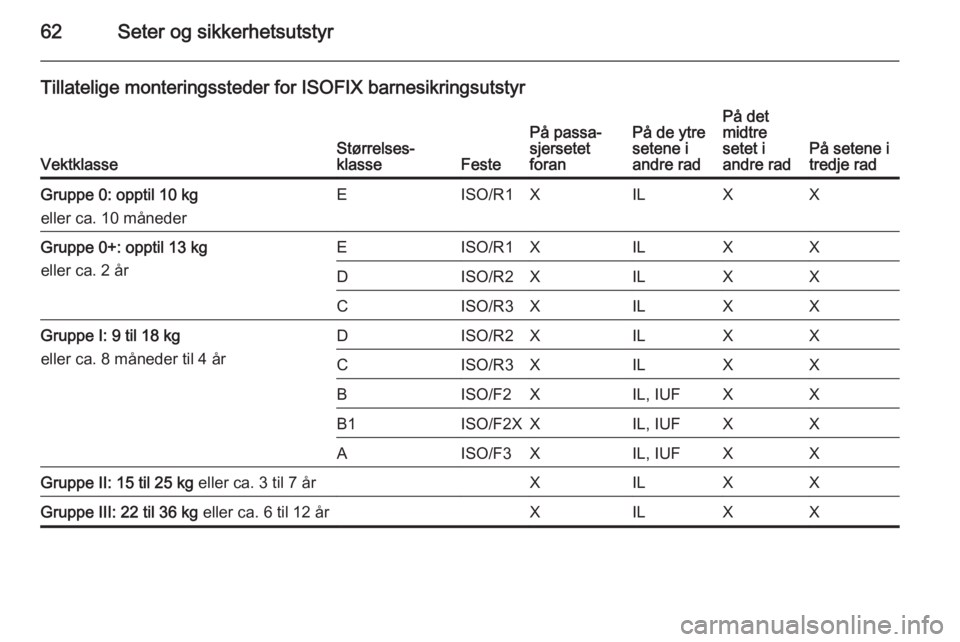

Tillatelige monteringssteder for ISOFIX barnesikringsutstyr
VektklasseStørrelses‐
klasseFeste
På passa‐
sjersetet
foranPå de ytre
setene i
andre radPå det
midtre
setet i
andre rad
På setene i
tredje rad
Gruppe 0: opptil 10 kg
eller ca. 10 månederEISO/R1XILXXGruppe 0+: opptil 13 kg
eller ca. 2 årEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGruppe II: 15 til 25 kg eller ca. 3 til 7 årXILXXGruppe III: 22 til 36 kg eller ca. 6 til 12 årXILXX

Seter og sikkerhetsutstyr63

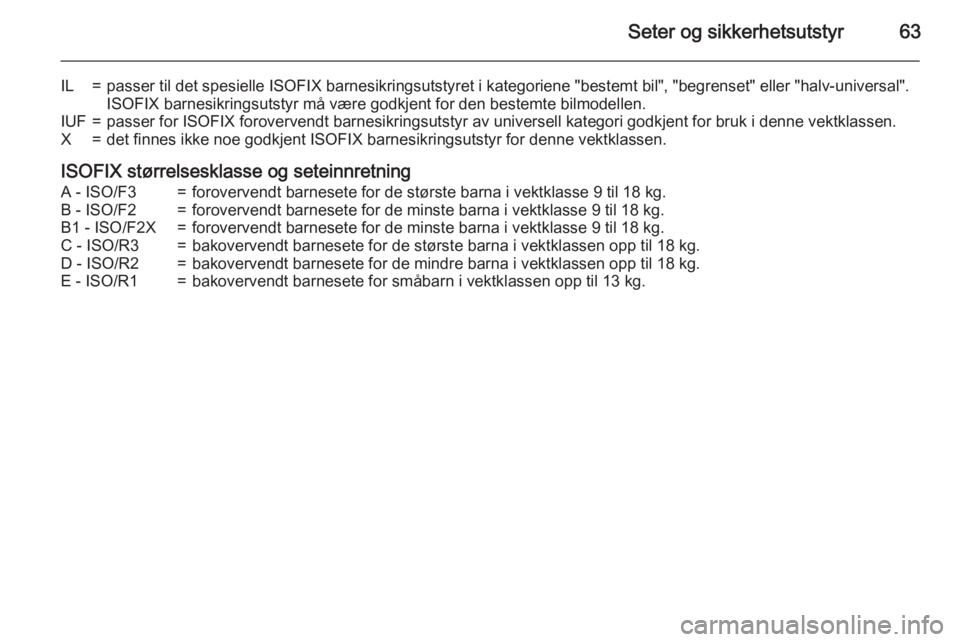

IL=passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

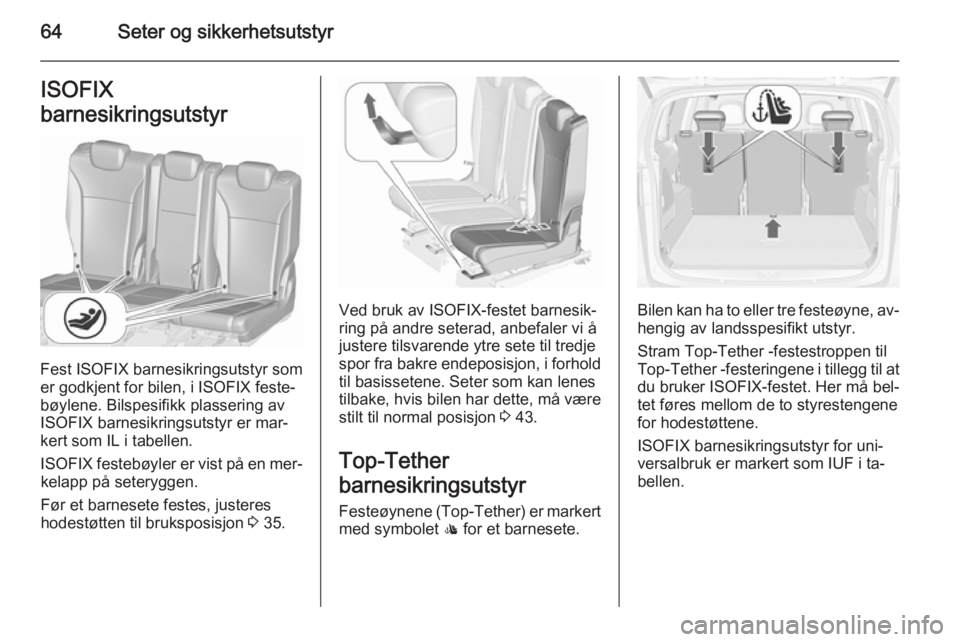

64Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Før et barnesete festes, justeres
hodestøtten til bruksposisjon 3 35.
Ved bruk av ISOFIX-festet barnesik‐
ring på andre seterad, anbefaler vi å
justere tilsvarende ytre sete til tredje
spor fra bakre endeposisjon, i forhold
til basissetene. Seter som kan lenes
tilbake, hvis bilen har dette, må være
stilt til normal posisjon 3 43.
Top-Tether
barnesikringsutstyr
Festeøynene ( Top-Tether) er markert
med symbolet : for et barnesete.Bilen kan ha to eller tre festeøyne, av‐
hengig av landsspesifikt utstyr.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.

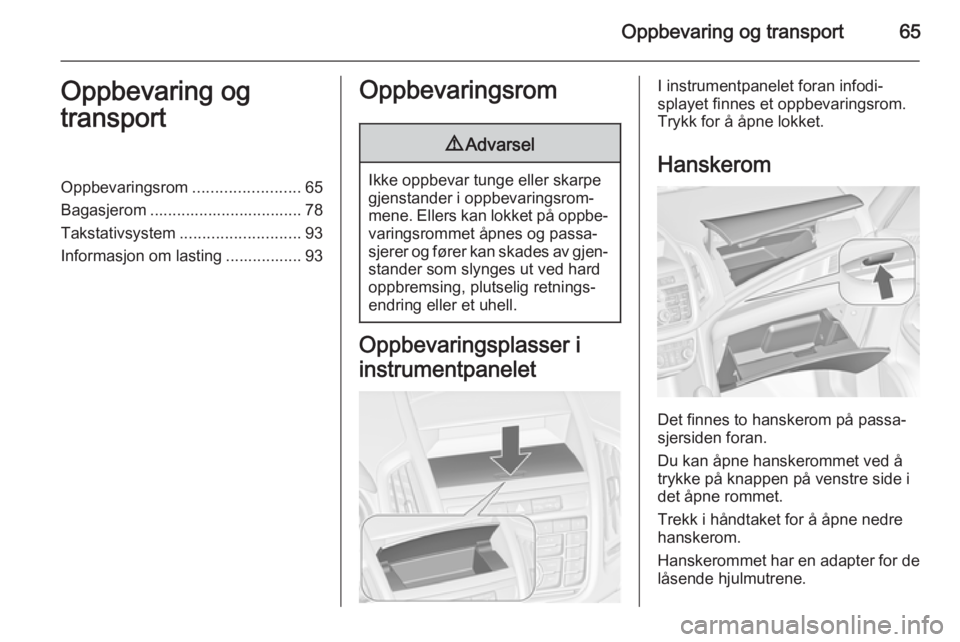

Oppbevaring og transport65Oppbevaring og
transportOppbevaringsrom ........................65
Bagasjerom .................................. 78
Takstativsystem ........................... 93
Informasjon om lasting ................. 93Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
I instrumentpanelet foran infodi‐
splayet finnes et oppbevaringsrom.
Trykk for å åpne lokket.
Hanskerom
Det finnes to hanskerom på passa‐
sjersiden foran.
Du kan åpne hanskerommet ved å
trykke på knappen på venstre side i
det åpne rommet.
Trekk i håndtaket for å åpne nedre
hanskerom.
Hanskerommet har en adapter for de låsende hjulmutrene.

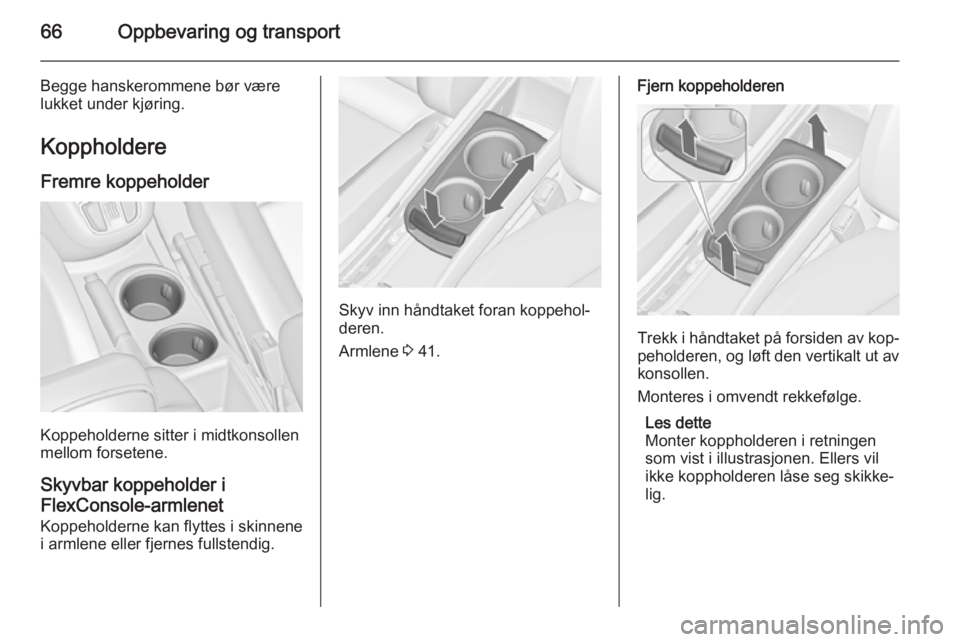

66Oppbevaring og transport
Begge hanskerommene bør være
lukket under kjøring.
Koppholdere
Fremre koppeholder
Koppeholderne sitter i midtkonsollen
mellom forsetene.
Skyvbar koppeholder i FlexConsole-armlenet
Koppeholderne kan flyttes i skinnene
i armlene eller fjernes fullstendig.
Skyv inn håndtaket foran koppehol‐
deren.
Armlene 3 41.
Fjern koppeholderen
Trekk i håndtaket på forsiden av kop‐
peholderen, og løft den vertikalt ut av
konsollen.
Monteres i omvendt rekkefølge.
Les dette
Monter koppholderen i retningen
som vist i illustrasjonen. Ellers vil
ikke koppholderen låse seg skikke‐
lig.

Oppbevaring og transport67

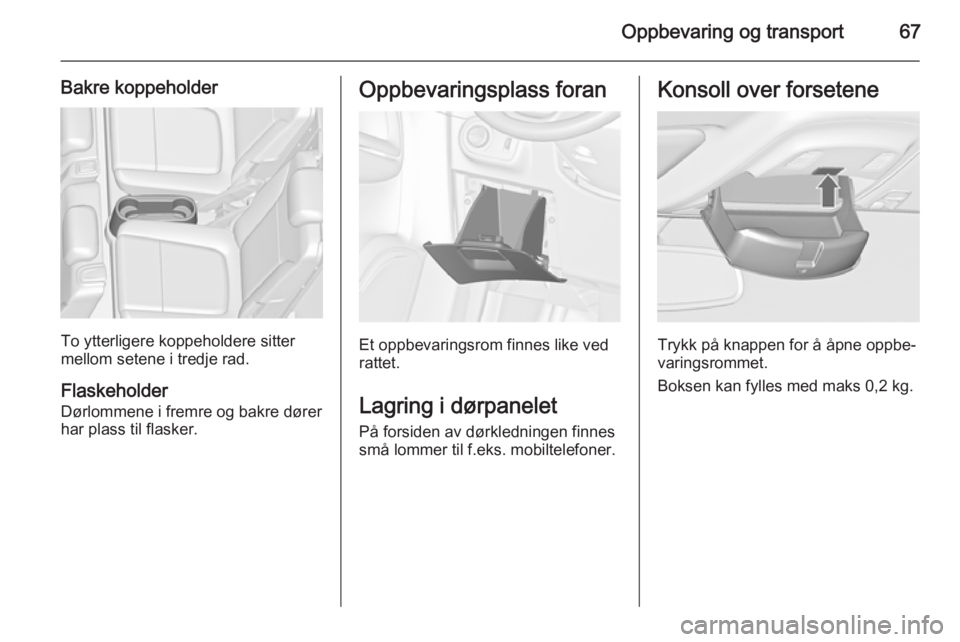

Bakre koppeholder
To ytterligere koppeholdere sitter
mellom setene i tredje rad.
Flaskeholder
Dørlommene i fremre og bakre dører
har plass til flasker.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Lagring i dørpanelet På forsiden av dørkledningen finnes
små lommer til f.eks. mobiltelefoner.
Konsoll over forsetene
Trykk på knappen for å åpne oppbe‐
varingsrommet.
Boksen kan fylles med maks 0,2 kg.

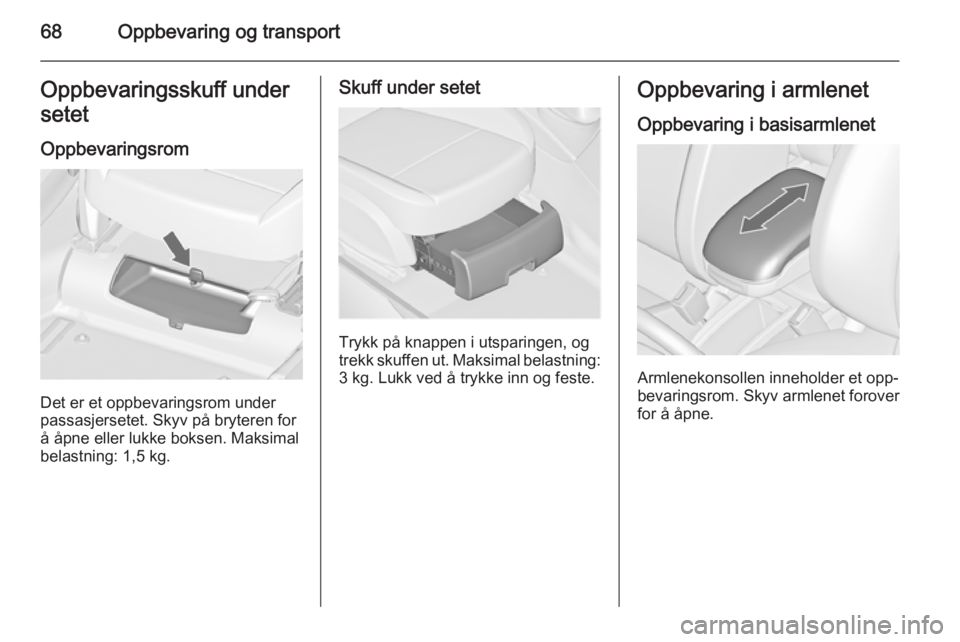

68Oppbevaring og transportOppbevaringsskuff under
setet
Oppbevaringsrom
Det er et oppbevaringsrom under
passasjersetet. Skyv på bryteren for å åpne eller lukke boksen. Maksimal
belastning: 1,5 kg.
Skuff under setet
Trykk på knappen i utsparingen, og
trekk skuffen ut. Maksimal belastning: 3 kg. Lukk ved å trykke inn og feste.
Oppbevaring i armlenet
Oppbevaring i basisarmlenet
Armlenekonsollen inneholder et opp‐
bevaringsrom. Skyv armlenet forover for å åpne.
