OPEL ZAFIRA C 2015.5 Instruksjonsbok

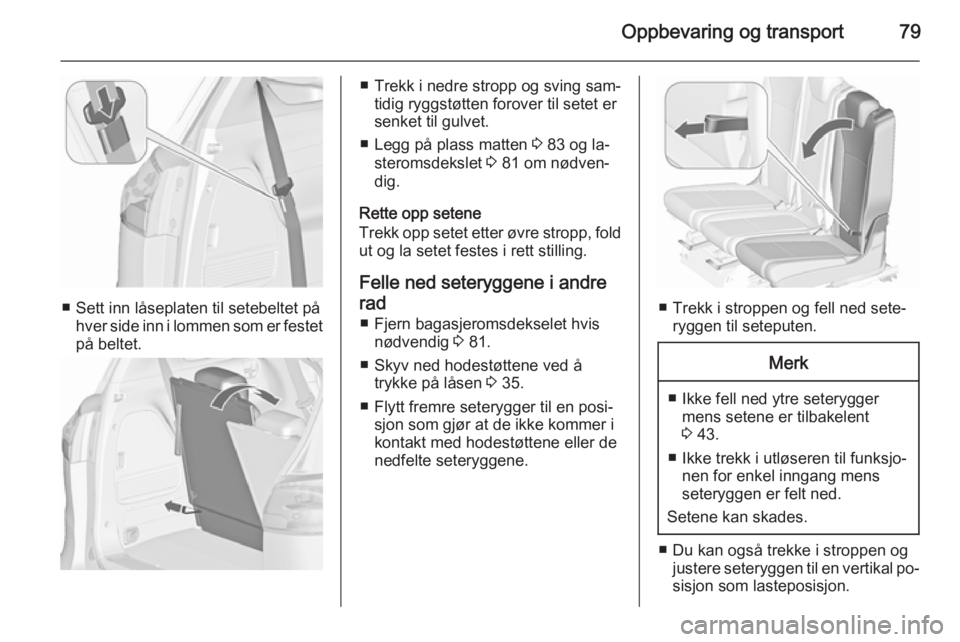

Oppbevaring og transport79
■ Sett inn låseplaten til setebeltet påhver side inn i lommen som er festetpå beltet.
■ Trekk i nedre stropp og sving sam‐ tidig ryggstøtten forover til setet er
senket til gulvet.
■ Legg på plass matten 3 83 og la‐
steromsdekslet 3 81 om nødven‐
dig.
Rette opp setene
Trekk opp setet etter øvre stropp, fold ut og la setet festes i rett stilling.
Felle ned seteryggene i andre
rad ■ Fjern bagasjeromsdekselet hvis nødvendig 3 81.
■ Skyv ned hodestøttene ved å trykke på låsen 3 35.
■ Flytt fremre seterygger til en posi‐ sjon som gjør at de ikke kommer i
kontakt med hodestøttene eller de
nedfelte seteryggene.
■ Trekk i stroppen og fell ned sete‐ ryggen til seteputen.
Merk
■ Ikke fell ned ytre seteryggermens setene er tilbakelent
3 43.
■ Ikke trekk i utløseren til funksjo‐ nen for enkel inngang mens
seteryggen er felt ned.
Setene kan skades.
■ Du kan også trekke i stroppen og justere seteryggen til en vertikal po‐
sisjon som lasteposisjon.

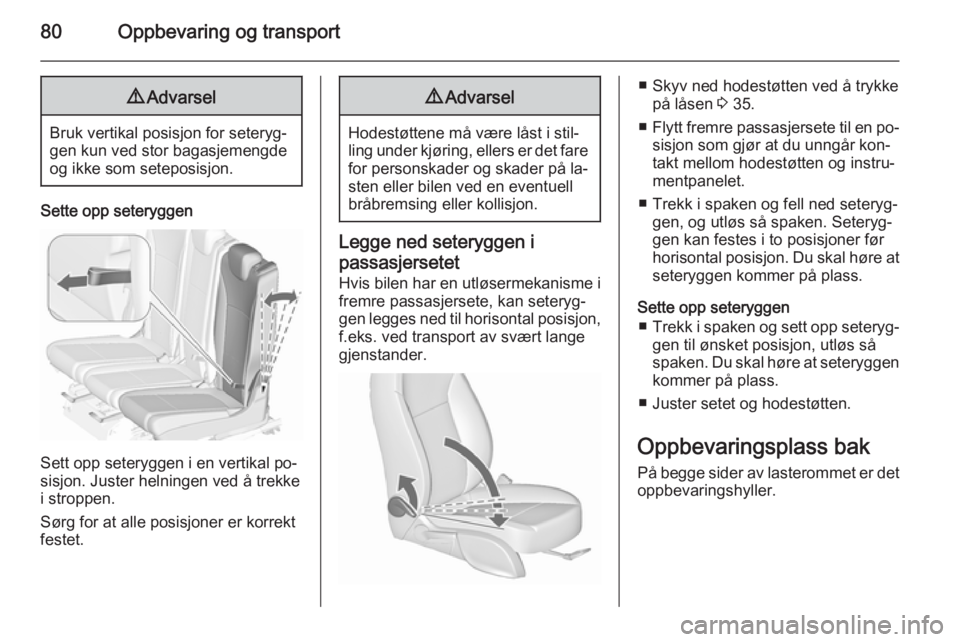

80Oppbevaring og transport9Advarsel
Bruk vertikal posisjon for seteryg‐
gen kun ved stor bagasjemengde
og ikke som seteposisjon.
Sette opp seteryggen
Sett opp seteryggen i en vertikal po‐
sisjon. Juster helningen ved å trekke
i stroppen.
Sørg for at alle posisjoner er korrekt
festet.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på la‐
sten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Legge ned seteryggen i
passasjersetet
Hvis bilen har en utløsermekanisme i
fremre passasjersete, kan seteryg‐
gen legges ned til horisontal posisjon, f.eks. ved transport av svært lange
gjenstander.
■ Skyv ned hodestøtten ved å trykke på låsen 3 35.
■ Flytt fremre passasjersete til en po‐
sisjon som gjør at du unngår kon‐
takt mellom hodestøtten og instru‐
mentpanelet.
■ Trekk i spaken og fell ned seteryg‐ gen, og utløs så spaken. Seteryg‐
gen kan festes i to posisjoner før
horisontal posisjon. Du skal høre at
seteryggen kommer på plass.
Sette opp seteryggen ■ Trekk i spaken og sett opp seteryg‐
gen til ønsket posisjon, utløs så
spaken. Du skal høre at seteryggen
kommer på plass.
■ Juster setet og hodestøtten.
Oppbevaringsplass bak På begge sider av lasterommet er det oppbevaringshyller.

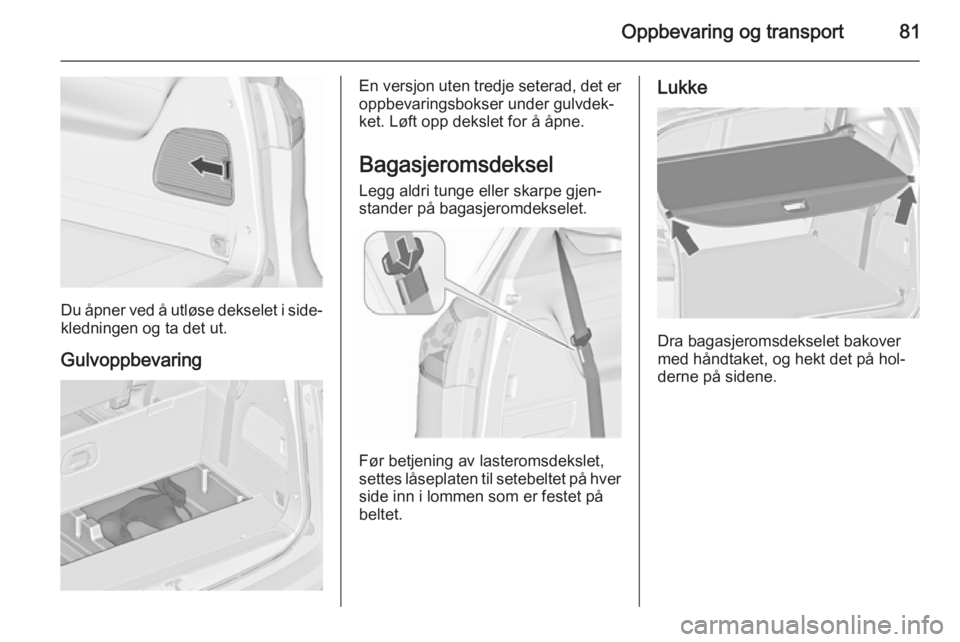

Oppbevaring og transport81
Du åpner ved å utløse dekselet i side‐kledningen og ta det ut.
Gulvoppbevaring
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Løft opp dekslet for å åpne.
BagasjeromsdekselLegg aldri tunge eller skarpe gjen‐
stander på bagasjeromdekselet.
Før betjening av lasteromsdekslet,
settes låseplaten til setebeltet på hver side inn i lommen som er festet på
beltet.
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på hol‐
derne på sidene.

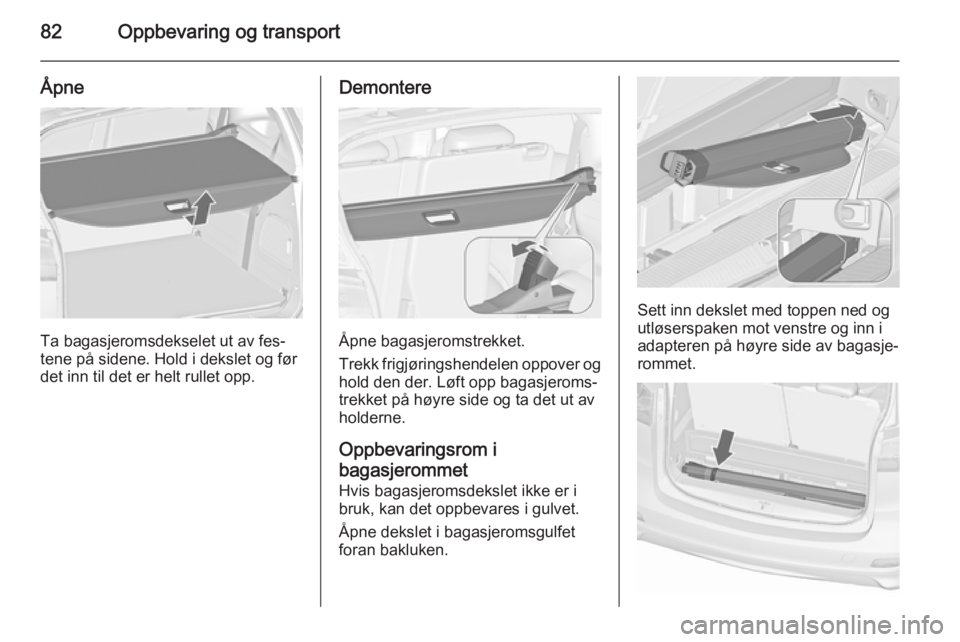

82Oppbevaring og transport
Åpne
Ta bagasjeromsdekselet ut av fes‐
tene på sidene. Hold i dekslet og før
det inn til det er helt rullet opp.
Demontere
Åpne bagasjeromstrekket.
Trekk frigjøringshendelen oppover og hold den der. Løft opp bagasjeroms‐
trekket på høyre side og ta det ut av
holderne.
Oppbevaringsrom i
bagasjerommet Hvis bagasjeromsdekslet ikke er ibruk, kan det oppbevares i gulvet.
Åpne dekslet i bagasjeromsgulfet
foran bakluken.
Sett inn dekslet med toppen ned og
utløserspaken mot venstre og inn i
adapteren på høyre side av bagasje‐
rommet.

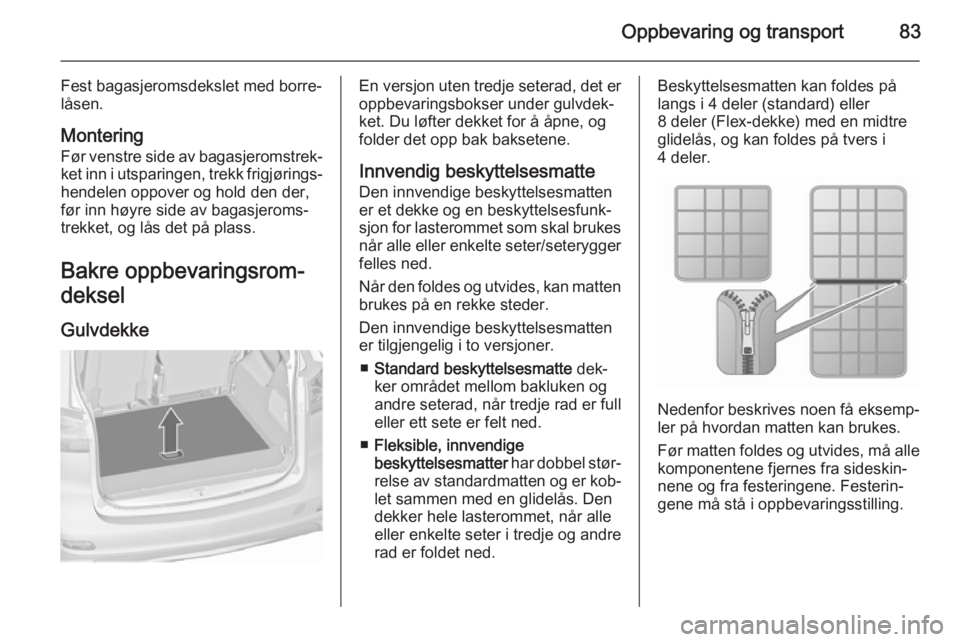

Oppbevaring og transport83
Fest bagasjeromsdekslet med borre‐
låsen.
Montering
Før venstre side av bagasjeromstrek‐
ket inn i utsparingen, trekk frigjørings‐ hendelen oppover og hold den der,
før inn høyre side av bagasjeroms‐
trekket, og lås det på plass.
Bakre oppbevaringsrom‐ deksel
GulvdekkeEn versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Du løfter dekket for å åpne, og
folder det opp bak baksetene.
Innvendig beskyttelsesmatte Den innvendige beskyttelsesmattener et dekke og en beskyttelsesfunk‐sjon for lasterommet som skal brukes
når alle eller enkelte seter/seterygger
felles ned.
Når den foldes og utvides, kan matten
brukes på en rekke steder.
Den innvendige beskyttelsesmatten
er tilgjengelig i to versjoner.
■ Standard beskyttelsesmatte dek‐
ker området mellom bakluken og
andre seterad, når tredje rad er full
eller ett sete er felt ned.
■ Fleksible, innvendige
beskyttelsesmatter har dobbel stør‐
relse av standardmatten og er kob‐
let sammen med en glidelås. Den
dekker hele lasterommet, når alle
eller enkelte seter i tredje og andre
rad er foldet ned.Beskyttelsesmatten kan foldes på
langs i 4 deler (standard) eller
8 deler (Flex-dekke) med en midtre
glidelås, og kan foldes på tvers i
4 deler.
Nedenfor beskrives noen få eksemp‐
ler på hvordan matten kan brukes.
Før matten foldes og utvides, må alle komponentene fjernes fra sideskin‐
nene og fra festeringene. Festerin‐
gene må stå i oppbevaringsstilling.

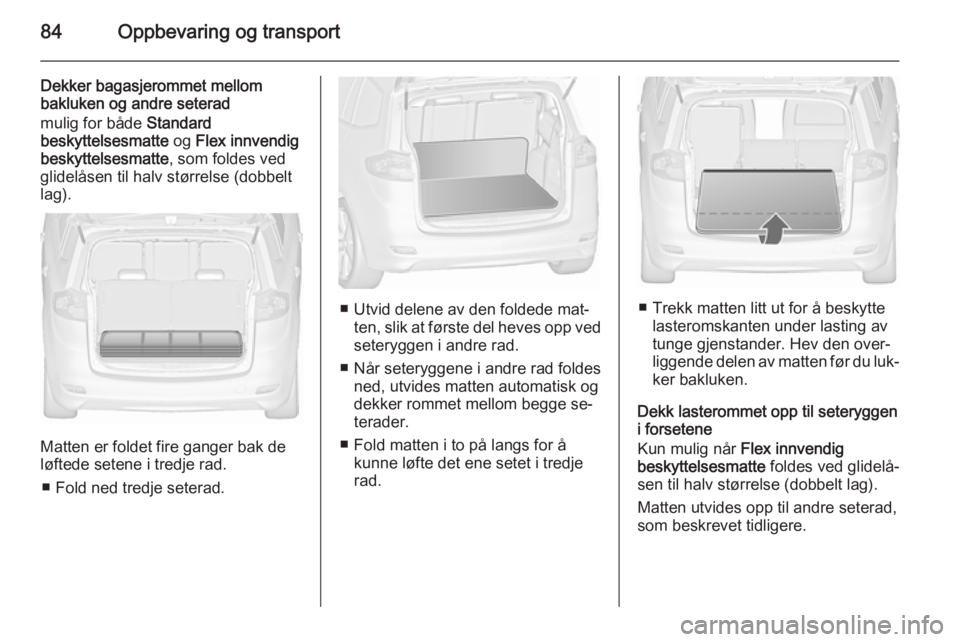

84Oppbevaring og transport
Dekker bagasjerommet mellom
bakluken og andre seterad
mulig for både Standard
beskyttelsesmatte og Flex innvendig
beskyttelsesmatte , som foldes ved
glidelåsen til halv størrelse (dobbelt lag).
Matten er foldet fire ganger bak de
løftede setene i tredje rad.
■ Fold ned tredje seterad.
■ Utvid delene av den foldede mat‐ ten, slik at første del heves opp ved
seteryggen i andre rad.
■ Når seteryggene i andre rad foldes ned, utvides matten automatisk og
dekker rommet mellom begge se‐
terader.
■ Fold matten i to på langs for å kunne løfte det ene setet i tredje
rad.■ Trekk matten litt ut for å beskytte lasteromskanten under lasting av
tunge gjenstander. Hev den over‐
liggende delen av matten før du luk‐ ker bakluken.
Dekk lasterommet opp til seteryggen
i forsetene
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Matten utvides opp til andre seterad,
som beskrevet tidligere.

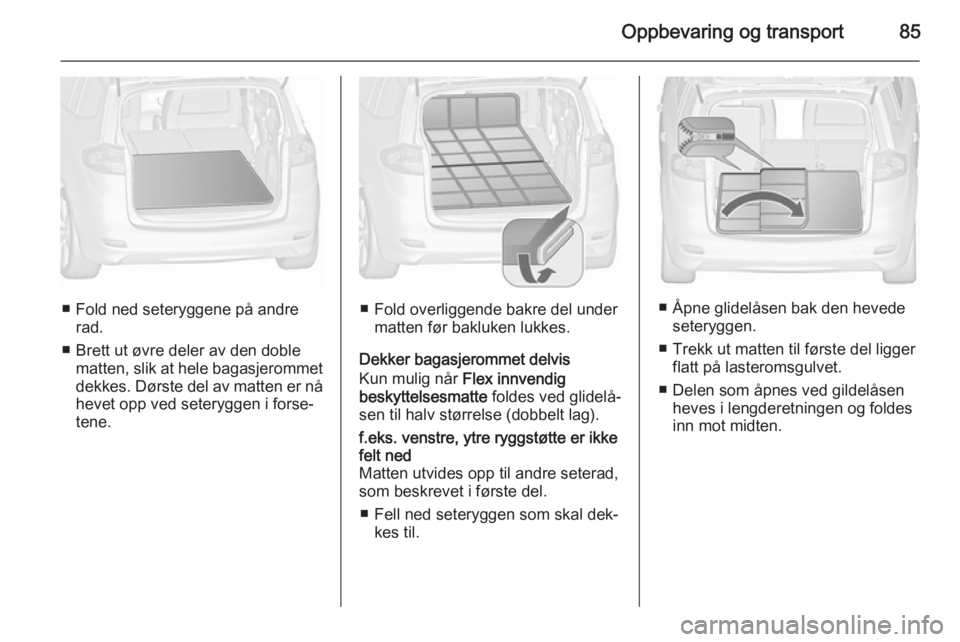

Oppbevaring og transport85
■ Fold ned seteryggene på andrerad.
■ Brett ut øvre deler av den doble matten, slik at hele bagasjerommet
dekkes. Dørste del av matten er nå hevet opp ved seteryggen i forse‐
tene.■ Fold overliggende bakre del under matten før bakluken lukkes.
Dekker bagasjerommet delvis
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
f.eks. venstre, ytre ryggstøtte er ikke
felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
■ Fell ned seteryggen som skal dek‐ kes til.
■ Åpne glidelåsen bak den hevedeseteryggen.
■ Trekk ut matten til første del ligger flatt på lasteromsgulvet.
■ Delen som åpnes ved gildelåsen heves i lengderetningen og foldes
inn mot midten.

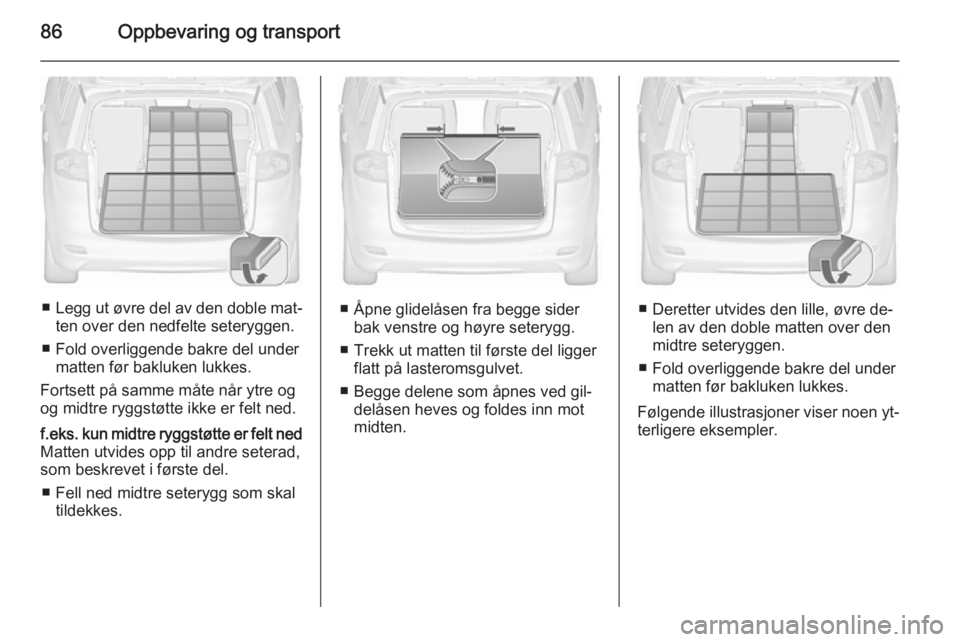

86Oppbevaring og transport
■Legg ut øvre del av den doble mat‐
ten over den nedfelte seteryggen.
■ Fold overliggende bakre del under matten før bakluken lukkes.
Fortsett på samme måte når ytre og
og midtre ryggstøtte ikke er felt ned.
f.eks. kun midtre ryggstøtte er felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
■ Fell ned midtre seterygg som skal tildekkes.
■ Åpne glidelåsen fra begge siderbak venstre og høyre seterygg.
■ Trekk ut matten til første del ligger flatt på lasteromsgulvet.
■ Begge delene som åpnes ved gil‐ delåsen heves og foldes inn mot
midten.■ Deretter utvides den lille, øvre de‐ len av den doble matten over den
midtre seteryggen.
■ Fold overliggende bakre del under matten før bakluken lukkes.
Følgende illustrasjoner viser noen yt‐
terligere eksempler.

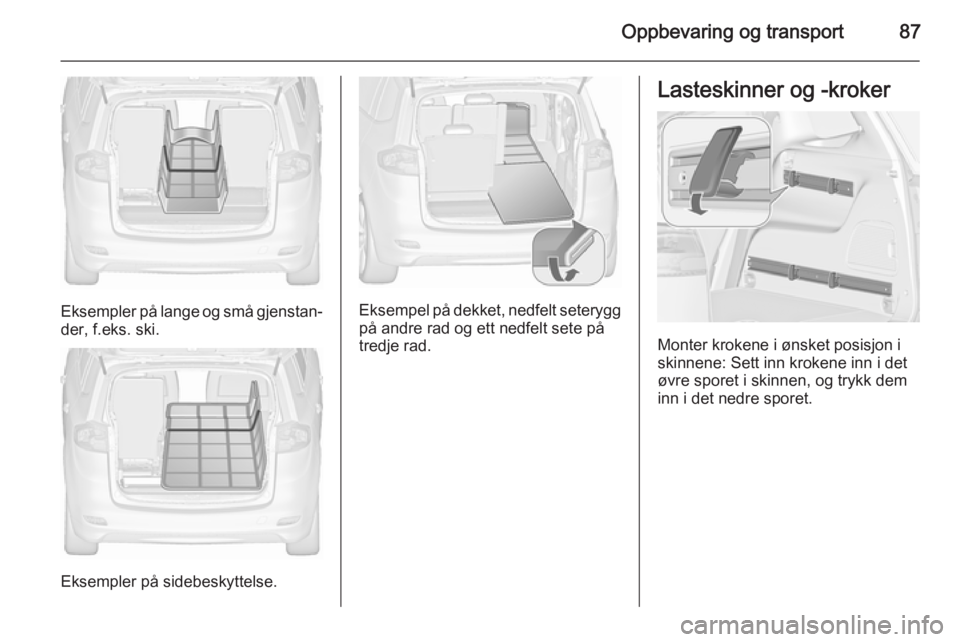

Oppbevaring og transport87
Eksempler på lange og små gjenstan‐
der, f.eks. ski.
Eksempler på sidebeskyttelse.
Eksempel på dekket, nedfelt seterygg
på andre rad og ett nedfelt sete på
tredje rad.
Lasteskinner og -kroker
Monter krokene i ønsket posisjon i
skinnene: Sett inn krokene inn i det øvre sporet i skinnen, og trykk dem
inn i det nedre sporet.

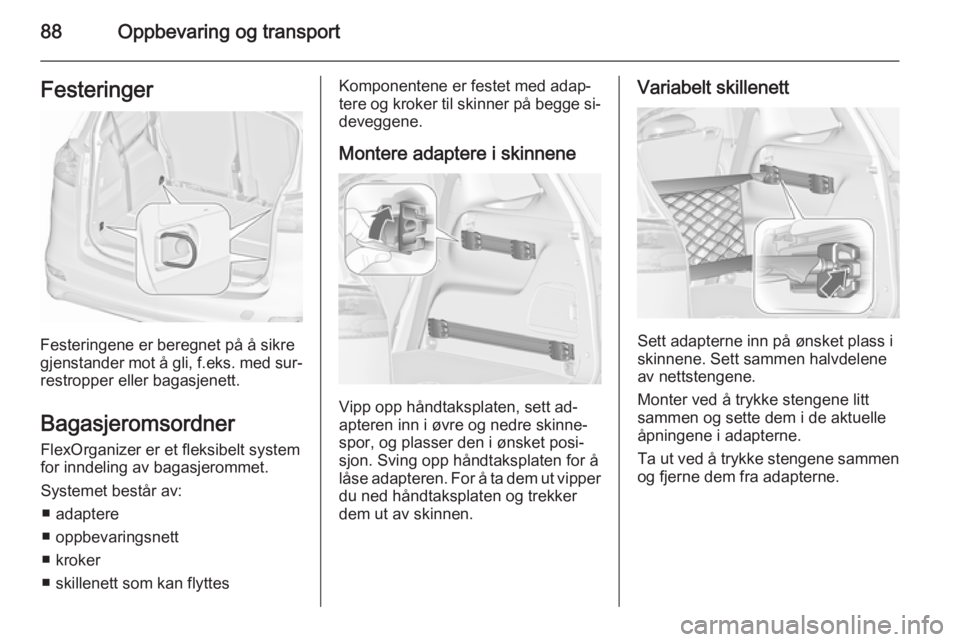

88Oppbevaring og transportFesteringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ■ adaptere
■ oppbevaringsnett
■ kroker
■ skillenett som kan flyttes
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
