OPEL ZAFIRA C 2015.5 Instruktionsbok

Bilvård249

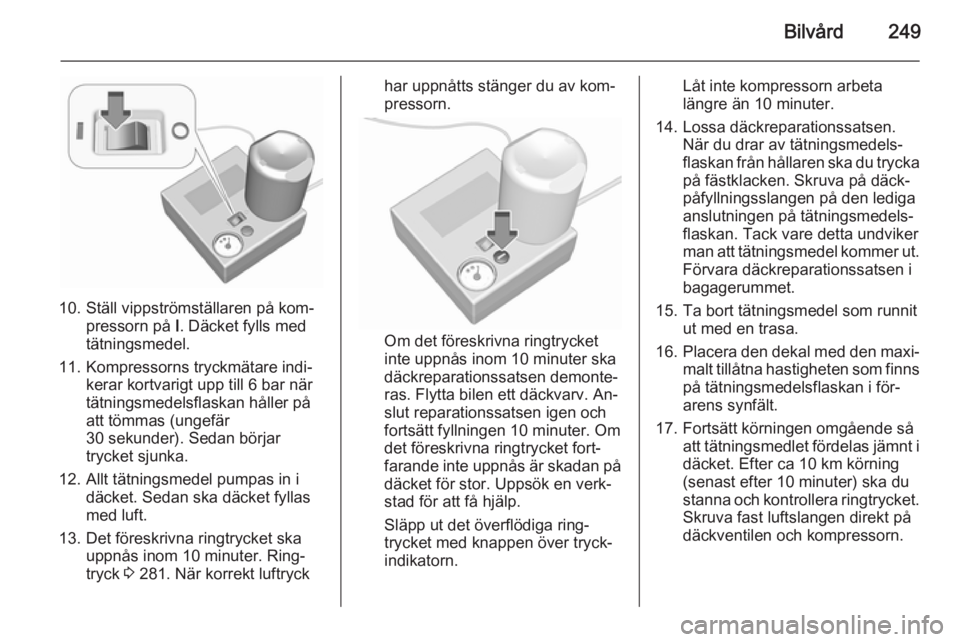

10. Ställ vippströmställaren på kom‐pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 281. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska du
stanna och kontrollera ringtrycket.
Skruva fast luftslangen direkt på
däckventilen och kompressorn.

250Bilvård

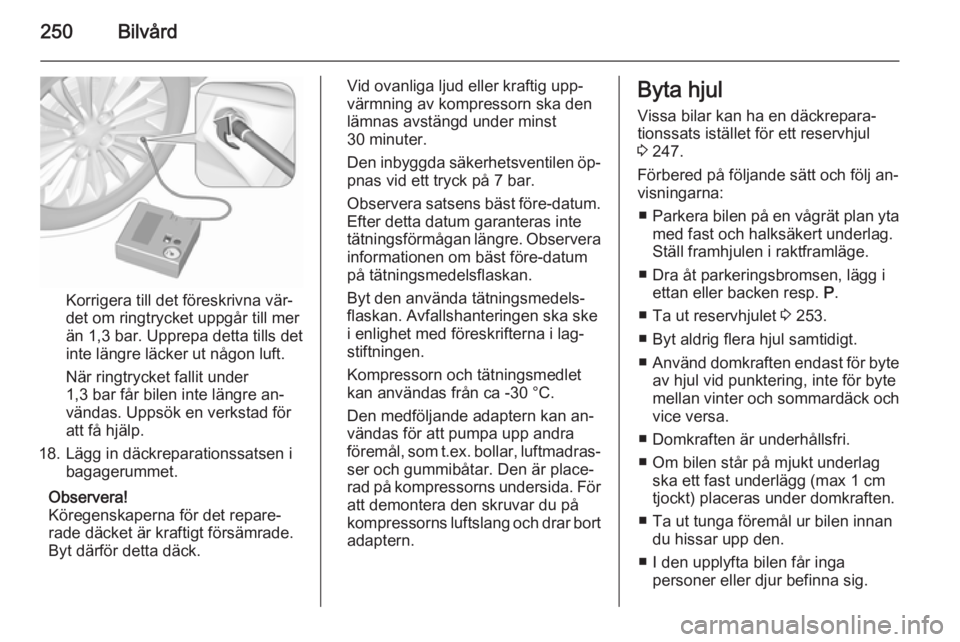

Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.Byta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 247.
Förbered på följande sätt och följ an‐
visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.
Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet 3 253.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och vice versa.
■ Domkraften är underhållsfri.
■ Om bilen står på mjukt underlag ska ett fast underlägg (max 1 cm
tjockt) placeras under domkraften.
■ Ta ut tunga föremål ur bilen innan du hissar upp den.
■ I den upplyfta bilen får inga personer eller djur befinna sig.

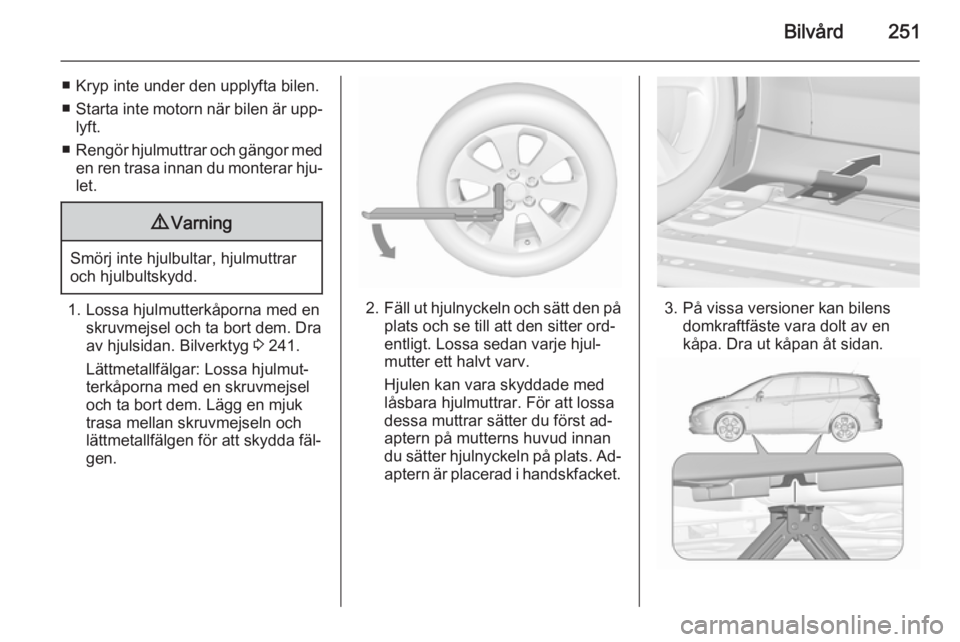

Bilvård251
■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upp‐
lyft.
■ Rengör hjulmuttrar och gängor med
en ren trasa innan du monterar hju‐ let.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 241.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.2. Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter ord‐
entligt. Lossa sedan varje hjul‐
mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först ad‐
aptern på mutterns huvud innan
du sätter hjulnyckeln på plats. Ad‐
aptern är placerad i handskfacket.3. På vissa versioner kan bilens domkraftfäste vara dolt av en
kåpa. Dra ut kåpan åt sidan.

252Bilvård

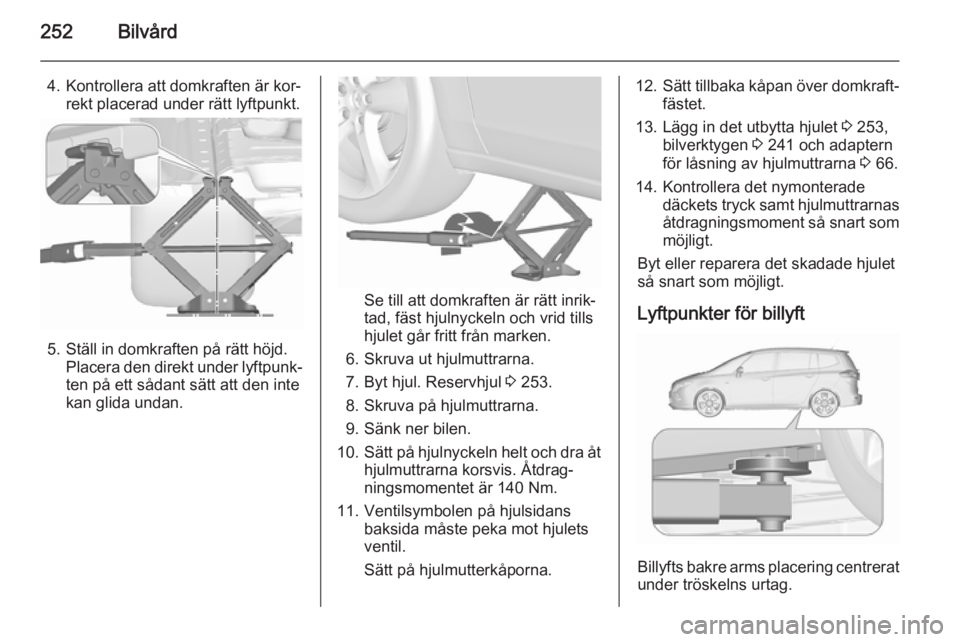

4. Kontrollera att domkraften är kor‐rekt placerad under rätt lyftpunkt.
5. Ställ in domkraften på rätt höjd.Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.
Se till att domkraften är rätt inrik‐
tad, fäst hjulnyckeln och vrid tills
hjulet går fritt från marken.
6. Skruva ut hjulmuttrarna.
7. Byt hjul. Reservhjul 3 253.
8. Skruva på hjulmuttrarna. 9. Sänk ner bilen.
10. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
11. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
12. Sätt tillbaka kåpan över domkraft‐
fästet.
13. Lägg in det utbytta hjulet 3 253,
bilverktygen 3 241 och adaptern
för låsning av hjulmuttrarna 3 66.
14. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnasåtdragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.
Lyftpunkter för billyft
Billyfts bakre arms placering centrerat under tröskelns urtag.

Bilvård253
Billyfts främre arms placering mot
underredet.
Reservhjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul, och i så fall gäller mot‐
svarande hastighetsgränser, även
om ingen dekal indikerar detta. Besök
en verkstad för att kontrollera gäl‐
lande hastighetsgräns.
Reservhjulet har en stålfälg.
Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller an‐ vänds tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet finns i en hållare under
bilens golv.
1. Öppna förvaringsfacket i bagage‐ rummet 3 241.
2. Ta bort bägge locken ovanför sex‐
kantbultarna.
3. Sätt på hjulnyckeln på en bult och
vrid den moturs tills ett motstånd kan kännas.
4. Gör på samma sätt med den andra bulten.
5. Lyft reservhjulshållaren och haka av bägge hakarna.
6. Sänk ned reservhjulshållaren.

254Bilvård

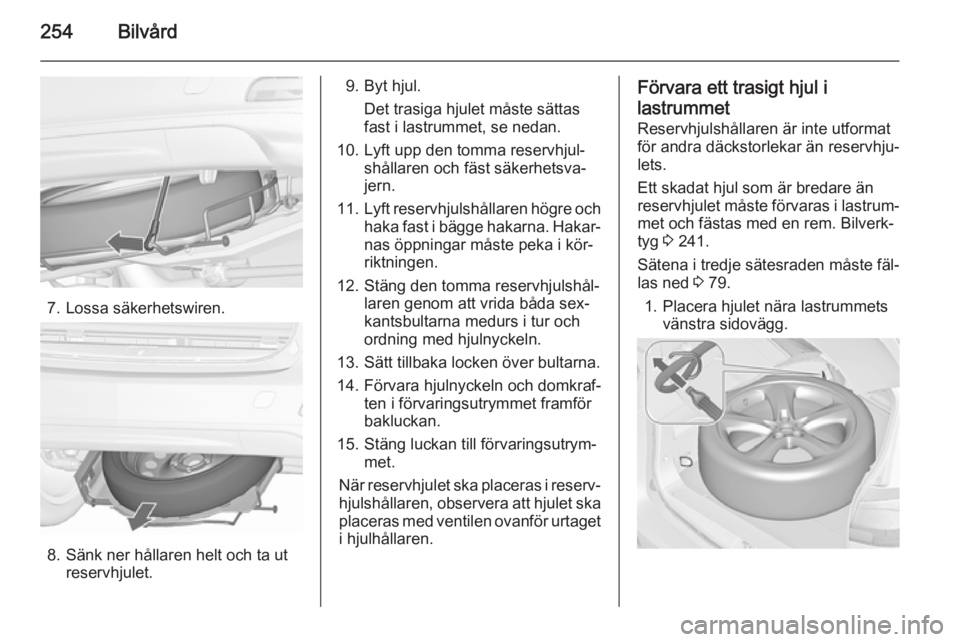

7. Lossa säkerhetswiren.
8. Sänk ner hållaren helt och ta utreservhjulet.
9. Byt hjul.
Det trasiga hjulet måste sättasfast i lastrummet, se nedan.
10. Lyft upp den tomma reservhjul‐ shållaren och fäst säkerhetsva‐
jern.
11. Lyft reservhjulshållaren högre och
haka fast i bägge hakarna. Hakar‐
nas öppningar måste peka i kör‐
riktningen.
12. Stäng den tomma reservhjulshål‐ laren genom att vrida båda sex‐
kantsbultarna medurs i tur och
ordning med hjulnyckeln.
13. Sätt tillbaka locken över bultarna.
14. Förvara hjulnyckeln och domkraf‐ ten i förvaringsutrymmet framför
bakluckan.
15. Stäng luckan till förvaringsutrym‐ met.
När reservhjulet ska placeras i reserv‐
hjulshållaren, observera att hjulet ska placeras med ventilen ovanför urtaget
i hjulhållaren.Förvara ett trasigt hjul i
lastrummet Reservhjulshållaren är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Ett skadat hjul som är bredare än
reservhjulet måste förvaras i lastrum‐ met och fästas med en rem. Bilverk‐
tyg 3 241.
Sätena i tredje sätesraden måste fäl‐
las ned 3 79.
1. Placera hjulet nära lastrummets vänstra sidovägg.

Bilvård255

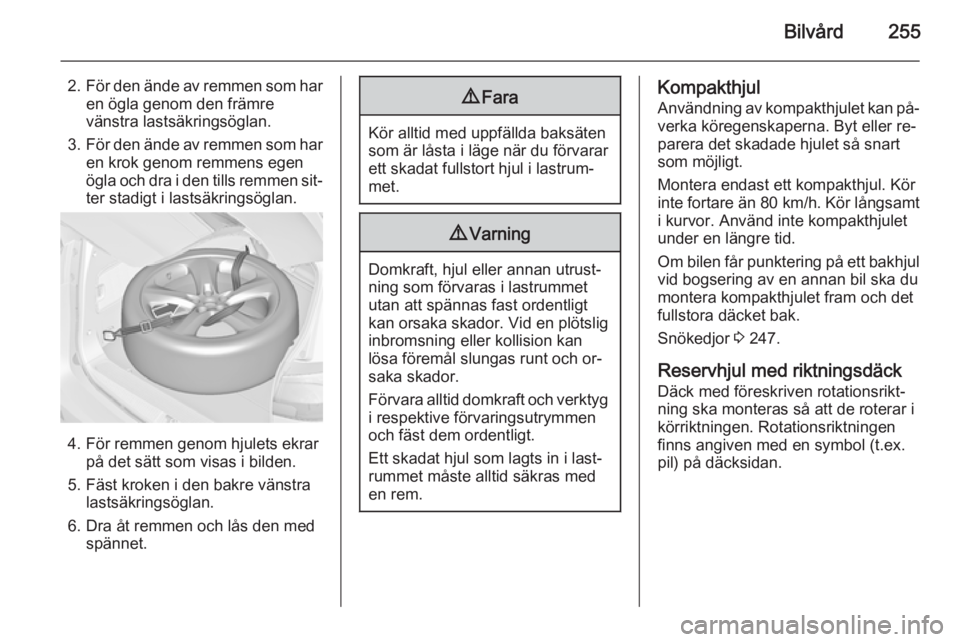

2.För den ände av remmen som har
en ögla genom den främre
vänstra lastsäkringsöglan.
3. För den ände av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen sit‐
ter stadigt i lastsäkringsöglan.
4. För remmen genom hjulets ekrar på det sätt som visas i bilden.
5. Fäst kroken i den bakre vänstra lastsäkringsöglan.
6. Dra åt remmen och lås den med spännet.
9 Fara
Kör alltid med uppfällda baksäten
som är låsta i läge när du förvarar ett skadat fullstort hjul i lastrum‐met.
9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och or‐
saka skador.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Ett skadat hjul som lagts in i last‐
rummet måste alltid säkras med
en rem.
Kompakthjul
Användning av kompakthjulet kan på‐
verka köregenskaperna. Byt eller re‐
parera det skadade hjulet så snart
som möjligt.
Montera endast ett kompakthjul. Kör inte fortare än 80 km/h. Kör långsamt
i kurvor. Använd inte kompakthjulet
under en längre tid.
Om bilen får punktering på ett bakhjul vid bogsering av en annan bil ska du
montera kompakthjulet fram och det fullstora däcket bak.
Snökedjor 3 247.
Reservhjul med riktningsdäck
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex. pil) på däcksidan.

256Bilvård

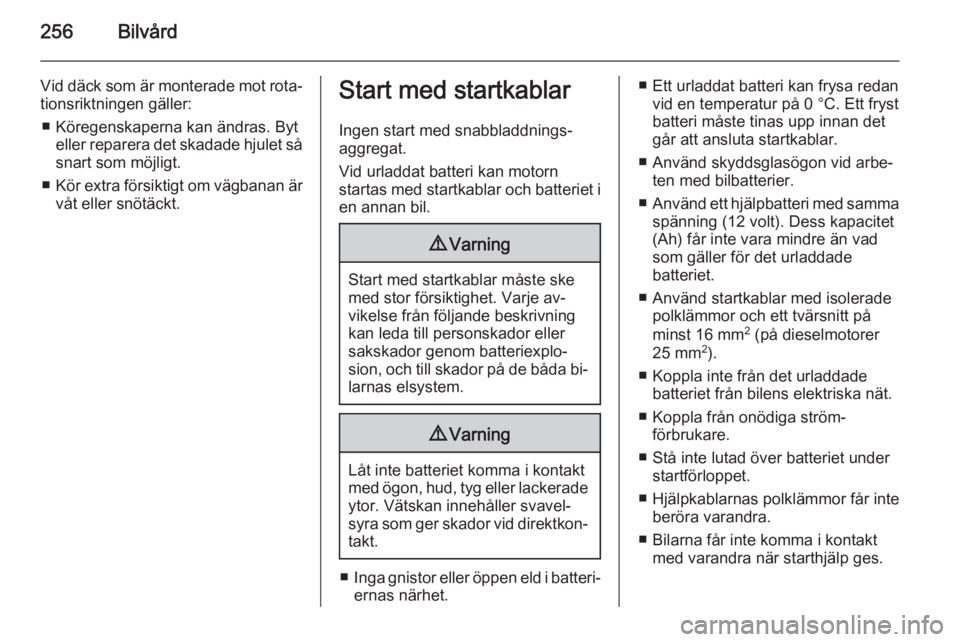

Vid däck som är monterade mot rota‐tionsriktningen gäller:
■ Köregenskaperna kan ändras. Byt eller reparera det skadade hjulet så
snart som möjligt.
■ Kör extra försiktigt om vägbanan är
våt eller snötäckt.Start med startkablar
Ingen start med snabbladdnings‐
aggregat.
Vid urladdat batteri kan motorn
startas med startkablar och batteriet i
en annan bil.9 Varning
Start med startkablar måste ske
med stor försiktighet. Varje av‐
vikelse från följande beskrivning kan leda till personskador eller
sakskador genom batteriexplo‐
sion, och till skador på de båda bi‐ larnas elsystem.
9 Varning
Låt inte batteriet komma i kontakt
med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel‐
syra som ger skador vid direktkon‐
takt.
■ Inga gnistor eller öppen eld i batteri‐
ernas närhet.
■ Ett urladdat batteri kan frysa redan vid en temperatur på 0 °C. Ett frystbatteri måste tinas upp innan det
går att ansluta startkablar.
■ Använd skyddsglasögon vid arbe‐ ten med bilbatterier.
■ Använd ett hjälpbatteri med samma
spänning (12 volt). Dess kapacitet
(Ah) får inte vara mindre än vad
som gäller för det urladdade
batteriet.
■ Använd startkablar med isolerade polklämmor och ett tvärsnitt på
minst 16 mm 2
(på dieselmotorer
25 mm 2
).
■ Koppla inte från det urladdade batteriet från bilens elektriska nät.
■ Koppla från onödiga ström‐ förbrukare.
■ Stå inte lutad över batteriet under startförloppet.
■ Hjälpkablarnas polklämmor får inte beröra varandra.
■ Bilarna får inte komma i kontakt med varandra när starthjälp ges.

Bilvård257

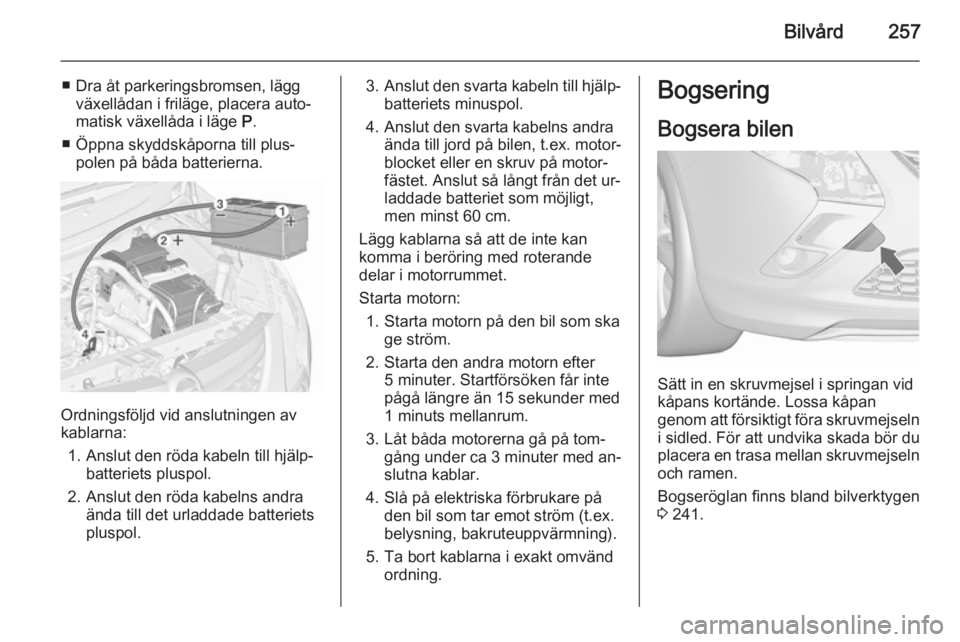

■ Dra åt parkeringsbromsen, läggväxellådan i friläge, placera auto‐
matisk växellåda i läge P.
■ Öppna skyddskåporna till plus‐ polen på båda batterierna.
Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälp‐ batteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batterietspluspol.
3. Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motor‐
blocket eller en skruv på motor‐
fästet. Anslut så långt från det ur‐
laddade batteriet som möjligt,
men minst 60 cm.
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter 5 minuter. Startförsöken får inte
pågå längre än 15 sekunder med 1 minuts mellanrum.
3. Låt båda motorerna gå på tom‐ gång under ca 3 minuter med an‐
slutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström (t.ex.
belysning, bakruteuppvärmning).
5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
Sätt in en skruvmejsel i springan vid
kåpans kortände. Lossa kåpan
genom att försiktigt föra skruvmejseln
i sidled. För att undvika skada bör du
placera en trasa mellan skruvmejseln
och ramen.
Bogseröglan finns bland bilverktygen
3 241.

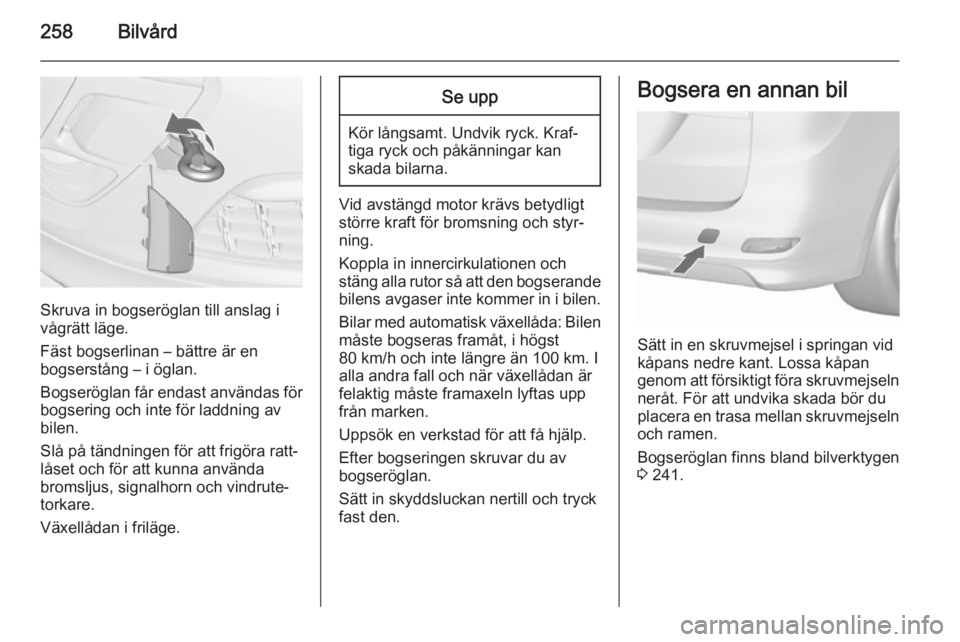

258Bilvård
Skruva in bogseröglan till anslag i
vågrätt läge.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning av
bilen.
Slå på tändningen för att frigöra ratt‐
låset och för att kunna använda
bromsljus, signalhorn och vindrute‐
torkare.
Växellådan i friläge.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Vid avstängd motor krävs betydligt
större kraft för bromsning och styr‐
ning.
Koppla in innercirkulationen och
stäng alla rutor så att den bogserande
bilens avgaser inte kommer in i bilen.
Bilar med automatisk växellåda: Bilen
måste bogseras framåt, i högst
80 km/h och inte längre än 100 km. I
alla andra fall och när växellådan är
felaktig måste framaxeln lyftas upp
från marken.
Uppsök en verkstad för att få hjälp.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in skyddsluckan nertill och tryck
fast den.
Bogsera en annan bil
Sätt in en skruvmejsel i springan vid
kåpans nedre kant. Lossa kåpan
genom att försiktigt föra skruvmejseln
neråt. För att undvika skada bör du
placera en trasa mellan skruvmejseln
och ramen.
Bogseröglan finns bland bilverktygen 3 241.
