Conducerea şi utilizarea autovehiculului229
Clapeta rezervorului de combustibil
poate fi deschisă numai când
autovehiculul este deblocat.
Deblocaţi clapeta rezervorului de
combustibil apăsând-o.
Alimentarea cu benzină şi
motorină
Pentru a deschide, răsuciţi încet buşonul în sens antiorar.Buşonul rezervorului de combustibil
poate fi agăţat de suportul de pe
clapeta rezervorului de combustibil.
Pentru alimentarea cu combustibil,
introduceţi complet duza pompei şi
porniţi-o.
După întreruperea automată, se
poate completa cu maximum două
doze de combustibil.
Atenţie
Ştergeţi imediat orice combustibil
revărsat.
Pentru a închide, rotiţi buşonul
rezervorului de combustibil în sens orar până ce cuplează.
Închideţi clapeta şi lăsaţi-o să se
cupleze.
Autovehicule cu inhibitor pentru
combustibil adaptat9 Avertisment
Nu încercaţi să deschideţi manual
clapeta ştuţului de umplere la
autovehiculele cu inhibitor pentru
combustibil adaptat.
Nerespectarea acestei prevederi
poate duce la prinderea degetelor.
Autovehiculele cu sistem de reducere
catalitică selectivă sunt echipate cu
un inhibitor pentru combustibil
adaptat.

230Conducerea şi utilizarea autovehiculului
Inhibitorul pentru combustibil adaptat
asigură că clapeta ştuţului de
umplere poate fi deschisă numai cu ajutorul unei duze pentru motorină
sau al unei pâlnii pentru alimentare în situaţii de urgenţă.
Răsuciţi încet în sens antiorar
buşonul rezervorului de combustibil.
Buşonul poate fi agăţat de suportul de
pe clapeta rezervorului de
combustibil.
Aşezaţi duza în poziţie verticală la
ştuţul de umplere şi apăsaţi-o uşor
pentru a o introduce.
În cazul unei situaţii de urgenţă pentru alimentare cu o canistră, trebuie
folosită o pâlnie pentru a deschide
buşonul ştuţului de umplere.
Pâlnia este amplasată în spaţiul de
depozitare din dreapta al
portbagajului.
Aşezaţi pâlnia în poziţie verticală la
ştuţul de umplere şi apăsaţi-o uşor
pentru a o introduce.
Folosiţi pâlnia pentru a alimenta cu
motorină în ştuţul de umplere.
După completare, aşezaţi pâlnia în
punga de plastic şi depozitaţi-o în
spaţiul pentru depozitare.
Sistem de reducere catalitică
selectivă 3 176.
Alimentarea cu gaze naturale
Clapeta rezervorului de combustibil
poate fi deschisă numai când
autovehiculul este deblocat.
Deblocaţi clapeta rezervorului de
combustibil apăsând-o.

Conducerea şi utilizarea autovehiculului2319Avertisment
Alimentaţi exclusiv cu gaze
naturale la o presiune maximă de
250 bar. Utilizaţi numai staţii de
alimentare cu compensare de
temperatură.
Procedura de alimentare trebuie
finalizată, de ex., ştuţul de alimentare
trebuie să fie aerisit.
Capacitatea rezervorului de gaze
naturale depinde de temperatura exterioară, de presiunea de umplere
şi de tipul staţiei de alimentare.
Capacităţile 3 306.
Închideţi clapeta şi lăsaţi-o să se
cupleze.
Termeni pentru „autovehicule pe
gaze naturale” în alte ţări:
GermanăErdgasfahrzeugeEnglezăNGVs = Natural Gas
VehiclesFrancezăVéhicules au gaz naturel - sau - Véhicules GNVItalianăMetano auto
Termeni pentru „gaze naturale” în alte ţări:
GermanăErdgasEnglezăCNG = Compressed
Natural GasFrancezăGNV = Gaz Naturel (pour) Véhicules - sau -
CGN = carburantgaz
naturelItalianăMetano (per auto)
Alimentarea cu gaz lichid
Respectaţi instrucţiunile de utilizare şi
de siguranţă ale staţiei de alimentare.
Supapa de alimentare pentru gazul
lichid se află după capacul
rezervorului de combustibil.
Deşurubaţi capacul de protecţie de la ştuţul de umplere.

232Conducerea şi utilizarea autovehiculului
Înşurubaţi adaptorul necesar atât cât
este posibil cu mâna pe ştuţul de
umplere.
Adaptorul ACME: Înşurubaţi piuliţa
duzei de alimentare la adaptor.
Apăsaţi maneta de blocare pe duza
de alimentare.
Ştuţul de umplere DISH (Italia):
Montaţi duza de alimentare la
adaptor. Apăsaţi maneta de blocare
pe duza de alimentare.
Ştuţul de umplere baionetă: Montaţi
duza de alimentare la adaptor şi rotiţi
un sfert de tură la stânga sau la
dreapta. Trageţi complet maneta de
blocare a duzei de alimentare.
Ştuţul de umplere EURO: Apăsaţi
duza de alimentare pe adaptor până
când aceasta se cuplează.
Apăsaţi butonul de la punctul de
alimentare cu gaz lichid. Sistemul de
alimentare se opreşte sau începe să
funcţioneze încet după ce rezervorul
a fost umplut în proporţie de 80 %
(nivelul maxim de umplere).
Eliberaţi butonul de la sistemul de
alimentare, procesul de umplere se
opreşte. Eliberaţi maneta de blocare
şi scoateţi duza de alimentare. O
cantitate mică de gaz lichid poate să
se degaje.
Demontaţi adaptorul şi depozitaţi-l în
autovehicul.
Fixaţi capacul de protecţie pentru a
preveni pătrunderea de corpuri
străine în deschiderea şi în sistemul
de alimentare.9 Avertisment
Din cauza modului de proiectare a
sistemului, nu se poate evita o
degajare de gaz lichid după
eliberarea manetei de blocare.
Evitaţi inhalarea.
9 Avertisment
Din motive de siguranţă,
rezervorul de gaz lichid se poate
umple numai până la 80% din
capacitate.
Multivalva de la rezervorul de gaz lichid limitează automat cantitatea de
alimentare. Dacă se adaugă o
cantitate mai mare, vă recomandăm
să nu expuneţi autovehiculul la soare decât după ce aţi consumat
cantitatea în exces.

Conducerea şi utilizarea autovehiculului233
Adaptorul de alimentare
Deoarece sistemele de alimentare nu sunt standardizate, pot fi necesareadaptoare diferite, disponibile la
distribuitorii Opel sau la reparatorii
autorizaţi Opel.
Adaptorul ACME: Belgia, Germania,
Irlanda, Luxemburg, Elveţia
Adaptorul baionetă: Olanda,
Norvegia, Spania, Regatul Unit
Adaptorul EURO: Spania
Adaptorul DISH (Italia): Bosnia-
Herţegovina, Bulgaria, Danemarca,
Estonia, Franţa, Grecia, Italia,
Croaţia, Letonia, Lituania,
Macedonia, Austria, Polonia,
Portugalia, România, Suedia, Elveţia,
Serbia, Slovacia, Slovenia, Republica Cehă, Turcia, Ucraina, Ungaria
Buşonul rezervorului de
combustibil
Utilizaţi exclusiv buşoane originale
pentru rezervorul de combustibil.
Autovehiculele echipate cu motor
diesel sunt prevăzute cu un buşon
special.

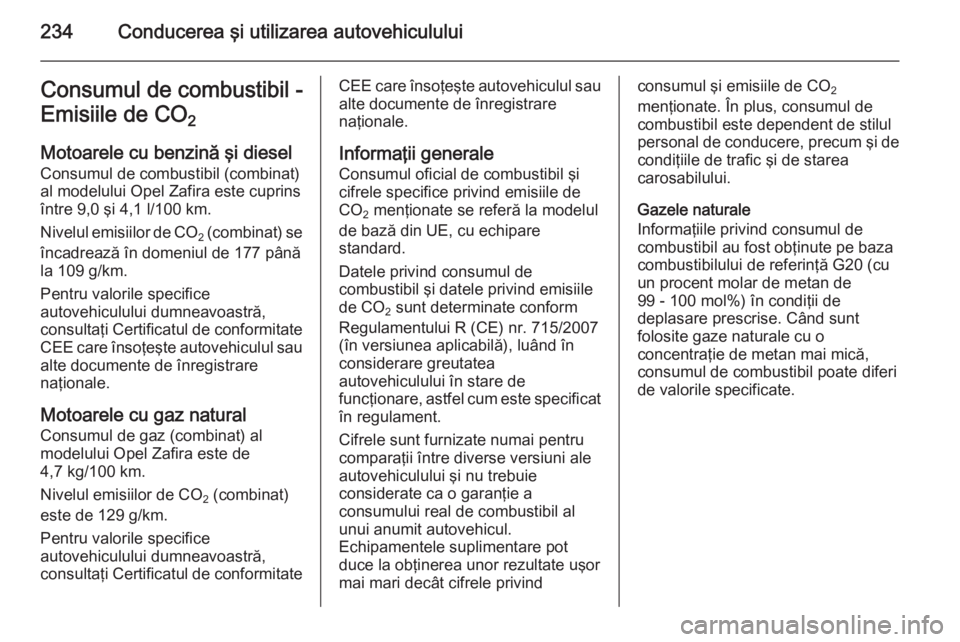

234Conducerea şi utilizarea autovehicululuiConsumul de combustibil -
Emisiile de CO 2
Motoarele cu benzină şi diesel
Consumul de combustibil (combinat)
al modelului Opel Zafira este cuprins
între 9,0 şi 4,1 l/100 km.
Nivelul emisiilor de CO
2 (combinat) se
încadrează în domeniul de 177 până
la 109 g/km.
Pentru valorile specifice
autovehiculului dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Motoarele cu gaz natural
Consumul de gaz (combinat) al
modelului Opel Zafira este de
4,7 kg/100 km.
Nivelul emisiilor de CO 2 (combinat)
este de 129 g/km.
Pentru valorile specifice
autovehiculului dumneavoastră,
consultaţi Certificatul de conformitateCEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Informaţii generale Consumul oficial de combustibil şi
cifrele specifice privind emisiile de
CO 2 menţionate se referă la modelul
de bază din UE, cu echipare
standard.
Datele privind consumul de
combustibil şi datele privind emisiile de CO 2 sunt determinate conform
Regulamentului R (CE) nr. 715/2007
(în versiunea aplicabilă), luând în considerare greutatea
autovehiculului în stare de
funcţionare, astfel cum este specificat în regulament.
Cifrele sunt furnizate numai pentru comparaţii între diverse versiuni ale
autovehiculului şi nu trebuie
considerate ca o garanţie a
consumului real de combustibil al
unui anumit autovehicul.
Echipamentele suplimentare pot
duce la obţinerea unor rezultate uşor
mai mari decât cifrele privindconsumul şi emisiile de CO 2
menţionate. În plus, consumul de
combustibil este dependent de stilul
personal de conducere, precum şi de
condiţiile de trafic şi de starea
carosabilului.
Gazele naturale
Informaţiile privind consumul de
combustibil au fost obţinute pe baza
combustibilului de referinţă G20 (cu
un procent molar de metan de
99 - 100 mol%) în condiţii de
deplasare prescrise. Când sunt
folosite gaze naturale cu o
concentraţie de metan mai mică,
consumul de combustibil poate diferi
de valorile specificate.

Conducerea şi utilizarea autovehiculului235Cârligul de tractare
Informaţii generale Utilizaţi numai echipamente de
tractare omologate pentru
autovehiculul dumneavoastră.
Autovehiculele cu motor cu gaz
natural necesită un echipament de
tractare special.
Vă recomandăm să încredinţaţi unui
atelier service montarea
echipamentului de tractare. Ar putea
fi necesare modificări ale sistemului
de răcire, scuturilor termice sau ale
altor echipamente.
Funcţia de detectare a defecţiunii becului pentru lampa de frână a
remorcii nu poate detecta defectarea parţială a becului, de ex. în cazul a
4 becuri x 5 W, se detectează
defectarea lămpii numai dacă rămâne
o singură lampă de 5 W sau niciuna.
Montarea echipamentului de tractare
poate acoperi orificiul cârligului de
tractare. În acest caz, utilizaţi cuplajul
sferic de tractare. Ţineţi permanent în autovehicul cuplajul sferic de tractare.Caracteristici de
conducere şi sugestii
referitoare la tractare Înainte de ataşarea unei remorci,
gresaţi cuplajul sferic de tractare.
Însă nu procedaţi la gresarea
cuplajului sferic de tractare dacă se utilizează un stabilizator ce
acţionează asupra cuplajului pentru
reducerea mişcărilor oscilante.
În cazul remorcilor cu stabilitate de
drum redusă şi o masă totală maximă
autorizată mai mare de 1.300 kg, se
recomandă insistent utilizarea unui
stabilizator la rularea cu viteze de
peste 80 km/h.
Dacă remorca începe să aibă mişcări oscilante, reduceţi viteza, nu încercaţi
să corectaţi din direcţie, şi frânaţi
puternic dacă este necesar.
La abordarea unei pante, conduceţi
în aceeaşi treaptă de viteză cu care
v-aţi deplasa în rampă şi mergeţi cu o viteză similară.
Corectaţi presiunea în anvelope la
valoarea specificată pentru sarcină
maximă 3 307.Tractarea unei remorci
Încărcătura remorcii
Sarcina maximă autorizată a remorcii depinde de autovehicul şi de motor,depăşirea acestei valori nefiind
permisă. Sarcina reală a remorcii
reprezintă diferenţa dintre masa reală
totală a remorcii şi valoarea reală a
sarcinii pe cupla de tractare când remorca este ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. În general, se pot
urca pante cu înclinaţie de maximum
12 %.
Sarcina maximă autorizată a remorcii este valabilă pentru rampe cu
înclinaţii în limitele specificate şi
altitudini de până la 1.000 metri peste nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10 % pentru
fiecare 1.000 metri altitudine în plus. Masa totală maximă autorizată a

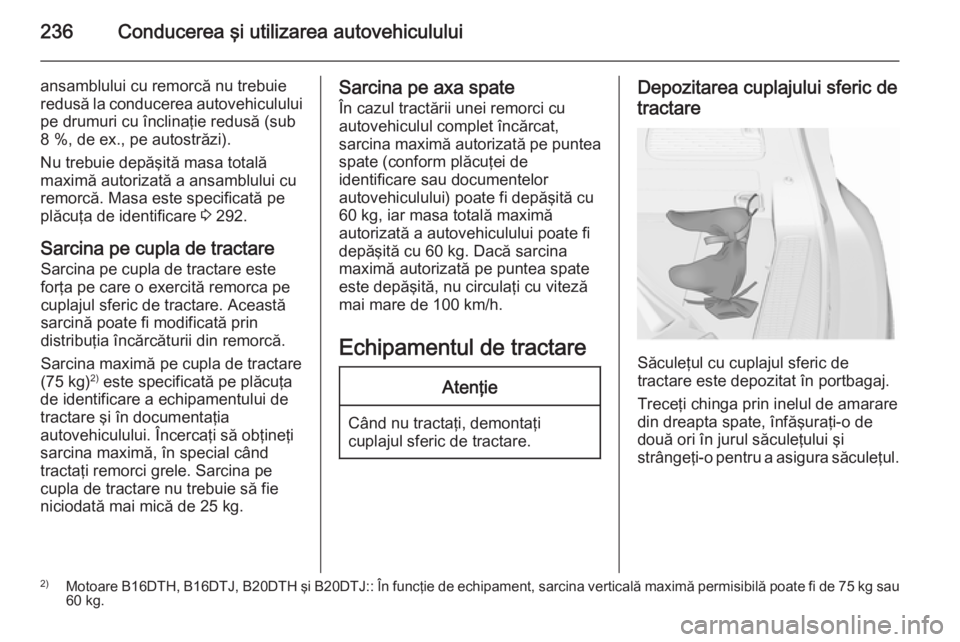

236Conducerea şi utilizarea autovehiculului
ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului
pe drumuri cu înclinaţie redusă (sub
8 %, de ex., pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a ansamblului cu
remorcă. Masa este specificată pe
plăcuţa de identificare 3 292.
Sarcina pe cupla de tractare Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
(75 kg) 2)
este specificată pe plăcuţa
de identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.Sarcina pe axa spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe puntea
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
60 kg, iar masa totală maximă
autorizată a autovehiculului poate fi
depăşită cu 60 kg. Dacă sarcina
maximă autorizată pe puntea spate
este depăşită, nu circulaţi cu viteză
mai mare de 100 km/h.
Echipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.
Depozitarea cuplajului sferic de
tractare
Săculeţul cu cuplajul sferic de
tractare este depozitat în portbagaj.
Treceţi chinga prin inelul de amarare
din dreapta spate, înfăşuraţi-o de
două ori în jurul săculeţului şi
strângeţi-o pentru a asigura săculeţul.
2) Motoare B16DTH, B16DTJ, B20DTH şi B20DTJ:: În funcţie de echipament, sarcina verticală maximă permisibilă poate fi de 75 kg sau
60 kg.

Conducerea şi utilizarea autovehiculului237
Montarea cuplajului sferic de
tractare
Decuplaţi şi rabataţi în jos suportul.
Îndepărtaţi dopul de etanşare din
orificiul pentru cuplajul sferic de
tractare şi depozitaţi-l.
Verificarea tensionării cuplajului
sferic de tractare
■ Marcajul roşu de pe butonul rotativ
trebuie să fie orientat către
marcajul verde de pe cuplajul sferic
de tractare.
■ Interstiţiul dintre butonul rotativ şi cuplajul sferic de tractare trebuie săfie de circa 6 mm.
■ Cheia trebuie să se afle în poziţia c.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:
■ Deblocaţi cuplajul sferic de tractare
rotind cheia în poziţia c.
■ Trageţi butonul rotativ în afară şi
rotiţi-l la maximum în sens orar.

238Conducerea şi utilizarea autovehiculului
Introducerea cuplajul sferic de
tractare
Introduceţi cuplajul sferic de tractare
tensionat în orificiu şi împingeţi
puternic în sus până când acesta se
fixează în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul
sferic de tractare, fără interstiţiu.
9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare
rotind cheia în poziţia e. Scoateţi
cheia şi închideţi clapeta de protecţie.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
■ Marcajul verde de pe butonul rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul sferic
de tractare.
■ Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.
■ Cuplajul sferic de tractare trebuie să fie fixat bine în alezaj.
■ Cuplajul sferic de tractare trebuie să fie blocat în poziţie şi cheia să fie
scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
