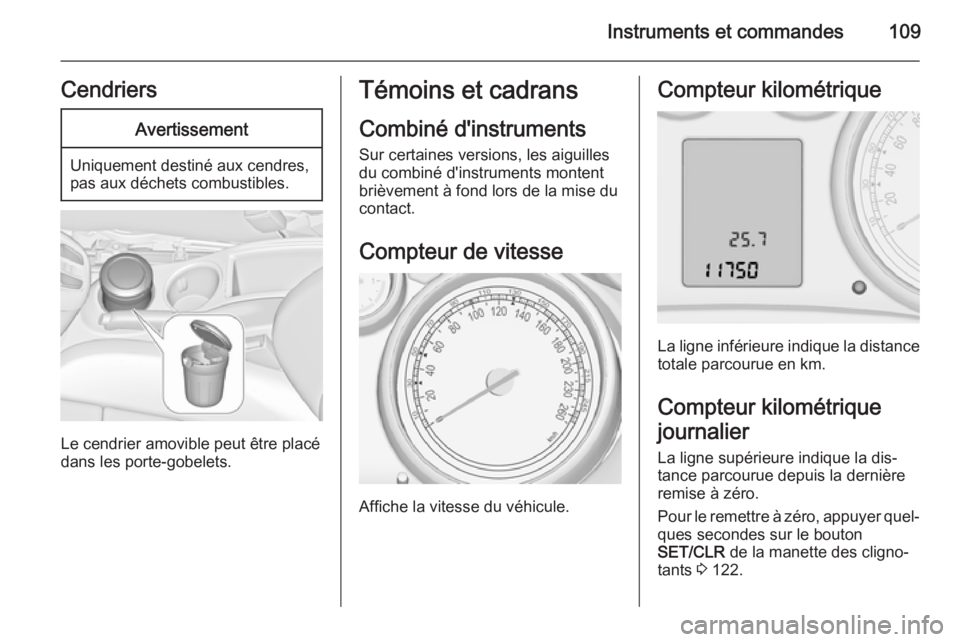

Instruments et commandes109CendriersAvertissement
Uniquement destiné aux cendres,
pas aux déchets combustibles.
Le cendrier amovible peut être placé
dans les porte-gobelets.
Témoins et cadrans
Combiné d'instruments
Sur certaines versions, les aiguilles
du combiné d'instruments montent
brièvement à fond lors de la mise du
contact.
Compteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La ligne inférieure indique la distance
totale parcourue en km.
Compteur kilométrique
journalier
La ligne supérieure indique la dis‐
tance parcourue depuis la dernière
remise à zéro.
Pour le remettre à zéro, appuyer quel‐ ques secondes sur le bouton
SET/CLR de la manette des cligno‐
tants 3 122.

110Instruments et commandes
Certains modèles sont dotés d'unbouton molette de réinitialisation en‐
tre le compteur de vitesse et le centre d'informations du conducteur : pour
réinitialiser, maintenir enfoncé le bou‐ ton molette pendant quelques secon‐
des avec le contact mis.
Le compteur kilométrique journalier
affiche une distance maximale de
2 000 kilomètres, puis revient à 0.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.
Jauge à carburant
Affiche le niveau de remplissage de
carburant ou la pression de gaz dans
le réservoir en fonction du mode de
fonctionnement.
Si le niveau est bas dans le réservoir, le témoin i s’allume. S’il clignote,
faire le plein sans tarder.
Durant le fonctionnement au gaz de pétrole liquéfié, le système passe au‐ tomatiquement en mode de fonction‐
nement à l'essence quand les réser‐
voirs de gaz sont vides 3 111.
Ne jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
En raison du reste de carburant pré‐
sent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.

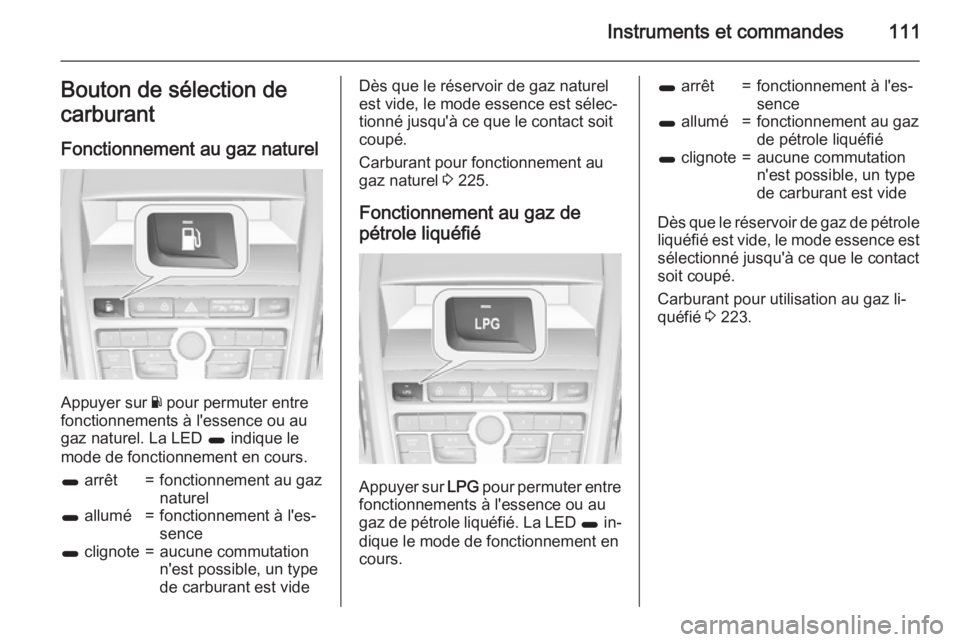

Instruments et commandes111Bouton de sélection de
carburant
Fonctionnement au gaz naturel
Appuyer sur Y pour permuter entre
fonctionnements à l'essence ou au gaz naturel. La LED 1 indique le
mode de fonctionnement en cours.
1 arrêt=fonctionnement au gaz
naturel1 allumé=fonctionnement à l'es‐
sence1 clignote=aucune commutation
n'est possible, un type
de carburant est videDès que le réservoir de gaz naturel
est vide, le mode essence est sélec‐
tionné jusqu'à ce que le contact soit
coupé.
Carburant pour fonctionnement au
gaz naturel 3 225.
Fonctionnement au gaz de pétrole liquéfié
Appuyer sur LPG pour permuter entre
fonctionnements à l'essence ou au
gaz de pétrole liquéfié. La LED 1 in‐
dique le mode de fonctionnement en
cours.
1 arrêt=fonctionnement à l'es‐
sence1 allumé=fonctionnement au gaz
de pétrole liquéfié1 clignote=aucune commutation
n'est possible, un type
de carburant est vide
Dès que le réservoir de gaz de pétrole
liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact
soit coupé.
Carburant pour utilisation au gaz li‐
quéfié 3 223.

112Instruments et commandesJauge de température deliquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
zone gauche=le moteur n'a pas
encore atteint sa
température de
fonctionnementzone centrale=température de
fonctionnement
normalezone droite=température trop
élevéeAvertissement
Si la température de liquide de re‐ froidissement du moteur est trop
élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de re‐
froidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de rem‐
placement de filtre qui sera indiqué
peut fortement varier.
Dans l'affichage de combiné de ni‐
veau supérieur, la durée de vie res‐ tante de l'huile est indiquée dans le
Menu informations véhicule .
Sur l'affichage de mi-niveau, la durée
de vie restante de l'huile moteur est
indiquée par le témoin I ; le contact
doit donc être mis, mais le moteur doit
être à l'arrêt.
Le menu et la fonction peuvent être
sélectionnés à l'aide des boutons sur
la manette des clignotants.
Pour afficher la durée de vie restante
de l'huile moteur :

Instruments et commandes113
Appuyer sur MENU pour choisir le
Menu informations véhicule .
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Pour que le système fonctionne cor‐
rectement, il doit être réinitialisé à chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Appuyer sur le bouton SET/CLR pour
réinitialiser. Pour ce faire, le contact
doit être mis, mais le moteur doit être
à l'arrêt.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire ou
un code d'avertissement apparaît
dans le centre d'informations du con‐
ducteur. Faire changer l'huile moteur
et le filtre par un atelier dans un délai
d'une semaine ou 500 km (selon
l'échéance survenant en premier).
Centre d'informations du conducteur
3 122.
Informations sur le service 3 287.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments. L'emplacement
des témoins peut varier en fonction
de l'équipement. Lors de la mise du
contact, la plupart des témoins s'allu‐
ment brièvement pour effectuer un
test de fonctionnement.Signification des couleurs des té‐ moins :rouge=Danger, rappel importantjaune=Avertissement, instruction,
défaillancevert=Confirmation de mise en
marchebleu=Confirmation de mise en
marcheblanc=Confirmation de mise en
marche

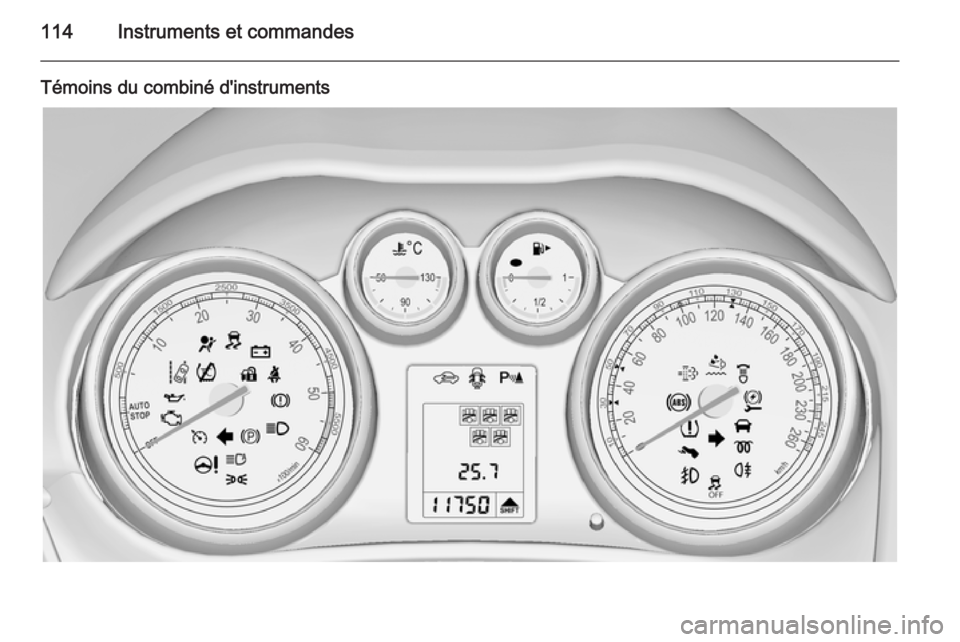

114Instruments et commandes
Témoins du combiné d'instruments

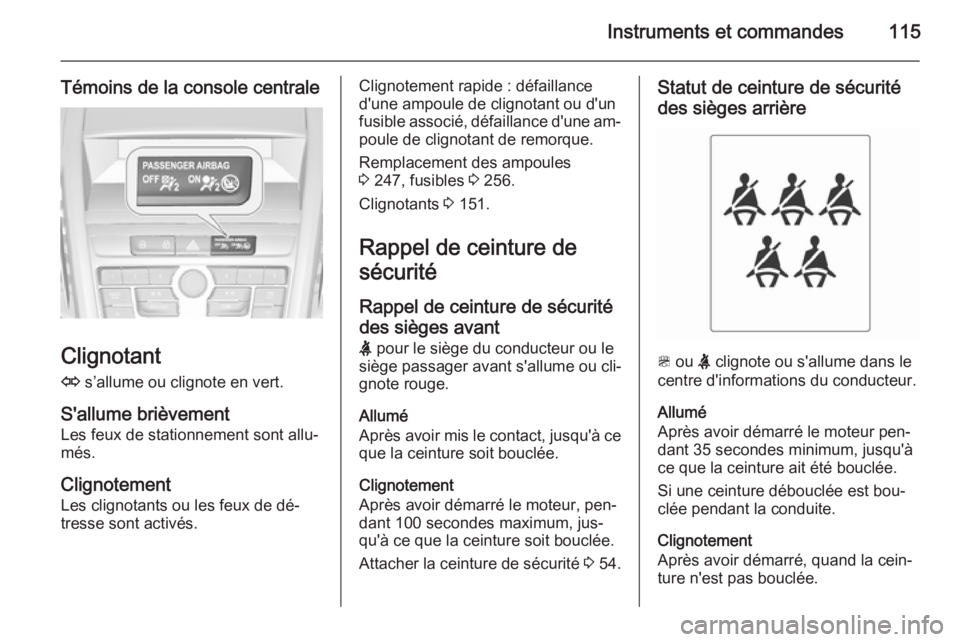

Instruments et commandes115
Témoins de la console centrale
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de dé‐
tresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une am‐ poule de clignotant de remorque.
Remplacement des ampoules
3 247, fusibles 3 256.
Clignotants 3 151.
Rappel de ceinture de
sécurité
Rappel de ceinture de sécurité des sièges avant
X pour le siège du conducteur ou le
siège passager avant s'allume ou cli‐
gnote rouge.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pen‐
dant 100 secondes maximum, jus‐
qu'à ce que la ceinture soit bouclée.
Attacher la ceinture de sécurité 3 54.Statut de ceinture de sécurité
des sièges arrière
> ou X clignote ou s'allume dans le
centre d'informations du conducteur.
Allumé
Après avoir démarré le moteur pen‐
dant 35 secondes minimum, jusqu'à ce que la ceinture ait été bouclée.
Si une ceinture débouclée est bou‐
clée pendant la conduite.
Clignotement
Après avoir démarré, quand la cein‐
ture n'est pas bouclée.

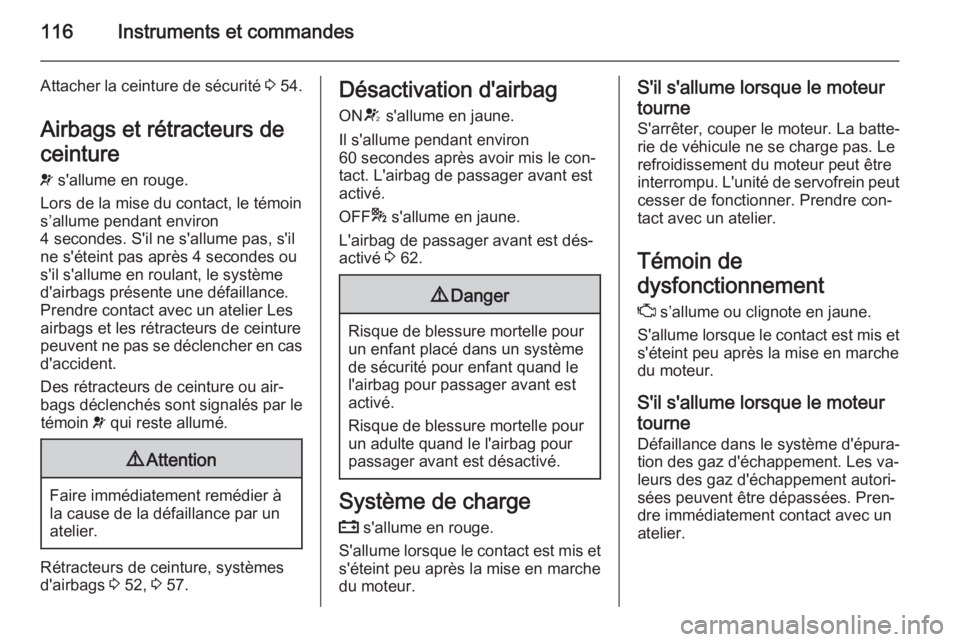

116Instruments et commandes
Attacher la ceinture de sécurité 3 54.
Airbags et rétracteurs de
ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ
4 secondes. S'il ne s'allume pas, s'il
ne s'éteint pas après 4 secondes ou
s'il s'allume en roulant, le système
d'airbags présente une défaillance.
Prendre contact avec un atelier Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou air‐
bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 52, 3 57.
Désactivation d'airbag
ON V s'allume en jaune.
Il s'allume pendant environ
60 secondes après avoir mis le con‐
tact. L'airbag de passager avant est
activé.
OFF * s'allume en jaune.
L'airbag de passager avant est dés‐ activé 3 62.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système de charge
p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne S'arrêter, couper le moteur. La batte‐rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut
cesser de fonctionner. Prendre con‐
tact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume lorsque le contact est mis et s'éteint peu après la mise en marchedu moteur.
S'il s'allume lorsque le moteur
tourne Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.

Instruments et commandes117
Il clignote lorsque le moteur
tourne Défaillance pouvant endommager lecatalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du
véhicule
g s'allume en jaune.
En plus, un code ou un message
d'avertissement est affiché.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier
Messages du véhicule 3 129.
Système de freinage et
d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas 3 243.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après avoir mis le contact, lorsque le frein de stationnement ma‐ nuel est serré 3 183.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 183.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 170.
Clignotement La pédale d'embrayage doit être re‐
lâchée pour un démarrage normal du
moteur 3 18, 3 169.
Sur certaines versions, le message
« actionnement de la pédale » est in‐ diqué au niveau du centre d'informa‐
tions du conducteur 3 129.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 183.
Clignotement
Le frein de stationnement électrique
n'est pas complètement serré ou des‐ serré. Mettre le contact, enfoncer lapédale de frein et essayer de réinitia‐
liser le système en desserrant puis en serrant le frein de stationnement élec‐
trique. Si m continue à clignoter, ne
plus rouler et prendre contact avec un atelier.
Défaillance du frein de
stationnement électrique j s’allume ou clignote en jaune.

118Instruments et commandes
Allumé
Le frein de stationnement électrique
fonctionne en mode dégradé 3 183.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐
moin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 183.
Passage au rapport
supérieur
[ s'allume en vert comme témoin ou
s'affiche en tant que symbole dans le centre d'informations du conducteur
avec affichage de combiné de niveau
supérieur lorsqu'il est recommandé
de passer le rapport supérieur pour
économiser du carburant.
Sur certains modèles, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur.
Assistant de conduite EcoFlex
3 134.
Direction assistée
c s'allume en jaune.S'allume en cas de performance
réduite de direction assistée
Une performance réduite de la direc‐
tion assistée est due à la surchauffe
du système. Le témoin s'éteint lors‐
que le système a refroidi.
Système Stop/Start 3 170.
S'allume en cas de direction
assistée désactivée Dysfonctionnement de la direction as‐
sistée Prendre contact avec un ate‐
lier.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.
