170Conduite et utilisation
Commande automatique du
démarreur
Cette fonction commande la procé‐
dure de démarrage du moteur. Le
conducteur ne doit pas maintenir la
clé en position 3. Une fois lancé, le
système continuera à démarrer le moteur automatiquement jusqu'à ce
que ce dernier tourne. En raison de la procédure de contrôle, le moteur dé‐
marre après un léger délai.
Les causes de non-démarrage du
moteur peuvent être :
■ Pédale d'embrayage non enfoncée
(boîte manuelle) ;
■ Pédale de frein non enfoncée ou le‐
vier sélecteur pas en P ou N (boîte
automatique) ;
■ Temps imparti écoulé.
Réchauffement du moteur turbo
Après le lancement, le couple moteur disponible peut être réduit pendant
quelques instants, notamment lors‐
que le moteur est froid. La limitation
est destinée à permettre au système
de lubrification d'assurer la protection
totale du moteur.Coupure d'alimentation en
décélération L'alimentation en carburant est auto‐
matiquement coupée en décéléra‐
tion, c'est-à-dire quand le véhicule
roule et qu'un rapport est engagé,
mais que la pédale d'accélérateur est relâchée.
Système d'arrêt-
démarrage Le système Stop/Start permet d'éco‐
nomiser du carburant et de réduire les
émissions à l'échappement. Lorsque
les conditions le permettent, il coupe
le moteur dès que le véhicule roule
lentement ou est à l'arrêt,
par exemple, devant un feu rouge ou
dans un bouchon. Il redémarre auto‐
matiquement le moteur dès que le
conducteur actionne la pédale d'em‐
brayage. Grâce à un capteur de bat‐
terie de véhicule, la fonction Autostop n'est exécutée que si la batterie du
véhicule est suffisamment chargée
pour assurer le redémarrage.Activation
Le système Stop/Start est disponible
dès que le moteur démarre, le
véhicule prend la route et que les con‐
ditions décrites dans cette section
sont remplies.
Désactivation
Pour désactiver le système Stop/Start manuellement, appuyer sur eco. La
désactivation est signalée par l'ex‐
tinction de la LED dans le bouton.

Conduite et utilisation171
Autostop
Lorsque le véhicule roule à faible vi‐
tesse ou à l'arrêt, activer l'Autostop
comme suit :
■ Enfoncer la pédale d'embrayage.
■ Passer le levier de vitesses sur neutre (point mort).
■ Relâcher la pédale d'embrayage.
Le moteur sera coupé pendant que le contact reste mis.
La fonction Autostop est indiquée parl'aiguille à la position AUTOSTOP
dans le compte-tours.
Lors d'un Autostop, les performances
de freinage et du chauffage sont con‐ servées.Avertissement
L'assistance de la direction peut
être réduite pendant un Autostop.
Conditions pour un Autostop
Le système Stop/Start vérifie si toutes
les conditions suivantes sont rem‐
plies.
■ Le système Stop/Start n'est pas désactivé manuellement.
■ Le capot est complètement fermé.
■ La porte du conducteur est fermée ou la ceinture de sécurité du con‐
ducteur est bouclée.
■ La batterie du véhicule est suffi‐ samment chargée et en bon état.
■ Le moteur est chaud.
■ La température de liquide de refroi‐
dissement du moteur n'est pas trop élevée.
■ La température de gaz d'échappe‐ ment n'est pas trop élevée,
par exemple après avoir conduit le
véhicule avec une charge de mo‐
teur élevée.
■ La température ambiante est supé‐
rieure à -5 °C.
■ Le système de commande de cli‐ matisation permet un Autostop.
■ La dépression de frein est suffi‐ sante.
■ La fonction d’auto-nettoyage du fil‐ tre à particules pour diesel n'est pasactivée.
■ Le véhicule a été conduit au moins à une vitesse de marche à pied de‐puis le dernier Autostop.
Sinon, l'Autostop sera interrompu.
Certains réglages du système de cli‐
matisation peuvent empêcher un Au‐
tostop. Voir le chapitre
« Climatisation » pour obtenir plus
d'informations 3 159.
La fonction Autostop peut être inter‐
rompue immédiatement après la con‐
duire sur une autoroute.
Rodage d'un véhicule neuf 3 168.

172Conduite et utilisation
Protection contre le déchargement de
la batterie du véhicule
Pour assurer le redémarrage fiable
du moteur, le système Stop/Start in‐
tègre plusieurs fonctions de protec‐
tion contre la décharge de la batterie.
Mesures d'économie d'énergie
Pendant un Autostop, plusieurs équi‐ pements électriques tels que le
chauffage électrique d'appoint ou le
chauffage de lunette arrière sont dés‐ activés ou commutés en mode d'éco‐
nomie d'énergie. La vitesse de souf‐
flerie du système de climatisation est
réduite pour économiser de l'énergie.
Redémarrage du moteur par le
conducteur
Enfoncer la pédale d'embrayage pour redémarrer le moteur.
Le démarrage du moteur est indiqué
par l'aiguille sur la position de ralenti
dans le compte-tours.
Si le levier sélecteur est déplacé hors
de la position neutre avant d'avoir
d'abord enfoncé la pédale d'em‐brayage, le témoin - s'allume ou un
symbole apparaît dans le centre d'in‐
formations du conducteur.
Témoin - 3 117.
Redémarrage du moteur par le
système Stop/Start
Le levier sélecteur doit être en posi‐
tion neutre pour qu'un redémarrage
automatique soit possible.
Si l'une des conditions suivantes se
produit pendant un Autostop, le sys‐
tème Stop/Start redémarrera auto‐
matiquement le moteur.
■ Le système Stop/Start est désac‐ tivé manuellement.
■ Le capot est ouvert.
■ La ceinture de sécurité du conduc‐ teur n'est pas attachée et la porte
du conducteur est ouverte.
■ La température du moteur est trop basse.
■ Le niveau de charge de la batterie du véhicule est inférieur au niveau
défini.
■ La dépression de frein est insuffi‐ sante.■ Le véhicule est conduit au moins àune vitesse de marche à pied.
■ Le système de commande de cli‐ matisation demande le démarrage
du moteur.
■ La climatisation est activée ma‐ nuellement.
Si le capot n'est pas complètement
fermé, un message d'avertissement
est affiché sur le centre d'informations du conducteur.
Si un accessoire électrique,
par exemple un lecteur CD portable,
est branché sur la prise de courant,
une brève chute de tension au redé‐ marrage du moteur peut être perçue.
Stationnement9 Attention
■ Ne pas stationner le véhicule
sur une surface aisément in‐
flammable. La température éle‐
vée du système d'échappement
pourrait enflammer la surface.

244Soins du véhicule
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 288.
Batterie du véhicule Les véhicules n'étant pas équipés
d'un système Stop/Start seront dotés
d'une batterie au plomb. Les véhicu‐ les étant équipés d'un système Stop/
Start seront dotés d'une batterie
AGM qui n'est pas une batterie au
plomb.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter d'utiliser
les consommateurs électriques non
indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 156.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut en‐ traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Sur les véhicules dotés d'un système
stop/start (arrêt-démarrage), s'assu‐
rer que la batterie AGM (Absorptive
Glass Mat) est toujours remplacée
par une batterie AGM.

Soins du véhicule245

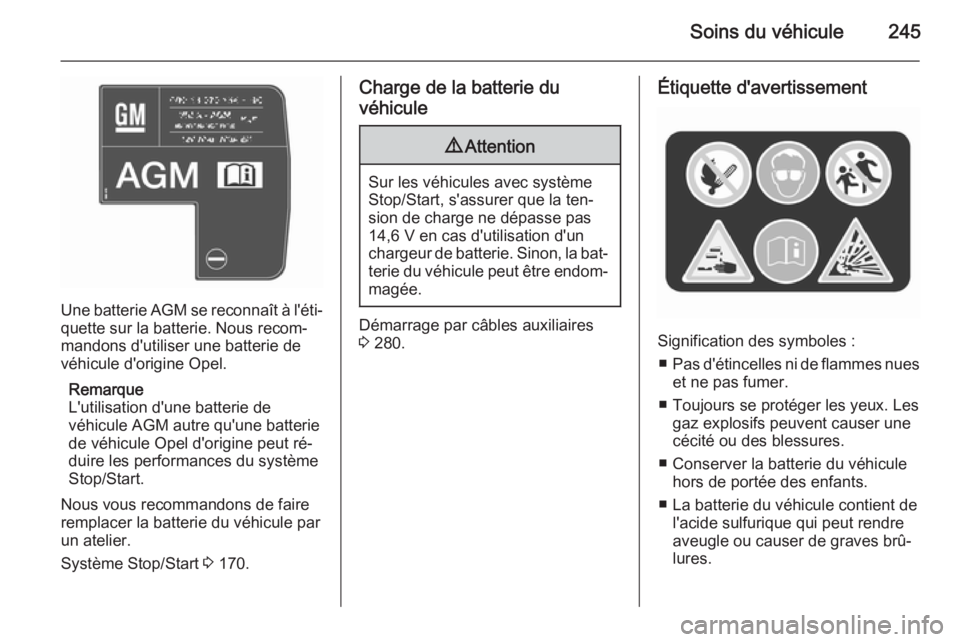

Une batterie AGM se reconnaît à l'éti‐
quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie de
véhicule d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 170.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
Démarrage par câbles auxiliaires
3 280.
Étiquette d'avertissement
Signification des symboles :
■ Pas d'étincelles ni de flammes nues
et ne pas fumer.
■ Toujours se protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.

258Soins du véhicule
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant/Système
d'allumage4Injection de carburant/Système
d'allumage5–6Chauffage de rétroviseur exté‐ rieur/Système antivol7Commande du ventilateur/
Module de commande du
moteur/Module de commande
de boîte de vitesses8Sonde lambda/Refroidissement
du moteur9Capteur de lunette arrière10Capteur de batterie11Déverrouillage du hayonN°Circuit électrique12Éclairage directionnel adaptatif/
Commande automatique des
feux13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)N°Circuit électrique26Phares antibrouillard27Chauffage du gazole (diesel)28Système Stop/Start29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif/
Commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Rétroviseur extérieur/Détecteur
de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant

Caractéristiques techniques299PerformancesMoteurB14NELB14NET
B14NET
GPLB16XNT
CNG
B16SHTB16SHL
Vitesse maximale 3)
[km/h]Boîte manuelle
avec le système Stop/Start190
192200
202195
–200
––
220–
–Boîte automatique–197–––2083) La vitesse maximale indiquée peut être atteinte avec le poids à vide (sans conducteur) plus une charge utile de 200 kg. Des équipements en option
peuvent réduire la vitesse maximale indiquée.MoteurA18XELA18XERB16DTHB16DTJA20DTLA20DTVitesse maximale 3)
[km/h]Boîte manuelle
avec le système Stop/Start185
–195
––
193–
186183
–191
193Boîte automatique––––––3) La vitesse maximale indiquée peut être atteinte avec le poids à vide (sans conducteur) plus une charge utile de 200 kg. Des équipements en option
peuvent réduire la vitesse maximale indiquée.

300Caractéristiques techniquesMoteur
A20DTH
121 kWA20DTH
96 kW
B20DTJB20DTHA20DTR
Vitesse maximale 3)
[km/h]Boîte manuelle
avec le système Stop/Start208
209–
––
––
208–
218Boîte automatique205192192205–3) La vitesse maximale indiquée peut être atteinte avec le poids à vide (sans conducteur) plus une charge utile de 200 kg. Des équipements en option
peuvent réduire la vitesse maximale indiquée.
