OPEL ZAFIRA C 2015.5 Manuel d'utilisation (in French)

Conduite et utilisation229
En cas d'appoint d'urgence au moyend'un réservoir, il convient d'utiliser un
entonnoir pour ouvrir le capuchon du goulot de remplissage.
L'entonnoir est disposé dans le ran‐
gement droit du coffre.
Placer l'entonnoir en position verti‐
cale sur le goulot de remplissage et presser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Système de réduction catalytique sé‐ lective 3 175.
Remplissage de gaz naturel
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.
9 Attention
Remplir uniquement avec une
pression de sortie de 250 bars
maximum. Recourir uniquement à des stations-service où la tempé‐
rature est compensée.
Terminer complètement le remplis‐
sage du gaz naturel, par exemple dé‐ gazage de la tubulure de remplis‐
sage.
Le remplissage du réservoir de gaz
dépend de la température extérieure,
de la pression de remplissage et du
type de réservoir. Capacités de rem‐ plissage 3 304.
Fermer la trappe et laisser s'engager.
Termes utilisés pour « Véhicules au
gaz naturel » à l'étranger :AllemandErdgasfahrzeugeAnglaisNGVs = Natural Gas
VehiclesFrançaisVéhicules au gaz naturel
ou Véhicules GNVItalienMetano auto
Termes utilisés pour « Gaz naturel »
à l'étranger :

230Conduite et utilisation
AllemandErdgasAnglaisCNG = Compressed
Natural GasFrançaisGNV = Gaz Naturel (pour)
Véhicules ou
CGN = carburantgaz
naturelItalienMetano (per auto)
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, res‐ pecter les prescriptions d'utilisation etde sécurité de la station-service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH (Italie) :
Placer le pistolet de remplissage sur
l'adaptateur. Abaisser le levier de ver‐ rouillage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de rem‐
plissage sur l'adaptateur et le tourner d'un quart de tour vers la gauche ou
la droite. Tirer à fond le levier de ver‐
rouillage du pistolet de remplissage.

Conduite et utilisation231
Goulot de remplissage EURO : Ap‐
puyer le pistolet de remplissage sur
l'adaptateur jusqu'à ce qu'il se ver‐
rouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐ voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillage
et enlever le pistolet de remplissage.
Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse

232Conduite et utilisation

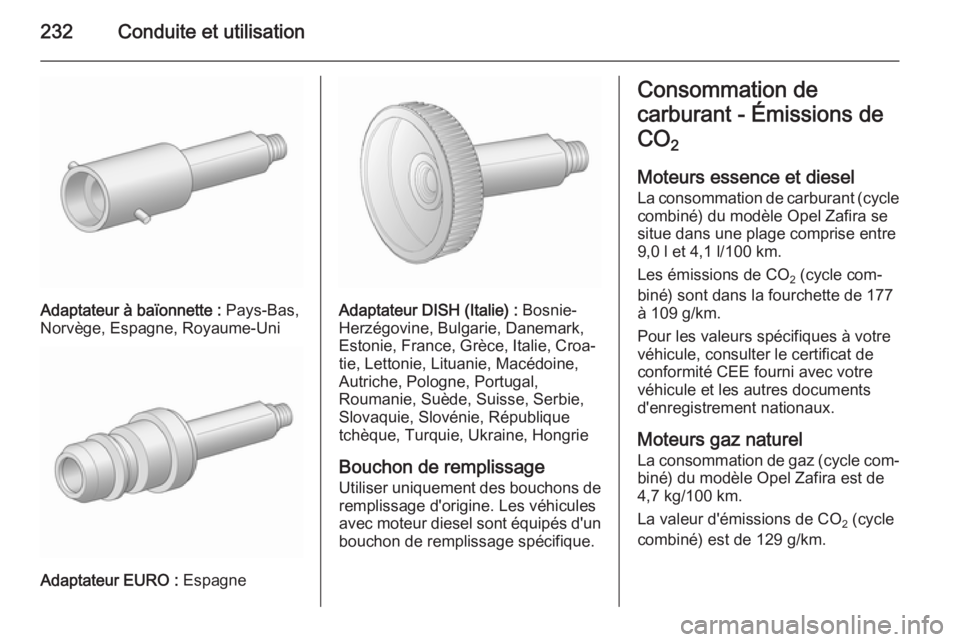

Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH (Italie) : Bosnie-
Herzégovine, Bulgarie, Danemark,
Estonie, France, Grèce, Italie, Croa‐
tie, Lettonie, Lituanie, Macédoine,
Autriche, Pologne, Portugal,
Roumanie, Suède, Suisse, Serbie,
Slovaquie, Slovénie, République
tchèque, Turquie, Ukraine, Hongrie
Bouchon de remplissage Utiliser uniquement des bouchons de remplissage d'origine. Les véhiculesavec moteur diesel sont équipés d'un
bouchon de remplissage spécifique.
Consommation de
carburant - Émissions de
CO 2
Moteurs essence et diesel
La consommation de carburant (cycle combiné) du modèle Opel Zafira se
situe dans une plage comprise entre
9,0 l et 4,1 l/100 km.
Les émissions de CO 2 (cycle com‐
biné) sont dans la fourchette de 177
à 109 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Moteurs gaz naturel
La consommation de gaz (cycle com‐
biné) du modèle Opel Zafira est de
4,7 kg/100 km.
La valeur d'émissions de CO 2 (cycle
combiné) est de 129 g/km.

Conduite et utilisation233
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO
2 se rap‐
portent au modèle de base européen
muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement
R (CE) n° 715/2007 (dans sa version
en vigueur), en prenant en compte le
poids du véhicule en ordre de mar‐
che, comme spécifié dans la régle‐
mentation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La
présence d'équipements optionnels
peut entraîner des chiffres de con‐sommation et d'émission de CO 2 lé‐
gèrement supérieurs. La consomma‐
tion de carburant dépend dans une
large mesure du style de conduite
ainsi que des conditions routières et
du trafic.
Gaz naturel
Les indications de consommation de
carburant ont été mesurées avec le
carburant de référence G20 (propor‐
tion de méthane de 99 - 100 mole%)
dans des conditions de conduite pre‐
scrites. En utilisant du gaz naturel
avec une moindre proportion de mé‐
thane, la consommation de carburant
peut différer des valeurs spécifiées.Attelage pour remorque
Informations générales Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Les véhicules avec des moteurs au
gaz naturel nécessitent un dispositif
d'attelage spécial.
Nous vous recommandons de confier
tout montage ultérieur à un atelier. Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex., au
cas où la remorque est équipée de
4 ampoules de 5 W, la fonction dé‐
tecte uniquement l'ampoule grillée si
une seule ampoule 5 W fonctionne ou
aucune ne fonctionne.
La pose d'un dispositif d'attelage peut cacher l'ouverture de l'œillet de re‐
morquage. Dans ce cas, utiliser la

234Conduite et utilisation
barre d'attelage pour le remorquage.
Conserver toujours la barre d'attelage
dans le véhicule.
Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisa‐teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐
cet.
Pour les remorques avec mauvaise
tenue de route et les attelages cara‐
vane dont le poids total autorisé en
charge est supérieur à 1300 kg, l'uti‐
lisation d'un stabiliseur est fortement
recommandée pour des vitesses su‐
périeures à 80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins la même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 305.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel avec la remorque accrochée.
Les charges remorquables admissi‐ bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐
qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Commela puissance du moteur décroît quand l'altitude augmente en raison de la ra‐
réfaction de l'air, les performances en
montagne sont réduites ; le poids total roulant autorisé est également réduit
de 10 % pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduit
quand le véhicule roule sur des routes
à faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 290.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) 2)
est spéci‐
fiée sur la plaquette signalétique du
dispositif d'attelage et dans les pa‐
piers du véhicule. Toujours essayer2) Moteurs B16DTH, B16DTJ, B20DTH et B20DTJ : Selon l'équipement, la charge verticale à l'attelage maximale autorisée peut être de
75 kg ou 60 kg.

Conduite et utilisation235

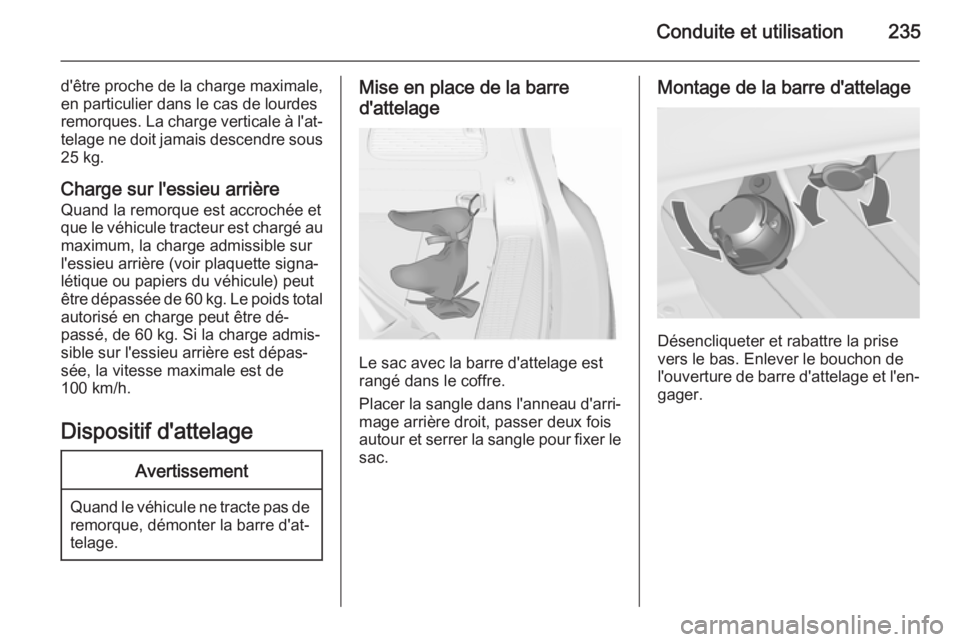

d'être proche de la charge maximale,en particulier dans le cas de lourdes
remorques. La charge verticale à l'at‐ telage ne doit jamais descendre sous
25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 60 kg. Le poids total autorisé en charge peut être dé‐
passé, de 60 kg. Si la charge admis‐
sible sur l'essieu arrière est dépas‐
sée, la vitesse maximale est de
100 km/h.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Mise en place de la barre
d'attelage
Le sac avec la barre d'attelage est
rangé dans le coffre.
Placer la sangle dans l'anneau d'arri‐ mage arrière droit, passer deux fois
autour et serrer la sangle pour fixer le
sac.
Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.

236Conduite et utilisation
Contrôle du serrage de la barre
d'attelage
■ La marque rouge du bouton rotatif
doit se trouver en face de la marque
verte de la barre d'attelage.
■ Le jeu entre le bouton rotatif et la barre d'attelage doit être d'environ
6 mm.
■ La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
■ Déverrouiller la barre d'attelage en tournant la clé en position c.
■ Sortir le bouton rotatif et tourner à
fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic au‐
dible.
La poignée rotative revient automati‐
quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.

Conduite et utilisation237
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
■ La marque verte du bouton rotatif doit se trouver en face de la marque
verte de la barre d'attelage.
■ Il ne doit pas y avoir de jeu entre la
poignée rotative et la barre d'atte‐
lage.
■ La barre d'attelage doit être enga‐
gée fermement dans le logement.
■ La barre d'attelage doit être ver‐ rouillée et la clé doit être retirée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre
d'attelage
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.
Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi im‐
mobile que possible.
Le programme de stabilité de la re‐
morque (TSA) est une fonction de
l'Electronic Stability Control 3 186.

238Soins du véhiculeSoins du véhiculeInformations générales..............238
Contrôles du véhicule ................239
Remplacement des ampoules ...247
Circuit électrique ........................256
Outillage du véhicule .................263
Jantes et pneus ......................... 263
Démarrage par câbles auxiliai‐ res .............................................. 280
Remorquage .............................. 281
Soins extérieurs et intérieurs .....283Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Remplir complètement le réservoir à carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la 1ère ou
la marche arrière ou placer le levier
