Mittarit ja käyttölaitteet119
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Valitse Asetukset painamalla MENU
tai valitse ylemmän tason yhdistelmä‐
näytössä X.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
■ Yksikkö : Näyttöyksiköt voidaan
vaihtaa.
■ Rengaspaine : Kaikkien pyörien
rengaspaineen tarkistus ajon ai‐
kana 3 247.
■ Renk. Kuorma : Valitse rengaspai‐
neluokka kulloisenkin rengaspai‐
neen mukaan 3 247.
■ Öljyn jäljel. oleva käytt. : Ilmaisee,
milloin moottoriöljy ja suodatin on vaihdettava 3 108.

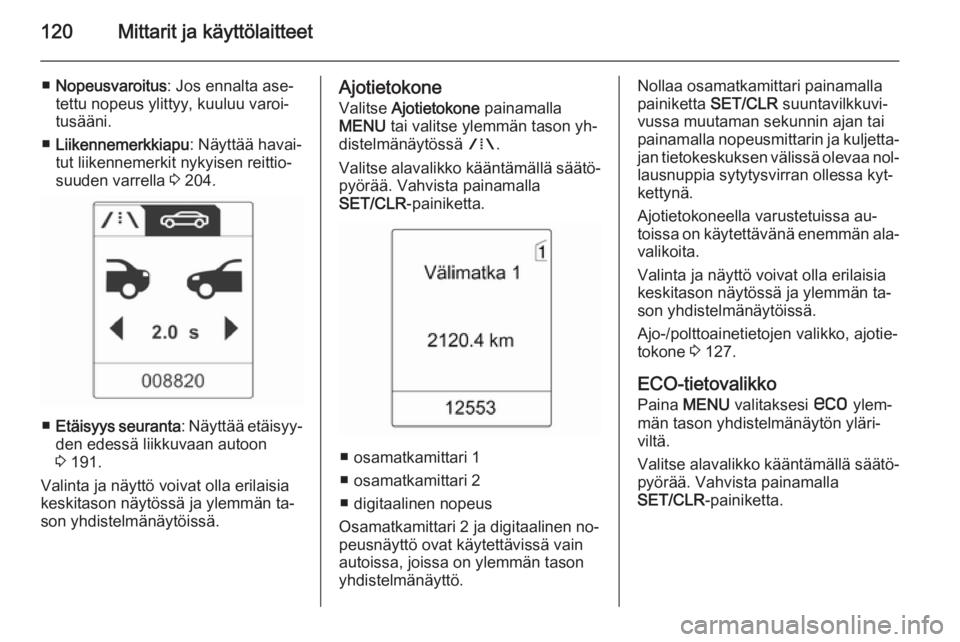

120Mittarit ja käyttölaitteet
■Nopeusvaroitus : Jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni.
■ Liikennemerkkiapu : Näyttää havai‐
tut liikennemerkit nykyisen reittio‐
suuden varrella 3 204.
■ Etäisyys seuranta : Näyttää etäisyy‐
den edessä liikkuvaan autoon
3 191.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
■ osamatkamittari 1
■ osamatkamittari 2
■ digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.
Nollaa osamatkamittari painamalla
painiketta SET/CLR suuntavilkkuvi‐
vussa muutaman sekunnin ajan tai
painamalla nopeusmittarin ja kuljetta‐ jan tietokeskuksen välissä olevaa nol‐
lausnuppia sytytysvirran ollessa kyt‐
kettynä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐ valikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajo-/polttoainetietojen valikko, ajotie‐
tokone 3 127.
ECO-tietovalikko
Paina MENU valitaksesi s ylem‐
män tason yhdistelmänäytön yläri‐
viltä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.

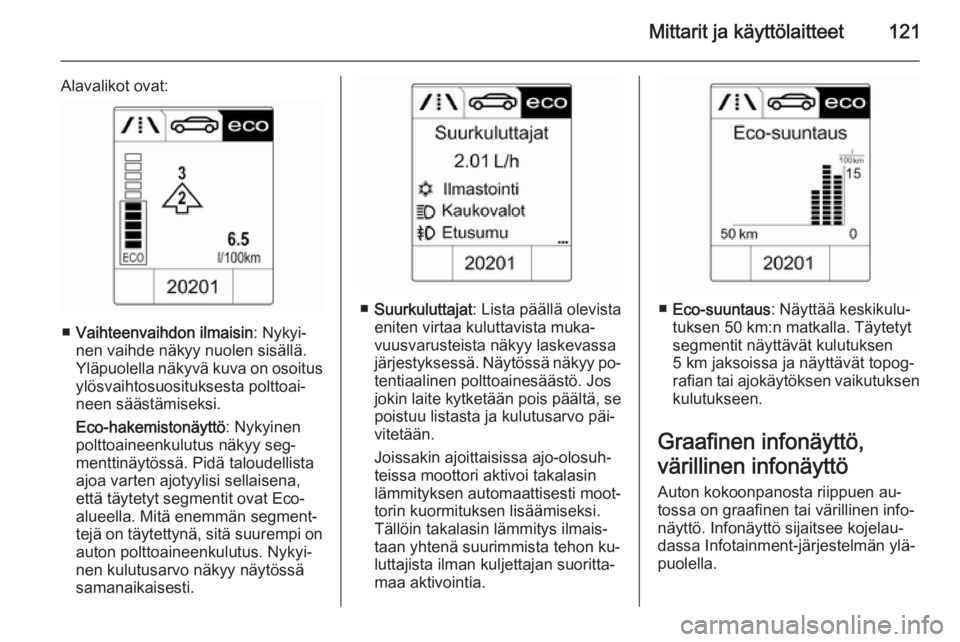

Mittarit ja käyttölaitteet121
Alavalikot ovat:
■Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on osoitus
ylösvaihtosuosituksesta polttoai‐
neen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐ menttinäytössä. Pidä taloudellista
ajoa varten ajotyylisi sellaisena,
että täytetyt segmentit ovat Eco-
alueella. Mitä enemmän segment‐
tejä on täytettynä, sitä suurempi on auton polttoaineenkulutus. Nykyi‐
nen kulutusarvo näkyy näytössä samanaikaisesti.
■ Suurkuluttajat : Lista päällä olevista
eniten virtaa kuluttavista muka‐
vuusvarusteista näkyy laskevassa
järjestyksessä. Näytössä näkyy po‐
tentiaalinen polttoainesäästö. Jos
jokin laite kytketään pois päältä, se poistuu listasta ja kulutusarvo päi‐
vitetään.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin
lämmityksen automaattisesti moot‐
torin kuormituksen lisäämiseksi.
Tällöin takalasin lämmitys ilmais‐
taan yhtenä suurimmista tehon ku‐
luttajista ilman kuljettajan suoritta‐
maa aktivointia.■ Eco-suuntaus : Näyttää keskikulu‐
tuksen 50 km:n matkalla. Täytetyt segmentit näyttävät kulutuksen
5 km jaksoissa ja näyttävät topog‐
rafian tai ajokäytöksen vaikutuksen kulutukseen.
Graafinen infonäyttö,
värillinen infonäyttö Auton kokoonpanosta riippuen au‐
tossa on graafinen tai värillinen info‐
näyttö. Infonäyttö sijaitsee kojelau‐
dassa Infotainment-järjestelmän ylä‐
puolella.

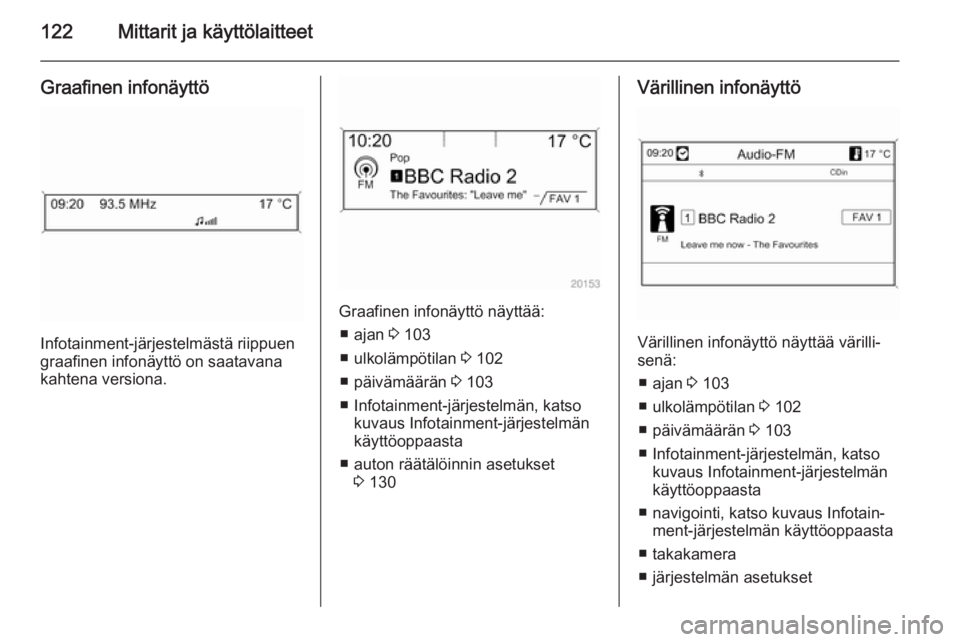

122Mittarit ja käyttölaitteet
Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
■ ajan 3 103
■ ulkolämpötilan 3 102
■ päivämäärän 3 103
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 130
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 103
■ ulkolämpötilan 3 102
■ päivämäärän 3 103
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ takakamera
■ järjestelmän asetukset

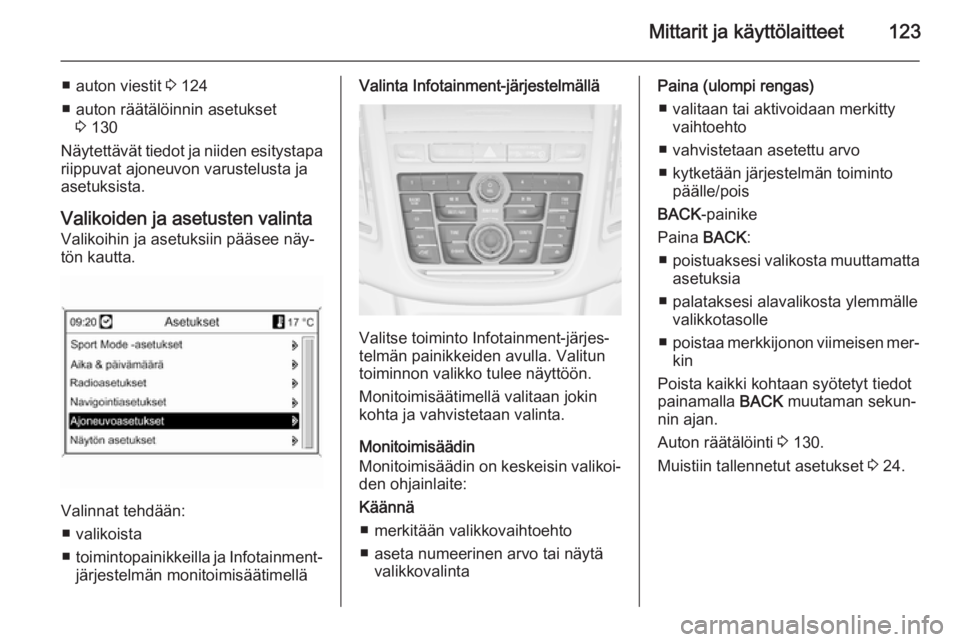

Mittarit ja käyttölaitteet123
■ auton viestit 3 124
■ auton räätälöinnin asetukset 3 130
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ■ merkitään valikkovaihtoehto
■ aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
■ valitaan tai aktivoidaan merkitty vaihtoehto
■ vahvistetaan asetettu arvo
■ kytketään järjestelmän toiminto päälle/pois
BACK -painike
Paina BACK:
■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaa merkkijonon viimeisen mer‐
kin
Poista kaikki kohtaan syötetyt tiedot
painamalla BACK muutaman sekun‐
nin ajan.
Auton räätälöinti 3 130.
Muistiin tallennetut asetukset 3 24.

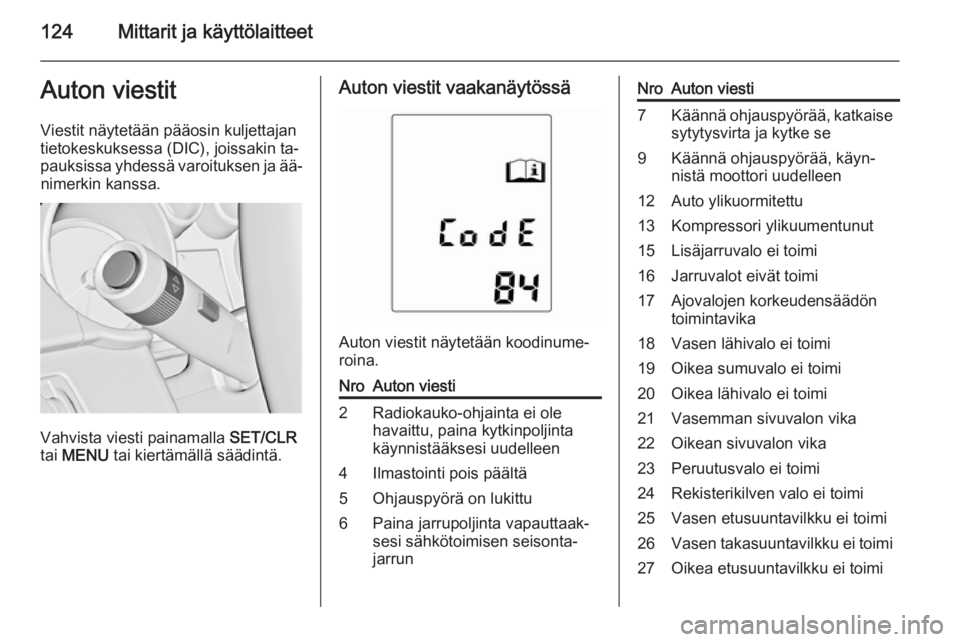

124Mittarit ja käyttölaitteetAuton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐ nimerkin kanssa.
Vahvista viesti painamalla SET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit vaakanäytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrunNroAuton viesti7Käännä ohjauspyörää, katkaise
sytytysvirta ja kytke se9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi

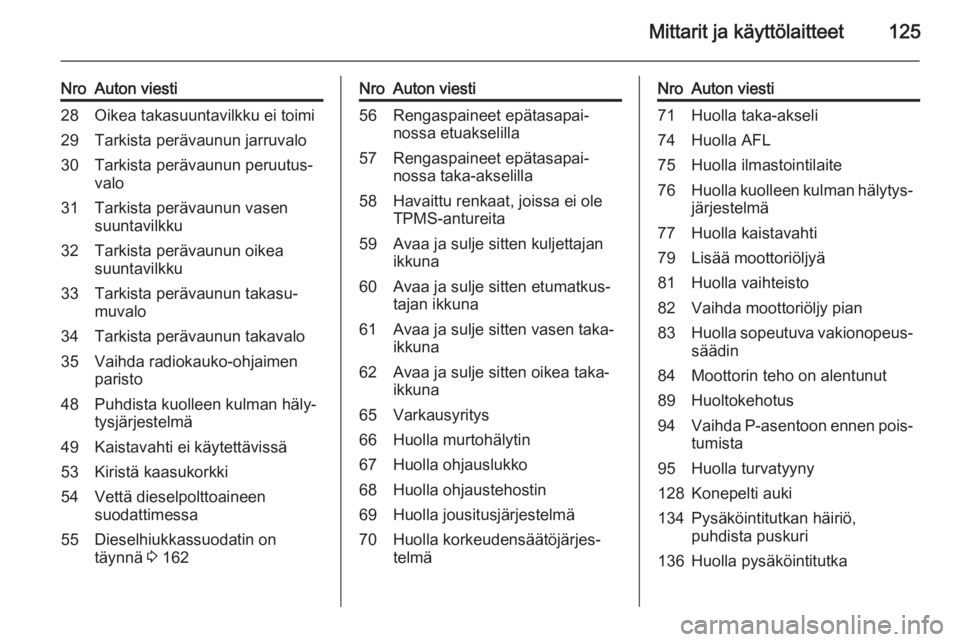

Mittarit ja käyttölaitteet125
NroAuton viesti28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman häly‐
tysjärjestelmä49Kaistavahti ei käytettävissä53Kiristä kaasukorkki54Vettä dieselpolttoaineen
suodattimessa55Dieselhiukkassuodatin on
täynnä 3 162NroAuton viesti56Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sulje sitten kuljettajan
ikkuna60Avaa ja sulje sitten etumatkus‐
tajan ikkuna61Avaa ja sulje sitten vasen taka‐
ikkuna62Avaa ja sulje sitten oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytin67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmä70Huolla korkeudensäätöjärjes‐
telmäNroAuton viesti71Huolla taka-akseli74Huolla AFL75Huolla ilmastointilaite76Huolla kuolleen kulman hälytys‐ järjestelmä77Huolla kaistavahti79Lisää moottoriöljyä81Huolla vaihteisto82Vaihda moottoriöljy pian83Huolla sopeutuva vakionopeus‐
säädin84Moottorin teho on alentunut89Huoltokehotus94Vaihda P-asentoon ennen pois‐ tumista95Huolla turvatyyny128Konepelti auki134Pysäköintitutkan häiriö,
puhdista puskuri136Huolla pysäköintitutka

126Mittarit ja käyttölaitteet
NroAuton viesti145Tarkista lasinpesunesteen
määrä174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit ylemmän tason
yhdistelmänäytössä
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
■ huoltoviestit
■ nestemäärät
■ murtohälytinjärjestelmä
■ jarrut
■ kuljettajan apujärjestelmät
■ alustanohjausjärjestelmät
■ nopeusrajoitin
■ vakionopeussäädin
■ mukautuva vakionopeussäädin
■ etutörmäyksen varoitus
■ törmäystä edeltävä jarrutustoiminto
■ pysäköintiapujärjestelmät
■ valaistus, polttimon vaihto
■ kääntyvät ajovalot
■ pyyhin/pesulaitejärjestelmä
■ ovet, ikkunat
■ kuolleen kulman varoitus
■ liikennemerkkien tunnistus
■ kaistavahti
■ radiokauko-ohjain
■ turvavyöt■ turvatyynyjärjestelmät
■ moottori ja vaihteisto
■ rengaspaine
■ dieselhiukkassuodatin 3 162
■ auton akun tila
■ valikoiva katalyyttinen pelkistys, diesel-pakokaasuneste (DEF),
AdBlue 3 164
Auton viestit värillisessä infonäytössä Jotkut tärkeät viestit näkyvät lisäksi
värillisessä infonäytössä. Paina mo‐ nitoimisäädintä vahvistaaksesi vies‐tin. Jotkut viestit näkyvät vain muuta‐
man sekunnin ajan.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.

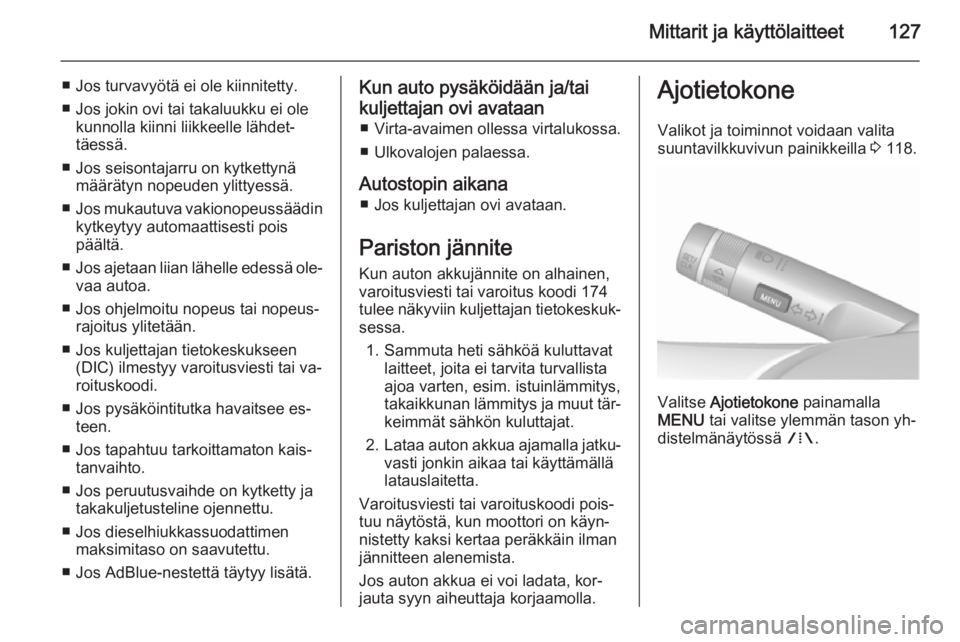

Mittarit ja käyttölaitteet127
■ Jos turvavyötä ei ole kiinnitetty.
■ Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdet‐
täessä.
■ Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
■ Jos mukautuva vakionopeussäädin
kytkeytyy automaattisesti pois
päältä.
■ Jos ajetaan liian lähelle edessä ole‐
vaa autoa.
■ Jos ohjelmoitu nopeus tai nopeus‐ rajoitus ylitetään.
■ Jos kuljettajan tietokeskukseen (DIC) ilmestyy varoitusviesti tai va‐
roituskoodi.
■ Jos pysäköintitutka havaitsee es‐ teen.
■ Jos tapahtuu tarkoittamaton kais‐ tanvaihto.
■ Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu.
■ Jos dieselhiukkassuodattimen maksimitaso on saavutettu.
■ Jos AdBlue-nestettä täytyy lisätä.Kun auto pysäköidään ja/tai
kuljettajan ovi avataan ■ Virta-avaimen ollessa virtalukossa.
■ Ulkovalojen palaessa.
Autostopin aikana ■ Jos kuljettajan ovi avataan.
Pariston jännite Kun auton akkujännite on alhainen,
varoitusviesti tai varoitus koodi 174
tulee näkyviin kuljettajan tietokeskuk‐
sessa.
1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista
ajoa varten, esim. istuinlämmitys,
takaikkunan lämmitys ja muut tär‐ keimmät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti tai varoituskoodi pois‐
tuu näytöstä, kun moottori on käyn‐
nistetty kaksi kertaa peräkkäin ilman
jännitteen alenemista.
Jos auton akkua ei voi ladata, kor‐
jauta syyn aiheuttaja korjaamolla.Ajotietokone
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla 3 118.
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.

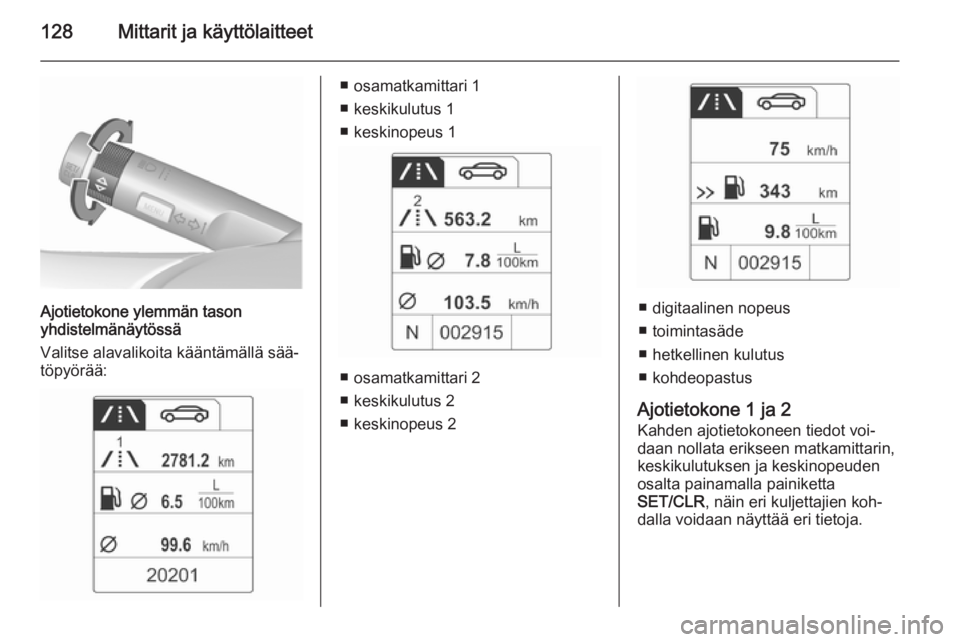

128Mittarit ja käyttölaitteet
Ajotietokone ylemmän tason
yhdistelmänäytössä
Valitse alavalikoita kääntämällä sää‐
töpyörää:
■ osamatkamittari 1
■ keskikulutus 1
■ keskinopeus 1
■ osamatkamittari 2
■ keskikulutus 2
■ keskinopeus 2
■ digitaalinen nopeus
■ toimintasäde
■ hetkellinen kulutus
■ kohdeopastus
Ajotietokone 1 ja 2 Kahden ajotietokoneen tiedot voi‐
daan nollata erikseen matkamittarin,
keskikulutuksen ja keskinopeuden
osalta painamalla painiketta
SET/CLR , näin eri kuljettajien koh‐
dalla voidaan näyttää eri tietoja.
