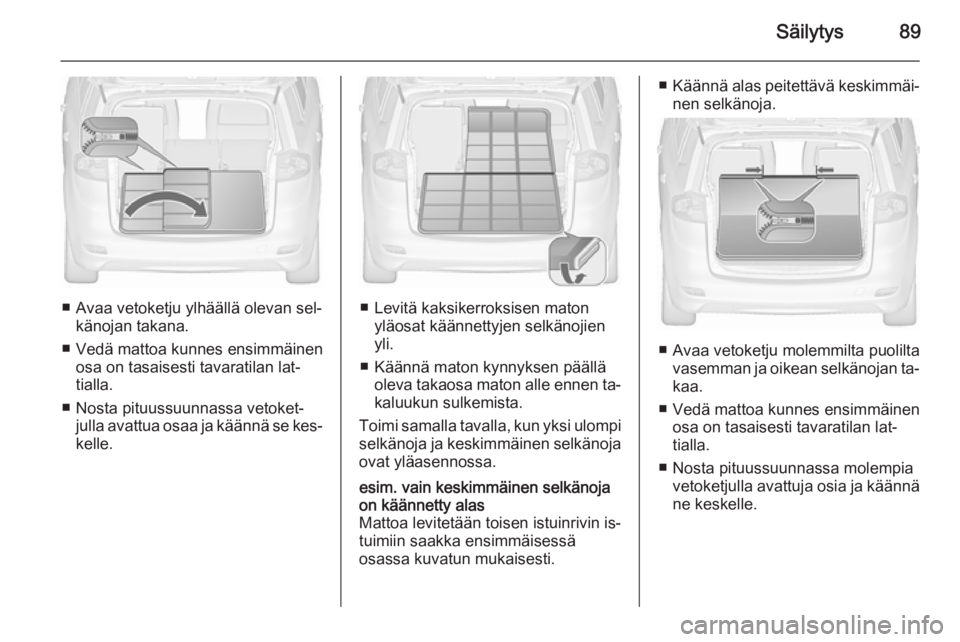

Säilytys89
■ Avaa vetoketju ylhäällä olevan sel‐känojan takana.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä se kes‐kelle.■ Levitä kaksikerroksisen maton yläosat käännettyjen selkänojien
yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
selkänoja ja keskimmäinen selkänoja
ovat yläasennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.■ Käännä alas peitettävä keskimmäi‐
nen selkänoja.
■ Avaa vetoketju molemmilta puolilta vasemman ja oikean selkänojan ta‐
kaa.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa molempia vetoketjulla avattuja osia ja käännä
ne keskelle.

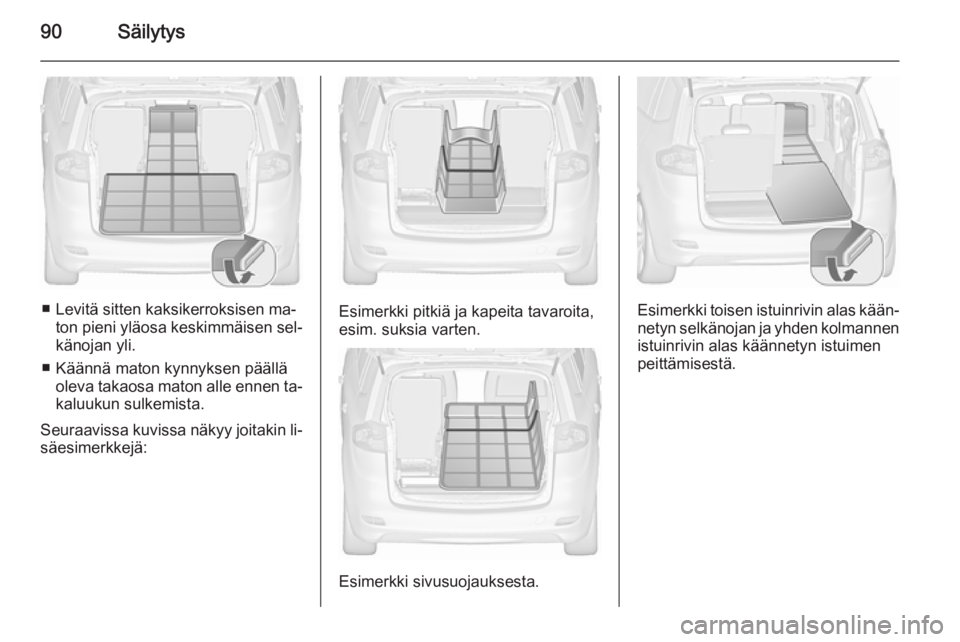

90Säilytys
■ Levitä sitten kaksikerroksisen ma‐ton pieni yläosa keskimmäisen sel‐
känojan yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin li‐
säesimerkkejä:Esimerkki pitkiä ja kapeita tavaroita,
esim. suksia varten.
Esimerkki sivusuojauksesta.
Esimerkki toisen istuinrivin alas kään‐
netyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen
peittämisestä.

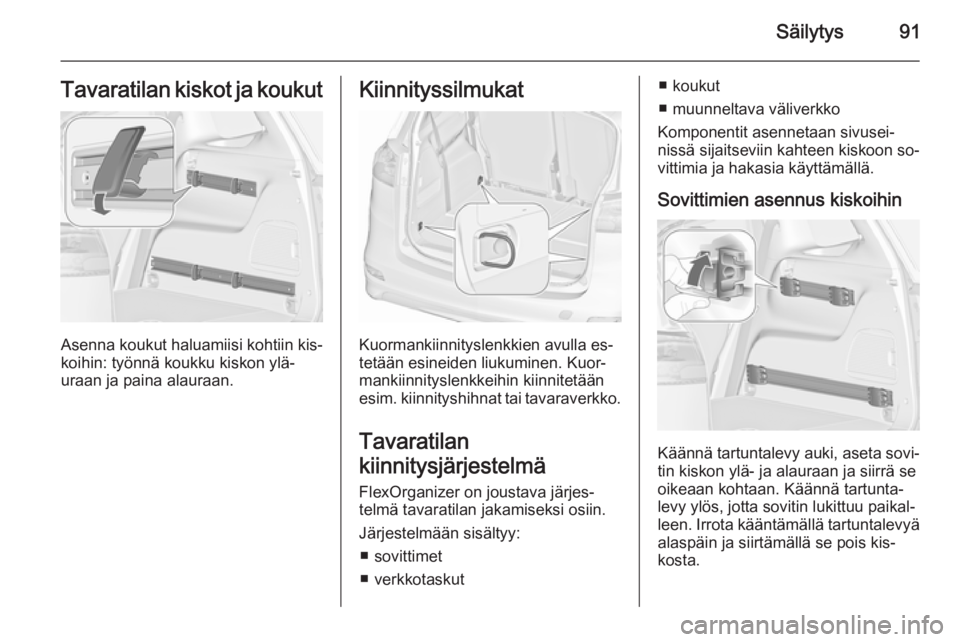

Säilytys91Tavaratilan kiskot ja koukut
Asenna koukut haluamiisi kohtiin kis‐
koihin: työnnä koukku kiskon ylä‐
uraan ja paina alauraan.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ■ sovittimet
■ verkkotaskut
■ koukut
■ muunneltava väliverkko
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.

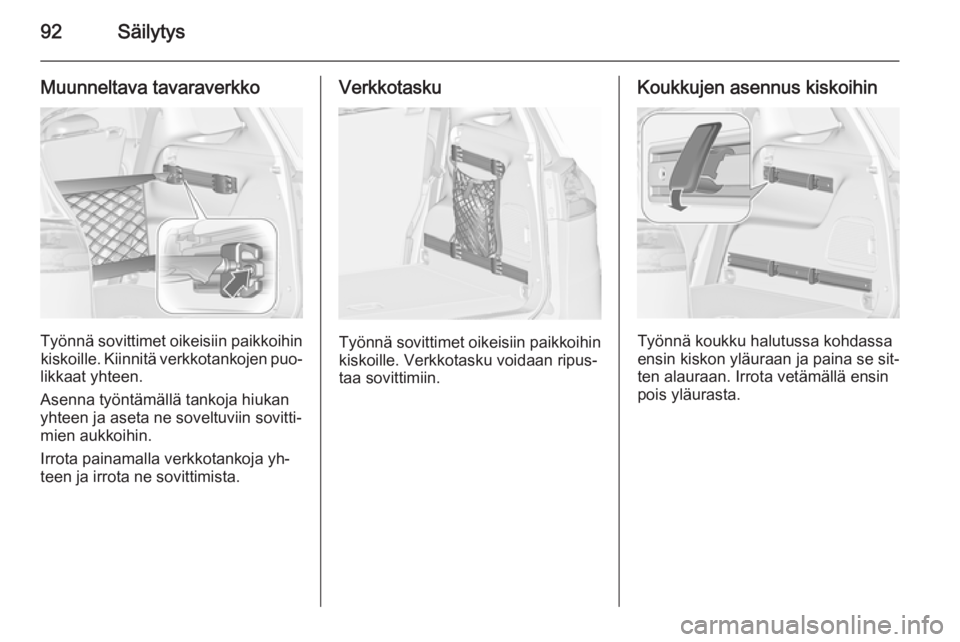

92Säilytys
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.

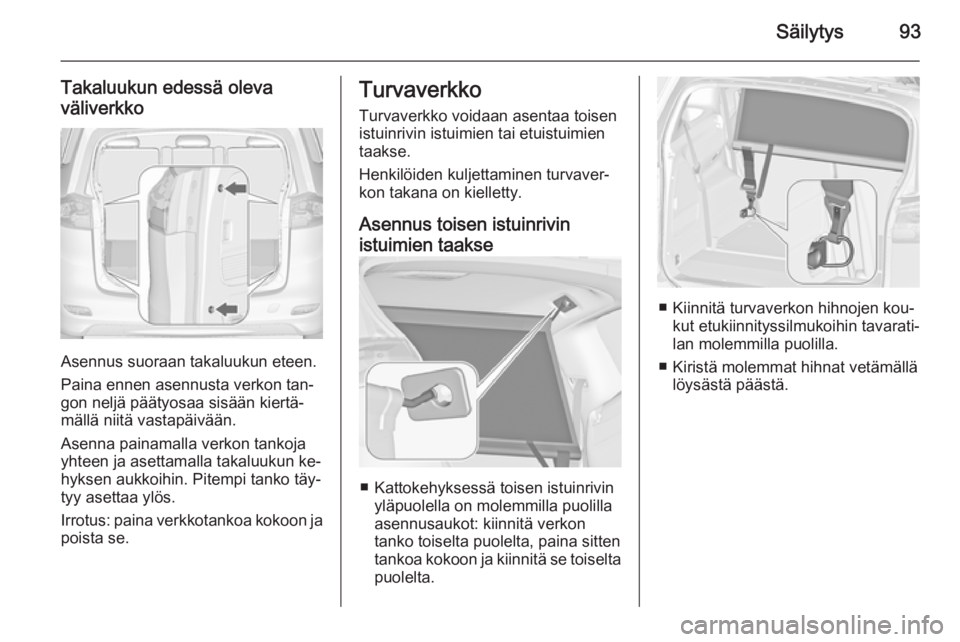

Säilytys93
Takaluukun edessä oleva
väliverkko
Asennus suoraan takaluukun eteen.
Paina ennen asennusta verkon tan‐
gon neljä päätyosaa sisään kiertä‐
mällä niitä vastapäivään.
Asenna painamalla verkon tankoja
yhteen ja asettamalla takaluukun ke‐ hyksen aukkoihin. Pitempi tanko täy‐tyy asettaa ylös.
Irrotus: paina verkkotankoa kokoon ja poista se.
Turvaverkko
Turvaverkko voidaan asentaa toisen
istuinrivin istuimien tai etuistuimien taakse.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Asennus toisen istuinrivin
istuimien taakse
■ Kattokehyksessä toisen istuinrivin yläpuolella on molemmilla puolilla
asennusaukot: kiinnitä verkon
tanko toiselta puolelta, paina sitten
tankoa kokoon ja kiinnitä se toiselta puolelta.
■ Kiinnitä turvaverkon hihnojen kou‐ kut etukiinnityssilmukoihin tavarati‐
lan molemmilla puolilla.
■ Kiristä molemmat hihnat vetämällä löysästä päästä.

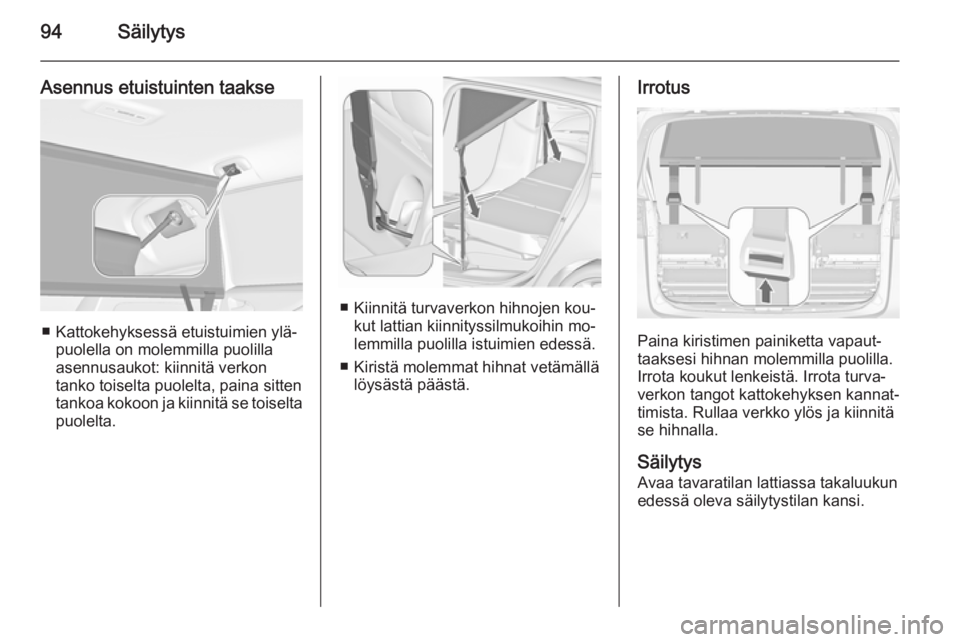

94Säilytys
Asennus etuistuinten taakse
■ Kattokehyksessä etuistuimien ylä‐puolella on molemmilla puolilla
asennusaukot: kiinnitä verkon
tanko toiselta puolelta, paina sitten
tankoa kokoon ja kiinnitä se toiselta puolelta.
■ Kiinnitä turvaverkon hihnojen kou‐ kut lattian kiinnityssilmukoihin mo‐
lemmilla puolilla istuimien edessä.
■ Kiristä molemmat hihnat vetämällä löysästä päästä.
Irrotus
Paina kiristimen painiketta vapaut‐
taaksesi hihnan molemmilla puolilla.
Irrota koukut lenkeistä. Irrota turva‐
verkon tangot kattokehyksen kannat‐
timista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Säilytys
Avaa tavaratilan lattiassa takaluukun
edessä oleva säilytystilan kansi.

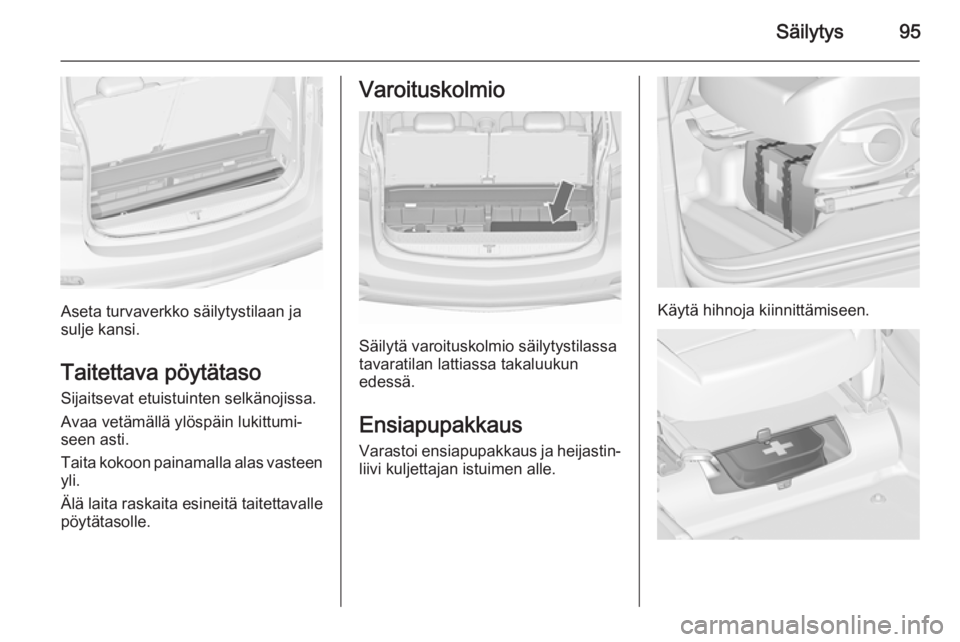

Säilytys95
Aseta turvaverkko säilytystilaan ja
sulje kansi.
Taitettava pöytätaso
Sijaitsevat etuistuinten selkänojissa.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita kokoon painamalla alas vasteen
yli.
Älä laita raskaita esineitä taitettavalle
pöytätasolle.
Varoituskolmio
Säilytä varoituskolmio säilytystilassa
tavaratilan lattiassa takaluukun
edessä.
Ensiapupakkaus
Varastoi ensiapupakkaus ja heijastin‐ liivi kuljettajan istuimen alle.
Käytä hihnoja kiinnittämiseen.

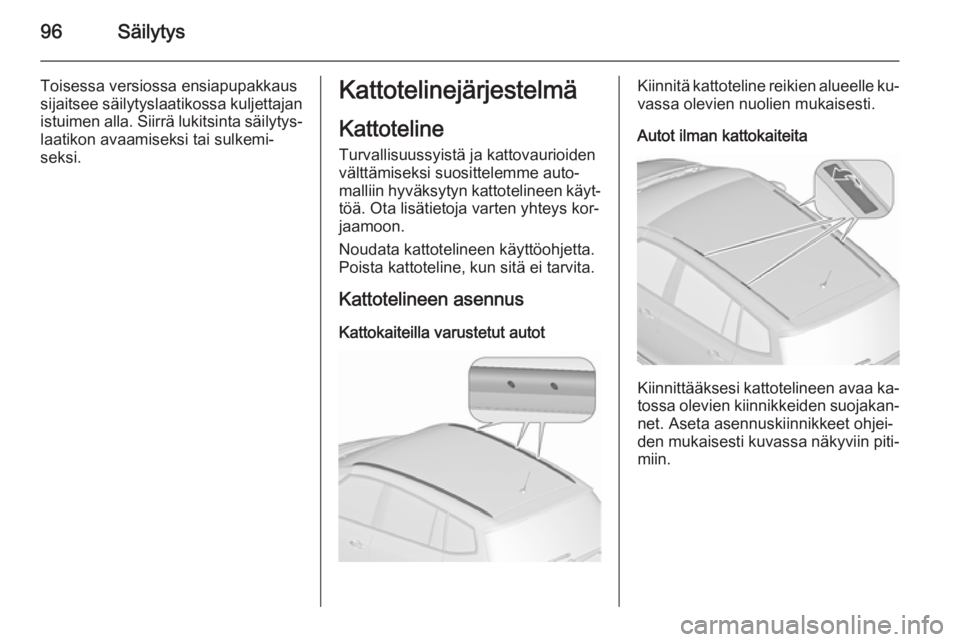

96Säilytys
Toisessa versiossa ensiapupakkaus
sijaitsee säilytyslaatikossa kuljettajan istuimen alla. Siirrä lukitsinta säilytys‐laatikon avaamiseksi tai sulkemi‐
seksi.Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus Kattokaiteilla varustetut autotKiinnitä kattoteline reikien alueelle ku‐
vassa olevien nuolien mukaisesti.
Autot ilman kattokaiteita
Kiinnittääksesi kattotelineen avaa ka‐
tossa olevien kiinnikkeiden suojakan‐
net. Aseta asennuskiinnikkeet ohjei‐
den mukaisesti kuvassa näkyviin piti‐
miin.

Säilytys97Lastaustietoa
■Raskaat esineet tulee asettaa tava‐
ratilassa takaistuinten selkänojien
taakse. Varmista, että selkänojat
on lukittu pitävästi. Jos teet kuor‐
masta pinon, aseta raskaat esineet
pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 91.
■ Irralliset esineet tulee aina kiinnit‐ tää paikalleen, jotta ne eivät liiku ta‐varatilassa.
■ Kuorman korkeus ei saa ylittää sel‐
känojien yläreunaa.
■ Älä kuljeta mitään esineitä tavarati‐
lan suojan äläkä kojelaudan päällä.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 271)
ja EY-normin mukaisen omamas‐
san erotus.
Laske kantavuus kirjoittamalla au‐
tosi paino tämän käyttöoppaan
alussa olevaan Painot-taulukkoon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa kuorma
tasaisesti ja kiinnitä se hihnoilla si‐
ten, ettei se pääse liikkumaan. So‐
vita rengaspaineet ja ajonopeus
kuormitukseen. Tarkasta kiinnityk‐
sen pitävyys usein ja kiristä tarvit‐
taessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
75 kg autoissa ilman kattokaiteita ja
100 kg kattokaiteilla varustetuissa
autoissa. Kattokuorma muodostuu
kattotelineen ja kuorman yhteen‐
lasketusta painosta.

98Mittarit ja käyttölaitteetMittarit ja käyttölaitteetKäyttölaitteet................................ 98
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................. 106
Tietonäytöt ................................. 118
Auton viestit ............................... 124
Ajotietokone ............................... 127
Auton räätälöinti .........................130Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-
järjestelmän ohjekirjassa.
Kuljettajan apujärjestelmät 3 177.
