OPEL ZAFIRA C 2015.5 Omaniku käsiraamat (in Estonian)

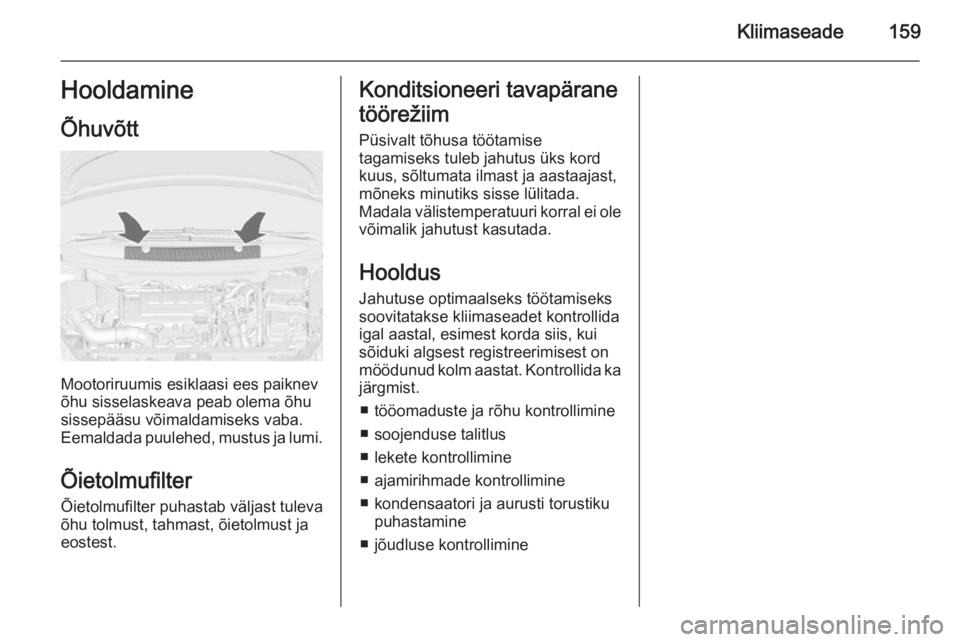

Kliimaseade159Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.
Konditsioneeri tavapärane
töörežiim Püsivalt tõhusa töötamise
tagamiseks tuleb jahutus üks kord
kuus, sõltumata ilmast ja aastaajast,
mõneks minutiks sisse lülitada.
Madala välistemperatuuri korral ei ole võimalik jahutust kasutada.
Hooldus Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadet kontrollida
igal aastal, esimest korda siis, kui
sõiduki algsest registreerimisest on
möödunud kolm aastat. Kontrollida ka
järgmist.
■ tööomaduste ja rõhu kontrollimine
■ soojenduse talitlus
■ lekete kontrollimine
■ ajamirihmade kontrollimine
■ kondensaatori ja aurusti torustiku puhastamine
■ jõudluse kontrollimine

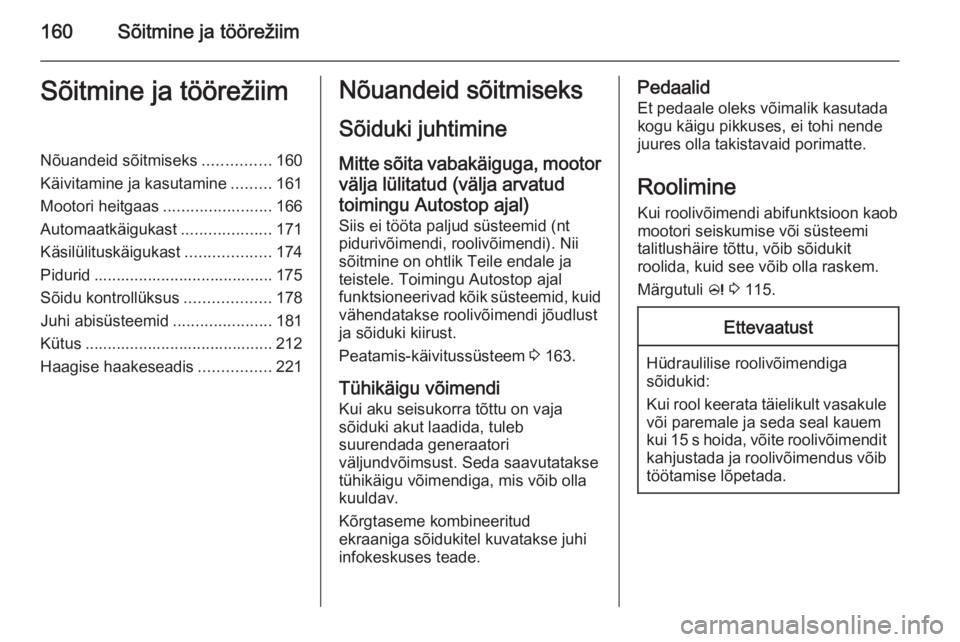

160Sõitmine ja töörežiimSõitmine ja töörežiimNõuandeid sõitmiseks...............160
Käivitamine ja kasutamine .........161
Mootori heitgaas ........................166
Automaatkäigukast ....................171
Käsilülituskäigukast ...................174
Pidurid ........................................ 175
Sõidu kontrollüksus ...................178
Juhi abisüsteemid ......................181
Kütus .......................................... 212
Haagise haakeseadis ................221Nõuandeid sõitmiseks
Sõiduki juhtimine Mitte sõita vabakäiguga, mootorvälja lülitatud (välja arvatud
toimingu Autostop ajal)
Siis ei tööta paljud süsteemid (nt
pidurivõimendi, roolivõimendi). Nii
sõitmine on ohtlik Teile endale ja
teistele. Toimingu Autostop ajal
funktsioneerivad kõik süsteemid, kuid
vähendatakse roolivõimendi jõudlust
ja sõiduki kiirust.
Peatamis-käivitussüsteem 3 163.
Tühikäigu võimendi
Kui aku seisukorra tõttu on vaja
sõiduki akut laadida, tuleb
suurendada generaatori
väljundvõimsust. Seda saavutatakse
tühikäigu võimendiga, mis võib olla
kuuldav.
Kõrgtaseme kombineeritud
ekraaniga sõidukitel kuvatakse juhi infokeskuses teade.Pedaalid
Et pedaale oleks võimalik kasutada
kogu käigu pikkuses, ei tohi nende
juures olla takistavaid porimatte.
Roolimine Kui roolivõimendi abifunktsioon kaob
mootori seiskumise või süsteemi
talitlushäire tõttu, võib sõidukit
roolida, kuid see võib olla raskem.
Märgutuli c 3 115.Ettevaatust
Hüdraulilise roolivõimendiga
sõidukid:
Kui rool keerata täielikult vasakule
või paremale ja seda seal kauem
kui 15 s hoida, võite roolivõimendit kahjustada ja roolivõimendus võib
töötamise lõpetada.

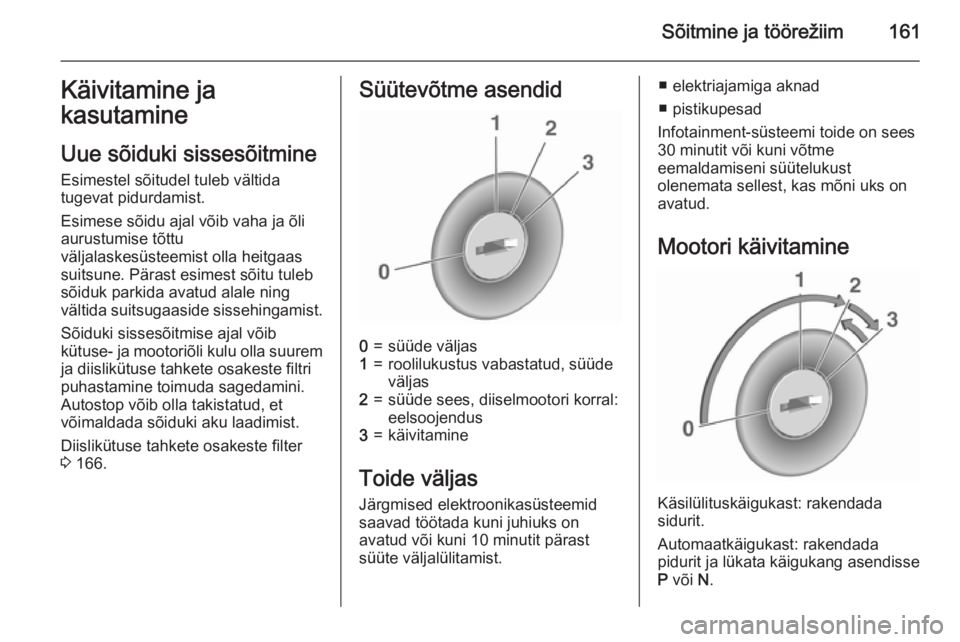

Sõitmine ja töörežiim161Käivitamine ja
kasutamine
Uue sõiduki sissesõitmine Esimestel sõitudel tuleb vältida
tugevat pidurdamist.
Esimese sõidu ajal võib vaha ja õli
aurustumise tõttu
väljalaskesüsteemist olla heitgaas
suitsune. Pärast esimest sõitu tuleb
sõiduk parkida avatud alale ning
vältida suitsugaaside sissehingamist.
Sõiduki sissesõitmise ajal võib
kütuse- ja mootoriõli kulu olla suurem ja diislikütuse tahkete osakeste filtri
puhastamine toimuda sagedamini.
Autostop võib olla takistatud, et
võimaldada sõiduki aku laadimist.
Diislikütuse tahkete osakeste filter
3 166.Süütevõtme asendid0=süüde väljas1=roolilukustus vabastatud, süüde
väljas2=süüde sees, diiselmootori korral: eelsoojendus3=käivitamine
Toide väljas
Järgmised elektroonikasüsteemidsaavad töötada kuni juhiuks on
avatud või kuni 10 minutit pärast
süüte väljalülitamist.
■ elektriajamiga aknad
■ pistikupesad
Infotainment-süsteemi toide on sees
30 minutit või kuni võtme
eemaldamiseni süütelukust
olenemata sellest, kas mõni uks on
avatud.
Mootori käivitamine
Käsilülituskäigukast: rakendada
sidurit.
Automaatkäigukast: rakendada
pidurit ja lükata käigukang asendisse
P või N.

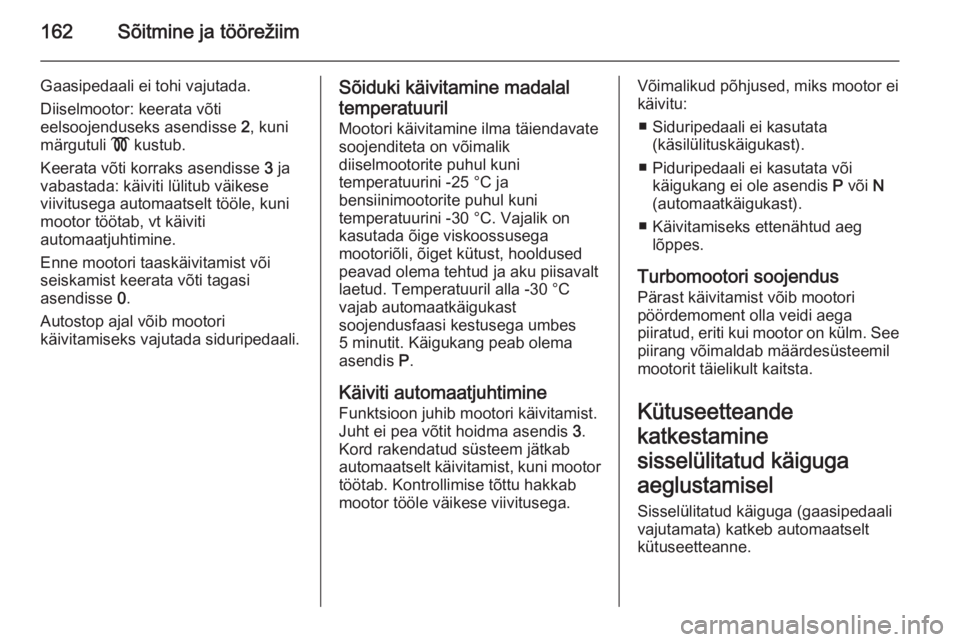

162Sõitmine ja töörežiim
Gaasipedaali ei tohi vajutada.
Diiselmootor: keerata võti
eelsoojenduseks asendisse 2, kuni
märgutuli ! kustub.
Keerata võti korraks asendisse 3 ja
vabastada: käiviti lülitub väikese
viivitusega automaatselt tööle, kuni
mootor töötab, vt käiviti
automaatjuhtimine.
Enne mootori taaskäivitamist või
seiskamist keerata võti tagasi
asendisse 0.
Autostop ajal võib mootori
käivitamiseks vajutada siduripedaali.Sõiduki käivitamine madalal
temperatuuril Mootori käivitamine ilma täiendavate
soojenditeta on võimalik
diiselmootorite puhul kuni
temperatuurini -25 °C ja
bensiinimootorite puhul kuni
temperatuurini -30 °C. Vajalik on
kasutada õige viskoossusega
mootoriõli, õiget kütust, hooldused
peavad olema tehtud ja aku piisavalt
laetud. Temperatuuril alla -30 °C
vajab automaatkäigukast
soojendusfaasi kestusega umbes
5 minutit. Käigukang peab olema asendis P.
Käiviti automaatjuhtimine
Funktsioon juhib mootori käivitamist. Juht ei pea võtit hoidma asendis 3.
Kord rakendatud süsteem jätkab
automaatselt käivitamist, kuni mootor
töötab. Kontrollimise tõttu hakkab
mootor tööle väikese viivitusega.Võimalikud põhjused, miks mootor ei
käivitu:
■ Siduripedaali ei kasutata (käsilülituskäigukast).
■ Piduripedaali ei kasutata või käigukang ei ole asendis P või N
(automaatkäigukast).
■ Käivitamiseks ettenähtud aeg lõppes.
Turbomootori soojendus
Pärast käivitamist võib mootori
pöördemoment olla veidi aega
piiratud, eriti kui mootor on külm. See
piirang võimaldab määrdesüsteemil
mootorit täielikult kaitsta.
Kütuseetteande
katkestamine
sisselülitatud käiguga
aeglustamisel
Sisselülitatud käiguga (gaasipedaali
vajutamata) katkeb automaatselt
kütuseetteanne.

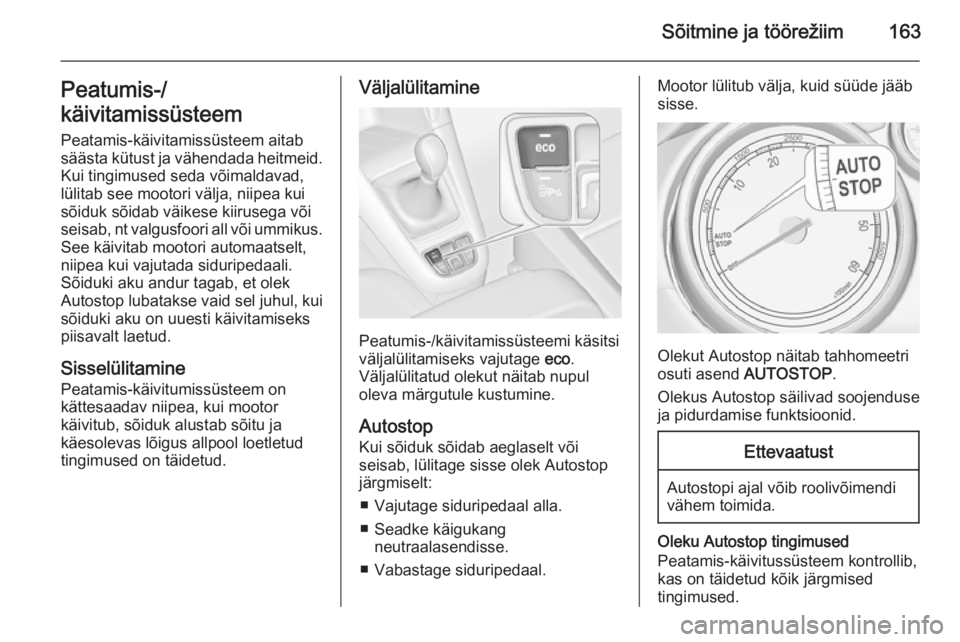

Sõitmine ja töörežiim163Peatumis-/
käivitamissüsteem Peatamis-käivitamissüsteem aitab
säästa kütust ja vähendada heitmeid.
Kui tingimused seda võimaldavad,
lülitab see mootori välja, niipea kui
sõiduk sõidab väikese kiirusega või
seisab, nt valgusfoori all või ummikus.
See käivitab mootori automaatselt,
niipea kui vajutada siduripedaali.
Sõiduki aku andur tagab, et olek Autostop lubatakse vaid sel juhul, kui
sõiduki aku on uuesti käivitamiseks
piisavalt laetud.
Sisselülitamine
Peatamis-käivitumissüsteem on
kättesaadav niipea, kui mootor
käivitub, sõiduk alustab sõitu ja
käesolevas lõigus allpool loetletud
tingimused on täidetud.Väljalülitamine
Peatumis-/käivitamissüsteemi käsitsi
väljalülitamiseks vajutage eco.
Väljalülitatud olekut näitab nupul
oleva märgutule kustumine.
Autostop
Kui sõiduk sõidab aeglaselt või
seisab, lülitage sisse olek Autostop
järgmiselt:
■ Vajutage siduripedaal alla.
■ Seadke käigukang neutraalasendisse.
■ Vabastage siduripedaal.
Mootor lülitub välja, kuid süüde jääb
sisse.
Olekut Autostop näitab tahhomeetri
osuti asend AUTOSTOP .
Olekus Autostop säilivad soojenduse
ja pidurdamise funktsioonid.
Ettevaatust
Autostopi ajal võib roolivõimendi
vähem toimida.
Oleku Autostop tingimused
Peatamis-käivitussüsteem kontrollib,
kas on täidetud kõik järgmised
tingimused.

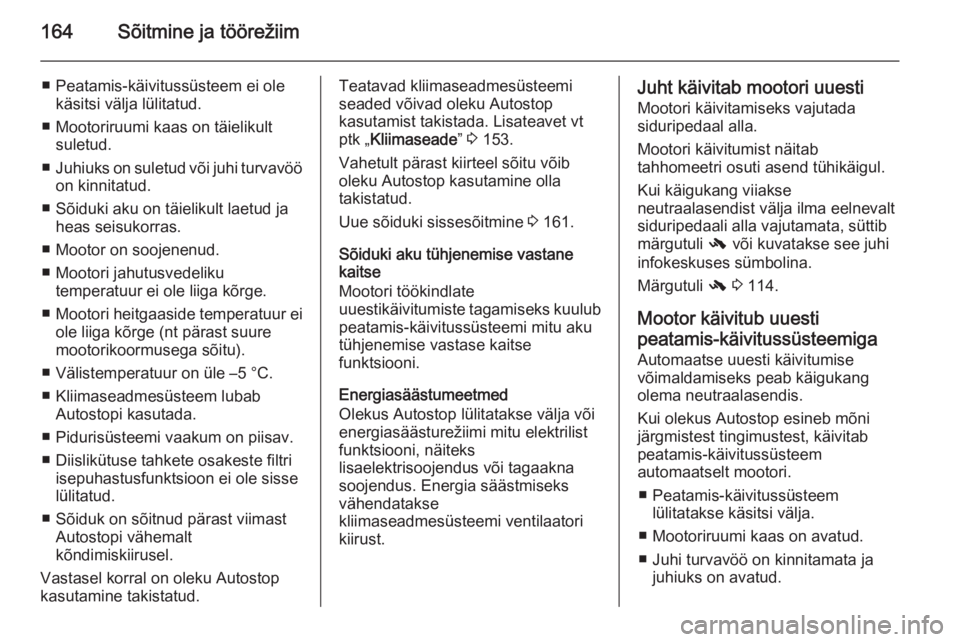

164Sõitmine ja töörežiim
■ Peatamis-käivitussüsteem ei olekäsitsi välja lülitatud.
■ Mootoriruumi kaas on täielikult suletud.
■ Juhiuks on suletud või juhi turvavöö
on kinnitatud.
■ Sõiduki aku on täielikult laetud ja heas seisukorras.
■ Mootor on soojenenud.
■ Mootori jahutusvedeliku temperatuur ei ole liiga kõrge.
■ Mootori heitgaaside temperatuur ei
ole liiga kõrge (nt pärast suure
mootorikoormusega sõitu).
■ Välistemperatuur on üle –5 °C.
■ Kliimaseadmesüsteem lubab Autostopi kasutada.
■ Pidurisüsteemi vaakum on piisav.
■ Diislikütuse tahkete osakeste filtri isepuhastusfunktsioon ei ole sisse
lülitatud.
■ Sõiduk on sõitnud pärast viimast Autostopi vähemalt
kõndimiskiirusel.
Vastasel korral on oleku Autostop
kasutamine takistatud.Teatavad kliimaseadmesüsteemi
seaded võivad oleku Autostop
kasutamist takistada. Lisateavet vt
ptk „ Kliimaseade ” 3 153.
Vahetult pärast kiirteel sõitu võib
oleku Autostop kasutamine olla
takistatud.
Uue sõiduki sissesõitmine 3 161.
Sõiduki aku tühjenemise vastane
kaitse
Mootori töökindlate
uuestikäivitumiste tagamiseks kuulub
peatamis-käivitussüsteemi mitu aku
tühjenemise vastase kaitse
funktsiooni.
Energiasäästumeetmed
Olekus Autostop lülitatakse välja või energiasäästurežiimi mitu elektrilist
funktsiooni, näiteks
lisaelektrisoojendus või tagaakna
soojendus. Energia säästmiseks
vähendatakse
kliimaseadmesüsteemi ventilaatori
kiirust.Juht käivitab mootori uuesti
Mootori käivitamiseks vajutada
siduripedaal alla.
Mootori käivitumist näitab
tahhomeetri osuti asend tühikäigul.
Kui käigukang viiakse
neutraalasendist välja ilma eelnevalt
siduripedaali alla vajutamata, süttib
märgutuli - või kuvatakse see juhi
infokeskuses sümbolina.
Märgutuli - 3 114.
Mootor käivitub uuesti
peatamis-käivitussüsteemiga
Automaatse uuesti käivitumise
võimaldamiseks peab käigukang
olema neutraalasendis.
Kui olekus Autostop esineb mõni
järgmistest tingimustest, käivitab
peatamis-käivitussüsteem
automaatselt mootori.
■ Peatamis-käivitussüsteem lülitatakse käsitsi välja.
■ Mootoriruumi kaas on avatud.
■ Juhi turvavöö on kinnitamata ja juhiuks on avatud.

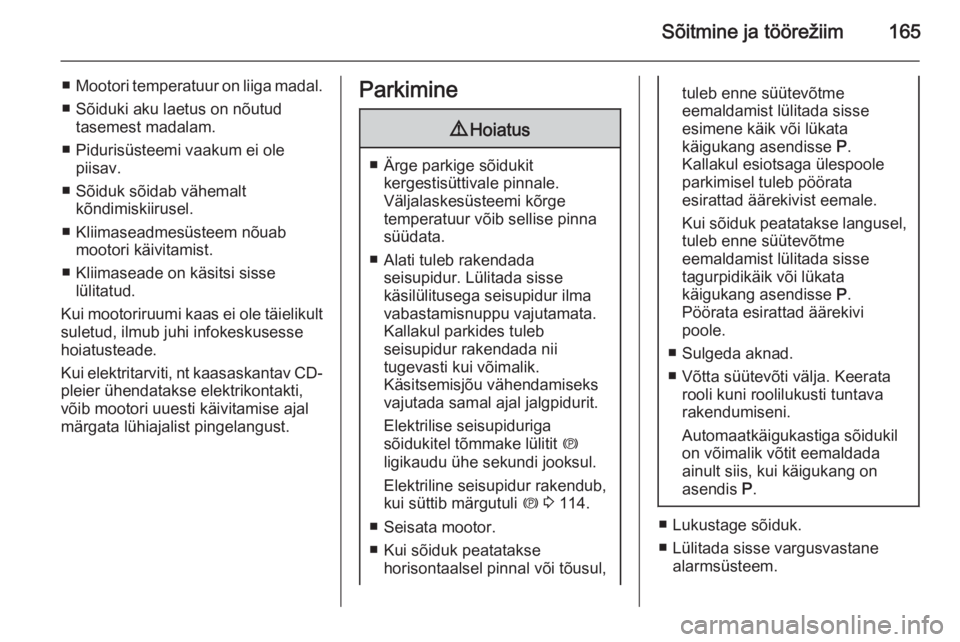

Sõitmine ja töörežiim165
■Mootori temperatuur on liiga madal.
■ Sõiduki aku laetus on nõutud tasemest madalam.
■ Pidurisüsteemi vaakum ei ole piisav.
■ Sõiduk sõidab vähemalt kõndimiskiirusel.
■ Kliimaseadmesüsteem nõuab mootori käivitamist.
■ Kliimaseade on käsitsi sisse lülitatud.
Kui mootoriruumi kaas ei ole täielikult
suletud, ilmub juhi infokeskusesse
hoiatusteade.
Kui elektritarviti, nt kaasaskantav CD-
pleier ühendatakse elektrikontakti,
võib mootori uuesti käivitamise ajal
märgata lühiajalist pingelangust.Parkimine9 Hoiatus
■ Ärge parkige sõidukit
kergestisüttivale pinnale.
Väljalaskesüsteemi kõrge
temperatuur võib sellise pinna
süüdata.
■ Alati tuleb rakendada seisupidur. Lülitada sisse
käsilülitusega seisupidur ilma
vabastamisnuppu vajutamata.
Kallakul parkides tuleb
seisupidur rakendada nii
tugevasti kui võimalik.
Käsitsemisjõu vähendamiseks
vajutada samal ajal jalgpidurit.
Elektrilise seisupiduriga
sõidukitel tõmmake lülitit m
ligikaudu ühe sekundi jooksul.
Elektriline seisupidur rakendub,
kui süttib märgutuli m 3 114.
■ Seisata mootor.
■ Kui sõiduk peatatakse horisontaalsel pinnal või tõusul,
tuleb enne süütevõtme
eemaldamist lülitada sisse
esimene käik või lükata
käigukang asendisse P.
Kallakul esiotsaga ülespoole
parkimisel tuleb pöörata
esirattad äärekivist eemale.
Kui sõiduk peatatakse langusel, tuleb enne süütevõtme
eemaldamist lülitada sisse
tagurpidikäik või lükata
käigukang asendisse P.
Pöörata esirattad äärekivi
poole.
■ Sulgeda aknad.
■ Võtta süütevõti välja. Keerata rooli kuni roolilukusti tuntava
rakendumiseni.
Automaatkäigukastiga sõidukil
on võimalik võtit eemaldada
ainult siis, kui käigukang on
asendis P.
■ Lukustage sõiduk.
■ Lülitada sisse vargusvastane alarmsüsteem.

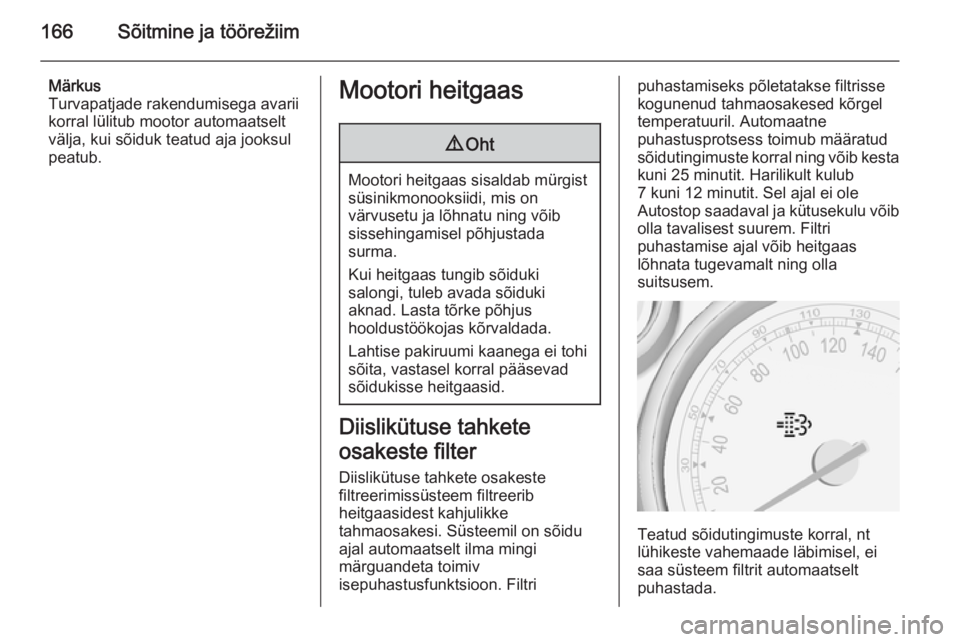

166Sõitmine ja töörežiim
Märkus
Turvapatjade rakendumisega avarii
korral lülitub mootor automaatselt
välja, kui sõiduk teatud aja jooksul
peatub.Mootori heitgaas9 Oht
Mootori heitgaas sisaldab mürgist
süsinikmonooksiidi, mis on
värvusetu ja lõhnatu ning võib
sissehingamisel põhjustada
surma.
Kui heitgaas tungib sõiduki
salongi, tuleb avada sõiduki
aknad. Lasta tõrke põhjus
hooldustöökojas kõrvaldada.
Lahtise pakiruumi kaanega ei tohi
sõita, vastasel korral pääsevad
sõidukisse heitgaasid.
Diislikütuse tahkete
osakeste filter Diislikütuse tahkete osakeste
filtreerimissüsteem filtreerib
heitgaasidest kahjulikke
tahmaosakesi. Süsteemil on sõidu
ajal automaatselt ilma mingi
märguandeta toimiv
isepuhastusfunktsioon. Filtri
puhastamiseks põletatakse filtrisse kogunenud tahmaosakesed kõrgeltemperatuuril. Automaatne
puhastusprotsess toimub määratud
sõidutingimuste korral ning võib kesta kuni 25 minutit. Harilikult kulub
7 kuni 12 minutit. Sel ajal ei ole
Autostop saadaval ja kütusekulu võib
olla tavalisest suurem. Filtri
puhastamise ajal võib heitgaas
lõhnata tugevamalt ning olla
suitsusem.
Teatud sõidutingimuste korral, nt
lühikeste vahemaade läbimisel, ei saa süsteem filtrit automaatselt
puhastada.

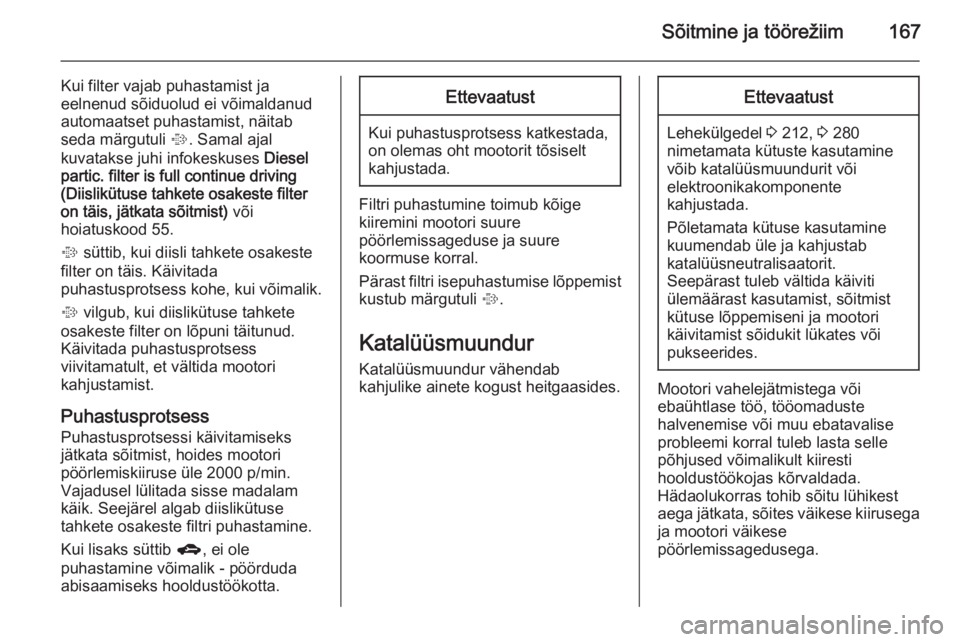

Sõitmine ja töörežiim167
Kui filter vajab puhastamist ja
eelnenud sõiduolud ei võimaldanud
automaatset puhastamist, näitab
seda märgutuli %. Samal ajal
kuvatakse juhi infokeskuses Diesel
partic. filter is full continue driving
(Diislikütuse tahkete osakeste filter
on täis, jätkata sõitmist) või
hoiatuskood 55.
% süttib, kui diisli tahkete osakeste
filter on täis. Käivitada
puhastusprotsess kohe, kui võimalik.
% vilgub, kui diislikütuse tahkete
osakeste filter on lõpuni täitunud.
Käivitada puhastusprotsess
viivitamatult, et vältida mootori
kahjustamist.
Puhastusprotsess
Puhastusprotsessi käivitamiseks
jätkata sõitmist, hoides mootori
pöörlemiskiiruse üle 2000 p/min. Vajadusel lülitada sisse madalam
käik. Seejärel algab diislikütuse
tahkete osakeste filtri puhastamine.
Kui lisaks süttib g, ei ole
puhastamine võimalik - pöörduda
abisaamiseks hooldustöökotta.Ettevaatust
Kui puhastusprotsess katkestada,
on olemas oht mootorit tõsiselt
kahjustada.
Filtri puhastumine toimub kõige
kiiremini mootori suure
pöörlemissageduse ja suure
koormuse korral.
Pärast filtri isepuhastumise lõppemist kustub märgutuli %.
Katalüüsmuundur Katalüüsmuundur vähendab
kahjulike ainete kogust heitgaasides.
Ettevaatust
Lehekülgedel 3 212, 3 280
nimetamata kütuste kasutamine
võib katalüüsmuundurit või
elektroonikakomponente
kahjustada.
Põletamata kütuse kasutamine
kuumendab üle ja kahjustab
katalüüsneutralisaatorit.
Seepärast tuleb vältida käiviti
ülemäärast kasutamist, sõitmist
kütuse lõppemiseni ja mootori
käivitamist sõidukit lükates või
pukseerides.
Mootori vahelejätmistega või
ebaühtlase töö, tööomaduste
halvenemise või muu ebatavalise
probleemi korral tuleb lasta selle
põhjused võimalikult kiiresti
hooldustöökojas kõrvaldada.
Hädaolukorras tohib sõitu lühikest
aega jätkata, sõites väikese kiirusega
ja mootori väikese
pöörlemissagedusega.

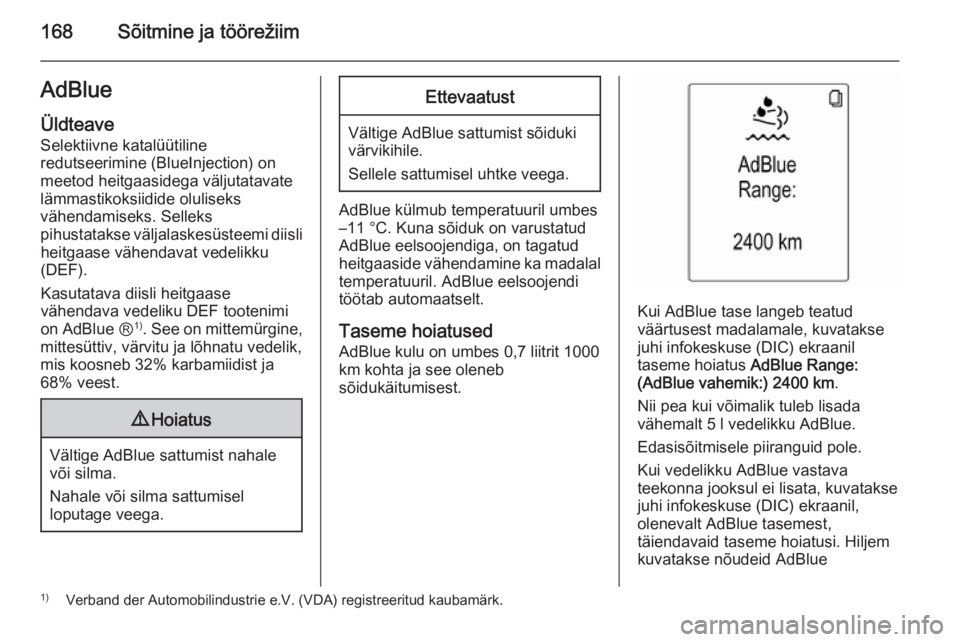

168Sõitmine ja töörežiimAdBlue
Üldteave Selektiivne katalüütiline
redutseerimine (BlueInjection) on
meetod heitgaasidega väljutatavate
lämmastikoksiidide oluliseks
vähendamiseks. Selleks
pihustatakse väljalaskesüsteemi diisli heitgaase vähendavat vedelikku(DEF).
Kasutatava diisli heitgaase
vähendava vedeliku DEF tootenimi
on AdBlue Ⓡ1)
. See on mittemürgine,
mittesüttiv, värvitu ja lõhnatu vedelik,
mis koosneb 32% karbamiidist ja
68% veest.9 Hoiatus
Vältige AdBlue sattumist nahale
või silma.
Nahale või silma sattumisel
loputage veega.
Ettevaatust
Vältige AdBlue sattumist sõiduki
värvikihile.
Sellele sattumisel uhtke veega.
AdBlue külmub temperatuuril umbes
–11 °C. Kuna sõiduk on varustatud AdBlue eelsoojendiga, on tagatud
heitgaaside vähendamine ka madalal
temperatuuril. AdBlue eelsoojendi
töötab automaatselt.
Taseme hoiatused
AdBlue kulu on umbes 0,7 liitrit 1000
km kohta ja see oleneb
sõidukäitumisest.
Kui AdBlue tase langeb teatud väärtusest madalamale, kuvatakse
juhi infokeskuse (DIC) ekraanil
taseme hoiatus AdBlue Range:
(AdBlue vahemik:) 2400 km .
Nii pea kui võimalik tuleb lisada vähemalt 5 l vedelikku AdBlue.
Edasisõitmisele piiranguid pole.
Kui vedelikku AdBlue vastava
teekonna jooksul ei lisata, kuvatakse juhi infokeskuse (DIC) ekraanil,
olenevalt AdBlue tasemest,
täiendavaid taseme hoiatusi. Hiljem
kuvatakse nõudeid AdBlue
1) Verband der Automobilindustrie e.V. (VDA) registreeritud kaubamärk.
