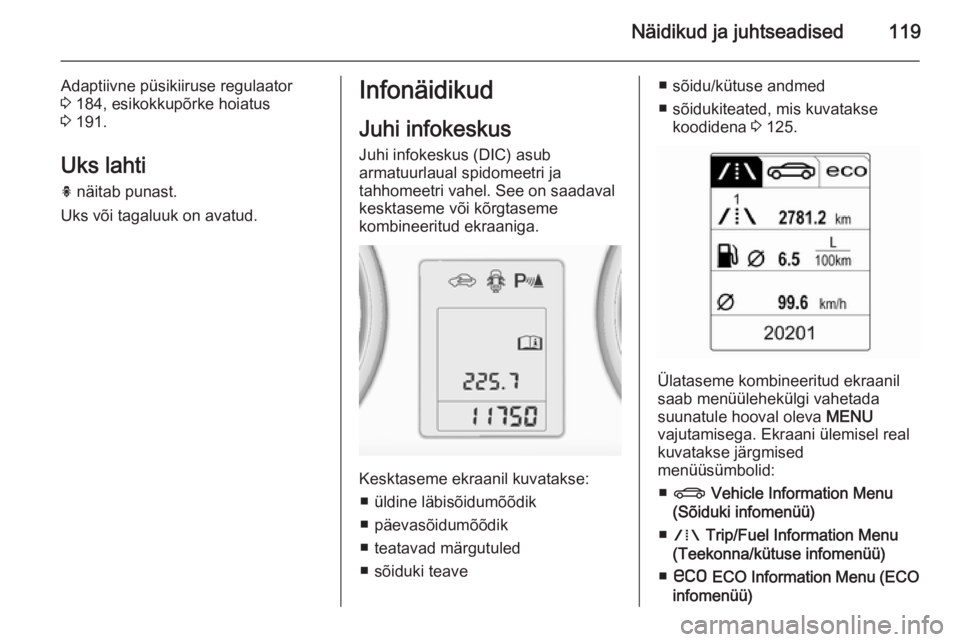

Näidikud ja juhtseadised119
Adaptiivne püsikiiruse regulaator
3 184, esikokkupõrke hoiatus
3 191.
Uks lahti
h näitab punast.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. See on saadaval
kesktaseme või kõrgtaseme
kombineeritud ekraaniga.
Kesktaseme ekraanil kuvatakse:
■ üldine läbisõidumõõdik
■ päevasõidumõõdik
■ teatavad märgutuled
■ sõiduki teave
■ sõidu/kütuse andmed
■ sõidukiteated, mis kuvatakse koodidena 3 125.
Ülataseme kombineeritud ekraanil
saab menüülehekülgi vahetada
suunatule hooval oleva MENU
vajutamisega. Ekraani ülemisel real
kuvatakse järgmised
menüüsümbolid:
■ X Vehicle Information Menu
(Sõiduki infomenüü)
■ W Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü)
■ s ECO Information Menu (ECO
infomenüü)
Page 122 of 305

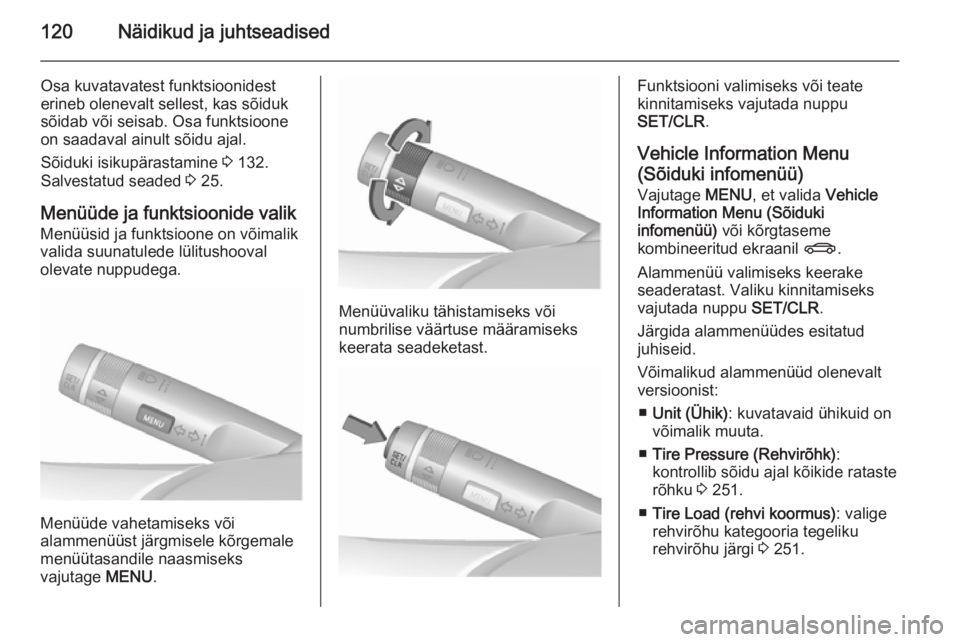

120Näidikud ja juhtseadised
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.
Sõiduki isikupärastamine 3 132.
Salvestatud seaded 3 25.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu
SET/CLR .
Vehicle Information Menu
(Sõiduki infomenüü)
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) või kõrgtaseme
kombineeritud ekraanil X.
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.
Võimalikud alammenüüd olenevalt versioonist:
■ Unit (Ühik) : kuvatavaid ühikuid on
võimalik muuta.
■ Tire Pressure (Rehvirõhk) :
kontrollib sõidu ajal kõikide rataste
rõhku 3 251.
■ Tire Load (rehvi koormus) : valige
rehvirõhu kategooria tegeliku
rehvirõhu järgi 3 251.
Page 123 of 305

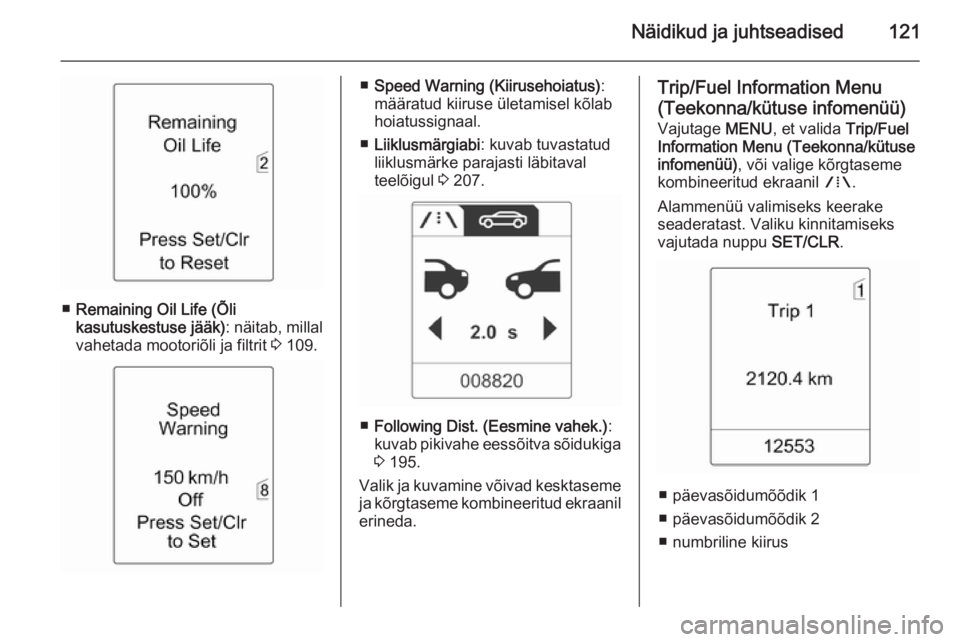

Näidikud ja juhtseadised121
■Remaining Oil Life (Õli
kasutuskestuse jääk) : näitab, millal
vahetada mootoriõli ja filtrit 3 109.
■ Speed Warning (Kiirusehoiatus) :
määratud kiiruse ületamisel kõlab hoiatussignaal.
■ Liiklusmärgiabi : kuvab tuvastatud
liiklusmärke parajasti läbitaval
teelõigul 3 207.
■ Following Dist. (Eesmine vahek.) :
kuvab pikivahe eessõitva sõidukiga
3 195.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil
erineda.
Trip/Fuel Information Menu
(Teekonna/kütuse infomenüü) Vajutage MENU, et valida Trip/Fuel
Information Menu (Teekonna/kütuse infomenüü) , või valige kõrgtaseme
kombineeritud ekraanil W.
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
■ päevasõidumõõdik 1
■ päevasõidumõõdik 2
■ numbriline kiirus
Page 124 of 305

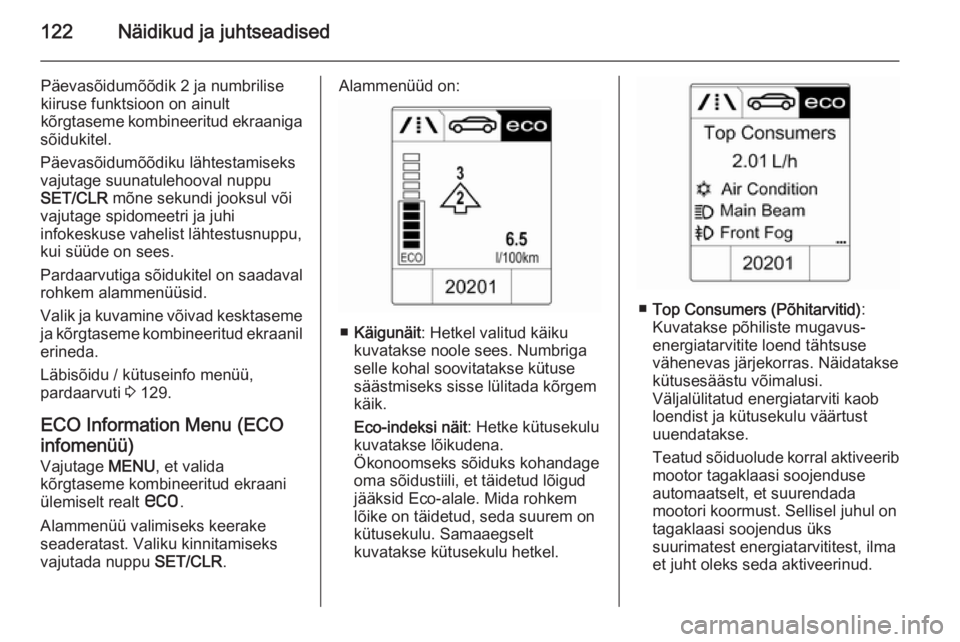

122Näidikud ja juhtseadised
Päevasõidumõõdik 2 ja numbrilisekiiruse funktsioon on ainult
kõrgtaseme kombineeritud ekraaniga
sõidukitel.
Päevasõidumõõdiku lähtestamiseks
vajutage suunatulehooval nuppu
SET/CLR mõne sekundi jooksul või
vajutage spidomeetri ja juhi
infokeskuse vahelist lähtestusnuppu,
kui süüde on sees.
Pardaarvutiga sõidukitel on saadaval
rohkem alammenüüsid.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil erineda.
Läbisõidu / kütuseinfo menüü,
pardaarvuti 3 129.
ECO Information Menu (ECO
infomenüü)
Vajutage MENU, et valida
kõrgtaseme kombineeritud ekraani
ülemiselt realt s.
Alammenüü valimiseks keerake
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.Alammenüüd on:
■Käigunäit : Hetkel valitud käiku
kuvatakse noole sees. Numbriga
selle kohal soovitatakse kütuse
säästmiseks sisse lülitada kõrgem
käik.
Eco-indeksi näit : Hetke kütusekulu
kuvatakse lõikudena.
Ökonoomseks sõiduks kohandage
oma sõidustiili, et täidetud lõigud
jääksid Eco-alale. Mida rohkem
lõike on täidetud, seda suurem on
kütusekulu. Samaaegselt
kuvatakse kütusekulu hetkel.
■ Top Consumers (Põhitarvitid) :
Kuvatakse põhiliste mugavus-
energiatarvitite loend tähtsuse
vähenevas järjekorras. Näidatakse
kütusesäästu võimalusi.
Väljalülitatud energiatarviti kaob loendist ja kütusekulu väärtust
uuendatakse.
Teatud sõiduolude korral aktiveerib
mootor tagaklaasi soojenduse
automaatselt, et suurendada
mootori koormust. Sellisel juhul on
tagaklaasi soojendus üks
suurimatest energiatarvititest, ilma et juht oleks seda aktiveerinud.
Page 125 of 305

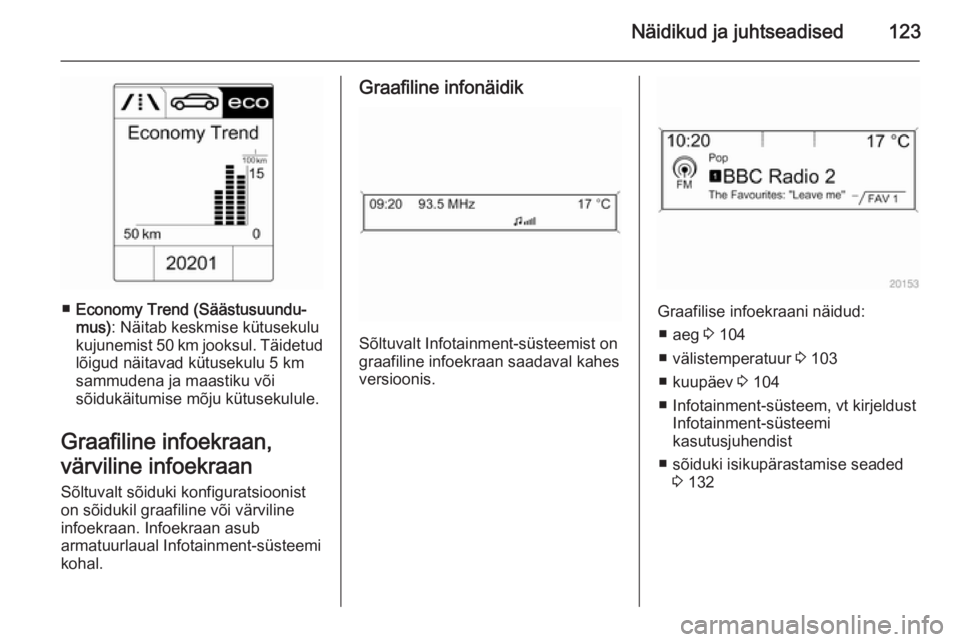

Näidikud ja juhtseadised123
■Economy Trend (Säästusuundu‐
mus) : Näitab keskmise kütusekulu
kujunemist 50 km jooksul. Täidetud
lõigud näitavad kütusekulu 5 km sammudena ja maastiku või
sõidukäitumise mõju kütusekulule.
Graafiline infoekraan,
värviline infoekraan
Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või värviline
infoekraan. Infoekraan asub
armatuurlaual Infotainment-süsteemi
kohal.
Graafiline infonäidik
Sõltuvalt Infotainment-süsteemist on
graafiline infoekraan saadaval kahes
versioonis.
Graafilise infoekraani näidud:
■ aeg 3 104
■ välistemperatuur 3 103
■ kuupäev 3 104
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 132
Page 126 of 305

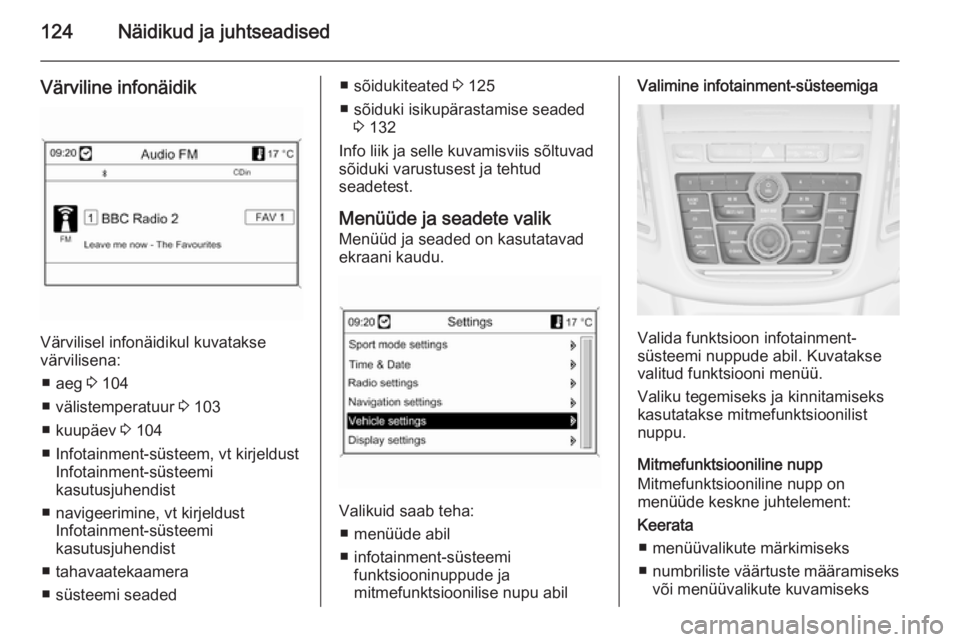

124Näidikud ja juhtseadised
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 104
■ välistemperatuur 3 103
■ kuupäev 3 104
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ tahavaatekaamera
■ süsteemi seaded
■ sõidukiteated 3 125
■ sõiduki isikupärastamise seaded 3 132
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement:
Keerata ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks
Page 127 of 305

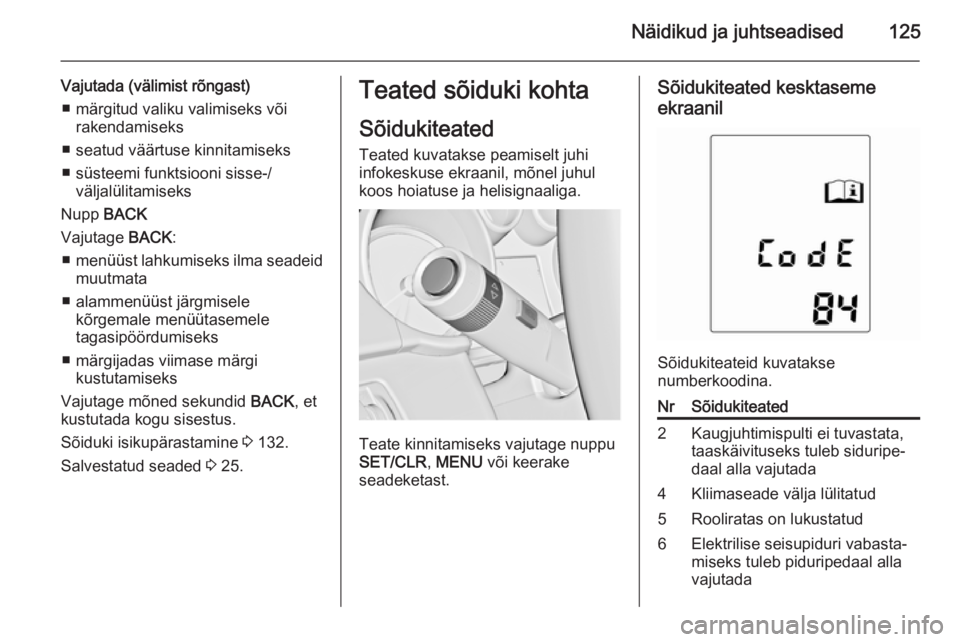

Näidikud ja juhtseadised125
Vajutada (välimist rõngast)■ märgitud valiku valimiseks või rakendamiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse-/ väljalülitamiseks
Nupp BACK
Vajutage BACK:
■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks
Vajutage mõned sekundid BACK, et
kustutada kogu sisestus.
Sõiduki isikupärastamine 3 132.
Salvestatud seaded 3 25.Teated sõiduki kohta
SõidukiteatedTeated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatuse ja helisignaaliga.
Teate kinnitamiseks vajutage nuppu
SET/CLR , MENU või keerake
seadeketast.
Sõidukiteated kesktaseme
ekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrSõidukiteated2Kaugjuhtimispulti ei tuvastata,
taaskäivituseks tuleb siduripe‐
daal alla vajutada4Kliimaseade välja lülitatud5Rooliratas on lukustatud6Elektrilise seisupiduri vabasta‐
miseks tuleb piduripedaal alla
vajutada
Page 128 of 305

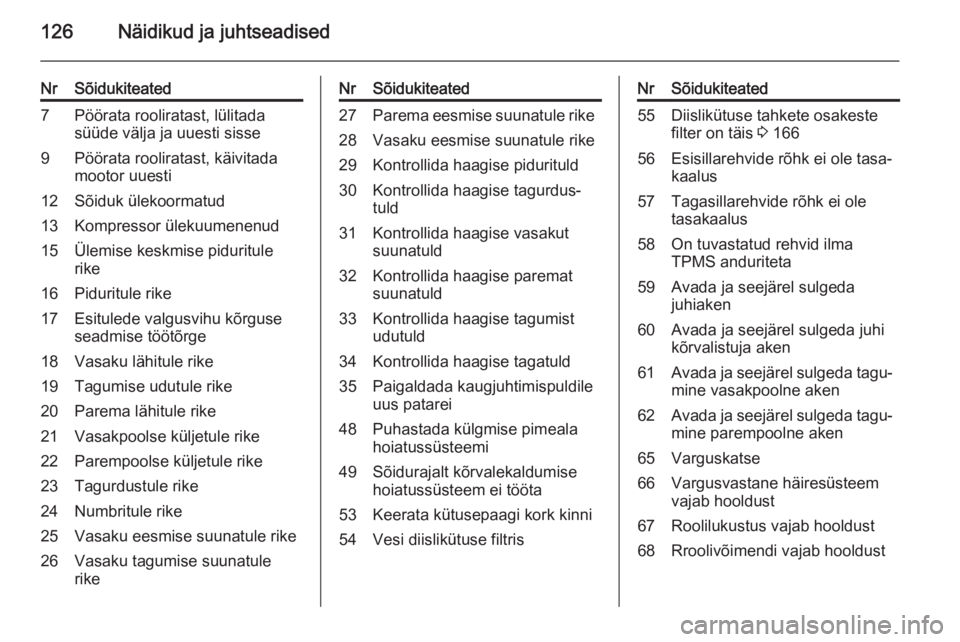

126Näidikud ja juhtseadised
NrSõidukiteated7Pöörata rooliratast, lülitada
süüde välja ja uuesti sisse9Pöörata rooliratast, käivitada
mootor uuesti12Sõiduk ülekoormatud13Kompressor ülekuumenenud15Ülemise keskmise piduritule
rike16Piduritule rike17Esitulede valgusvihu kõrguse
seadmise töötõrge18Vasaku lähitule rike19Tagumise udutule rike20Parema lähitule rike21Vasakpoolse küljetule rike22Parempoolse küljetule rike23Tagurdustule rike24Numbritule rike25Vasaku eesmise suunatule rike26Vasaku tagumise suunatule
rikeNrSõidukiteated27Parema eesmise suunatule rike28Vasaku eesmise suunatule rike29Kontrollida haagise pidurituld30Kontrollida haagise tagurdus‐
tuld31Kontrollida haagise vasakut
suunatuld32Kontrollida haagise paremat
suunatuld33Kontrollida haagise tagumist
udutuld34Kontrollida haagise tagatuld35Paigaldada kaugjuhtimispuldile
uus patarei48Puhastada külgmise pimeala
hoiatussüsteemi49Sõidurajalt kõrvalekaldumise
hoiatussüsteem ei tööta53Keerata kütusepaagi kork kinni54Vesi diislikütuse filtrisNrSõidukiteated55Diislikütuse tahkete osakeste
filter on täis 3 16656Esisillarehvide rõhk ei ole tasa‐
kaalus57Tagasillarehvide rõhk ei ole
tasakaalus58On tuvastatud rehvid ilma
TPMS anduriteta59Avada ja seejärel sulgeda
juhiaken60Avada ja seejärel sulgeda juhi
kõrvalistuja aken61Avada ja seejärel sulgeda tagu‐ mine vasakpoolne aken62Avada ja seejärel sulgeda tagu‐
mine parempoolne aken65Varguskatse66Vargusvastane häiresüsteem
vajab hooldust67Roolilukustus vajab hooldust68Rroolivõimendi vajab hooldust
Page 129 of 305

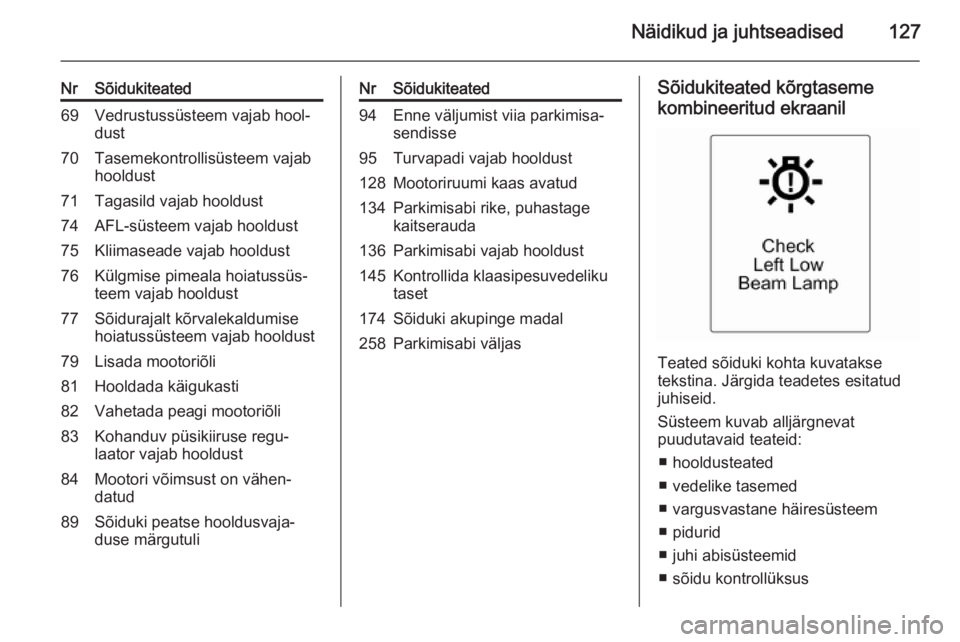

Näidikud ja juhtseadised127
NrSõidukiteated69Vedrustussüsteem vajab hool‐
dust70Tasemekontrollisüsteem vajab
hooldust71Tagasild vajab hooldust74AFL-süsteem vajab hooldust75Kliimaseade vajab hooldust76Külgmise pimeala hoiatussüs‐
teem vajab hooldust77Sõidurajalt kõrvalekaldumise
hoiatussüsteem vajab hooldust79Lisada mootoriõli81Hooldada käigukasti82Vahetada peagi mootoriõli83Kohanduv püsikiiruse regu‐
laator vajab hooldust84Mootori võimsust on vähen‐
datud89Sõiduki peatse hooldusvaja‐
duse märgutuliNrSõidukiteated94Enne väljumist viia parkimisa‐
sendisse95Turvapadi vajab hooldust128Mootoriruumi kaas avatud134Parkimisabi rike, puhastage
kaitserauda136Parkimisabi vajab hooldust145Kontrollida klaasipesuvedeliku
taset174Sõiduki akupinge madal258Parkimisabi väljasSõidukiteated kõrgtaseme
kombineeritud ekraanil
Teated sõiduki kohta kuvatakse
tekstina. Järgida teadetes esitatud
juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ hooldusteated
■ vedelike tasemed
■ vargusvastane häiresüsteem
■ pidurid
■ juhi abisüsteemid
■ sõidu kontrollüksus
Page 130 of 305

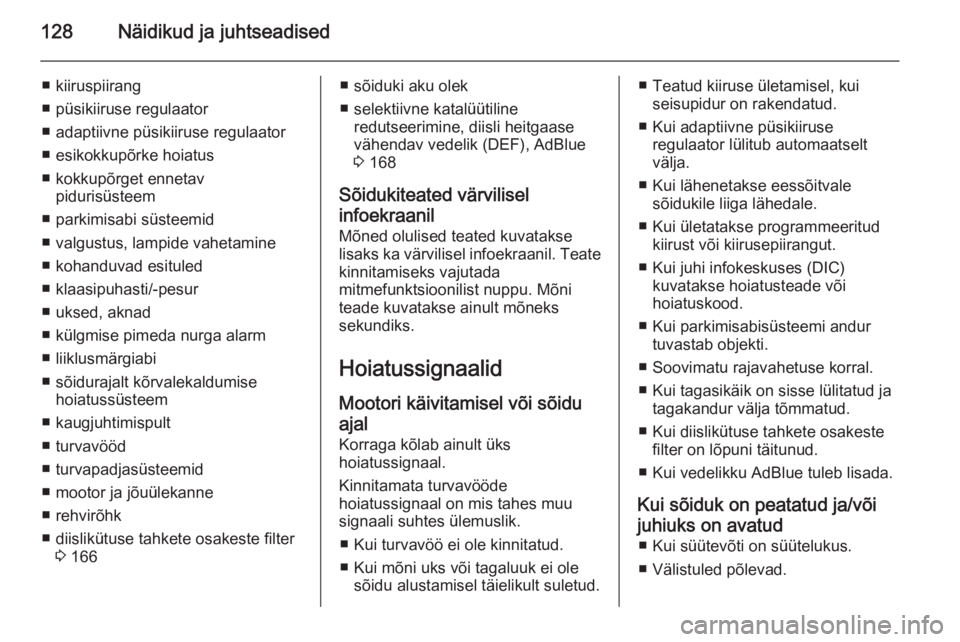

128Näidikud ja juhtseadised
■ kiiruspiirang
■ püsikiiruse regulaator
■ adaptiivne püsikiiruse regulaator
■ esikokkupõrke hoiatus
■ kokkupõrget ennetav pidurisüsteem
■ parkimisabi süsteemid
■ valgustus, lampide vahetamine
■ kohanduvad esituled
■ klaasipuhasti/-pesur
■ uksed, aknad
■ külgmise pimeda nurga alarm
■ liiklusmärgiabi
■ sõidurajalt kõrvalekaldumise hoiatussüsteem
■ kaugjuhtimispult
■ turvavööd
■ turvapadjasüsteemid
■ mootor ja jõuülekanne
■ rehvirõhk
■ diislikütuse tahkete osakeste filter 3 166■ sõiduki aku olek
■ selektiivne katalüütiline redutseerimine, diisli heitgaase
vähendav vedelik (DEF), AdBlue
3 168
Sõidukiteated värvilisel
infoekraanil Mõned olulised teated kuvatakse
lisaks ka värvilisel infoekraanil. Teate
kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Mõni
teade kuvatakse ainult mõneks
sekundiks.
Hoiatussignaalid
Mootori käivitamisel või sõidu ajal Korraga kõlab ainult üks
hoiatussignaal.
Kinnitamata turvavööde
hoiatussignaal on mis tahes muu
signaali suhtes ülemuslik.
■ Kui turvavöö ei ole kinnitatud.
■ Kui mõni uks või tagaluuk ei ole sõidu alustamisel täielikult suletud.■ Teatud kiiruse ületamisel, kui seisupidur on rakendatud.
■ Kui adaptiivne püsikiiruse regulaator lülitub automaatselt
välja.
■ Kui lähenetakse eessõitvale sõidukile liiga lähedale.
■ Kui ületatakse programmeeritud kiirust või kiirusepiirangut.
■ Kui juhi infokeskuses (DIC) kuvatakse hoiatusteade või
hoiatuskood.
■ Kui parkimisabisüsteemi andur tuvastab objekti.
■ Soovimatu rajavahetuse korral.
■ Kui tagasikäik on sisse lülitatud ja tagakandur välja tõmmatud.
■ Kui diislikütuse tahkete osakeste filter on lõpuni täitunud.
■ Kui vedelikku AdBlue tuleb lisada.
Kui sõiduk on peatatud ja/või
juhiuks on avatud ■ Kui süütevõti on süütelukus.
■ Välistuled põlevad.
