OPEL ZAFIRA C 2015.5 Používateľská príručka (in Slovak)

Jazda199

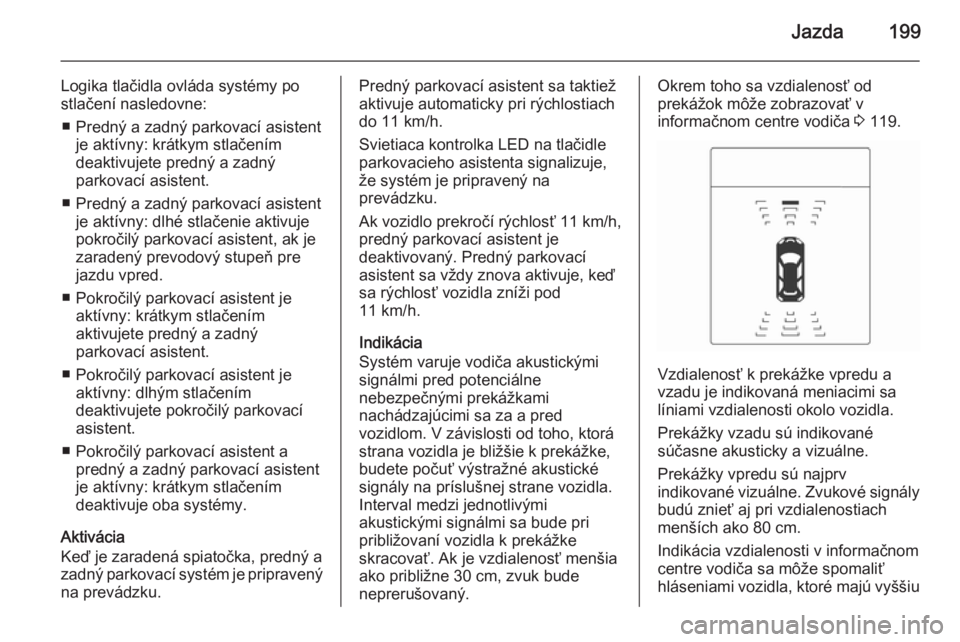

Logika tlačidla ovláda systémy po
stlačení nasledovne:
■ Predný a zadný parkovací asistent je aktívny: krátkym stlačením
deaktivujete predný a zadný
parkovací asistent.
■ Predný a zadný parkovací asistent je aktívny: dlhé stlačenie aktivuje
pokročilý parkovací asistent, ak je
zaradený prevodový stupeň pre
jazdu vpred.
■ Pokročilý parkovací asistent je aktívny: krátkym stlačením
aktivujete predný a zadný
parkovací asistent.
■ Pokročilý parkovací asistent je aktívny: dlhým stlačením
deaktivujete pokročilý parkovací
asistent.
■ Pokročilý parkovací asistent a predný a zadný parkovací asistent
je aktívny: krátkym stlačením
deaktivuje oba systémy.
Aktivácia
Keď je zaradená spiatočka, predný a
zadný parkovací systém je pripravený na prevádzku.Predný parkovací asistent sa taktiež
aktivuje automaticky pri rýchlostiach
do 11 km/h.
Svietiaca kontrolka LED na tlačidle
parkovacieho asistenta signalizuje, že systém je pripravený na
prevádzku.
Ak vozidlo prekročí rýchlosť 11 km/h,
predný parkovací asistent je
deaktivovaný. Predný parkovací
asistent sa vždy znova aktivuje, keď
sa rýchlosť vozidla zníži pod
11 km/h.
Indikácia
Systém varuje vodiča akustickými
signálmi pred potenciálne
nebezpečnými prekážkami
nachádzajúcimi sa za a pred
vozidlom. V závislosti od toho, ktorá
strana vozidla je bližšie k prekážke, budete počuť výstražné akustické
signály na príslušnej strane vozidla.
Interval medzi jednotlivými
akustickými signálmi sa bude pri
približovaní vozidla k prekážke
skracovať. Ak je vzdialenosť menšia
ako približne 30 cm, zvuk bude
neprerušovaný.Okrem toho sa vzdialenosť od
prekážok môže zobrazovať v
informačnom centre vodiča 3 119.
Vzdialenosť k prekážke vpredu a
vzadu je indikovaná meniacimi sa
líniami vzdialenosti okolo vozidla.
Prekážky vzadu sú indikované
súčasne akusticky a vizuálne.
Prekážky vpredu sú najprv
indikované vizuálne. Zvukové signály budú znieť aj pri vzdialenostiach
menších ako 80 cm.
Indikácia vzdialenosti v informačnom
centre vodiča sa môže spomaliť
hláseniami vozidla, ktoré majú vyššiu

200Jazda

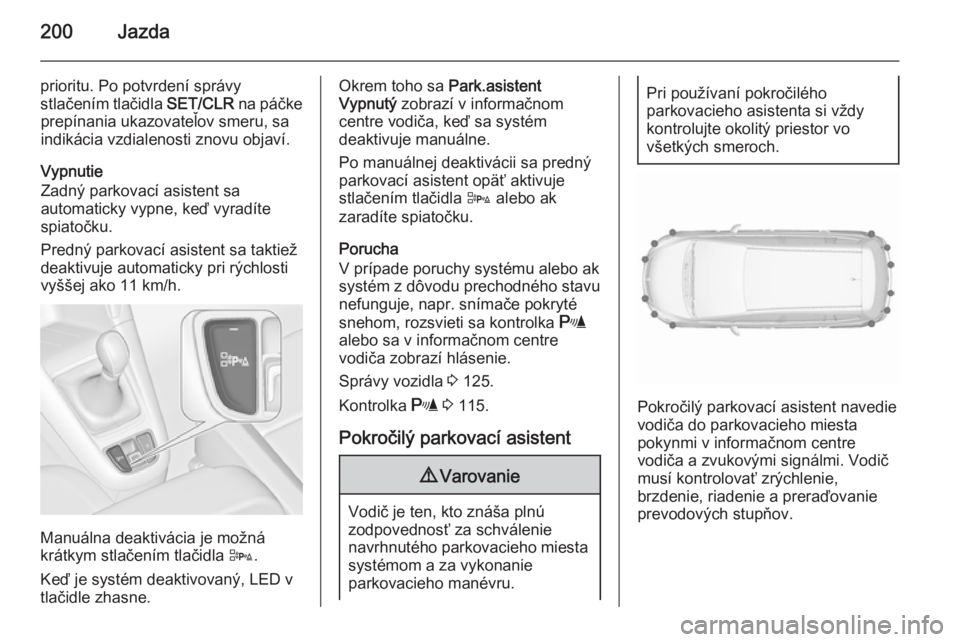

prioritu. Po potvrdení správy
stlačením tlačidla SET/CLR na páčke
prepínania ukazovateľov smeru, sa
indikácia vzdialenosti znovu objaví.
Vypnutie
Zadný parkovací asistent sa
automaticky vypne, keď vyradíte spiatočku.
Predný parkovací asistent sa taktiež
deaktivuje automaticky pri rýchlosti
vyššej ako 11 km/h.
Manuálna deaktivácia je možná
krátkym stlačením tlačidla D.
Keď je systém deaktivovaný, LED v
tlačidle zhasne.
Okrem toho sa Park.asistent
Vypnutý zobrazí v informačnom
centre vodiča, keď sa systém
deaktivuje manuálne.
Po manuálnej deaktivácii sa predný
parkovací asistent opäť aktivuje
stlačením tlačidla D alebo ak
zaradíte spiatočku.
Porucha
V prípade poruchy systému alebo ak
systém z dôvodu prechodného stavu nefunguje, napr. snímače pokryté
snehom, rozsvieti sa kontrolka r
alebo sa v informačnom centre
vodiča zobrazí hlásenie.
Správy vozidla 3 125.
Kontrolka r 3 115.
Pokročilý parkovací asistent9 Varovanie
Vodič je ten, kto znáša plnú
zodpovednosť za schválenie
navrhnutého parkovacieho miesta systémom a za vykonanie
parkovacieho manévru.
Pri používaní pokročilého
parkovacieho asistenta si vždy
kontrolujte okolitý priestor vo
všetkých smeroch.
Pokročilý parkovací asistent navedie
vodiča do parkovacieho miesta
pokynmi v informačnom centre
vodiča a zvukovými signálmi. Vodič
musí kontrolovať zrýchlenie,
brzdenie, riadenie a preraďovanie
prevodových stupňov.

Jazda201
Systém použije snímače predného
parkovacieho asistenta spolu s
ďalšími dvoma snímačmi na
obidvoch stranách predného a
zadného nárazníka.
Tlačidlo parkovacieho asistenta D a
prevádzková logika
Pokročilý parkovací asistent aj
predný a zadný parkovací asistent
(pozrite si predchádzajúci popis) sa
ovládajú tlačidlom D.
Krátkym stlačením tlačidla D sa
deaktivuje alebo aktivuje predný parkovací asistent.
Dlhým stlačením tlačidla D (na
približne jednu sekundu) sa aktivuje
alebo deaktivuje pokročilý parkovací
asistent.
Logika tlačidla ovláda systémy po
stlačení nasledovne:
■ Predný a zadný parkovací asistent je aktívny: krátkym stlačením
deaktivujete predný a zadný
parkovací asistent.■ Predný a zadný parkovací asistent je aktívny: dlhé stlačenie aktivuje
pokročilý parkovací asistent, ak je
zaradený prevodový stupeň pre
jazdu vpred.
■ Pokročilý parkovací asistent je aktívny: krátkym stlačením
aktivujete predný a zadný
parkovací asistent.
■ Pokročilý parkovací asistent je aktívny: dlhým stlačením
deaktivujete pokročilý parkovací
asistent.
■ Pokročilý parkovací asistent a predný a zadný parkovací asistent
je aktívny: krátkym stlačením
deaktivuje oba systémy.Aktivácia
Keď hľadáte parkovacie miesto,
systém sa musí aktivovať stlačením
tlačidla D približne na
jednu sekundu.
Systém sa dá aktivovať pri
rýchlostiach do 30 km/h a systém
hľadá parkovacie miesto pri
rýchlostiach do 30 km/h.
Maximálna povolená paralelná
vzdialenosť medzi vozidlom a radom
parkujúcich áut je 1,8 metra.

202Jazda

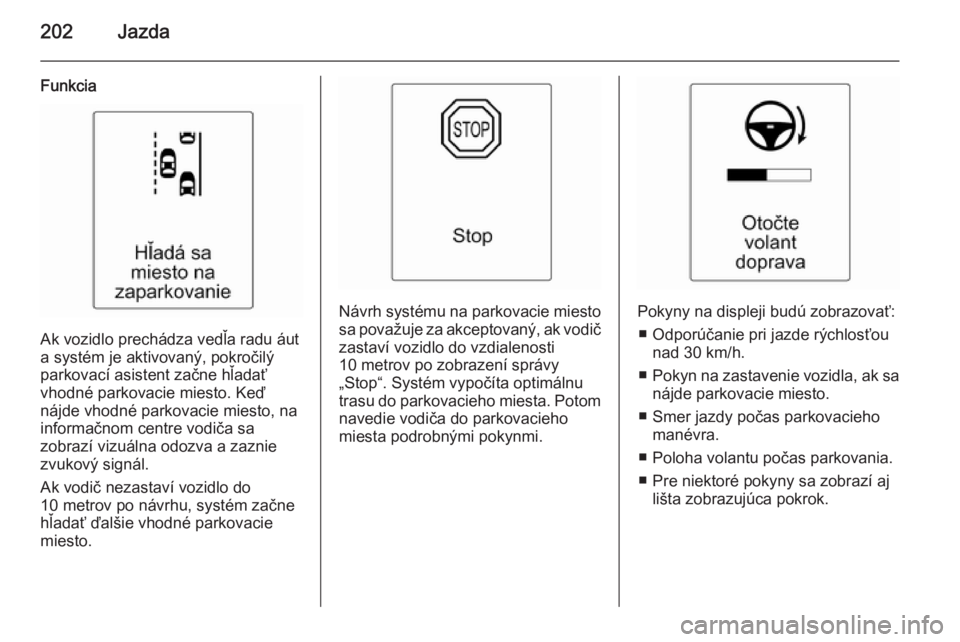

Funkcia
Ak vozidlo prechádza vedľa radu áut
a systém je aktivovaný, pokročilý
parkovací asistent začne hľadať
vhodné parkovacie miesto. Keď
nájde vhodné parkovacie miesto, na
informačnom centre vodiča sa
zobrazí vizuálna odozva a zaznie zvukový signál.
Ak vodič nezastaví vozidlo do
10 metrov po návrhu, systém začne
hľadať ďalšie vhodné parkovacie
miesto.
Návrh systému na parkovacie miesto sa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy
„Stop“. Systém vypočíta optimálnu
trasu do parkovacieho miesta. Potom navedie vodiča do parkovacieho
miesta podrobnými pokynmi.Pokyny na displeji budú zobrazovať:
■ Odporúčanie pri jazde rýchlosťou nad 30 km/h.
■ Pokyn na zastavenie vozidla, ak sa
nájde parkovacie miesto.
■ Smer jazdy počas parkovacieho manévra.
■ Poloha volantu počas parkovania. ■ Pre niektoré pokyny sa zobrazí aj lišta zobrazujúca pokrok.

Jazda203

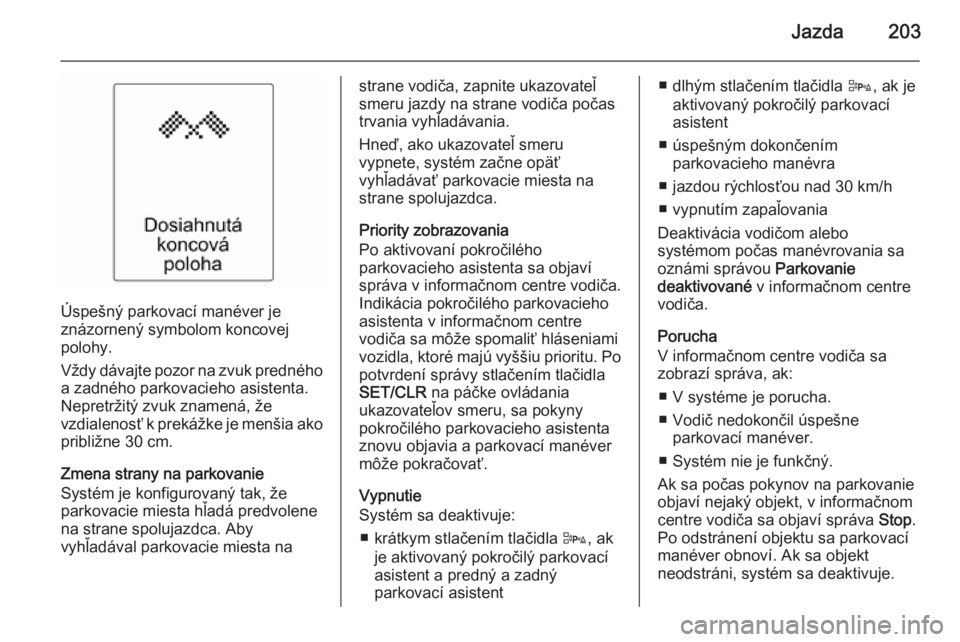

Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá predvolene
na strane spolujazdca. Aby
vyhľadával parkovacie miesta na
strane vodiča, zapnite ukazovateľ
smeru jazdy na strane vodiča počas
trvania vyhľadávania.
Hneď, ako ukazovateľ smeru
vypnete, systém začne opäť
vyhľadávať parkovacie miesta na
strane spolujazdca.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví správa v informačnom centre vodiča.
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po
potvrdení správy stlačením tlačidla
SET/CLR na páčke ovládania
ukazovateľov smeru, sa pokyny
pokročilého parkovacieho asistenta
znovu objavia a parkovací manéver
môže pokračovať.
Vypnutie
Systém sa deaktivuje:
■ krátkym stlačením tlačidla D, ak
je aktivovaný pokročilý parkovací asistent a predný a zadný
parkovací asistent■ dlhým stlačením tlačidla D, ak je
aktivovaný pokročilý parkovací asistent
■ úspešným dokončením parkovacieho manévra
■ jazdou rýchlosťou nad 30 km/h
■ vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa
oznámi správou Parkovanie
deaktivované v informačnom centre
vodiča.
Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
■ V systéme je porucha.
■ Vodič nedokončil úspešne parkovací manéver.
■ Systém nie je funkčný.
Ak sa počas pokynov na parkovanie
objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.

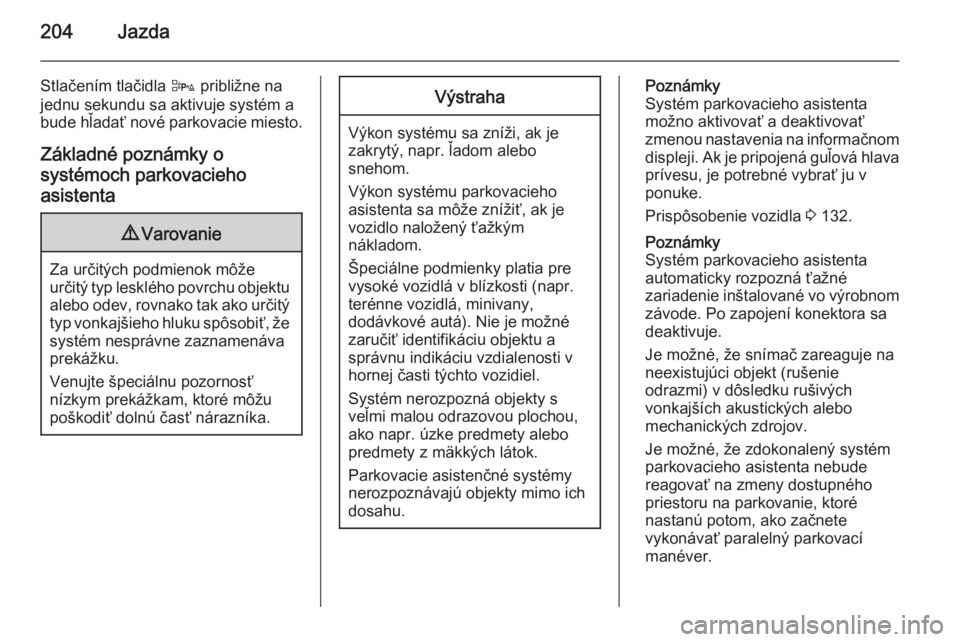

204Jazda
Stlačením tlačidla D približne na
jednu sekundu sa aktivuje systém a
bude hľadať nové parkovacie miesto.
Základné poznámky o
systémoch parkovacieho
asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.
Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta
možno aktivovať a deaktivovať
zmenou nastavenia na informačnom
displeji. Ak je pripojená guľová hlava
prívesu, je potrebné vybrať ju v
ponuke.
Prispôsobenie vozidla 3 132.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom závode. Po zapojení konektora sa
deaktivuje.
Je možné, že snímač zareaguje na neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.

Jazda205

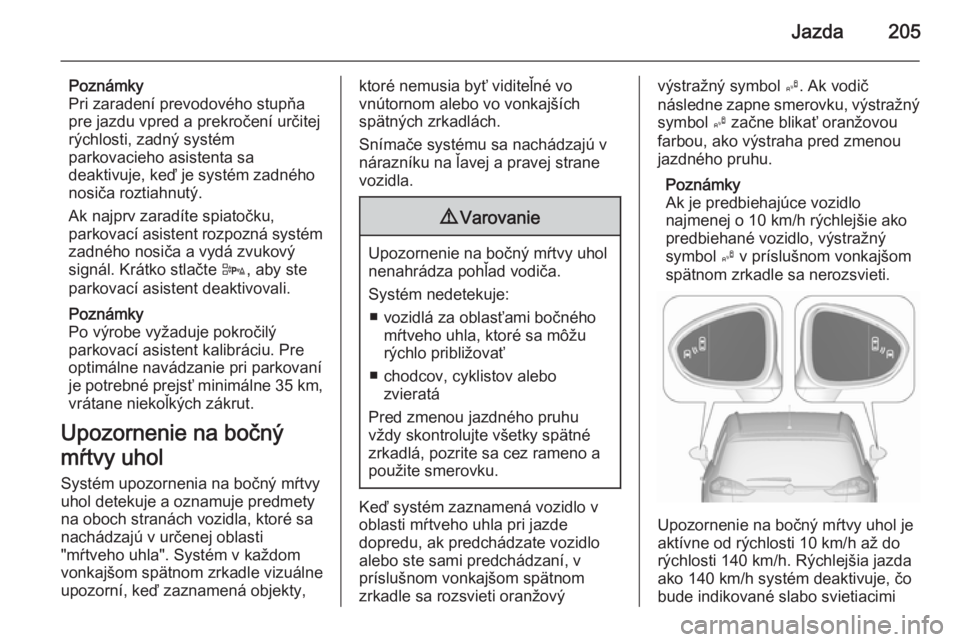

Poznámky
Pri zaradení prevodového stupňa pre jazdu vpred a prekročení určitejrýchlosti, zadný systém
parkovacieho asistenta sa
deaktivuje, keď je systém zadného
nosiča roztiahnutý.
Ak najprv zaradíte spiatočku,
parkovací asistent rozpozná systém
zadného nosiča a vydá zvukový
signál. Krátko stlačte D, aby ste
parkovací asistent deaktivovali.
Poznámky
Po výrobe vyžaduje pokročilý
parkovací asistent kalibráciu. Pre
optimálne navádzanie pri parkovaní
je potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný
mŕtvy uhol Systém upozornenia na bočný mŕtvy
uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhla". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:
■ vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžu
rýchlo približovať
■ chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný symbol B začne blikať oranžovou
farbou, ako výstraha pred zmenou
jazdného pruhu.
Poznámky
Ak je predbiehajúce vozidlo
najmenej o 10 km/h rýchlejšie ako
predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi

206Jazda
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak
znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
výstražné symboly B sa rozsvietia
ako za normálnych okolností na
príslušnej strane.
Keď vozidlo naštartujete, obe vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji, prispôsobenie
vozidla 3 132.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča (DIC).
Detekčné oblasti
Snímač systému pokrýva oblasť
približne 3 metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.Keď vozidlo vlečie príves, systém sa
deaktivuje.
Upozornenie na bočný mŕtvy uhol je navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti idúce vozidlá nie sú detekované.
Porucha
Za normálnych okolností sa môžu
vyskytnúť príležitostné falošné
poplachy a ich počet sa zvýši vo
vlhkom počasí.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom,
ľadom, kašou alebo počas silných búrok. Pokyny pre čistenie 3 273.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
informačnom centre vodiča (DIC) sa
zobrazí správa. V prípade
permanentnej chyby vyhľadajte
pomoc v servise.Spätná kamera
Spätná kamera pomáha vodičovi pri
cúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.

Jazda207

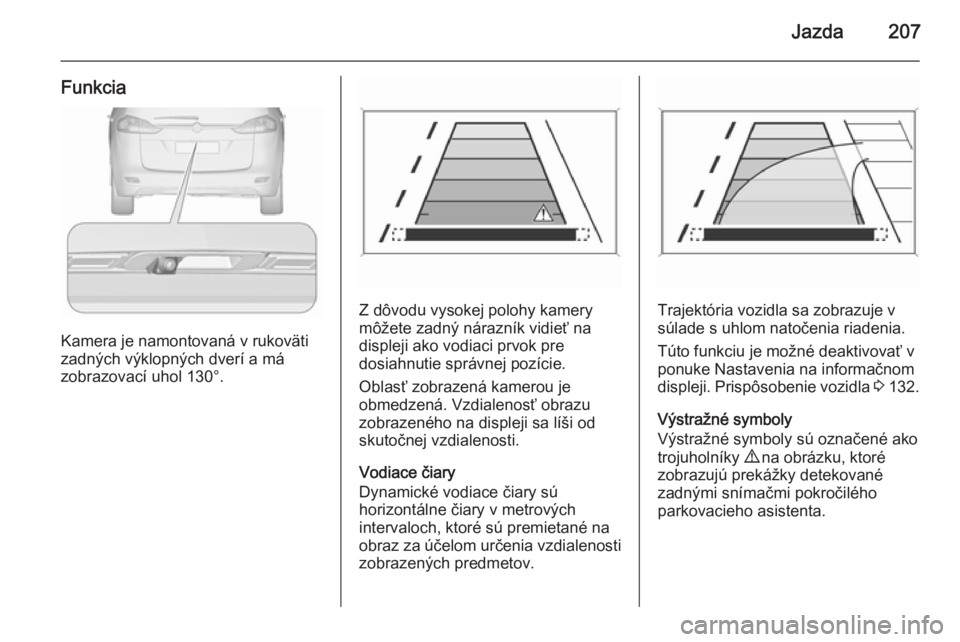

Funkcia
Kamera je namontovaná v rukoväti
zadných výklopných dverí a má
zobrazovací uhol 130°.
Z dôvodu vysokej polohy kamery
môžete zadný nárazník vidieť na
displeji ako vodiaci prvok pre
dosiahnutie správnej pozície.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti zobrazených predmetov.Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Túto funkciu je možné deaktivovať v
ponuke Nastavenia na informačnom displeji. Prispôsobenie vozidla 3 132.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktoré
zobrazujú prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.

208Jazda

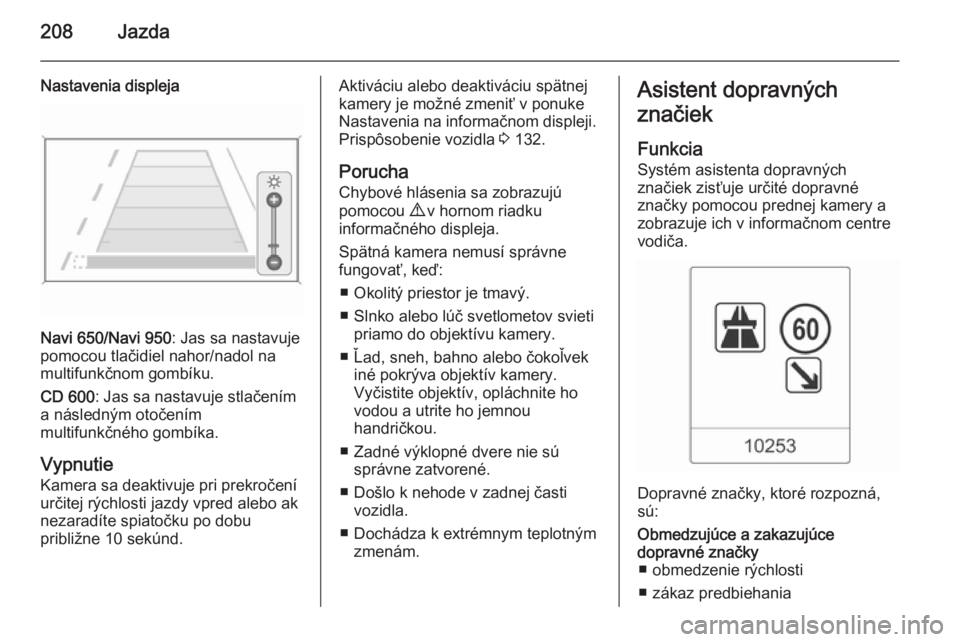

Nastavenia displeja
Navi 650/Navi 950: Jas sa nastavuje
pomocou tlačidiel nahor/nadol na
multifunkčnom gombíku.
CD 600 : Jas sa nastavuje stlačením
a následným otočením
multifunkčného gombíka.
Vypnutie
Kamera sa deaktivuje pri prekročení
určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 132.
Porucha Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
■ Okolitý priestor je tmavý.
■ Slnko alebo lúč svetlometov svieti priamo do objektívu kamery.
■ Ľad, sneh, bahno alebo čokoľvek iné pokrýva objektív kamery.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.
■ Zadné výklopné dvere nie sú správne zatvorené.
■ Došlo k nehode v zadnej časti vozidla.
■ Dochádza k extrémnym teplotným zmenám.Asistent dopravných
značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča.
Dopravné značky, ktoré rozpozná,
sú:
Obmedzujúce a zakazujúce
dopravné značky ■ obmedzenie rýchlosti
■ zákaz predbiehania
