OPEL ZAFIRA C 2015.5 Používateľská príručka (in Slovak)

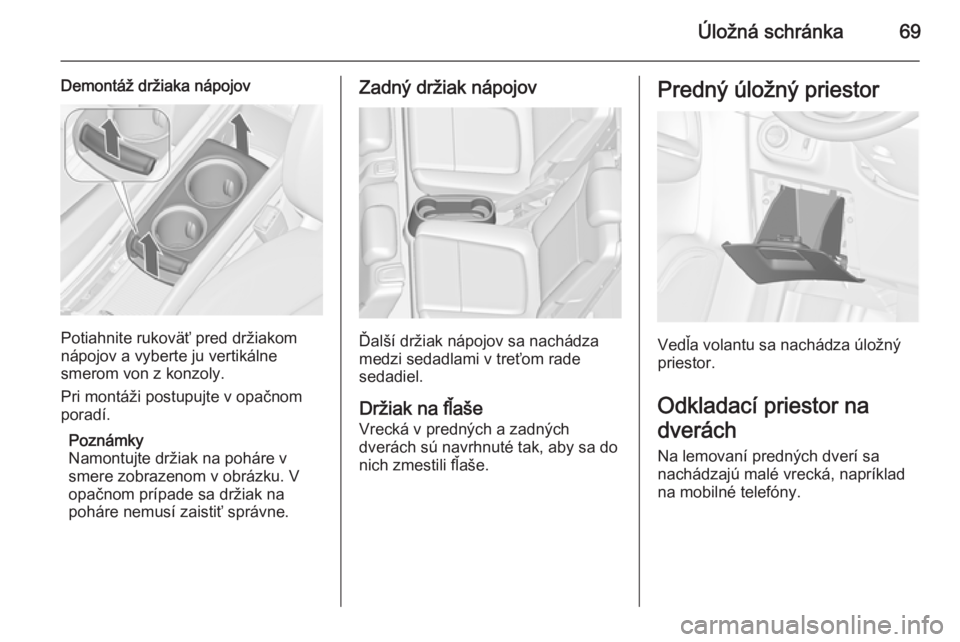

Úložná schránka69
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.
Zadný držiak nápojov
Ďalší držiak nápojov sa nachádza
medzi sedadlami v treťom rade
sedadiel.
Držiak na fľaše
Vrecká v predných a zadných
dverách sú navrhnuté tak, aby sa do
nich zmestili fľaše.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Odkladací priestor na
dverách Na lemovaní predných dverí sa
nachádzajú malé vrecká, napríklad
na mobilné telefóny.

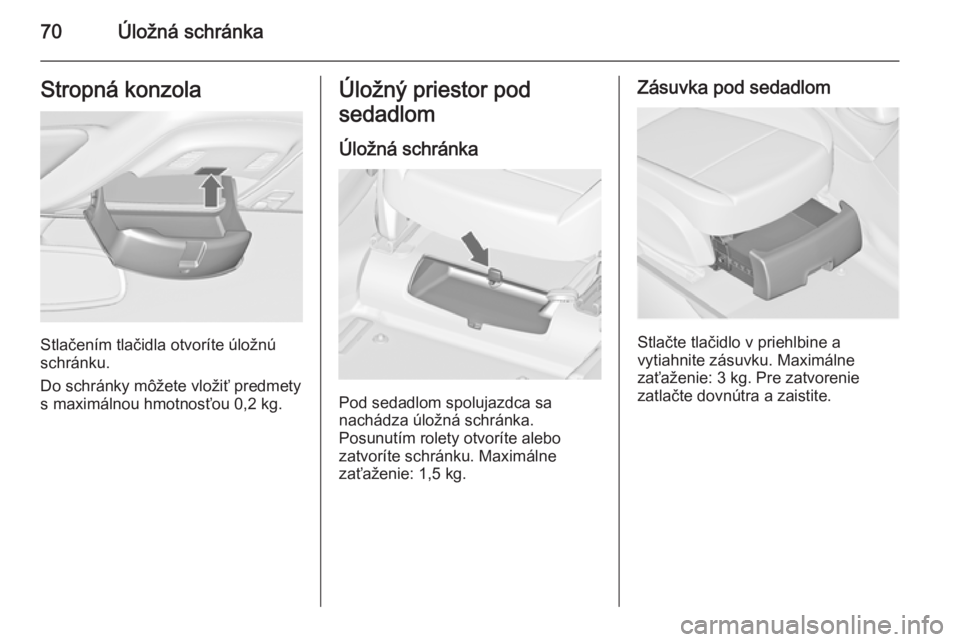

70Úložná schránkaStropná konzola
Stlačením tlačidla otvoríte úložnú
schránku.
Do schránky môžete vložiť predmety
s maximálnou hmotnosťou 0,2 kg.
Úložný priestor pod
sedadlom
Úložná schránka
Pod sedadlom spolujazdca sa
nachádza úložná schránka.
Posunutím rolety otvoríte alebo
zatvoríte schránku. Maximálne
zaťaženie: 1,5 kg.
Zásuvka pod sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.

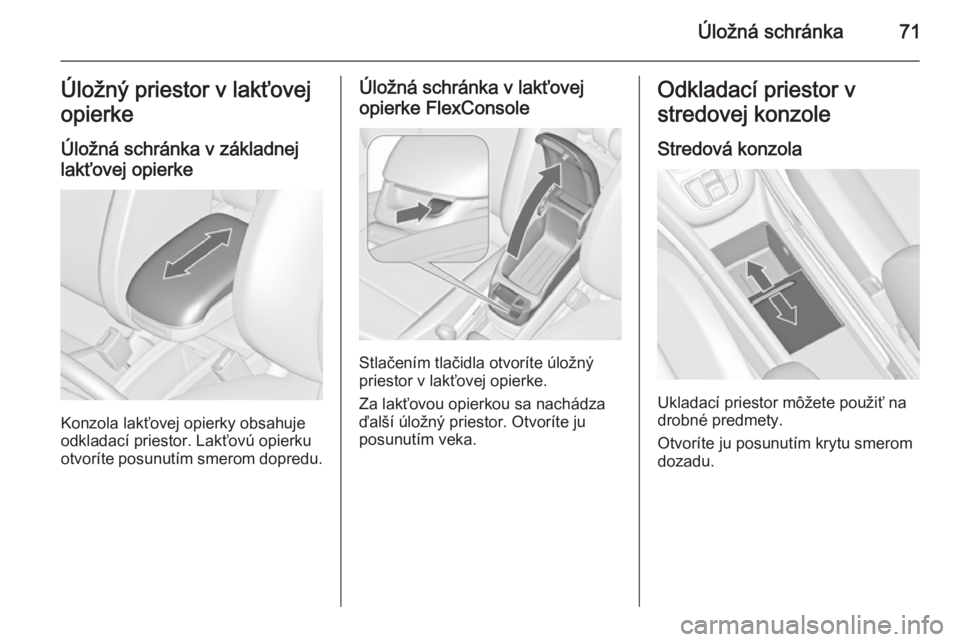

Úložná schránka71Úložný priestor v lakťovej
opierke
Úložná schránka v základnej
lakťovej opierke
Konzola lakťovej opierky obsahuje
odkladací priestor. Lakťovú opierku
otvoríte posunutím smerom dopredu.
Úložná schránka v lakťovej
opierke FlexConsole
Stlačením tlačidla otvoríte úložný
priestor v lakťovej opierke.
Za lakťovou opierkou sa nachádza
ďalší úložný priestor. Otvoríte ju
posunutím veka.
Odkladací priestor v
stredovej konzole
Stredová konzola
Ukladací priestor môžete použiť na
drobné predmety.
Otvoríte ju posunutím krytu smerom dozadu.

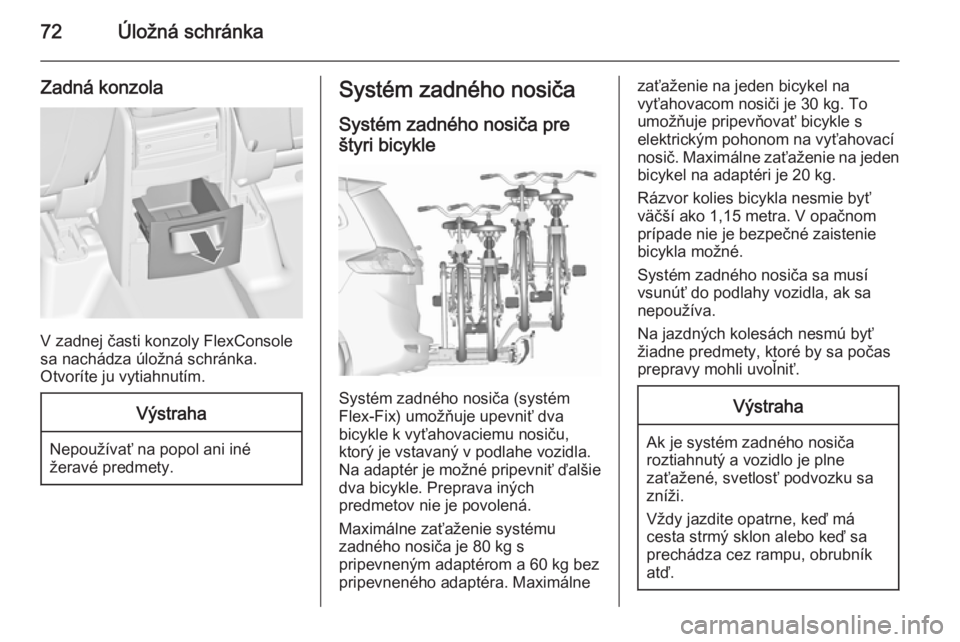

72Úložná schránka
Zadná konzola
V zadnej časti konzoly FlexConsole
sa nachádza úložná schránka.
Otvoríte ju vytiahnutím.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Systém zadného nosiča
Systém zadného nosiča pre
štyri bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť dva
bicykle k vyťahovaciemu nosiču,
ktorý je vstavaný v podlahe vozidla.
Na adaptér je možné pripevniť ďalšie
dva bicykle. Preprava iných
predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 80 kg s
pripevneným adaptérom a 60 kg bez
pripevneného adaptéra. Maximálne
zaťaženie na jeden bicykel na
vyťahovacom nosiči je 30 kg. To
umožňuje pripevňovať bicykle s
elektrickým pohonom na vyťahovací
nosič. Maximálne zaťaženie na jeden bicykel na adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém zadného nosiča sa musí
vsunúť do podlahy vozidla, ak sa
nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta strmý sklon alebo keď sa
prechádza cez rampu, obrubník
atď.

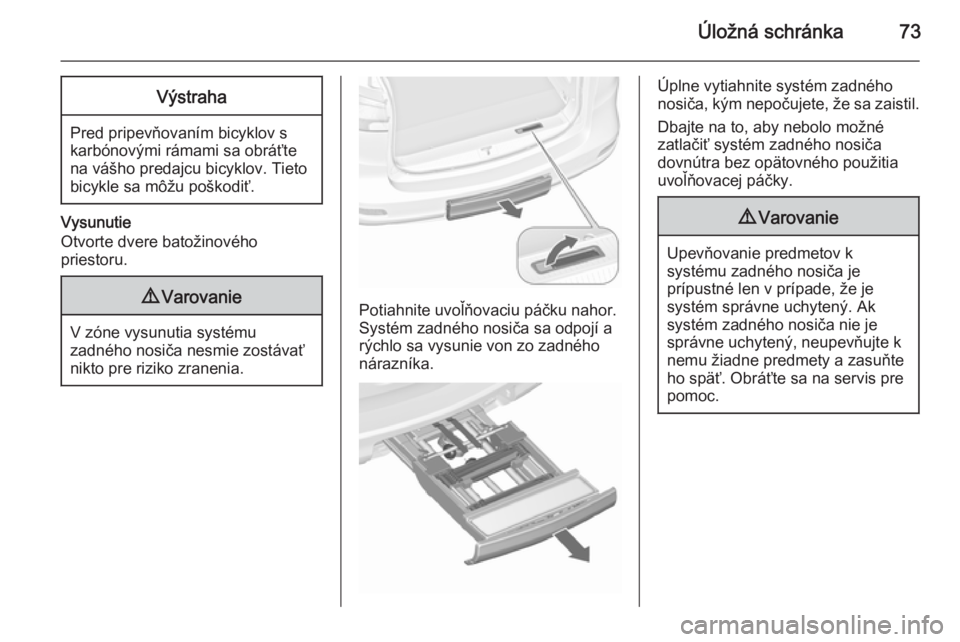

Úložná schránka73Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém zadného nosiča sa odpojí arýchlo sa vysunie von zo zadného
nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

74Úložná schránka
Sklopte držiak evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dozadu.
Vyklopte koncové svetlá
Vyklopte obidve koncové svetlá.
Uzamknite systém zadného nosiča
Vyklopte obidve upínacie páčky čo
najviac nabok.
V opačnom prípade nie je zaručená bezpečná funkcia.
Vyklopte osadenia kolies
Vyklopte obidve osadenia kolies.

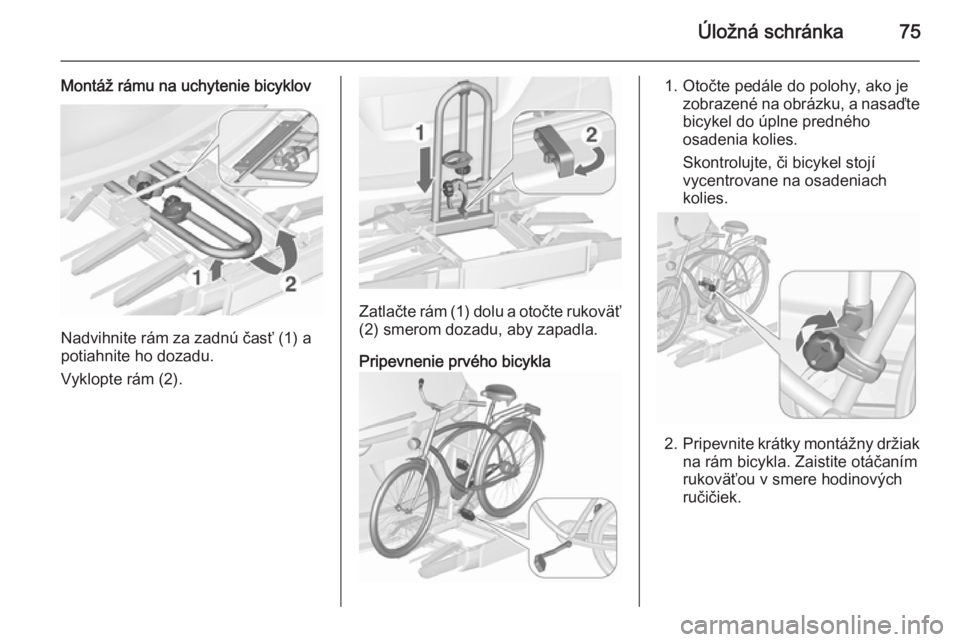

Úložná schránka75
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám (2).
Zatlačte rám (1) dolu a otočte rukoväť (2) smerom dozadu, aby zapadla.
Pripevnenie prvého bicykla
1. Otočte pedále do polohy, ako je zobrazené na obrázku, a nasaďte
bicykel do úplne predného
osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.
2. Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.

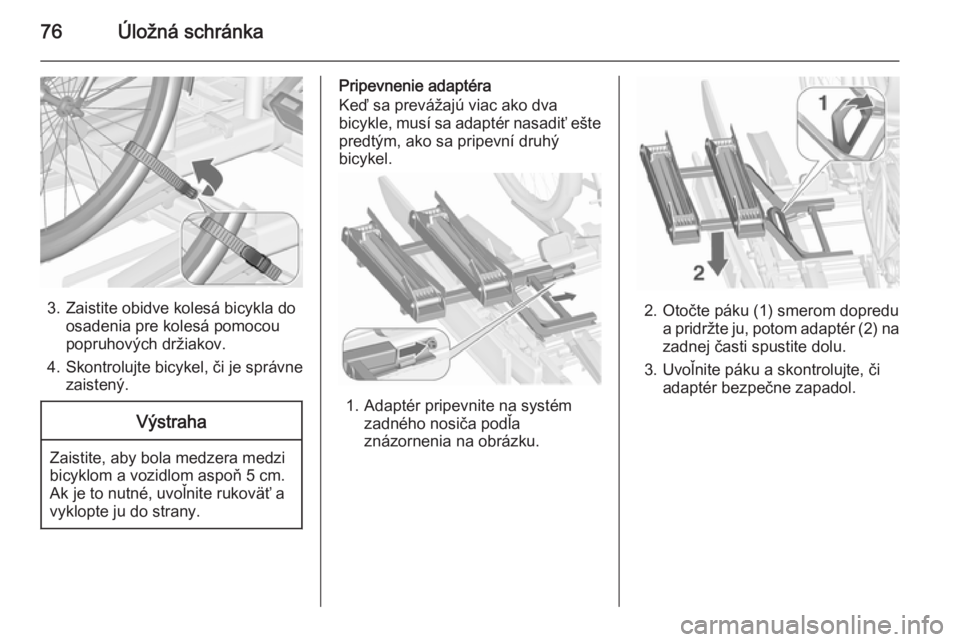

76Úložná schránka
3. Zaistite obidve kolesá bicykla doosadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.
Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie adaptéra
Keď sa prevážajú viac ako dva
bicykle, musí sa adaptér nasadiť ešte
predtým, ako sa pripevní druhý
bicykel.
1. Adaptér pripevnite na systém
zadného nosiča podľaznázornenia na obrázku.
2. Otočte páku (1) smerom dopredu a pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.

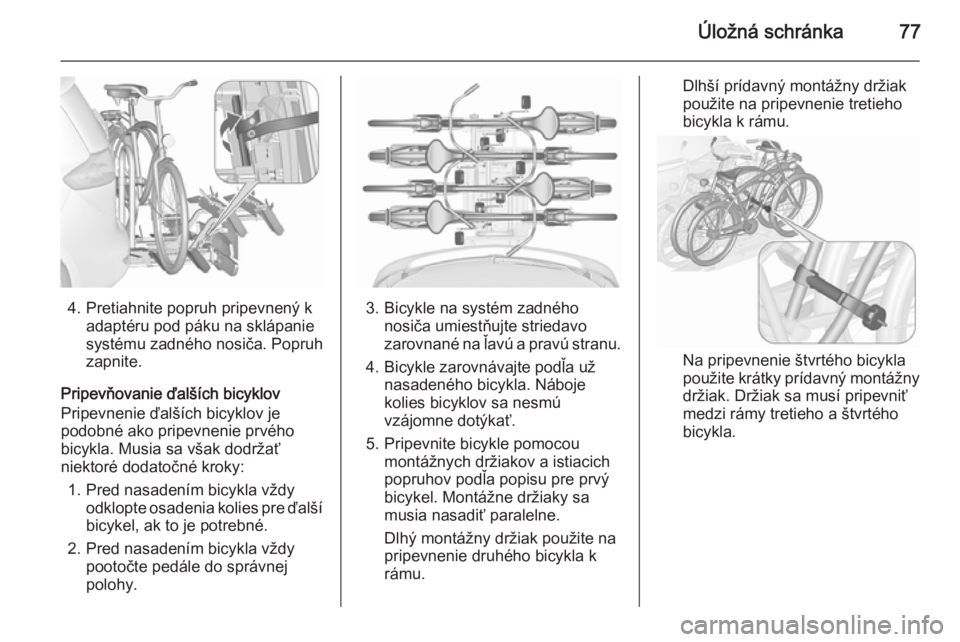

Úložná schránka77
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
systému zadného nosiča. Popruh
zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.
Dlhší prídavný montážny držiak
použite na pripevnenie tretieho
bicykla k rámu.
Na pripevnenie štvrtého bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy tretieho a štvrtého
bicykla.

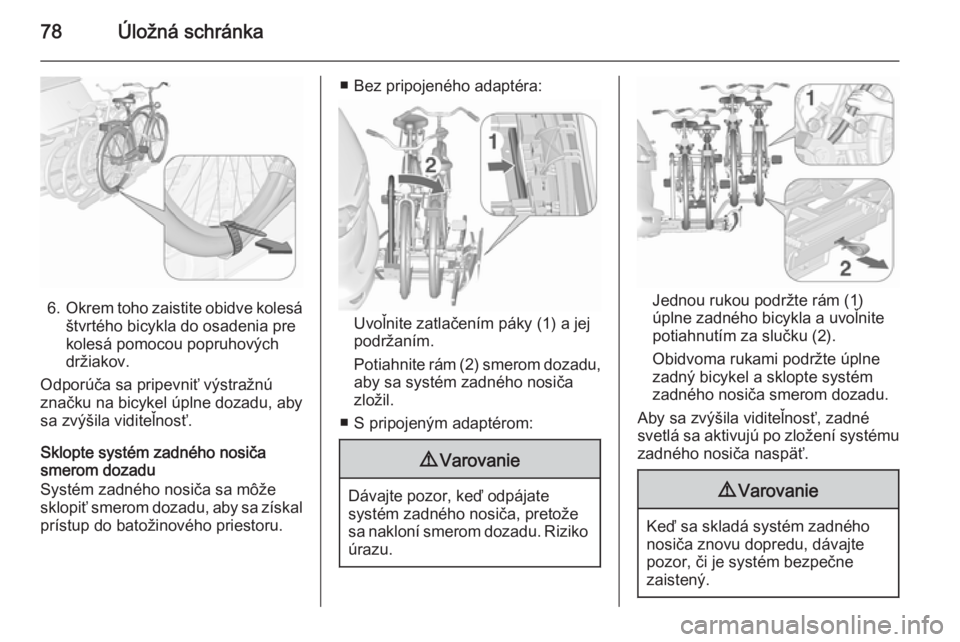

78Úložná schránka
6.Okrem toho zaistite obidve kolesá
štvrtého bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú značku na bicykel úplne dozadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže
sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky (1) a jej
podržaním.
Potiahnite rám (2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:
9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko
úrazu.
Jednou rukou podržte rám (1)
úplne zadného bicykla a uvoľnite
potiahnutím za slučku (2).
Obidvoma rukami podržte úplne
zadný bicykel a sklopte systém
zadného nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.
9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
