OPEL ZAFIRA C 2015.5 Používateľská príručka (in Slovak)

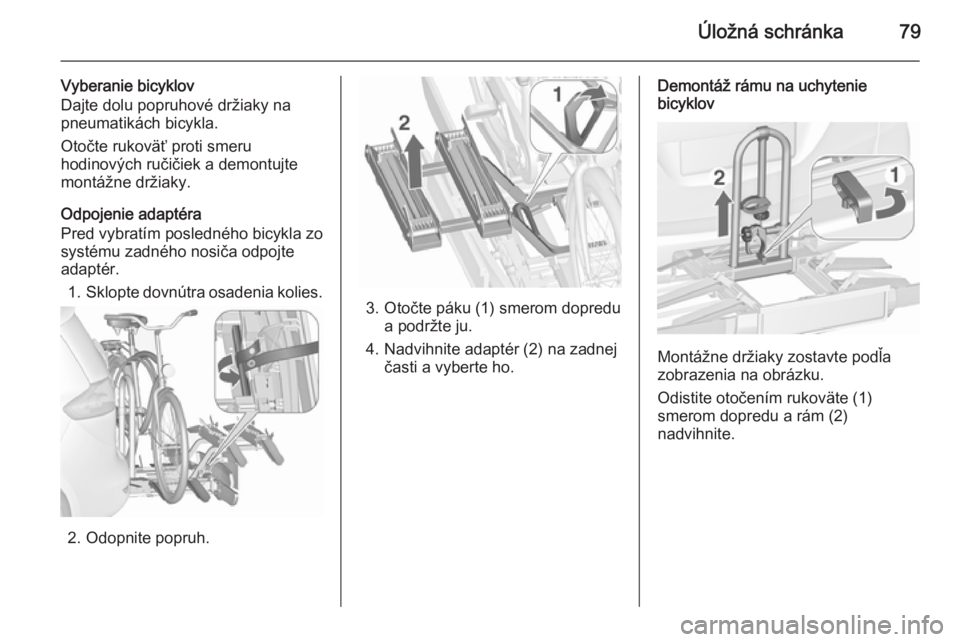

Úložná schránka79
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra
Pred vybratím posledného bicykla zo
systému zadného nosiča odpojte
adaptér.
1. Sklopte dovnútra osadenia kolies.
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér (2) na zadnej časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Montážne držiaky zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte (1)
smerom dopredu a rám (2)
nadvihnite.

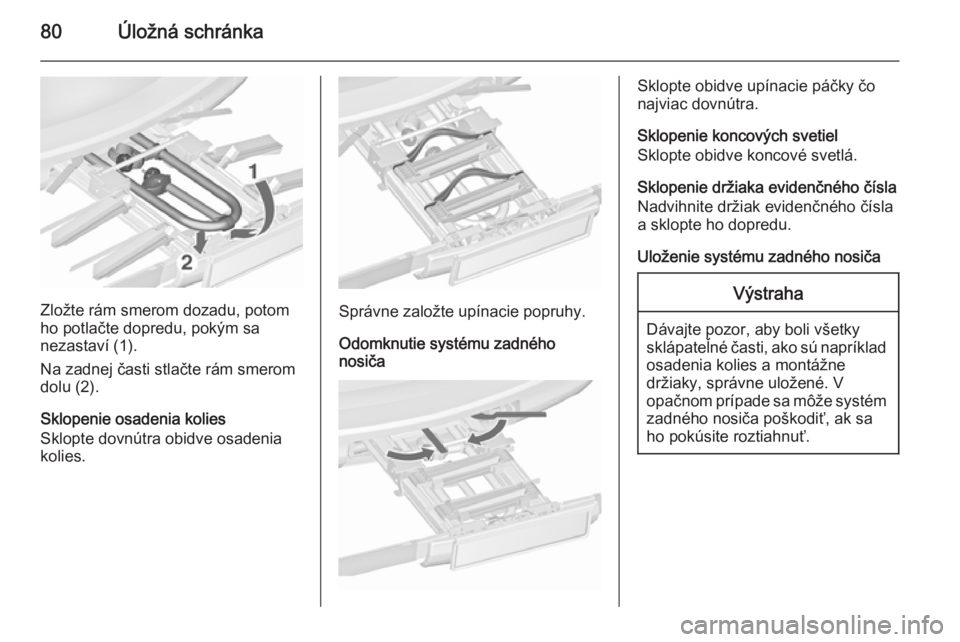

80Úložná schránka
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví (1).
Na zadnej časti stlačte rám smerom dolu (2).
Sklopenie osadenia kolies
Sklopte dovnútra obidve osadenia
kolies.Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra.
Sklopenie koncových svetiel
Sklopte obidve koncové svetlá.
Sklopenie držiaka evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dopredu.
Uloženie systému zadného nosičaVýstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

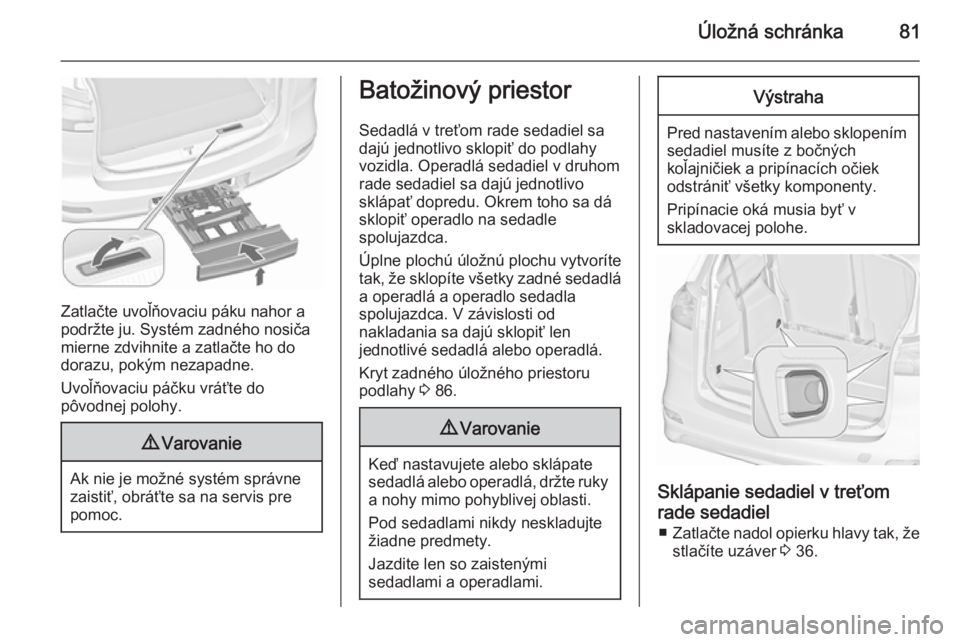

Úložná schránka81
Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém zadného nosiča
mierne zdvihnite a zatlačte ho do
dorazu, pokým nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Sedadlá v treťom rade sedadiel sa
dajú jednotlivo sklopiť do podlahy
vozidla. Operadlá sedadiel v druhom
rade sedadiel sa dajú jednotlivo
sklápať dopredu. Okrem toho sa dá
sklopiť operadlo na sedadle
spolujazdca.
Úplne plochú úložnú plochu vytvoríte
tak, že sklopíte všetky zadné sedadlá
a operadlá a operadlo sedadla
spolujazdca. V závislosti od
nakladania sa dajú sklopiť len
jednotlivé sedadlá alebo operadlá.
Kryt zadného úložného priestoru
podlahy 3 86.9 Varovanie
Keď nastavujete alebo sklápate
sedadlá alebo operadlá, držte ruky a nohy mimo pohyblivej oblasti.
Pod sedadlami nikdy neskladujte
žiadne predmety.
Jazdite len so zaistenými
sedadlami a operadlami.
Výstraha
Pred nastavením alebo sklopením sedadiel musíte z bočných
koľajničiek a pripínacích očiek
odstrániť všetky komponenty.
Pripínacie oká musia byť v
skladovacej polohe.
Sklápanie sedadiel v treťom
rade sedadiel ■ Zatlačte nadol opierku hlavy tak, že
stlačíte uzáver 3 36.

82Úložná schránka
■ Vložte sponu bezpečnostnéhopásu po oboch stranách do vrecka,
ktoré je upevnené na
bezpečnostnom páse.
■ Potiahnite dolný popruh a súčasne sklápajte operadlo smerom
dopredu, až kým sedadlo neklesne
na podlahu vozidla.
■ Ak je to potrebné, namontujte ochranný koberec interiéru 3 86
a kryt batožinového priestoru 3 84.
Nastavenie sedadiel
Sedadlo vytiahnite smerom nahor za horný popruh, sklopte ho a nechajte
sedadlo, aby sa spojilo vo
vzpriamenej polohe.
Sklápanie operadiel sedadiel v
druhom rade sedadiel ■ Demontujte kryt batožinového priestoru, ak je to potrebné 3 84.
■ Zatlačte nadol opierky hlavy tak, že
stlačíte uzáver 3 36.
■ Predné sedadlo spolujazdca dajte do takej polohy, aby ste zabránili
kontaktu s opierkami hlavy
sklopených operadiel.
■ Potiahnite popruh a sklopte operadlo na sedák sedadla.

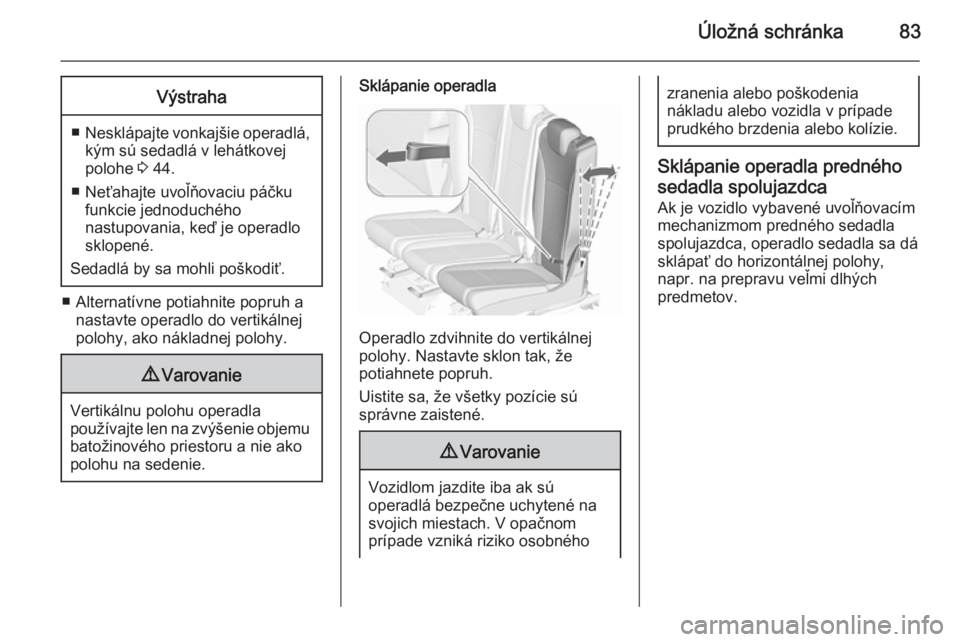

Úložná schránka83Výstraha
■Nesklápajte vonkajšie operadlá,
kým sú sedadlá v lehátkovej
polohe 3 44.
■ Neťahajte uvoľňovaciu páčku funkcie jednoduchého
nastupovania, keď je operadlo sklopené.
Sedadlá by sa mohli poškodiť.
■ Alternatívne potiahnite popruh a nastavte operadlo do vertikálnej
polohy, ako nákladnej polohy.
9 Varovanie
Vertikálnu polohu operadla
používajte len na zvýšenie objemu
batožinového priestoru a nie ako
polohu na sedenie.
Sklápanie operadla
Operadlo zdvihnite do vertikálnej
polohy. Nastavte sklon tak, že
potiahnete popruh.
Uistite sa, že všetky pozície sú
správne zaistené.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Sklápanie operadla predného
sedadla spolujazdca
Ak je vozidlo vybavené uvoľňovacím
mechanizmom predného sedadla
spolujazdca, operadlo sedadla sa dá
sklápať do horizontálnej polohy,
napr. na prepravu veľmi dlhých
predmetov.

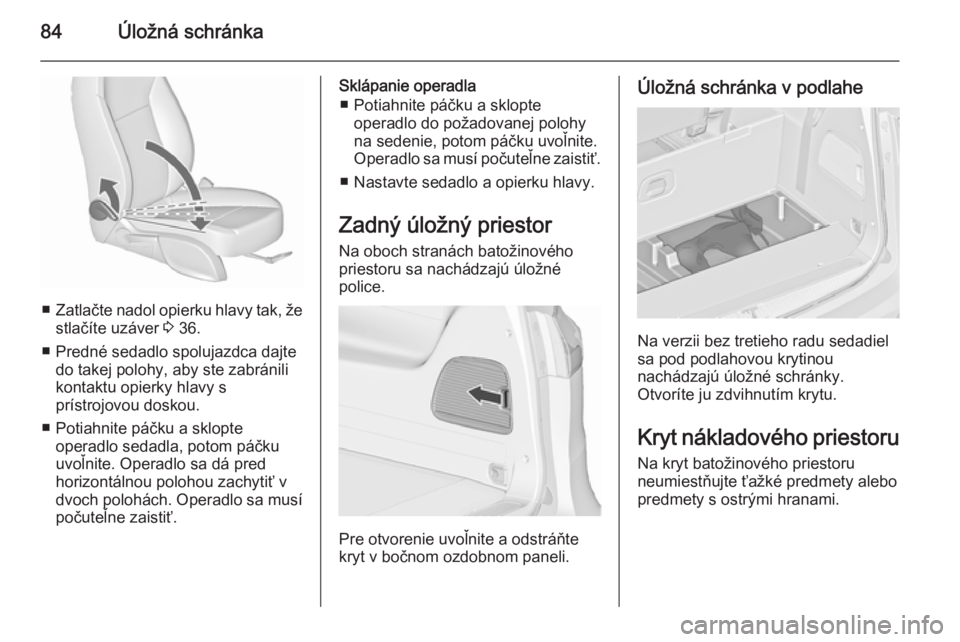

84Úložná schránka
■Zatlačte nadol opierku hlavy tak, že
stlačíte uzáver 3 36.
■ Predné sedadlo spolujazdca dajte do takej polohy, aby ste zabránili
kontaktu opierky hlavy s
prístrojovou doskou.
■ Potiahnite páčku a sklopte operadlo sedadla, potom páčku
uvoľnite. Operadlo sa dá pred
horizontálnou polohou zachytiť v
dvoch polohách. Operadlo sa musí počuteľne zaistiť.
Sklápanie operadla
■ Potiahnite páčku a sklopte operadlo do požadovanej polohy
na sedenie, potom páčku uvoľnite.
Operadlo sa musí počuteľne zaistiť.
■ Nastavte sedadlo a opierku hlavy.
Zadný úložný priestor Na oboch stranách batožinového
priestoru sa nachádzajú úložné
police.
Pre otvorenie uvoľnite a odstráňte
kryt v bočnom ozdobnom paneli.
Úložná schránka v podlahe
Na verzii bez tretieho radu sedadiel
sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ju zdvihnutím krytu.
Kryt nákladového priestoru
Na kryt batožinového priestoru
neumiestňujte ťažké predmety alebo
predmety s ostrými hranami.

Úložná schránka85
Pred obsluhou krytu batožinového
priestoru vložte sponu
bezpečnostného pásu po oboch
stranách do vrecka, ktoré je
upevnené na bezpečnostnom páse.
Zavretie
Ťahajte kryt za rukoväť smerom
dozadu a zaistite ho do držiakov na
bokoch.
Otvorenie
Vyháknite kryt batožinového
priestoru z bočných držiakov. Podržte
kryt a prevliekajte ho, až kým nebude úplne zvinutý.

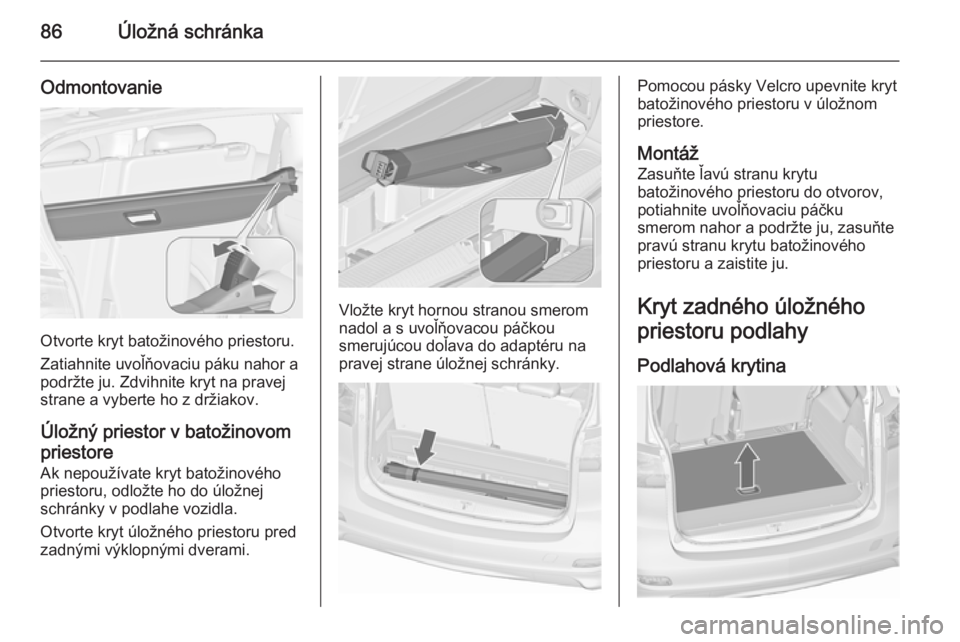

86Úložná schránka
Odmontovanie
Otvorte kryt batožinového priestoru.
Zatiahnite uvoľňovaciu páku nahor a
podržte ju. Zdvihnite kryt na pravej
strane a vyberte ho z držiakov.
Úložný priestor v batožinovom
priestore Ak nepoužívate kryt batožinovéhopriestoru, odložte ho do úložnej
schránky v podlahe vozidla.
Otvorte kryt úložného priestoru pred zadnými výklopnými dverami.
Vložte kryt hornou stranou smerom
nadol a s uvoľňovacou páčkou
smerujúcou doľava do adaptéru na
pravej strane úložnej schránky.
Pomocou pásky Velcro upevnite kryt
batožinového priestoru v úložnom priestore.
Montáž Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy
Podlahová krytina

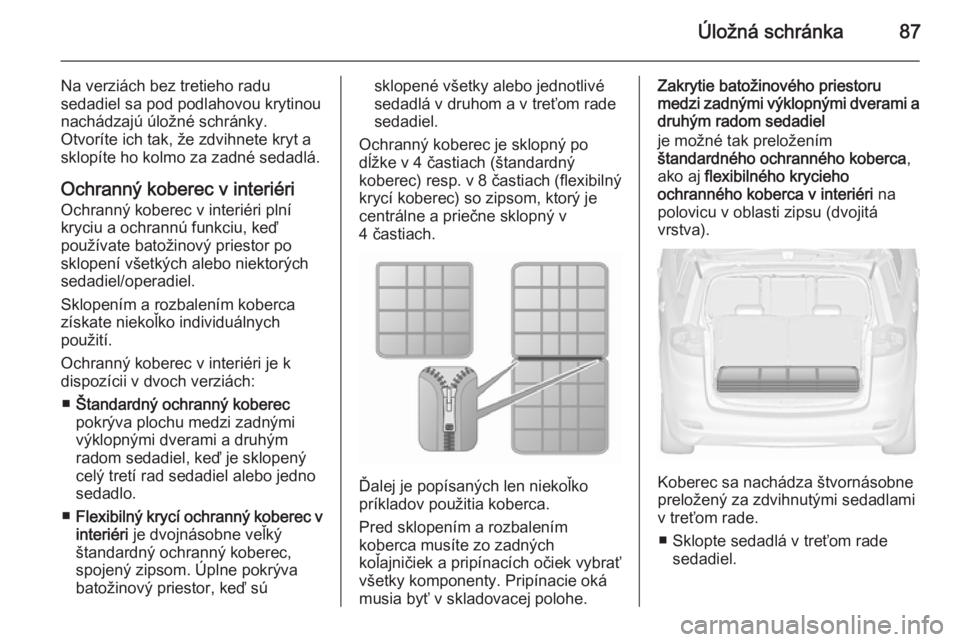

Úložná schránka87
Na verziách bez tretieho radusedadiel sa pod podlahovou krytinou
nachádzajú úložné schránky.
Otvoríte ich tak, že zdvihnete kryt a
sklopíte ho kolmo za zadné sedadlá.
Ochranný koberec v interiériOchranný koberec v interiéri plníkryciu a ochrannú funkciu, keď
používate batožinový priestor po
sklopení všetkých alebo niektorých
sedadiel/operadiel.
Sklopením a rozbalením koberca
získate niekoľko individuálnych
použití.
Ochranný koberec v interiéri je k
dispozícii v dvoch verziách:
■ Štandardný ochranný koberec
pokrýva plochu medzi zadnými
výklopnými dverami a druhým
radom sedadiel, keď je sklopený
celý tretí rad sedadiel alebo jedno
sedadlo.
■ Flexibilný krycí ochranný koberec v
interiéri je dvojnásobne veľký
štandardný ochranný koberec,
spojený zipsom. Úplne pokrýva
batožinový priestor, keď súsklopené všetky alebo jednotlivé
sedadlá v druhom a v treťom rade
sedadiel.
Ochranný koberec je sklopný po
dĺžke v 4 častiach (štandardný
koberec) resp. v 8 častiach (flexibilný
krycí koberec) so zipsom, ktorý je
centrálne a priečne sklopný v
4 častiach.
Ďalej je popísaných len niekoľko
príkladov použitia koberca.
Pred sklopením a rozbalením
koberca musíte zo zadných
koľajničiek a pripínacích očiek vybrať
všetky komponenty. Pripínacie oká
musia byť v skladovacej polohe.
Zakrytie batožinového priestoru
medzi zadnými výklopnými dverami a
druhým radom sedadiel
je možné tak preložením
štandardného ochranného koberca ,
ako aj flexibilného krycieho
ochranného koberca v interiéri na
polovicu v oblasti zipsu (dvojitá
vrstva).
Koberec sa nachádza štvornásobne
preložený za zdvihnutými sedadlami
v treťom rade.
■ Sklopte sedadlá v treťom rade sedadiel.

88Úložná schránka
■ Rozviňte časti zvinutého kobercatak, že prvú časť zdvihnete na
operadlo v druhom rade.
■ Keď sklápate operadlá v druhom rade, koberec sa automaticky
rozvinie a zakryje priestor medzi
oboma radami sedadiel.
■ Ak chcete nechať jedno sedadlo v treťom rade sedadiel zdvihnuté,
sklopte koberec na polovicu po
dĺžke.■ Povytiahnite trošku koberec, aby ste ochránili prah batožinového
priestoru pri nakladaní ťažkých
predmetov. Prekrývajúcu časť
koberca pred zatvorením zadných
výklopných dverí zdvihnite.
Zakrytie batožinového priestoru až po operadlá predných sedadiel
Je možné len prehnutím flexibilného
krycieho ochranného koberca v
interiéri na polovicu v oblasti zipsu
(dvojitá vrstva).
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané
vyššie.■ Sklopte operadlá v druhom rade sedadiel.
■ Rozviňte horné časti koberca s dvojitou vrstvou tak, aby sa
batožinový priestor úplne zakryl.
Prvá časť koberca je teraz
zdvihnutá po operadlá predných sedadiel.
