OPEL ZAFIRA C 2015.5 Priručnik za vlasnika (in Croatian)

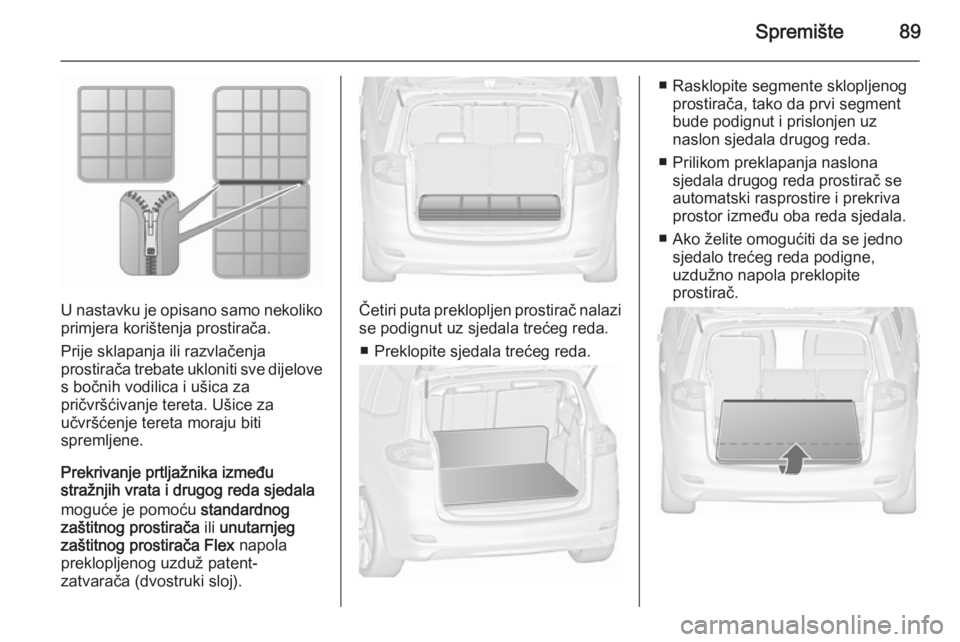

Spremište89
U nastavku je opisano samo nekoliko
primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).Četiri puta preklopljen prostirač nalazi se podignut uz sjedala trećeg reda.
■ Preklopite sjedala trećeg reda.
■ Rasklopite segmente sklopljenog prostirača, tako da prvi segment
bude podignut i prislonjen uz
naslon sjedala drugog reda.
■ Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
■ Ako želite omogućiti da se jedno sjedalo trećeg reda podigne,
uzdužno napola preklopite
prostirač.

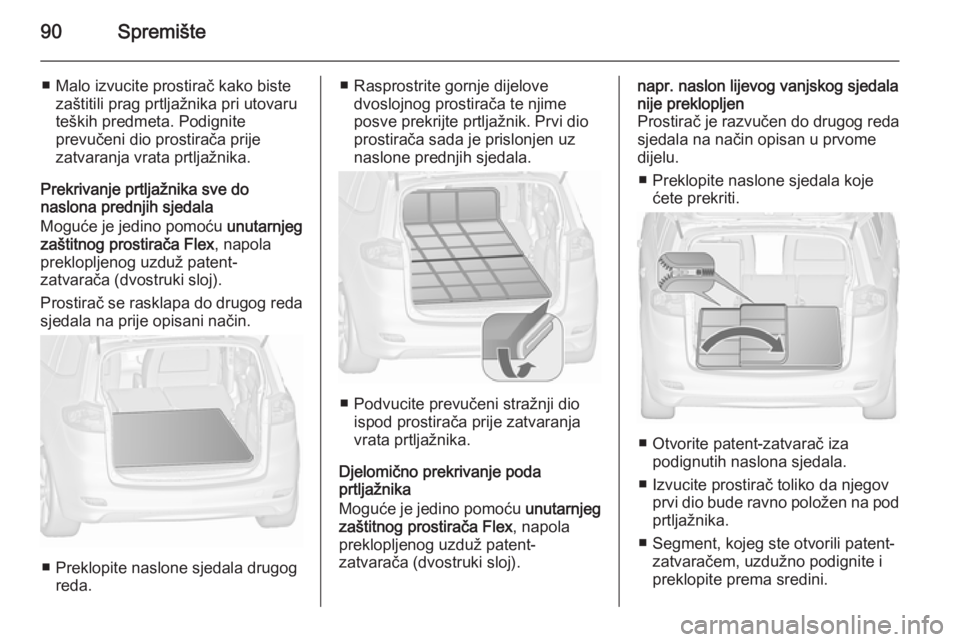

90Spremište
■ Malo izvucite prostirač kako bistezaštitili prag prtljažnika pri utovaru
teških predmeta. Podignite
prevučeni dio prostirača prije
zatvaranja vrata prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.
■ Preklopite naslone sjedala drugog reda.
■ Rasprostrite gornje dijelovedvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio
prostirača sada je prislonjen uz
naslone prednjih sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
napr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
■ Preklopite naslone sjedala koje ćete prekriti.
■ Otvorite patent-zatvarač izapodignutih naslona sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Segment, kojeg ste otvorili patent- zatvaračem, uzdužno podignite i
preklopite prema sredini.

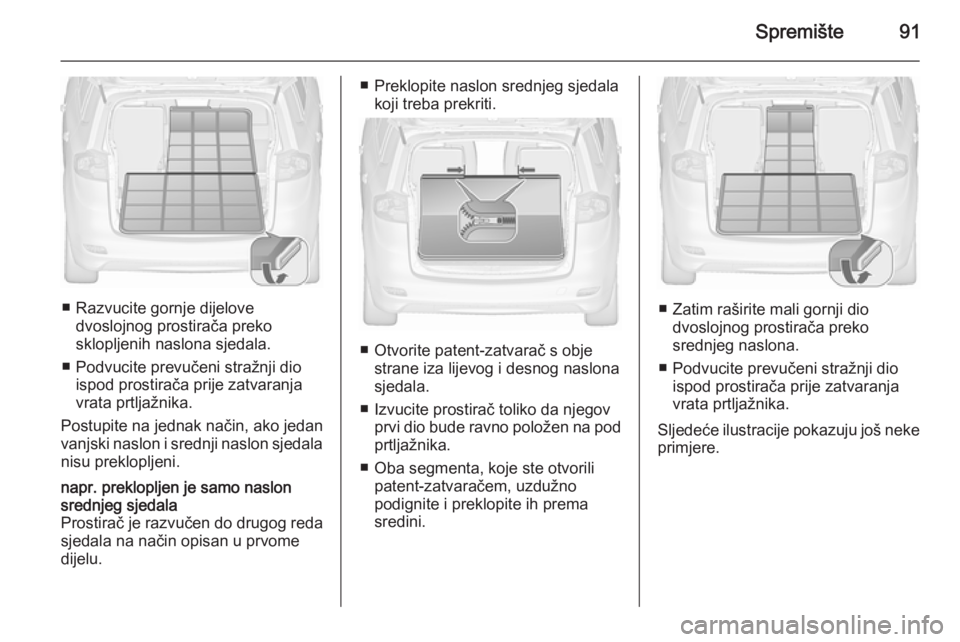

Spremište91
■ Razvucite gornje dijelovedvoslojnog prostirača preko
sklopljenih naslona sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan vanjski naslon i srednji naslon sjedala
nisu preklopljeni.
napr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.■ Preklopite naslon srednjeg sjedala koji treba prekriti.
■ Otvorite patent-zatvarač s objestrane iza lijevog i desnog naslona
sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Oba segmenta, koje ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite ih prema
sredini.
■ Zatim raširite mali gornji dio dvoslojnog prostirača preko
srednjeg naslona.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.

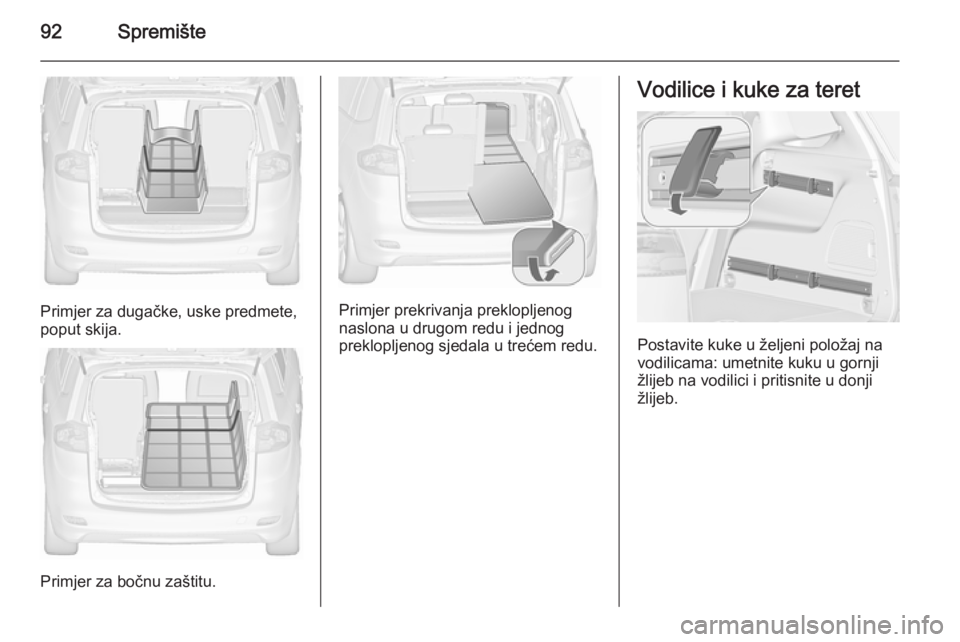

92Spremište
Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.

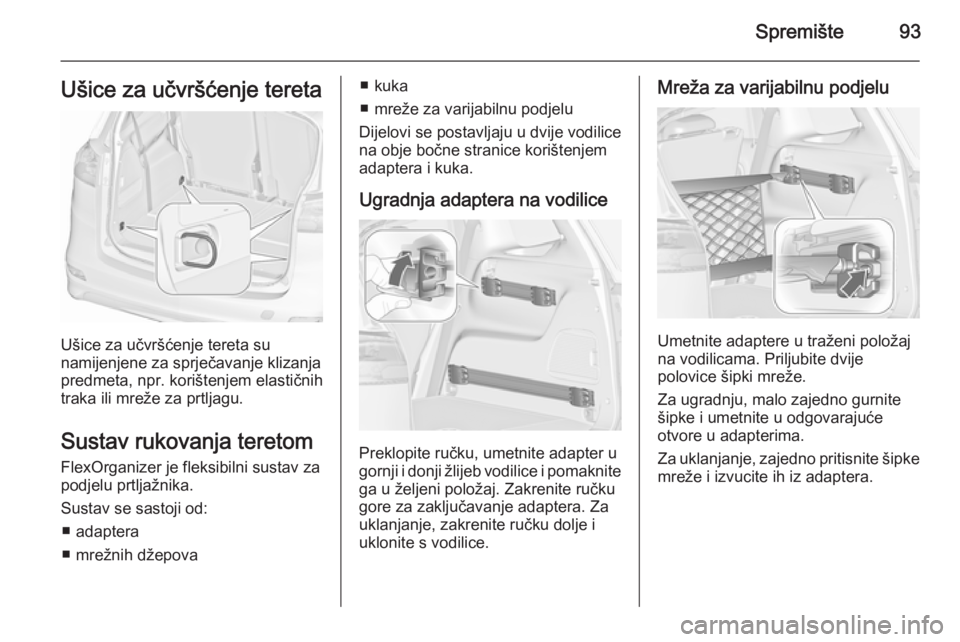

Spremište93Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika.
Sustav se sastoji od: ■ adaptera
■ mrežnih džepova
■ kuka
■ mreže za varijabilnu podjelu
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.

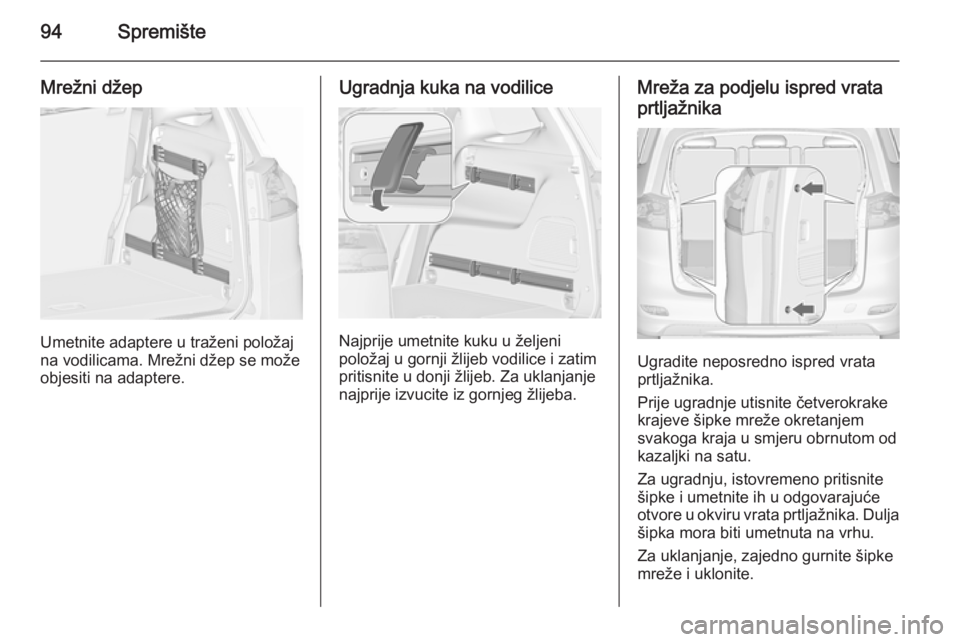

94Spremište
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Mreža za podjelu ispred vrata
prtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.

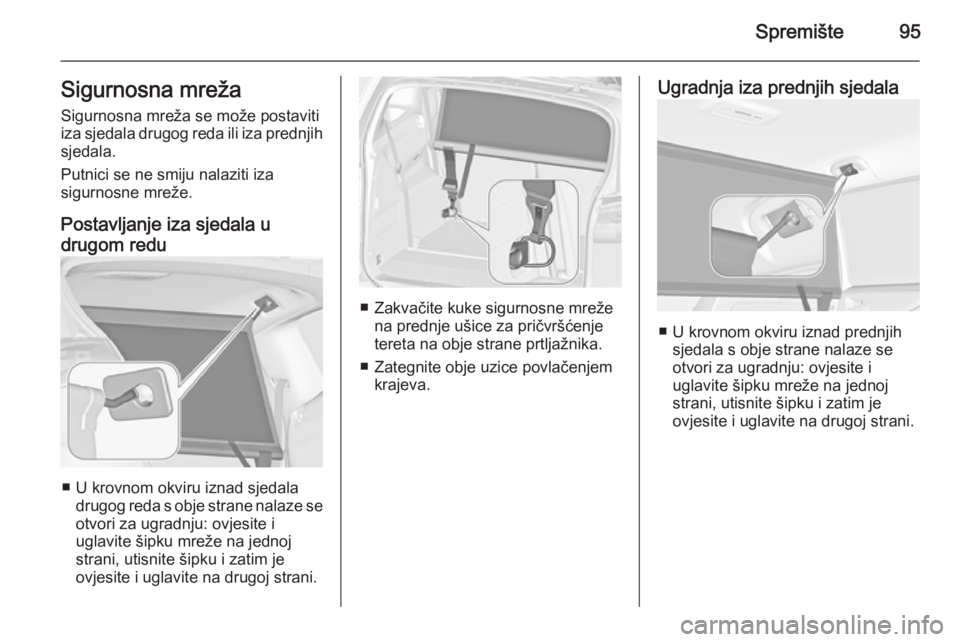

Spremište95Sigurnosna mrežaSigurnosna mreža se može postaviti
iza sjedala drugog reda ili iza prednjih
sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Postavljanje iza sjedala u
drugom redu
■ U krovnom okviru iznad sjedala drugog reda s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj strani.
■ Zakvačite kuke sigurnosne mreže na prednje ušice za pričvršćenje
tereta na obje strane prtljažnika.
■ Zategnite obje uzice povlačenjem krajeva.
Ugradnja iza prednjih sjedala
■ U krovnom okviru iznad prednjihsjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj strani.

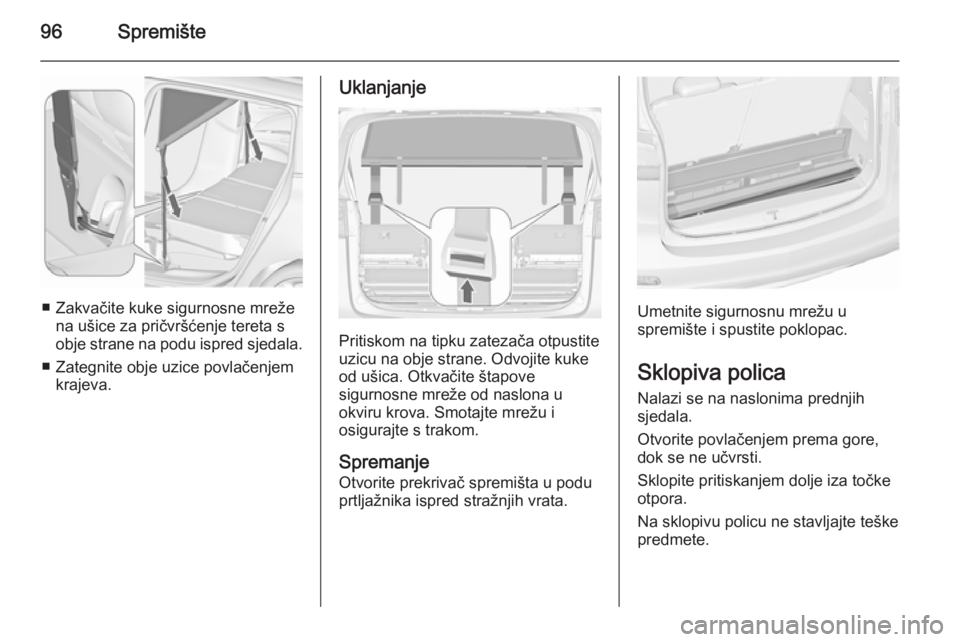

96Spremište
■ Zakvačite kuke sigurnosne mrežena ušice za pričvršćenje tereta s
obje strane na podu ispred sjedala.
■ Zategnite obje uzice povlačenjem krajeva.
Uklanjanje
Pritiskom na tipku zatezača otpustite
uzicu na obje strane. Odvojite kuke
od ušica. Otkvačite štapove
sigurnosne mreže od naslona u
okviru krova. Smotajte mrežu i
osigurajte s trakom.
Spremanje Otvorite prekrivač spremišta u podu
prtljažnika ispred stražnjih vrata.
Umetnite sigurnosnu mrežu u
spremište i spustite poklopac.
Sklopiva polica Nalazi se na naslonima prednjih
sjedala.
Otvorite povlačenjem prema gore,
dok se ne učvrsti.
Sklopite pritiskanjem dolje iza točke
otpora.
Na sklopivu policu ne stavljajte teške
predmete.

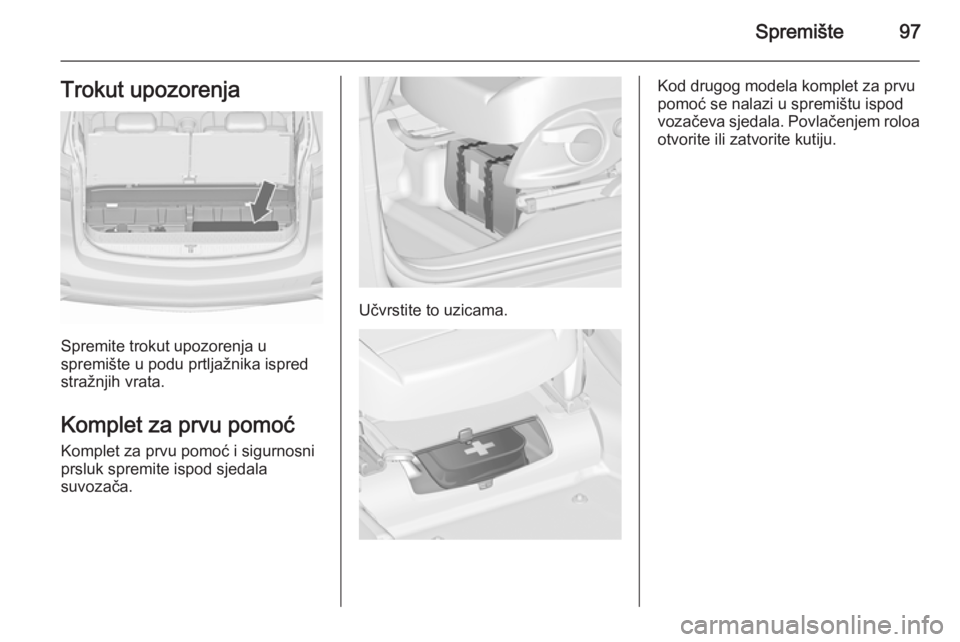

Spremište97Trokut upozorenja
Spremite trokut upozorenja u
spremište u podu prtljažnika ispred stražnjih vrata.
Komplet za prvu pomoć
Komplet za prvu pomoć i sigurnosni
prsluk spremite ispod sjedala
suvozača.
Učvrstite to uzicama.
Kod drugog modela komplet za prvu
pomoć se nalazi u spremištu ispod
vozačeva sjedala. Povlačenjem roloa otvorite ili zatvorite kutiju.

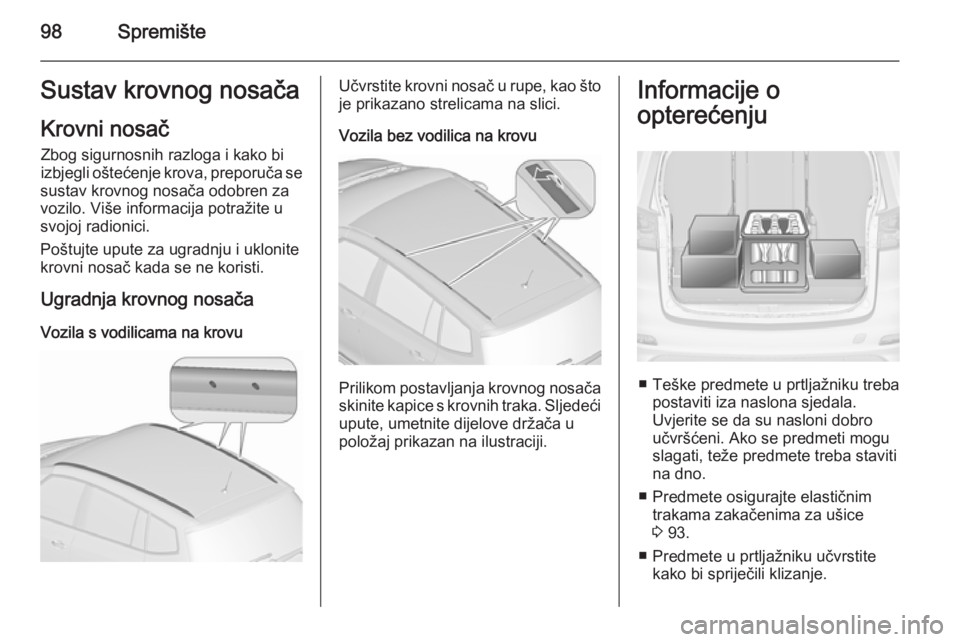

98SpremišteSustav krovnog nosačaKrovni nosač Zbog sigurnosnih razloga i kako biizbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Vozila s vodilicama na krovuUčvrstite krovni nosač u rupe, kao što je prikazano strelicama na slici.
Vozila bez vodilica na krovu
Prilikom postavljanja krovnog nosača skinite kapice s krovnih traka. Sljedećiupute, umetnite dijelove držača u
položaj prikazan na ilustraciji.
Informacije o
opterećenju
■ Teške predmete u prtljažniku treba postaviti iza naslona sjedala.
Uvjerite se da su nasloni dobro
učvršćeni. Ako se predmeti mogu
slagati, teže predmete treba staviti
na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 93.
■ Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
