Araç bakımı259

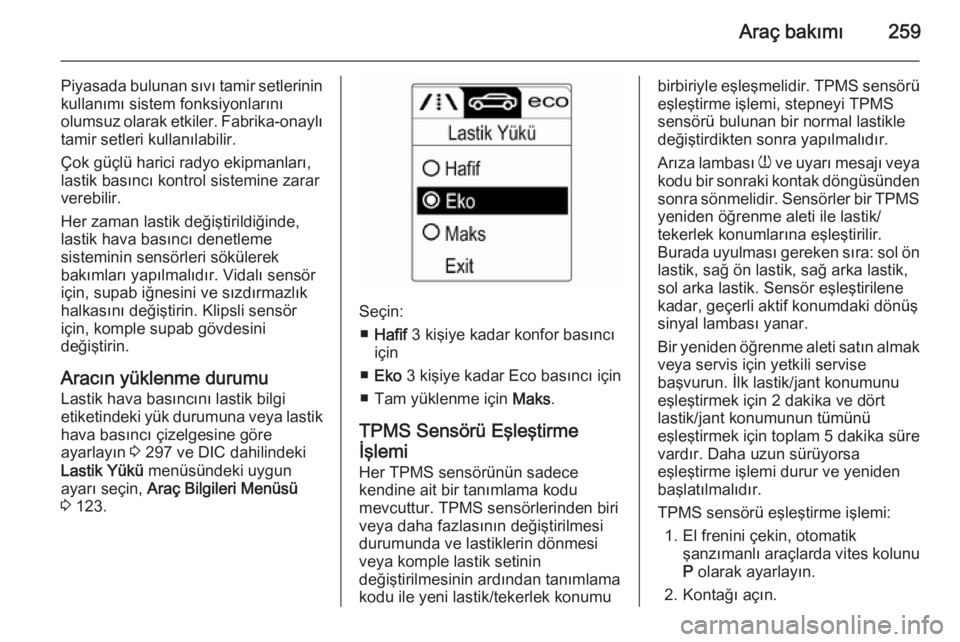

Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için, supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için, komple supab gövdesini
değiştirin.
Aracın yüklenme durumu Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 297 ve DIC dahilindeki
Lastik Yükü menüsündeki uygun
ayarı seçin, Araç Bilgileri Menüsü
3 123.
Seçin:
■ Hafif 3 kişiye kadar konfor basıncı
için
■ Eko 3 kişiye kadar Eco basıncı için
■ Tam yüklenme için Maks.
TPMS Sensörü Eşleştirme
İşlemi
Her TPMS sensörünün sadece
kendine ait bir tanımlama kodu
mevcuttur. TPMS sensörlerinden biri
veya daha fazlasının değiştirilmesi
durumunda ve lastiklerin dönmesi
veya komple lastik setinin
değiştirilmesinin ardından tanımlama
kodu ile yeni lastik/tekerlek konumu
birbiriyle eşleşmelidir. TPMS sensörü eşleştirme işlemi, stepneyi TPMS
sensörü bulunan bir normal lastikle
değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak döngüsünden sonra sönmelidir. Sensörler bir TPMSyeniden öğrenme aleti ile lastik/
tekerlek konumlarına eşleştirilir.
Burada uyulması gereken sıra: sol ön
lastik, sağ ön lastik, sağ arka lastik,
sol arka lastik. Sensör eşleştirilene
kadar, geçerli aktif konumdaki dönüş sinyal lambası yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk lastik/jant konumunu
eşleştirmek için 2 dakika ve dört
lastik/jant konumunun tümünü
eşleştirmek için toplam 5 dakika süre
vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
TPMS sensörü eşleştirme işlemi: 1. El frenini çekin, otomatik şanzımanlı araçlarda vites kolunuP olarak ayarlayın.
2. Kontağı açın.

260Araç bakımı

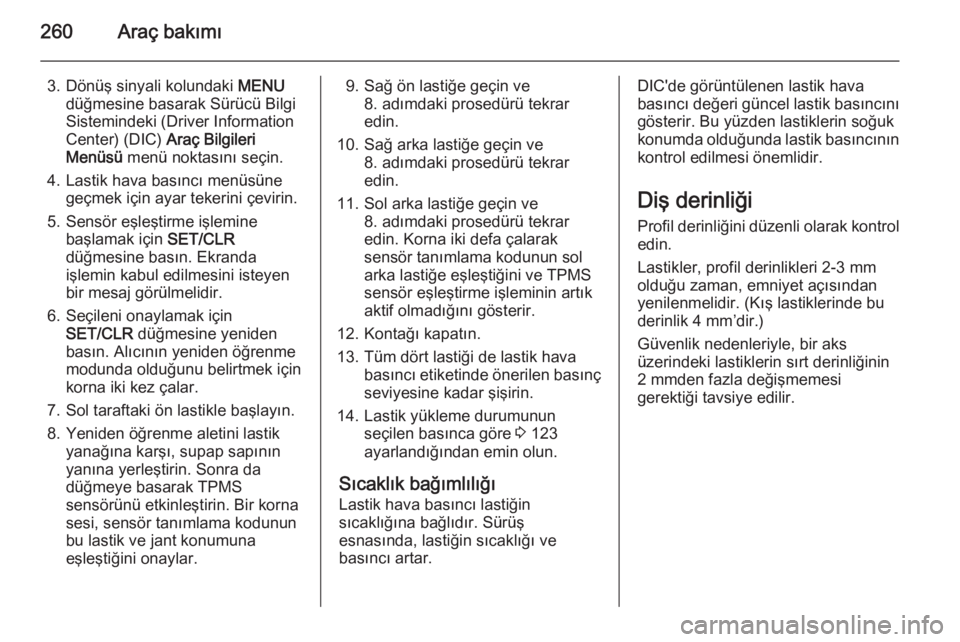

3. Dönüş sinyali kolundaki MENU
düğmesine basarak Sürücü Bilgi
Sistemindeki (Driver Information
Center) (DIC) Araç Bilgileri
Menüsü menü noktasını seçin.
4. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
5. Sensör eşleştirme işlemine başlamak için SET/CLR
düğmesine basın. Ekranda
işlemin kabul edilmesini isteyen
bir mesaj görülmelidir.
6. Seçileni onaylamak için SET/CLR düğmesine yeniden
basın. Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
korna iki kez çalar.
7. Sol taraftaki ön lastikle başlayın.
8. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Sonra da
düğmeye basarak TPMS
sensörünü etkinleştirin. Bir korna
sesi, sensör tanımlama kodunun
bu lastik ve jant konumuna
eşleştiğini onaylar.9. Sağ ön lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin.
10. Sağ arka lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin.
11. Sol arka lastiğe geçin ve 8. adımdaki prosedürü tekrar
edin. Korna iki defa çalarak
sensör tanımlama kodunun sol
arka lastiğe eşleştiğini ve TPMS
sensör eşleştirme işleminin artık
aktif olmadığını gösterir.
12. Kontağı kapatın.
13. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
14. Lastik yükleme durumunun seçilen basınca göre 3 123
ayarlandığından emin olun.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar.DIC'de görüntülenen lastik hava
basıncı değeri güncel lastik basıncını
gösterir. Bu yüzden lastiklerin soğuk
konumda olduğunda lastik basıncının
kontrol edilmesi önemlidir.
Diş derinliği
Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Güvenlik nedenleriyle, bir aks
üzerindeki lastiklerin sırt derinliğinin
2 mmden fazla değişmemesi
gerektiği tavsiye edilir.

Araç bakımı261

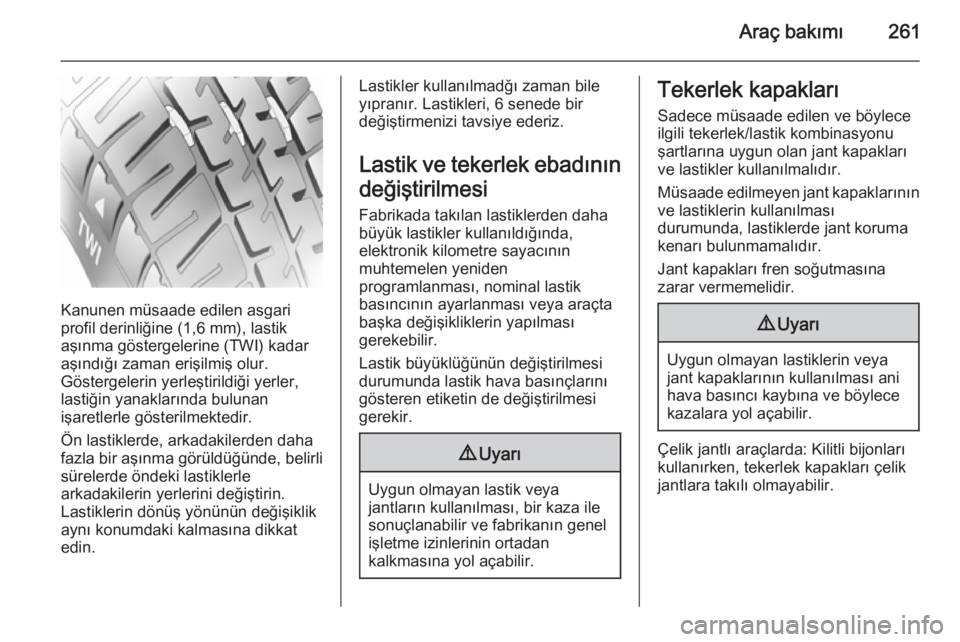

Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastiklerin dönüş yönünün değişiklik
aynı konumdaki kalmasına dikkat
edin.
Lastikler kullanılmadğı zaman bile
yıpranır. Lastikleri, 6 senede bir
değiştirmenizi tavsiye ederiz.
Lastik ve tekerlek ebadının
değiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması, nominal lastik
basıncının ayarlanması veya araçta
başka değişikliklerin yapılması
gerekebilir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını gösteren etiketin de değiştirilmesi
gerekir.9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Tekerlek kapakları
Sadece müsaade edilen ve böylece
ilgili tekerlek/lastik kombinasyonu
şartlarına uygun olan jant kapakları
ve lastikler kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Çelik jantlı araçlarda: Kilitli bijonları
kullanırken, tekerlek kapakları çelik
jantlara takılı olmayabilir.

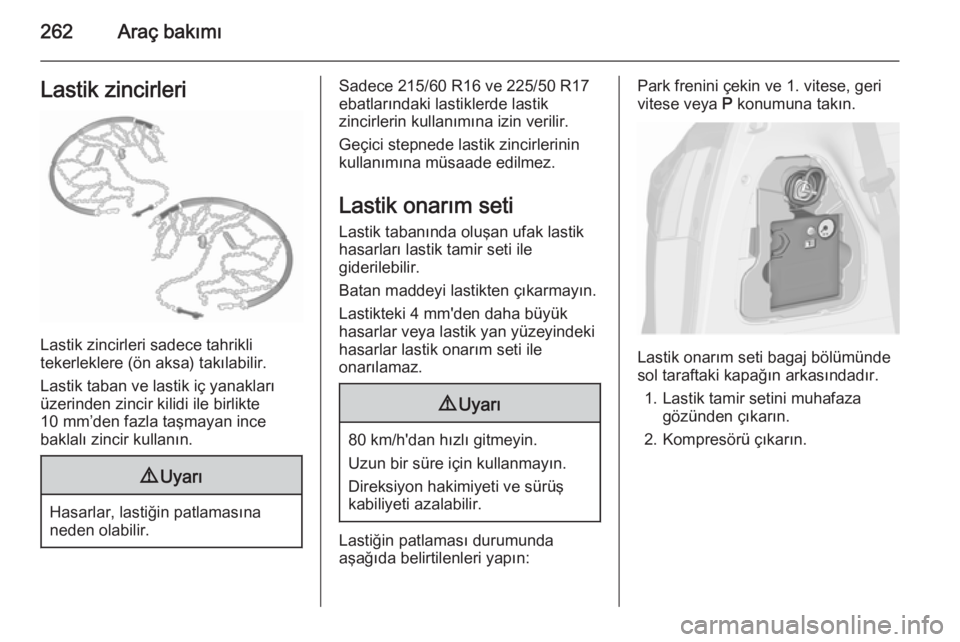

262Araç bakımıLastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm’den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Sadece 215/60 R16 ve 225/50 R17
ebatlarındaki lastiklerde lastik
zincirlerin kullanımına izin verilir.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.9 Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti bagaj bölümünde
sol taraftaki kapağın arkasındadır.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.

Araç bakımı263

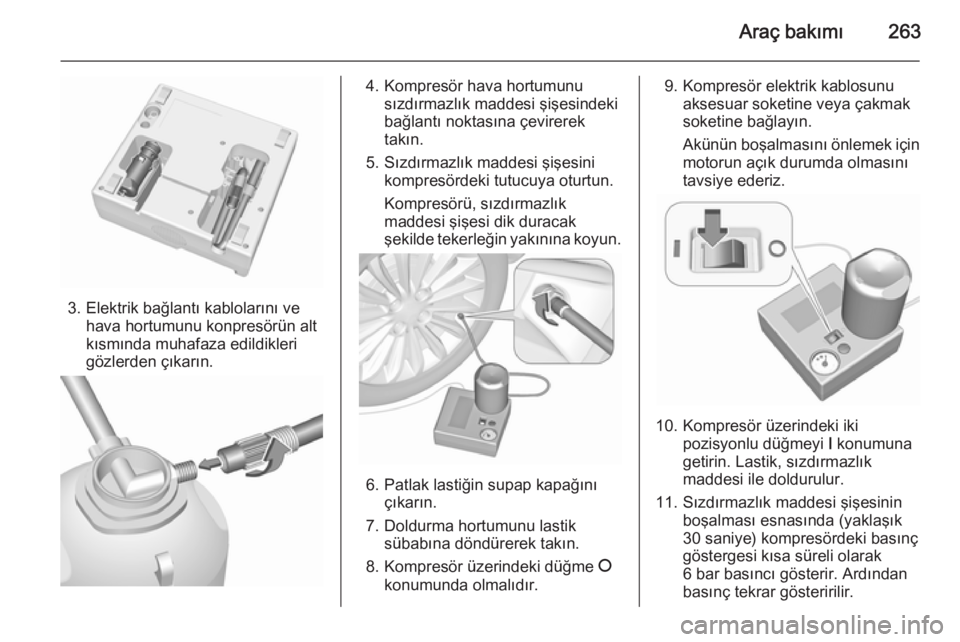

3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.

264Araç bakımı

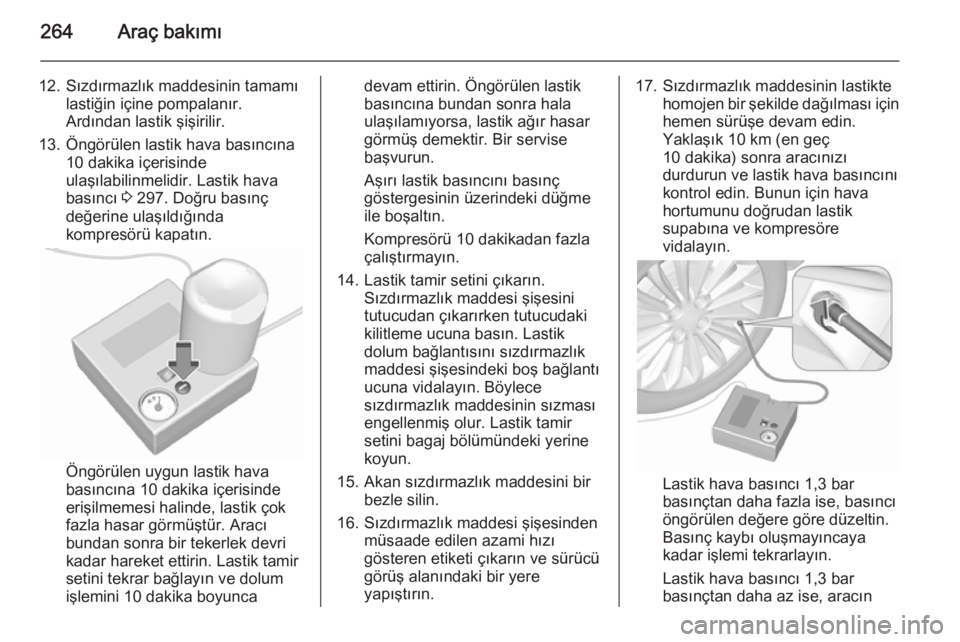

12. Sızdırmazlık maddesinin tamamılastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilinmelidir. Lastik hava
basıncı 3 297. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın

Araç bakımı265

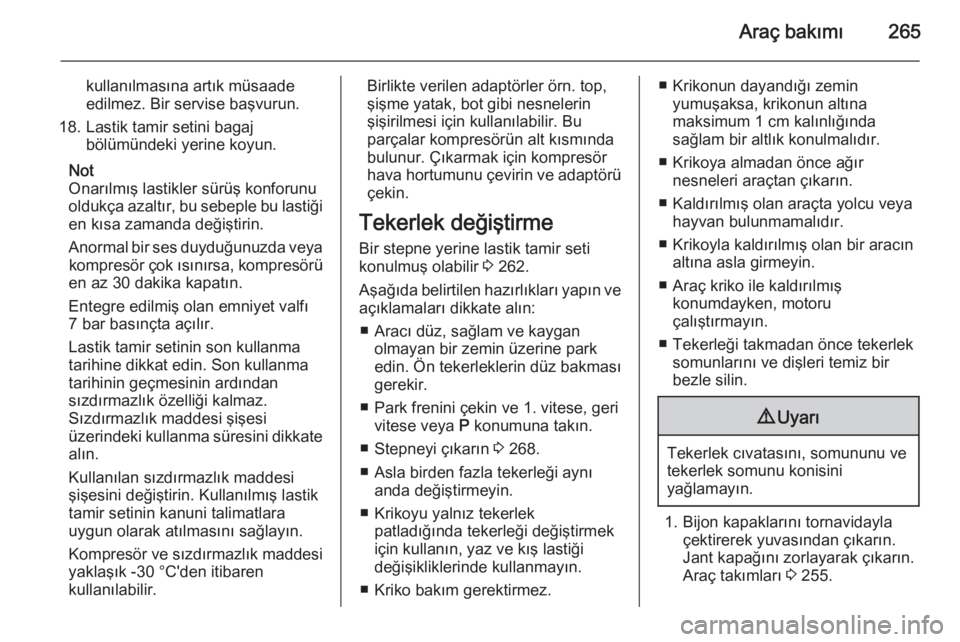

kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 262.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.
■ Stepneyi çıkarın 3 268.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmekiçin kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Kriko bakım gerektirmez.■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Krikoya almadan önce ağır nesneleri araçtan çıkarın.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerleği takmadan önce tekerlek somunlarını ve dişleri temiz bir
bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın.
Jant kapağını zorlayarak çıkarın.
Araç takımları 3 255.

266Araç bakımı
Hafif metal alaşımlı jant kapakları:Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.
3. Bazı tiplerinde aracı kaldırma noktası kapakla örtülmüş olabilir.
Kapağı yana doğru açın.
4. Krikonun doğru noktaya yerleştirildiğinden emin olun.
5. Krikoyu gereken yüksekliğeayarlayın. Kriko direkt olarak

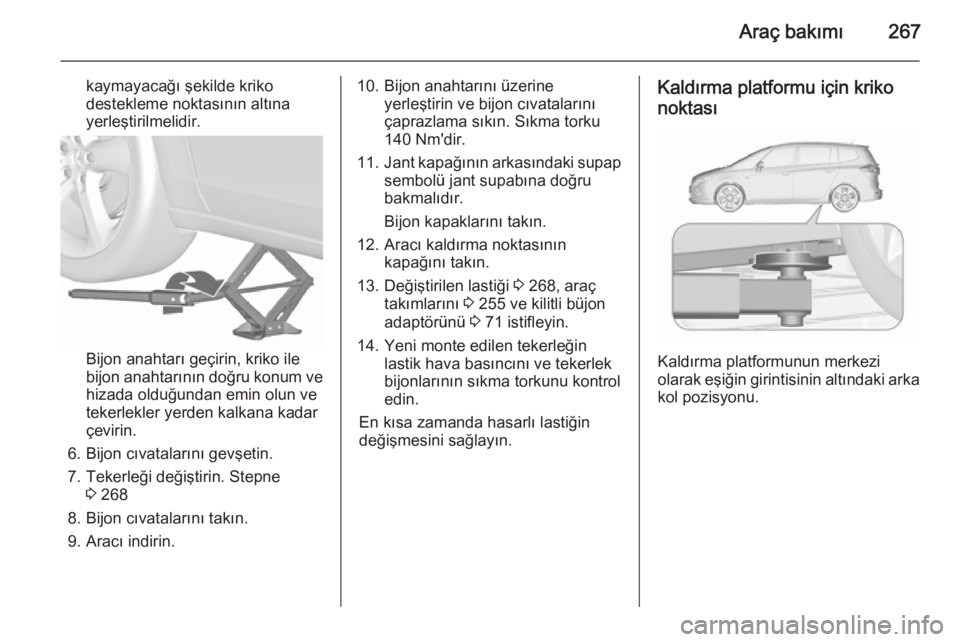

Araç bakımı267
kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
6. Bijon cıvatalarını gevşetin.
7. Tekerleği değiştirin. Stepne 3 268
8. Bijon cıvatalarını takın.
9. Aracı indirin.
10. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
11. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
12. Aracı kaldırma noktasının kapağını takın.
13. Değiştirilen lastiği 3 268, araç
takımlarını 3 255 ve kilitli büjon
adaptörünü 3 71 istifleyin.
14. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kriko
noktası
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.

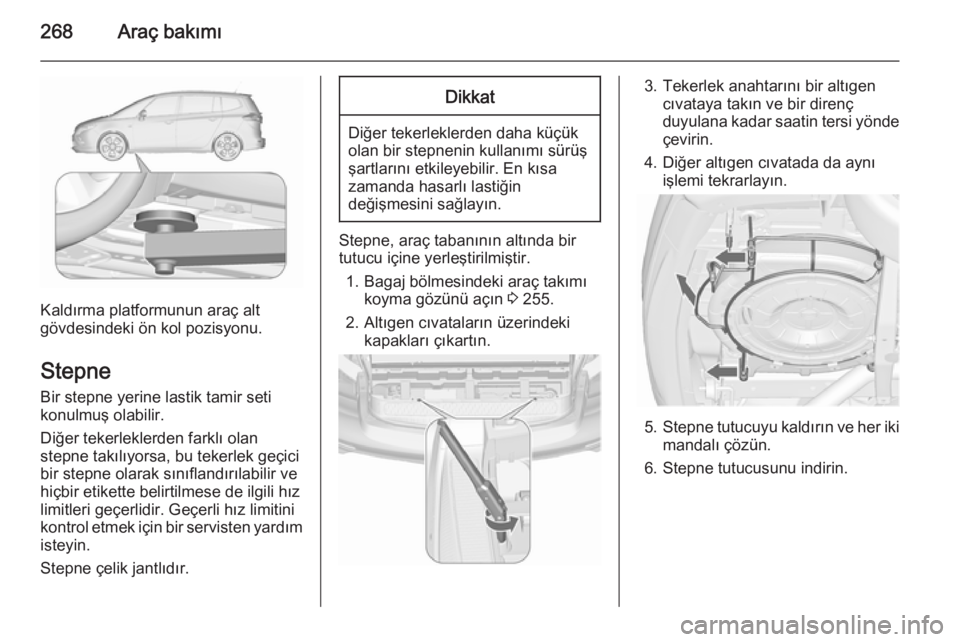

268Araç bakımı
Kaldırma platformunun araç alt
gövdesindeki ön kol pozisyonu.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne, araç tabanının altında bir
tutucu içine yerleştirilmiştir.
1. Bagaj bölmesindeki araç takımı koyma gözünü açın 3 255.
2. Altıgen cıvataların üzerindeki kapakları çıkartın.
3. Tekerlek anahtarını bir altıgen cıvataya takın ve bir direnç
duyulana kadar saatin tersi yönde çevirin.
4. Diğer altıgen cıvatada da aynı işlemi tekrarlayın.
5.Stepne tutucuyu kaldırın ve her iki
mandalı çözün.
6. Stepne tutucusunu indirin.
