Řízení vozidla a jeho provoz169AdBlueVšeobecné informace
Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise
oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
redukční činidla výfukových plynů
vznětových motorů (DEF) do
výfukového systému.
Použité redukční činidlo DEF má
obchodní označení AdBlue Ⓡ1)
. Je to
netoxická, nehořlavá a bezbarvá
kapalina bez zápachu, která
obsahuje 32% močoviny a 68% vody.9Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
Výstraha
Zabraňte kontaktu redukčního činidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Upozornění na výšku hladiny
Spotřeba redukčního činidla AdBlue
je přibližně 0,7 litru na 1000 km a je
závislá na stylu jízdy.
Pokud hladina redukčního činidla
AdBlue klesne pod určitou hodnotu,
zobrazí se v Informačním centru
řidiče (DIC) upozornění AdBlue
Dojezd: 2400 km .
Musí se co možná nejdříve dolít
minimálně 5 litrů redukčního činidla
AdBlue.
Jízda není nijak omezena.
Pokud není po ujetí určité vzdálenosti redukční činidlo AdBlue doplněno,
zobrazí se v informačním centru
řidiče (DIC) další úrovně upozornění
v závislosti na výšce hladiny
redukčního činidla AdBlue. Později se
1) Registrovaná ochranná značka společnosti Verband der Automobilindustrie e.V. (VDA).

170Řízení vozidla a jeho provoz
zobrazí požadavky na doplnění
AdBlue a nakonec zpráva zamezení
opětovného startu motoru. Tato
omezení jsou vyžadována zákonnými
předpisy.
Při dojezdu na AdBlue 900 km se
v DIC alternativně zobrazí následující varovné zprávy:
■ AdBlue Nízká hladina Doplňte
■ Start motoru zakázán v 900 km
Kromě toho neustále bliká kontrolka
Y a každé tři minuty se čtyřikrát ozve
výstražný zvukový signál.
Před zamezením startu motoru se
následující varovné zprávy:
■ AdBlue Prázdná nádrž Doplňte
■ Motor znovu nenastartuje
se alternativně zobrazují
v informačním centru řidiče (DIC).
Kromě toho neustále bliká kontrolka
Y a každé tři minuty se čtyřikrát ozve
výstražný zvukový signál.
Po zamezení startu motoru se
následující varovná zpráva:
Doplňte AdBlue, aby bylo možné nastartovat vozidlo.
zobrazí na displeji.
Aby bylo možné znovu nastartovat
motor, musí se nejdříve doplnit
redukční činidlo AdBlue.
Upozornění na vysoké emise
Pokud se emise výfukových plynů
zvýší nad určitou hodnotu, zobrazí se
v informačním centru řidiče varování
podobné výše popsanému rozsahu
varování.
Postupně se zobrazí požadavky na
provedení kontroly výfukového
systému a nakonec zpráva
o zamezení opětovného startu
motoru. Tato omezení jsou
vyžadována zákonnými předpisy.
Vyhledejte pomoc autorizovaného
servisu.

Řízení vozidla a jeho provoz171
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Používejte pouze nádoby určené pro redukční činidlo AdBlue, abyste
předešli přelití redukčního činidla
AdBlue. Kromě toho se do nádoby
zachytí výpary z nádrže a neunikají
do okolí.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Při doplňování se musí dolít
minimálně 5 litrů redukčního činidla
AdBlue. V opačném případě nemusí být dolití redukčního činidla AdBlue
systémem zaznamenáno.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaznamenáno.
V takovém případě zaparkujte
vozidlo na místě s vyšší okolní
teplotou, dokud redukční činidlo
AdBlue neroztaje.
Poznámky
Při odšroubování ochranného víčka
plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.
Vozidlo musí být zaparkováno na vodorovném povrchu.
Plnicí hrdlo pro AdBlue se nachází za
dvířky plnicího hrdla palivové nádrže.Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíček ze spínací skříňky zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatáhněte za vybrání ve dvířkách hrdla palivové nádrže a otevřeteje 3 217.

172Řízení vozidla a jeho provoz
4. Odšroubujte ochrannou krytkuz plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zvedněte nádobu a držte ji zvednutou, dokud se
nevyprázdní.
8. Odšroubujte hadici z plnicího hrdla.
9. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu a hadici na redukční činidlo
AdBlue zlikvidujte v souladu
s požadavky na ochranu životního
prostředí.
Výměna redukčního činidla
AdBlue
Pokud bylo během posledních 2 let
doplněno méně než 5 litrů redukčního činidla AdBlue, musí se zbývající
kapalina vyměnit, protože AdBlue má omezenou trvanlivost.Výstraha
Nedodržení může mít za následek poškození systému selektivní
katalytické redukce.
Automatická
převodovka
Automatická převodovka umožňuje
automatické řazení (automatický
režim) nebo manuální řazení
(manuální režim).
Displej převodovky
Na displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň.

Řízení vozidla a jeho provoz173Páka voličeP=parkovací poloha, kola jsou
zablokovány, zařaďte pouze při
stojícím vozidle a pokud je
zabrzděna ruční brzdaR=zpátečka, řaďte pouze pokud
vozidlo stojíN=neutrálD=automatický režim s veškerými
převodovými stupni
Páka voliče je zablokována v P a lze
přesunout pouze pokud je zapnuté
zapalování a sešlápnutý brzdový pedál.
Pokud není sešlápnutý brzdový
pedál, svítí kontrolka j.
Není-li páka voliče v poloze P, když je
zapalování vypnuté, budou blikat
kontrolky j a P.
Při řazení P nebo R stiskněte
uvolňovací tlačítko.
Motor je možné nastartovat pouze
s pákou voliče v poloze P nebo N.
Před startováním s pákou voliče
v poloze N sešlápněte pedál brzdy
nebo zabrzděte parkovací brzdu.
Během řazení jiné polohy
nesešlapujte pedál plynu. Nikdy
současně nesešlapujte pedál plynu
a brzdový pedál.
Jakmile je převodový stupeň
zařazený, po uvolnění brzdového
pedálu se vozidlo začne pomalu
rozjíždět.
Brzdění motorem Abyste využili brzdného účinku
motoru, zvolte při jízdě z kopce včas
nižší převodový stupeň, viz manuální režim.
Rozhoupání vozidla
Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo
uvízlo v písku, bahně nebo sněhu.
Opakovaně přesunujte páku voliče
mezi polohami D a R. Motor
nevytáčejte a vyvarujte se náhlého
zrychlení.
Parkování Zatáhněte parkovací brzdu a zařaďte
polohu P.

174Řízení vozidla a jeho provoz
Klíč ze spínací skříňky můžete
vytáhnout pouze tehdy, když je páka
voliče v poloze P.

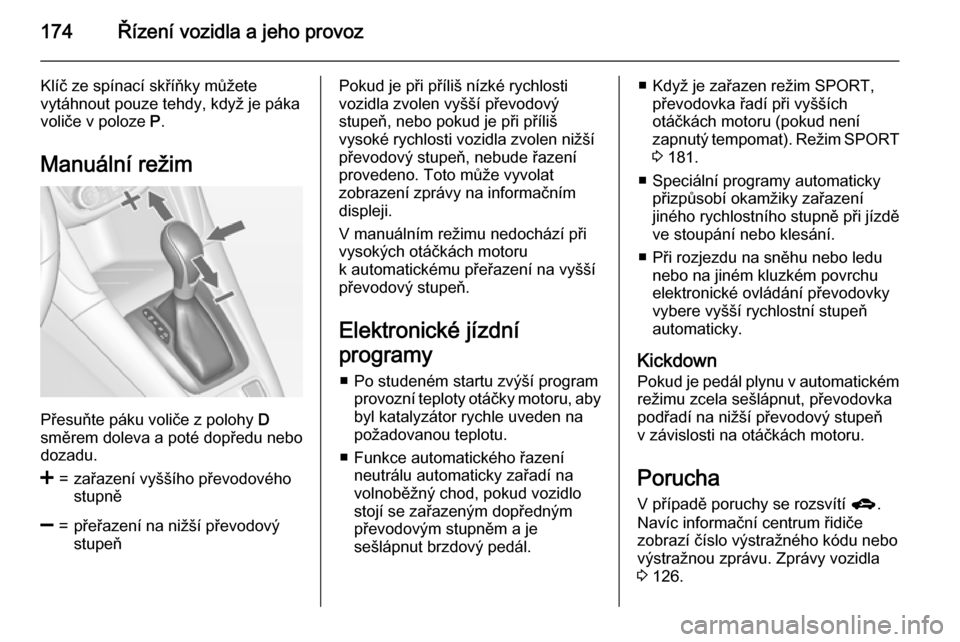

Manuální režim
Přesuňte páku voliče z polohy D
směrem doleva a poté dopředu nebo dozadu.
<=zařazení vyššího převodového
stupně]=přeřazení na nižší převodový
stupeňPokud je při příliš nízké rychlosti
vozidla zvolen vyšší převodový
stupeň, nebo pokud je při příliš
vysoké rychlosti vozidla zvolen nižší
převodový stupeň, nebude řazení provedeno. Toto může vyvolat
zobrazení zprávy na informačním
displeji.
V manuálním režimu nedochází při
vysokých otáčkách motoru
k automatickému přeřazení na vyšší
převodový stupeň.
Elektronické jízdní
programy ■ Po studeném startu zvýší program provozní teploty otáčky motoru, abybyl katalyzátor rychle uveden na
požadovanou teplotu.
■ Funkce automatického řazení neutrálu automaticky zařadí na
volnoběžný chod, pokud vozidlo stojí se zařazeným dopředným
převodovým stupněm a je
sešlápnut brzdový pedál.■ Když je zařazen režim SPORT, převodovka řadí při vyšších
otáčkách motoru (pokud není
zapnutý tempomat). Režim SPORT
3 181.
■ Speciální programy automaticky přizpůsobí okamžiky zařazení
jiného rychlostního stupně při jízdě
ve stoupání nebo klesání.
■ Při rozjezdu na sněhu nebo ledu nebo na jiném kluzkém povrchu
elektronické ovládání převodovky
vybere vyšší rychlostní stupeň
automaticky.
Kickdown Pokud je pedál plynu v automatickém
režimu zcela sešlápnut, převodovka
podřadí na nižší převodový stupeň v závislosti na otáčkách motoru.
Porucha V případě poruchy se rozsvítí g.
Navíc informační centrum řidiče zobrazí číslo výstražného kódu nebo
výstražnou zprávu. Zprávy vozidla
3 126.

Řízení vozidla a jeho provoz175
Automatická převodovka již neřadí
automaticky. Můžete pokračovat
v jízdě pomocí manuálního řazení.
K dispozici je pouze nejvyšší
převodový stupeň. V závislosti na
povaze poruchy může být
2. převodový stupeň také k dispozici
v manuálním režimu. Řaďte pouze
pokud vozidlo stojí.
Nechte příčinu poruchy odstranit
v servisu.

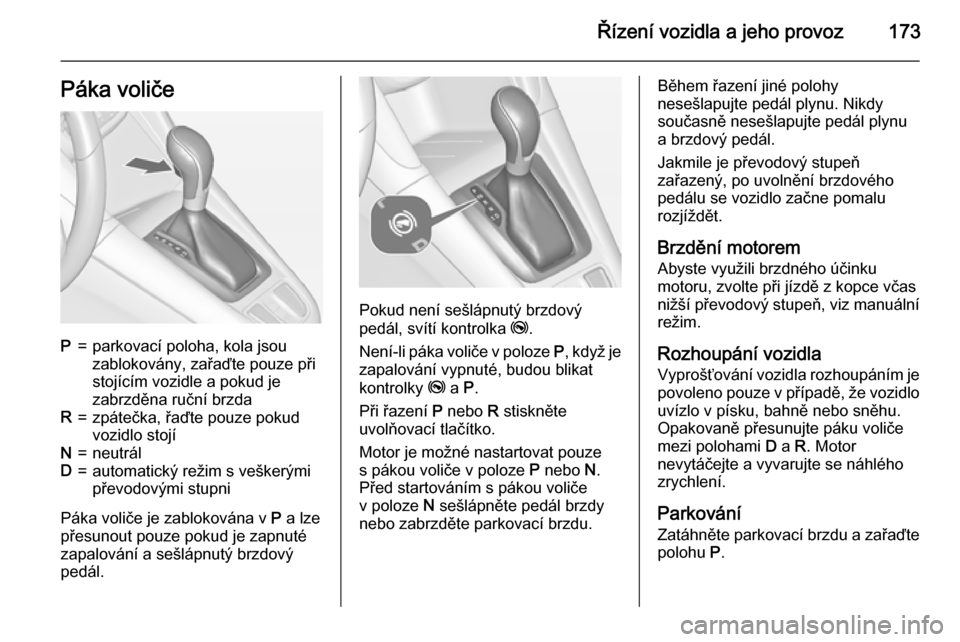

Přerušení napájení V případě přerušení napájení není
možné páku voliče vysunout
z polohy P. Klíč není možné
vytáhnout ze spínací skříňky.
Pokud je akumulátor vozidla vybitý,
nastartujte vozidlo pomocí
startovacích kabelů 3 269.
Pokud není příčinou poruchy vybitý
akumulátor, odblokujte páku voliče
následovně.

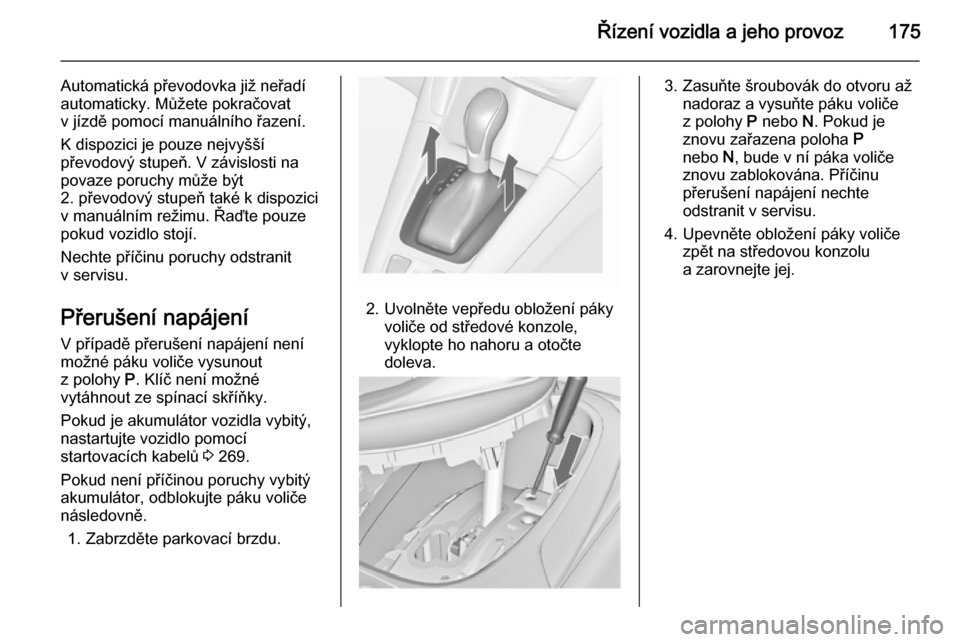

1. Zabrzděte parkovací brzdu.
2. Uvolněte vepředu obložení páky voliče od středové konzole,
vyklopte ho nahoru a otočte
doleva.
3. Zasuňte šroubovák do otvoru až nadoraz a vysuňte páku voliče
z polohy P nebo N. Pokud je
znovu zařazena poloha P
nebo N, bude v ní páka voliče
znovu zablokována. Příčinu
přerušení napájení nechte
odstranit v servisu.
4. Upevněte obložení páky voliče zpět na středovou konzolu
a zarovnejte jej.

176Řízení vozidla a jeho provozManuální převodovka
Zařazení zpátečky: Při stojícím
vozidle sešlápněte pedál spojky,
stiskněte uvolňovací tlačítko na páce
voliče a zařaďte zpátečku.
Pokud se Vám zpátečku nepodaří zařadit, zařaďte neutrál, uvolněte
pedál spojky a znovu jej sešlápněte;
poté zkuste zpátečku zařadit znovu.
Nenechávejte zbytečně prokluzovat
spojku.
Při použití zcela sešlápněte pedál
spojky. Nepoužívejte pedál jako
opěrku nohy (zvyšuje opotřebení
spojky).Výstraha
Není rozumné řídit s rukou
položenou na páce voliče.
Brzdy
Brzdový systém se skládá ze dvou
nezávislých brzdových okruhů.
Jestliže dojde k výpadku funkce
jednoho z těchto okruhů, lze vozidlo
brzdit pomocí druhého brzdového
okruhu. Brzdného účinku se ale
dosáhne pouze pevným sešlápnutím
brzdového pedálu. Budete zapotřebí
vyvinout výrazně větší sílu. Brzdná
dráha je delší. Před pokračováním ve
Vaší cestě vyhledejte pomoc
v servisu.
Při vypnutém motoru přestane
posilovač brzd fungovat po jednom až
dvou sešlápnutích pedálu brzdy.
Nesníží se brzdný účinek, ale
k zastavení vozidla musíte vyvinout
mnohem větší sílu. Je důležité si to
uvědomit zejména při tažení jiným
vozidlem.
Kontrolka R 3 115.
Protiblokovací systém brzd
Protiblokovací systém brzd (ABS)
zabraňuje zablokování kol.

Řízení vozidla a jeho provoz177
Jakmile některé z kol začne jevit
sklon k zablokování, začne systém
ABS regulovat brzdný tlak pro
příslušné kolo. Vozidlo zůstane
řiditelné, dokonce i při prudkém
brzdění.
Činnost systému ABS se projeví
pulzováním brzdového pedálu
a zvukem regulačního procesu.
Chcete-li dosáhnout optimálního
brzdění, držte při brzdění sešlápnutý
pedál brzdy i když pedál pulzuje. Tlak
na pedál brzdy nesnižujte.
Po nastartování systém provede
automaticky test, který může být
slyšitelný.
Kontrolka u 3 116.
Adaptivní brzdová světla
Během brzdění s plnou intenzitou
blikají po dobu aktivace ABS všechna tři brzdová světla.Porucha9 Varování
Pokud je v systému ABS porucha,
kola mají tendenci se zablokovatv případě nezvykle silného
brzdění. Výhody systému ABS
nejsou k dispozici. Během
prudkého brzdění není vozidlo
možné řídit a může dojít ke smyku.
Nechte příčinu poruchy odstranit
v servisu.
Parkovací brzda
Manuální parkovací brzda9 Varování
Vždy pevně zabrzděte parkovací
brzdu bez použití uvolňovacího
tlačítka, a ve svahu směrem dolů
nebo nahoru ji zabrzděte co
možno nejpevněji.
Pokud chcete parkovací brzdu
uvolnit, lehce nadzvedněte páku, stiskněte uvolňovací tlačítko
a páku spusťte úplně dolů.

178Řízení vozidla a jeho provozZa účelem snížení silového
působení parkovací brzdy
současně sešlápněte nožní brzdu.
Kontrolka R 3 115.
Elektrická parkovací brzda
Používání, když vozidlo stojí
9 Varování
Zatáhněte za spínač m přibližně
na jednu sekundu, elektrická ruční brzda se automaticky přiměřenou
sílou zabrzdí. Pro dosažení
maximální síly, např. při parkování
s přívěsem nebo parkování ve
svahu, zatáhněte za spínač m
dvakrát.
Elektrická ruční brzda je
zabrzděna, když se rozsvítí
kontrolka m 3 115.
Elektrickou parkovací brzdu lze vždy
použít, dokonce i když je vypnuto
zapalování.
Nepoužívejte systém elektrické parkovací brzdy příliš často
s vypnutým motorem, hrozí
nebezpečí vybití akumulátoru.
Před opuštěním vozidla zkontrolujte
stav elektrické parkovací brzdy.
Kontrolka m 3 115.
Uvolnění
Zapněte zapalování. Podržte
sešlápnutý pedál brzdy a následně
stiskněte spínač m.
Funkce rozjezdu vozidla
Sešlápnutí pedálu spojky (manuální
převodovka) nebo zařazení rychlosti
(automatická převodovka)
a následné sešlápnutí pedálu plynu
uvolní elektrickou parkovací brzdu
automaticky. Toto není možné, když
je zároveň spínač vytahován.
Tato funkce pomáhá také při rozjezdu
do kopce.
Velmi rychlé rozjezdy mohou snížit
životnost opotřebovávaných částí.
Dynamické brzdění, když se vozidlo
pohybuje
Při zatažení za spínač m za jízdy
bude systém parkovací brzdy
zpomalovat vozidlo, ale natrvalo se
nezabrzdí.
Po uvolnění spínače m se dynamické
brzdění ukončí.
Porucha
Režim poruchy systému elektrické
parkovací brzdy je signalizován
kontrolkou j a číslem kódu nebo
zprávou vozidla zobrazenou
v informačním centru řidiče (DIC).
Zprávy vozidla 3 126.
