Зберігання89
Тримайте раму (1) заднього
велосипеда однією рукою і
потягніть за петлю (2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.
9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть кріпильні стрічки з шин
велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Перед тим, як зняти останній
велосипед з задньої системи
кріплення, слід від'єднати адаптер.
1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.

90Зберігання
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку (1) вперед для
розблокування; підніміть
велобагажник (2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.Обережно зберігайте ремінці
фіксаторів.

Зберігання91

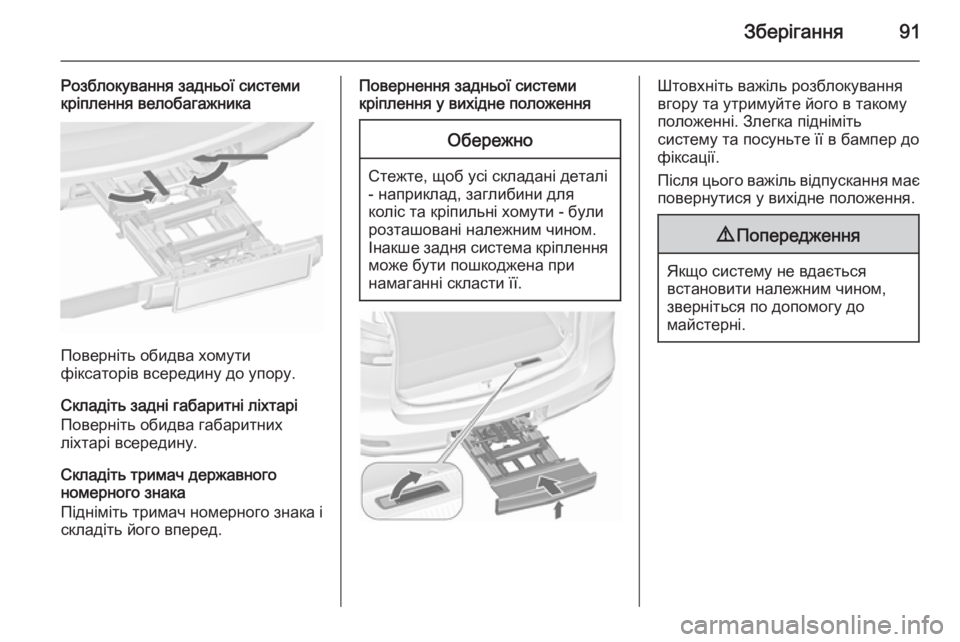

Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему та посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.

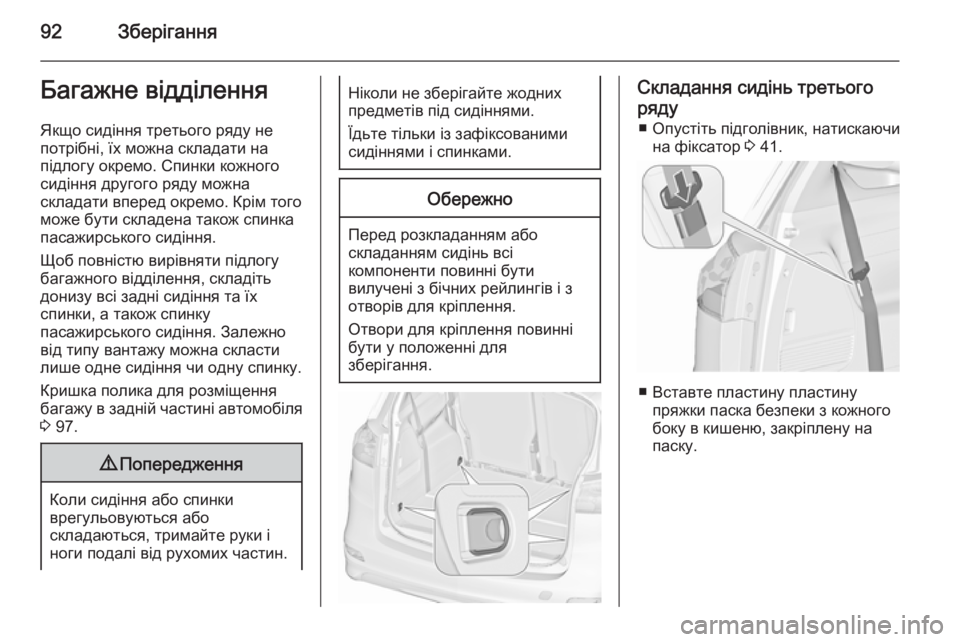

92ЗберіганняБагажне відділенняЯкщо сидіння третього ряду не
потрібні, їх можна складати на
підлогу окремо. Спинки кожного
сидіння другого ряду можна
складати вперед окремо. Крім того
може бути складена також спинка
пасажирського сидіння.
Щоб повністю вирівняти підлогу
багажного відділення, складіть
донизу всі задні сидіння та їх
спинки, а також спинку
пасажирського сидіння. Залежно
від типу вантажу можна скласти
лише одне сидіння чи одну спинку.
Кришка полика для розміщення
багажу в задній частині автомобіля
3 97.9 Попередження
Коли сидіння або спинки
врегульовуються або
складаються, тримайте руки і ноги подалі від рухомих частин.
Ніколи не зберігайте жодних
предметів під сидіннями.
Їдьте тільки із зафіксованими
сидіннями і спинками.Обережно
Перед розкладанням або
складанням сидінь всі
компоненти повинні бути
вилучені з бічних рейлингів і з
отворів для кріплення.
Отвори для кріплення повинні
бути у положенні для
зберігання.
Складання сидінь третього
ряду ■ Опустіть підголівник, натискаючи на фіксатор 3 41.
■ Вставте пластину пластину
пряжки паска безпеки з кожного
боку в кишеню, закріплену на паску.

Зберігання93
■ Потягніть за нижній ремінь,одночасно опускаючи спинку
вперед, доки сидіння не
опуститься на підлогу
автомобіля.
■ У разі необхідності покладіть захисну мату підлоги салону
3 97 та кришку багажного
відділення 3 95.
Налаштування сидінь
Потягніть сидіння вгору за верхній
ремінь, розкладіть та зафіксуйте у вертикальному положенні.
Складання спинок сидінь
другого ряду ■ За потреби зніміть кришку багажника 3 95.
■ Опустіть підголівники, натискаючи на фіксатор 3 41.
■ Перемістіть переднє пасажирське сидіння в
положення, в якому не будуть
заважати підголівники складених спинок.
■ Потягніть ремінь та складіть спинку на подушку сидіння.
Обережно
■ Не складайте спинки крайніхсидінь, поки сидіння
знаходяться в положенні
"лаунж" 3 49.
■ Не тягніть за важіль легкої посадки, коли спинка
складена.
Це може пошкодити сидіння.
■ Також можна потягнути ремінь та
зафіксувати спинку в
вертикальному положенні, як при
перевезенні вантажів.
9 Попередження
Використовуйте вертикальне
положення спинки тільки для
збільшення об'єму багажного
відділення, а не як положення
для сидіння.

94Зберігання

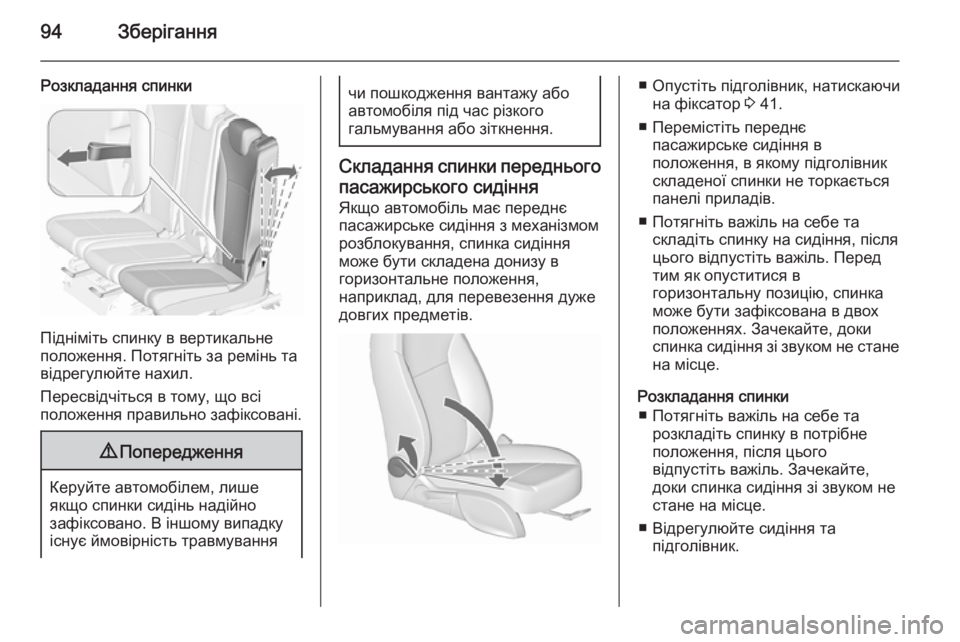

Розкладання спинки
Підніміть спинку в вертикальне
положення. Потягніть за ремінь та
відрегулюйте нахил.
Пересвідчіться в тому, що всі
положення правильно зафіксовані.
9 Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Складання спинки переднього
пасажирського сидіння
Якщо автомобіль має переднє
пасажирське сидіння з механізмом
розблокування, спинка сидіння
може бути складена донизу в
горизонтальне положення,
наприклад, для перевезення дуже
довгих предметів.
■ Опустіть підголівник, натискаючи на фіксатор 3 41.
■ Перемістіть переднє пасажирське сидіння в
положення, в якому підголівник
складеної спинки не торкається
панелі приладів.
■ Потягніть важіль на себе та складіть спинку на сидіння, після
цього відпустіть важіль. Перед
тим як опуститися в
горизонтальну позицію, спинка
може бути зафіксована в двох
положеннях. Зачекайте, доки
спинка сидіння зі звуком не стане
на місце.
Розкладання спинки ■ Потягніть важіль на себе та розкладіть спинку в потрібнеположення, після цього
відпустіть важіль. Зачекайте,
доки спинка сидіння зі звуком не
стане на місце.
■ Відрегулюйте сидіння та підголівник.

Зберігання95Зберігання в багажному
відділенні З обох боків багажного відділення є
полиці.
Щоб відкрити їх, від'єднайте та
зніміть кришку на бічному
облицюванні.
Відділення для зберігання під
підлогою
У версіях без третього ряду сидінь
під кришкою полика знаходяться
шухляди для зберігання речей. Підніміть кришку, щоб відкрити
відділення.
Кришка багажного
відділення
Не кладіть на кришку багажника
жодні важкі предмети або речі
загостреної форми.
Перед роботою з кришкою
багажного відділення, вставте
пластину пластину пряжки паска
безпеки з кожного боку в кишеню,
закріплену на паску.

96Зберігання
Зачинення
За допомогою ручки потягніть
кришку назад, доки вона не стане
на місце в бокових тримачах.
Відкривання
Зніміть кришку багажного
відділення з бокових кронштейнів.
Підніміть кришку та спрямовуйте її, доки вона повністю не згорнеться.
Знімання
Відкрийте кришку багажного
відділення.
Потягніть важіль відпускання вгору та утримайте його в такому
положенні. Спершу підніміть
кришку справа та вийміть її з
тримачів.
Зберігання у багажному
відділенні
Якщо кришка багажного відділення не використовується, зберігайте її у
відділенні у підлозі автомобіля.

Зберігання97
Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Вставте кришку верхньою
стороною донизу та важелем
розблокування вліво в адаптер, що знаходиться праворуч у відділенні.
Закріпіть кришку багажного
відділення за допомогою стрічки
Velco.
Встановлення
Вставте ліву частину кришки
багажного відділення в
заглиблення, потягніть вверх та
утримайте в цьому положенні
важіль відпускання, вставте праву
частину кришки та вставте її на
місце.
Знімна кришка полика
для розміщення багажу в задній частині
автомобіля
Кришка підлоги
У версіях без третього ряду сидінь
під кришкою підлоги знаходяться
шухляди для зберігання речей.
Щоб відкрити, підніміть кришку та
поставте її в вертикальне
положення за задніми сидіннями.

98Зберігання
Захисна мата салонуЗахисна мата салону є
декоративним та захисним
елементом багажного відділення,
що може використовуватися після
складання всіх або окремих сидінь/ спинок.
Складаючи та розкладаючи мату,
можна вирішувати різні задачі.
Захисна мата салону пропонується у двох варіантах:
■ Стандартна захисна мата
закриває ділянку між дверима
багажного відділення та другим
рядом сидінь, якщо при цьому
складений весь третій ряд сидінь або окремі сидіння третього
ряду.
■ Захисна мата салону Flex , що
має розміри вдвічі більші за
стандартну захисну мату та
з'єднується за допомогою
застібки-блискавки. Ця мата
повністю закриває багажне
відділення, якщо складений весь
третій ряд сидінь або окремі
сидіння третього ряду.Захисна мата складається уздовж
учетверо (стандартна версія) або
увосьмеро (кришка Flex) з
застібкою-блискавкою по центру, а
впоперек складається учетверо.
Нижче наведені деякі приклади
використання захисної мати.
Перед складанням та
розтягуванням мати з бокових
рейок та отворів для кріплення
необхідно прибрати всі
компоненти. Отвори для кріплення
повинні знаходитись в позиції
зберігання.
Багажне відділення між дверима
багажного відділення та другим
рядом сидінь
може бути закрите за допомогою
стандартної захисної мати салону або захисної мати Flex , яка при
цьому складається по рівню
застібки-блискавки вдвічі
(подвійний шар).
Мата розміщена в складеному в
чотири рази вигляді за піднятими
сидіннями третього ряду.
■ Складіть донизу третій ряд сидінь.
