OPEL ZAFIRA C 2015.5 Посібник з експлуатації (in Ukrainian)

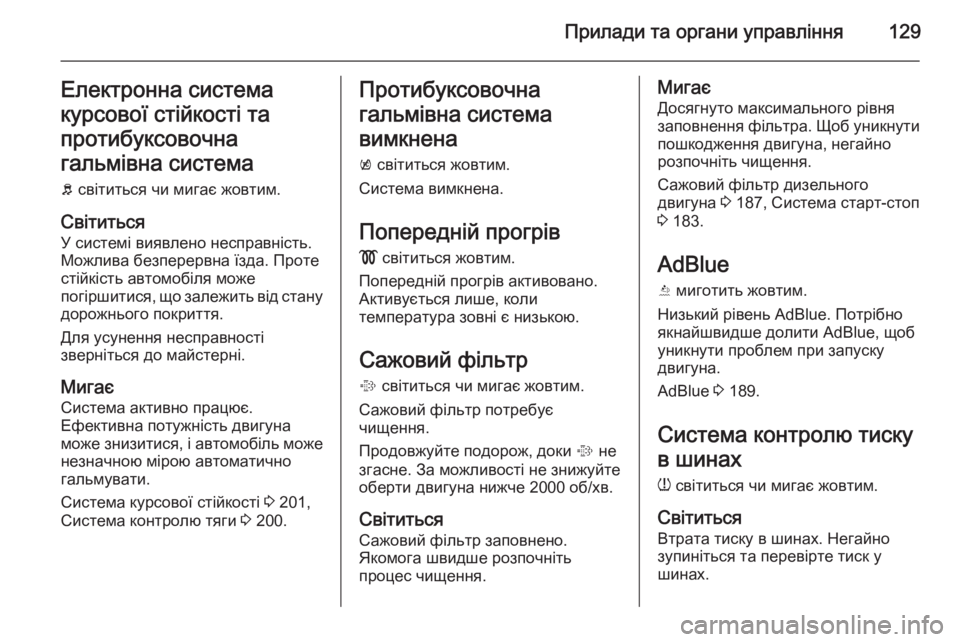

Прилади та органи управління129Електронна система
курсової стійкості та
протибуксовочна
гальмівна система b світиться чи мигає жовтим.
Світиться У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану
дорожнього покриття.
Для усунення несправності
зверніться до майстерні.
Мигає Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 201,
Система контролю тяги 3 200.Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр % світиться чи мигає жовтим.
Сажовий фільтр потребує
чищення.
Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться
Сажовий фільтр заповнено.
Якомога швидше розпочніть
процес чищення.Мигає
Досягнуто максимального рівнязаповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.
Сажовий фільтр дизельного
двигуна 3 187, Система старт-стоп
3 183.
AdBlue
Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 189.
Система контролю тиску
в шинах
w світиться чи мигає жовтим.
Світиться Втрата тиску в шинах. Негайнозупиніться та перевірте тиск у
шинах.

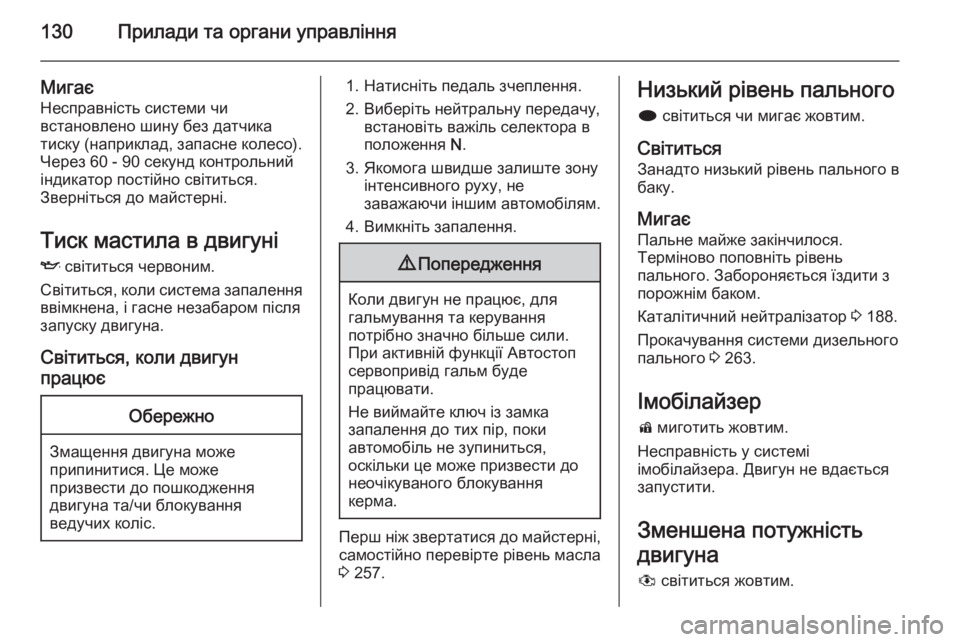

130Прилади та органи управління
Мигає
Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться до майстерні.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перш ніж звертатися до майстерні,
самостійно перевірте рівень масла
3 257.
Низький рівень пального
i світиться чи мигає жовтим.
Світиться
Занадто низький рівень пального в
баку.
Мигає Пальне майже закінчилося.
Терміново поповніть рівень
пального. Забороняється їздити з
порожнім баком.
Каталітичний нейтралізатор 3 188.
Прокачування системи дизельного
пального 3 263.
Імобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера. Двигун не вдається
запустити.
Зменшена потужність двигуна
# світиться жовтим.

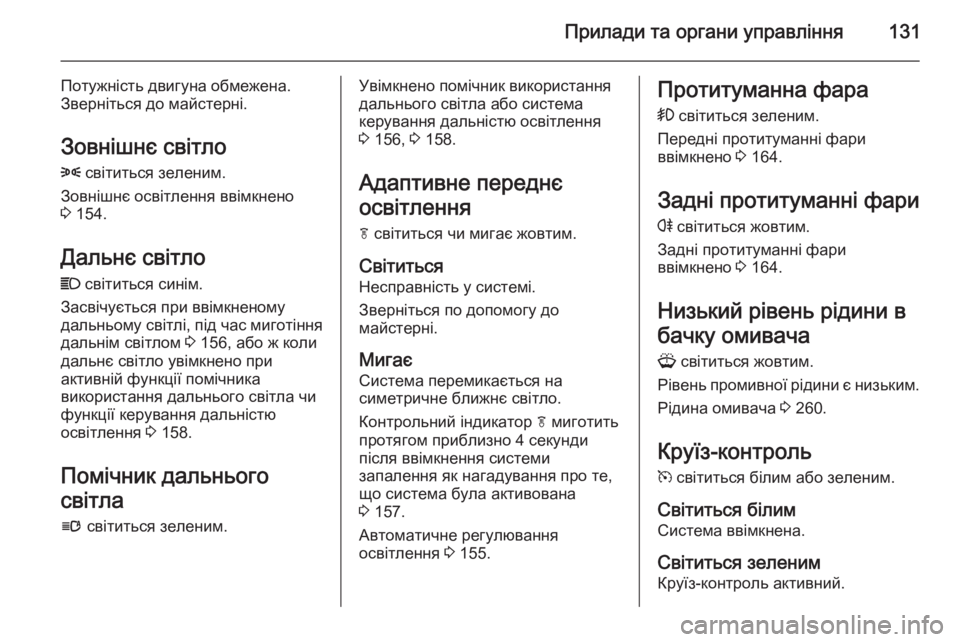

Прилади та органи управління131
Потужність двигуна обмежена.
Зверніться до майстерні.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 154.
Дальнє світло
C світиться синім.
Засвічується при ввімкненому
дальньому світлі, під час миготіння дальнім світлом 3 156, або ж коли
дальнє світло увімкнено при
активній функції помічника
використання дальнього світла чи
функції керування дальністю
освітлення 3 158.
Помічник дальнього
світла
l світиться зеленим.Увімкнено помічник використання
дальнього світла або система
керування дальністю освітлення
3 156, 3 158.
Адаптивне переднє
освітлення
f світиться чи мигає жовтим.
Світиться
Несправність у системі.
Зверніться по допомогу до
майстерні.
Мигає Система перемикається на
симетричне ближнє світло.
Контрольний індикатор f миготить
протягом приблизно 4 секунди
після ввімкнення системи
запалення як нагадування про те,
що система була активована
3 157.
Автоматичне регулювання
освітлення 3 155.Протитуманна фара
> світиться зеленим.
Передні протитуманні фари
ввімкнено 3 164.
Задні протитуманні фари r світиться жовтим.
Задні протитуманні фари
ввімкнено 3 164.
Низький рівень рідини в
бачку омивача G світиться жовтим.
Рівень промивної рідини є низьким.
Рідина омивача 3 260.
Круїз-контроль m світиться білим або зеленим.
Світиться білим
Система ввімкнена.
Світиться зеленим
Круїз-контроль активний.

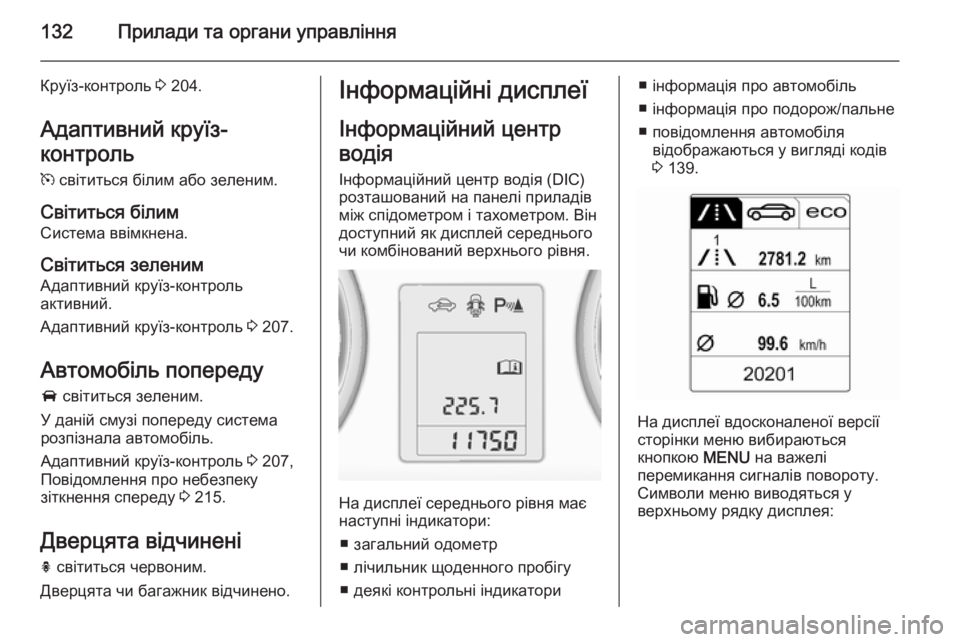

132Прилади та органи управління
Круїз-контроль 3 204.
Адаптивний круїз-
контроль
m світиться білим або зеленим.
Світиться білим Система ввімкнена.
Світиться зеленим
Адаптивний круїз-контроль
активний.
Адаптивний круїз-контроль 3 207.
Автомобіль попереду A світиться зеленим.
У даній смузі попереду система
розпізнала автомобіль.
Адаптивний круїз-контроль 3 207,
Повідомлення про небезпеку
зіткнення спереду 3 215.
Дверцята відчинені
h світиться червоним.
Дверцята чи багажник відчинено.Інформаційні дисплеї
Інформаційний центр
водія
Інформаційний центр водія (DIC)
розташований на панелі приладів
між спідометром і тахометром. Він
доступний як дисплей середнього
чи комбінований верхнього рівня.
На дисплеї середнього рівня має
наступні індикатори:
■ загальний одометр
■ лічильник щоденного пробігу
■ деякі контрольні індикатори
■ інформація про автомобіль
■ інформація про подорож/пальне
■ повідомлення автомобіля відображаються у вигляді кодів
3 139.
На дисплеї вдосконаленої версії
сторінки меню вибираються
кнопкою MENU на важелі
перемикання сигналів повороту.
Символи меню виводяться у
верхньому рядку дисплея:

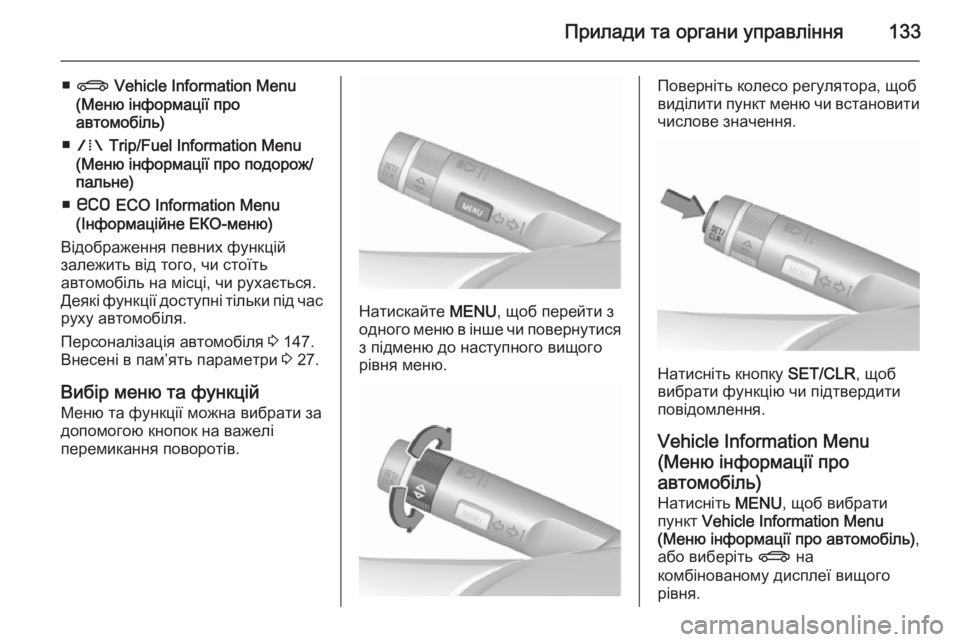

Прилади та органи управління133
■X Vehicle Information Menu
(Меню інформації про
автомобіль)
■ W Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне)
■ s ECO Information Menu
(Інформаційне ЕКО-меню)
Відображення певних функцій
залежить від того, чи стоїть
автомобіль на місці, чи рухається.
Деякі функції доступні тільки під час руху автомобіля.
Персоналізація автомобіля 3 147.
Внесені в пам’ять параметри 3 27.
Вибір меню та функцій
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Натискайте MENU, щоб перейти з
одного меню в інше чи повернутися з підменю до наступного вищого
рівня меню.
Поверніть колесо регулятора, щоб
виділити пункт меню чи встановити
числове значення.
Натисніть кнопку SET/CLR, щоб
вибрати функцію чи підтвердити
повідомлення.
Vehicle Information Menu(Меню інформації про
автомобіль)
Натисніть MENU, щоб вибрати
пункт Vehicle Information Menu
(Меню інформації про автомобіль) ,
або виберіть X на
комбінованому дисплеї вищого
рівня.

134Прилади та органи управління
Поверніть коліщатко регулятора,
щоб вибрати підменю. Натисніть
кнопку SET/CLR , щоб підтвердити.
Дотримуйтеся інструкцій,
наведених у підменю.
Можливі варіанти підменю,
залежно від версії:
■ Unit (Одиниця) : Одиниці, що
відображаються, можна змінити.
■ Tire Pressure (Тиск у шинах) :
Перевірка тиску в шинах усіх коліс під час руху 3 282.
■ Tire Load (Навантаження на
шину) : Вибір категорії тиску шин
відповідно до фактичного тиску в шинах 3 282.
■ Remaining Oil Life (Тривалість
терміну служби масла) : Вказує
час до заміни моторного мастила та фільтра 3 121.
■ Speed Warning (Попередження
про перевищення швидкості) : У
разі перевищення встановленої швидкості лунає
попереджувальний звуковий
сигнал.
■ Допоміжна система визначення
дорожніх знаків : Відображення
дорожніх знаків, виявлених на даній ділянці маршруту 3 234.
■ Following Dist. (Безпечна
дистанція) : Відображення
відстані до автомобіля, який
рухається попереду 3 219.

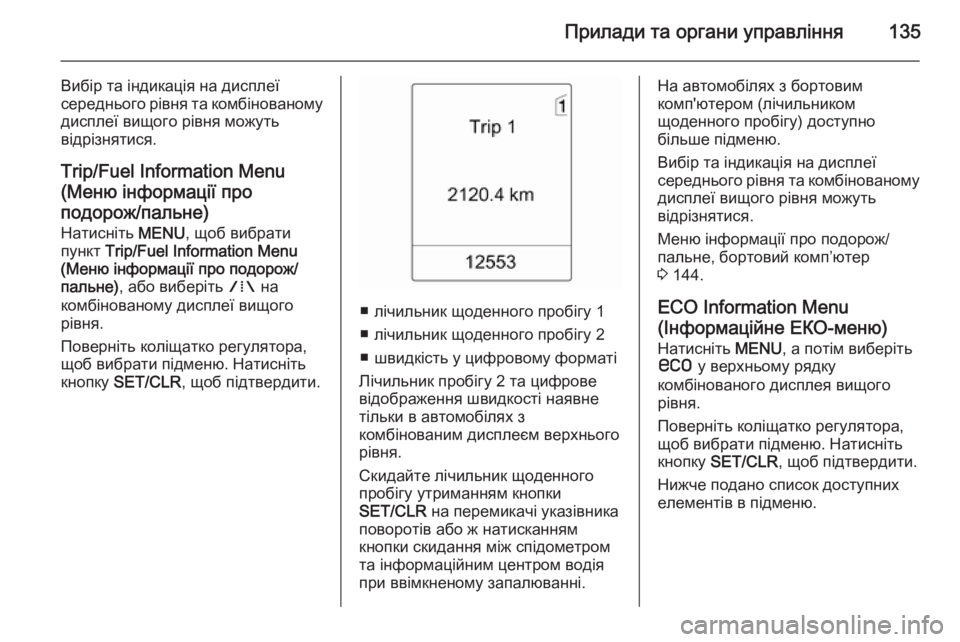

Прилади та органи управління135
Вибір та індикація на дисплеї
середнього рівня та комбінованому
дисплеї вищого рівня можуть
відрізнятися.
Trip/Fuel Information Menu(Меню інформації про
подорож/пальне)
Натисніть MENU, щоб вибрати
пункт Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне) , або виберіть W на
комбінованому дисплеї вищого
рівня.
Поверніть коліщатко регулятора,
щоб вибрати підменю. Натисніть
кнопку SET/CLR , щоб підтвердити.
■ лічильник щоденного пробігу 1
■ лічильник щоденного пробігу 2■ швидкість у цифровому форматі
Лічильник пробігу 2 та цифрове
відображення швидкості наявне
тільки в автомобілях з
комбінованим дисплеєм верхнього
рівня.
Скидайте лічильник щоденного
пробігу утриманням кнопки
SET/CLR на перемикачі указівника
поворотів або ж натисканням
кнопки скидання між спідометром
та інформаційним центром водія
при ввімкненому запалюванні.
На автомобілях з бортовим
комп'ютером (лічильником
щоденного пробігу) доступно
більше підменю.
Вибір та індикація на дисплеї
середнього рівня та комбінованому дисплеї вищого рівня можуть
відрізнятися.
Меню інформації про подорож/ пальне, бортовий комп’ютер
3 144.
ECO Information Menu (Інформаційне ЕКО-меню) Натисніть MENU, а потім виберіть
s у верхньому рядку
комбінованого дисплея вищого
рівня.
Поверніть коліщатко регулятора,
щоб вибрати підменю. Натисніть
кнопку SET/CLR , щоб підтвердити.
Нижче подано список доступних
елементів в підменю.

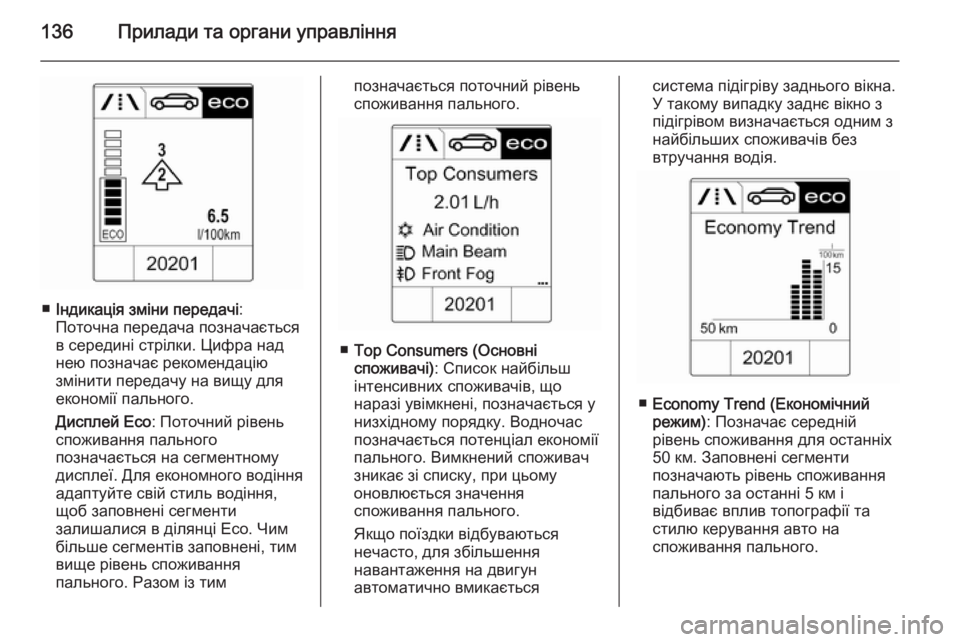

136Прилади та органи управління
■Індикація зміни передачі :
Поточна передача позначається
в середині стрілки. Цифра над
нею позначає рекомендацію
змінити передачу на вищу для
економії пального.
Дисплей Есо : Поточний рівень
споживання пального
позначається на сегментному
дисплеї. Для економного водіння
адаптуйте свій стиль водіння,
щоб заповнені сегменти
залишалися в ділянці Есо. Чим
більше сегментів заповнені, тим
вище рівень споживання
пального. Разом із тим
позначається поточний рівень
споживання пального.
■ Top Consumers (Основні
споживачі) : Список найбільш
інтенсивних споживачів, що
наразі увімкнені, позначається у низхідному порядку. Водночас
позначається потенціал економії
пального. Вимкнений споживач
зникає зі списку, при цьому
оновлюється значення
споживання пального.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається
система підігріву заднього вікна.
У такому випадку заднє вікно з підігрівом визначається одним з
найбільших споживачів без
втручання водія.
■ Economy Trend (Економічний
режим) : Позначає середній
рівень споживання для останніх
50 км. Заповнені сегменти
позначають рівень споживання
пального за останні 5 км і
відбиває вплив топографії та
стилю керування авто на
споживання пального.

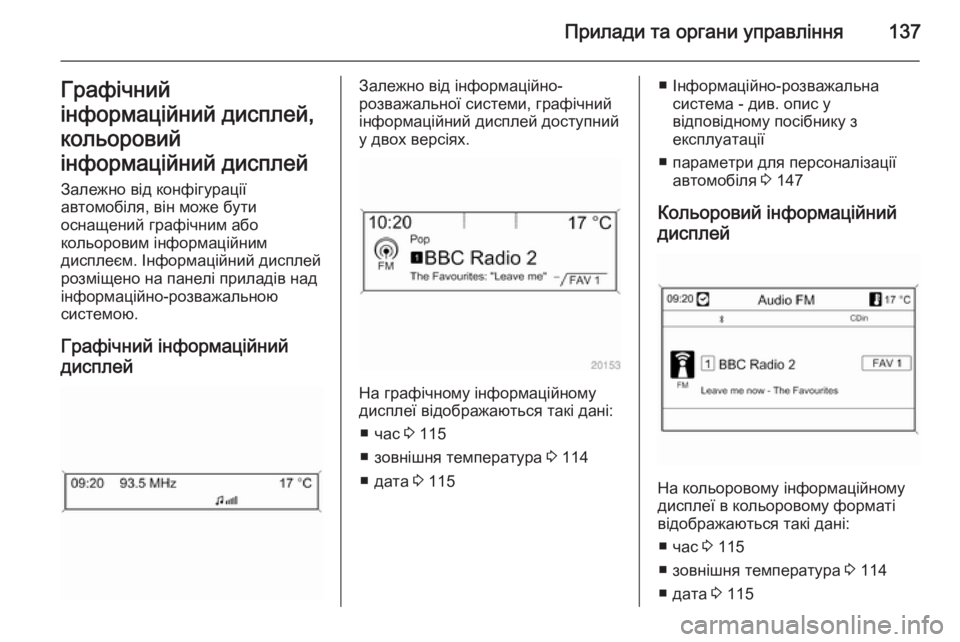

Прилади та органи управління137Графічний
інформаційний дисплей,
кольоровий
інформаційний дисплей Залежно від конфігурації
автомобіля, він може бути
оснащений графічним або
кольоровим інформаційним
дисплеєм. Інформаційний дисплей
розміщено на панелі приладів над
інформаційно-розважальною
системою.
Графічний інформаційний
дисплейЗалежно від інформаційно-
розважальної системи, графічний
інформаційний дисплей доступний
у двох версіях.
На графічному інформаційному
дисплеї відображаються такі дані:
■ час 3 115
■ зовнішня температура 3 114
■ дата 3 115
■ Інформаційно-розважальна
система - див. опис у
відповідному посібнику з
експлуатації
■ параметри для персоналізації автомобіля 3 147
Кольоровий інформаційний дисплей
На кольоровому інформаційному
дисплеї в кольоровому форматі
відображаються такі дані:
■ час 3 115
■ зовнішня температура 3 114
■ дата 3 115

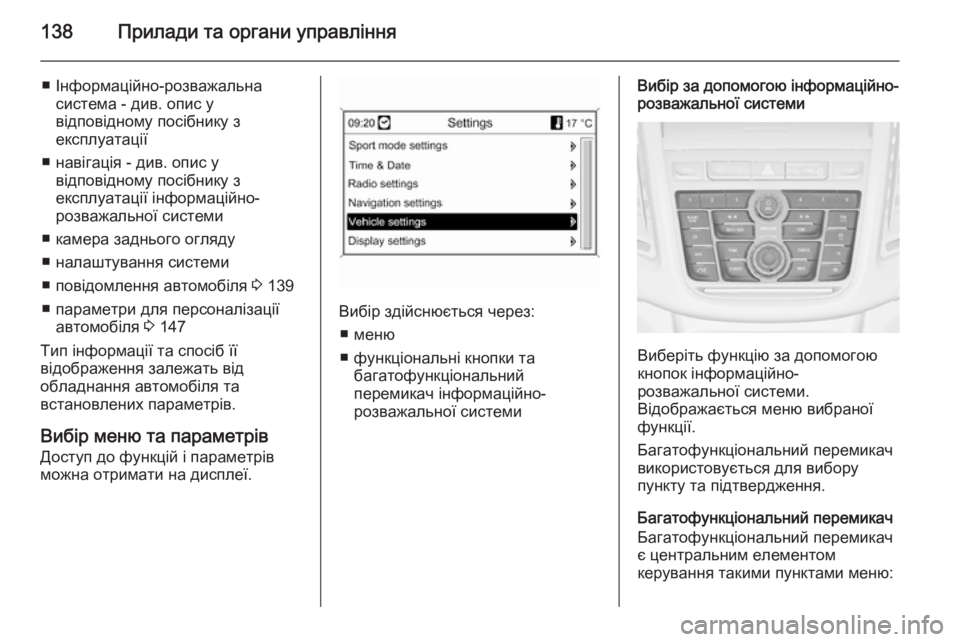

138Прилади та органи управління
■ Інформаційно-розважальнасистема - див. опис у
відповідному посібнику з
експлуатації
■ навігація - див. опис у відповідному посібнику з
експлуатації інформаційно-
розважальної системи
■ камера заднього огляду
■ налаштування системи
■ повідомлення автомобіля 3 139
■ параметри для персоналізації автомобіля 3 147
Тип інформації та спосіб її
відображення залежать від
обладнання автомобіля та
встановлених параметрів.
Вибір меню та параметрів Доступ до функцій і параметрів
можна отримати на дисплеї.
Вибір здійснюється через:
■ меню
■ функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи
Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:
