OPEL ZAFIRA C 2015 Betriebsanleitung (in German)

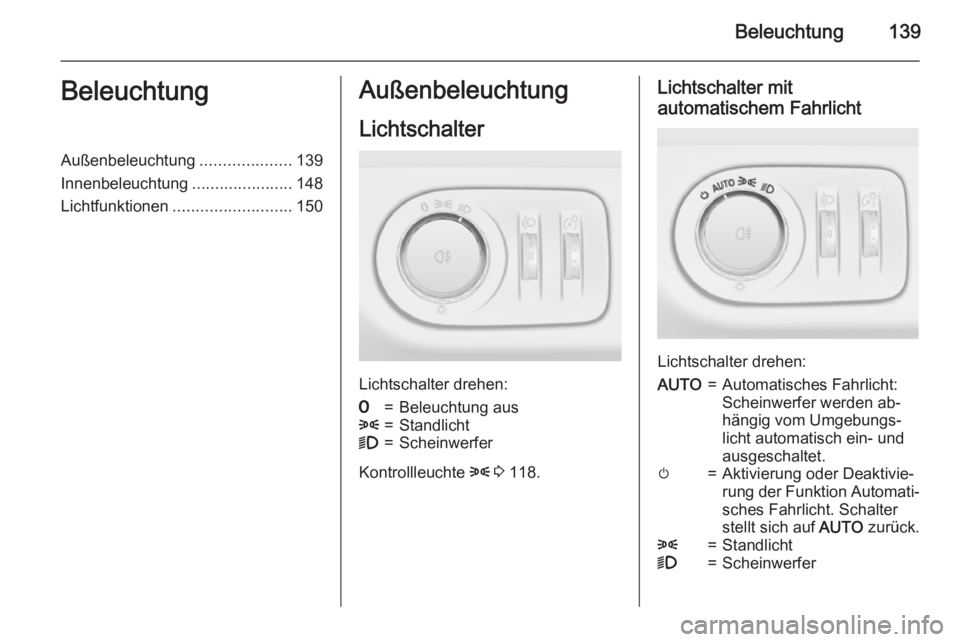

Beleuchtung139BeleuchtungAußenbeleuchtung....................139
Innenbeleuchtung ......................148
Lichtfunktionen .......................... 150Außenbeleuchtung
Lichtschalter
Lichtschalter drehen:
7=Beleuchtung aus8=Standlicht9=Scheinwerfer
Kontrollleuchte 8 3 118.
Lichtschalter mit
automatischem Fahrlicht
Lichtschalter drehen:
AUTO=Automatisches Fahrlicht:
Scheinwerfer werden ab‐
hängig vom Umgebungs‐
licht automatisch ein- und
ausgeschaltet.m=Aktivierung oder Deaktivie‐
rung der Funktion Automati‐ sches Fahrlicht. Schalter
stellt sich auf AUTO zurück.8=Standlicht9=Scheinwerfer

140Beleuchtung

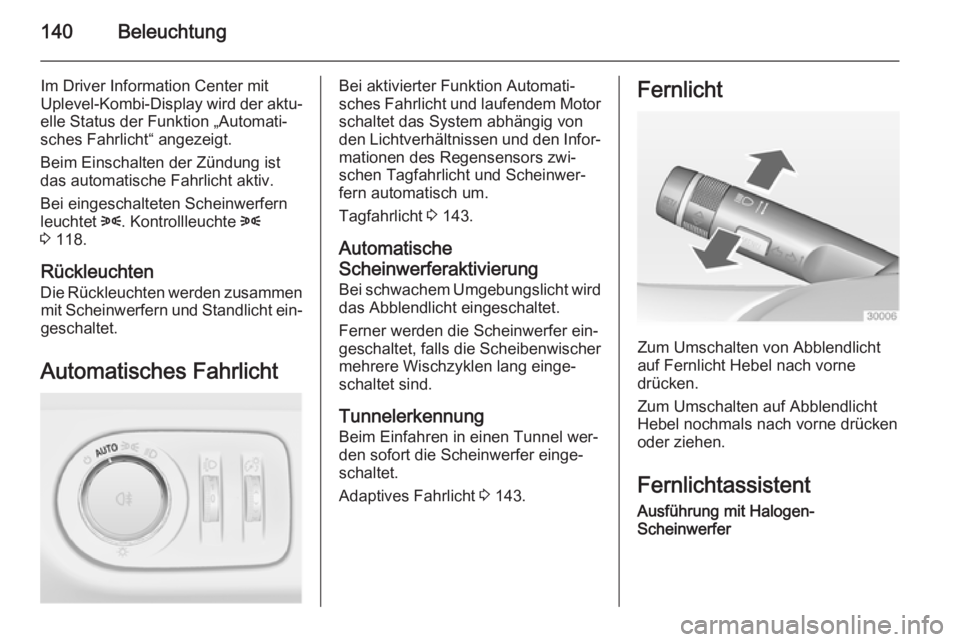

Im Driver Information Center mit
Uplevel-Kombi-Display wird der aktu‐
elle Status der Funktion „Automati‐
sches Fahrlicht“ angezeigt.
Beim Einschalten der Zündung ist
das automatische Fahrlicht aktiv.
Bei eingeschalteten Scheinwerfern
leuchtet 8. Kontrollleuchte 8
3 118.
Rückleuchten
Die Rückleuchten werden zusammen mit Scheinwerfern und Standlicht ein‐
geschaltet.
Automatisches FahrlichtBei aktivierter Funktion Automati‐
sches Fahrlicht und laufendem Motor schaltet das System abhängig vonden Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Scheinwer‐
fern automatisch um.
Tagfahrlicht 3 143.
Automatische
Scheinwerferaktivierung Bei schwachem Umgebungslicht wird das Abblendlicht eingeschaltet.
Ferner werden die Scheinwerfer ein‐
geschaltet, falls die Scheibenwischer
mehrere Wischzyklen lang einge‐
schaltet sind.
Tunnelerkennung
Beim Einfahren in einen Tunnel wer‐ den sofort die Scheinwerfer einge‐
schaltet.
Adaptives Fahrlicht 3 143.Fernlicht
Zum Umschalten von Abblendlicht
auf Fernlicht Hebel nach vorne
drücken.
Zum Umschalten auf Abblendlicht Hebel nochmals nach vorne drückenoder ziehen.
Fernlichtassistent
Ausführung mit Halogen-
Scheinwerfer

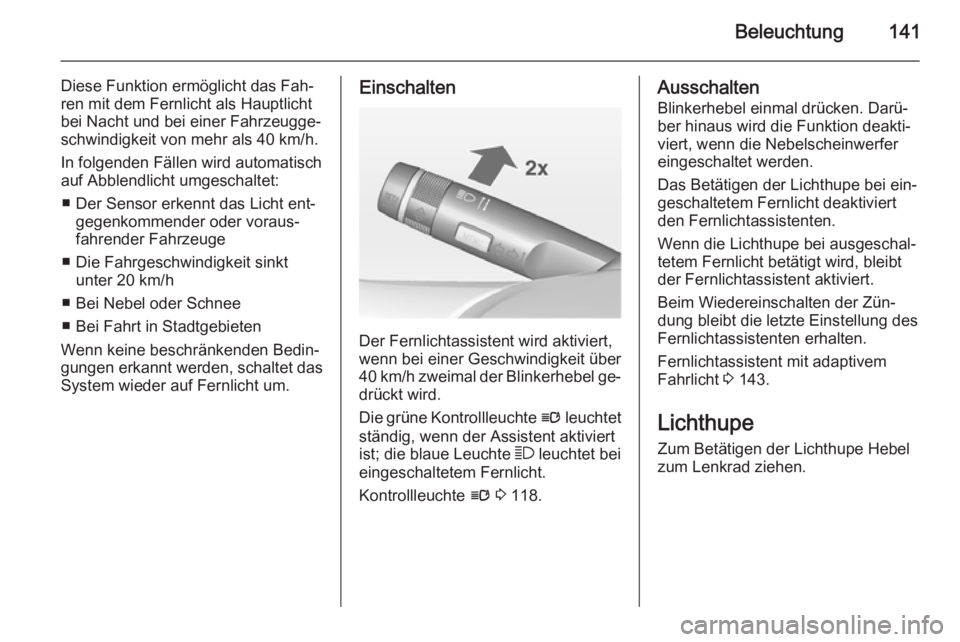

Beleuchtung141
Diese Funktion ermöglicht das Fah‐
ren mit dem Fernlicht als Hauptlicht
bei Nacht und bei einer Fahrzeugge‐
schwindigkeit von mehr als 40 km/h.
In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
■ Der Sensor erkennt das Licht ent‐ gegenkommender oder voraus‐
fahrender Fahrzeuge
■ Die Fahrgeschwindigkeit sinkt unter 20 km/h
■ Bei Nebel oder Schnee
■ Bei Fahrt in Stadtgebieten
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 118.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Beim Wiedereinschalten der Zün‐
dung bleibt die letzte Einstellung des
Fernlichtassistenten erhalten.
Fernlichtassistent mit adaptivem
Fahrlicht 3 143.
Lichthupe
Zum Betätigen der Lichthupe Hebel zum Lenkrad ziehen.

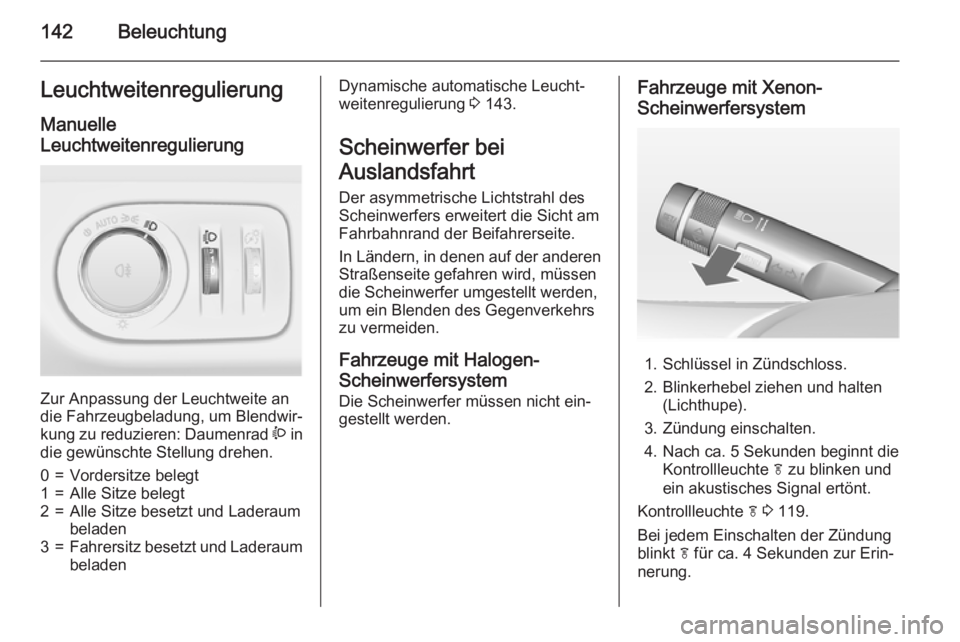

142BeleuchtungLeuchtweitenregulierungManuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeugbeladung, um Blendwir‐
kung zu reduzieren: Daumenrad ? in
die gewünschte Stellung drehen.
0=Vordersitze belegt1=Alle Sitze belegt2=Alle Sitze besetzt und Laderaum
beladen3=Fahrersitz besetzt und Laderaum
beladenDynamische automatische Leucht‐
weitenregulierung 3 143.
Scheinwerfer bei
Auslandsfahrt Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern, in denen auf der anderen
Straßenseite gefahren wird, müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem Die Scheinwerfer müssen nicht ein‐
gestellt werden.Fahrzeuge mit Xenon-
Scheinwerfersystem
1. Schlüssel in Zündschloss.
2. Blinkerhebel ziehen und halten (Lichthupe).
3. Zündung einschalten.
4. Nach ca. 5 Sekunden beginnt die Kontrollleuchte f zu blinken und
ein akustisches Signal ertönt.
Kontrollleuchte f 3 119.
Bei jedem Einschalten der Zündung blinkt f für ca. 4 Sekunden zur Erin‐
nerung.

Beleuchtung143

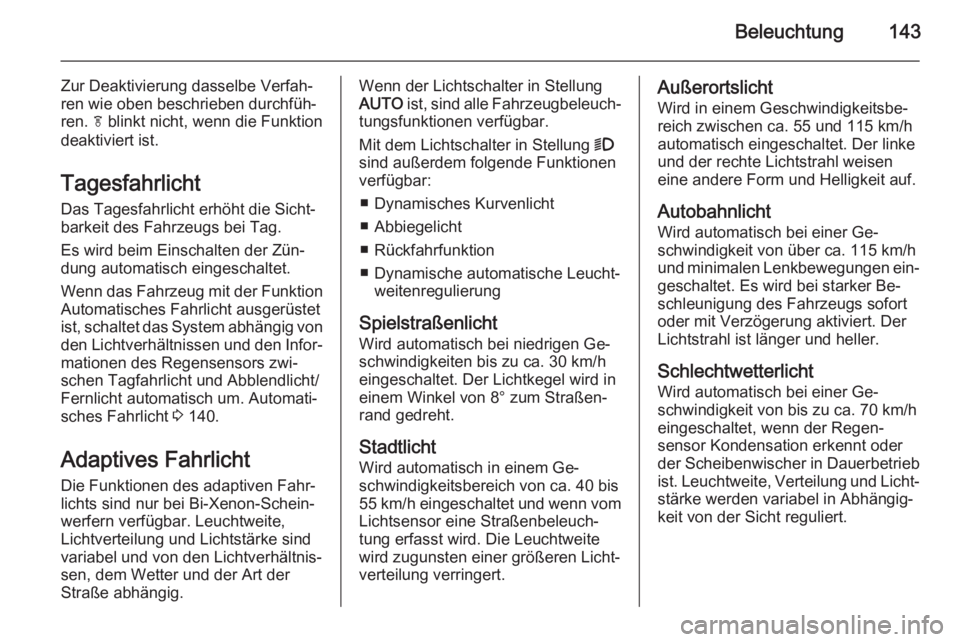

Zur Deaktivierung dasselbe Verfah‐
ren wie oben beschrieben durchfüh‐
ren. f blinkt nicht, wenn die Funktion
deaktiviert ist.
Tagesfahrlicht
Das Tagesfahrlicht erhöht die Sicht‐
barkeit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Wenn das Fahrzeug mit der Funktion Automatisches Fahrlicht ausgerüstet
ist, schaltet das System abhängig von
den Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Abblendlicht/
Fernlicht automatisch um. Automati‐
sches Fahrlicht 3 140.
Adaptives Fahrlicht
Die Funktionen des adaptiven Fahr‐
lichts sind nur bei Bi-Xenon-Schein‐
werfern verfügbar. Leuchtweite,
Lichtverteilung und Lichtstärke sind
variabel und von den Lichtverhältnis‐
sen, dem Wetter und der Art der
Straße abhängig.Wenn der Lichtschalter in Stellung AUTO ist, sind alle Fahrzeugbeleuch‐
tungsfunktionen verfügbar.
Mit dem Lichtschalter in Stellung 9
sind außerdem folgende Funktionen verfügbar:
■ Dynamisches Kurvenlicht
■ Abbiegelicht
■ Rückfahrfunktion
■ Dynamische automatische Leucht‐ weitenregulierung
Spielstraßenlicht
Wird automatisch bei niedrigen Ge‐ schwindigkeiten bis zu ca. 30 km/h
eingeschaltet. Der Lichtkegel wird in
einem Winkel von 8° zum Straßen‐ rand gedreht.
Stadtlicht Wird automatisch in einem Ge‐
schwindigkeitsbereich von ca. 40 bis
55 km/h eingeschaltet und wenn vom
Lichtsensor eine Straßenbeleuch‐
tung erfasst wird. Die Leuchtweite
wird zugunsten einer größeren Licht‐
verteilung verringert.Außerortslicht
Wird in einem Geschwindigkeitsbe‐ reich zwischen ca. 55 und 115 km/h
automatisch eingeschaltet. Der linke
und der rechte Lichtstrahl weisen
eine andere Form und Helligkeit auf.
Autobahnlicht
Wird automatisch bei einer Ge‐
schwindigkeit von über ca. 115 km/h
und minimalen Lenkbewegungen ein‐ geschaltet. Es wird bei starker Be‐schleunigung des Fahrzeugs sofort
oder mit Verzögerung aktiviert. Der
Lichtstrahl ist länger und heller.
Schlechtwetterlicht
Wird automatisch bei einer Ge‐
schwindigkeit von bis zu ca. 70 km/h
eingeschaltet, wenn der Regen‐
sensor Kondensation erkennt oder
der Scheibenwischer in Dauerbetrieb
ist. Leuchtweite, Verteilung und Licht‐ stärke werden variabel in Abhängig‐
keit von der Sicht reguliert.

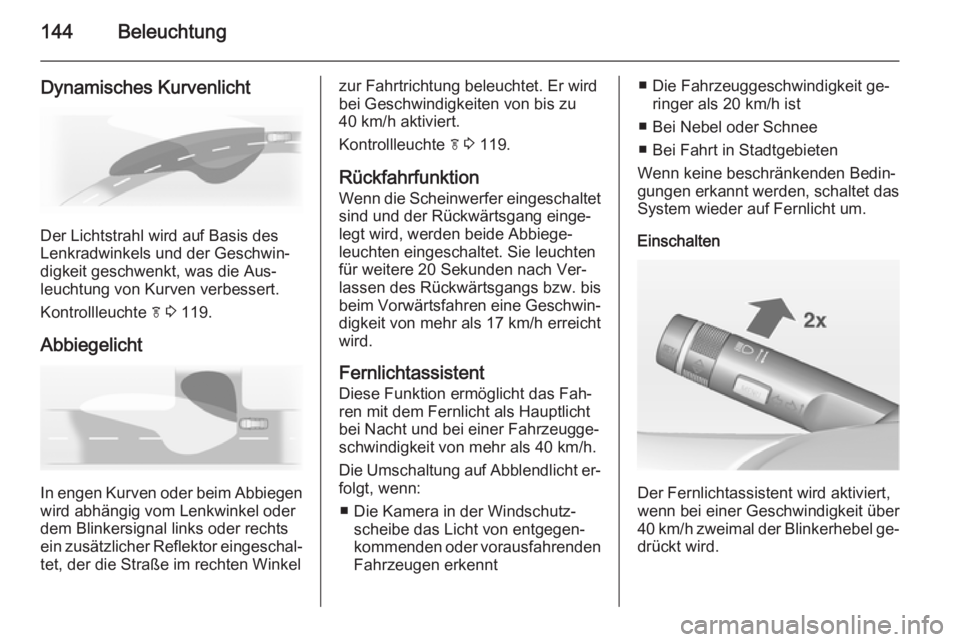

144Beleuchtung
Dynamisches Kurvenlicht
Der Lichtstrahl wird auf Basis des
Lenkradwinkels und der Geschwin‐
digkeit geschwenkt, was die Aus‐
leuchtung von Kurven verbessert.
Kontrollleuchte f 3 119.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel oder
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐ tet, der die Straße im rechten Winkel
zur Fahrtrichtung beleuchtet. Er wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert.
Kontrollleuchte f 3 119.
Rückfahrfunktion
Wenn die Scheinwerfer eingeschaltet sind und der Rückwärtsgang einge‐legt wird, werden beide Abbiege‐
leuchten eingeschaltet. Sie leuchten
für weitere 20 Sekunden nach Ver‐
lassen des Rückwärtsgangs bzw. bis
beim Vorwärtsfahren eine Geschwin‐
digkeit von mehr als 17 km/h erreicht
wird.
Fernlichtassistent Diese Funktion ermöglicht das Fah‐
ren mit dem Fernlicht als Hauptlicht
bei Nacht und bei einer Fahrzeugge‐
schwindigkeit von mehr als 40 km/h.
Die Umschaltung auf Abblendlicht er‐
folgt, wenn:
■ Die Kamera in der Windschutz‐ scheibe das Licht von entgegen‐
kommenden oder vorausfahrenden
Fahrzeugen erkennt■ Die Fahrzeuggeschwindigkeit ge‐ ringer als 20 km/h ist
■ Bei Nebel oder Schnee
■ Bei Fahrt in Stadtgebieten
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.

Beleuchtung145

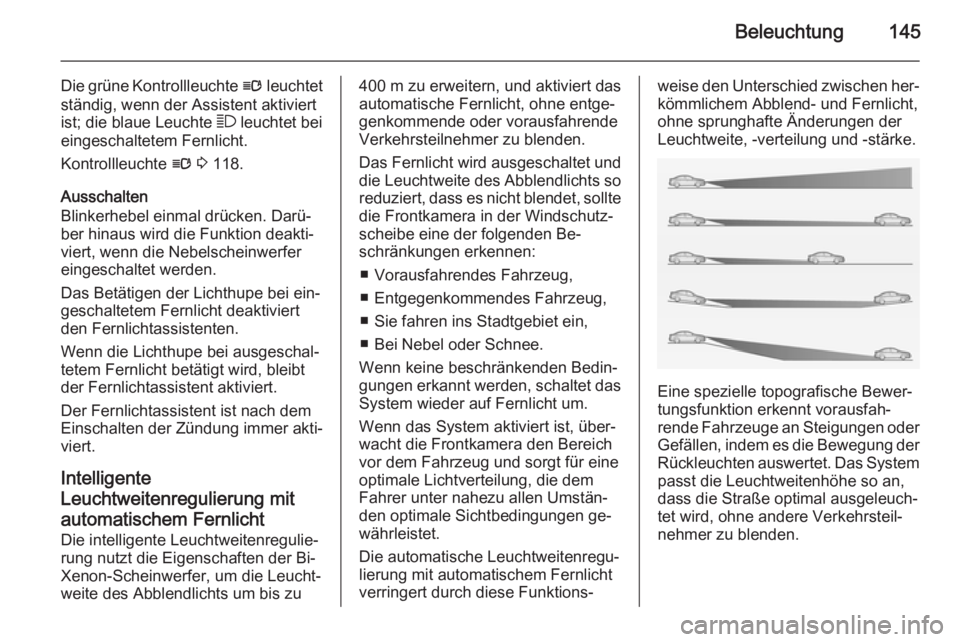

Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 118.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Der Fernlichtassistent ist nach dem
Einschalten der Zündung immer akti‐
viert.
Intelligente
Leuchtweitenregulierung mit automatischem Fernlicht Die intelligente Leuchtweitenregulie‐
rung nutzt die Eigenschaften der Bi-
Xenon-Scheinwerfer, um die Leucht‐
weite des Abblendlichts um bis zu400 m zu erweitern, und aktiviert das automatische Fernlicht, ohne entge‐
genkommende oder vorausfahrende
Verkehrsteilnehmer zu blenden.
Das Fernlicht wird ausgeschaltet und
die Leuchtweite des Abblendlichts so
reduziert, dass es nicht blendet, sollte die Frontkamera in der Windschutz‐scheibe eine der folgenden Be‐
schränkungen erkennen:
■ Vorausfahrendes Fahrzeug,
■ Entgegenkommendes Fahrzeug,
■ Sie fahren ins Stadtgebiet ein,
■ Bei Nebel oder Schnee.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Wenn das System aktiviert ist, über‐
wacht die Frontkamera den Bereich
vor dem Fahrzeug und sorgt für eine
optimale Lichtverteilung, die dem
Fahrer unter nahezu allen Umstän‐
den optimale Sichtbedingungen ge‐
währleistet.
Die automatische Leuchtweitenregu‐
lierung mit automatischem Fernlicht
verringert durch diese Funktions‐weise den Unterschied zwischen her‐
kömmlichem Abblend- und Fernlicht,
ohne sprunghafte Änderungen der
Leuchtweite, -verteilung und -stärke.
Eine spezielle topografische Bewer‐
tungsfunktion erkennt vorausfah‐
rende Fahrzeuge an Steigungen oder Gefällen, indem es die Bewegung der
Rückleuchten auswertet. Das System
passt die Leuchtweitenhöhe so an,
dass die Straße optimal ausgeleuch‐
tet wird, ohne andere Verkehrsteil‐
nehmer zu blenden.

146Beleuchtung

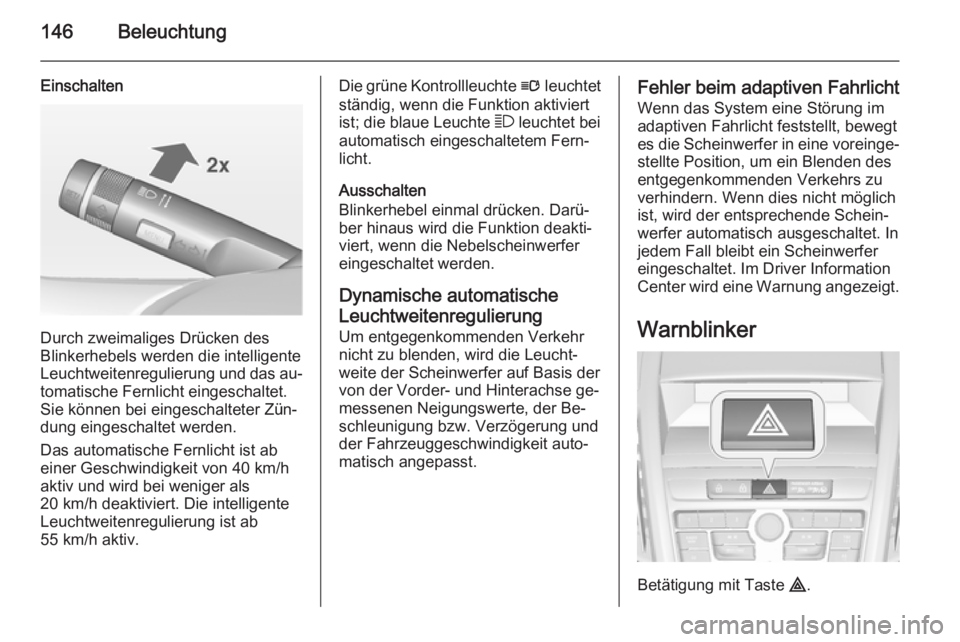

Einschalten
Durch zweimaliges Drücken des
Blinkerhebels werden die intelligente Leuchtweitenregulierung und das au‐
tomatische Fernlicht eingeschaltet.
Sie können bei eingeschalteter Zün‐ dung eingeschaltet werden.
Das automatische Fernlicht ist ab
einer Geschwindigkeit von 40 km/h
aktiv und wird bei weniger als
20 km/h deaktiviert. Die intelligente
Leuchtweitenregulierung ist ab
55 km/h aktiv.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn die Funktion aktiviert
ist; die blaue Leuchte 7 leuchtet bei
automatisch eingeschaltetem Fern‐
licht.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.Fehler beim adaptiven Fahrlicht
Wenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐ stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐
werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Betätigung mit Taste ¨.

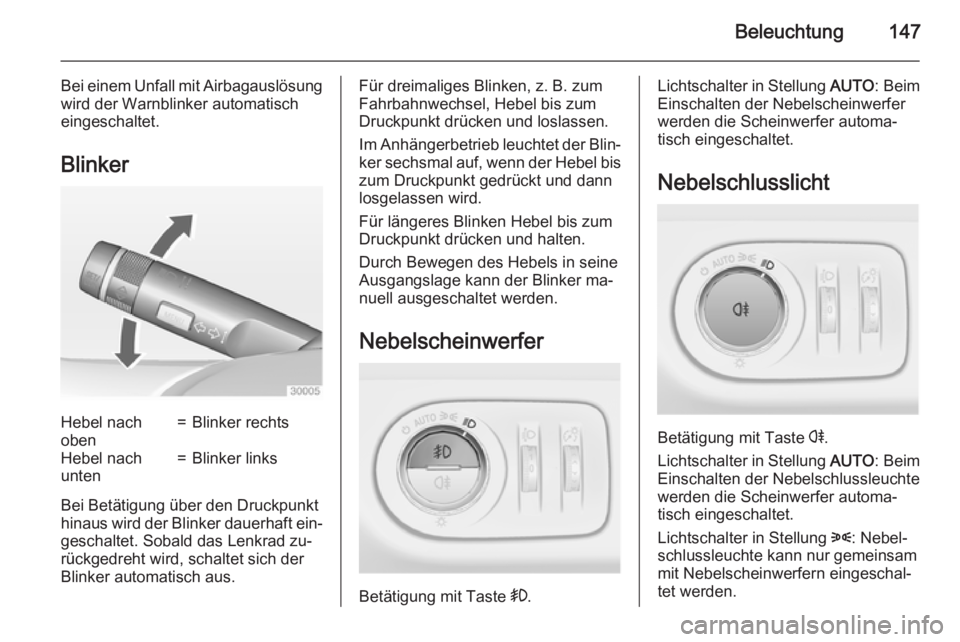

Beleuchtung147
Bei einem Unfall mit Airbagauslösungwird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben=Blinker rechtsHebel nach
unten=Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐ geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Fahrbahnwechsel, Hebel bis zum
Druckpunkt drücken und loslassen.
Im Anhängerbetrieb leuchtet der Blin‐
ker sechsmal auf, wenn der Hebel bis
zum Druckpunkt gedrückt und dann
losgelassen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Betätigung mit Taste >.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlusslicht
Betätigung mit Taste r.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.

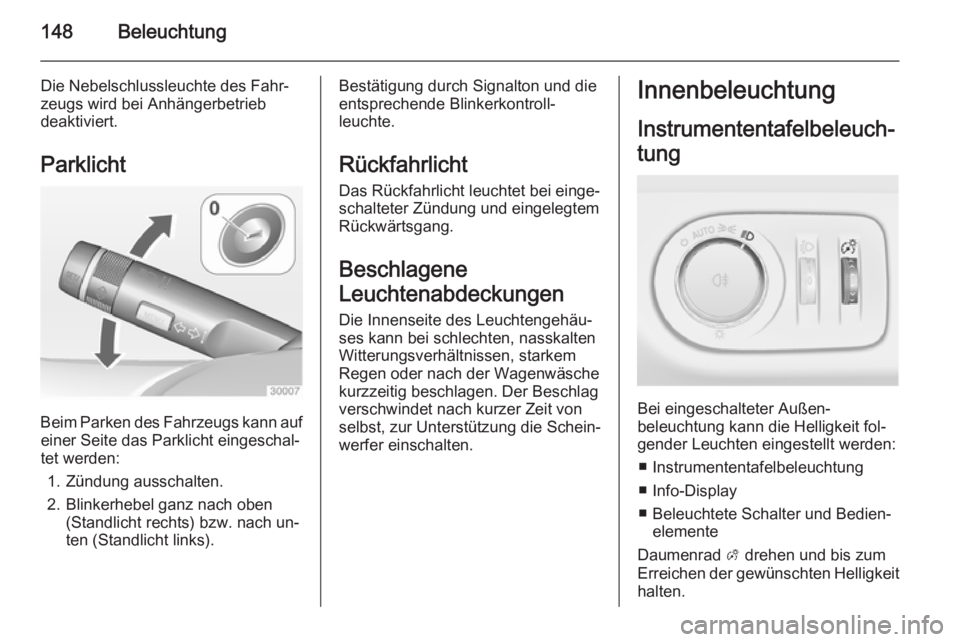

148Beleuchtung
Die Nebelschlussleuchte des Fahr‐
zeugs wird bei Anhängerbetrieb
deaktiviert.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐tet werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Standlicht rechts) bzw. nach un‐
ten (Standlicht links).
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene
Leuchtenabdeckungen Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐
tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
■ Instrumententafelbeleuchtung
■ Info-Display
■ Beleuchtete Schalter und Bedien‐ elemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.
