OPEL ZAFIRA C 2015 Betriebsanleitung (in German)

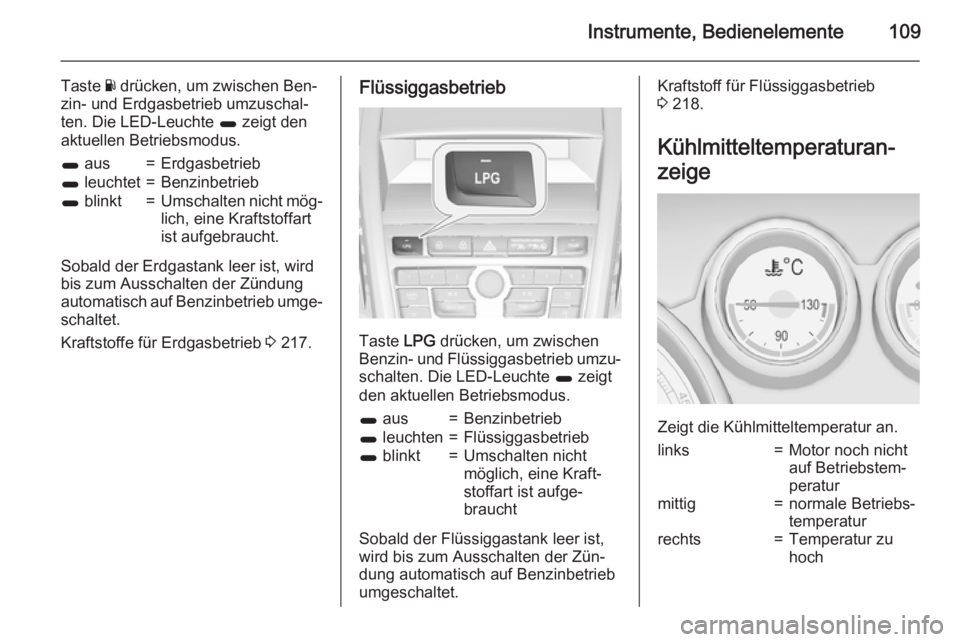

Instrumente, Bedienelemente109
Taste Y drücken, um zwischen Ben‐
zin- und Erdgasbetrieb umzuschal‐ ten. Die LED-Leuchte 1 zeigt den
aktuellen Betriebsmodus.1 aus=Erdgasbetrieb1 leuchtet=Benzinbetrieb1 blinkt=Umschalten nicht mög‐
lich, eine Kraftstoffart
ist aufgebraucht.
Sobald der Erdgastank leer ist, wird
bis zum Ausschalten der Zündung
automatisch auf Benzinbetrieb umge‐
schaltet.
Kraftstoffe für Erdgasbetrieb 3 217.
Flüssiggasbetrieb
Taste LPG drücken, um zwischen
Benzin- und Flüssiggasbetrieb umzu‐
schalten. Die LED-Leuchte 1 zeigt
den aktuellen Betriebsmodus.
1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 218.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht
auf Betriebstem‐
peraturmittig=normale Betriebs‐
temperaturrechts=Temperatur zu
hoch

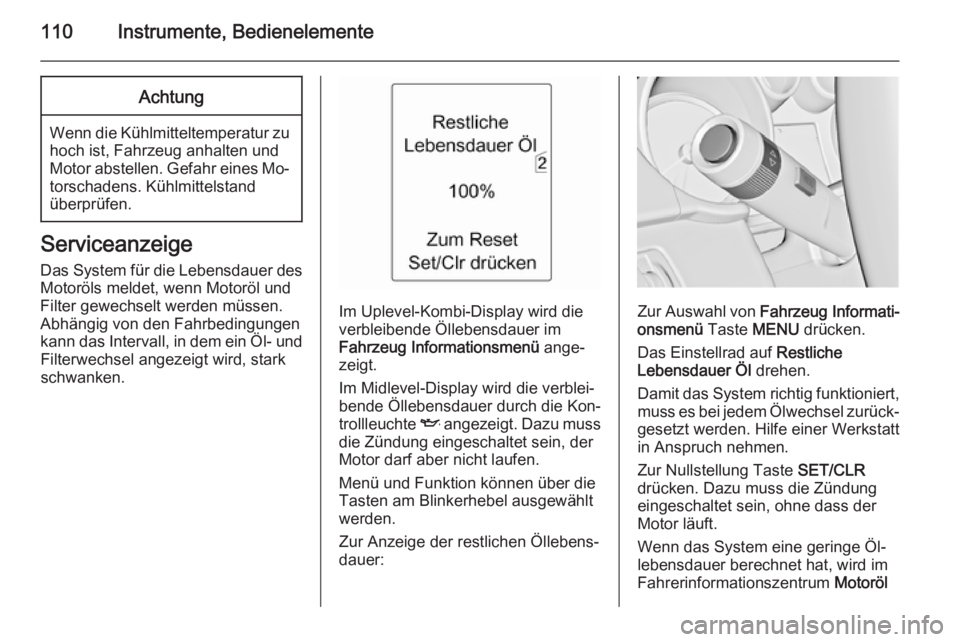

110Instrumente, BedienelementeAchtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel-Kombi-Display wird die
verbleibende Öllebensdauer im
Fahrzeug Informationsmenü ange‐
zeigt.
Im Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Fahrerinformationszentrum Motoröl

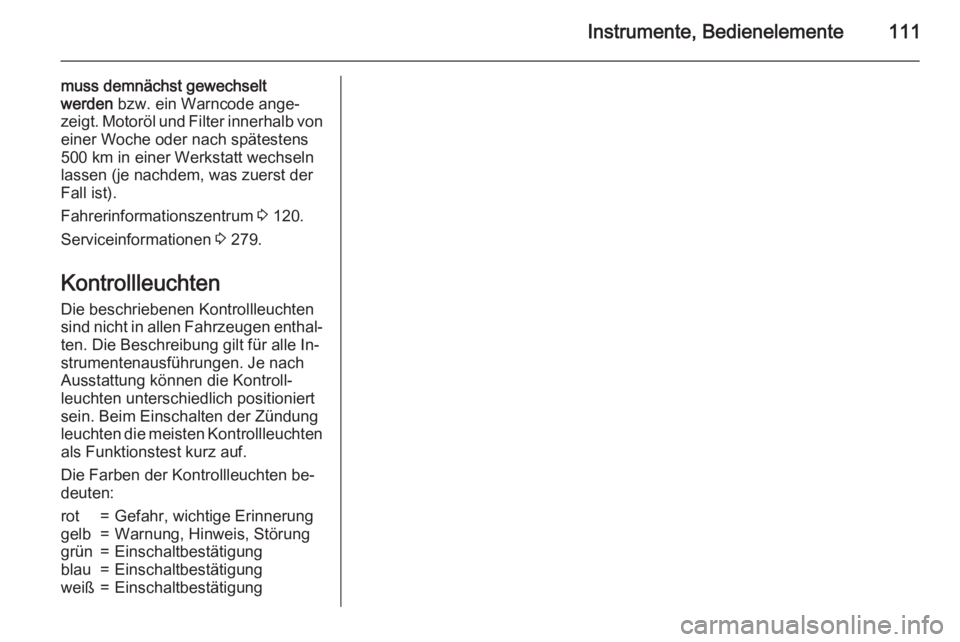

Instrumente, Bedienelemente111
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Fahrerinformationszentrum 3 120.
Serviceinformationen 3 279.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten
als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigungblau=Einschaltbestätigungweiß=Einschaltbestätigung

112Instrumente, Bedienelemente

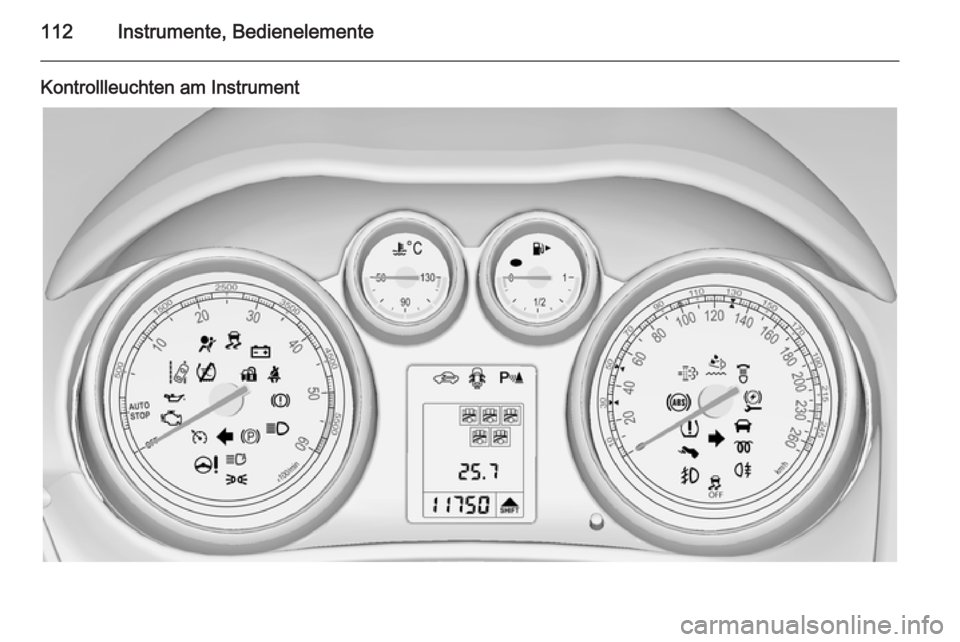

Kontrollleuchten am Instrument

Instrumente, Bedienelemente113

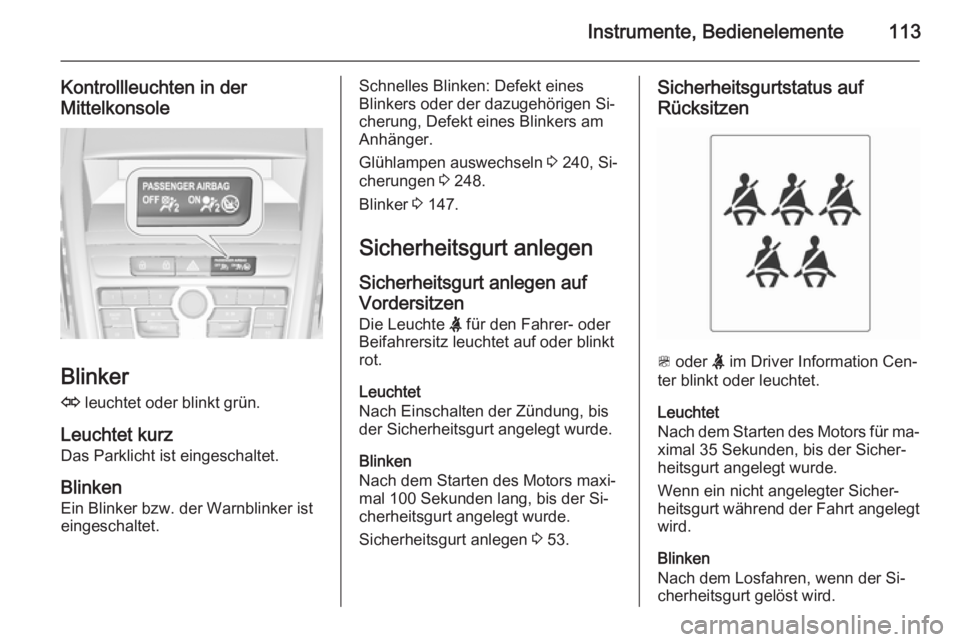

Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 240, Si‐
cherungen 3 248.
Blinker 3 147.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen Die Leuchte X für den Fahrer- oder
Beifahrersitz leuchtet auf oder blinkt
rot.
Leuchtet
Nach Einschalten der Zündung, bis der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors maxi‐
mal 100 Sekunden lang, bis der Si‐
cherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 53.Sicherheitsgurtstatus auf
Rücksitzen
> oder X im Driver Information Cen‐
ter blinkt oder leuchtet.
Leuchtet
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach dem Losfahren, wenn der Si‐ cherheitsgurt gelöst wird.

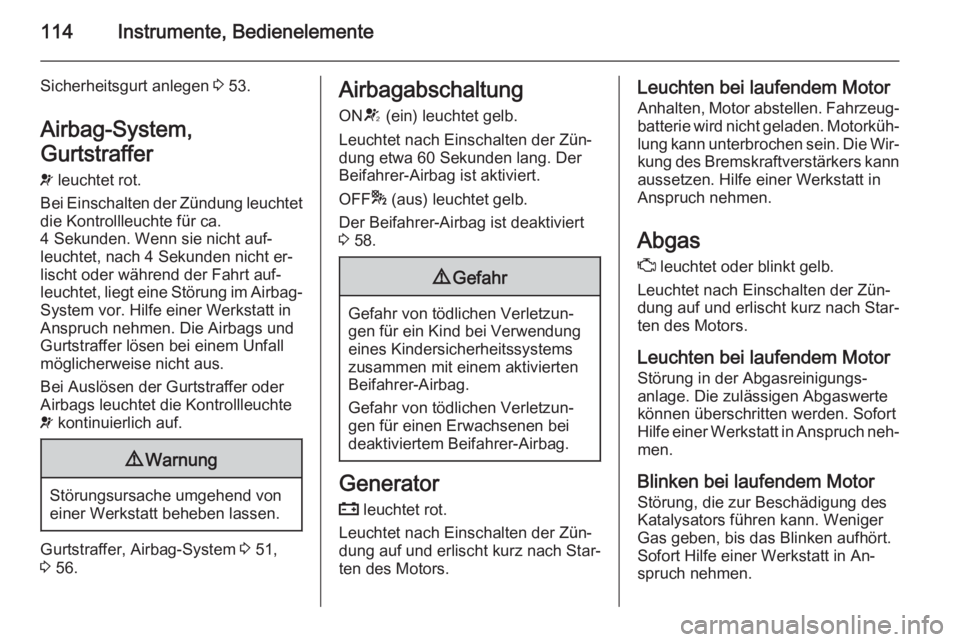

114Instrumente, Bedienelemente
Sicherheitsgurt anlegen 3 53.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐
lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 51,
3 56.
Airbagabschaltung
ON V (ein) leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung etwa 60 Sekunden lang. Der
Beifahrer-Airbag ist aktiviert.
OFF * (aus) leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 58.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.

Instrumente, Bedienelemente115Fehlfunktion, Serviceg leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Fahrzeugmeldungen 3 127.
Bremssystem,
Kupplungssystem
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 236.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 177.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchtet
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 177.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 164.
Blinken Zum normalen Anlassen des Motors
muss das Kupplungspedal betätigt
werden 3 18, 3 163.
Bei bestimmten Ausführungen wird
die Meldung „Pedal betätigen“ im Dri‐ ver Information Center (DIC) ange‐
zeigt 3 127.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchtet Elektrische Parkbremse ist angezo‐
gen 3 177.Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐
schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐ rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐ men.
Störung der elektrischen
Parkbremse j leuchtet oder blinkt gelb.
Leuchtet Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 177.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten, elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.

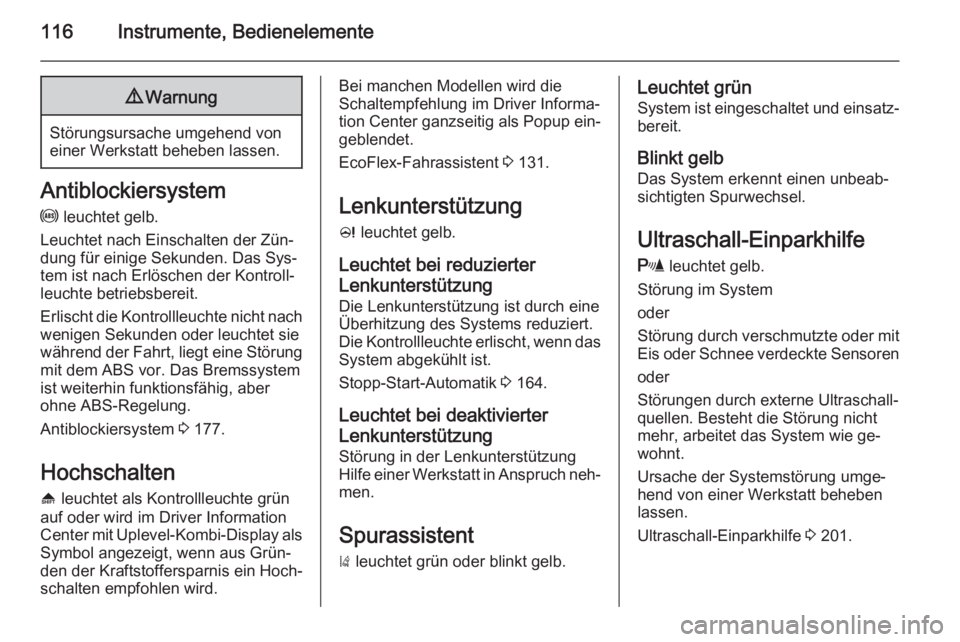

116Instrumente, Bedienelemente9Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 177.
Hochschalten
[ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Kombi-Display als Symbol angezeigt, wenn aus Grün‐
den der Kraftstoffersparnis ein Hoch‐
schalten empfohlen wird.
Bei manchen Modellen wird die
Schaltempfehlung im Driver Informa‐
tion Center ganzseitig als Popup ein‐
geblendet.
EcoFlex-Fahrassistent 3 131.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung Die Lenkunterstützung ist durch eineÜberhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das
System abgekühlt ist.
Stopp-Start-Automatik 3 164.
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der LenkunterstützungHilfe einer Werkstatt in Anspruch neh‐
men.
Spurassistent ) leuchtet grün oder blinkt gelb.Leuchtet grün
System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System erkennt einen unbeab‐
sichtigten Spurwechsel.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 201.

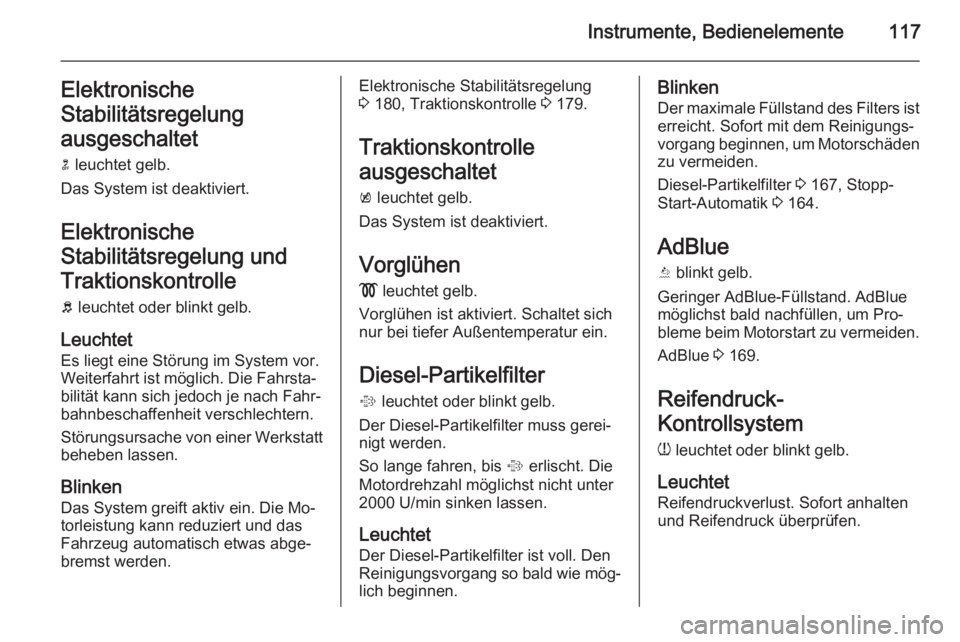

Instrumente, Bedienelemente117Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle b leuchtet oder blinkt gelb.
Leuchtet Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.Elektronische Stabilitätsregelung
3 180, Traktionskontrolle 3 179.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich nur bei tiefer Außentemperatur ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐ nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 167, Stopp-
Start-Automatik 3 164.
AdBlue Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um Pro‐
bleme beim Motorstart zu vermeiden.
AdBlue 3 169.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.

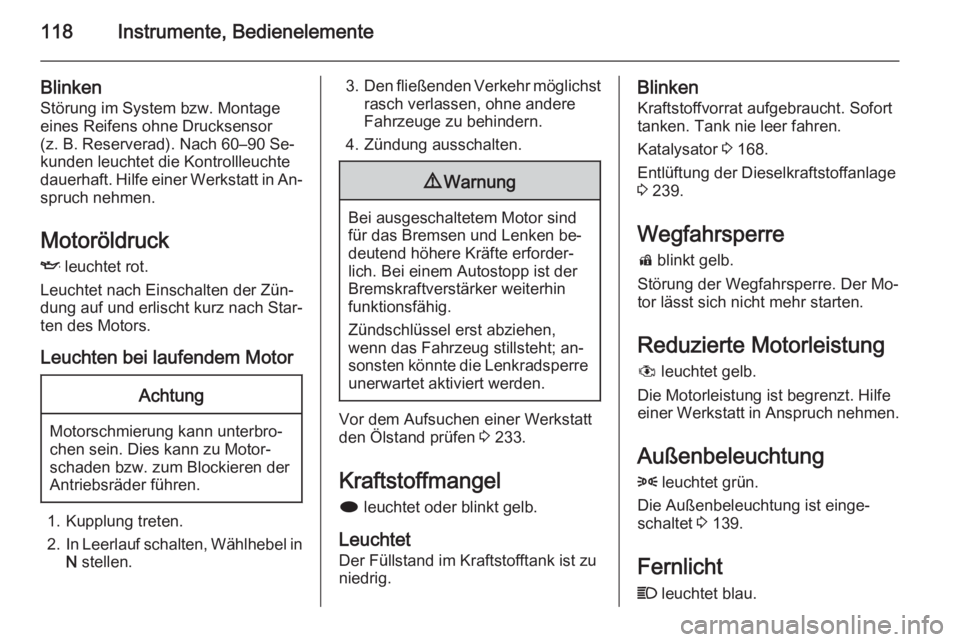

118Instrumente, Bedienelemente
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 233.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 168.
Entlüftung der Dieselkraftstoffanlage
3 239.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung # leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 139.
Fernlicht
C leuchtet blau.
