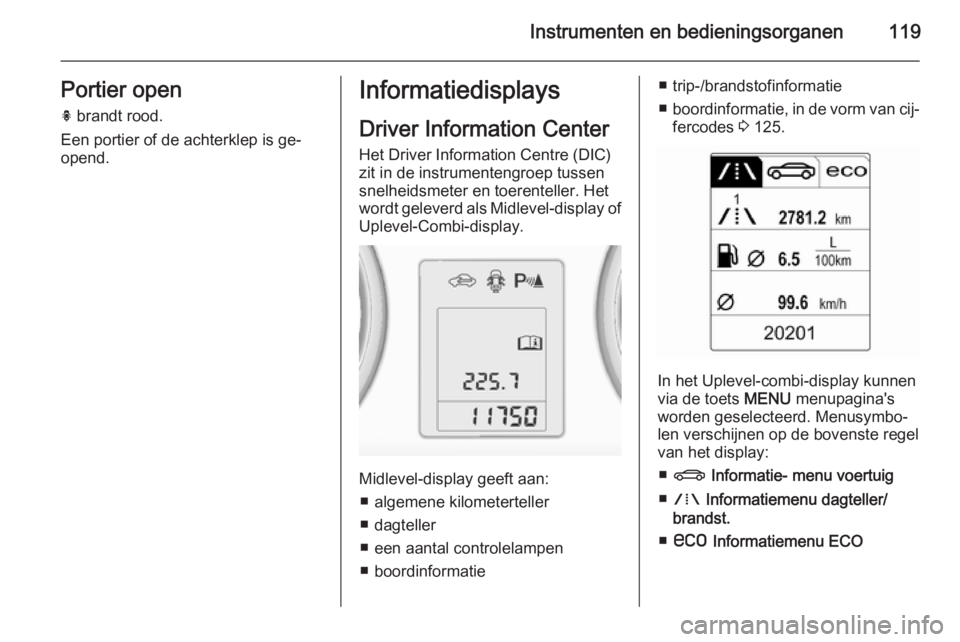

Instrumenten en bedieningsorganen119Portier openh brandt rood.
Een portier of de achterklep is ge‐
opend.Informatiedisplays
Driver Information Center Het Driver Information Centre (DIC)
zit in de instrumentengroep tussen
snelheidsmeter en toerenteller. Het
wordt geleverd als Midlevel-display of Uplevel-Combi-display.
Midlevel-display geeft aan:
■ algemene kilometerteller
■ dagteller
■ een aantal controlelampen
■ boordinformatie
■ trip-/brandstofinformatie
■ boordinformatie, in de vorm van cij‐
fercodes 3 125.
In het Uplevel-combi-display kunnen
via de toets MENU menupagina's
worden geselecteerd. Menusymbo‐
len verschijnen op de bovenste regel
van het display:
■ X Informatie- menu voertuig
■ W Informatiemenu dagteller/
brandst.
■ s Informatiemenu ECO

120Instrumenten en bedieningsorganen

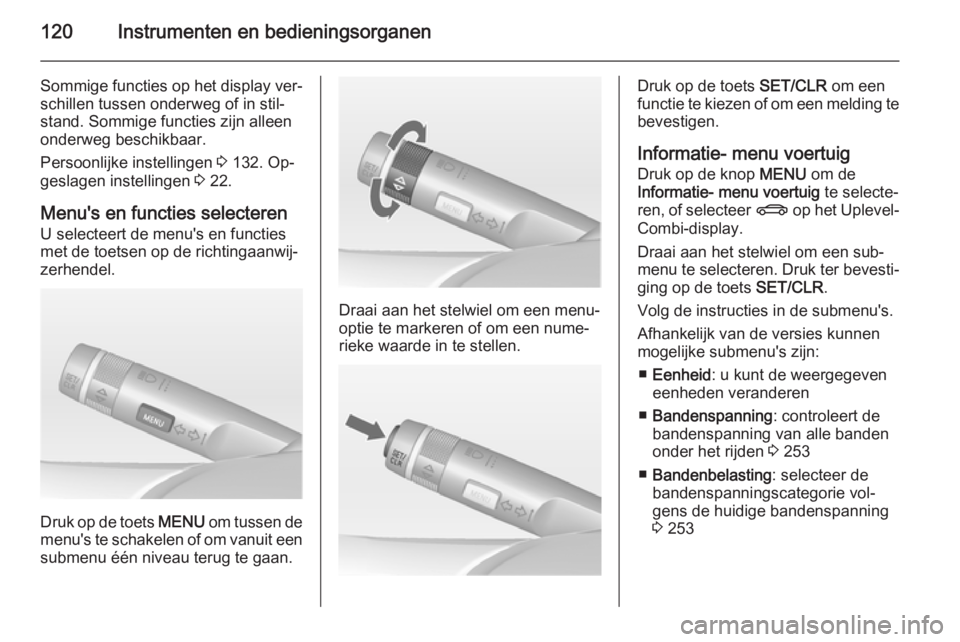

Sommige functies op het display ver‐schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Persoonlijke instellingen 3 132. Op‐
geslagen instellingen 3 22.
Menu's en functies selecteren
U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op de toets MENU om tussen de
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op de toets SET/CLR om een
functie te kiezen of om een melding te
bevestigen.
Informatie- menu voertuig
Druk op de knop MENU om de
Informatie- menu voertuig te selecte‐
ren, of selecteer X op het Uplevel-
Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.
Volg de instructies in de submenu's. Afhankelijk van de versies kunnen
mogelijke submenu's zijn:
■ Eenheid : u kunt de weergegeven
eenheden veranderen
■ Bandenspanning : controleert de
bandenspanning van alle banden
onder het rijden 3 253
■ Bandenbelasting : selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 253

Instrumenten en bedieningsorganen121

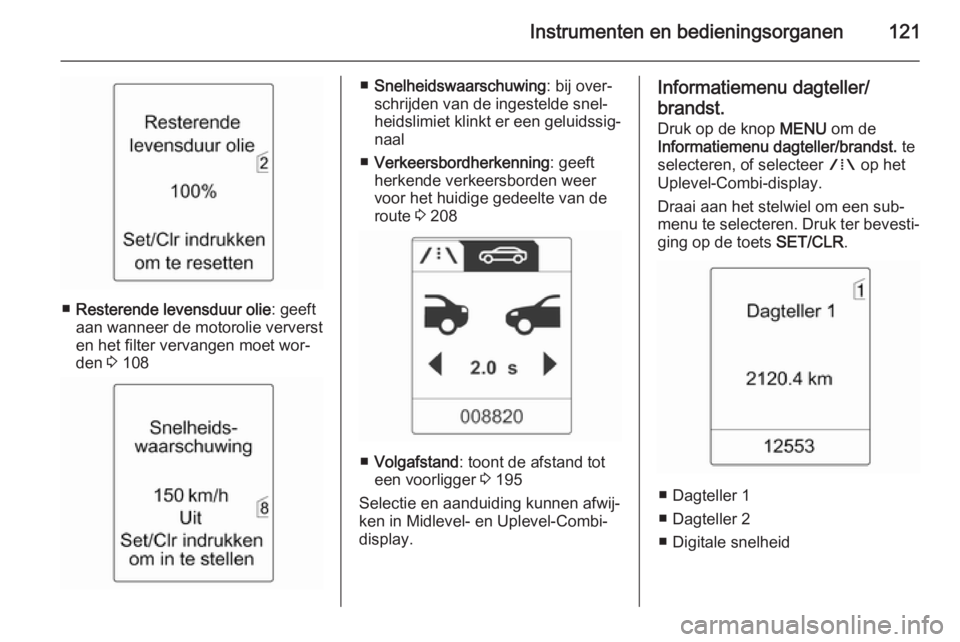

■Resterende levensduur olie : geeft
aan wanneer de motorolie ververst
en het filter vervangen moet wor‐
den 3 108
■ Snelheidswaarschuwing : bij over‐
schrijden van de ingestelde snel‐
heidslimiet klinkt er een geluidssig‐ naal
■ Verkeersbordherkenning : geeft
herkende verkeersborden weer
voor het huidige gedeelte van de
route 3 208
■ Volgafstand : toont de afstand tot
een voorligger 3 195
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/
brandst. Druk op de knop MENU om de
Informatiemenu dagteller/brandst. te
selecteren, of selecteer W op het
Uplevel-Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.
■ Dagteller 1
■ Dagteller 2
■ Digitale snelheid

122Instrumenten en bedieningsorganen

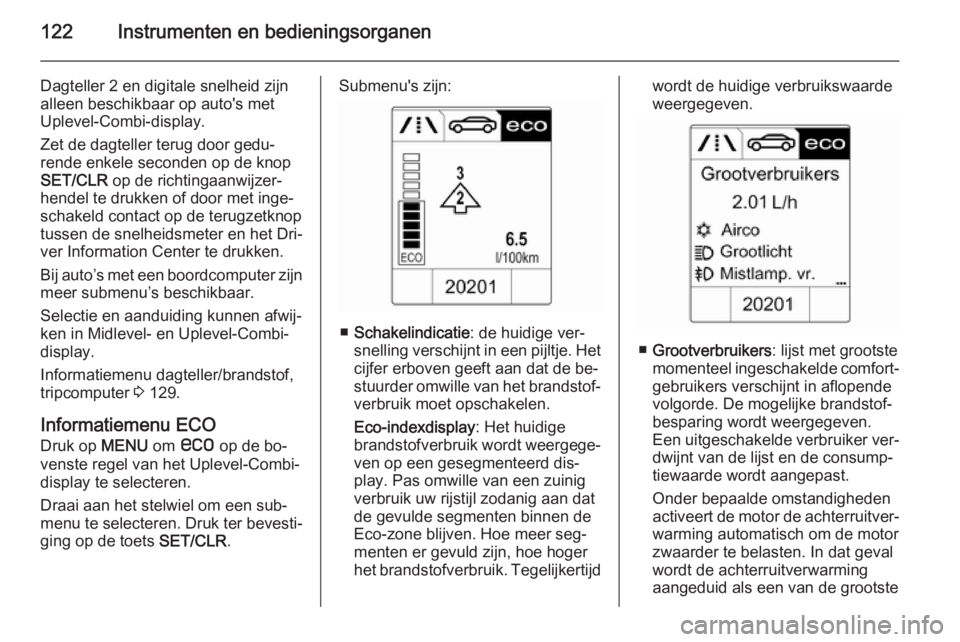

Dagteller 2 en digitale snelheid zijn
alleen beschikbaar op auto's met
Uplevel-Combi-display.
Zet de dagteller terug door gedu‐
rende enkele seconden op de knop
SET/CLR op de richtingaanwijzer‐
hendel te drukken of door met inge‐
schakeld contact op de terugzetknop
tussen de snelheidsmeter en het Dri‐
ver Information Center te drukken.
Bij auto’s met een boordcomputer zijn
meer submenu’s beschikbaar.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/brandstof,
tripcomputer 3 129.
Informatiemenu ECO Druk op MENU om s op de bo‐
venste regel van het Uplevel-Combi-
display te selecteren.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.Submenu's zijn:
■Schakelindicatie : de huidige ver‐
snelling verschijnt in een pijltje. Het
cijfer erboven geeft aan dat de be‐
stuurder omwille van het brandstof‐ verbruik moet opschakelen.
Eco-indexdisplay : Het huidige
brandstofverbruik wordt weergege‐
ven op een gesegmenteerd dis‐
play. Pas omwille van een zuinig
verbruik uw rijstijl zodanig aan dat
de gevulde segmenten binnen de
Eco-zone blijven. Hoe meer seg‐
menten er gevuld zijn, hoe hoger
het brandstofverbruik. Tegelijkertijd
wordt de huidige verbruikswaarde weergegeven.
■ Grootverbruikers : lijst met grootste
momenteel ingeschakelde comfort‐ gebruikers verschijnt in aflopende
volgorde. De mogelijke brandstof‐
besparing wordt weergegeven.
Een uitgeschakelde verbruiker ver‐
dwijnt van de lijst en de consump‐
tiewaarde wordt aangepast.
Onder bepaalde omstandigheden
activeert de motor de achterruitver‐ warming automatisch om de motorzwaarder te belasten. In dat gevalwordt de achterruitverwarming
aangeduid als een van de grootste

Instrumenten en bedieningsorganen123
verbruikers, zonder dat de klant
deze heeft geactiveerd.

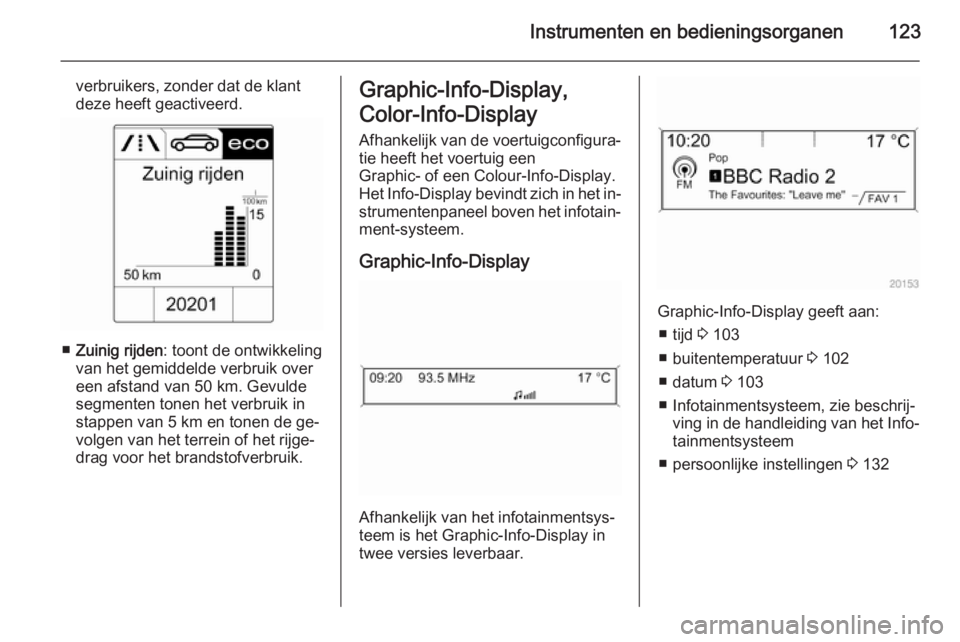

■ Zuinig rijden : toont de ontwikkeling
van het gemiddelde verbruik over
een afstand van 50 km. Gevulde
segmenten tonen het verbruik in
stappen van 5 km en tonen de ge‐
volgen van het terrein of het rijge‐
drag voor het brandstofverbruik.
Graphic-Info-Display,
Color-Info-Display
Afhankelijk van de voertuigconfigura‐ tie heeft het voertuig een
Graphic- of een Colour-Info-Display.
Het Info-Display bevindt zich in het in‐
strumentenpaneel boven het infotain‐ ment-systeem.
Graphic-Info-Display
Afhankelijk van het infotainmentsys‐
teem is het Graphic-Info-Display in
twee versies leverbaar.
Graphic-Info-Display geeft aan:
■ tijd 3 103
■ buitentemperatuur 3 102
■ datum 3 103
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ persoonlijke instellingen 3 132

124Instrumenten en bedieningsorganen

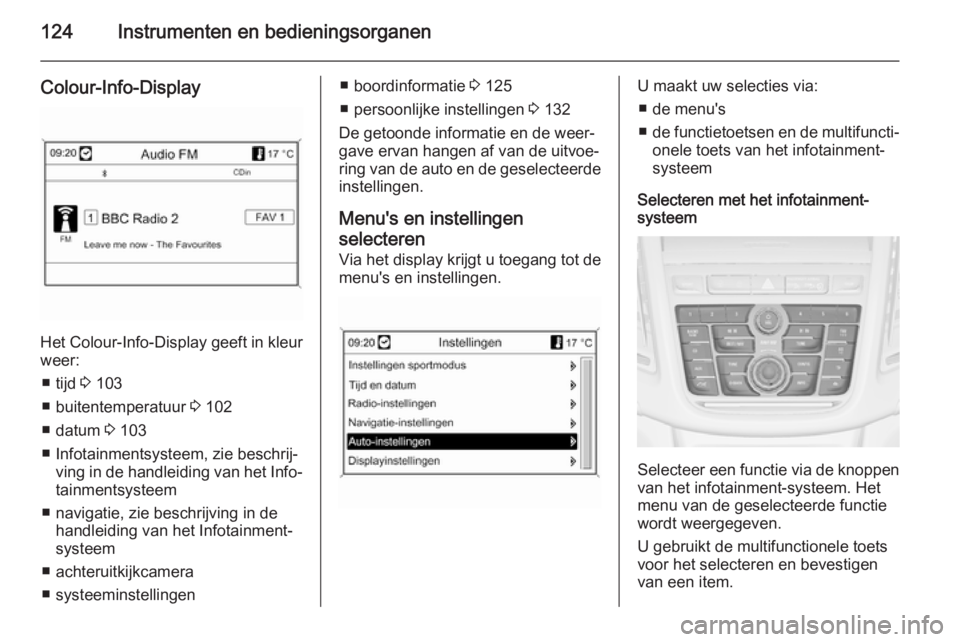

Colour-Info-Display
Het Colour-Info-Display geeft in kleur
weer:
■ tijd 3 103
■ buitentemperatuur 3 102
■ datum 3 103
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ navigatie, zie beschrijving in de handleiding van het Infotainment‐
systeem
■ achteruitkijkcamera
■ systeeminstellingen
■ boordinformatie 3 125
■ persoonlijke instellingen 3 132
De getoonde informatie en de weer‐
gave ervan hangen af van de uitvoe‐
ring van de auto en de geselecteerde
instellingen.
Menu's en instellingen
selecteren
Via het display krijgt u toegang tot de menu's en instellingen.U maakt uw selecties via:
■ de menu's
■ de functietoetsen en de multifuncti‐
onele toets van het infotainment-
systeem
Selecteren met het infotainment-
systeem
Selecteer een functie via de knoppen
van het infotainment-systeem. Het menu van de geselecteerde functie
wordt weergegeven.
U gebruikt de multifunctionele toets
voor het selecteren en bevestigen
van een item.

Instrumenten en bedieningsorganen125

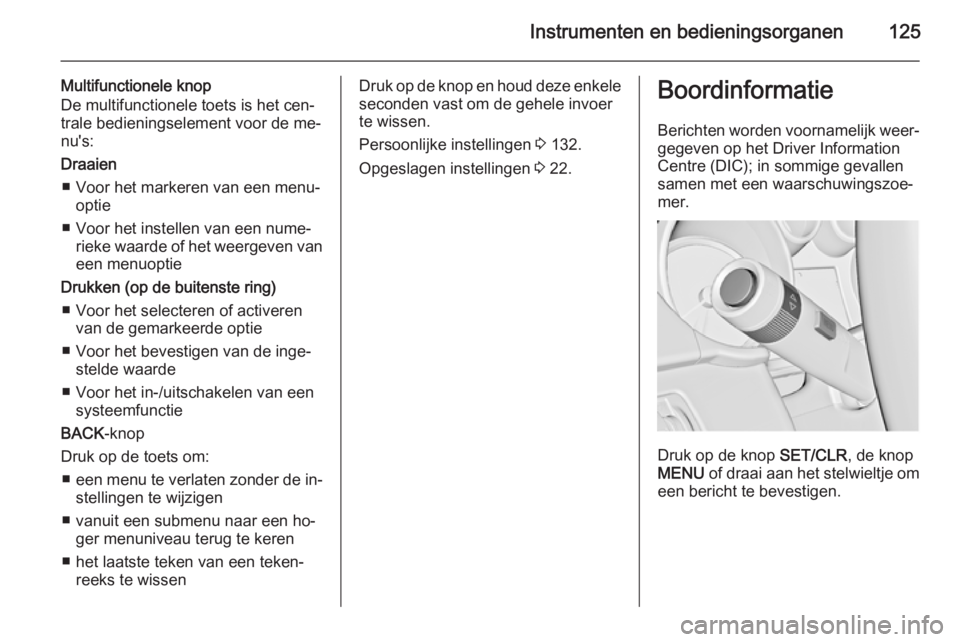

Multifunctionele knop
De multifunctionele toets is het cen‐
trale bedieningselement voor de me‐
nu's:
Draaien ■ Voor het markeren van een menu‐ optie
■ Voor het instellen van een nume‐ rieke waarde of het weergeven vaneen menuoptie
Drukken (op de buitenste ring) ■ Voor het selecteren of activeren van de gemarkeerde optie
■ Voor het bevestigen van de inge‐ stelde waarde
■ Voor het in-/uitschakelen van een systeemfunctie
BACK -knop
Druk op de toets om: ■ een menu te verlaten zonder de in‐
stellingen te wijzigen
■ vanuit een submenu naar een ho‐ ger menuniveau terug te keren
■ het laatste teken van een teken‐ reeks te wissenDruk op de knop en houd deze enkele
seconden vast om de gehele invoer
te wissen.
Persoonlijke instellingen 3 132.
Opgeslagen instellingen 3 22.Boordinformatie
Berichten worden voornamelijk weer‐ gegeven op het Driver Information
Centre (DIC); in sommige gevallen
samen met een waarschuwingszoe‐
mer.
Druk op de knop SET/CLR, de knop
MENU of draai aan het stelwieltje om
een bericht te bevestigen.

126Instrumenten en bedieningsorganen

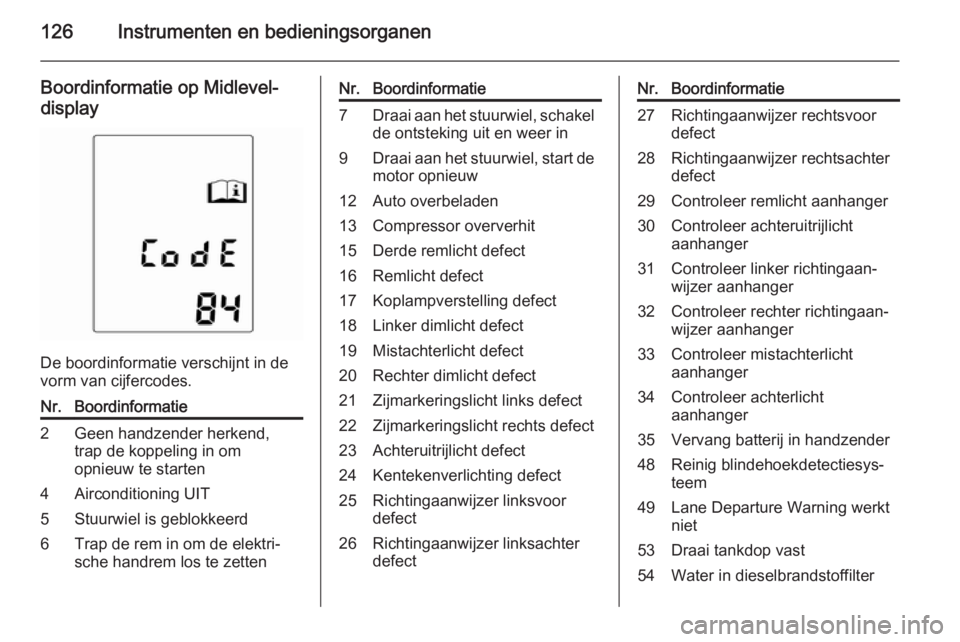

Boordinformatie op Midlevel-display
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr.Boordinformatie2Geen handzender herkend,
trap de koppeling in om
opnieuw te starten4Airconditioning UIT5Stuurwiel is geblokkeerd6Trap de rem in om de elektri‐
sche handrem los te zettenNr.Boordinformatie7Draai aan het stuurwiel, schakel
de ontsteking uit en weer in9Draai aan het stuurwiel, start de motor opnieuw12Auto overbeladen13Compressor oververhit15Derde remlicht defect16Remlicht defect17Koplampverstelling defect18Linker dimlicht defect19Mistachterlicht defect20Rechter dimlicht defect21Zijmarkeringslicht links defect22Zijmarkeringslicht rechts defect23Achteruitrijlicht defect24Kentekenverlichting defect25Richtingaanwijzer linksvoor
defect26Richtingaanwijzer linksachter
defectNr.Boordinformatie27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
niet53Draai tankdop vast54Water in dieselbrandstoffilter

Instrumenten en bedieningsorganen127
Nr.Boordinformatie55De roetfilter is vol 3 16656Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Service diefstalalarmsysteem67Service stuurslot68Service stuurbekrachtiging69Service wielophanging70Service niveauregelingNr.Boordinformatie71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel in parkeerstand
voordat u de auto verlaat95Service airbag128Motorkap open134Storing parkeerhulp, reinig
bumper136Service parkeerhulpNr.Boordinformatie145Controleer het sproeiervloei‐
stofpeil174Accu bijna leeg258Parkeerhulp uit
Boordinformatie op het Uplevel-
Combi-display
De boordinformatie verschijnt in de
vorm van teksten. Volg de instructies
van deze teksten.

128Instrumenten en bedieningsorganen

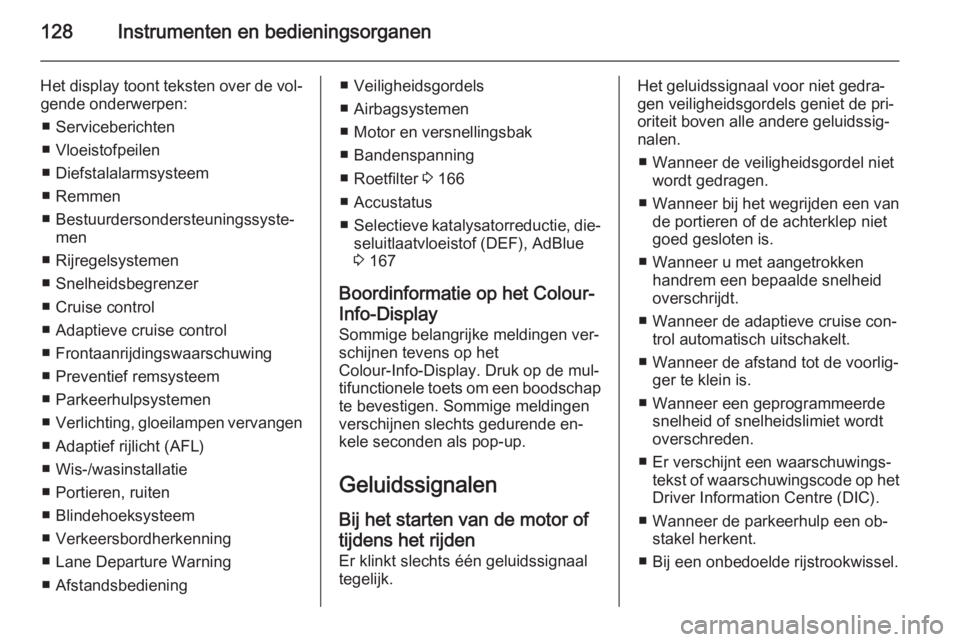

Het display toont teksten over de vol‐gende onderwerpen:
■ Serviceberichten
■ Vloeistofpeilen
■ Diefstalalarmsysteem
■ Remmen
■ Bestuurdersondersteuningssyste‐ men
■ Rijregelsystemen
■ Snelheidsbegrenzer
■ Cruise control
■ Adaptieve cruise control
■ Frontaanrijdingswaarschuwing ■ Preventief remsysteem
■ Parkeerhulpsystemen
■ Verlichting, gloeilampen vervangen
■ Adaptief rijlicht (AFL)
■ Wis-/wasinstallatie
■ Portieren, ruiten
■ Blindehoeksysteem
■ Verkeersbordherkenning
■ Lane Departure Warning
■ Afstandsbediening■ Veiligheidsgordels
■ Airbagsystemen
■ Motor en versnellingsbak ■ Bandenspanning
■ Roetfilter 3 166
■ Accustatus
■ Selectieve katalysatorreductie, die‐
seluitlaatvloeistof (DEF), AdBlue
3 167
Boordinformatie op het Colour-
Info-Display
Sommige belangrijke meldingen ver‐
schijnen tevens op het
Colour-Info-Display. Druk op de mul‐
tifunctionele toets om een boodschap te bevestigen. Sommige meldingen
verschijnen slechts gedurende en‐
kele seconden als pop-up.
Geluidssignalen Bij het starten van de motor oftijdens het rijden Er klinkt slechts één geluidssignaal
tegelijk.Het geluidssignaal voor niet gedra‐ gen veiligheidsgordels geniet de pri‐oriteit boven alle andere geluidssig‐
nalen.
■ Wanneer de veiligheidsgordel niet wordt gedragen.
■ Wanneer bij het wegrijden een van de portieren of de achterklep niet
goed gesloten is.
■ Wanneer u met aangetrokken handrem een bepaalde snelheid
overschrijdt.
■ Wanneer de adaptieve cruise con‐ trol automatisch uitschakelt.
■ Wanneer de afstand tot de voorlig‐ ger te klein is.
■ Wanneer een geprogrammeerde snelheid of snelheidslimiet wordt
overschreden.
■ Er verschijnt een waarschuwings‐ tekst of waarschuwingscode op het
Driver Information Centre (DIC).
■ Wanneer de parkeerhulp een ob‐ stakel herkent.
■ Bij een onbedoelde rijstrookwissel.
