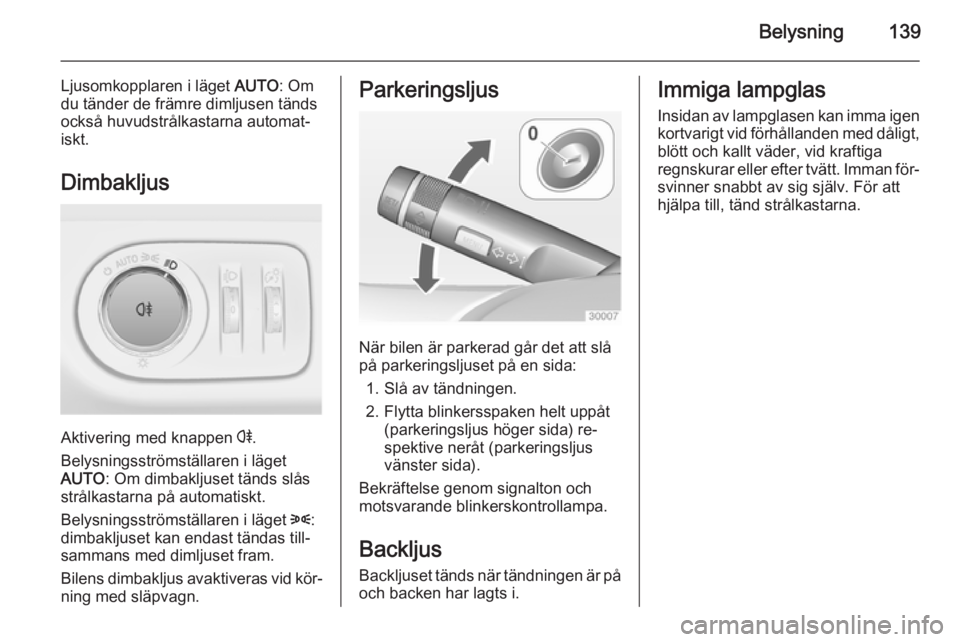

Belysning139
Ljusomkopplaren i läget AUTO: Om
du tänder de främre dimljusen tänds
också huvudstrålkastarna automat‐
iskt.
Dimbakljus
Aktivering med knappen r.
Belysningsströmställaren i läget
AUTO : Om dimbakljuset tänds slås
strålkastarna på automatiskt.
Belysningsströmställaren i läget 8:
dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Bilens dimbakljus avaktiveras vid kör‐
ning med släpvagn.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom signalton och
motsvarande blinkerskontrollampa.
Backljus Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen
kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐ svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.

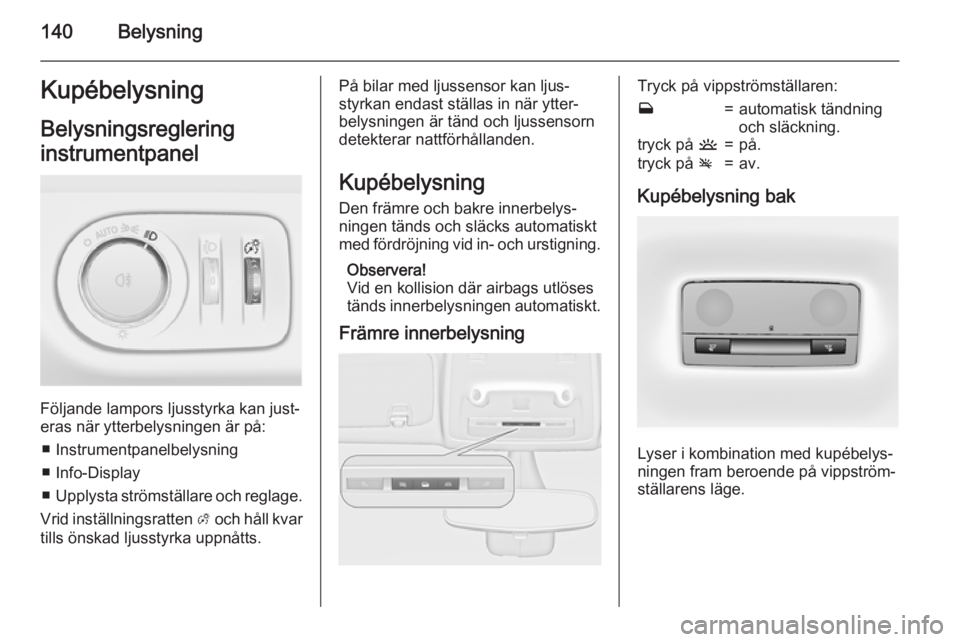

140BelysningKupébelysningBelysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
■ Instrumentpanelbelysning
■ Info-Display
■ Upplysta strömställare och reglage.
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
På bilar med ljussensor kan ljus‐
styrkan endast ställas in när ytter‐
belysningen är tänd och ljussensorn
detekterar nattförhållanden.
Kupébelysning Den främre och bakre innerbelys‐ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysningTryck på vippströmställaren:w=automatisk tändning
och släckning.tryck på u=på.tryck på v=av.
Kupébelysning bak
Lyser i kombination med kupébelys‐
ningen fram beroende på vippström‐
ställarens läge.

Belysning141Läslampor
Tänds och släcks med knapparna s
och t i kupébelysningen fram och
bak.
Solskyddslampor Tänds när skyddet öppnas.
Belysningsegenskaper
Mittkonsolbelysning En spotlight, som är inbyggd i kupé‐
belysningen, tänds när strålkastarna
tänds.
Instegsbelysning
Välkomstbelysning Strålkastarna, bakljusen, registre‐
ringsskyltsbelysningen, instrument‐
panelbelysningen, kupébelysningen
och lysrören i dörrar och FlexConsole
tänds under en kort stund genom
upplåsning av bilen med radiofjärr‐
kontrollen. Denna funktion fungerar
bara i mörker och är till för att lokali‐
sera bilen.
Belysningen släcks omedelbart när
tändningen slås över till läge 1
3 153.
Aktivering eller deaktivering av denna funktion kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 126.Inställningarna kan sparas för den
nyckel som används 3 22.
Dessutom tänds de här lamporna när förardörren öppnas:
■ Alla strömställare
■ Förarinformationscentrum
■ Dörrfickornas belysning
Urstigningsbelysning
Följande lampor tänds om nyckeln
tas ut ur tändningslåset:
■ Innerbelysning
■ Instrumentpanelbelysning (endast vid mörker)
■ Belysning i dörrar och FlexConsole
■ Registreringsskyltsbelysning (pöl‐ belysning)
De släcks automatiskt efter en viss fördröjning och aktiveras igen när
förardörren öppnas.
Strålkastarna, bakljusen och registre‐ ringsskyltsbelysningen belyser det
omgivande området under en inställ‐ bar tid när bilen lämnas.

142Belysning
Tändning
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.
4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks be‐
lysningen efter två minuter.
Om du drar i blinkersspaken när förar‐ dörren är öppen släcks ljuset direkt.
Aktivering eller deaktivering av och
varaktighet för denna funktion kan
ändras på inställningsmenyn i
Info-Display. Personliga inställningar
3 126.
Inställningarna kan sparas för den nyckel som används 3 22.
Skydd mot
batteriurladdning
För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

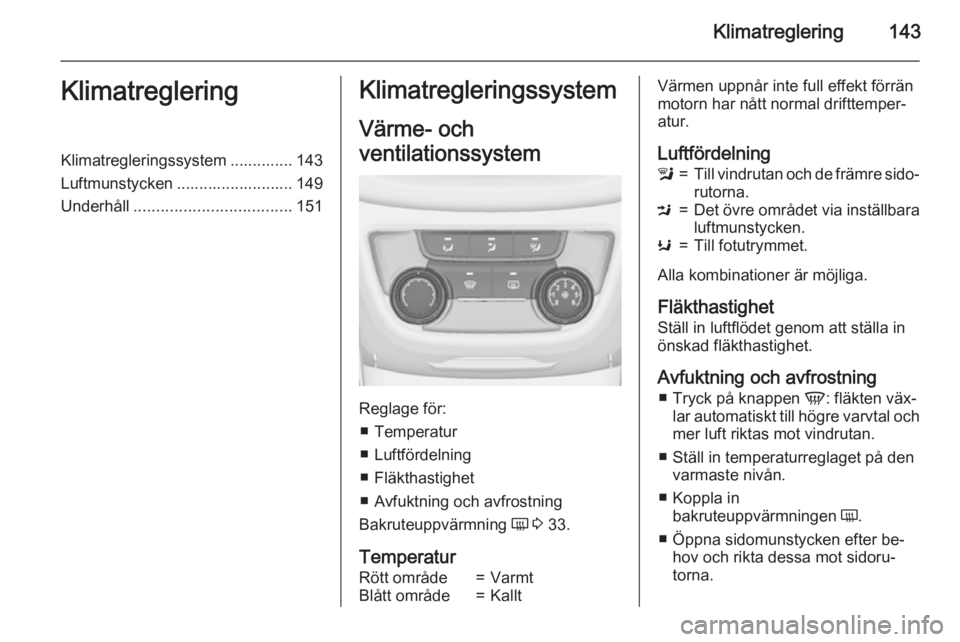

Klimatreglering143KlimatregleringKlimatregleringssystem .............. 143
Luftmunstycken .......................... 149
Underhåll ................................... 151Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ■ Temperatur
■ Luftfördelning
■ Fläkthastighet
■ Avfuktning och avfrostning
Bakruteuppvärmning Ü 3 33.
Temperatur
Rött område=VarmtBlått område=KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Luftfördelningl=Till vindrutan och de främre sido‐
rutorna.M=Det övre området via inställbara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Avfuktning och avfrostning ■ Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.

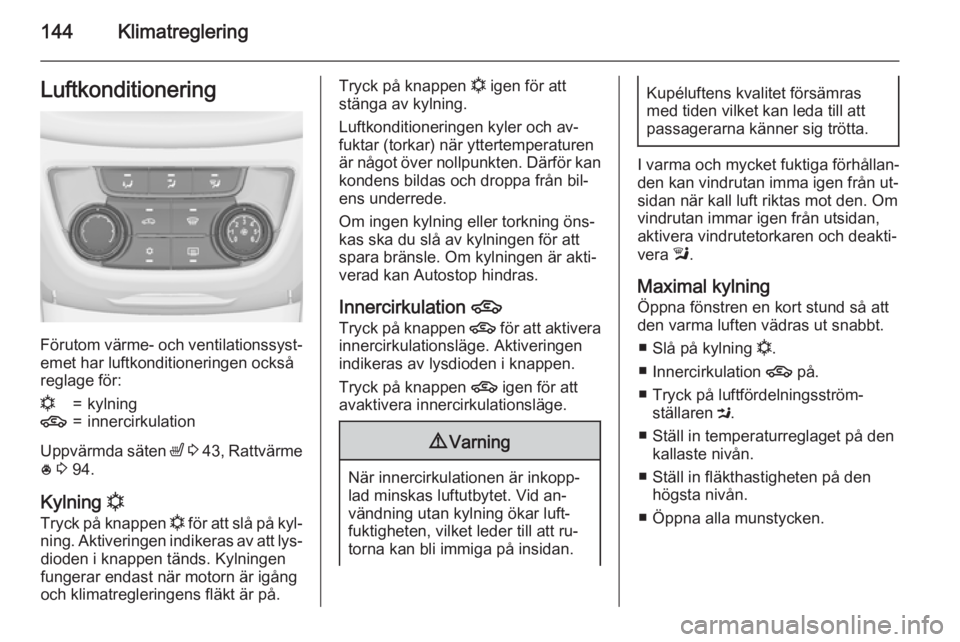

144KlimatregleringLuftkonditionering
Förutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:
n=kylning4=innercirkulation
Uppvärmda säten ß 3 43 , Rattvärme
* 3 94.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av att lys‐
dioden i knappen tänds. Kylningen
fungerar endast när motorn är igång och klimatregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐ fuktar (torkar) när yttertemperaturen är något över nollpunkten. Därför kan
kondens bildas och droppa från bil‐
ens underrede.
Om ingen kylning eller torkning öns‐ kas ska du slå av kylningen för att spara bränsle. Om kylningen är akti‐
verad kan Autostop hindras.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
I varma och mycket fuktiga förhållan‐
den kan vindrutan imma igen från ut‐
sidan när kall luft riktas mot den. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti‐
vera l.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
■ Slå på kylning n.
■ Innercirkulation 4 på.
■ Tryck på luftfördelningsström‐ ställaren M.
■ Ställ in temperaturreglaget på den kallaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Öppna alla munstycken.

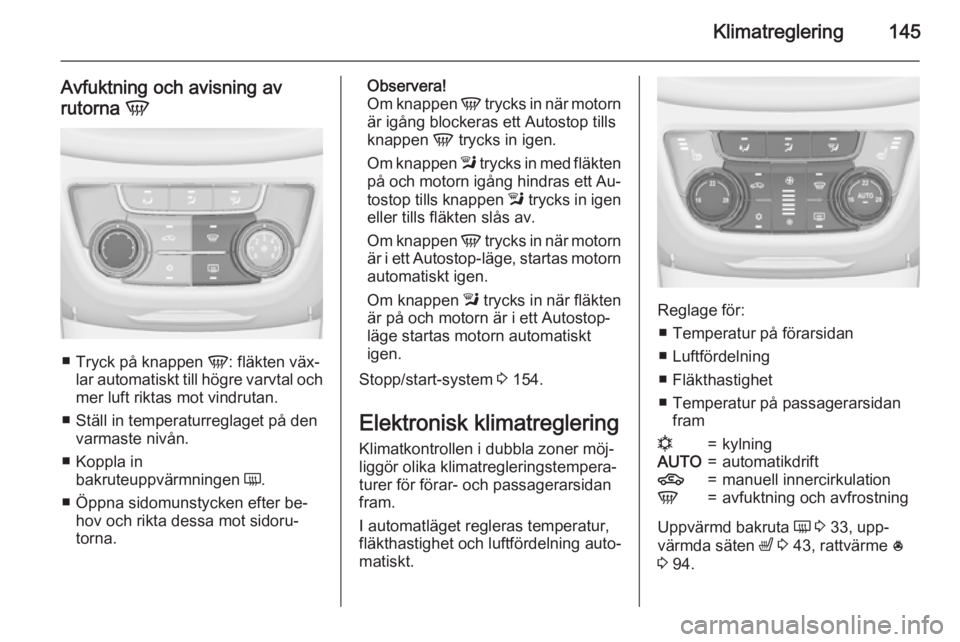

Klimatreglering145
Avfuktning och avisning av
rutorna V
■
Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen l trycks in med fläkten
på och motorn igång hindras ett Au‐
tostop tills knappen l trycks in igen
eller tills fläkten slås av.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Om knappen l trycks in när fläkten
är på och motorn är i ett Autostop-
läge startas motorn automatiskt
igen.
Stopp/start-system 3 154.
Elektronisk klimatreglering
Klimatkontrollen i dubbla zoner möj‐
liggör olika klimatregleringstempera‐
turer för förar- och passagerarsidan
fram.
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Reglage för:
■ Temperatur på förarsidan
■ Luftfördelning
■ Fläkthastighet
■ Temperatur på passagerarsidan fram
n=kylningAUTO=automatikdrift4=manuell innercirkulationV=avfuktning och avfrostning
Uppvärmd bakruta Ü 3 33, upp‐
värmda säten ß 3 43, rattvärme *
3 94.

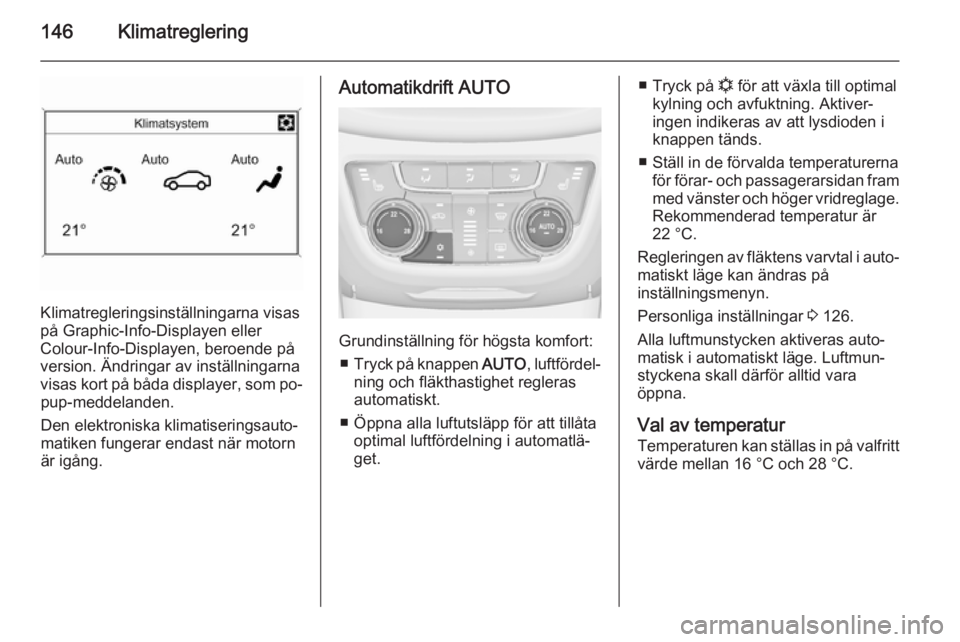

146Klimatreglering
Klimatregleringsinställningarna visas
på Graphic-Info-Displayen eller
Colour-Info-Displayen, beroende på
version. Ändringar av inställningarna
visas kort på båda displayer, som po‐ pup-meddelanden.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Tryck på knappen AUTO, luftfördel‐
ning och fläkthastighet regleras
automatiskt.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
■ Tryck på n för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av att lysdioden i
knappen tänds.
■ Ställ in de förvalda temperaturerna för förar- och passagerarsidan frammed vänster och höger vridreglage.Rekommenderad temperatur är
22 °C.
Regleringen av fläktens varvtal i auto‐
matiskt läge kan ändras på
inställningsmenyn.
Personliga inställningar 3 126.
Alla luftmunstycken aktiveras auto‐
matisk i automatiskt läge. Luftmun‐ styckena skall därför alltid vara
öppna.
Val av temperatur
Temperaturen kan ställas in på valfritt värde mellan 16 °C och 28 °C.

Klimatreglering147
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Avfuktning och avisning av
rutorna V
■ Tryck in knappen V. Aktiveringen
indikeras av att lysdioden i knappen
tänds.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.
■ Koppla in bakruteuppvärmningen Ü.
■ För att återgå till föregående läge trycker du på knappen V. För att
återgå till automatläget trycker du
på knappen AUTO.
Inställningen för den automatiska
bakrutevärmen kan ändras på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 126.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen l trycks in med fläkten
på och motorn igång hindras ett Au‐
tostop tills knappen l trycks in igen
eller tills fläkten slås av.Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Om knappen l trycks in när fläkten
är på och motorn är i ett Autostop-
läge startas motorn automatiskt
igen.
Stopp/start-system 3 154.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning deaktiverar det automatiska läget.

148Klimatreglering
Fläkthastighet Z
Tryck på den nedre knappen för att
minska eller den övre knappen för att öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.
Om du håller den nedre knappen in‐ tryckt en tid stängs fläkt och kylning
av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt
varvtal.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Luftfördelning l, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av att lysdioden i knappen tänds.l=Till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna).M=Det övre området via inställbara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att
spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐ tregleringssystemet under ett Auto‐
stop. Undantag: När avisningssyste‐
met är aktiverat och yttertemperatu‐
ren är över 0 ºC krävs en omstart.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.
Aktivering eller deaktivering av kyl‐
ningsfunktionen efter motorstart kan
ändras på inställningsmenyn i
Info-Display. Personliga inställningar 3 126.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen indikeras av att lysdioden i knappen
tänds.
