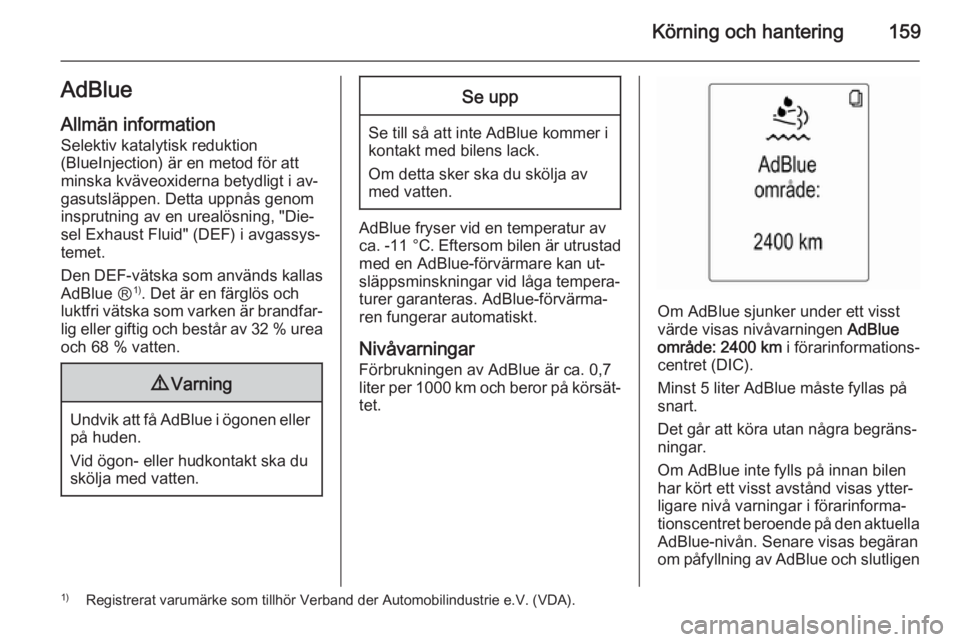

Körning och hantering159AdBlueAllmän information
Selektiv katalytisk reduktion
(BlueInjection) är en metod för att
minska kväveoxiderna betydligt i av‐
gasutsläppen. Detta uppnås genom
insprutning av en urealösning, "Die‐
sel Exhaust Fluid" (DEF) i avgassys‐
temet.
Den DEF -vätska som används kallas
AdBlue Ⓡ 1)
. Det är en färglös och
luktfri vätska som varken är brandfar‐ lig eller giftig och består av 32 % urea och 68 % vatten.9 Varning
Undvik att få AdBlue i ögonen eller
på huden.
Vid ögon- eller hudkontakt ska du
skölja med vatten.
Se upp
Se till så att inte AdBlue kommer i
kontakt med bilens lack.
Om detta sker ska du skölja av med vatten.
AdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan ut‐
släppsminskningar vid låga tempera‐
turer garanteras. AdBlue-förvärma‐
ren fungerar automatiskt.
Nivåvarningar
Förbrukningen av AdBlue är ca. 0,7 liter per 1000 km och beror på körsät‐
tet.
Om AdBlue sjunker under ett visst
värde visas nivåvarningen AdBlue
område: 2400 km i förarinformations‐
centret (DIC).
Minst 5 liter AdBlue måste fyllas på
snart.
Det går att köra utan några begräns‐
ningar.
Om AdBlue inte fylls på innan bilen
har kört ett visst avstånd visas ytter‐
ligare nivå varningar i förarinforma‐
tionscentret beroende på den aktuella AdBlue-nivån. Senare visas begäran
om påfyllning av AdBlue och slutligen
1) Registrerat varumärke som tillhör Verband der Automobilindustrie e.V. (VDA).

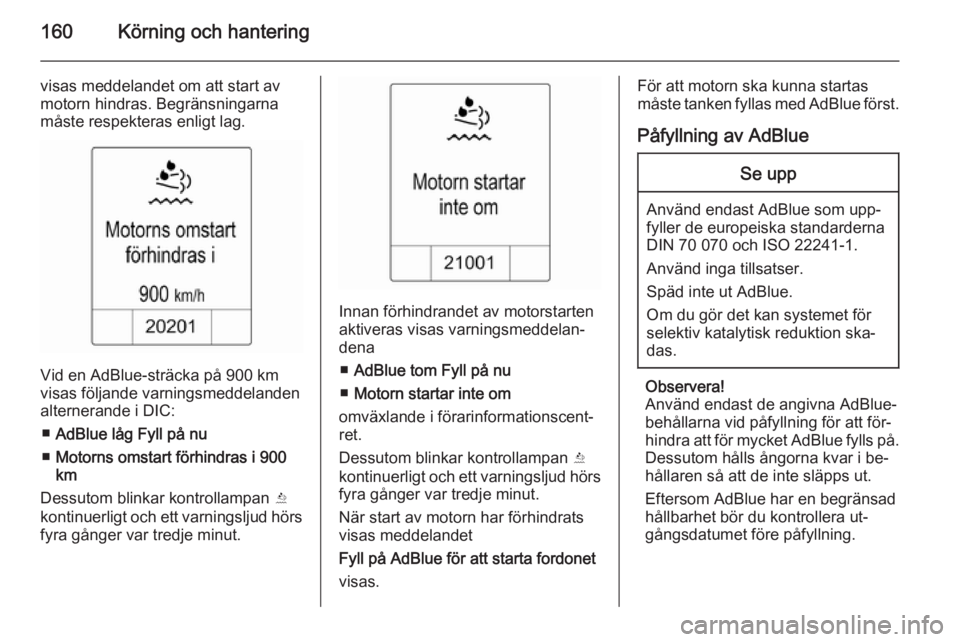

160Körning och hantering
visas meddelandet om att start av
motorn hindras. Begränsningarna
måste respekteras enligt lag.
Vid en AdBlue-sträcka på 900 km
visas följande varningsmeddelanden
alternerande i DIC:
■ AdBlue låg Fyll på nu
■ Motorns omstart förhindras i 900
km
Dessutom blinkar kontrollampan Y
kontinuerligt och ett varningsljud hörs
fyra gånger var tredje minut.
Innan förhindrandet av motorstarten
aktiveras visas varningsmeddelan‐
dena
■ AdBlue tom Fyll på nu
■ Motorn startar inte om
omväxlande i förarinformationscent‐
ret.
Dessutom blinkar kontrollampan Y
kontinuerligt och ett varningsljud hörs fyra gånger var tredje minut.
När start av motorn har förhindrats
visas meddelandet
Fyll på AdBlue för att starta fordonet
visas.
För att motorn ska kunna startas
måste tanken fyllas med AdBlue först.
Påfyllning av AdBlueSe upp
Använd endast AdBlue som upp‐
fyller de europeiska standarderna
DIN 70 070 och ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion ska‐
das.
Observera!
Använd endast de angivna AdBlue-
behållarna vid påfyllning för att för‐
hindra att för mycket AdBlue fylls på. Dessutom hålls ångorna kvar i be‐
hållaren så att de inte släpps ut.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera ut‐
gångsdatumet före påfyllning.

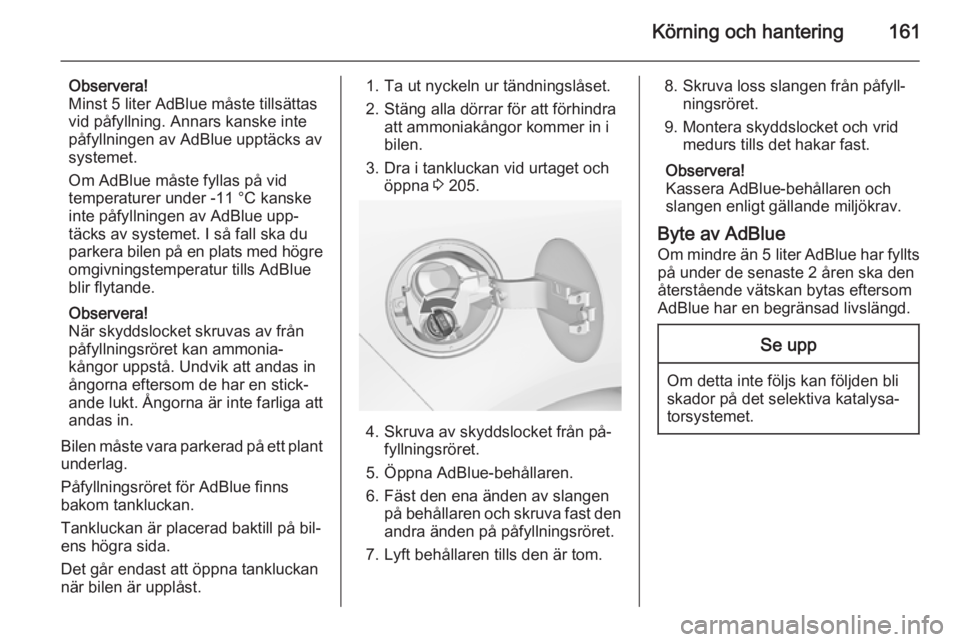

Körning och hantering161
Observera!
Minst 5 liter AdBlue måste tillsättas
vid påfyllning. Annars kanske inte
påfyllningen av AdBlue upptäcks av
systemet.
Om AdBlue måste fyllas på vid
temperaturer under -11 °C kanske
inte påfyllningen av AdBlue upp‐
täcks av systemet. I så fall ska du
parkera bilen på en plats med högre
omgivningstemperatur tills AdBlue
blir flytande.
Observera!
När skyddslocket skruvas av från
påfyllningsröret kan ammonia‐
kångor uppstå. Undvik att andas in
ångorna eftersom de har en stick‐
ande lukt. Ångorna är inte farliga att
andas in.
Bilen måste vara parkerad på ett plant underlag.
Påfyllningsröret för AdBlue finns
bakom tankluckan.
Tankluckan är placerad baktill på bil‐
ens högra sida.
Det går endast att öppna tankluckan när bilen är upplåst.1. Ta ut nyckeln ur tändningslåset.
2. Stäng alla dörrar för att förhindra att ammoniakångor kommer in i
bilen.
3. Dra i tankluckan vid urtaget och öppna 3 205.
4. Skruva av skyddslocket från på‐
fyllningsröret.
5. Öppna AdBlue-behållaren. 6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom.
8. Skruva loss slangen från påfyll‐ ningsröret.
9. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren och
slangen enligt gällande miljökrav.
Byte av AdBlue Om mindre än 5 liter AdBlue har fyllts
på under de senaste 2 åren ska den återstående vätskan bytas eftersom
AdBlue har en begränsad livslängd.Se upp
Om detta inte följs kan följden bli
skador på det selektiva katalysa‐
torsystemet.

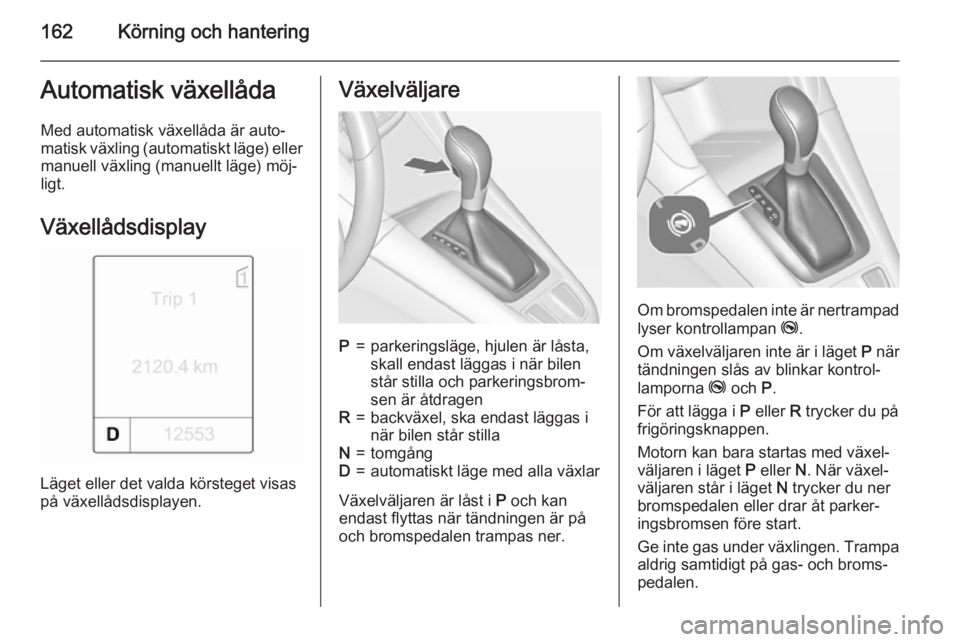

162Körning och hanteringAutomatisk växellådaMed automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge) möj‐
ligt.
Växellådsdisplay
Läget eller det valda körsteget visas
på växellådsdisplayen.
VäxelväljareP=parkeringsläge, hjulen är låsta,
skall endast läggas i när bilen
står stilla och parkeringsbrom‐
sen är åtdragenR=backväxel, ska endast läggas i
när bilen står stillaN=tomgångD=automatiskt läge med alla växlar
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på och bromspedalen trampas ner.
Om bromspedalen inte är nertrampad
lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av blinkar kontrol‐
lamporna j och P.
För att lägga i P eller R trycker du på
frigöringsknappen.
Motorn kan bara startas med växel‐
väljaren i läget P eller N. När växel‐
väljaren står i läget N trycker du ner
bromspedalen eller drar åt parker‐
ingsbromsen före start.
Ge inte gas under växlingen. Trampa
aldrig samtidigt på gas- och broms‐
pedalen.

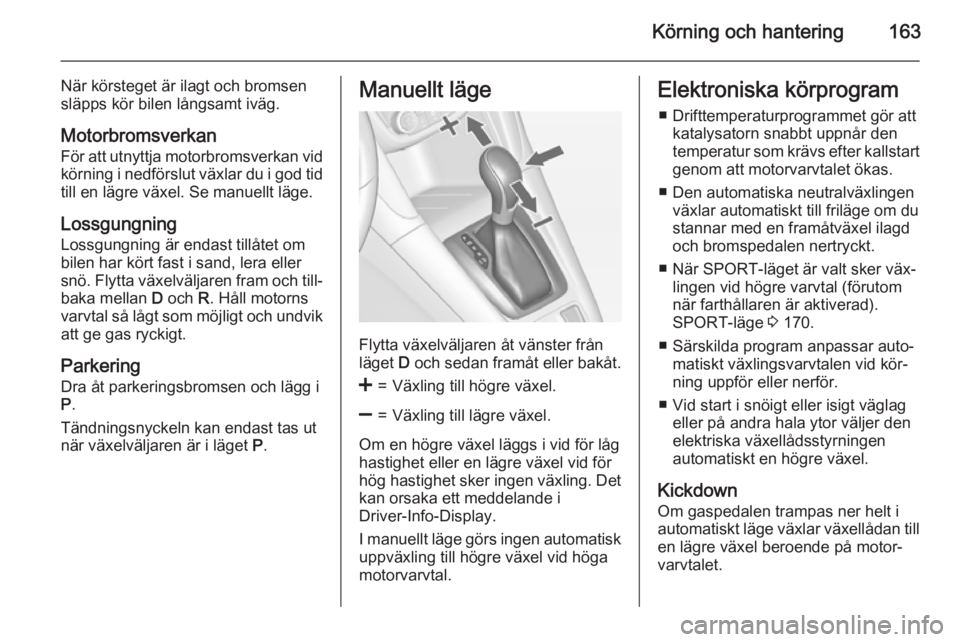

Körning och hantering163
När körsteget är ilagt och bromsen
släpps kör bilen långsamt iväg.
Motorbromsverkan För att utnyttja motorbromsverkan vid körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning
Lossgungning är endast tillåtet om
bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik att ge gas ryckigt.
Parkering Dra åt parkeringsbromsen och lägg i
P .
Tändningsnyckeln kan endast tas ut
när växelväljaren är i läget P.Manuellt läge
Flytta växelväljaren åt vänster från
läget D och sedan framåt eller bakåt.
<=Växling till högre växel.]=Växling till lägre växel.
Om en högre växel läggs i vid för låg
hastighet eller en lägre växel vid för
hög hastighet sker ingen växling. Det
kan orsaka ett meddelande i
Driver-Info-Display.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal.
Elektroniska körprogram
■ Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår den
temperatur som krävs efter kallstart
genom att motorvarvtalet ökas.
■ Den automatiska neutralväxlingen växlar automatiskt till friläge om du
stannar med en framåtväxel ilagd
och bromspedalen nertryckt.
■ När SPORT-läget är valt sker väx‐ lingen vid högre varvtal (förutom
när farthållaren är aktiverad).
SPORT-läge 3 170.
■ Särskilda program anpassar auto‐ matiskt växlingsvarvtalen vid kör‐
ning uppför eller nerför.
■ Vid start i snöigt eller isigt väglag eller på andra hala ytor väljer den
elektriska växellådsstyrningen
automatiskt en högre växel.
Kickdown Om gaspedalen trampas ner helt i
automatiskt läge växlar växellådan till
en lägre växel beroende på motor‐
varvtalet.

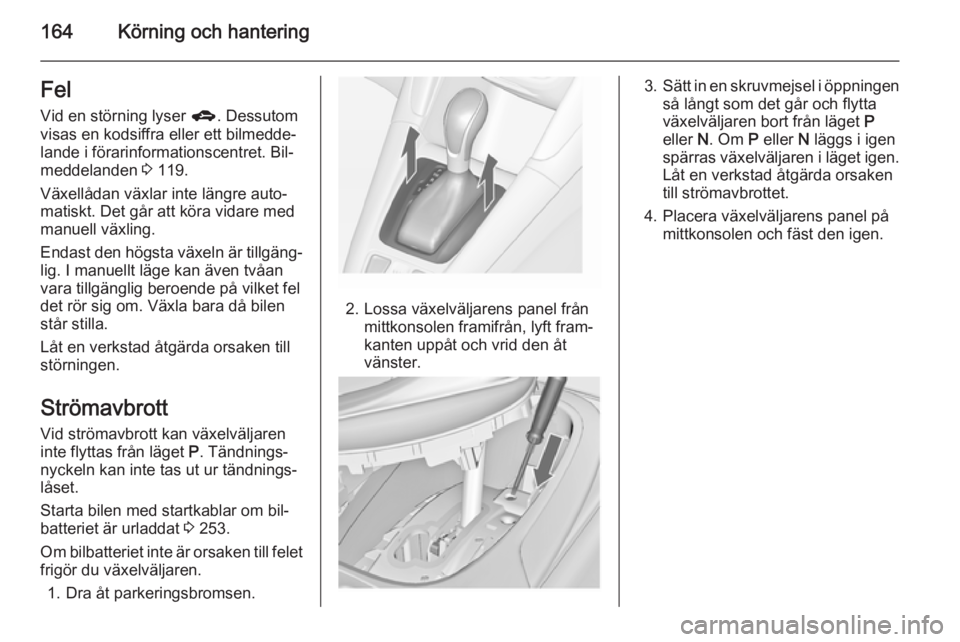

164Körning och hanteringFelVid en störning lyser g. Dessutom
visas en kodsiffra eller ett bilmedde‐
lande i förarinformationscentret. Bil‐
meddelanden 3 119.
Växellådan växlar inte längre auto‐
matiskt. Det går att köra vidare med
manuell växling.
Endast den högsta växeln är tillgäng‐
lig. I manuellt läge kan även tvåan
vara tillgänglig beroende på vilket fel
det rör sig om. Växla bara då bilen står stilla.
Låt en verkstad åtgärda orsaken till
störningen.
Strömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P. Tändnings‐
nyckeln kan inte tas ut ur tändnings‐
låset.
Starta bilen med startkablar om bil‐
batteriet är urladdat 3 253.
Om bilbatteriet inte är orsaken till felet
frigör du växelväljaren.
1. Dra åt parkeringsbromsen.
2. Lossa växelväljarens panel från mittkonsolen framifrån, lyft fram‐
kanten uppåt och vrid den åt
vänster.
3. Sätt in en skruvmejsel i öppningen
så långt som det går och flytta
växelväljaren bort från läget P
eller N. Om P eller N läggs i igen
spärras växelväljaren i läget igen.
Låt en verkstad åtgärda orsaken
till strömavbrottet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.

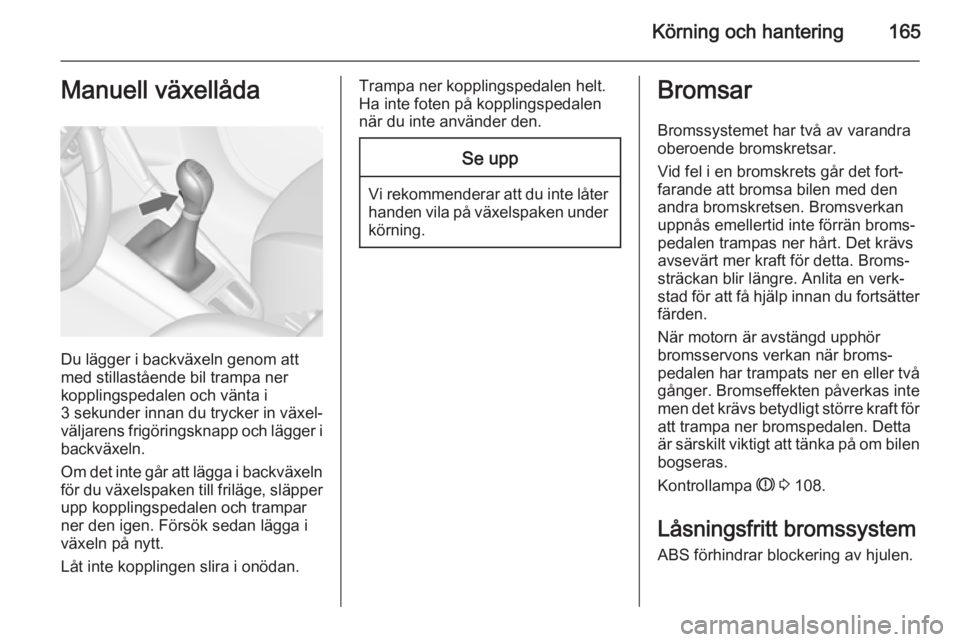

Körning och hantering165Manuell växellåda
Du lägger i backväxeln genom att
med stillastående bil trampa ner
kopplingspedalen och vänta i
3 sekunder innan du trycker in växel‐
väljarens frigöringsknapp och lägger i
backväxeln.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under körning.
Bromsar
Bromssystemet har två av varandra
oberoende bromskretsar.
Vid fel i en bromskrets går det fort‐
farande att bromsa bilen med den
andra bromskretsen. Bromsverkan uppnås emellertid inte förrän broms‐
pedalen trampas ner hårt. Det krävs
avsevärt mer kraft för detta. Broms‐
sträckan blir längre. Anlita en verk‐
stad för att få hjälp innan du fortsätter
färden.
När motorn är avstängd upphör
bromsservons verkan när broms‐
pedalen har trampats ner en eller två
gånger. Bromseffekten påverkas inte
men det krävs betydligt större kraft för att trampa ner bromspedalen. Detta
är särskilt viktigt att tänka på om bilen bogseras.
Kontrollampa R 3 108.
Låsningsfritt bromssystem
ABS förhindrar blockering av hjulen.

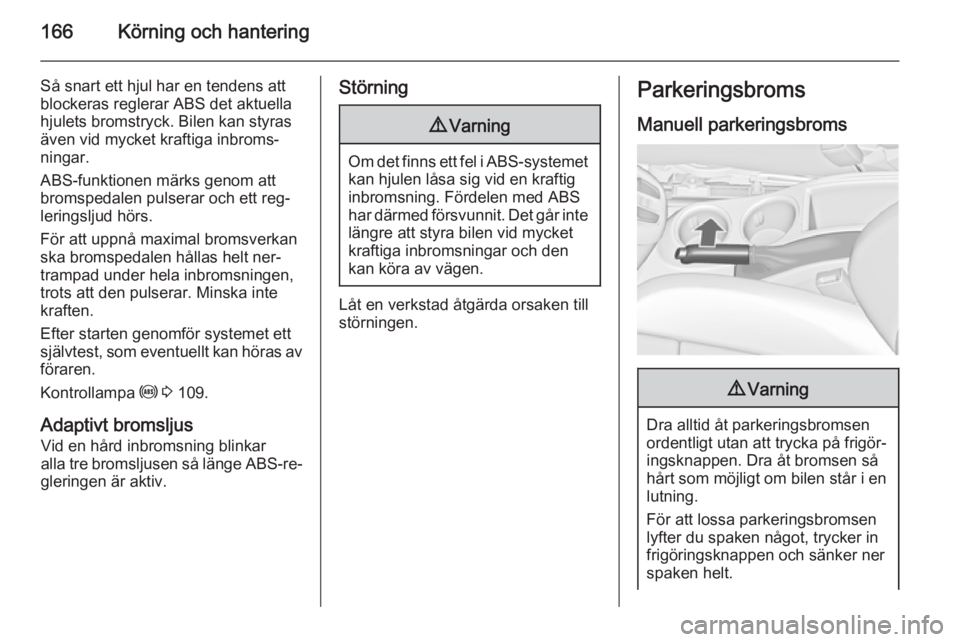

166Körning och hantering
Så snart ett hjul har en tendens att
blockeras reglerar ABS det aktuella
hjulets bromstryck. Bilen kan styras
även vid mycket kraftiga inbroms‐
ningar.
ABS-funktionen märks genom att
bromspedalen pulserar och ett reg‐
leringsljud hörs.
För att uppnå maximal bromsverkan ska bromspedalen hållas helt ner‐
trampad under hela inbromsningen,
trots att den pulserar. Minska inte
kraften.
Efter starten genomför systemet ett
självtest, som eventuellt kan höras av
föraren.
Kontrollampa u 3 109.
Adaptivt bromsljus Vid en hård inbromsning blinkar
alla tre bromsljusen så länge ABS-re‐
gleringen är aktiv.Störning9 Varning
Om det finns ett fel i ABS-systemet
kan hjulen låsa sig vid en kraftiginbromsning. Fördelen med ABS
har därmed försvunnit. Det går inte
längre att styra bilen vid mycket
kraftiga inbromsningar och den
kan köra av vägen.
Låt en verkstad åtgärda orsaken till
störningen.
Parkeringsbroms
Manuell parkeringsbroms9 Varning
Dra alltid åt parkeringsbromsen
ordentligt utan att trycka på frigör‐ ingsknappen. Dra åt bromsen såhårt som möjligt om bilen står i en
lutning.
För att lossa parkeringsbromsen
lyfter du spaken något, trycker in
frigöringsknappen och sänker ner
spaken helt.

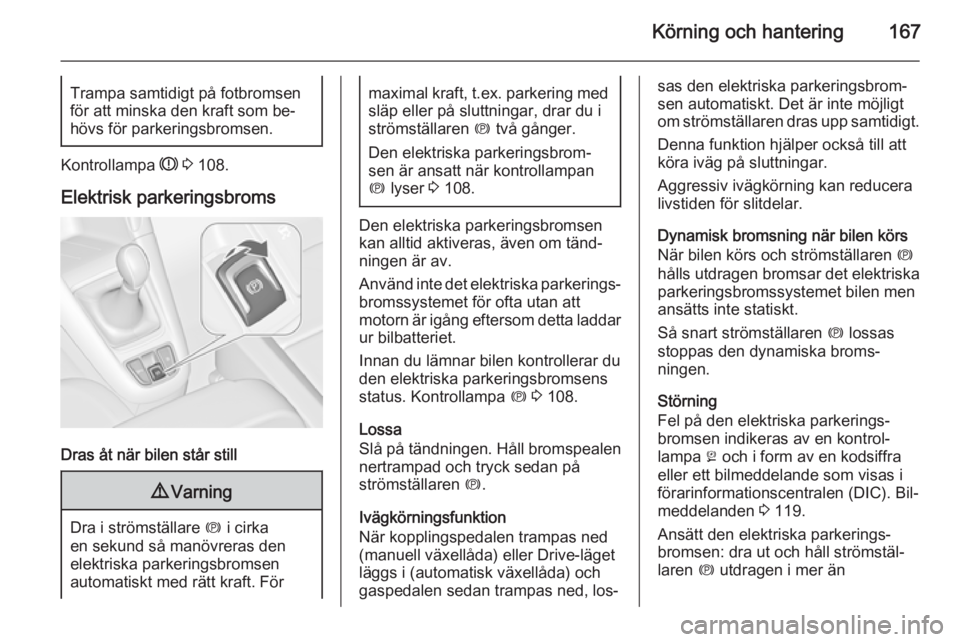

Körning och hantering167Trampa samtidigt på fotbromsen
för att minska den kraft som be‐ hövs för parkeringsbromsen.
Kontrollampa R 3 108.
Elektrisk parkeringsbroms
Dras åt när bilen står still
9 Varning
Dra i strömställare m i cirka
en sekund så manövreras den
elektriska parkeringsbromsen
automatiskt med rätt kraft. För
maximal kraft, t.ex. parkering med
släp eller på sluttningar, drar du i
strömställaren m två gånger.
Den elektriska parkeringsbrom‐ sen är ansatt när kontrollampan
m lyser 3 108.
Den elektriska parkeringsbromsen
kan alltid aktiveras, även om tänd‐
ningen är av.
Använd inte det elektriska parkerings‐
bromssystemet för ofta utan att
motorn är igång eftersom detta laddar
ur bilbatteriet.
Innan du lämnar bilen kontrollerar du
den elektriska parkeringsbromsens
status. Kontrollampa m 3 108.
Lossa
Slå på tändningen. Håll bromspealen nertrampad och tryck sedan på
strömställaren m.
Ivägkörningsfunktion
När kopplingspedalen trampas ned
(manuell växellåda) eller Drive-läget
läggs i (automatisk växellåda) och
gaspedalen sedan trampas ned, los‐
sas den elektriska parkeringsbrom‐
sen automatiskt. Det är inte möjligt
om strömställaren dras upp samtidigt.
Denna funktion hjälper också till att
köra iväg på sluttningar.
Aggressiv ivägkörning kan reducera
livstiden för slitdelar.
Dynamisk bromsning när bilen körs
När bilen körs och strömställaren m
hålls utdragen bromsar det elektriska parkeringsbromssystemet bilen men
ansätts inte statiskt.
Så snart strömställaren m lossas
stoppas den dynamiska broms‐
ningen.
Störning
Fel på den elektriska parkerings‐
bromsen indikeras av en kontrol‐
lampa j och i form av en kodsiffra
eller ett bilmeddelande som visas i
förarinformationscentralen (DIC). Bil‐
meddelanden 3 119.
Ansätt den elektriska parkerings‐ bromsen: dra ut och håll strömstäl‐
laren m utdragen i mer än

168Körning och hantering

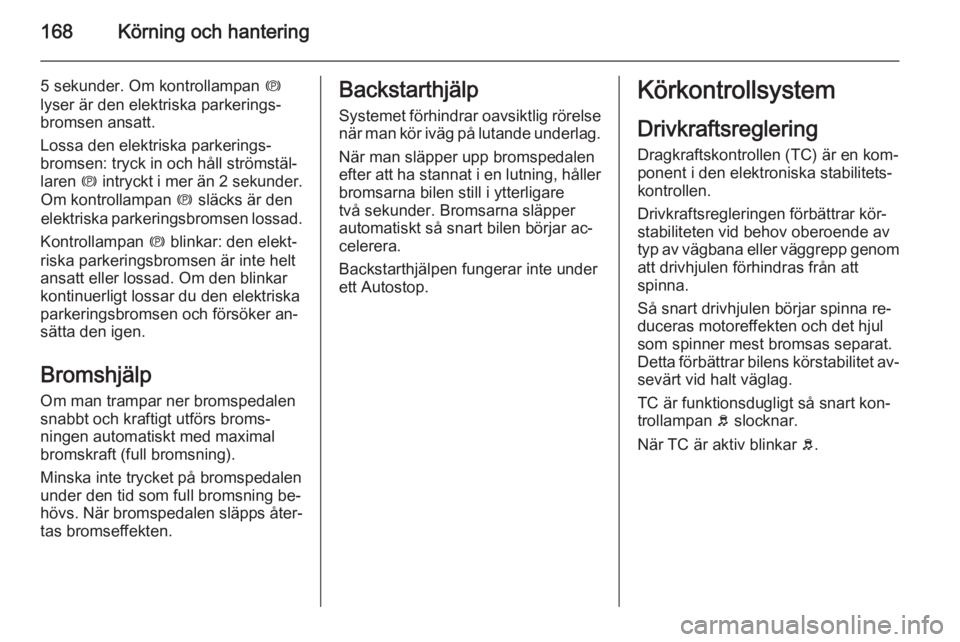

5 sekunder. Om kontrollampan m
lyser är den elektriska parkerings‐
bromsen ansatt.
Lossa den elektriska parkerings‐
bromsen: tryck in och håll strömstäl‐
laren m intryckt i mer än 2 sekunder.
Om kontrollampan m släcks är den
elektriska parkeringsbromsen lossad.
Kontrollampan m blinkar: den elekt‐
riska parkeringsbromsen är inte helt ansatt eller lossad. Om den blinkar
kontinuerligt lossar du den elektriska parkeringsbromsen och försöker an‐
sätta den igen.
Bromshjälp
Om man trampar ner bromspedalen
snabbt och kraftigt utförs broms‐
ningen automatiskt med maximal
bromskraft (full bromsning).
Minska inte trycket på bromspedalen
under den tid som full bromsning be‐
hövs. När bromspedalen släpps åter‐
tas bromseffekten.Backstarthjälp
Systemet förhindrar oavsiktlig rörelse när man kör iväg på lutande underlag.
När man släpper upp bromspedalen
efter att ha stannat i en lutning, håller
bromsarna bilen still i ytterligare
två sekunder. Bromsarna släpper
automatiskt så snart bilen börjar ac‐
celerera.
Backstarthjälpen fungerar inte under
ett Autostop.Körkontrollsystem
Drivkraftsreglering
Dragkraftskontrollen (TC) är en kom‐
ponent i den elektroniska stabilitets‐
kontrollen.
Drivkraftsregleringen förbättrar kör‐
stabiliteten vid behov oberoende av
typ av vägbana eller väggrepp genom att drivhjulen förhindras från att
spinna.
Så snart drivhjulen börjar spinna re‐
duceras motoreffekten och det hjul
som spinner mest bromsas separat.
Detta förbättrar bilens körstabilitet av‐
sevärt vid halt väglag.
TC är funktionsdugligt så snart kon‐
trollampan b slocknar.
När TC är aktiv blinkar b.
