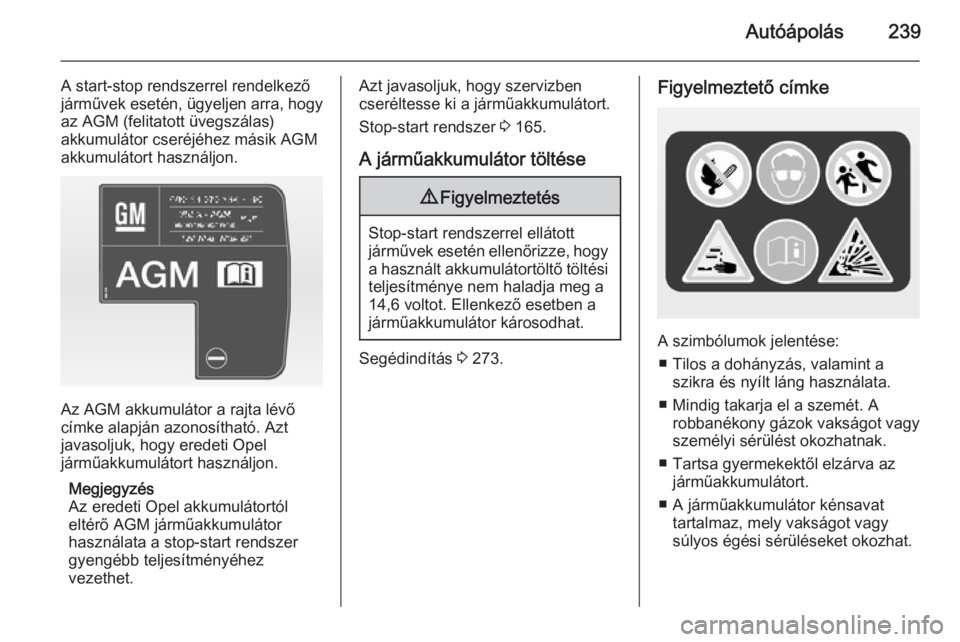

Autóápolás239
A start-stop rendszerrel rendelkező
járművek esetén, ügyeljen arra, hogy
az AGM (felitatott üvegszálas)
akkumulátor cseréjéhez másik AGM
akkumulátort használjon.
Az AGM akkumulátor a rajta lévő
címke alapján azonosítható. Azt
javasoljuk, hogy eredeti Opel
járműakkumulátort használjon.
Megjegyzés
Az eredeti Opel akkumulátortól
eltérő AGM járműakkumulátor
használata a stop-start rendszer
gyengébb teljesítményéhez
vezethet.
Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.
Stop-start rendszer 3 165.
A járműakkumulátor töltése9 Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 3 273.
Figyelmeztető címke
A szimbólumok jelentése:
■ Tilos a dohányzás, valamint a szikra és nyílt láng használata.
■ Mindig takarja el a szemét. A robbanékony gázok vakságot vagy
személyi sérülést okozhatnak.
■ Tartsa gyermekektől elzárva az járműakkumulátort.
■ A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket okozhat.

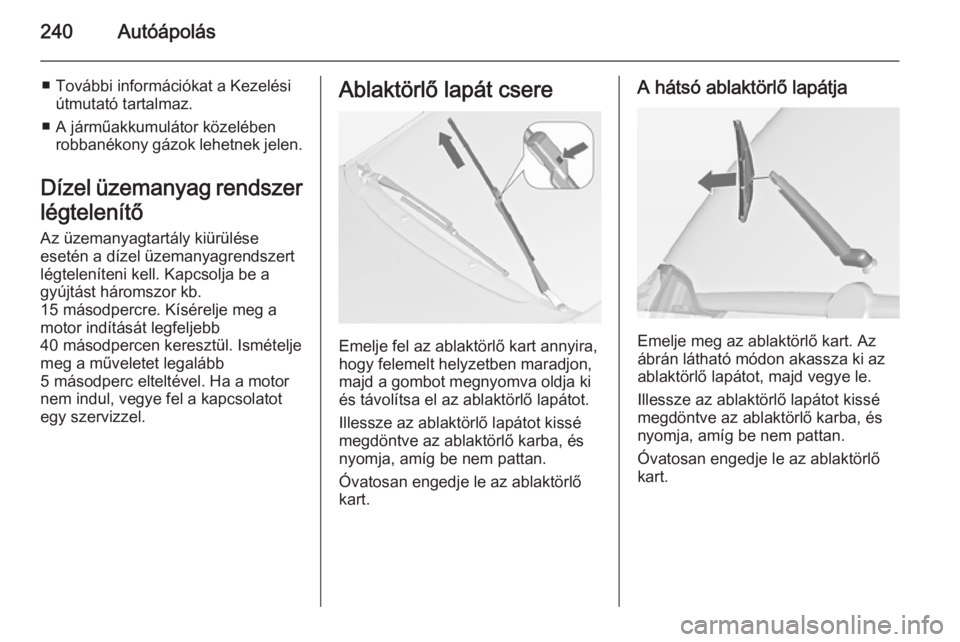

240Autóápolás
■ További információkat a Kezelésiútmutató tartalmaz.
■ A járműakkumulátor közelében robbanékony gázok lehetnek jelen.
Dízel üzemanyag rendszer légtelenítő
Az üzemanyagtartály kiürülése
esetén a dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a
motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg a műveletet legalább
5 másodperc elteltével. Ha a motor
nem indul, vegye fel a kapcsolatot
egy szervizzel.Ablaktörlő lapát csere
Emelje fel az ablaktörlő kart annyira,
hogy felemelt helyzetben maradjon,
majd a gombot megnyomva oldja ki
és távolítsa el az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart. Az
ábrán látható módon akassza ki az
ablaktörlő lapátot, majd vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.

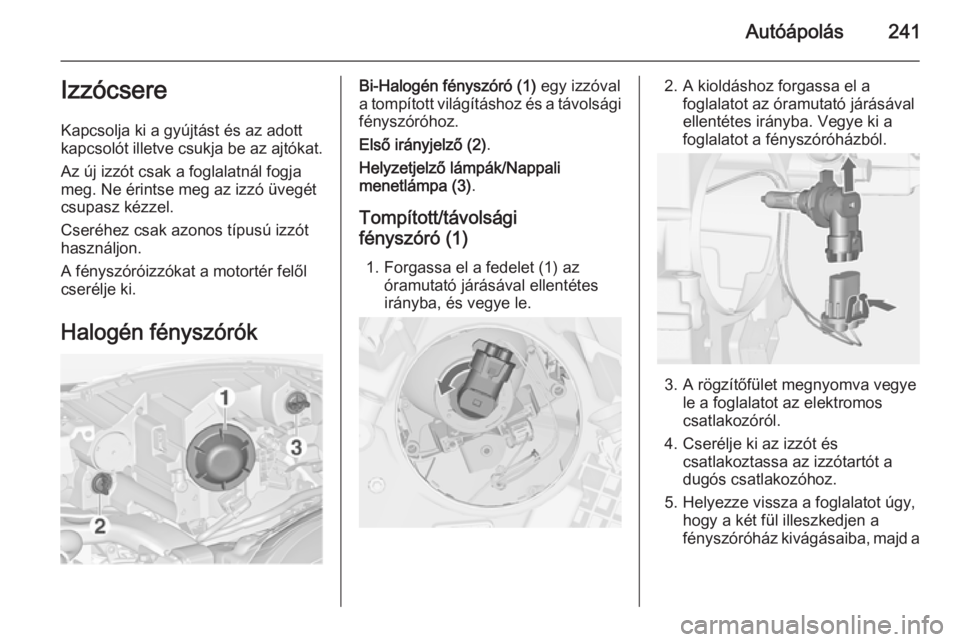

Autóápolás241Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Halogén fényszórókBi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági fényszóróhoz.
Első irányjelző (2) .
Helyzetjelző lámpák/Nappali
menetlámpa (3) .
Tompított/távolsági
fényszóró (1)
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.2. A kioldáshoz forgassa el a
foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

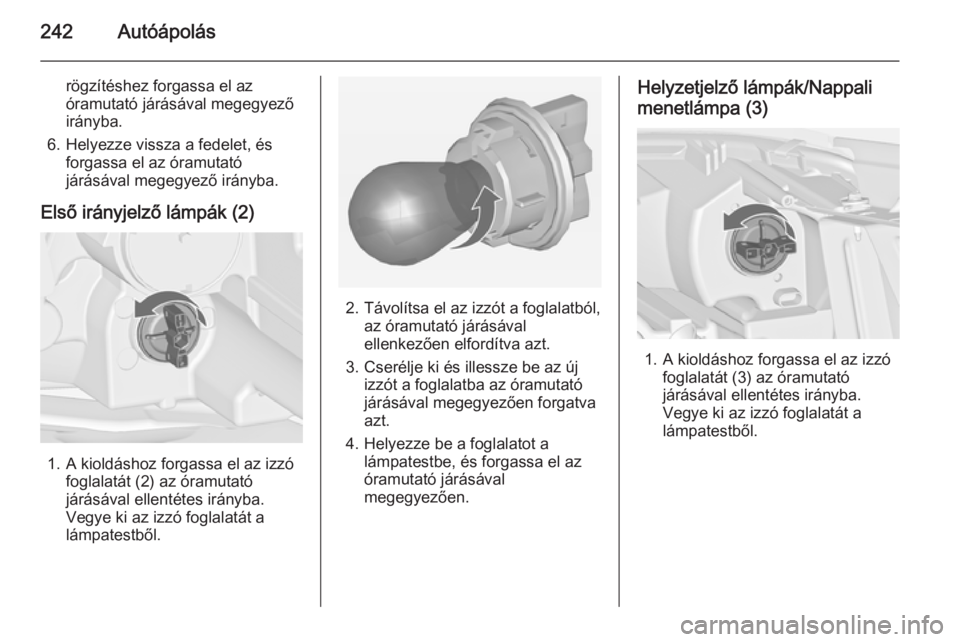

242Autóápolás
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák (2)
1. A kioldáshoz forgassa el az izzó foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Helyzetjelző lámpák/Nappali
menetlámpa (3)
1. A kioldáshoz forgassa el az izzó foglalatát (3) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.

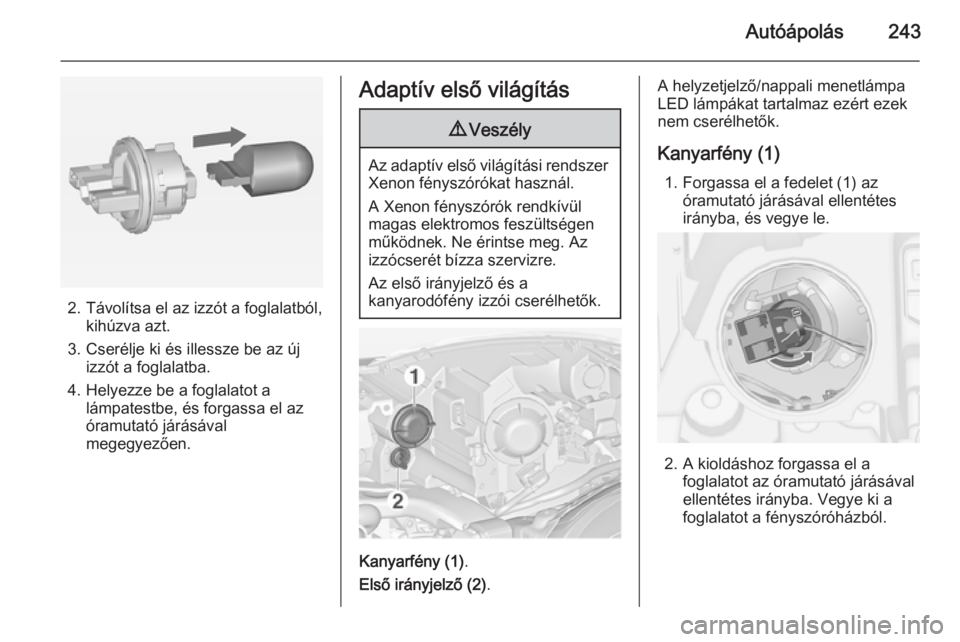

Autóápolás243
2. Távolítsa el az izzót a foglalatból,kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
Kanyarfény (1) .
Első irányjelző (2) .
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz ezért ezek
nem cserélhetők.
Kanyarfény (1) 1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.

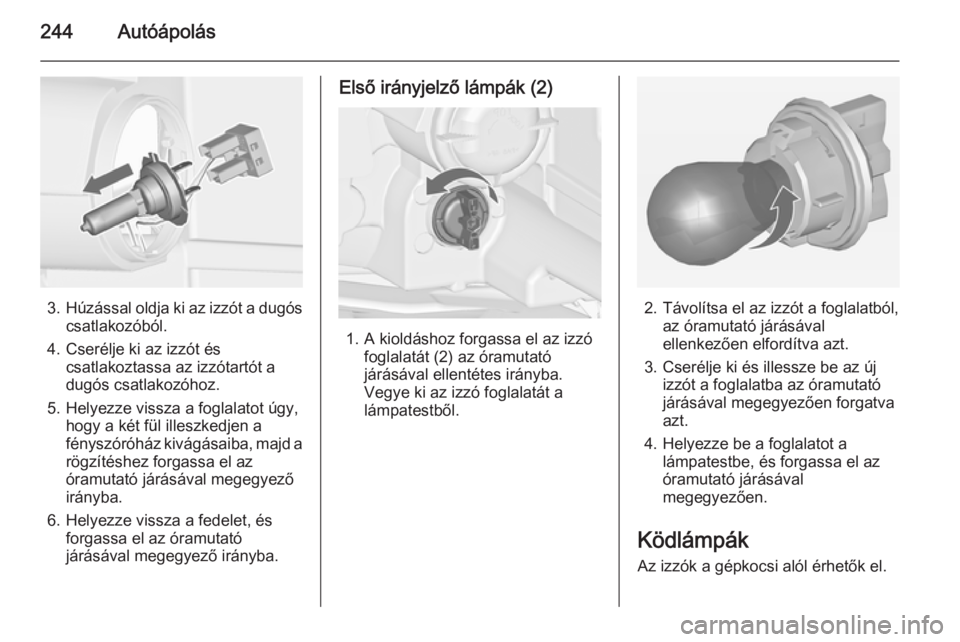

244Autóápolás
3.Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák (2)
1. A kioldáshoz forgassa el az izzó foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Ködlámpák
Az izzók a gépkocsi alól érhetők el.

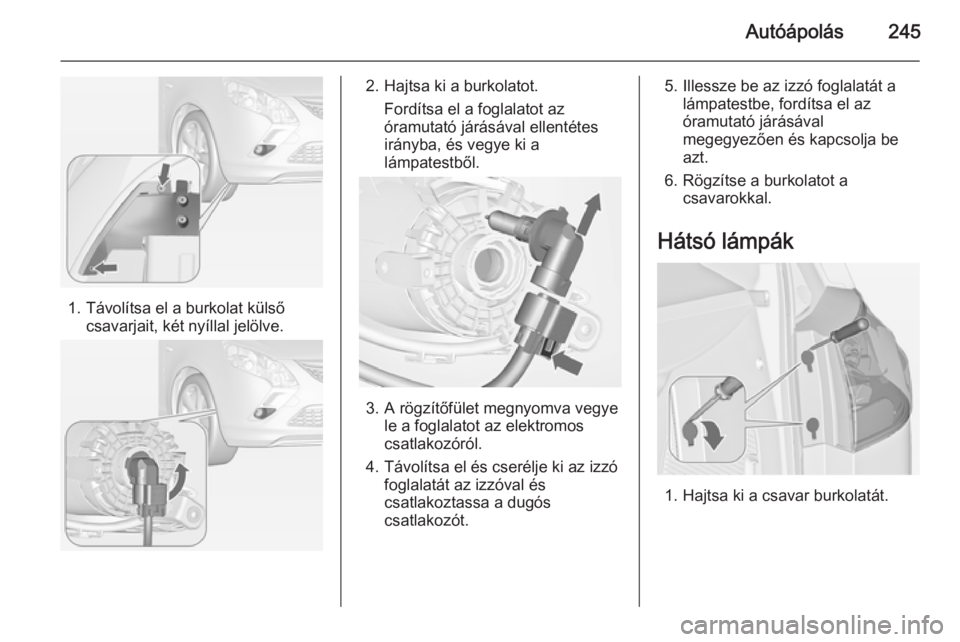

Autóápolás245
1. Távolítsa el a burkolat külsőcsavarjait, két nyíllal jelölve.
2. Hajtsa ki a burkolatot.
Fordítsa el a foglalatot azóramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
5. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően és kapcsolja be
azt.
6. Rögzítse a burkolatot a csavarokkal.
Hátsó lámpák
1. Hajtsa ki a csavar burkolatát.

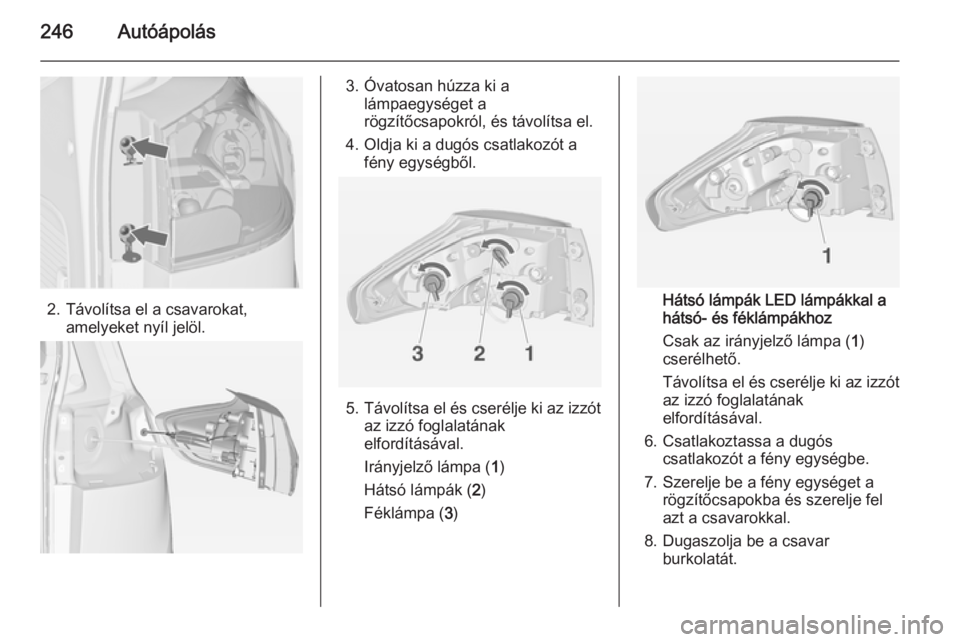

246Autóápolás
2. Távolítsa el a csavarokat,amelyeket nyíl jelöl.
3. Óvatosan húzza ki alámpaegységet a
rögzítőcsapokról, és távolítsa el.
4. Oldja ki a dugós csatlakozót a fény egységből.
5.Távolítsa el és cserélje ki az izzót
az izzó foglalatának
elfordításával.
Irányjelző lámpa ( 1)
Hátsó lámpák ( 2)
Féklámpa ( 3)
Hátsó lámpák LED lámpákkal a
hátsó- és féklámpákhoz
Csak az irányjelző lámpa ( 1)
cserélhető.
Távolítsa el és cserélje ki az izzót
az izzó foglalatának
elfordításával.
6. Csatlakoztassa a dugós csatlakozót a fény egységbe.
7. Szerelje be a fény egységet a rögzítőcsapokba és szerelje fel
azt a csavarokkal.
8. Dugaszolja be a csavar burkolatát.

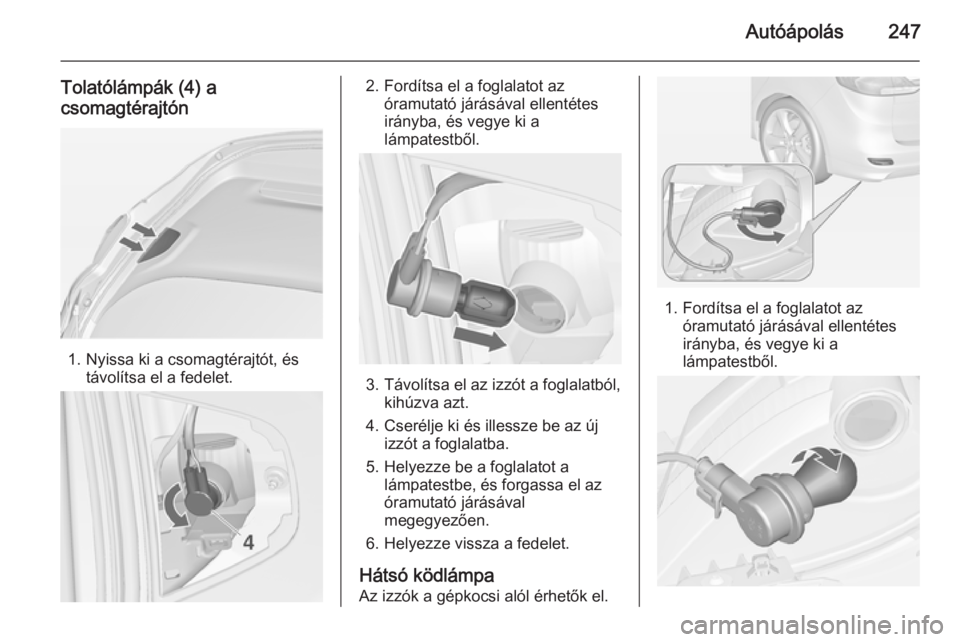

Autóápolás247
Tolatólámpák (4) a
csomagtérajtón
1. Nyissa ki a csomagtérajtót, és távolítsa el a fedelet.
2. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
3. Távolítsa el az izzót a foglalatból, kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet.
Hátsó ködlámpa Az izzók a gépkocsi alól érhetők el.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

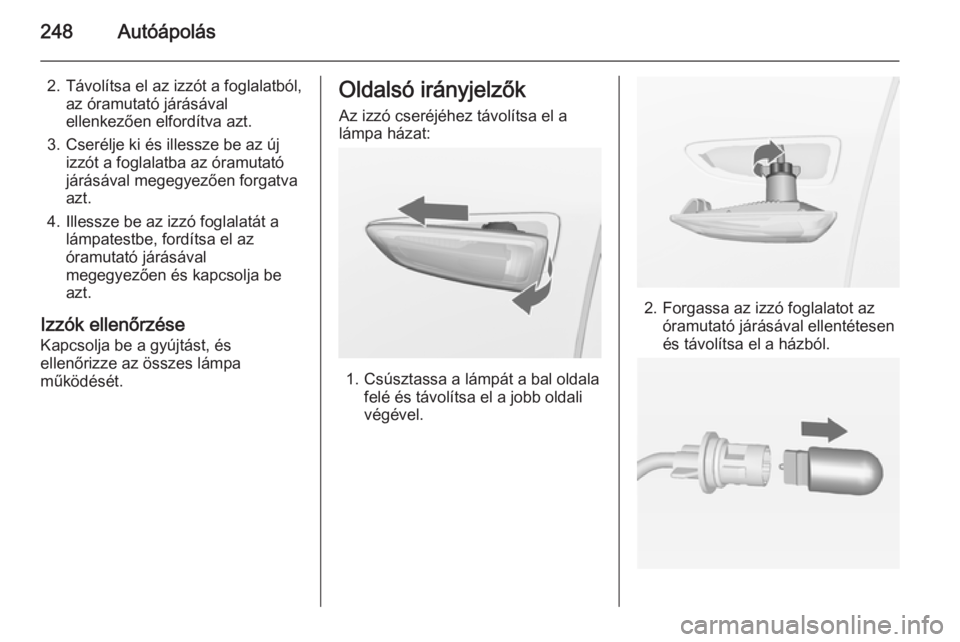

248Autóápolás
2. Távolítsa el az izzót a foglalatból,az óramutató járásával
ellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el azóramutató járásával
megegyezően és kapcsolja be
azt.
Izzók ellenőrzése Kapcsolja be a gyújtást, és
ellenőrizze az összes lámpa
működését.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
