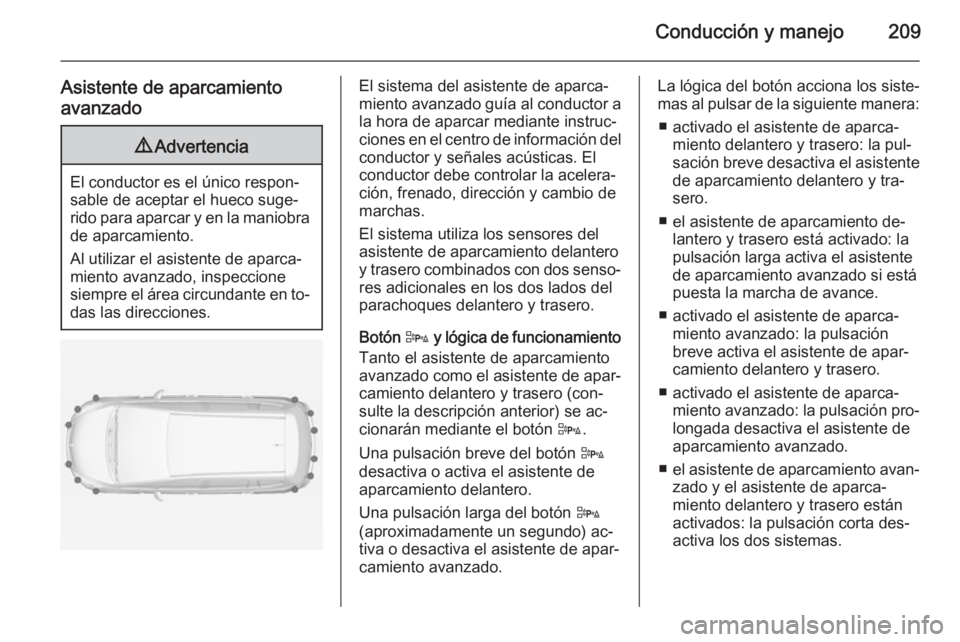

Conducción y manejo209
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas. El
conductor debe controlar la acelera‐
ción, frenado, dirección y cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐ res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionarán mediante el botón D.
Una pulsación breve del botón D
desactiva o activa el asistente de
aparcamiento delantero.
Una pulsación larga del botón D
(aproximadamente un segundo) ac‐
tiva o desactiva el asistente de apar‐ camiento avanzado.La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente
de aparcamiento delantero y tra‐ sero.
■ el asistente de aparcamiento de‐ lantero y trasero está activado: la
pulsación larga activa el asistente
de aparcamiento avanzado si está puesta la marcha de avance.
■ activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.
■ activado el asistente de aparca‐ miento avanzado: la pulsación pro‐longada desactiva el asistente deaparcamiento avanzado.
■ el asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados: la pulsación corta des‐
activa los dos sistemas.

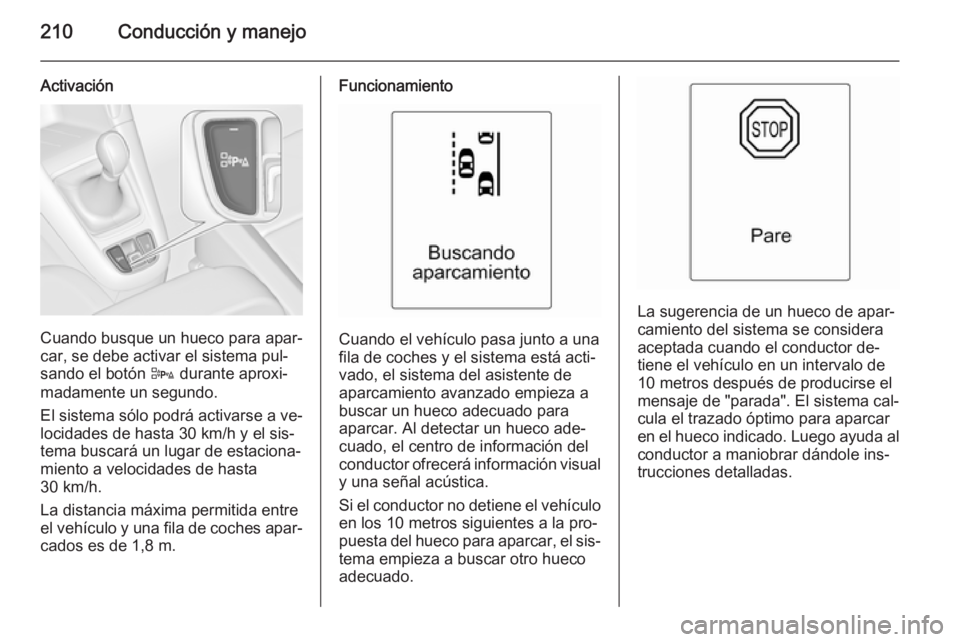

210Conducción y manejo
Activación
Cuando busque un hueco para apar‐
car, se debe activar el sistema pul‐ sando el botón D durante aproxi‐
madamente un segundo.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐ camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de "parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.

Conducción y manejo211

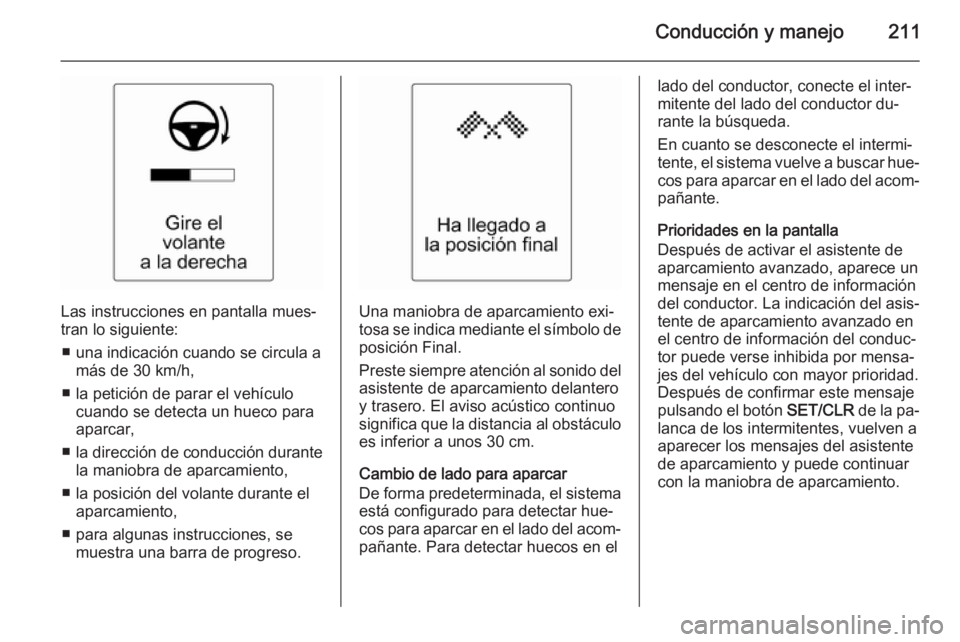

Las instrucciones en pantalla mues‐
tran lo siguiente:
■ una indicación cuando se circula a más de 30 km/h,
■ la petición de parar el vehículo cuando se detecta un hueco para
aparcar,
■ la dirección de conducción durante
la maniobra de aparcamiento,
■ la posición del volante durante el aparcamiento,
■ para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema
está configurado para detectar hue‐
cos para aparcar en el lado del acom‐ pañante. Para detectar huecos en el
lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐
pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐ tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.

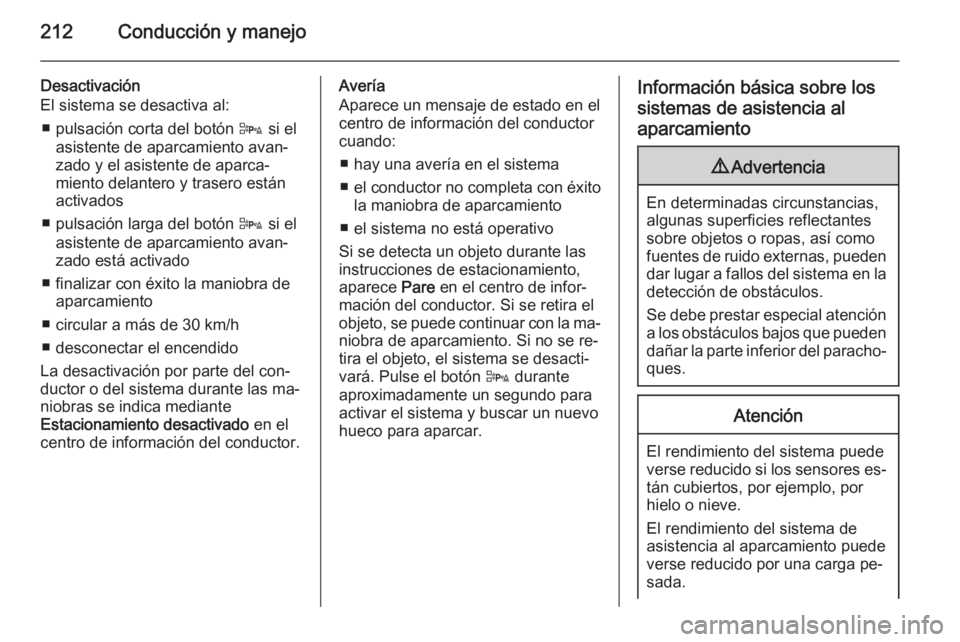

212Conducción y manejo
Desactivación
El sistema se desactiva al:
■ pulsación corta del botón D si el
asistente de aparcamiento avan‐
zado y el asistente de aparca‐
miento delantero y trasero están
activados
■ pulsación larga del botón D si el
asistente de aparcamiento avan‐
zado está activado
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ hay una avería en el sistema
■ el conductor no completa con éxito
la maniobra de aparcamiento
■ el sistema no está operativo
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse el botón D durante
aproximadamente un segundo para activar el sistema y buscar un nuevo
hueco para aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

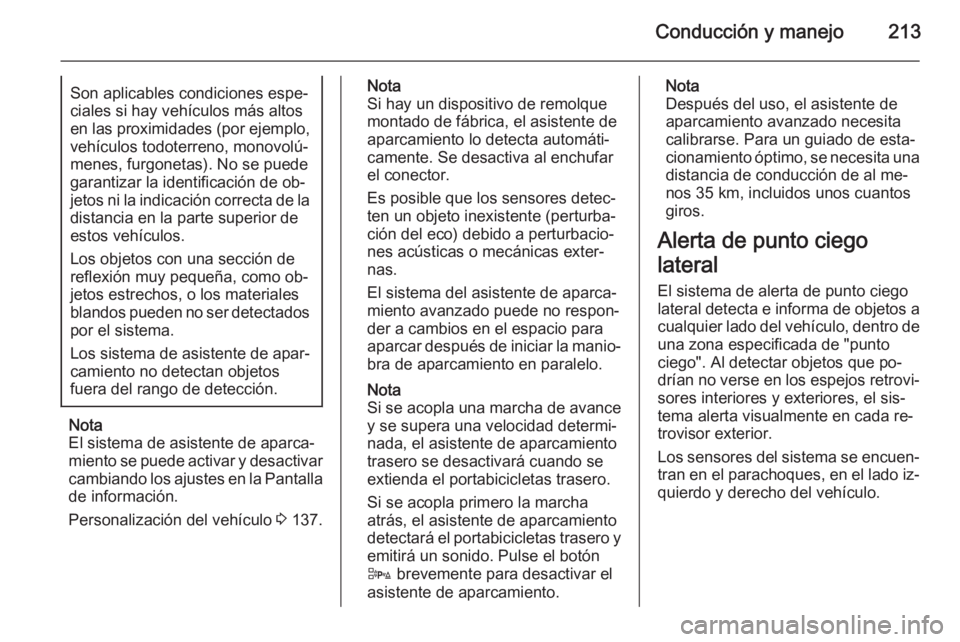

Conducción y manejo213Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema de asistente de aparca‐
miento se puede activar y desactivar
cambiando los ajustes en la Pantalla de información.
Personalización del vehículo 3 137.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse el botón
D brevemente para desactivar el
asistente de aparcamiento.Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al me‐
nos 35 km, incluidos unos cuantos
giros.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.

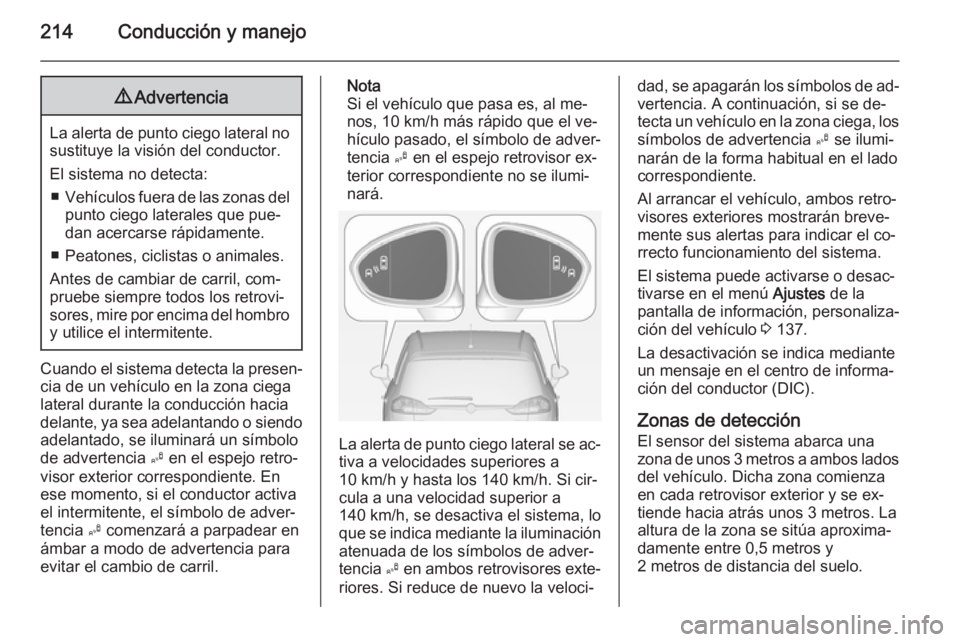

214Conducción y manejo9Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al me‐ nos, 10 km/h más rápido que el ve‐
hículo pasado, el símbolo de adver‐
tencia B en el espejo retrovisor ex‐
terior correspondiente no se ilumi‐
nará.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la
pantalla de información, personaliza‐
ción del vehículo 3 137.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).
Zonas de detección
El sensor del sistema abarca una
zona de unos 3 metros a ambos lados del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐
tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.

Conducción y manejo215

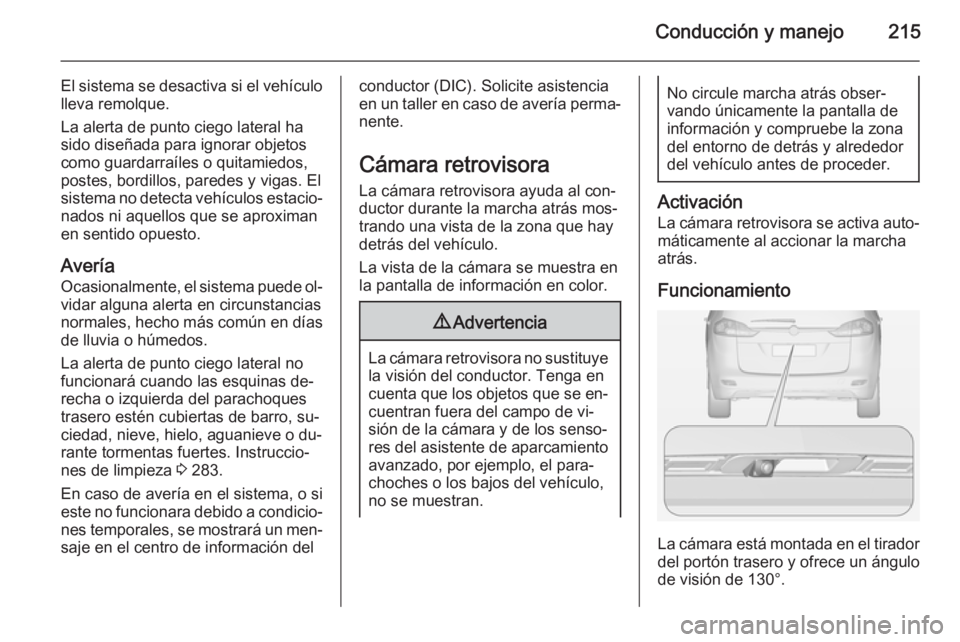

El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximanen sentido opuesto.
Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 283.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐
saje en el centro de información delconductor (DIC). Solicite asistencia
en un taller en caso de avería perma‐ nente.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.

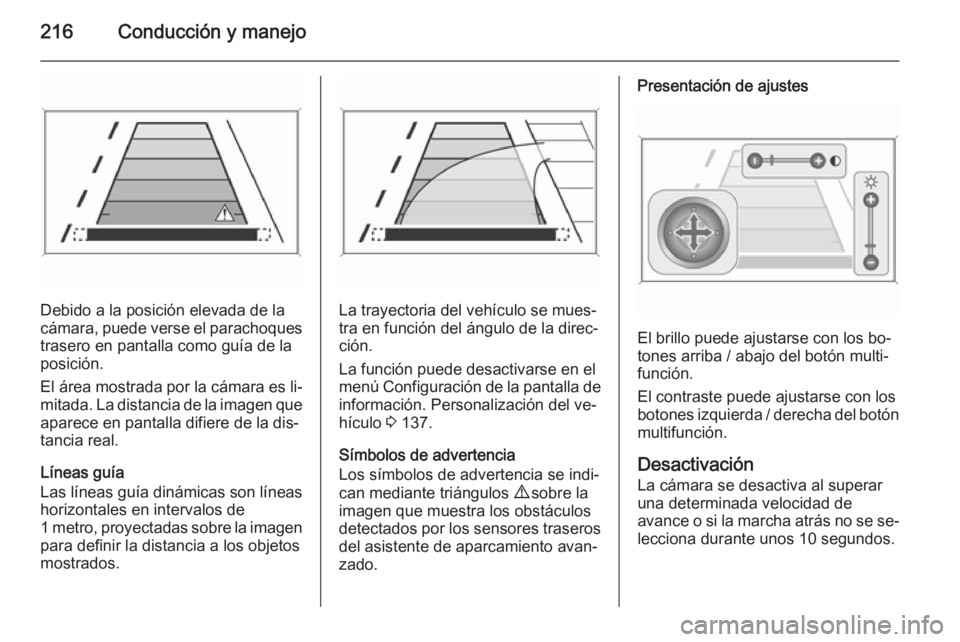

216Conducción y manejo
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 137.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros
del asistente de aparcamiento avan‐
zado.
Presentación de ajustes
El brillo puede ajustarse con los bo‐
tones arriba / abajo del botón multi‐
función.
El contraste puede ajustarse con los
botones izquierda / derecha del botón
multifunción.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.

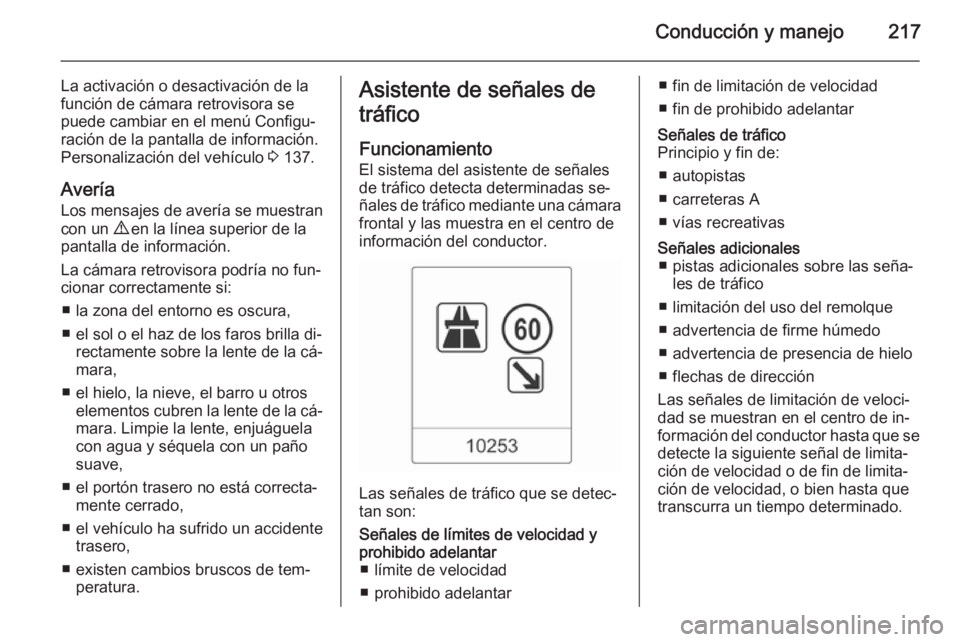

Conducción y manejo217
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 137.
Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
■ la zona del entorno es oscura,
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara,
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguelacon agua y séquela con un paño
suave,
■ el portón trasero no está correcta‐ mente cerrado,
■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.Asistente de señales de
tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ■ límite de velocidad
■ prohibido adelantar■ fin de limitación de velocidad
■ fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
■ autopistas
■ carreteras A
■ vías recreativasSeñales adicionales ■ pistas adicionales sobre las seña‐ les de tráfico
■ limitación del uso del remolque
■ advertencia de firme húmedo
■ advertencia de presencia de hielo
■ flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.

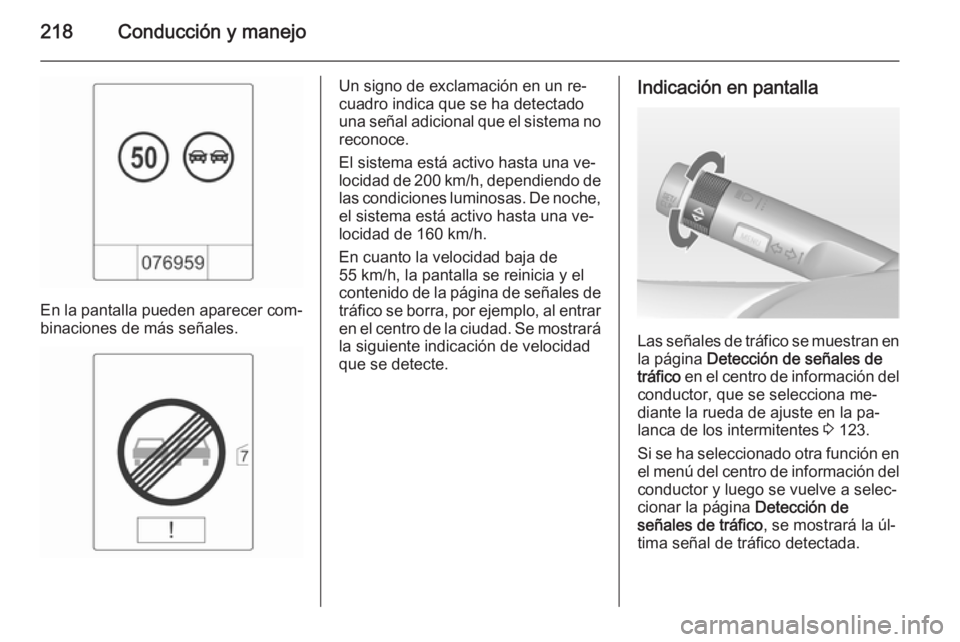

218Conducción y manejo
En la pantalla pueden aparecer com‐
binaciones de más señales.
Un signo de exclamación en un re‐
cuadro indica que se ha detectado
una señal adicional que el sistema no reconoce.
El sistema está activo hasta una ve‐
locidad de 200 km/h, dependiendo de las condiciones luminosas. De noche,
el sistema está activo hasta una ve‐
locidad de 160 km/h.
En cuanto la velocidad baja de
55 km/h, la pantalla se reinicia y el
contenido de la página de señales de tráfico se borra, por ejemplo, al entrar
en el centro de la ciudad. Se mostrará la siguiente indicación de velocidad
que se detecte.Indicación en pantalla
Las señales de tráfico se muestran en la página Detección de señales de
tráfico en el centro de información del
conductor, que se selecciona me‐
diante la rueda de ajuste en la pa‐
lanca de los intermitentes 3 123.
Si se ha seleccionado otra función en el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la úl‐
tima señal de tráfico detectada.
