206Condução e funcionamento

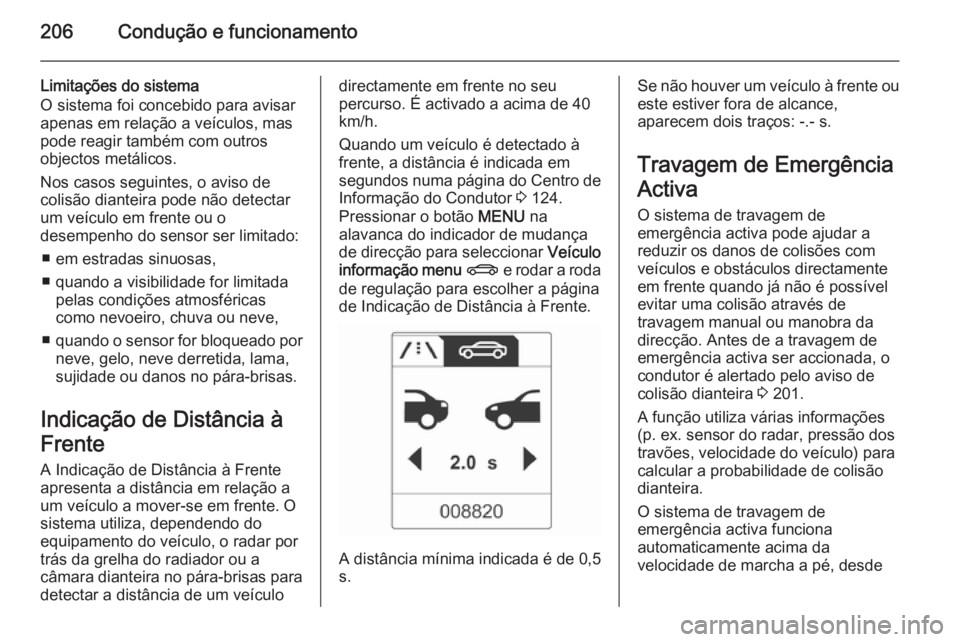

Limitações do sistema
O sistema foi concebido para avisar
apenas em relação a veículos, mas
pode reagir também com outros
objectos metálicos.
Nos casos seguintes, o aviso de
colisão dianteira pode não detectar
um veículo em frente ou o
desempenho do sensor ser limitado:
■ em estradas sinuosas,
■ quando a visibilidade for limitada pelas condições atmosféricas
como nevoeiro, chuva ou neve,
■ quando o sensor for bloqueado por
neve, gelo, neve derretida, lama,
sujidade ou danos no pára-brisas.
Indicação de Distância à Frente
A Indicação de Distância à Frente
apresenta a distância em relação a
um veículo a mover-se em frente. O
sistema utiliza, dependendo do
equipamento do veículo, o radar por
trás da grelha do radiador ou a
câmara dianteira no pára-brisas para detectar a distância de um veículodirectamente em frente no seu
percurso. É activado a acima de 40
km/h.
Quando um veículo é detectado à
frente, a distância é indicada em
segundos numa página do Centro de
Informação do Condutor 3 124.
Pressionar o botão MENU na
alavanca do indicador de mudança
de direcção para seleccionar Veículo
informação menu X e rodar a roda
de regulação para escolher a página
de Indicação de Distância à Frente.
A distância mínima indicada é de 0,5
s.
Se não houver um veículo à frente ou
este estiver fora de alcance,
aparecem dois traços: -.- s.
Travagem de Emergência
Activa O sistema de travagem de
emergência activa pode ajudar a
reduzir os danos de colisões com
veículos e obstáculos directamente
em frente quando já não é possível
evitar uma colisão através de
travagem manual ou manobra da
direcção. Antes de a travagem de
emergência activa ser accionada, o
condutor é alertado pelo aviso de
colisão dianteira 3 201.
A função utiliza várias informações
(p. ex. sensor do radar, pressão dos
travões, velocidade do veículo) para
calcular a probabilidade de colisão
dianteira.
O sistema de travagem de
emergência activa funciona
automaticamente acima da
velocidade de marcha a pé, desde

208Condução e funcionamentopara funcionar com todos os
ocupantes a usar cinto de
segurança.
Limitações do sistema
A travagem de emergência activa
tem uma função limitada ou
inexistente com chuva, neve ou muita sujidade, pois o sensor do radar pode
ficar tapado por uma película de
água, pó, gelo ou neve. Em caso de
bloqueio do sensor, limpar a tampa
do sensor.
Em casos raros, o sistema de
travagem de emergência activa pode accionar uma curta travagem,
automática em situações que
parecem desnecessárias, por
exemplo, devido a sinais de trânsito
numa curva ou veículos noutra faixa.
Trata-se de um funcionamento
aceitável, o veículo não precisa de
assistência técnica. Aplicar o pedal
do acelerador com firmeza para
cancelar a travagem automática.
Definições
As configurações podem ser
alteradas no menu Preparação
colisão no personalização do veículo,
3 138.

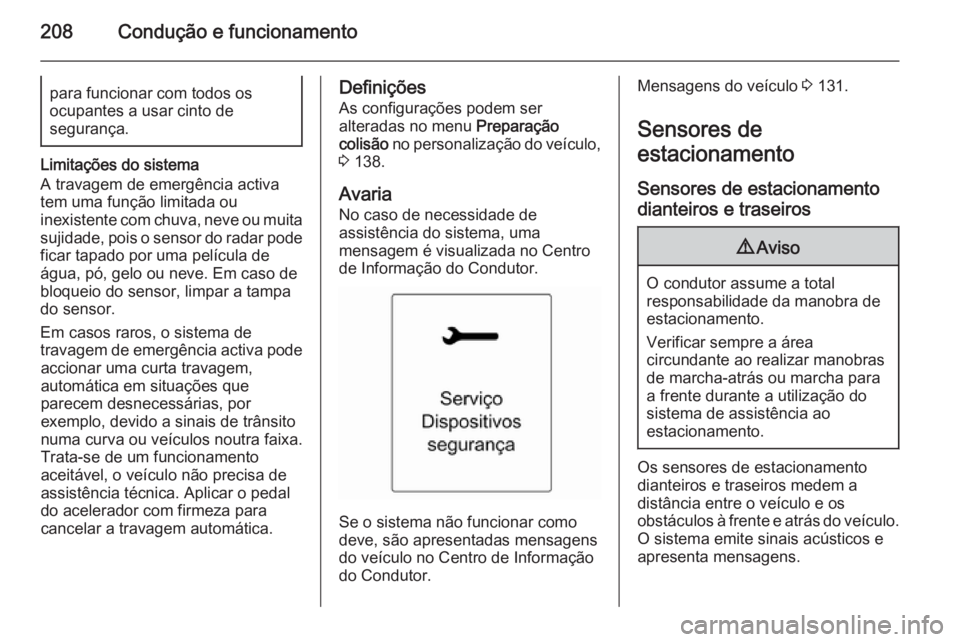

Avaria No caso de necessidade de
assistência do sistema, uma
mensagem é visualizada no Centro
de Informação do Condutor.
Se o sistema não funcionar como
deve, são apresentadas mensagens
do veículo no Centro de Informação
do Condutor.
Mensagens do veículo 3 131.
Sensores de
estacionamento
Sensores de estacionamento dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente e atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.

Condução e funcionamento209

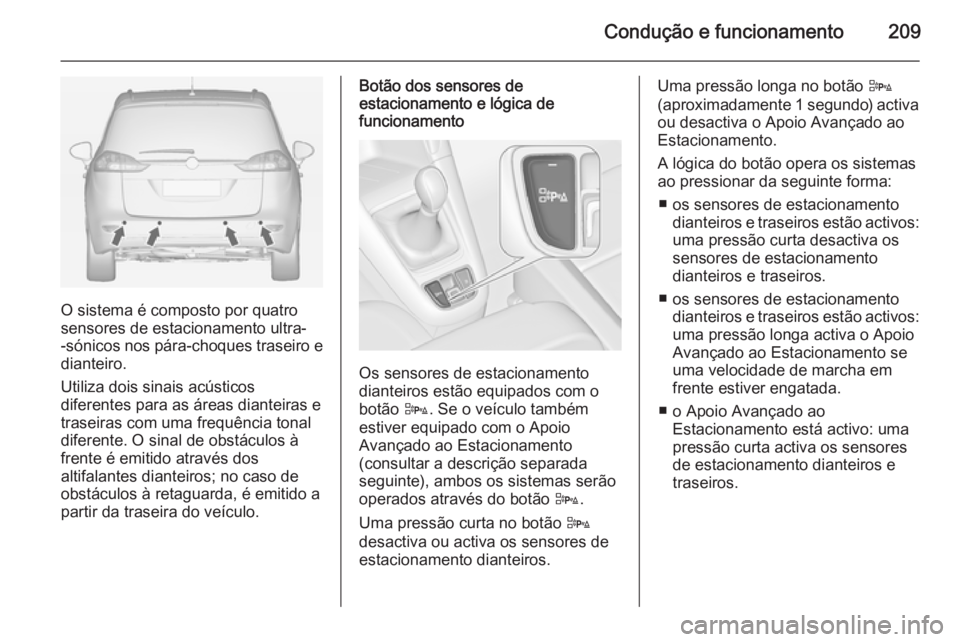

O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente. O sinal de obstáculos à
frente é emitido através dos
altifalantes dianteiros; no caso de
obstáculos à retaguarda, é emitido a
partir da traseira do veículo.
Botão dos sensores de
estacionamento e lógica de
funcionamento
Os sensores de estacionamento
dianteiros estão equipados com o
botão D. Se o veículo também
estiver equipado com o Apoio
Avançado ao Estacionamento
(consultar a descrição separada
seguinte), ambos os sistemas serão
operados através do botão D.
Uma pressão curta no botão D
desactiva ou activa os sensores de estacionamento dianteiros.
Uma pressão longa no botão D
(aproximadamente 1 segundo) activa
ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ os sensores de estacionamento dianteiros e traseiros estão activos:uma pressão curta desactiva ossensores de estacionamento
dianteiros e traseiros.
■ os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão longa activa o Apoio
Avançado ao Estacionamento se
uma velocidade de marcha em
frente estiver engatada.
■ o Apoio Avançado ao Estacionamento está activo: umapressão curta activa os sensores
de estacionamento dianteiros e
traseiros.

210Condução e funcionamento
■ o Apoio Avançado aoEstacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
■ o Apoio Avançado ao Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos os
sistemas.
Activação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Os sensores de estacionamento
dianteiros também são desactivados
automaticamente a uma velocidade acima de 11 km/h.
Um LED aceso no botão do Apoio ao estacionamento D indica que o
sistema está pronto a funcionar.
Se o veículo exceder uma velocidade
de 11 km/h, os sensores de
estacionamento dianteiros são
desactivados. Os sensores deestacionamento dianteiros são
reactivados sempre que a velocidade do veículo desce abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo. Consoante o lado
do veículo que se encontra mais
próximo de um obstáculo, serão
ouvidos sinais acústicos de aviso no
lado respectivo do veículo. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Além disso, a distância aos
obstáculos poderá ser mostrada no
Centro de Informação do Condutor
3 124.

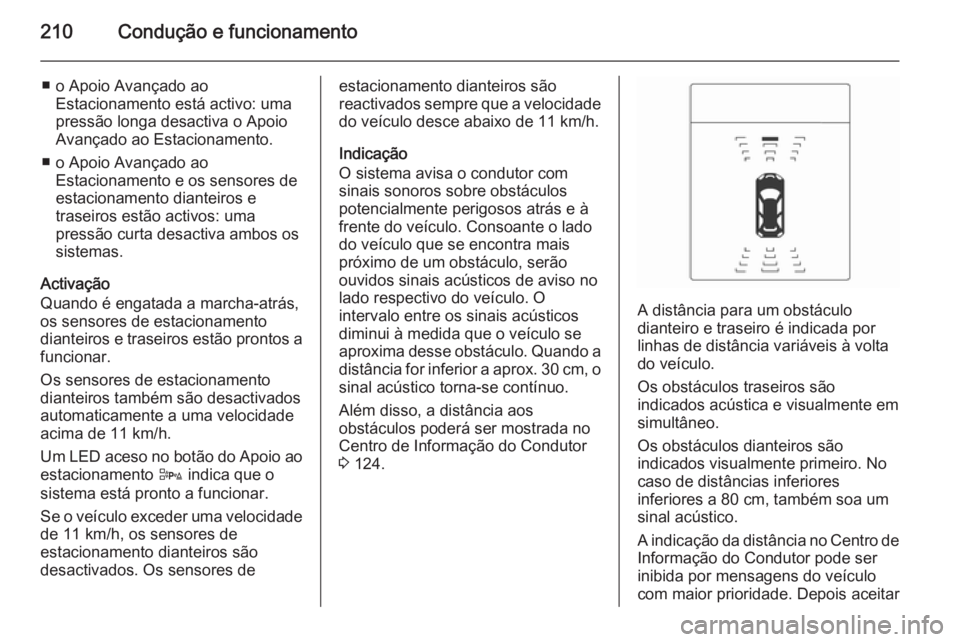

A distância para um obstáculo
dianteiro e traseiro é indicada por
linhas de distância variáveis à volta
do veículo.
Os obstáculos traseiros são
indicados acústica e visualmente em
simultâneo.
Os obstáculos dianteiros são
indicados visualmente primeiro. No
caso de distâncias inferiores
inferiores a 80 cm, também soa um sinal acústico.
A indicação da distância no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois aceitar

Condução e funcionamento211

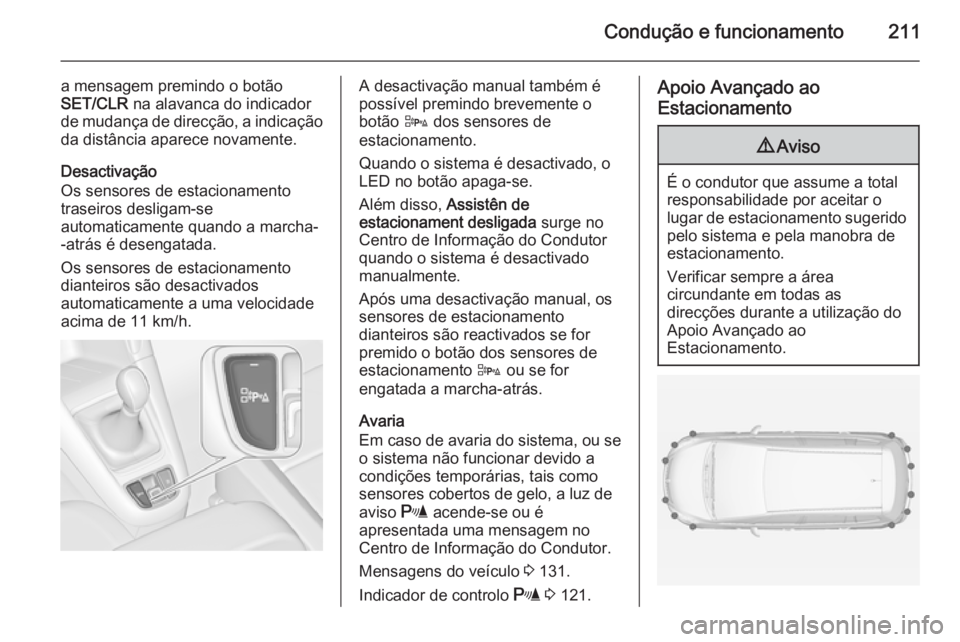

a mensagem premindo o botão
SET/CLR na alavanca do indicador
de mudança de direcção, a indicação
da distância aparece novamente.
Desactivação
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.A desactivação manual também é
possível premindo brevemente o
botão D dos sensores de
estacionamento.
Quando o sistema é desactivado, o
LED no botão apaga-se.
Além disso, Assistên de
estacionament desligada surge no
Centro de Informação do Condutor
quando o sistema é desactivado
manualmente.
Após uma desactivação manual, os
sensores de estacionamento
dianteiros são reactivados se for
premido o botão dos sensores de
estacionamento D ou se for
engatada a marcha-atrás.
Avaria
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, tais como
sensores cobertos de gelo, a luz de
aviso r acende-se ou é
apresentada uma mensagem no
Centro de Informação do Condutor.
Mensagens do veículo 3 131.
Indicador de controlo r 3 121.Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.

212Condução e funcionamento

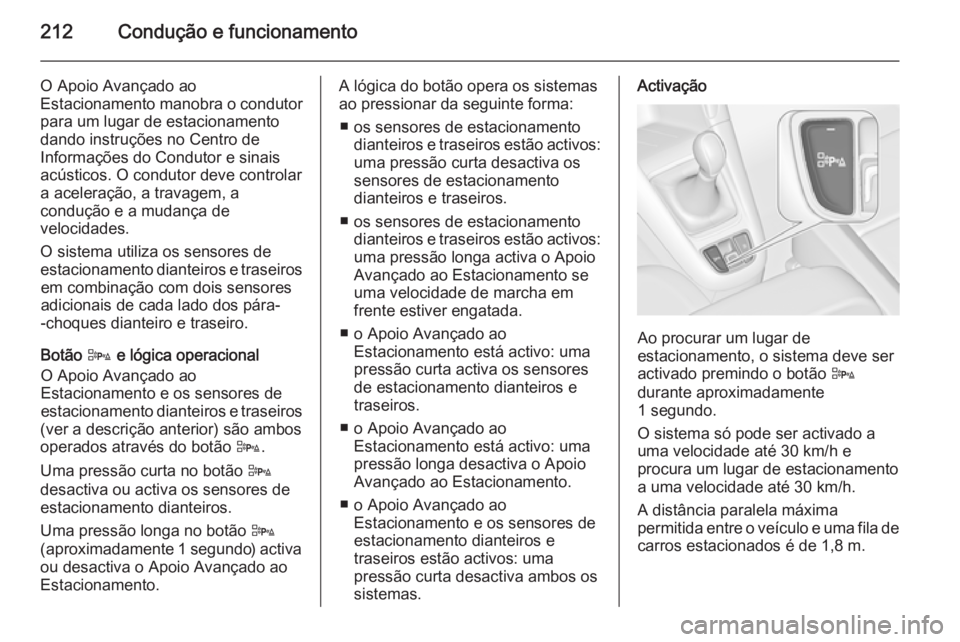

O Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
dando instruções no Centro de
Informações do Condutor e sinais acústicos. O condutor deve controlar
a aceleração, a travagem, a
condução e a mudança de
velocidades.
O sistema utiliza os sensores de
estacionamento dianteiros e traseiros em combinação com dois sensores
adicionais de cada lado dos pára-
-choques dianteiro e traseiro.
Botão D e lógica operacional
O Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e traseiros
(ver a descrição anterior) são ambos
operados através do botão D.
Uma pressão curta no botão D
desactiva ou activa os sensores de estacionamento dianteiros.
Uma pressão longa no botão D
(aproximadamente 1 segundo) activa
ou desactiva o Apoio Avançado ao
Estacionamento.A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão curta desactiva os sensores de estacionamento
dianteiros e traseiros.
■ os sensores de estacionamento dianteiros e traseiros estão activos:uma pressão longa activa o Apoio
Avançado ao Estacionamento se
uma velocidade de marcha em
frente estiver engatada.
■ o Apoio Avançado ao Estacionamento está activo: umapressão curta activa os sensores
de estacionamento dianteiros e
traseiros.
■ o Apoio Avançado ao Estacionamento está activo: uma
pressão longa desactiva o Apoio
Avançado ao Estacionamento.
■ o Apoio Avançado ao Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos os sistemas.Activação
Ao procurar um lugar de
estacionamento, o sistema deve ser activado premindo o botão D
durante aproximadamente
1 segundo.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de carros estacionados é de 1,8 m.

214Condução e funcionamento

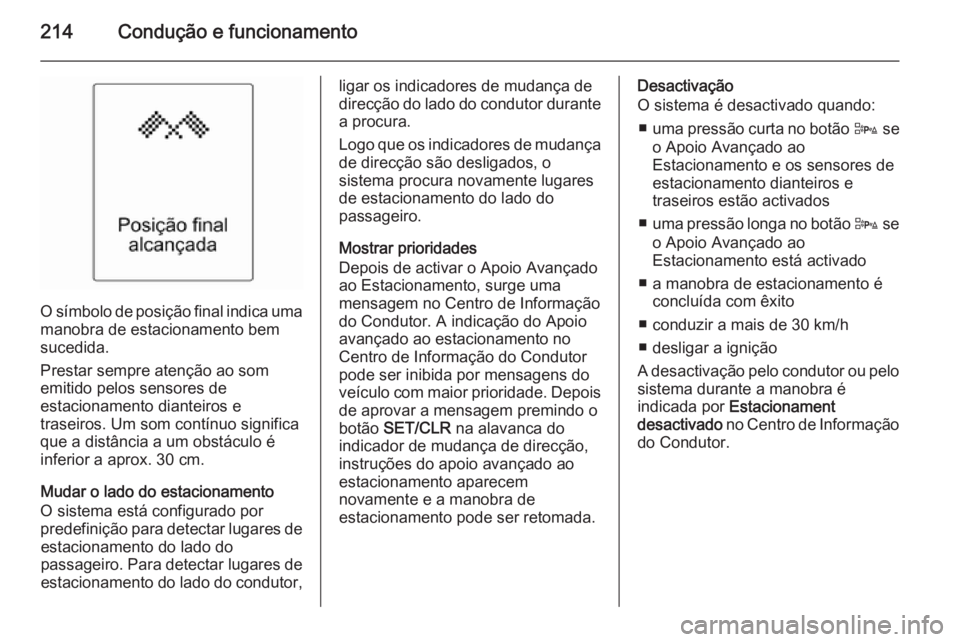

O símbolo de posição final indica uma
manobra de estacionamento bem
sucedida.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo significa que a distância a um obstáculo é
inferior a aprox. 30 cm.
Mudar o lado do estacionamento
O sistema está configurado por
predefinição para detectar lugares de estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento do lado do condutor,
ligar os indicadores de mudança de
direcção do lado do condutor durante
a procura.
Logo que os indicadores de mudança de direcção são desligados, o
sistema procura novamente lugares
de estacionamento do lado do
passageiro.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aprovar a mensagem premindo o
botão SET/CLR na alavanca do
indicador de mudança de direcção,
instruções do apoio avançado ao
estacionamento aparecem
novamente e a manobra de
estacionamento pode ser retomada.Desactivação
O sistema é desactivado quando:
■ uma pressão curta no botão D se
o Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activados
■ uma pressão longa no botão D se
o Apoio Avançado ao
Estacionamento está activado
■ a manobra de estacionamento é concluída com êxito
■ conduzir a mais de 30 km/h
■ desligar a ignição
A desactivação pelo condutor ou pelo sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.

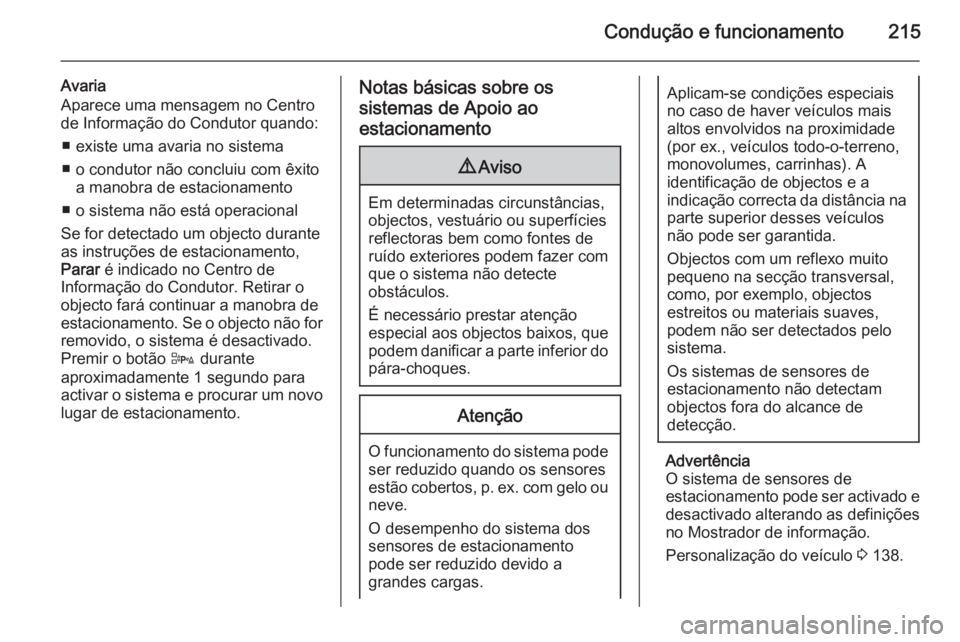

Condução e funcionamento215
Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
■ existe uma avaria no sistema
■ o condutor não concluiu com êxito a manobra de estacionamento
■ o sistema não está operacional
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Premir o botão D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo lugar de estacionamento.Notas básicas sobre os
sistemas de Apoio ao
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de sensores de
estacionamento pode ser activado e
desactivado alterando as definições no Mostrador de informação.
Personalização do veículo 3 138.

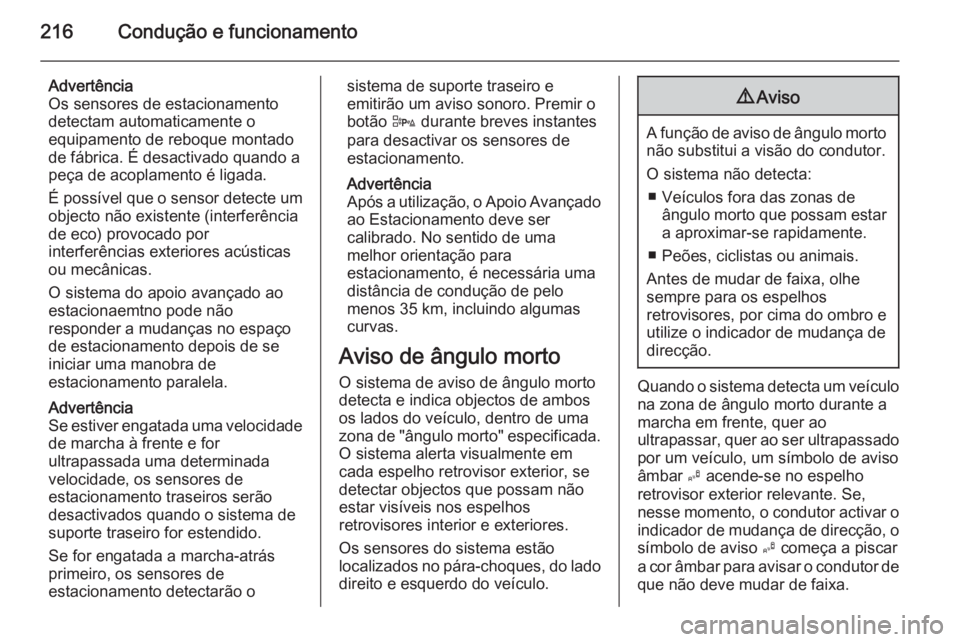

216Condução e funcionamento
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Se estiver engatada uma velocidade de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão osistema de suporte traseiro e
emitirão um aviso sonoro. Premir o
botão D durante breves instantes
para desactivar os sensores de
estacionamento.
Advertência
Após a utilização, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma distância de condução de pelo
menos 35 km, incluindo algumas
curvas.
Aviso de ângulo morto O sistema de aviso de ângulo mortodetecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta: ■ Veículos fora das zonas de ângulo morto que possam estar
a aproximar-se rapidamente.
■ Peões, ciclistas ou animais.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.

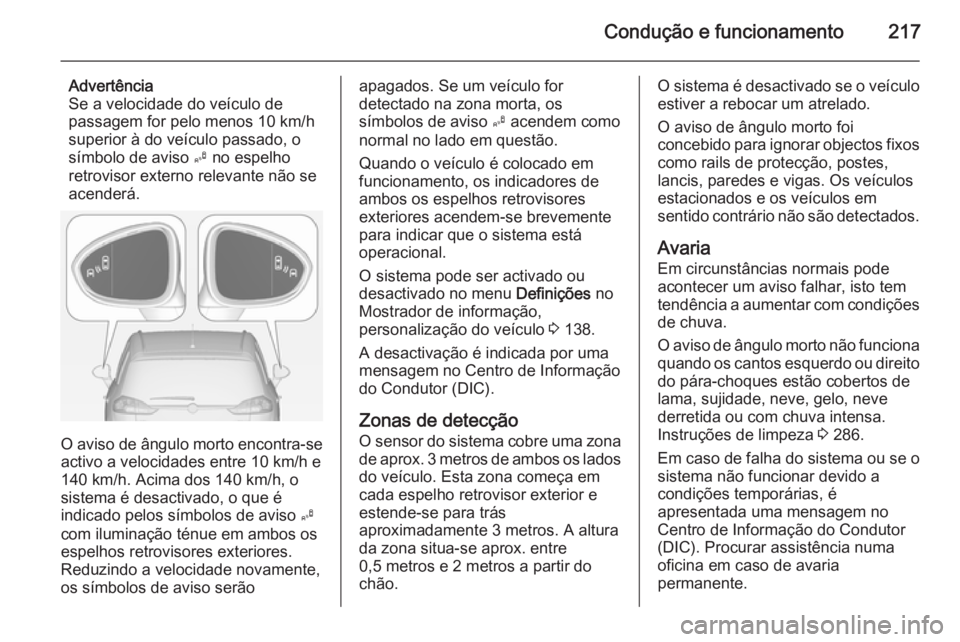

Condução e funcionamento217
Advertência
Se a velocidade do veículo de
passagem for pelo menos 10 km/h
superior à do veículo passado, o
símbolo de aviso B no espelho
retrovisor externo relevante não se
acenderá.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 138.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor (DIC).
Zonas de detecção O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos
como rails de protecção, postes,
lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 286.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor
(DIC). Procurar assistência numa
oficina em caso de avaria
permanente.
