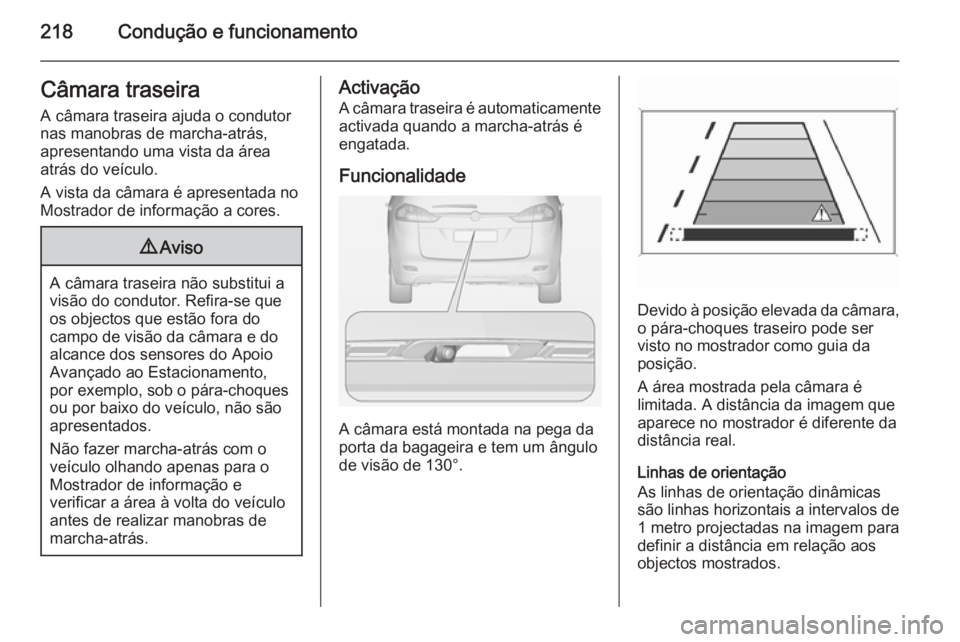

218Condução e funcionamentoCâmara traseiraA câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada na pega da
porta da bagageira e tem um ângulo
de visão de 130°.
Devido à posição elevada da câmara, o pára-choques traseiro pode ser
visto no mostrador como guia da
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.

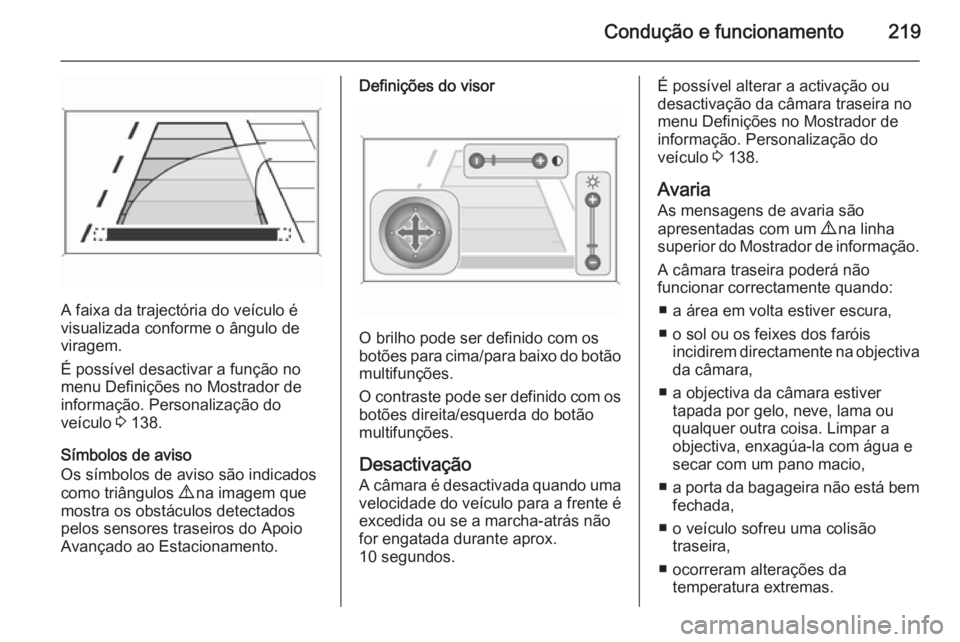

Condução e funcionamento219
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
É possível desactivar a função no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 138.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem que
mostra os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Definições do visor
O brilho pode ser definido com os
botões para cima/para baixo do botão
multifunções.
O contraste pode ser definido com os
botões direita/esquerda do botão
multifunções.
DesactivaçãoA câmara é desactivada quando uma
velocidade do veículo para a frente é
excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
É possível alterar a activação ou
desactivação da câmara traseira no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 138.
Avaria As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
■ a área em volta estiver escura,
■ o sol ou os feixes dos faróis incidirem directamente na objectiva
da câmara,
■ a objectiva da câmara estiver tapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água e
secar com um pano macio,
■ a porta da bagageira não está bem
fechada,
■ o veículo sofreu uma colisão traseira,
■ ocorreram alterações da temperatura extremas.

Conservação do veículo261
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento dos espelhos,
sistema de alarme anti-roubo7Controlo da ventoinha, módulo
de controlo do motor, módulo de controlo da caixa de velocidades8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior,
sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central

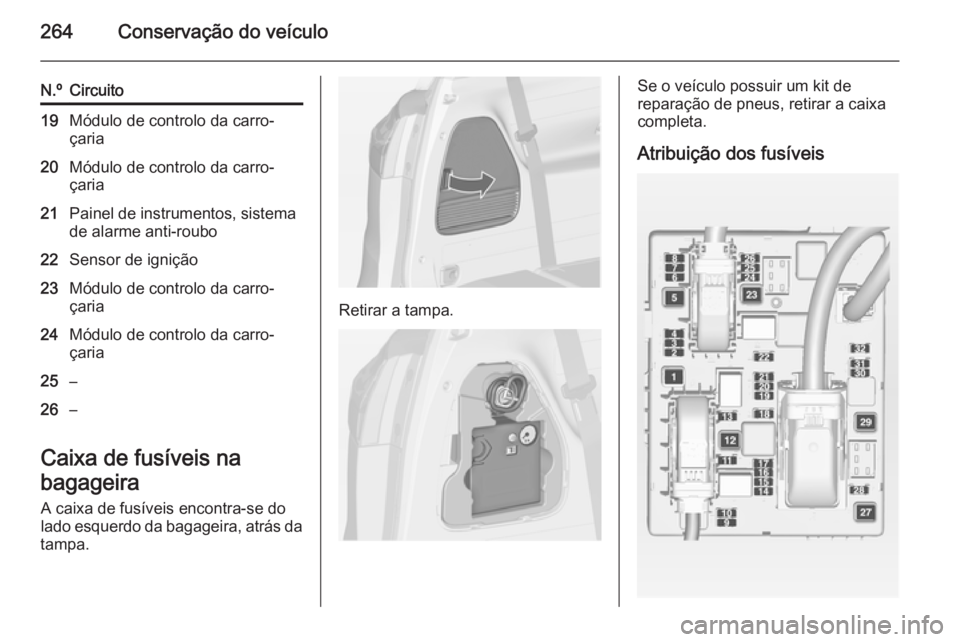

264Conservação do veículo
N.ºCircuito19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos, sistema de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26–
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.
Atribuição dos fusíveis

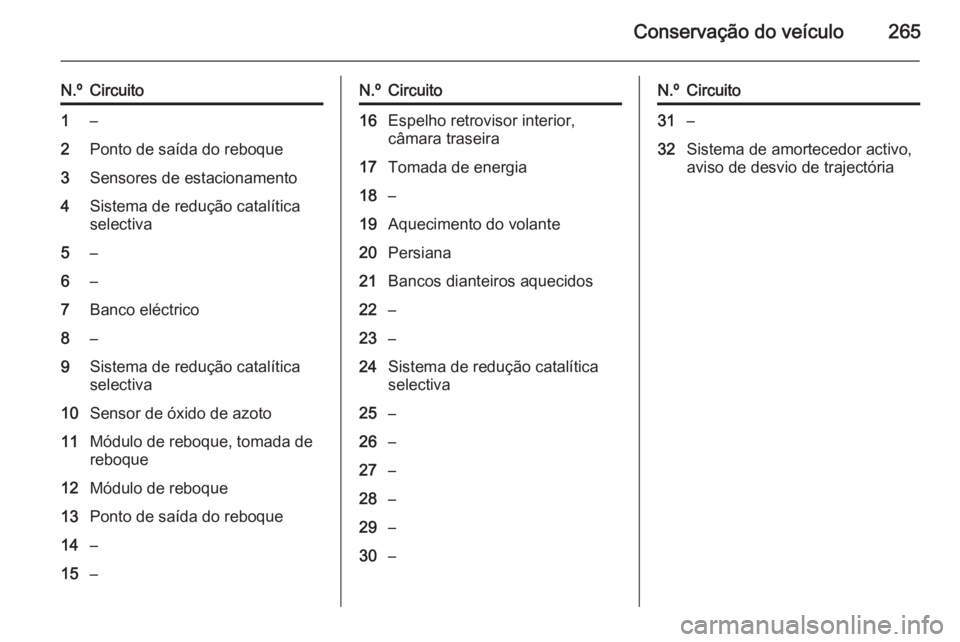

Conservação do veículo265
N.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque, tomada de
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho retrovisor interior,
câmara traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortecedor activo,
aviso de desvio de trajectória

268Conservação do veículoSistema de controlo da
pressão dos pneus O sistema de monitorização da
pressão dos pneus (TPMS) verifica a
pressão dos quatro pneus uma vez
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.

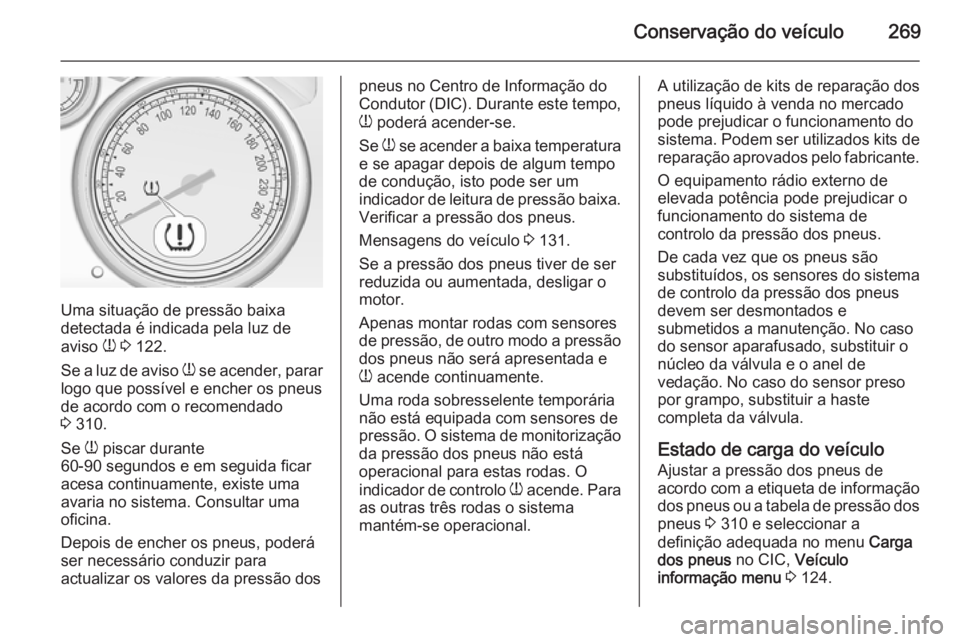

Conservação do veículo269
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 122.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 310.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa. Verificar a pressão dos pneus.
Mensagens do veículo 3 131.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 310 e seleccionar a
definição adequada no menu Carga
dos pneus no CIC, Veículo
informação menu 3 124.

270Conservação do veículo
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Processo de Correspondência do Sensor TPMS
Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia e a mensagem ou código de aviso deverão apagar no
próximo ciclo de ignição. A
correspondência dos sensores com
as posições dos pneus/rodas é
efectuada utilizando uma ferramenta
de reprogramação TPMS, pela
seguinte ordem: pneu dianteiro do
lado esquerdo, pneu dianteiro do lado
direito, pneu traseiro do lado direito e
pneu traseiro do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o serviço ou para adquirir uma
ferramenta de nova memorização.
São dados 2 minutos para fazer
corresponder a posição do primeiro
pneu/roda e 5 minutos no total para
fazer corresponder as quatroposições dos pneus/rodas. Caso
demore mais tempo, o processo de correspondência pára e tem de ser
reiniciado.
O processo de correspondência do sensor TPMS consiste em:
1. Aplicar o travão de mão; nos veículos equipados com caixa develocidades automática, colocar a alavanca selectora na posição P.
2. Ligue a ignição.
3. Usar o botão MENU na alavanca
de indicação de mudança de
direcção para seleccionar Menu
de informação do veículo no
Centro de Informação do
Condutor (DIC).
4. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
5. Pressionar o botão SET/CLR
para iniciar o processo de
correspondência do pneu. Deverá
surgir uma mensagem a pedir
aceitação do processo.

Conservação do veículo271
6. Pressionar novamente o botãoSET/CLR para confirmar a
selecção. A buzina toca duas
vezes para sinalizar que o
receptor está em modo de
memorização.
7. Começar pelo lado dianteiro do lado esquerdo.
8. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida pressionar o botão para activar o sensor
TPMS. Um toque curto da buzina
confirma que o código de
identificação do sensor foi feito
corresponder com aquela posição
do pneu e roda.
9. Passar ao pneu dianteiro do lado direito e repetir o procedimento
indicado no Passo 8.
10. Passar ao pneu traseiro dianteiro do lado direito e repetir o
procedimento indicado no
Passo 8.
11. Passar ao pneu traseiro do lado esquerdo e repetir o
procedimento indicado noPasso 8. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com o
pneu traseiro do lado esquerdo e
que o processo de
correspondência dos sensores
TPMS já não está activo.
12. Desligar a ignição.
13. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de pressão
dos pneus.
14. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 124.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão dos pneus aumentam.
O valor da pressão dos pneus
apresentado no CIC mostra a
pressão actual dos pneus. Assim, é
importante verificar a pressão com os pneus frios.Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do relevo for de
2-3 mm (4 mm para pneus de
Inverno).
Por razões de segurança,
recomenda-se que a profundidade do relevo dos pneus num eixo não tenha
uma variação superior a 2 mm.
A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido

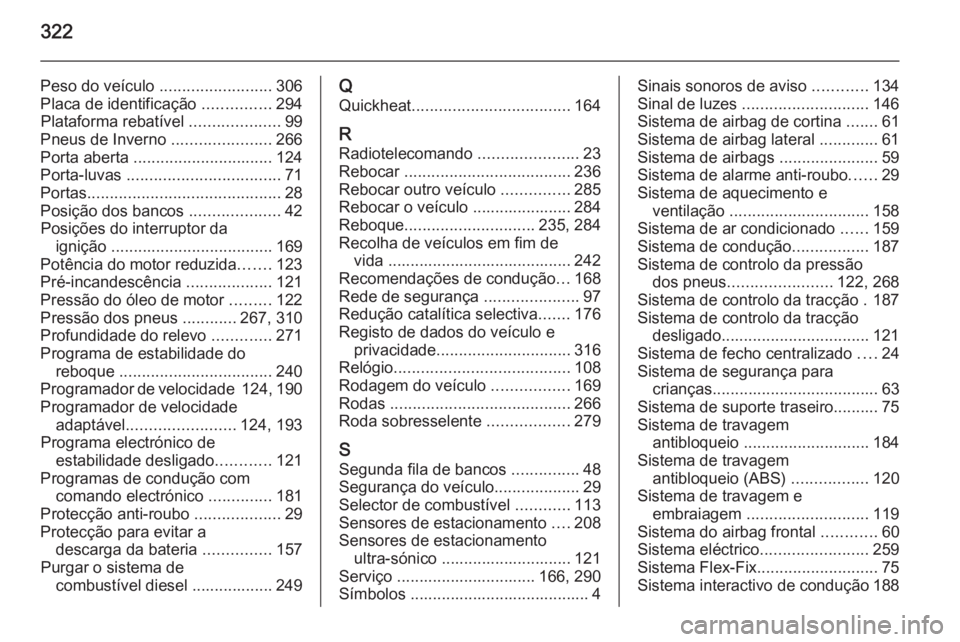

322
Peso do veículo .........................306
Placa de identificação ...............294
Plataforma rebatível ....................99
Pneus de Inverno ......................266
Porta aberta ............................... 124
Porta-luvas .................................. 71
Portas ........................................... 28
Posição dos bancos ....................42
Posições do interruptor da ignição .................................... 169
Potência do motor reduzida .......123
Pré-incandescência ...................121
Pressão do óleo de motor .........122
Pressão dos pneus ............267, 310
Profundidade do relevo .............271
Programa de estabilidade do reboque .................................. 240
Programador de velocidade 124, 190
Programador de velocidade adaptável ........................ 124, 193
Programa electrónico de estabilidade desligado ............121
Programas de condução com comando electrónico ..............181
Protecção anti-roubo ...................29
Protecção para evitar a descarga da bateria ...............157
Purgar o sistema de combustível diesel .................. 249Q
Quickheat ................................... 164
R Radiotelecomando ......................23
Rebocar ..................................... 236
Rebocar outro veículo ...............285
Rebocar o veículo ...................... 284
Reboque ............................. 235, 284
Recolha de veículos em fim de vida ......................................... 242
Recomendações de condução ...168
Rede de segurança .....................97
Redução catalítica selectiva .......176
Registo de dados do veículo e privacidade .............................. 316
Relógio ....................................... 108
Rodagem do veículo .................169
Rodas ........................................ 266
Roda sobresselente ..................279
S Segunda fila de bancos ...............48
Segurança do veículo ...................29
Selector de combustível ............113
Sensores de estacionamento ....208
Sensores de estacionamento ultra-sónico ............................. 121
Serviço ............................... 166, 290
Símbolos ........................................ 4Sinais sonoros de aviso ............134
Sinal de luzes ............................ 146
Sistema de airbag de cortina .......61
Sistema de airbag lateral .............61
Sistema de airbags ......................59
Sistema de alarme anti-roubo ......29
Sistema de aquecimento e ventilação ............................... 158
Sistema de ar condicionado ......159
Sistema de condução .................187
Sistema de controlo da pressão dos pneus ....................... 122, 268
Sistema de controlo da tracção . 187
Sistema de controlo da tracção desligado ................................. 121
Sistema de fecho centralizado ....24
Sistema de segurança para crianças ..................................... 63
Sistema de suporte traseiro.......... 75
Sistema de travagem antibloqueio ............................ 184
Sistema de travagem antibloqueio (ABS) .................120
Sistema de travagem e embraiagem ........................... 119
Sistema do airbag frontal ............60
Sistema eléctrico ........................259
Sistema Flex-Fix ........................... 75
Sistema interactivo de condução 188
