Rangement69
Retirer le porte-gobelets
Tirer la manette à l'avant du porte-go‐
belets et le retirer verticalement de la console.
Le remontage s'effectue dans l'ordre
inverse.
Remarque
Poser le porte-gobelet dans la direc‐
tion indiquée sur l'illustration. Sinon
il ne s'engagera pas correctement.
Porte-gobelets arrière
Un porte-gobelets supplémentaire
est disposé entre les sièges de la troi‐ sième rangée.
Porte-bouteille
Les pochettes des portes avant et ar‐ rière sont conçues pour ranger des
bouteilles.
Rangement à l'avant
Un espace de rangement est disposé
à côté du volant.
Rangement dans le
panneau de porte
De petites pochettes sont arrangées
dans le panneau de garniture de
porte avant pour ranger par ex. des
téléphones portables.

70RangementVide-poches de pavillon
Appuyer sur le bouton pour ouvrir la
boîte de rangement.
La boîte peut être chargée jusqu'à un maximum de 0,2 kg.
Vide-poches sous le siège
Boîte de rangement
Une boîte de rangement est disposée sous le siège du passager. Faire glis‐
ser la molette pour ouvrir ou fermer la
boîte. Charge maximale : 1,5 kg.
Tiroir sous le siège
Appuyer sur le bouton de l'enfonce‐
ment et sortir le tiroir. Charge maxi‐
male : 3 kg Pour fermer, repousser et
engager.

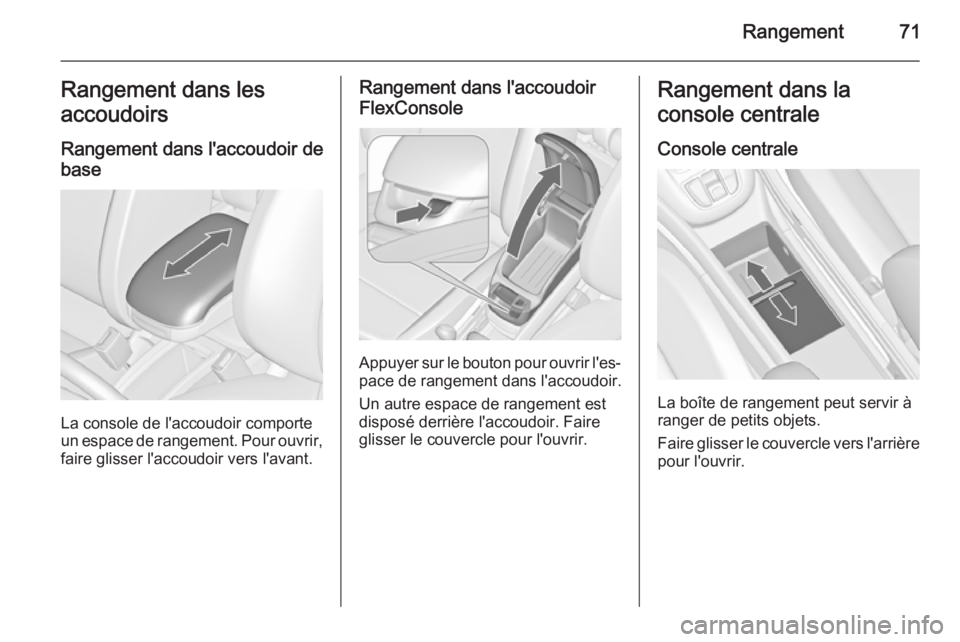

Rangement71Rangement dans les
accoudoirs
Rangement dans l'accoudoir de
base
La console de l'accoudoir comporte
un espace de rangement. Pour ouvrir, faire glisser l'accoudoir vers l'avant.
Rangement dans l'accoudoir
FlexConsole
Appuyer sur le bouton pour ouvrir l'es‐ pace de rangement dans l'accoudoir.
Un autre espace de rangement est
disposé derrière l'accoudoir. Faire
glisser le couvercle pour l'ouvrir.
Rangement dans la
console centrale
Console centrale
La boîte de rangement peut servir à
ranger de petits objets.
Faire glisser le couvercle vers l'arrière
pour l'ouvrir.

72Rangement
Console arrière
Un tiroir de rangement est disposé
sur l'arrière du FlexConsole. Tirer
pour l'ouvrir.
Avertissement
N'est pas destiné aux cendres ou
tout autre article incandescent.
Système de transport
arrière
Système de transport arrière
pour quatre vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer deux
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Il est possible de fixer deux
vélos supplémentaires sur un adap‐
tateur. Le transport d'autres objets
n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 80 kg avec
un adaptateur fixé et de 60 kg sans
l'adaptateur. La charge maximale par
vélo sur le support de transport ex‐
tractible est de 30 kg. Ceci permet la
fixation de vélos électriques sur le
support de transport extractible. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport arrière doit être rétracté
dans le plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.

Rangement73Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe, bosse, etc.
Avertissement
Consulter votre revendeur de vé‐
los avant de fixer des vélos équi‐
pés de cadre en carbone. Les vé‐
los peuvent subir des dommages.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système de transport arrière
se déverrouille et est éjecté hors du
pare-chocs arrière.
Sortir complètement le système de
transport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la poi‐ gnée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.

74Rangement
Déplier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers l'ar‐
rière.
Déplier les feux arrière
Déplier les deux feux arrière.
Verrouillage du système de transport
arrière
Faire pivoter les deux leviers de ser‐
rage latéralement aussi loin que cela est possible.
Dans le cas contraire, un fonctionne‐
ment sûr ne peut être garanti.

Rangement75
Déplier les logements de roue
Déplier les deux logements de roue.
Montage du porte-vélo
Soulever le porte-vélo sur l'arrière (1)
et le tirer vers l'arrière.
Relever le porte-vélo (2).
Pousser le porte-vélo (1) vers le bas
et faire pivoter la poignée (2) vers l'ar‐ rière pour l'engager.
Fixation du premier vélo
1. Faire tourner les pédales à la po‐ sition illustrée et poser le vélo
dans le logement de roue le plus
en avant.
Vérifier que le vélo est posé cen‐
tralement sur les logements de
roue.

76Rangement
2. Fixer l'étrier de montage le pluscourt sur le cadre de vélo. Tourner
le bouton molette dans le sens ho‐
raire pour le fixer.
3. Attacher les deux roues du vélo aux logements de roue en utilisantles dispositifs de retenue par san‐
gle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Fixation de l'adaptateur
Lors du transport de plus de deux vé‐
los, l'adaptateur doit être fixé avant
que le second vélo ne soit fixé.1. Attacher l'adaptateur sur le sys‐ tème de transport arrière comme
illustré.

Rangement77
2.Tourner le levier (1) vers l'avant et
le maintenir, abaisser alors
l'adaptateur (2) sur l'arrière.
3. Relâcher le levier et vérifier si l'adaptateur est correctement en‐
gagé.
4. Passer la sangle attachée à l'adaptateur sous le levier pour
faire revenir le système de trans‐
port arrière. Attacher la sangle.
Fixation de vélos supplémentaires
La fixation de vélos supplémentaires
est faite de la même manière que
pour le premier vélo. Certaines éta‐
pes supplémentaires doivent être pri‐
ses en considération :
1. Avant de poser le vélo, toujours déplier les passages de roue pour
poser le vélo suivant, si besoin
est.
2. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.3. Positionner les vélos sur le sys‐
tème de transport arrière en les
alignant en alternance vers la
gauche ou la droite.
4. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des
vélos ne doivent pas se toucher.
5. Attacher les vélos avec les étriers
de montage et les dispositifs de
retenue par sangle comme cela
est décrit pour le premier vélo.
L'étrier de montage devrait être
fixé en parallèle.
Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le
porte-vélo.
Utiliser l'étrier de montage le plus
long pour fixer le troisième vélo
sur le porte-vélo.

78Rangement
Utiliser l'étrier de montage court
pour fixer le quatrième vélo.
L'étrier doit être fixé entre les ca‐
dres du troisième et quatrième vé‐
los.
6. En plus, attacher les deux roues du quatrième vélo aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour accé‐
der au coffre.
■ Sans l'adaptateur attaché :
Pousser le levier (1) pour désenga‐
ger et le maintenir.
Tirer vers l'arrière le porte-vélo (2)
pour plier le système de transport
arrière.
■ Avec l'adaptateur attaché :9 Attention
Faire attention de désengager le
système de transport arrière, car il basculera vers l'arrière. Risque de
blessure.
Maintenir le cadre (1) du vélo le
plus en arrière avec une main et ti‐
rer sur la boucle (2) pour la désen‐
gager.
