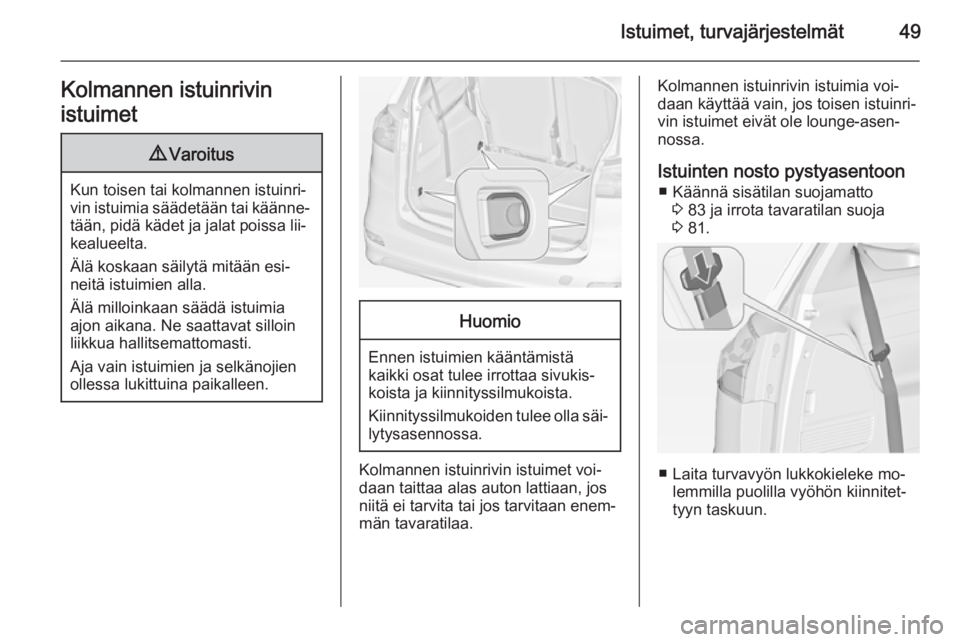

Istuimet, turvajärjestelmät49Kolmannen istuinrivin
istuimet9 Varoitus
Kun toisen tai kolmannen istuinri‐
vin istuimia säädetään tai käänne‐
tään, pidä kädet ja jalat poissa lii‐
kealueelta.
Älä koskaan säilytä mitään esi‐
neitä istuimien alla.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla säi‐ lytysasennossa.
Kolmannen istuinrivin istuimet voi‐
daan taittaa alas auton lattiaan, jos
niitä ei tarvita tai jos tarvitaan enem‐
män tavaratilaa.
Kolmannen istuinrivin istuimia voi‐ daan käyttää vain, jos toisen istuinri‐
vin istuimet eivät ole lounge-asen‐
nossa.
Istuinten nosto pystyasentoon ■ Käännä sisätilan suojamatto 3 83 ja irrota tavaratilan suoja
3 81.
■ Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐
tyyn taskuun.

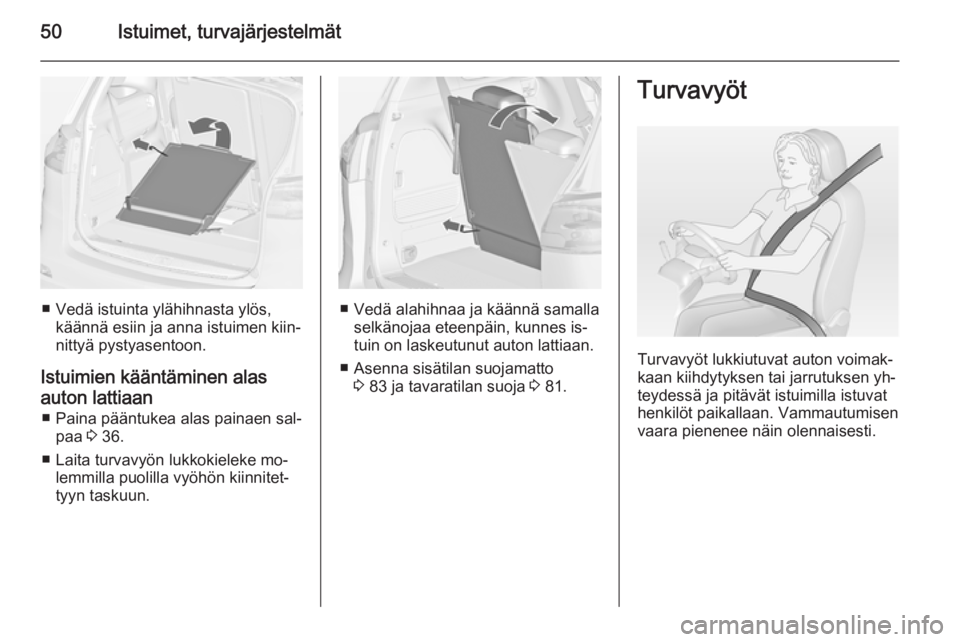

50Istuimet, turvajärjestelmät
■ Vedä istuinta ylähihnasta ylös,käännä esiin ja anna istuimen kiin‐
nittyä pystyasentoon.
Istuimien kääntäminen alas
auton lattiaan ■ Paina pääntukea alas painaen sal‐ paa 3 36.
■ Laita turvavyön lukkokieleke mo‐ lemmilla puolilla vyöhön kiinnitet‐
tyyn taskuun.■ Vedä alahihnaa ja käännä samalla selkänojaa eteenpäin, kunnes is‐
tuin on laskeutunut auton lattiaan.
■ Asenna sisätilan suojamatto 3 83 ja tavaratilan suoja 3 81.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.

Istuimet, turvajärjestelmät519Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden
onnettomuustilanteessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 58.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden, li‐ kaantumisen ja toiminnan suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Jokainen istuin on varustettu turva‐
vyömuistuttimella, etuistuimien koh‐
dalla ilmaisimena toimii merkkivalo
X kierroslukumittarissa 3 108 ja ta‐
kaistuimien kohdalla symboli X tai >
kuljettajan tietokeskuksessa 3 115.
Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa va‐
pautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 109.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitys

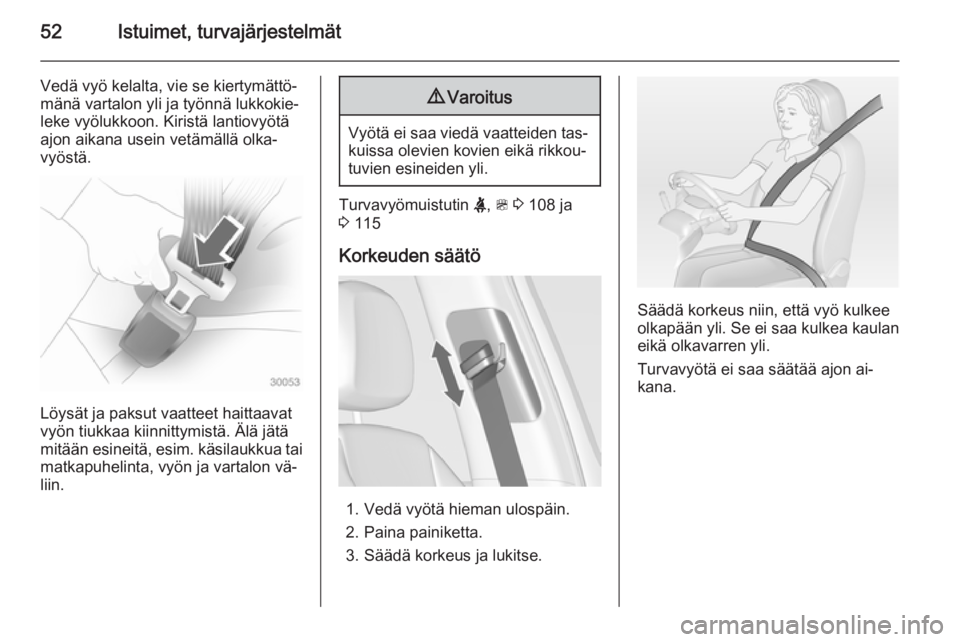

52Istuimet, turvajärjestelmät
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X, > 3 108 ja
3 115
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Paina painiketta.
3. Säädä korkeus ja lukitse.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.

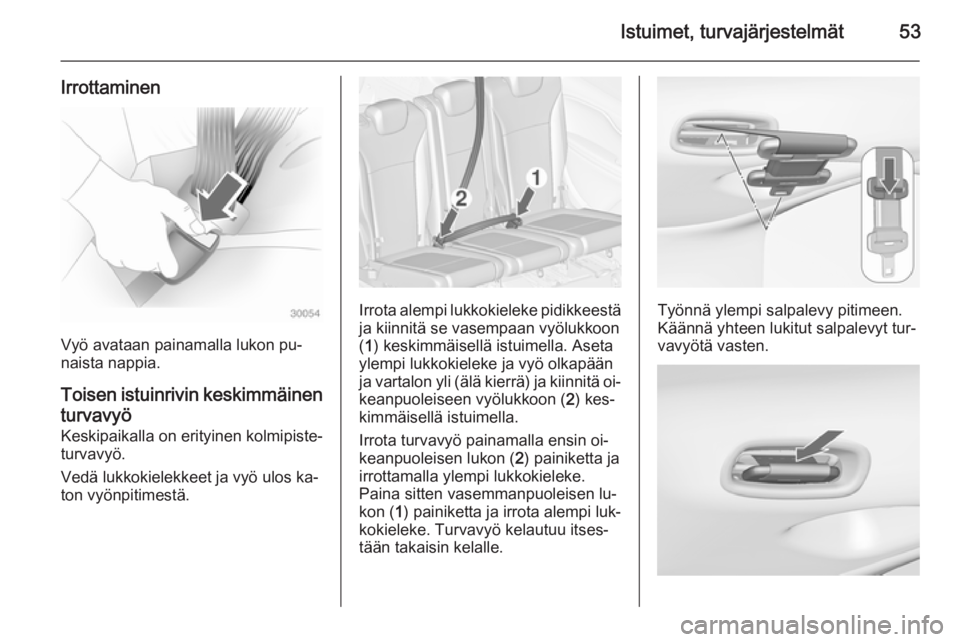

Istuimet, turvajärjestelmät53
Irrottaminen
Vyö avataan painamalla lukon pu‐
naista nappia.
Toisen istuinrivin keskimmäinen turvavyö
Keskipaikalla on erityinen kolmipiste‐ turvavyö.
Vedä lukkokielekkeet ja vyö ulos ka‐
ton vyönpitimestä.
Irrota alempi lukkokieleke pidikkeestä ja kiinnitä se vasempaan vyölukkoon( 1 ) keskimmäisellä istuimella. Aseta
ylempi lukkokieleke ja vyö olkapään
ja vartalon yli (älä kierrä) ja kiinnitä oi‐
keanpuoleiseen vyölukkoon ( 2) kes‐
kimmäisellä istuimella.
Irrota turvavyö painamalla ensin oi‐
keanpuoleisen lukon ( 2) painiketta ja
irrottamalla ylempi lukkokieleke.
Paina sitten vasemmanpuoleisen lu‐
kon ( 1) painiketta ja irrota alempi luk‐
kokieleke. Turvavyö kelautuu itses‐
tään takaisin kelalle.Työnnä ylempi salpalevy pitimeen.
Käännä yhteen lukitut salpalevyt tur‐
vavyötä vasten.

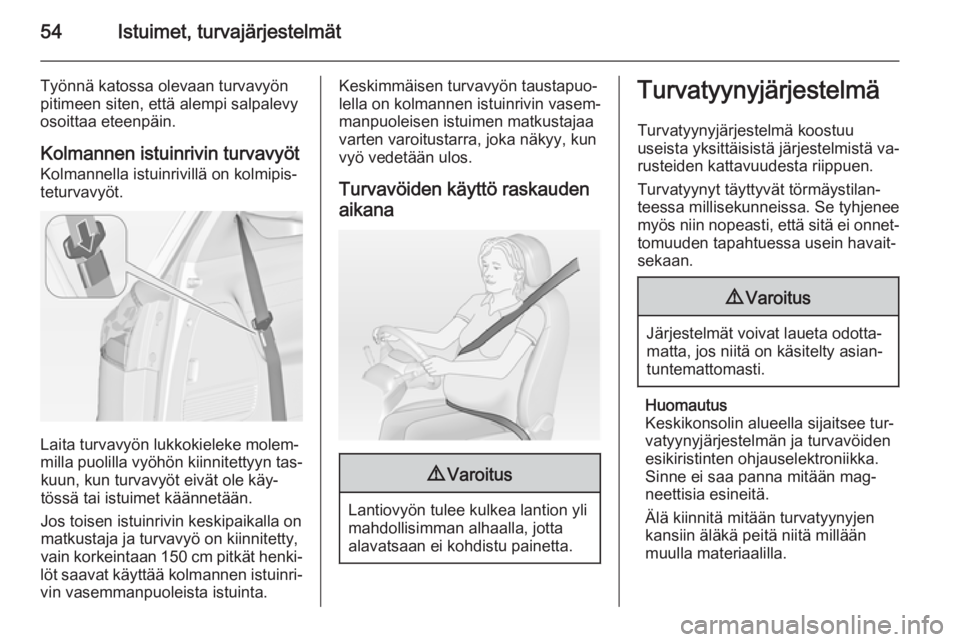

54Istuimet, turvajärjestelmät
Työnnä katossa olevaan turvavyön
pitimeen siten, että alempi salpalevy
osoittaa eteenpäin.
Kolmannen istuinrivin turvavyöt
Kolmannella istuinrivillä on kolmipis‐
teturvavyöt.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun, kun turvavyöt eivät ole käy‐
tössä tai istuimet käännetään.
Jos toisen istuinrivin keskipaikalla on
matkustaja ja turvavyö on kiinnitetty,
vain korkeintaan 150 cm pitkät henki‐
löt saavat käyttää kolmannen istuinri‐ vin vasemmanpuoleista istuinta.
Keskimmäisen turvavyön taustapuo‐
lella on kolmannen istuinrivin vasem‐
manpuoleisen istuimen matkustajaa
varten varoitustarra, joka näkyy, kun
vyö vedetään ulos.
Turvavöiden käyttö raskauden aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristinten ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään turvatyynyjen
kansiin äläkä peitä niitä millään
muulla materiaalilla.

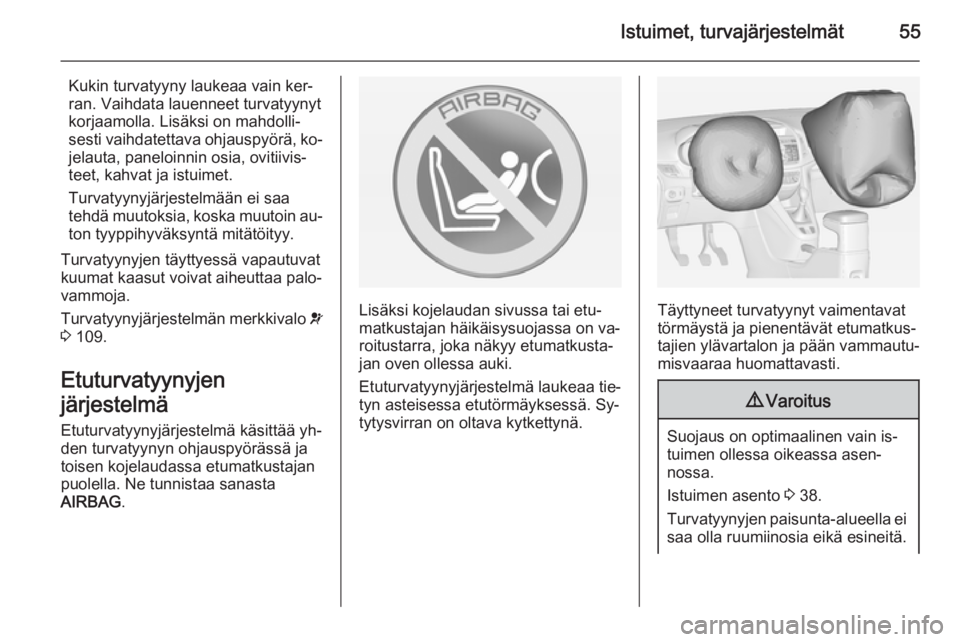

Istuimet, turvajärjestelmät55
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on mahdolli‐
sesti vaihdatettava ohjauspyörä, ko‐ jelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐
ton tyyppihyväksyntä mitätöityy.
Turvatyynyjen täyttyessä vapautuvat
kuumat kaasut voivat aiheuttaa palo‐
vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 109.
Etuturvatyynyjen
järjestelmä
Etuturvatyynyjärjestelmä käsittää yh‐
den turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .
Lisäksi kojelaudan sivussa tai etu‐
matkustajan häikäisysuojassa on va‐
roitustarra, joka näkyy etumatkusta‐
jan oven ollessa auki.
Etuturvatyynyjärjestelmä laukeaa tie‐
tyn asteisessa etutörmäyksessä. Sy‐
tytysvirran on oltava kytkettynä.Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain is‐
tuimen ollessa oikeassa asen‐
nossa.
Istuimen asento 3 38.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.

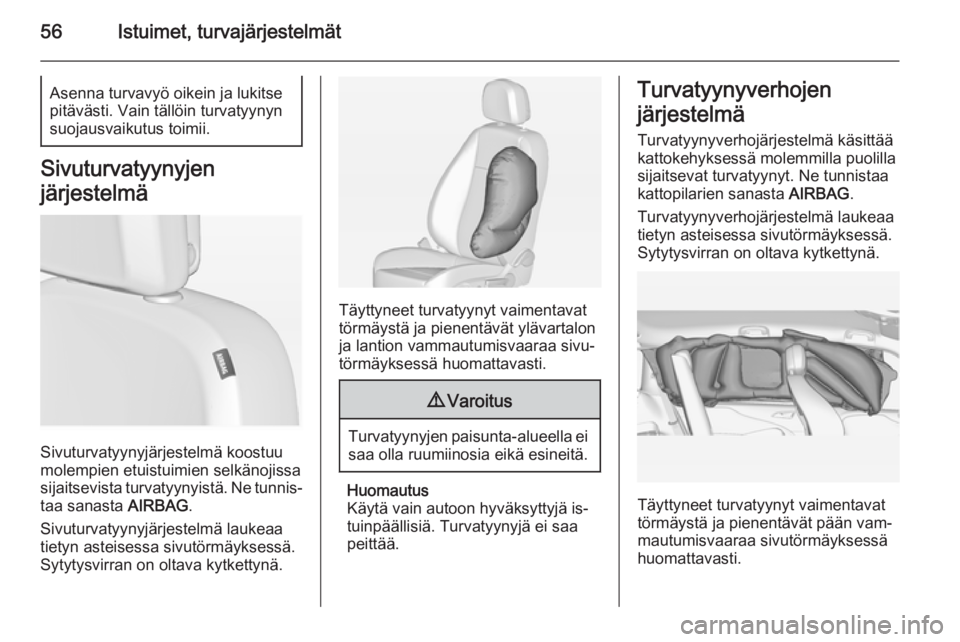

56Istuimet, turvajärjestelmätAsenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä is‐
tuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään vam‐
mautumisvaaraa sivutörmäyksessä
huomattavasti.

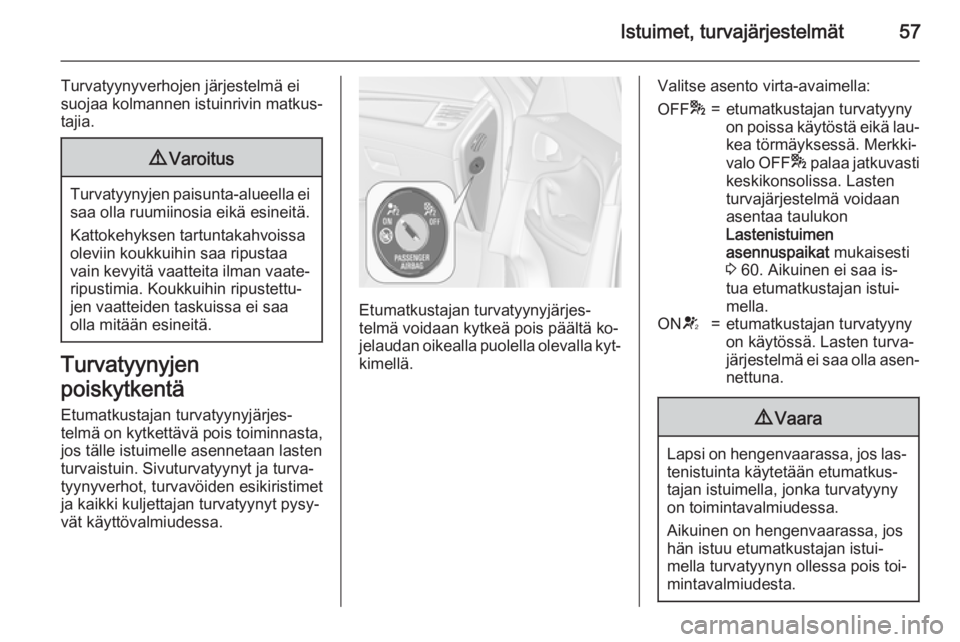

Istuimet, turvajärjestelmät57
Turvatyynyverhojen järjestelmä ei
suojaa kolmannen istuinrivin matkus‐ tajia.9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen
poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä on kytkettävä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt ja turva‐
tyynyverhot, turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐ vät käyttövalmiudessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä ko‐
jelaudan oikealla puolella olevalla kyt‐ kimellä.
Valitse asento virta-avaimella:OFF *=etumatkustajan turvatyyny
on poissa käytöstä eikä lau‐ kea törmäyksessä. Merkki‐
valo OFF * palaa jatkuvasti
keskikonsolissa. Lasten
turvajärjestelmä voidaan
asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 60. Aikuinen ei saa is‐
tua etumatkustajan istui‐
mella.ON V=etumatkustajan turvatyyny
on käytössä. Lasten turva‐
järjestelmä ei saa olla asen‐
nettuna.9 Vaara
Lapsi on hengenvaarassa, jos las‐
tenistuinta käytetään etumatkus‐
tajan istuimella, jonka turvatyyny
on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois toi‐
mintavalmiudesta.

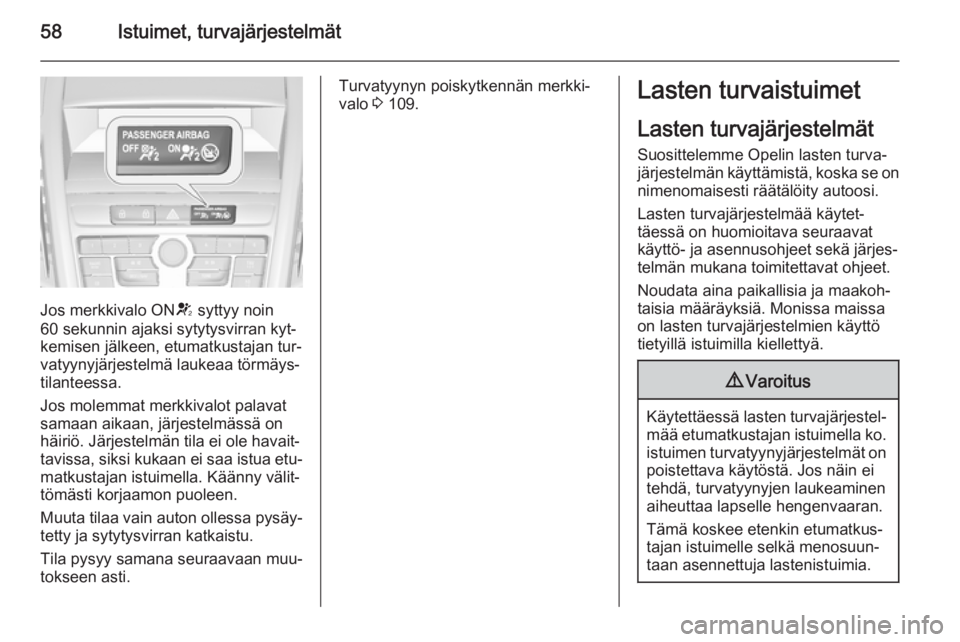

58Istuimet, turvajärjestelmät
Jos merkkivalo ONV syttyy noin
60 sekunnin ajaksi sytytysvirran kyt‐ kemisen jälkeen, etumatkustajan tur‐
vatyynyjärjestelmä laukeaa törmäys‐
tilanteessa.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua etu‐
matkustajan istuimella. Käänny välit‐
tömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan muu‐
tokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 109.Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi.
Lasten turvajärjestelmää käytet‐
täessä on huomioitava seuraavat
käyttö- ja asennusohjeet sekä järjes‐ telmän mukana toimitettavat ohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.
