Page 81 of 297

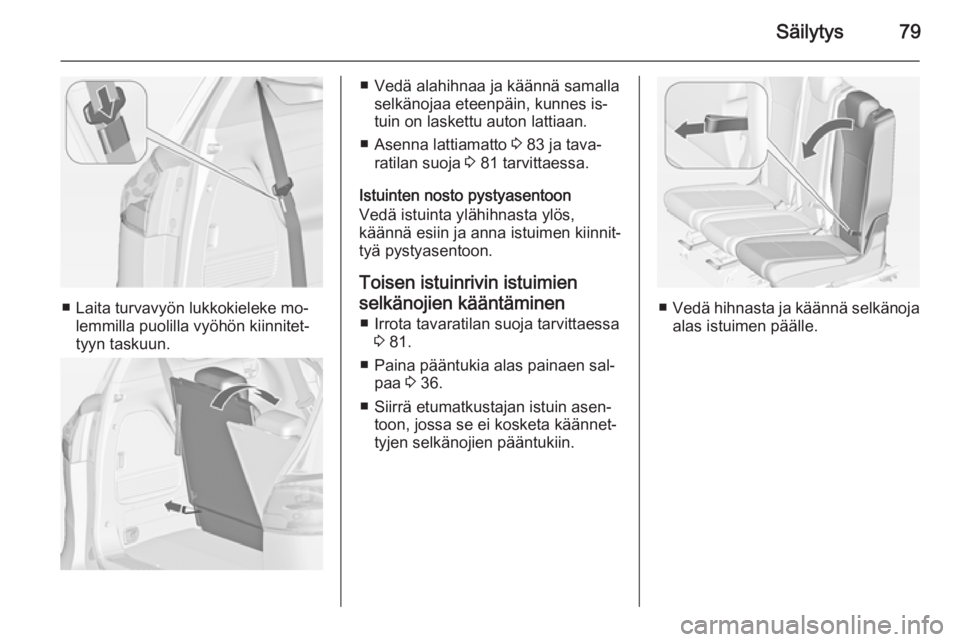

Säilytys79
■ Laita turvavyön lukkokieleke mo‐lemmilla puolilla vyöhön kiinnitet‐
tyyn taskuun.
■ Vedä alahihnaa ja käännä samalla selkänojaa eteenpäin, kunnes is‐
tuin on laskettu auton lattiaan.
■ Asenna lattiamatto 3 83 ja tava‐
ratilan suoja 3 81 tarvittaessa.
Istuinten nosto pystyasentoon
Vedä istuinta ylähihnasta ylös,
käännä esiin ja anna istuimen kiinnit‐
tyä pystyasentoon.
Toisen istuinrivin istuimien
selkänojien kääntäminen ■ Irrota tavaratilan suoja tarvittaessa 3 81.
■ Paina pääntukia alas painaen sal‐ paa 3 36.
■ Siirrä etumatkustajan istuin asen‐ toon, jossa se ei kosketa käännet‐
tyjen selkänojien pääntukiin.
■ Vedä hihnasta ja käännä selkänoja
alas istuimen päälle.
Page 82 of 297
80SäilytysHuomio
■ Älä käännä alas ulompia selkä‐nojia istuimien ollessa lounge-
asennossa 3 44.
■ Älä vedä autoon astumista hel‐ pottavan toiminnon vapautusvi‐
pua selkänojan ollessa käännet‐ tynä alas.
Istuimet saattaisivat vaurioitua.
■ Vaihtoehtoisesti vedä hihnasta ja säädä selkänoja pystyasentoon ta‐
varatilan suurentamiseksi.
9 Varoitus
Käytä selkänojan pystyasentoa ta‐
varatilan lisäämiseen eikä istui‐
men käyttöasentona.
Selkänojan nostaminen ylös
Nosta selkänoja pystyasentoon.
Säädä kallistus vetämällä hihnasta.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐
rutuksessa tai törmäyksessä.
Etumatkustajan istuimen
selkänojan kääntäminen
Jos auto on varustettu etumatkusta‐
jan istuimen vapautusmekanismilla,
istuimen selkänoja voidaan kääntää
alas vaaka-asentoon, esim. hyvin pit‐
kien tavaroiden kuljettamista varten.
■ Paina pääntukea alas painaen sal‐ paa 3 36.
■ Siirrä etumatkustajan istuin asen‐ toon, jossa pääntuki ei kosketa ko‐
jelautaa.
■ Vedä vivusta ja käännä istuimen selkänoja alas, vapauta sitten vipu.Selkänoja voidaan lukita kahteen
Page 83 of 297

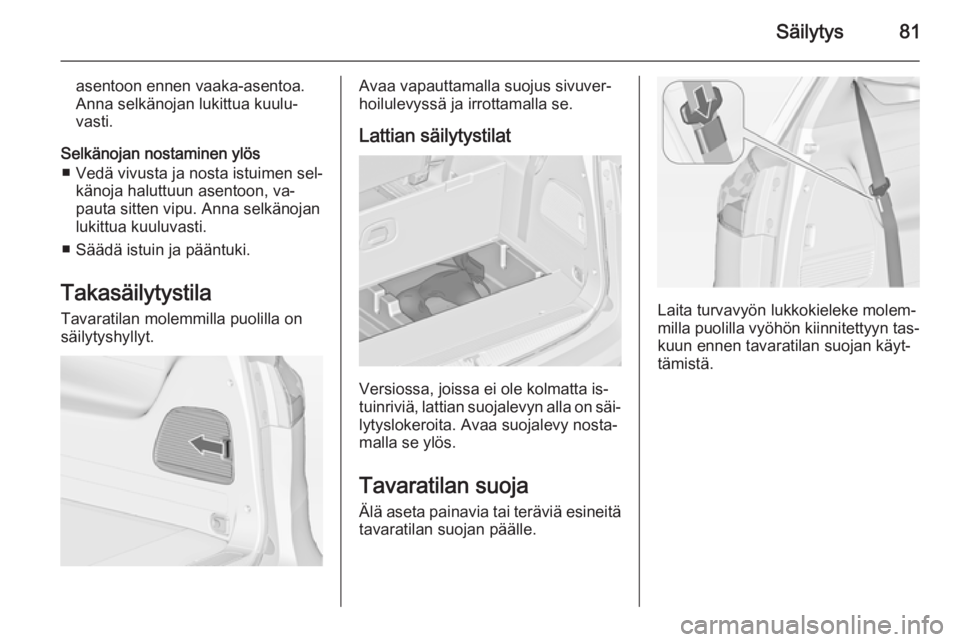

Säilytys81
asentoon ennen vaaka-asentoa.
Anna selkänojan lukittua kuulu‐
vasti.
Selkänojan nostaminen ylös ■ Vedä vivusta ja nosta istuimen sel‐ känoja haluttuun asentoon, va‐
pauta sitten vipu. Anna selkänojan
lukittua kuuluvasti.
■ Säädä istuin ja pääntuki.
Takasäilytystila Tavaratilan molemmilla puolilla onsäilytyshyllyt.Avaa vapauttamalla suojus sivuver‐
hoilulevyssä ja irrottamalla se.
Lattian säilytystilat
Versiossa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös.
Tavaratilan suoja
Älä aseta painavia tai teräviä esineitä
tavaratilan suojan päälle.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun ennen tavaratilan suojan käyt‐
tämistä.

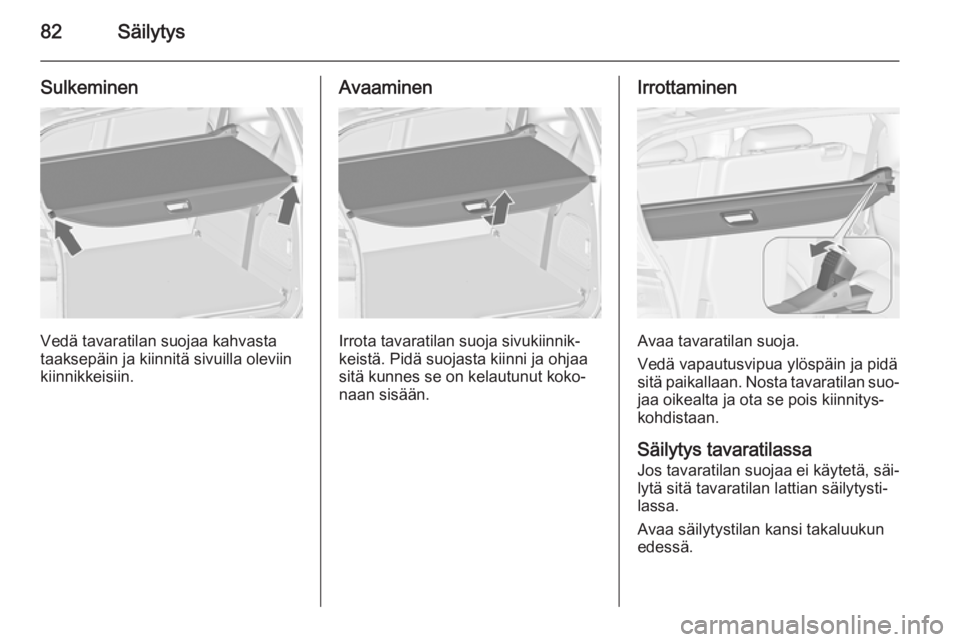

Page 84 of 297
82Säilytys
Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.
Avaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Pidä suojasta kiinni ja ohjaa
sitä kunnes se on kelautunut koko‐
naan sisään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ylöspäin ja pidä
sitä paikallaan. Nosta tavaratilan suo‐
jaa oikealta ja ota se pois kiinnitys‐
kohdistaan.
Säilytys tavaratilassa
Jos tavaratilan suojaa ei käytetä, säi‐
lytä sitä tavaratilan lattian säilytysti‐
lassa.
Avaa säilytystilan kansi takaluukun
edessä.
Page 85 of 297

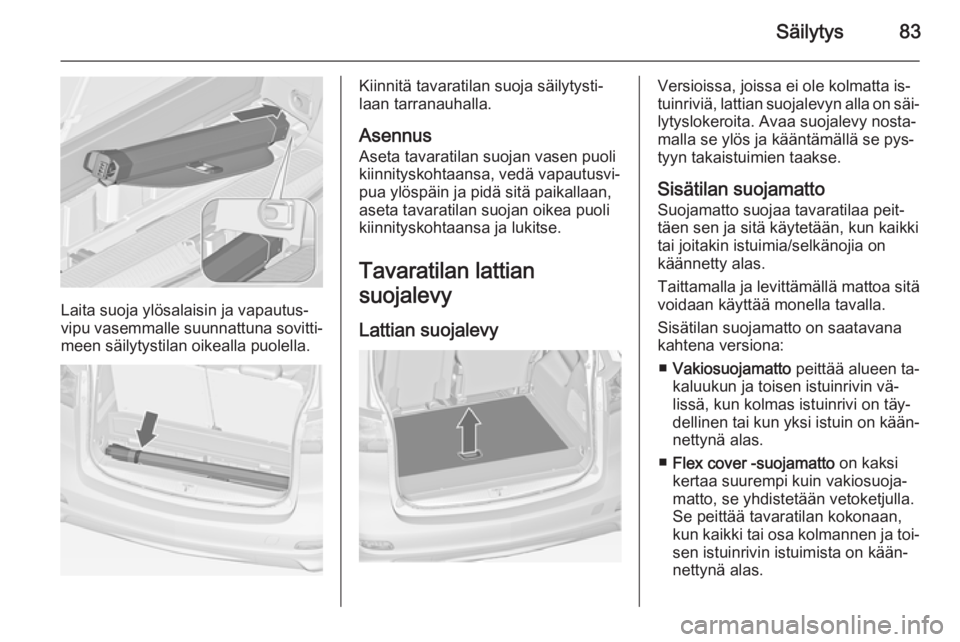

Säilytys83
Laita suoja ylösalaisin ja vapautus‐
vipu vasemmalle suunnattuna sovitti‐
meen säilytystilan oikealla puolella.
Kiinnitä tavaratilan suoja säilytysti‐
laan tarranauhalla.
Asennus Aseta tavaratilan suojan vasen puoli
kiinnityskohtaansa, vedä vapautusvi‐ pua ylöspäin ja pidä sitä paikallaan,aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Tavaratilan lattian
suojalevy
Lattian suojalevyVersioissa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös ja kääntämällä se pys‐
tyyn takaistuimien taakse.
Sisätilan suojamatto Suojamatto suojaa tavaratilaa peit‐
täen sen ja sitä käytetään, kun kaikki tai joitakin istuimia/selkänojia on
käännetty alas.
Taittamalla ja levittämällä mattoa sitä voidaan käyttää monella tavalla.
Sisätilan suojamatto on saatavana
kahtena versiona:
■ Vakiosuojamatto peittää alueen ta‐
kaluukun ja toisen istuinrivin vä‐ lissä, kun kolmas istuinrivi on täy‐
dellinen tai kun yksi istuin on kään‐
nettynä alas.
■ Flex cover -suojamatto on kaksi
kertaa suurempi kuin vakiosuoja‐
matto, se yhdistetään vetoketjulla.
Se peittää tavaratilan kokonaan,
kun kaikki tai osa kolmannen ja toi‐
sen istuinrivin istuimista on kään‐
nettynä alas.
Page 86 of 297

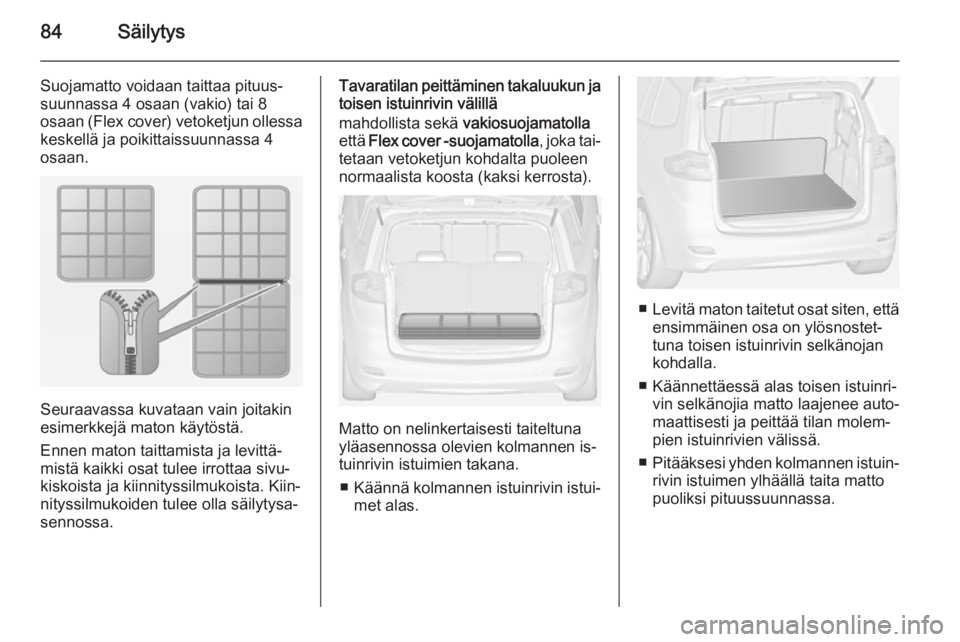

84Säilytys
Suojamatto voidaan taittaa pituus‐
suunnassa 4 osaan (vakio) tai 8
osaan (Flex cover) vetoketjun ollessa keskellä ja poikittaissuunnassa 4
osaan.
Seuraavassa kuvataan vain joitakin
esimerkkejä maton käytöstä.
Ennen maton taittamista ja levittä‐
mistä kaikki osat tulee irrottaa sivu‐
kiskoista ja kiinnityssilmukoista. Kiin‐
nityssilmukoiden tulee olla säilytysa‐
sennossa.
Tavaratilan peittäminen takaluukun ja toisen istuinrivin välillä
mahdollista sekä vakiosuojamatolla
että Flex cover -suojamatolla , joka tai‐
tetaan vetoketjun kohdalta puoleen
normaalista koosta (kaksi kerrosta).
Matto on nelinkertaisesti taiteltuna
yläasennossa olevien kolmannen is‐
tuinrivin istuimien takana.
■ Käännä kolmannen istuinrivin istui‐
met alas.
■ Levitä maton taitetut osat siten, että
ensimmäinen osa on ylösnostet‐
tuna toisen istuinrivin selkänojan
kohdalla.
■ Käännettäessä alas toisen istuinri‐ vin selkänojia matto laajenee auto‐
maattisesti ja peittää tilan molem‐
pien istuinrivien välissä.
■ Pitääksesi yhden kolmannen istuin‐
rivin istuimen ylhäällä taita matto
puoliksi pituussuunnassa.
Page 87 of 297

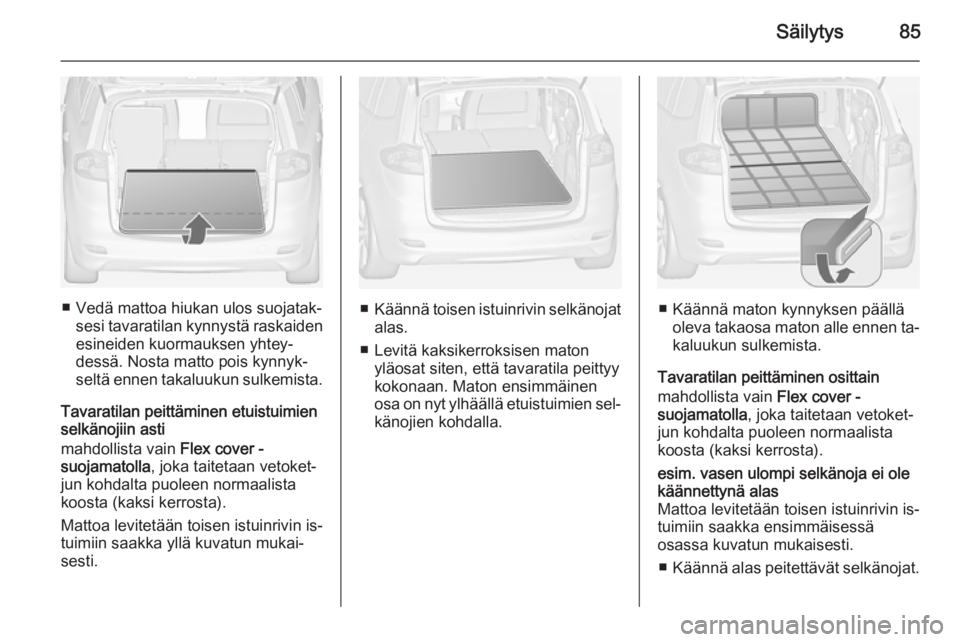

Säilytys85
■ Vedä mattoa hiukan ulos suojatak‐sesi tavaratilan kynnystä raskaidenesineiden kuormauksen yhtey‐dessä. Nosta matto pois kynnyk‐
seltä ennen takaluukun sulkemista.
Tavaratilan peittäminen etuistuimien
selkänojiin asti
mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka yllä kuvatun mukai‐
sesti.■ Käännä toisen istuinrivin selkänojat
alas.
■ Levitä kaksikerroksisen maton yläosat siten, että tavaratila peittyykokonaan. Maton ensimmäinen
osa on nyt ylhäällä etuistuimien sel‐
känojien kohdalla.■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Tavaratilan peittäminen osittain
mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
esim. vasen ulompi selkänoja ei ole
käännettynä alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
■ Käännä alas peitettävät selkänojat.
Page 88 of 297

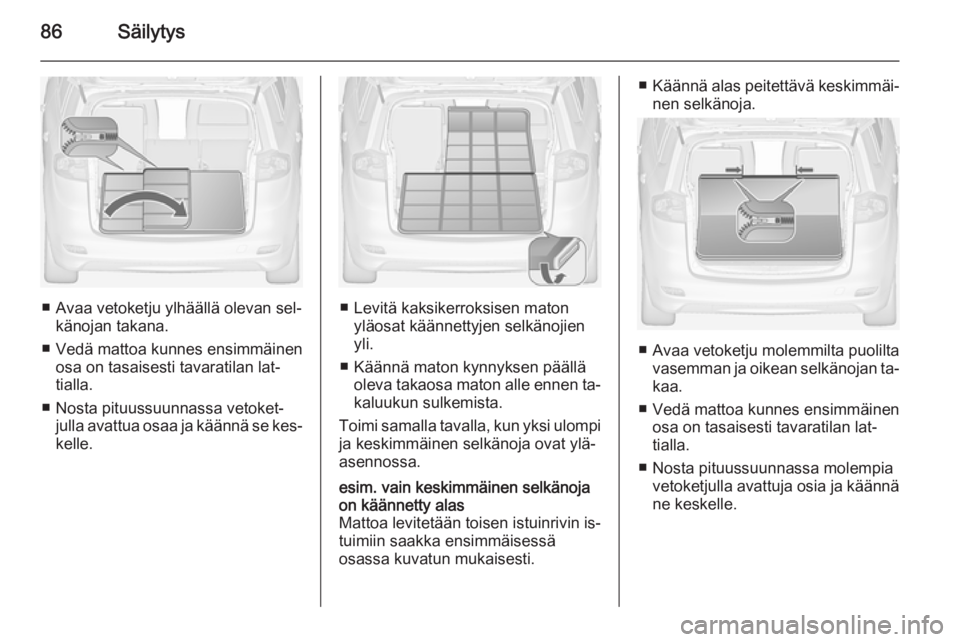

86Säilytys
■ Avaa vetoketju ylhäällä olevan sel‐känojan takana.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä se kes‐kelle.■ Levitä kaksikerroksisen maton yläosat käännettyjen selkänojien
yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
ja keskimmäinen selkänoja ovat ylä‐
asennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.■ Käännä alas peitettävä keskimmäi‐
nen selkänoja.
■ Avaa vetoketju molemmilta puolilta vasemman ja oikean selkänojan ta‐
kaa.
■ Vedä mattoa kunnes ensimmäinen osa on tasaisesti tavaratilan lat‐
tialla.
■ Nosta pituussuunnassa molempia vetoketjulla avattuja osia ja käännä
ne keskelle.
Page 89 of 297

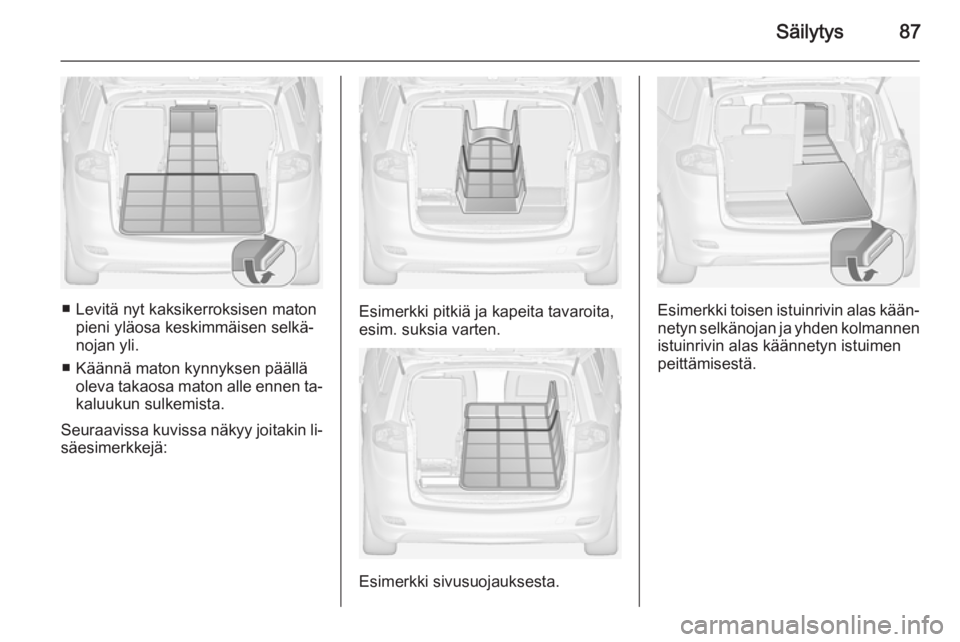

Säilytys87
■ Levitä nyt kaksikerroksisen matonpieni yläosa keskimmäisen selkä‐
nojan yli.
■ Käännä maton kynnyksen päällä oleva takaosa maton alle ennen ta‐kaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin li‐
säesimerkkejä:Esimerkki pitkiä ja kapeita tavaroita,
esim. suksia varten.
Esimerkki sivusuojauksesta.
Esimerkki toisen istuinrivin alas kään‐
netyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen
peittämisestä.
Page 90 of 297

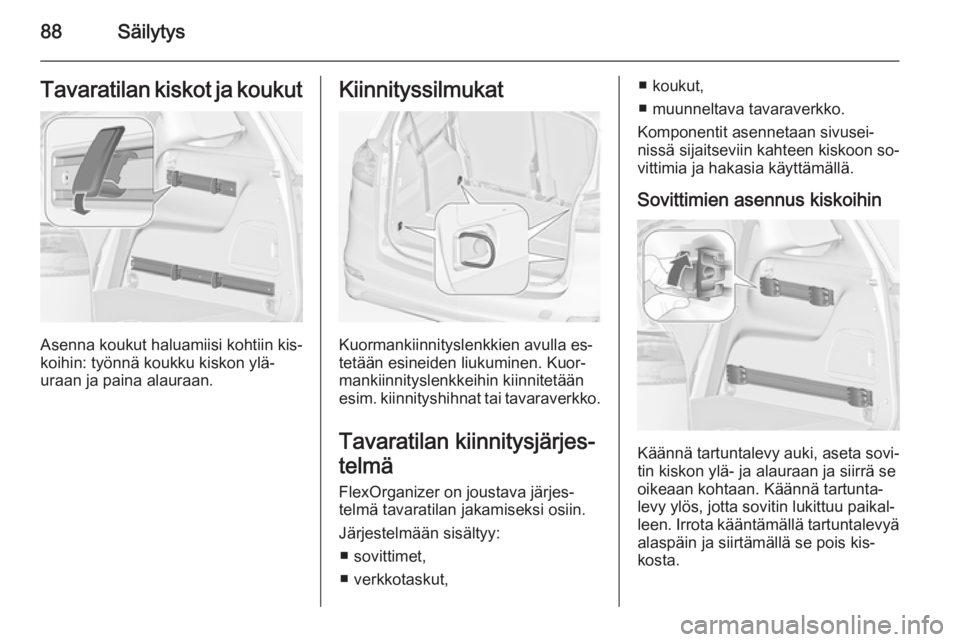

88SäilytysTavaratilan kiskot ja koukut
Asenna koukut haluamiisi kohtiin kis‐
koihin: työnnä koukku kiskon ylä‐
uraan ja paina alauraan.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan kiinnitysjärjes‐
telmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ■ sovittimet,
■ verkkotaskut,
■ koukut,
■ muunneltava tavaraverkko.
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.
