Võtmed, uksed ja aknad29

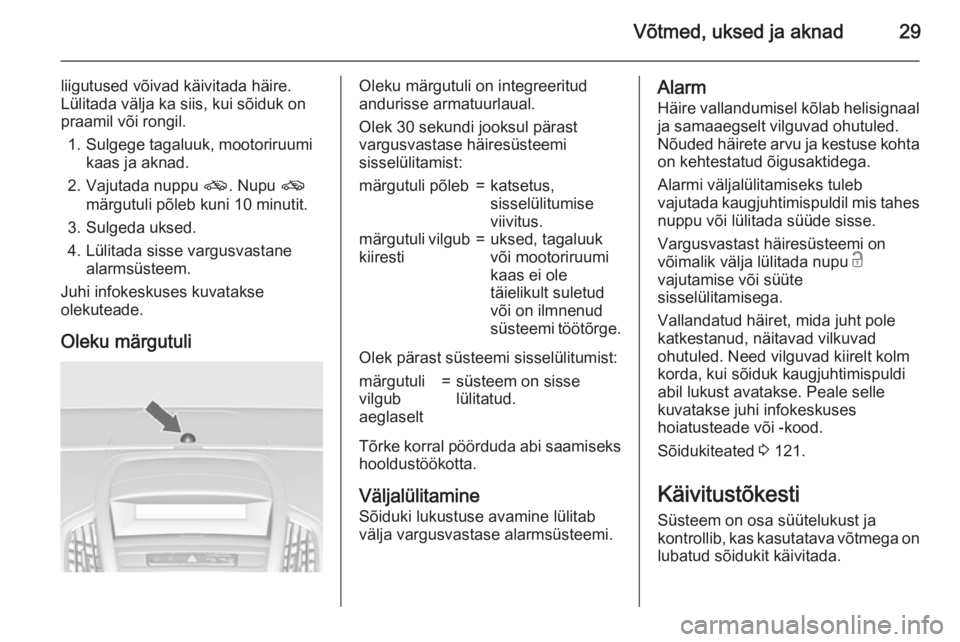

liigutused võivad käivitada häire.
Lülitada välja ka siis, kui sõiduk on
praamil või rongil.
1. Sulgege tagaluuk, mootoriruumi kaas ja aknad.
2. Vajutada nuppu o. Nupu o
märgutuli põleb kuni 10 minutit.
3. Sulgeda uksed.
4. Lülitada sisse vargusvastane alarmsüsteem.
Juhi infokeskuses kuvatakse
olekuteade.
Oleku märgutuliOleku märgutuli on integreeritud
andurisse armatuurlaual.
Olek 30 sekundi jooksul pärast
vargusvastase häiresüsteemi
sisselülitamist:märgutuli põleb=katsetus,
sisselülitumise
viivitus.märgutuli vilgub
kiiresti=uksed, tagaluuk
või mootoriruumi
kaas ei ole
täielikult suletud
või on ilmnenud
süsteemi töötõrge.
Olek pärast süsteemi sisselülitumist:
märgutuli
vilgub
aeglaselt=süsteem on sisse
lülitatud.
Tõrke korral pöörduda abi saamiseks
hooldustöökotta.
Väljalülitamine Sõiduki lukustuse avamine lülitab
välja vargusvastase alarmsüsteemi.
Alarm
Häire vallandumisel kõlab helisignaal
ja samaaegselt vilguvad ohutuled.
Nõuded häirete arvu ja kestuse kohta
on kehtestatud õigusaktidega.
Alarmi väljalülitamiseks tuleb
vajutada kaugjuhtimispuldil mis tahes nuppu või lülitada süüde sisse.
Vargusvastast häiresüsteemi on
võimalik välja lülitada nupu c
vajutamise või süüte
sisselülitamisega.
Vallandatud häiret, mida juht pole
katkestanud, näitavad vilkuvad
ohutuled. Need vilguvad kiirelt kolm
korda, kui sõiduk kaugjuhtimispuldi
abil lukust avatakse. Peale selle
kuvatakse juhi infokeskuses
hoiatusteade või -kood.
Sõidukiteated 3 121.
Käivitustõkesti Süsteem on osa süütelukust ja
kontrollib, kas kasutatava võtmega on
lubatud sõidukit käivitada.

30Võtmed, uksed ja aknad

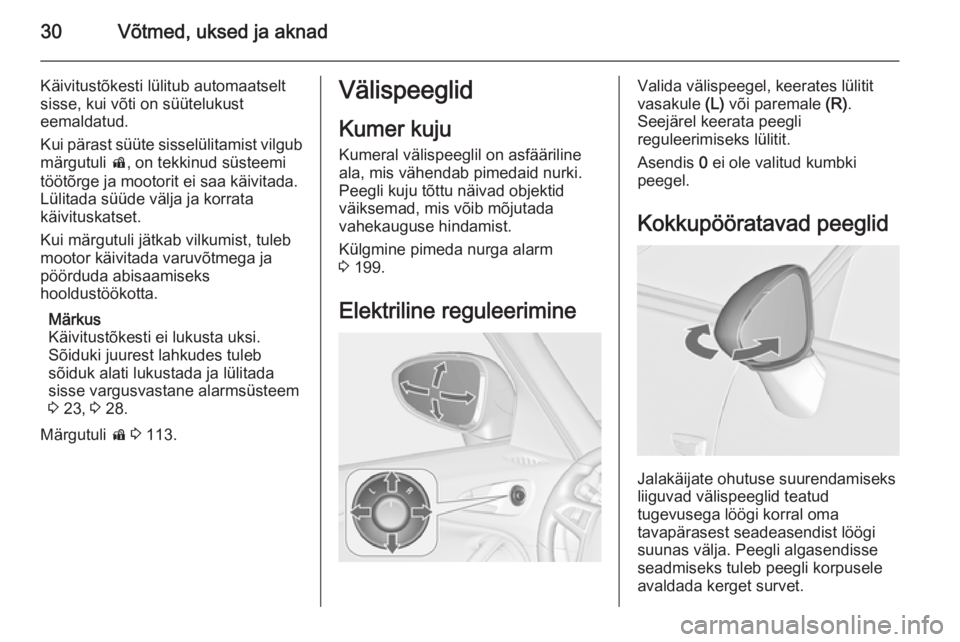

Käivitustõkesti lülitub automaatselt
sisse, kui võti on süütelukust
eemaldatud.
Kui pärast süüte sisselülitamist vilgub
märgutuli d, on tekkinud süsteemi
töötõrge ja mootorit ei saa käivitada.
Lülitada süüde välja ja korrata
käivituskatset.
Kui märgutuli jätkab vilkumist, tuleb
mootor käivitada varuvõtmega ja
pöörduda abisaamiseks
hooldustöökotta.
Märkus
Käivitustõkesti ei lukusta uksi.
Sõiduki juurest lahkudes tuleb
sõiduk alati lukustada ja lülitada
sisse vargusvastane alarmsüsteem
3 23, 3 28.
Märgutuli d 3 113.Välispeeglid
Kumer kuju Kumeral välispeeglil on asfäärilineala, mis vähendab pimedaid nurki.Peegli kuju tõttu näivad objektid
väiksemad, mis võib mõjutada
vahekauguse hindamist.
Külgmine pimeda nurga alarm
3 199.
Elektriline reguleerimineValida välispeegel, keerates lülitit
vasakule (L) või paremale (R).
Seejärel keerata peegli
reguleerimiseks lülitit.
Asendis 0 ei ole valitud kumbki
peegel.
Kokkupööratavad peeglid
Jalakäijate ohutuse suurendamiseks
liiguvad välispeeglid teatud
tugevusega löögi korral oma
tavapärasest seadeasendist löögi
suunas välja. Peegli algasendisse
seadmiseks tuleb peegli korpusele
avaldada kerget survet.

Võtmed, uksed ja aknad31

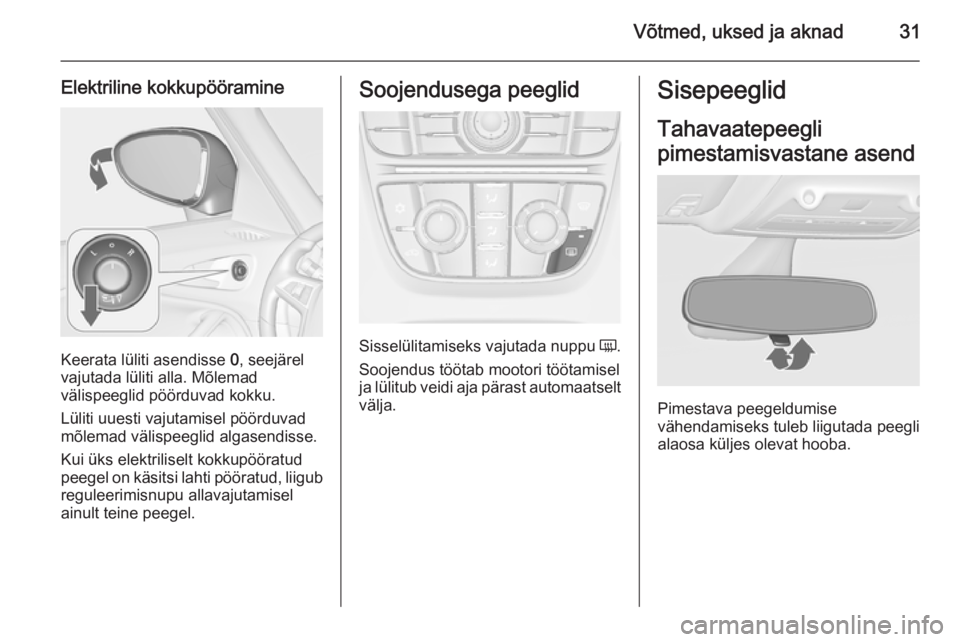

Elektriline kokkupööramine
Keerata lüliti asendisse 0, seejärel
vajutada lüliti alla. Mõlemad
välispeeglid pöörduvad kokku.
Lüliti uuesti vajutamisel pöörduvad
mõlemad välispeeglid algasendisse.
Kui üks elektriliselt kokkupööratud
peegel on käsitsi lahti pööratud, liigub reguleerimisnupu allavajutamisel
ainult teine peegel.
Soojendusega peeglid
Sisselülitamiseks vajutada nuppu Ü.
Soojendus töötab mootori töötamisel ja lülitub veidi aja pärast automaatselt
välja.
Sisepeeglid
Tahavaatepeegli
pimestamisvastane asend
Pimestava peegeldumise
vähendamiseks tuleb liigutada peegli
alaosa küljes olevat hooba.

32Võtmed, uksed ja aknadPimestamise automaatne
vähendamine
Taga sõitvate sõidukite tulede
pimestavat peegeldumist
vähendatakse automaatselt.
Aknad
Esiklaas
Soojust peegeldav esiklaas Soojust peegeldaval esiklaasil on
päikesekiirgust peegeldav kate. See võib peegeldada ka andmesignaale,
nt teemaksupunktidest.
Esiklaasil tähistatud alad ei ole
kattekihiga kaetud. Elektrooniliste
andmete salvestamise ja tasu
maksmise seadmed tuleb paigaldada
neisse piirkondadesse. Muidu võib
andmete salvestamisel häireid
esineda.
Kleebised esiklaasil
Ärge kinnitage esiklaasile sisepeegli
piirkonda kleebiseid, nt teemaksu
kleebiseid vms. See võib piirata
anduri avastamispiirkonda ja peegli
korpuses asuva kaamera vaatevälja.
Käsitsi avatavad aknad
Uste aknaid on võimalik avada või
sulgeda aknaväntadega.
Elektriajamiga aknad9 Hoiatus
Elektrilise ajamiga akende
kasutamisel tuleb olla ettevaatlik.
Sellega kaasneb kehavigastuste
oht, eriti lastel.
Kui tagaistmel sõidab laps, tuleb
sisse lülitada elektrilise ajamiga
akende lapselukk.
Akende sulgemise ajal tuleb
nende sulgumist jälgida.
Veenduda, et midagi ei jää akna
vahele.

Võtmed, uksed ja aknad33

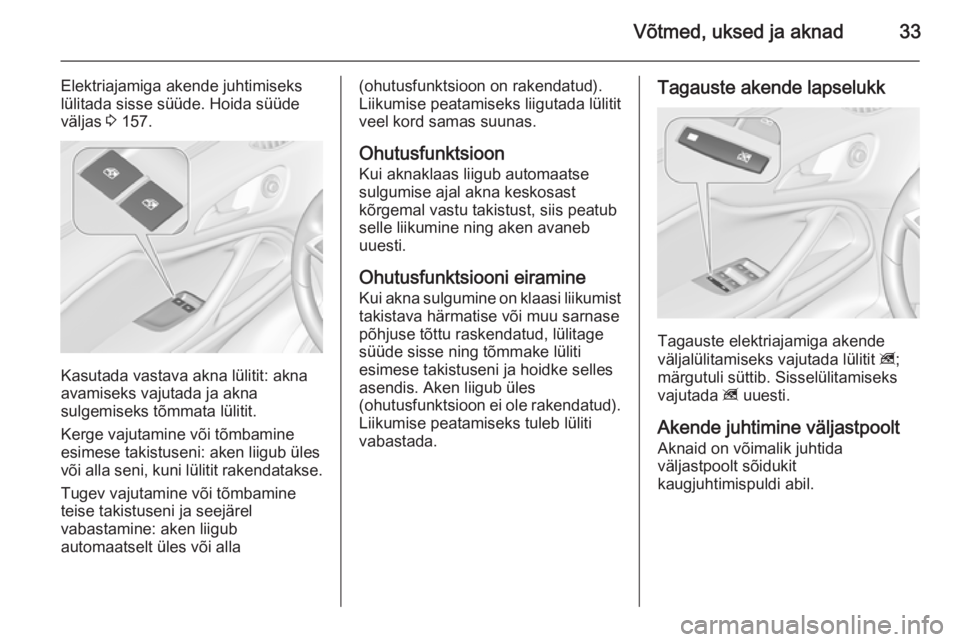

Elektriajamiga akende juhtimiseks
lülitada sisse süüde. Hoida süüde
väljas 3 157.
Kasutada vastava akna lülitit: akna
avamiseks vajutada ja akna
sulgemiseks tõmmata lülitit.
Kerge vajutamine või tõmbamine
esimese takistuseni: aken liigub üles
või alla seni, kuni lülitit rakendatakse.
Tugev vajutamine või tõmbamine
teise takistuseni ja seejärel
vabastamine: aken liigub
automaatselt üles või alla
(ohutusfunktsioon on rakendatud).
Liikumise peatamiseks liigutada lülitit
veel kord samas suunas.
Ohutusfunktsioon
Kui aknaklaas liigub automaatse
sulgumise ajal akna keskosast
kõrgemal vastu takistust, siis peatub
selle liikumine ning aken avaneb
uuesti.
Ohutusfunktsiooni eiramine Kui akna sulgumine on klaasi liikumist
takistava härmatise või muu sarnase
põhjuse tõttu raskendatud, lülitage
süüde sisse ning tõmmake lüliti
esimese takistuseni ja hoidke selles
asendis. Aken liigub üles
(ohutusfunktsioon ei ole rakendatud). Liikumise peatamiseks tuleb lüliti
vabastada.Tagauste akende lapselukk
Tagauste elektriajamiga akende
väljalülitamiseks vajutada lülitit z;
märgutuli süttib. Sisselülitamiseks
vajutada z uuesti.
Akende juhtimine väljastpoolt Aknaid on võimalik juhtida
väljastpoolt sõidukit
kaugjuhtimispuldi abil.

34Võtmed, uksed ja aknad
Akende avamiseks tuleb vajutada ja
hoida all nuppu c.
Akende sulgemiseks tuleb vajutada ja hoida all nuppu e.
Akna liikumise peatamiseks tuleb
nupp vabastada.
Kui aknad on täielikult avatud või
suletud, vilguvad ohutuled kaks
korda.
Ülekoormus
Akende korduval liigutamisel lühikese
aja jooksul blokeeritakse mõneks
ajaks nende töö.
Elektriajamiga akende
lähtestamine
Kui aknaid ei ole võimalik
automaatselt sulgeda (näiteks pärast
sõiduki aku lahutamist), kuvatakse
juhi infokeskuses hoiatusteade või
hoiatuskood.
Sõidukiteated 3 121.
Aktiveerida akende elektroonikasüsteem järgmiselt.
1. Sulgeda uksed.
2. Lülitada süüde sisse.
3. Tõmmata lülitit, kuni aken on sulgunud, ja hoida tõmmatuna
veel 2 sekundit.
4. Teha seda kõikide akendega.Tagaklaasi soojendus
Sisselülitamiseks vajutada nuppu Ü.
Soojendus töötab mootori töötamisel ja lülitub veidi aja pärast automaatselt
välja.
Diiselmootori korral lülitub tagaklaasi
soojendus diislikütuse tahkete
osakeste filtri puhastamise ajal
automaatselt sisse.
PäikesesirmidPimestumise vältimiseks on võimalik
päikesesirme alla või küljele pöörata.

Võtmed, uksed ja aknad35

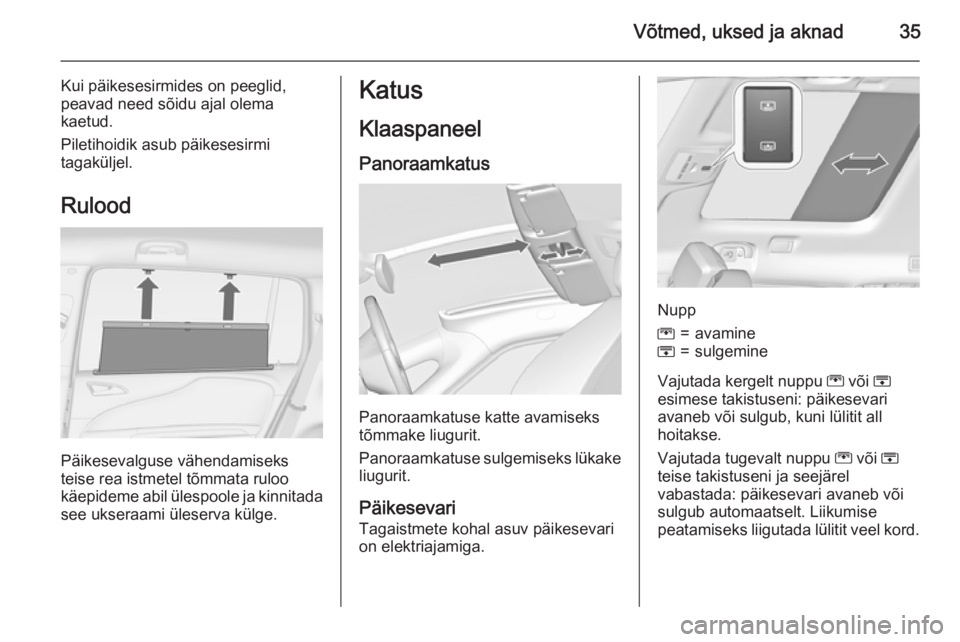

Kui päikesesirmides on peeglid,
peavad need sõidu ajal olema
kaetud.
Piletihoidik asub päikesesirmi
tagaküljel.
Rulood
Päikesevalguse vähendamiseks
teise rea istmetel tõmmata ruloo
käepideme abil ülespoole ja kinnitada see ukseraami üleserva külge.
Katus
Klaaspaneel Panoraamkatus
Panoraamkatuse katte avamiseks
tõmmake liugurit.
Panoraamkatuse sulgemiseks lükake
liugurit.
Päikesevari
Tagaistmete kohal asuv päikesevari
on elektriajamiga.
Nupp
G=avamineH=sulgemine
Vajutada kergelt nuppu G või H
esimese takistuseni: päikesevari avaneb või sulgub, kuni lülitit all
hoitakse.
Vajutada tugevalt nuppu G või H
teise takistuseni ja seejärel
vabastada: päikesevari avaneb või
sulgub automaatselt. Liikumise
peatamiseks liigutada lülitit veel kord.

36Võtmed, uksed ja aknad

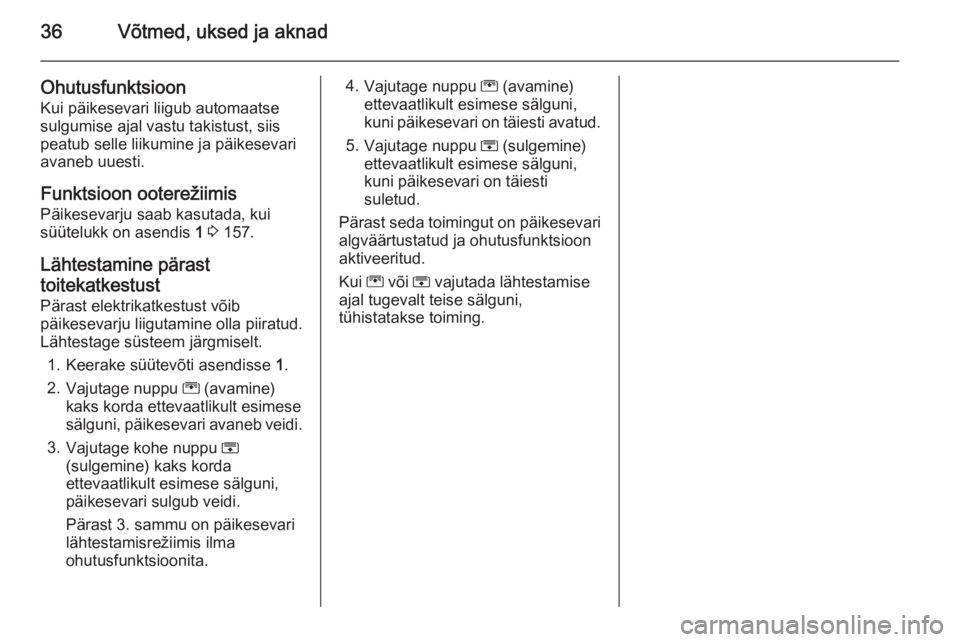

Ohutusfunktsioon
Kui päikesevari liigub automaatse
sulgumise ajal vastu takistust, siis
peatub selle liikumine ja päikesevari
avaneb uuesti.
Funktsioon ooterežiimis Päikesevarju saab kasutada, kui
süütelukk on asendis 1 3 157.
Lähtestamine pärast
toitekatkestust Pärast elektrikatkestust võib
päikesevarju liigutamine olla piiratud.
Lähtestage süsteem järgmiselt.
1. Keerake süütevõti asendisse 1.
2. Vajutage nuppu G (avamine)
kaks korda ettevaatlikult esimese
sälguni, päikesevari avaneb veidi.
3. Vajutage kohe nuppu H
(sulgemine) kaks korda ettevaatlikult esimese sälguni,
päikesevari sulgub veidi.
Pärast 3. sammu on päikesevari
lähtestamisrežiimis ilma
ohutusfunktsioonita.4. Vajutage nuppu G (avamine)
ettevaatlikult esimese sälguni,
kuni päikesevari on täiesti avatud.
5. Vajutage nuppu H (sulgemine)
ettevaatlikult esimese sälguni,
kuni päikesevari on täiesti
suletud.
Pärast seda toimingut on päikesevari
algväärtustatud ja ohutusfunktsioon
aktiveeritud.
Kui G või H vajutada lähtestamise
ajal tugevalt teise sälguni, tühistatakse toiming.

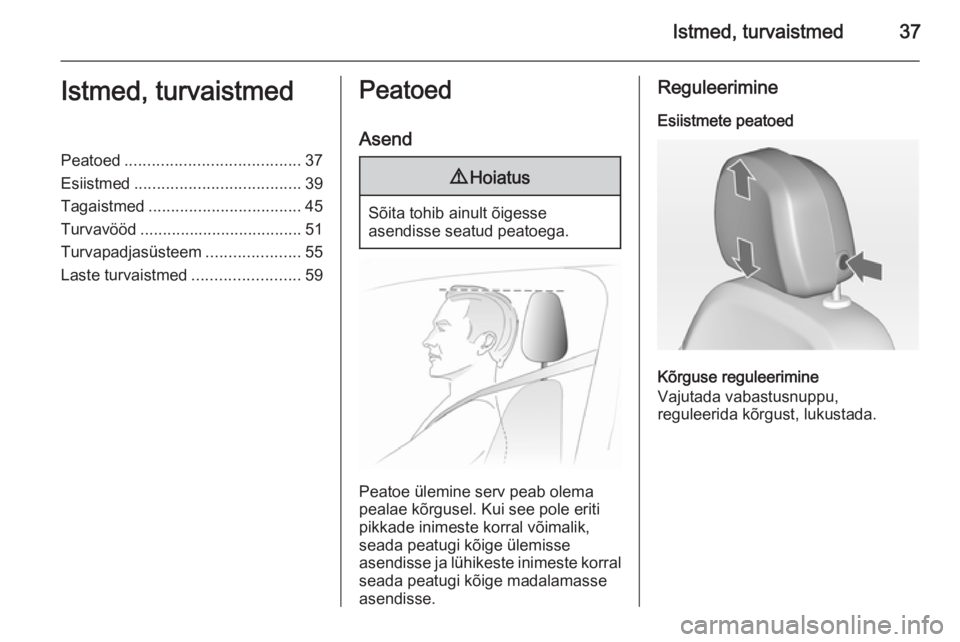

Istmed, turvaistmed37Istmed, turvaistmedPeatoed....................................... 37
Esiistmed ..................................... 39
Tagaistmed .................................. 45
Turvavööd .................................... 51
Turvapadjasüsteem .....................55
Laste turvaistmed ........................59Peatoed
Asend9 Hoiatus
Sõita tohib ainult õigesse
asendisse seatud peatoega.
Peatoe ülemine serv peab olema
pealae kõrgusel. Kui see pole eriti
pikkade inimeste korral võimalik,
seada peatugi kõige ülemisse
asendisse ja lühikeste inimeste korral seada peatugi kõige madalamasse
asendisse.
Reguleerimine
Esiistmete peatoed
Kõrguse reguleerimine
Vajutada vabastusnuppu,
reguleerida kõrgust, lukustada.

38Istmed, turvaistmed

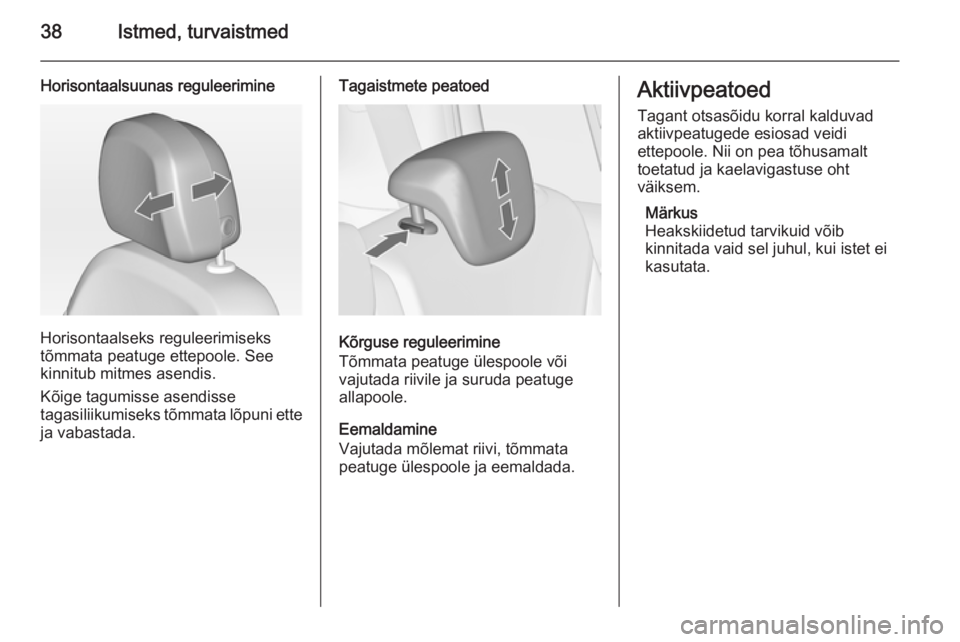

Horisontaalsuunas reguleerimine
Horisontaalseks reguleerimiseks
tõmmata peatuge ettepoole. See
kinnitub mitmes asendis.
Kõige tagumisse asendisse
tagasiliikumiseks tõmmata lõpuni ette
ja vabastada.
Tagaistmete peatoed
Kõrguse reguleerimine
Tõmmata peatuge ülespoole või
vajutada riivile ja suruda peatuge
allapoole.
Eemaldamine
Vajutada mõlemat riivi, tõmmata
peatuge ülespoole ja eemaldada.
Aktiivpeatoed
Tagant otsasõidu korral kalduvad
aktiivpeatugede esiosad veidi
ettepoole. Nii on pea tõhusamalt
toetatud ja kaelavigastuse oht
väiksem.
Märkus
Heakskiidetud tarvikuid võib
kinnitada vaid sel juhul, kui istet ei
kasutata.
