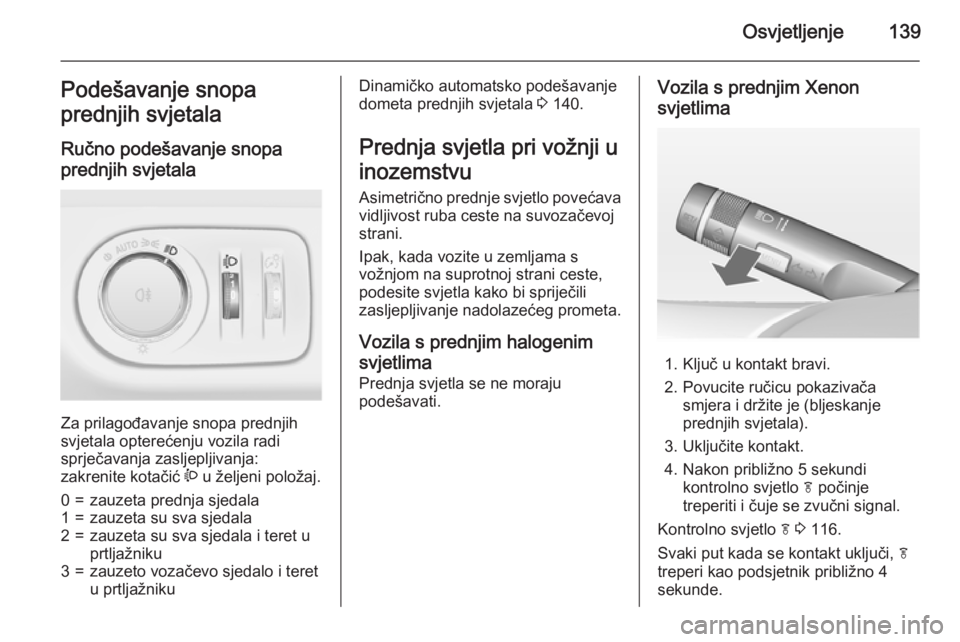

Osvjetljenje139Podešavanje snopa
prednjih svjetala
Ručno podešavanje snopa
prednjih svjetala
Za prilagođavanje snopa prednjih
svjetala opterećenju vozila radi
sprječavanja zasljepljivanja:
zakrenite kotačić ? u željeni položaj.
0=zauzeta prednja sjedala1=zauzeta su sva sjedala2=zauzeta su sva sjedala i teret u
prtljažniku3=zauzeto vozačevo sjedalo i teret
u prtljažnikuDinamičko automatsko podešavanje
dometa prednjih svjetala 3 140.
Prednja svjetla pri vožnji u inozemstvu
Asimetrično prednje svjetlo povećava vidljivost ruba ceste na suvozačevoj
strani.
Ipak, kada vozite u zemljama s
vožnjom na suprotnoj strani ceste, podesite svjetla kako bi spriječili
zasljepljivanje nadolazećeg prometa.
Vozila s prednjim halogenim svjetlima Prednja svjetla se ne moraju
podešavati.Vozila s prednjim Xenon
svjetlima
1. Ključ u kontakt bravi.
2. Povucite ručicu pokazivača smjera i držite je (bljeskanje
prednjih svjetala).
3. Uključite kontakt.
4. Nakon približno 5 sekundi kontrolno svjetlo f počinje
treperiti i čuje se zvučni signal.
Kontrolno svjetlo f 3 116.
Svaki put kada se kontakt uključi, f
treperi kao podsjetnik približno 4
sekunde.

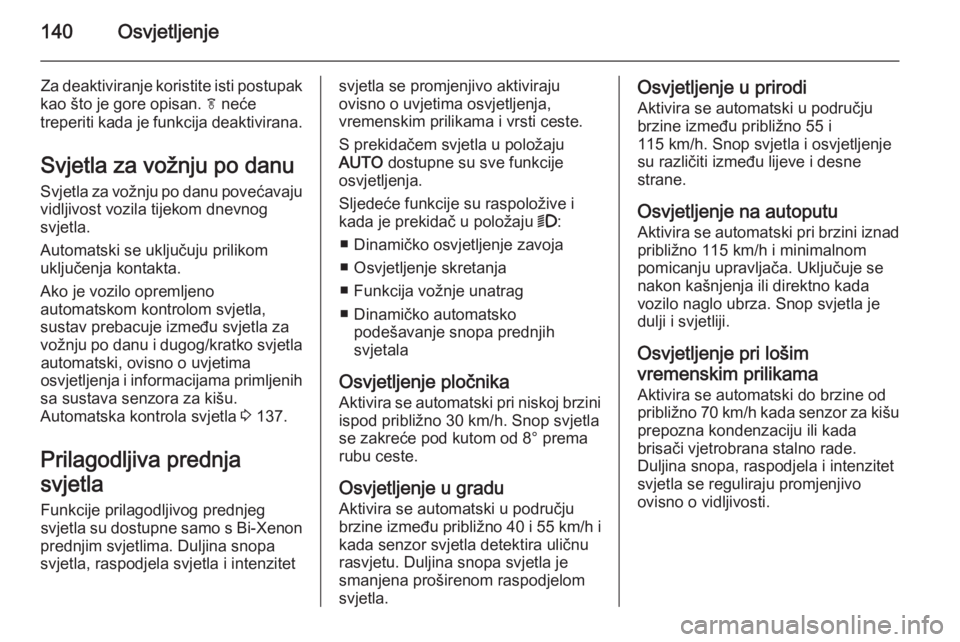

140Osvjetljenje
Za deaktiviranje koristite isti postupak
kao što je gore opisan. f neće
treperiti kada je funkcija deaktivirana.
Svjetla za vožnju po danu Svjetla za vožnju po danu povećavaju
vidljivost vozila tijekom dnevnog
svjetla.
Automatski se uključuju prilikom
uključenja kontakta.
Ako je vozilo opremljeno
automatskom kontrolom svjetla,
sustav prebacuje između svjetla za
vožnju po danu i dugog/kratko svjetla automatski, ovisno o uvjetima
osvjetljenja i informacijama primljenih
sa sustava senzora za kišu.
Automatska kontrola svjetla 3 137.
Prilagodljiva prednja
svjetla Funkcije prilagodljivog prednjeg
svjetla su dostupne samo s Bi-Xenon
prednjim svjetlima. Duljina snopa
svjetla, raspodjela svjetla i intenzitetsvjetla se promjenjivo aktiviraju
ovisno o uvjetima osvjetljenja,
vremenskim prilikama i vrsti ceste.
S prekidačem svjetla u položaju
AUTO dostupne su sve funkcije
osvjetljenja.
Sljedeće funkcije su raspoložive i
kada je prekidač u položaju 9:
■ Dinamičko osvjetljenje zavoja
■ Osvjetljenje skretanja
■ Funkcija vožnje unatrag
■ Dinamičko automatsko podešavanje snopa prednjih
svjetala
Osvjetljenje pločnika
Aktivira se automatski pri niskoj brzini ispod približno 30 km/h. Snop svjetla
se zakreće pod kutom od 8° prema
rubu ceste.
Osvjetljenje u gradu
Aktivira se automatski u području
brzine između približno 40 i 55 km/h i
kada senzor svjetla detektira uličnu
rasvjetu. Duljina snopa svjetla je
smanjena proširenom raspodjelom
svjetla.Osvjetljenje u prirodi
Aktivira se automatski u području
brzine između približno 55 i
115 km/h. Snop svjetla i osvjetljenje
su različiti između lijeve i desne
strane.
Osvjetljenje na autoputu
Aktivira se automatski pri brzini iznad približno 115 km/h i minimalnom
pomicanju upravljača. Uključuje se
nakon kašnjenja ili direktno kada vozilo naglo ubrza. Snop svjetla je
dulji i svjetliji.
Osvjetljenje pri lošim vremenskim prilikama Aktivira se automatski do brzine od
približno 70 km/h kada senzor za kišu prepozna kondenzaciju ili kada
brisači vjetrobrana stalno rade.
Duljina snopa, raspodjela i intenzitet
svjetla se reguliraju promjenjivo
ovisno o vidljivosti.

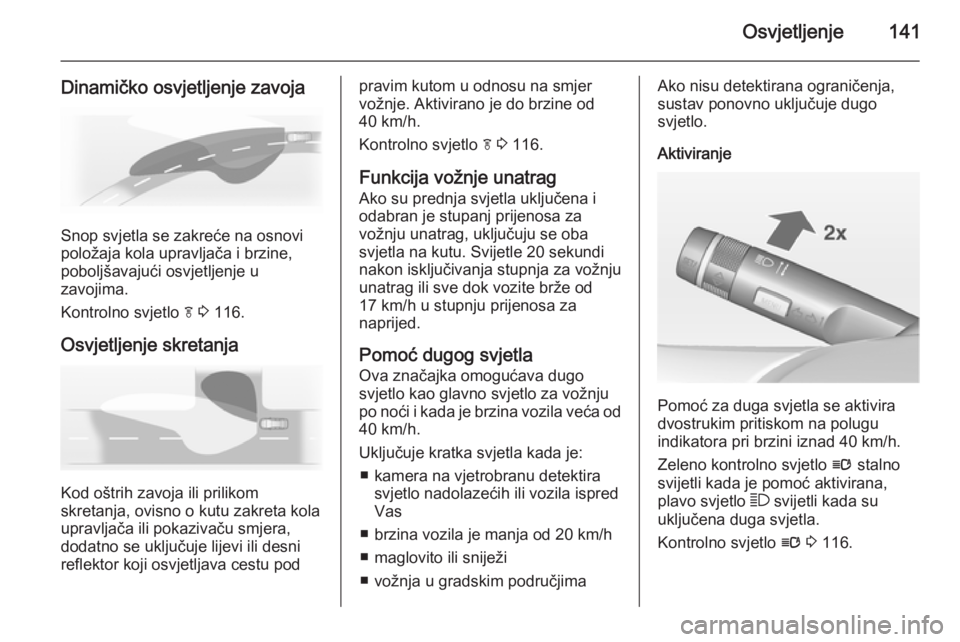

Osvjetljenje141
Dinamičko osvjetljenje zavoja
Snop svjetla se zakreće na osnovi
položaja kola upravljača i brzine,
poboljšavajući osvjetljenje u
zavojima.
Kontrolno svjetlo f 3 116.
Osvjetljenje skretanja
Kod oštrih zavoja ili prilikom
skretanja, ovisno o kutu zakreta kola
upravljača ili pokazivaču smjera,
dodatno se uključuje lijevi ili desni
reflektor koji osvjetljava cestu pod
pravim kutom u odnosu na smjer
vožnje. Aktivirano je do brzine od
40 km/h.
Kontrolno svjetlo f 3 116.
Funkcija vožnje unatrag
Ako su prednja svjetla uključena i
odabran je stupanj prijenosa za
vožnju unatrag, uključuju se oba
svjetla na kutu. Svijetle 20 sekundi
nakon isključivanja stupnja za vožnju
unatrag ili sve dok vozite brže od
17 km/h u stupnju prijenosa za
naprijed.
Pomoć dugog svjetla
Ova značajka omogućava dugo
svjetlo kao glavno svjetlo za vožnju
po noći i kada je brzina vozila veća od
40 km/h.
Uključuje kratka svjetla kada je: ■ kamera na vjetrobranu detektira svjetlo nadolazećih ili vozila ispred
Vas
■ brzina vozila je manja od 20 km/h
■ maglovito ili sniježi
■ vožnja u gradskim područjimaAko nisu detektirana ograničenja,
sustav ponovno uključuje dugo
svjetlo.
Aktiviranje
Pomoć za duga svjetla se aktivira
dvostrukim pritiskom na polugu
indikatora pri brzini iznad 40 km/h.
Zeleno kontrolno svjetlo l stalno
svijetli kada je pomoć aktivirana, plavo svjetlo 7 svijetli kada su
uključena duga svjetla.
Kontrolno svjetlo l 3 116.

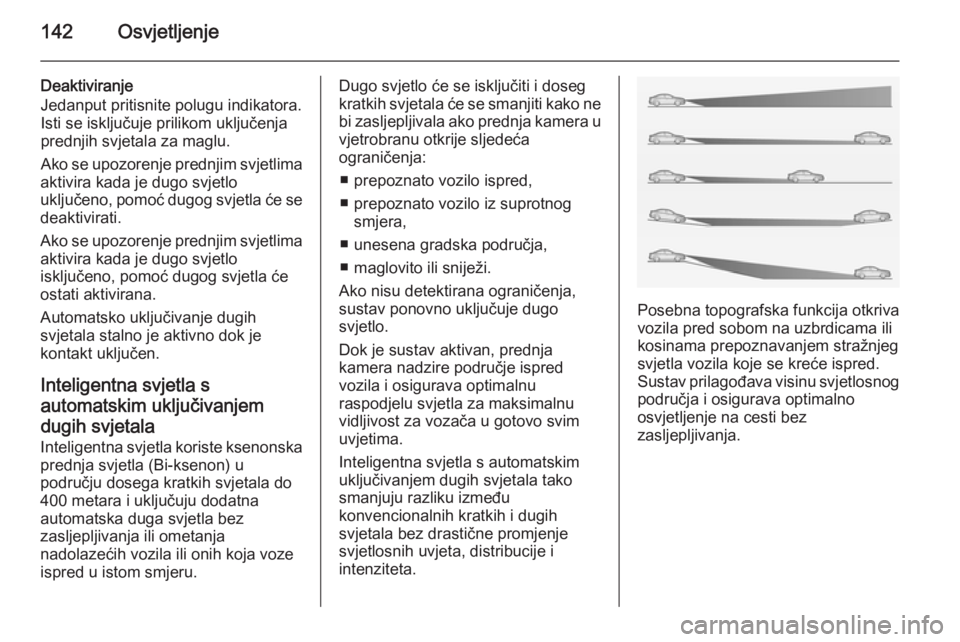

142Osvjetljenje
Deaktiviranje
Jedanput pritisnite polugu indikatora.
Isti se isključuje prilikom uključenja
prednjih svjetala za maglu.
Ako se upozorenje prednjim svjetlima
aktivira kada je dugo svjetlo
uključeno, pomoć dugog svjetla će se
deaktivirati.
Ako se upozorenje prednjim svjetlima aktivira kada je dugo svjetlo
isključeno, pomoć dugog svjetla će ostati aktivirana.
Automatsko uključivanje dugih
svjetala stalno je aktivno dok je
kontakt uključen.
Inteligentna svjetla s
automatskim uključivanjem
dugih svjetala
Inteligentna svjetla koriste ksenonska
prednja svjetla (Bi-ksenon) u
području dosega kratkih svjetala do
400 metara i uključuju dodatna
automatska duga svjetla bez
zasljepljivanja ili ometanja
nadolazećih vozila ili onih koja voze
ispred u istom smjeru.Dugo svjetlo će se isključiti i doseg
kratkih svjetala će se smanjiti kako ne
bi zasljepljivala ako prednja kamera u vjetrobranu otkrije sljedeća
ograničenja:
■ prepoznato vozilo ispred,
■ prepoznato vozilo iz suprotnog smjera,
■ unesena gradska područja,
■ maglovito ili sniježi.
Ako nisu detektirana ograničenja, sustav ponovno uključuje dugo
svjetlo.
Dok je sustav aktivan, prednja
kamera nadzire područje ispred
vozila i osigurava optimalnu
raspodjelu svjetla za maksimalnu
vidljivost za vozača u gotovo svim
uvjetima.
Inteligentna svjetla s automatskim uključivanjem dugih svjetala tako
smanjuju razliku između
konvencionalnih kratkih i dugih
svjetala bez drastične promjenje
svjetlosnih uvjeta, distribucije i
intenziteta.
Posebna topografska funkcija otkriva
vozila pred sobom na uzbrdicama ili
kosinama prepoznavanjem stražnjeg
svjetla vozila koje se kreće ispred.
Sustav prilagođava visinu svjetlosnog
područja i osigurava optimalno
osvjetljenje na cesti bez
zasljepljivanja.

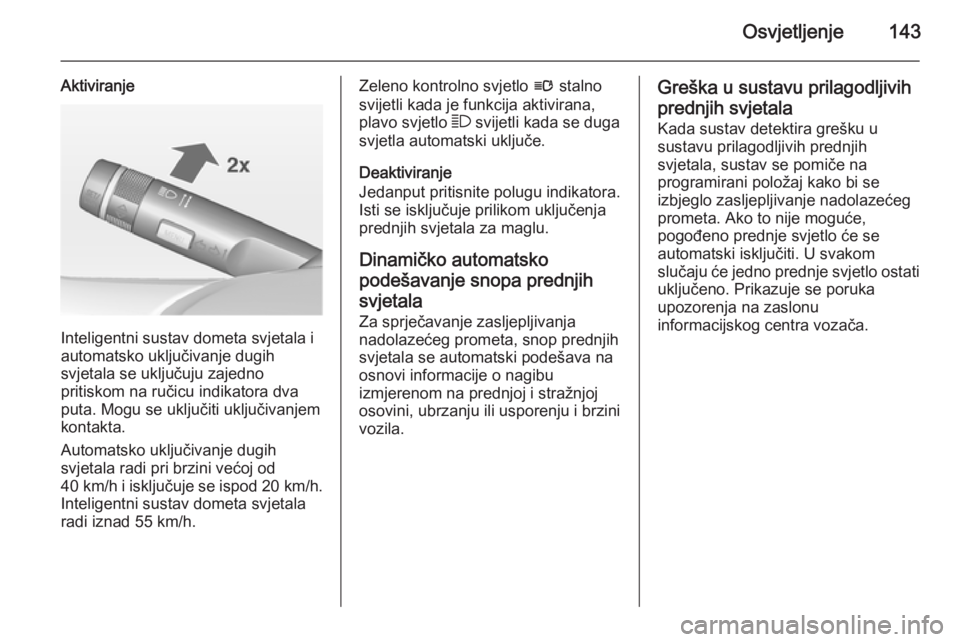

Osvjetljenje143
Aktiviranje
Inteligentni sustav dometa svjetala i
automatsko uključivanje dugih
svjetala se uključuju zajedno
pritiskom na ručicu indikatora dva
puta. Mogu se uključiti uključivanjem
kontakta.
Automatsko uključivanje dugih
svjetala radi pri brzini većoj od
40 km/h i isključuje se ispod 20 km/h.
Inteligentni sustav dometa svjetala radi iznad 55 km/h.
Zeleno kontrolno svjetlo l stalno
svijetli kada je funkcija aktivirana,
plavo svjetlo 7 svijetli kada se duga
svjetla automatski uključe.
Deaktiviranje
Jedanput pritisnite polugu indikatora. Isti se isključuje prilikom uključenja
prednjih svjetala za maglu.
Dinamičko automatsko
podešavanje snopa prednjih
svjetala
Za sprječavanje zasljepljivanja
nadolazećeg prometa, snop prednjih
svjetala se automatski podešava na
osnovi informacije o nagibu
izmjerenom na prednjoj i stražnjoj
osovini, ubrzanju ili usporenju i brzini
vozila.Greška u sustavu prilagodljivih
prednjih svjetala Kada sustav detektira grešku u
sustavu prilagodljivih prednjih
svjetala, sustav se pomiče na
programirani položaj kako bi se
izbjeglo zasljepljivanje nadolazećeg
prometa. Ako to nije moguće,
pogođeno prednje svjetlo će se
automatski isključiti. U svakom
slučaju će jedno prednje svjetlo ostati
uključeno. Prikazuje se poruka
upozorenja na zaslonu
informacijskog centra vozača.

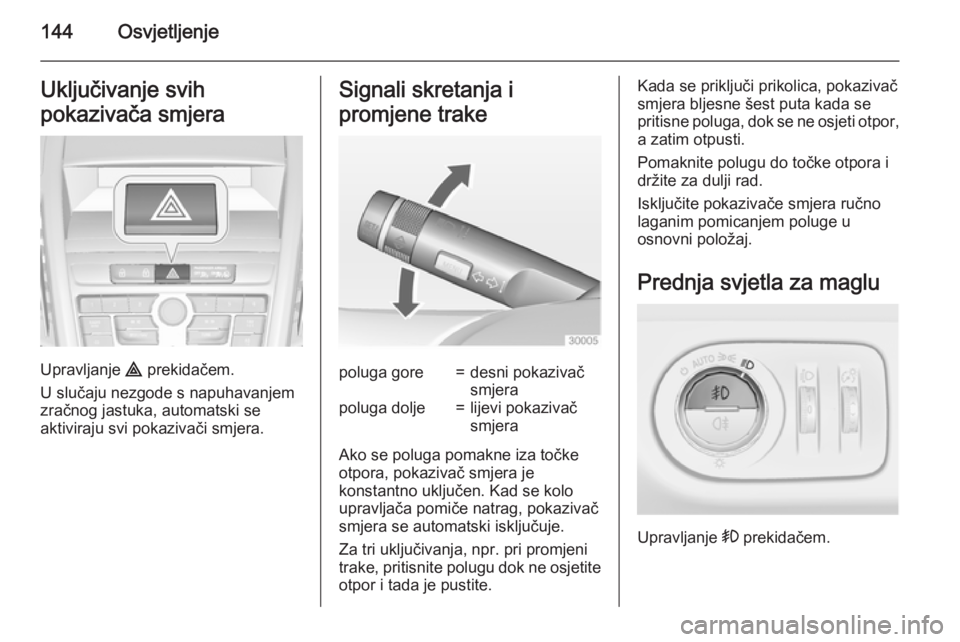

144OsvjetljenjeUključivanje svih
pokazivača smjera
Upravljanje ¨ prekidačem.
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
aktiviraju svi pokazivači smjera.
Signali skretanja i
promjene trakepoluga gore=desni pokazivač
smjerapoluga dolje=lijevi pokazivač
smjera
Ako se poluga pomakne iza točke
otpora, pokazivač smjera je
konstantno uključen. Kad se kolo
upravljača pomiče natrag, pokazivač
smjera se automatski isključuje.
Za tri uključivanja, npr. pri promjeni
trake, pritisnite polugu dok ne osjetite otpor i tada je pustite.
Kada se priključi prikolica, pokazivač
smjera bljesne šest puta kada se
pritisne poluga, dok se ne osjeti otpor, a zatim otpusti.
Pomaknite polugu do točke otpora i
držite za dulji rad.
Isključite pokazivače smjera ručno
laganim pomicanjem poluge u
osnovni položaj.
Prednja svjetla za maglu
Upravljanje > prekidačem.

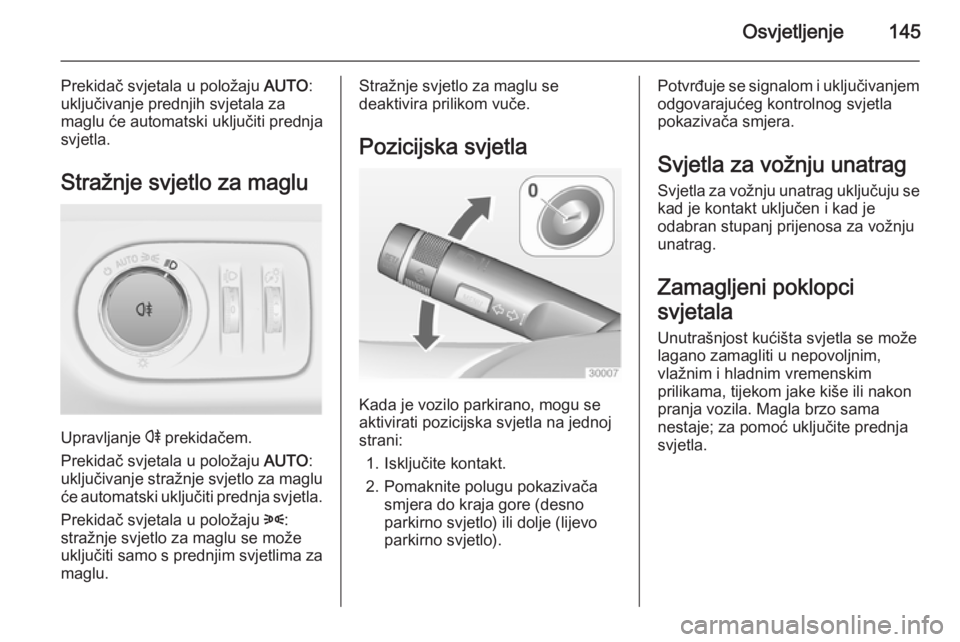

Osvjetljenje145
Prekidač svjetala u položaju AUTO:
uključivanje prednjih svjetala za
maglu će automatski uključiti prednja
svjetla.
Stražnje svjetlo za maglu
Upravljanje r prekidačem.
Prekidač svjetala u položaju AUTO:
uključivanje stražnje svjetlo za maglu će automatski uključiti prednja svjetla.
Prekidač svjetala u položaju 8:
stražnje svjetlo za maglu se može uključiti samo s prednjim svjetlima za
maglu.
Stražnje svjetlo za maglu se
deaktivira prilikom vuče.
Pozicijska svjetla
Kada je vozilo parkirano, mogu se
aktivirati pozicijska svjetla na jednoj
strani:
1. Isključite kontakt.
2. Pomaknite polugu pokazivača smjera do kraja gore (desno
parkirno svjetlo) ili dolje (lijevo
parkirno svjetlo).
Potvrđuje se signalom i uključivanjem odgovarajućeg kontrolnog svjetla
pokazivača smjera.
Svjetla za vožnju unatrag
Svjetla za vožnju unatrag uključuju se kad je kontakt uključen i kad je
odabran stupanj prijenosa za vožnju
unatrag.
Zamagljeni poklopci
svjetala Unutrašnjost kućišta svjetla se može
lagano zamagliti u nepovoljnim,
vlažnim i hladnim vremenskim
prilikama, tijekom jake kiše ili nakon
pranja vozila. Magla brzo sama
nestaje; za pomoć uključite prednja
svjetla.

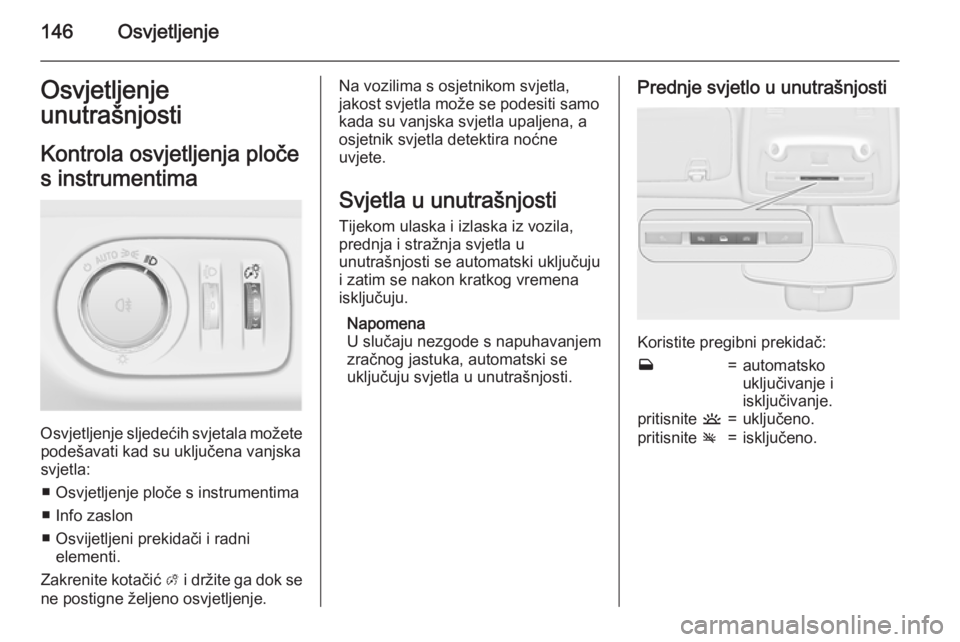

146OsvjetljenjeOsvjetljenje
unutrašnjosti
Kontrola osvjetljenja ploče
s instrumentima
Osvjetljenje sljedećih svjetala možete podešavati kad su uključena vanjskasvjetla:
■ Osvjetljenje ploče s instrumentima
■ Info zaslon
■ Osvijetljeni prekidači i radni elementi.
Zakrenite kotačić A i držite ga dok se
ne postigne željeno osvjetljenje.
Na vozilima s osjetnikom svjetla,
jakost svjetla može se podesiti samo
kada su vanjska svjetla upaljena, a
osjetnik svjetla detektira noćne
uvjete.
Svjetla u unutrašnjosti
Tijekom ulaska i izlaska iz vozila,
prednja i stražnja svjetla u
unutrašnjosti se automatski uključuju
i zatim se nakon kratkog vremena isključuju.
Napomena
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
uključuju svjetla u unutrašnjosti.Prednje svjetlo u unutrašnjosti
Koristite pregibni prekidač:
w=automatsko
uključivanje i
isključivanje.pritisnite u=uključeno.pritisnite v=isključeno.

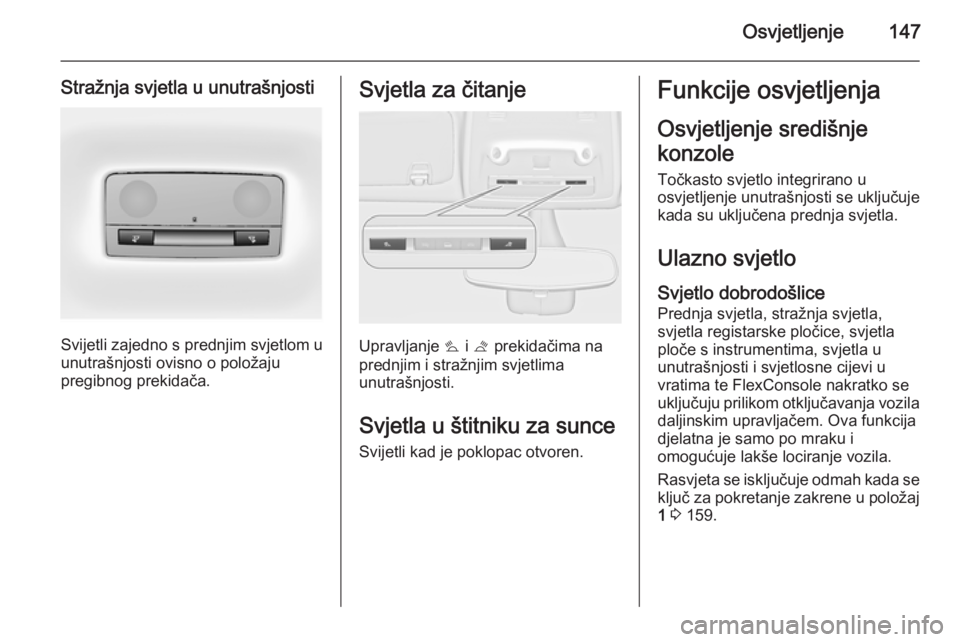

Osvjetljenje147
Stražnja svjetla u unutrašnjosti
Svijetli zajedno s prednjim svjetlom u
unutrašnjosti ovisno o položaju
pregibnog prekidača.
Svjetla za čitanje
Upravljanje s i t prekidačima na
prednjim i stražnjim svjetlima
unutrašnjosti.
Svjetla u štitniku za sunce Svijetli kad je poklopac otvoren.
Funkcije osvjetljenja
Osvjetljenje središnje
konzole
Točkasto svjetlo integrirano u
osvjetljenje unutrašnjosti se uključuje
kada su uključena prednja svjetla.
Ulazno svjetlo Svjetlo dobrodošlice
Prednja svjetla, stražnja svjetla,
svjetla registarske pločice, svjetla
ploče s instrumentima, svjetla u
unutrašnjosti i svjetlosne cijevi u
vratima te FlexConsole nakratko se
uključuju prilikom otključavanja vozila daljinskim upravljačem. Ova funkcija
djelatna je samo po mraku i
omogućuje lakše lociranje vozila.
Rasvjeta se isključuje odmah kada se
ključ za pokretanje zakrene u položaj 1 3 159.

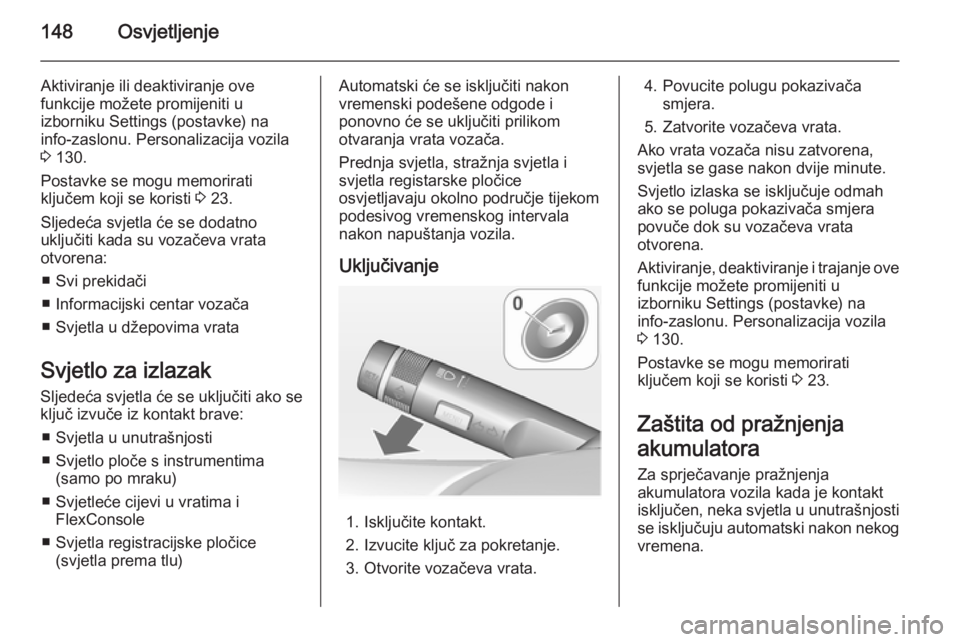

148Osvjetljenje
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 130.
Postavke se mogu memorirati
ključem koji se koristi 3 23.
Sljedeća svjetla će se dodatno
uključiti kada su vozačeva vrata
otvorena:
■ Svi prekidači
■ Informacijski centar vozača
■ Svjetla u džepovima vrata
Svjetlo za izlazak
Sljedeća svjetla će se uključiti ako se
ključ izvuče iz kontakt brave:
■ Svjetla u unutrašnjosti
■ Svjetlo ploče s instrumentima (samo po mraku)
■ Svjetleće cijevi u vratima i FlexConsole
■ Svjetla registracijske pločice (svjetla prema tlu)Automatski će se isključiti nakon
vremenski podešene odgode i
ponovno će se uključiti prilikom
otvaranja vrata vozača.
Prednja svjetla, stražnja svjetla i
svjetla registarske pločice
osvjetljavaju okolno područje tijekom
podesivog vremenskog intervala
nakon napuštanja vozila.
Uključivanje
1. Isključite kontakt.
2. Izvucite ključ za pokretanje.
3. Otvorite vozačeva vrata.
4. Povucite polugu pokazivača smjera.
5. Zatvorite vozačeva vrata.
Ako vrata vozača nisu zatvorena,
svjetla se gase nakon dvije minute.
Svjetlo izlaska se isključuje odmah ako se poluga pokazivača smjera
povuče dok su vozačeva vrata
otvorena.
Aktiviranje, deaktiviranje i trajanje ove funkcije možete promijeniti u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 130.
Postavke se mogu memorirati
ključem koji se koristi 3 23.
Zaštita od pražnjenja
akumulatora Za sprječavanje pražnjenja
akumulatora vozila kada je kontakt
isključen, neka svjetla u unutrašnjosti
se isključuju automatski nakon nekog
vremena.
