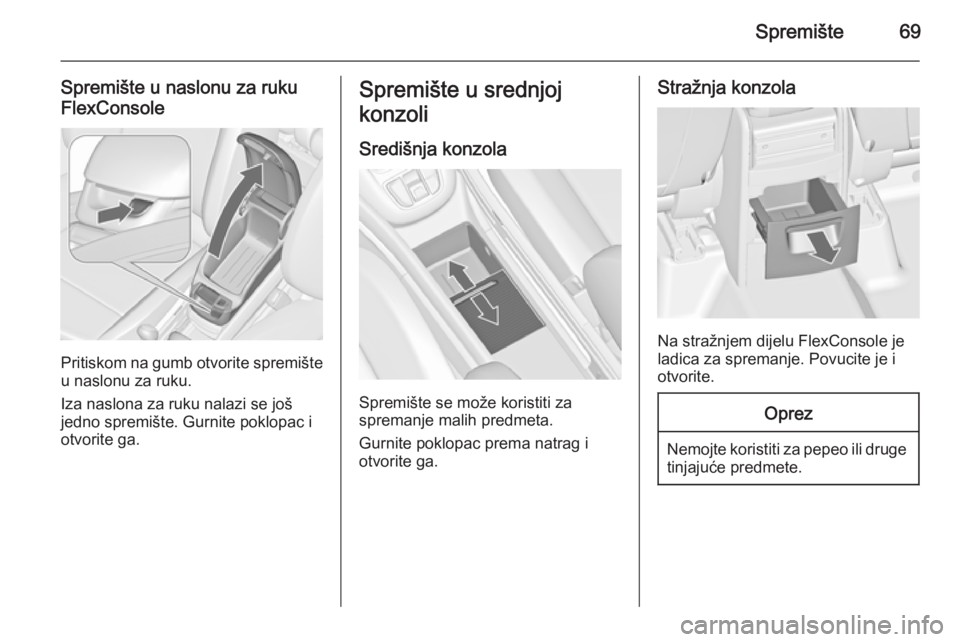

Spremište69
Spremište u naslonu za rukuFlexConsole
Pritiskom na gumb otvorite spremište
u naslonu za ruku.
Iza naslona za ruku nalazi se još jedno spremište. Gurnite poklopac i otvorite ga.
Spremište u srednjoj
konzoli
Središnja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Gurnite poklopac prema natrag i
otvorite ga.
Stražnja konzola
Na stražnjem dijelu FlexConsole je
ladica za spremanje. Povucite je i
otvorite.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.

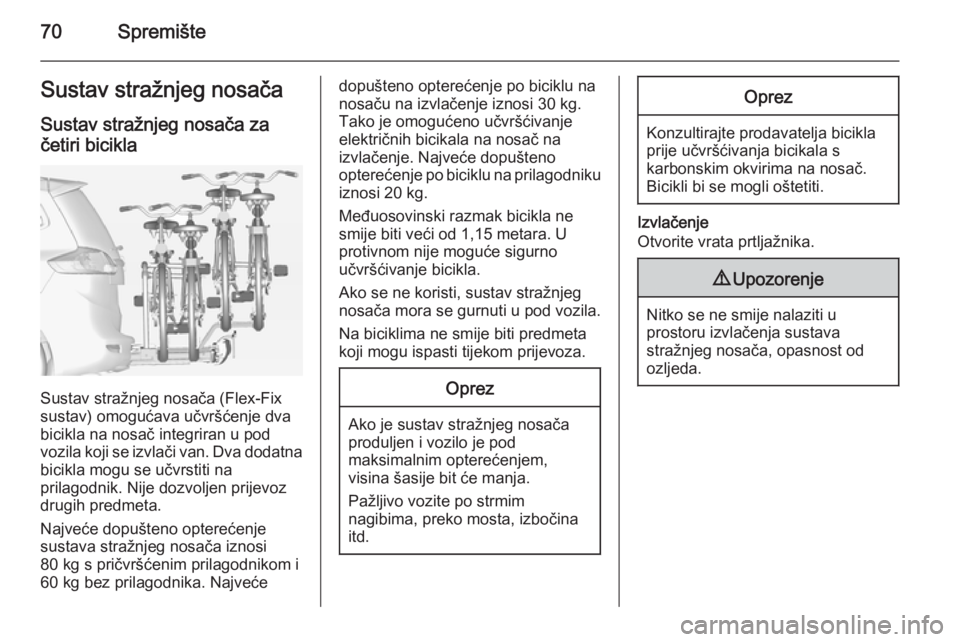

70SpremišteSustav stražnjeg nosačaSustav stražnjeg nosača za
četiri bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje dva
bicikla na nosač integriran u pod
vozila koji se izvlači van. Dva dodatna
bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
80 kg s pričvršćenim prilagodnikom i
60 kg bez prilagodnika. Najveće
dopušteno opterećenje po biciklu na
nosaču na izvlačenje iznosi 30 kg.
Tako je omogućeno učvršćivanje
električnih bicikala na nosač na
izvlačenje. Najveće dopušteno
opterećenje po biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

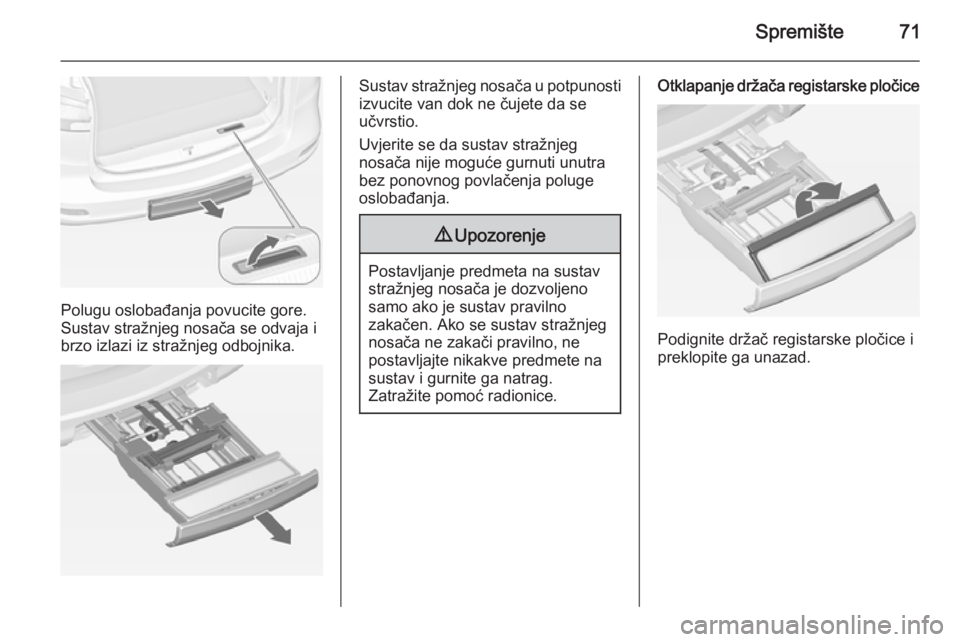

Spremište71
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.

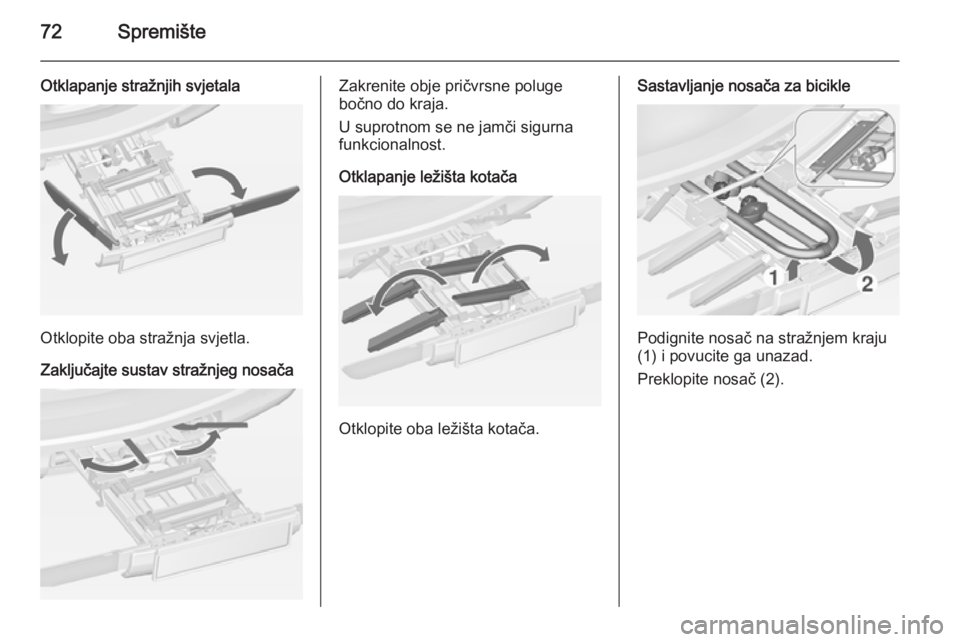

72Spremište
Otklapanje stražnjih svjetala
Otklopite oba stražnja svjetla.
Zaključajte sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).

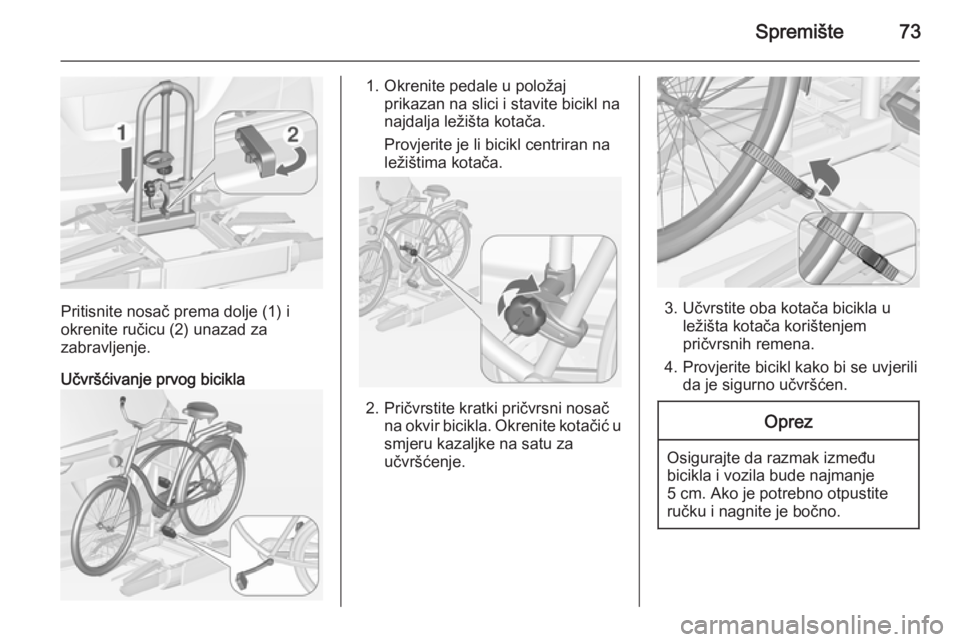

Spremište73
Pritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad za
zabravljenje.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
najdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.

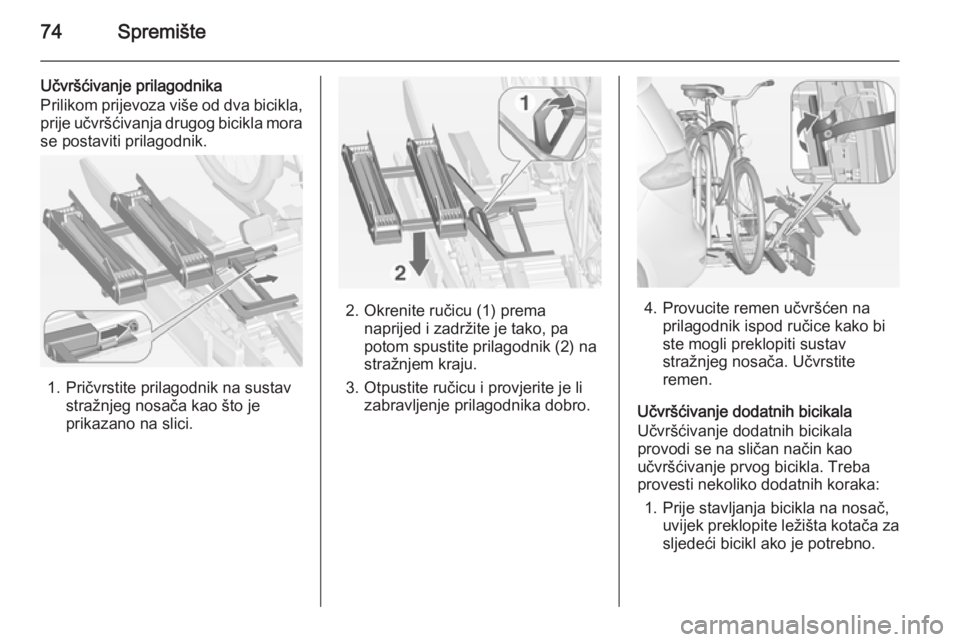

74Spremište
Učvršćivanje prilagodnika
Prilikom prijevoza više od dva bicikla,
prije učvršćivanja drugog bicikla mora se postaviti prilagodnik.
1. Pričvrstite prilagodnik na sustav
stražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu (1) prema naprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Treba
provesti nekoliko dodatnih koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.

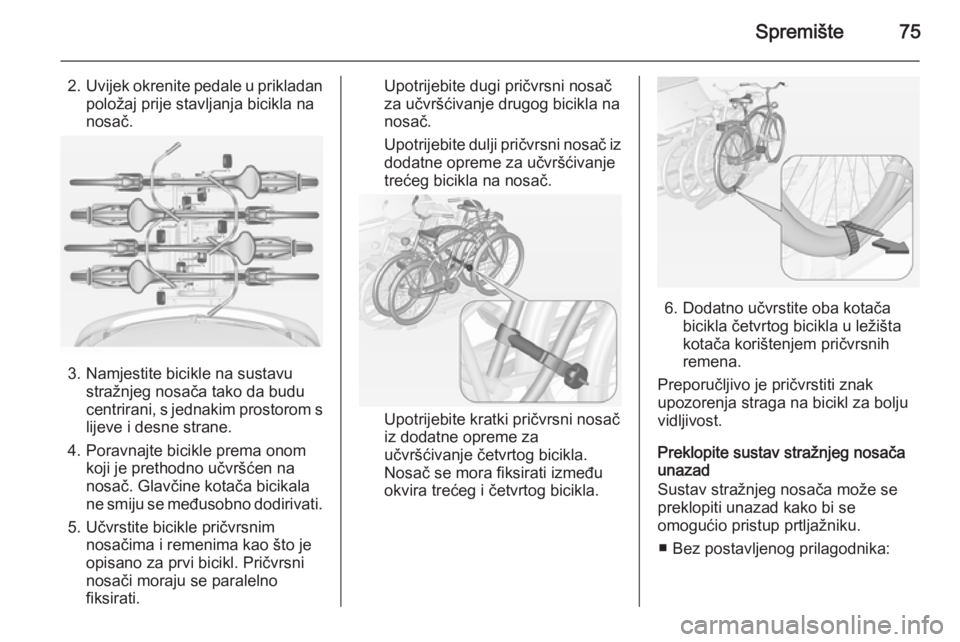

Spremište75
2.Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite dulji pričvrsni nosač iz
dodatne opreme za učvršćivanje
trećeg bicikla na nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje četvrtog bicikla.
Nosač se mora fiksirati između
okvira trećeg i četvrtog bicikla.
6. Dodatno učvrstite oba kotača bicikla četvrtog bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak upozorenja straga na bicikl za bolju
vidljivost.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
■ Bez postavljenog prilagodnika:

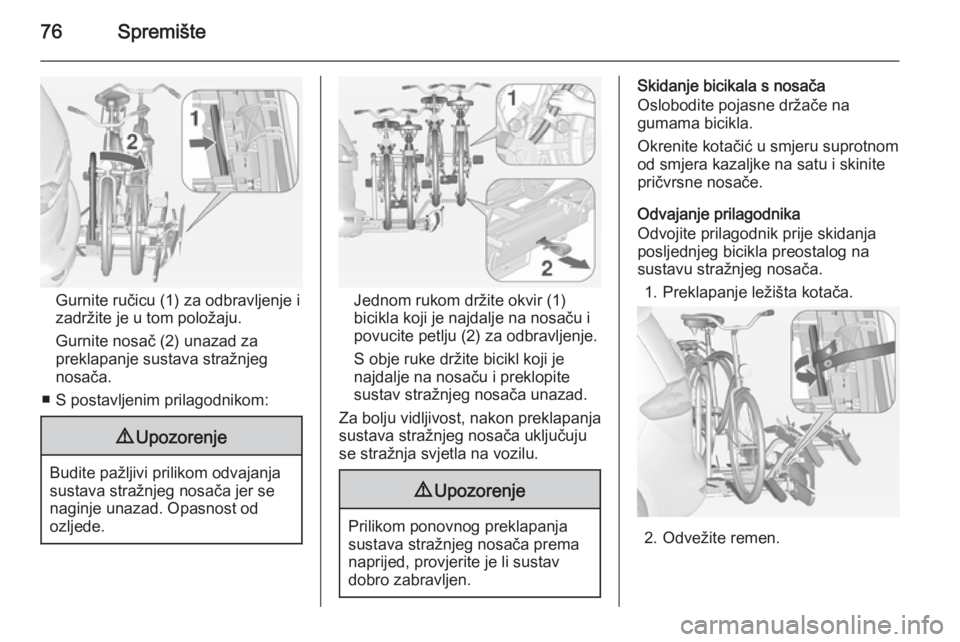

76Spremište
Gurnite ručicu (1) za odbravljenje i
zadržite je u tom položaju.
Gurnite nosač (2) unazad za
preklapanje sustava stražnjeg
nosača.
■ S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
bicikla koji je najdalje na nosaču i
povucite petlju (2) za odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na
gumama bicikla.
Okrenite kotačić u smjeru suprotnom
od smjera kazaljke na satu i skinite
pričvrsne nosače.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja
posljednjeg bicikla preostalog na sustavu stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.

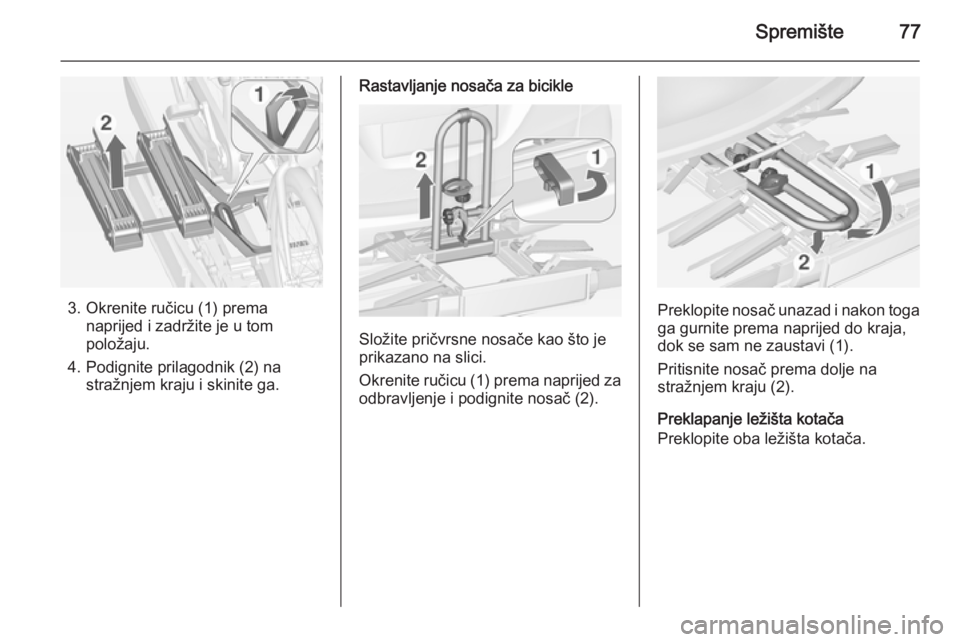

Spremište77
3. Okrenite ručicu (1) premanaprijed i zadržite je u tompoložaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu (1) prema naprijed za odbravljenje i podignite nosač (2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite oba ležišta kotača.

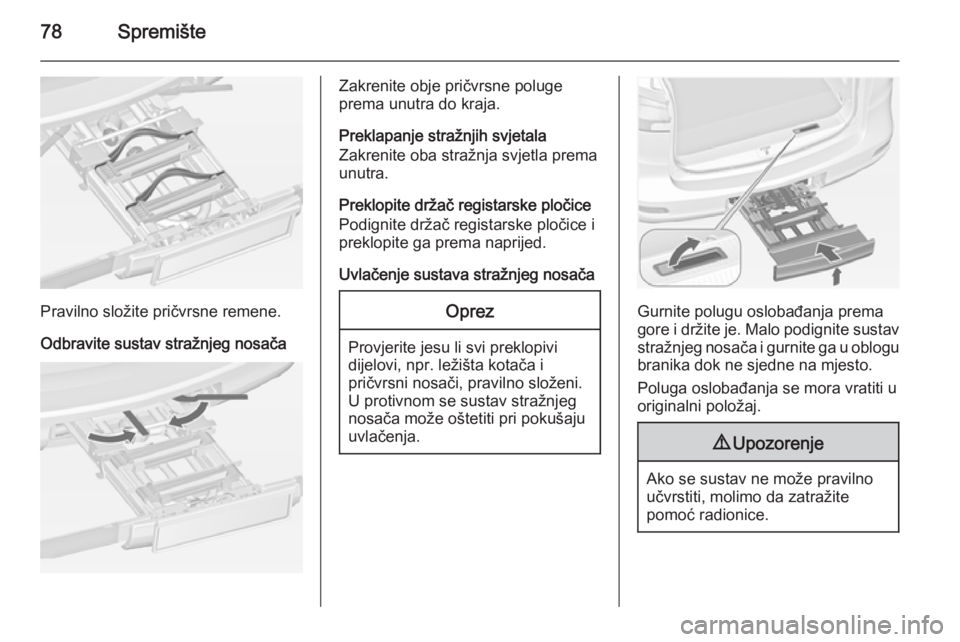

78Spremište
Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja.
Preklapanje stražnjih svjetala
Zakrenite oba stražnja svjetla prema
unutra.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav stražnjeg nosača i gurnite ga u oblogu
branika dok ne sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
