OPEL ZAFIRA C 2015 Priručnik za vlasnika (in Croatian)

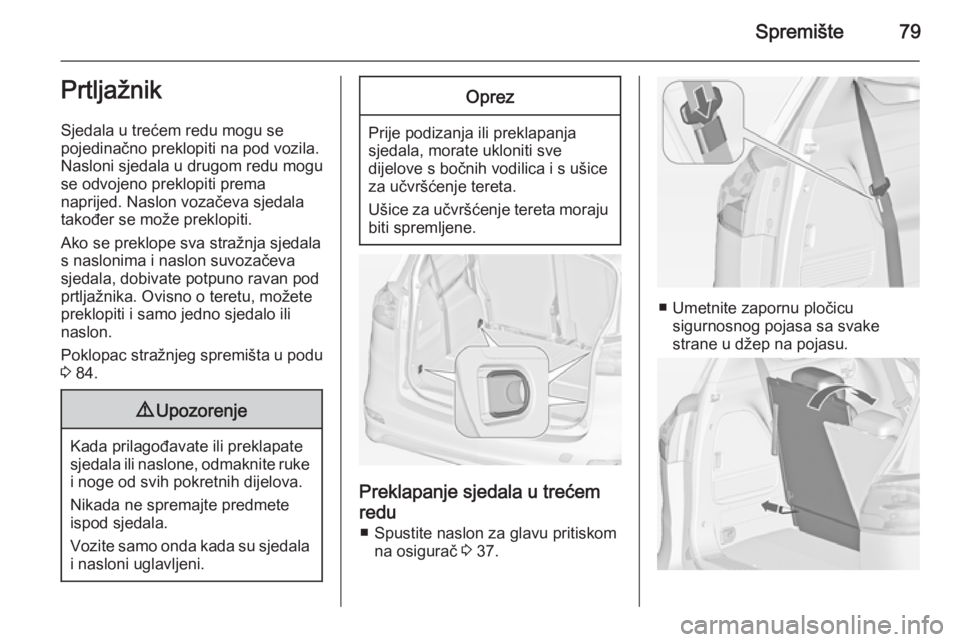

Spremište79Prtljažnik
Sjedala u trećem redu mogu se
pojedinačno preklopiti na pod vozila.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed. Naslon vozačeva sjedala
također se može preklopiti.
Ako se preklope sva stražnja sjedala
s naslonima i naslon suvozačeva
sjedala, dobivate potpuno ravan pod
prtljažnika. Ovisno o teretu, možete preklopiti i samo jedno sjedalo ilinaslon.
Poklopac stražnjeg spremišta u podu
3 84.9 Upozorenje
Kada prilagođavate ili preklapate
sjedala ili naslone, odmaknite ruke i noge od svih pokretnih dijelova.
Nikada ne spremajte predmete
ispod sjedala.
Vozite samo onda kada su sjedala i nasloni uglavljeni.
Oprez
Prije podizanja ili preklapanja
sjedala, morate ukloniti sve
dijelove s bočnih vodilica i s ušice za učvršćenje tereta.
Ušice za učvršćenje tereta moraju biti spremljene.
Preklapanje sjedala u trećem
redu ■ Spustite naslon za glavu pritiskom na osigurač 3 37.
■ Umetnite zapornu pločicu
sigurnosnog pojasa sa svake
strane u džep na pojasu.

80Spremište

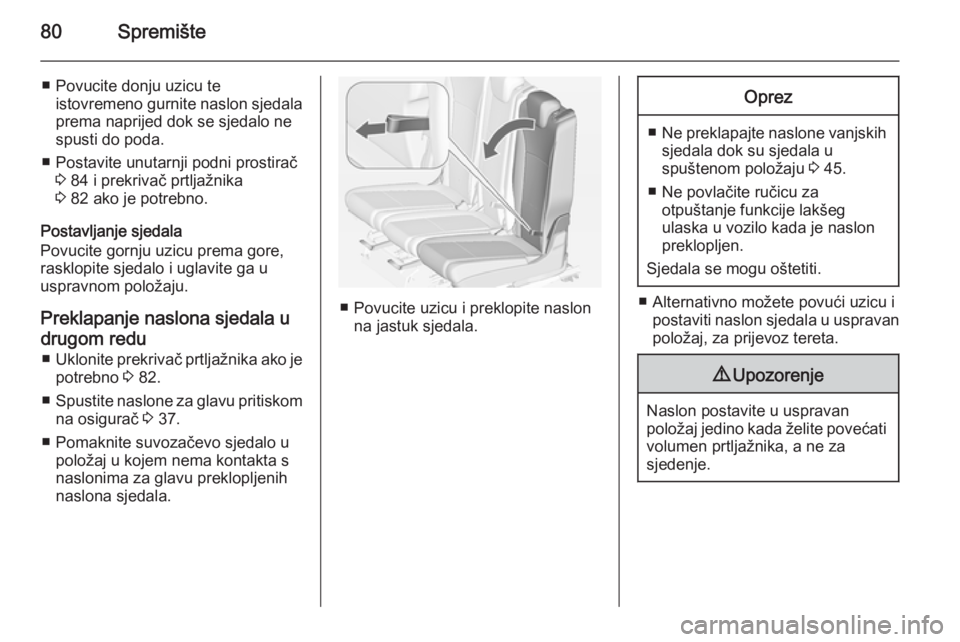

■ Povucite donju uzicu teistovremeno gurnite naslon sjedala
prema naprijed dok se sjedalo ne spusti do poda.
■ Postavite unutarnji podni prostirač 3 84 i prekrivač prtljažnika
3 82 ako je potrebno.
Postavljanje sjedala
Povucite gornju uzicu prema gore, rasklopite sjedalo i uglavite ga u
uspravnom položaju.
Preklapanje naslona sjedala u drugom redu ■ Uklonite prekrivač prtljažnika ako je
potrebno 3 82.
■ Spustite naslone za glavu pritiskom
na osigurač 3 37.
■ Pomaknite suvozačevo sjedalo u položaj u kojem nema kontakta s
naslonima za glavu preklopljenih
naslona sjedala.
■ Povucite uzicu i preklopite naslon na jastuk sjedala.
Oprez
■Ne preklapajte naslone vanjskih
sjedala dok su sjedala u
spuštenom položaju 3 45.
■ Ne povlačite ručicu za otpuštanje funkcije lakšeg
ulaska u vozilo kada je naslon
preklopljen.
Sjedala se mogu oštetiti.
■ Alternativno možete povući uzicu i postaviti naslon sjedala u uspravanpoložaj, za prijevoz tereta.
9 Upozorenje
Naslon postavite u uspravan
položaj jedino kada želite povećati volumen prtljažnika, a ne za
sjedenje.

Spremište81

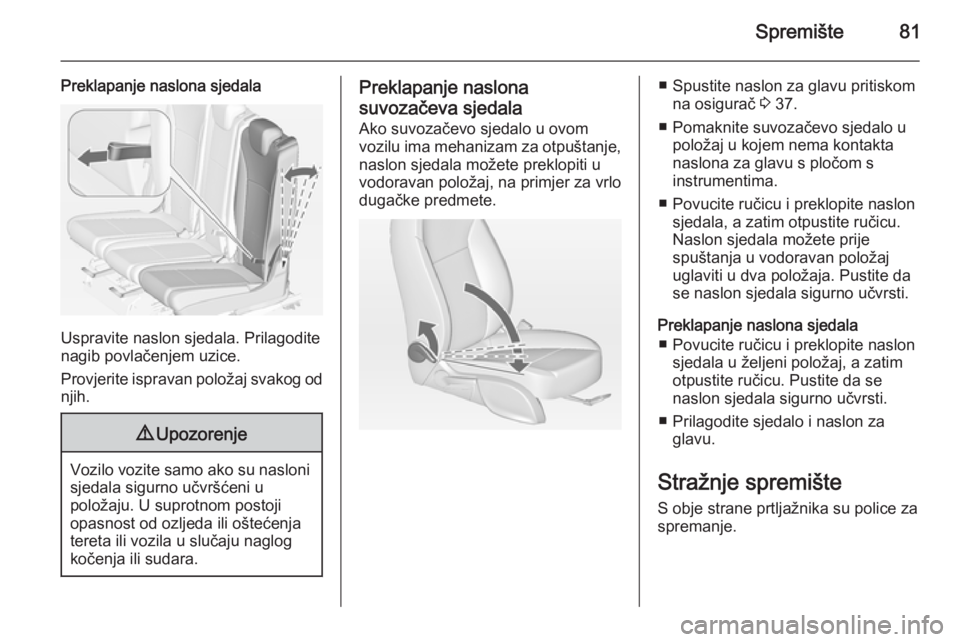

Preklapanje naslona sjedala
Uspravite naslon sjedala. Prilagodite
nagib povlačenjem uzice.
Provjerite ispravan položaj svakog od njih.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju naglog
kočenja ili sudara.
Preklapanje naslona
suvozačeva sjedala Ako suvozačevo sjedalo u ovom
vozilu ima mehanizam za otpuštanje,
naslon sjedala možete preklopiti u
vodoravan položaj, na primjer za vrlo
dugačke predmete.■ Spustite naslon za glavu pritiskom na osigurač 3 37.
■ Pomaknite suvozačevo sjedalo u položaj u kojem nema kontakta
naslona za glavu s pločom s
instrumentima.
■ Povucite ručicu i preklopite naslon sjedala, a zatim otpustite ručicu.
Naslon sjedala možete prije
spuštanja u vodoravan položaj
uglaviti u dva položaja. Pustite da
se naslon sjedala sigurno učvrsti.
Preklapanje naslona sjedala ■ Povucite ručicu i preklopite naslon sjedala u željeni položaj, a zatim
otpustite ručicu. Pustite da se
naslon sjedala sigurno učvrsti.
■ Prilagodite sjedalo i naslon za glavu.
Stražnje spremište
S obje strane prtljažnika su police za
spremanje.

82Spremište

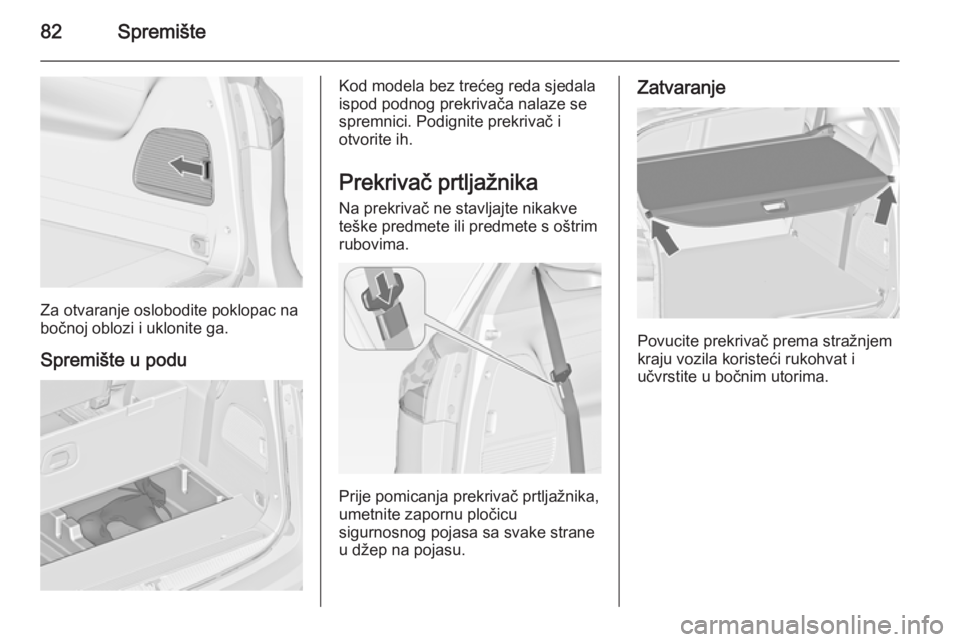

Za otvaranje oslobodite poklopac na
bočnoj oblozi i uklonite ga.
Spremište u podu
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Podignite prekrivač i
otvorite ih.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.
Prije pomicanja prekrivač prtljažnika,
umetnite zapornu pločicu
sigurnosnog pojasa sa svake strane
u džep na pojasu.
Zatvaranje
Povucite prekrivač prema stražnjem
kraju vozila koristeći rukohvat i
učvrstite u bočnim utorima.

Spremište83
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite prekrivač i
nadzirite njegovo potpuno
namotavanje.
Uklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite poklopac na
desnoj strani i uklonite ga iz držača.
Spremanje u prtljažnik
Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
Umetnite prekrivač s gornjom
stranom prema dolje i polugom za
otpuštanje na lijevoj strani u
prilagodnik na desnoj strani
spremnika.

84Spremište

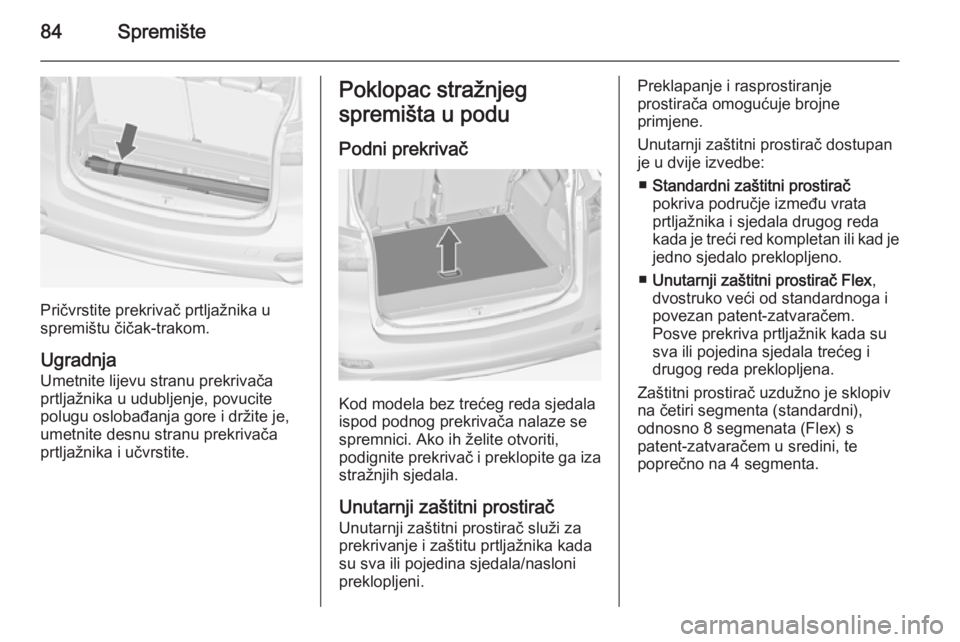

Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Poklopac stražnjeg
spremišta u podu
Podni prekrivač
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Ako ih želite otvoriti,
podignite prekrivač i preklopite ga iza stražnjih sjedala.
Unutarnji zaštitni prostirač
Unutarnji zaštitni prostirač služi za prekrivanje i zaštitu prtljažnika kada
su sva ili pojedina sjedala/nasloni
preklopljeni.
Preklapanje i rasprostiranje
prostirača omogućuje brojne
primjene.
Unutarnji zaštitni prostirač dostupan
je u dvije izvedbe:
■ Standardni zaštitni prostirač
pokriva područje između vrata
prtljažnika i sjedala drugog reda kada je treći red kompletan ili kad je jedno sjedalo preklopljeno.
■ Unutarnji zaštitni prostirač Flex ,
dvostruko veći od standardnoga i
povezan patent-zatvaračem.
Posve prekriva prtljažnik kada su sva ili pojedina sjedala trećeg idrugog reda preklopljena.
Zaštitni prostirač uzdužno je sklopiv
na četiri segmenta (standardni),
odnosno 8 segmenata (Flex) s
patent-zatvaračem u sredini, te
poprečno na 4 segmenta.

Spremište85
U nastavku je opisano samo nekoliko
primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).Četiri puta preklopljen prostirač nalazi se podignut uz sjedala trećeg reda.
■ Preklopite sjedala trećeg reda.
■ Razvucite segmente sklopljenog prostirača tako da je prvi segment
prislonjen uz naslon sjedala drugog
reda.
■ Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
■ Ako želite ostaviti jedno sjedalo trećeg reda uspravno, uzdužno
napola sklopite prostirač.
■ Malo izvucite prostirač kako biste zaštitili prag prtljažnika pri utovaru
teških predmeta. Podignite
prevučeni dio prostirača prije
zatvaranja vrata prtljažnika.

86Spremište

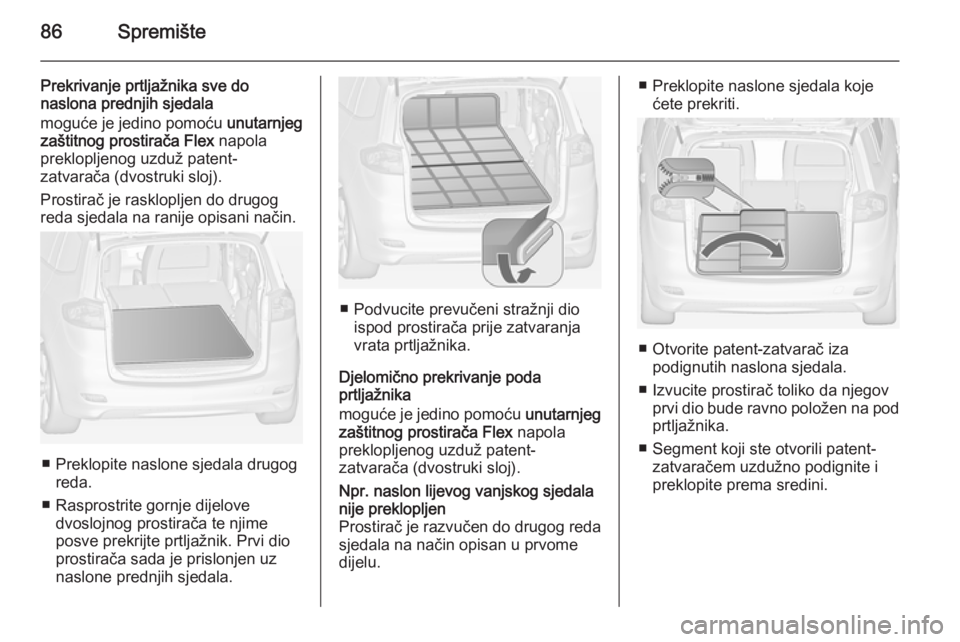

Prekrivanje prtljažnika sve do
naslona prednjih sjedala
moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač je rasklopljen do drugog
reda sjedala na ranije opisani način.
■ Preklopite naslone sjedala drugog reda.
■ Rasprostrite gornje dijelove dvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio
prostirača sada je prislonjen uz
naslone prednjih sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Npr. naslon lijevog vanjskog sjedala
nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.■ Preklopite naslone sjedala koje ćete prekriti.
■ Otvorite patent-zatvarač izapodignutih naslona sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Segment koji ste otvorili patent- zatvaračem uzdužno podignite i
preklopite prema sredini.

Spremište87

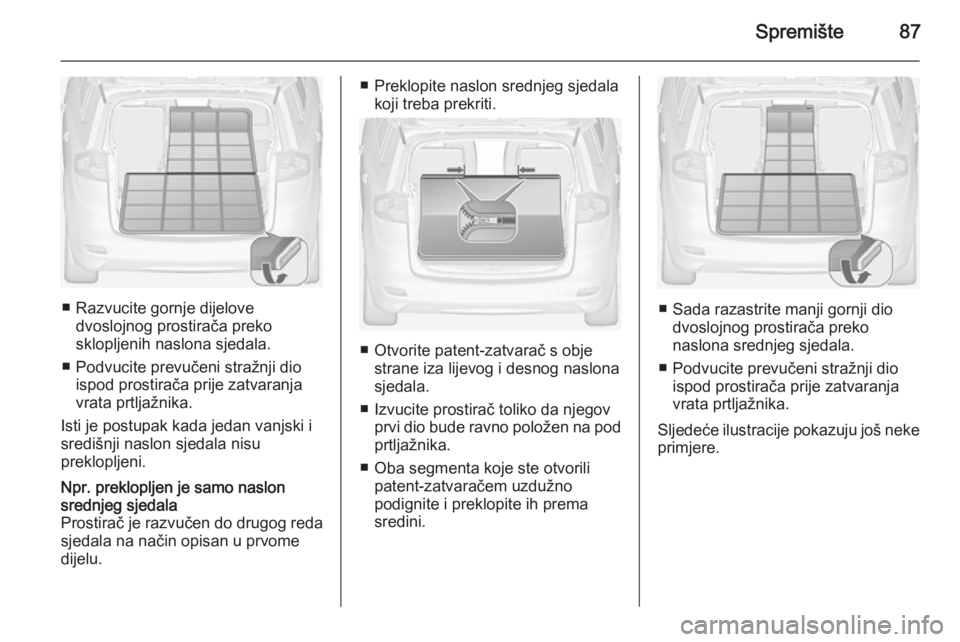

■ Razvucite gornje dijelovedvoslojnog prostirača preko
sklopljenih naslona sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Isti je postupak kada jedan vanjski i
središnji naslon sjedala nisu
preklopljeni.
Npr. preklopljen je samo naslon
srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.■ Preklopite naslon srednjeg sjedala koji treba prekriti.
■ Otvorite patent-zatvarač s objestrane iza lijevog i desnog naslona
sjedala.
■ Izvucite prostirač toliko da njegov prvi dio bude ravno položen na pod
prtljažnika.
■ Oba segmenta koje ste otvorili patent-zatvaračem uzdužno
podignite i preklopite ih prema
sredini.
■ Sada razastrite manji gornji dio dvoslojnog prostirača preko
naslona srednjeg sjedala.
■ Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.

88Spremište

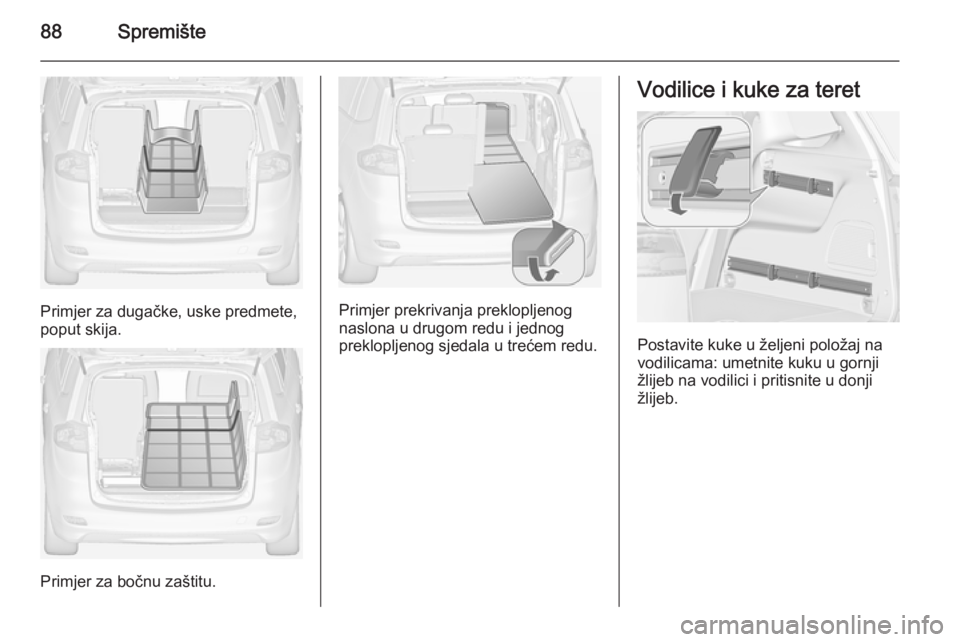

Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.
