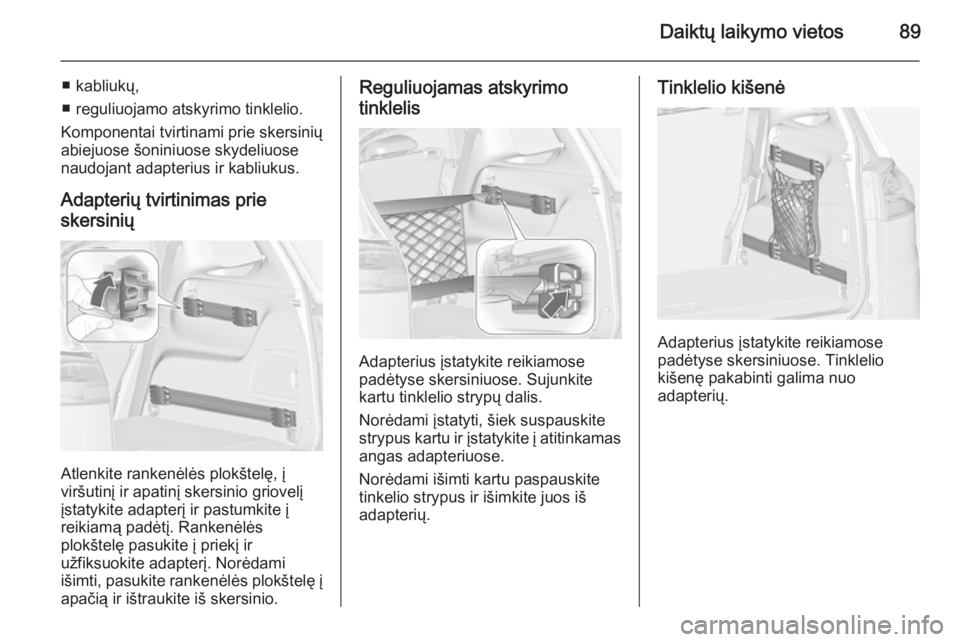

Daiktų laikymo vietos89
■ kabliukų,
■ reguliuojamo atskyrimo tinklelio.
Komponentai tvirtinami prie skersinių abiejuose šoniniuose skydeliuose
naudojant adapterius ir kabliukus.
Adapterių tvirtinimas prie
skersinių
Atlenkite rankenėlės plokštelę, į
viršutinį ir apatinį skersinio griovelį
įstatykite adapterį ir pastumkite į
reikiamą padėtį. Rankenėlės
plokštelę pasukite į priekį ir
užfiksuokite adapterį. Norėdami
išimti, pasukite rankenėlės plokštelę į
apačią ir ištraukite iš skersinio.
Reguliuojamas atskyrimo
tinklelis
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Sujunkite
kartu tinklelio strypų dalis.
Norėdami įstatyti, šiek suspauskite
strypus kartu ir įstatykite į atitinkamas angas adapteriuose.
Norėdami išimti kartu paspauskite
tinkelio strypus ir išimkite juos iš
adapterių.
Tinklelio kišenė
Adapterius įstatykite reikiamose
padėtyse skersiniuose. Tinklelio
kišenę pakabinti galima nuo
adapterių.

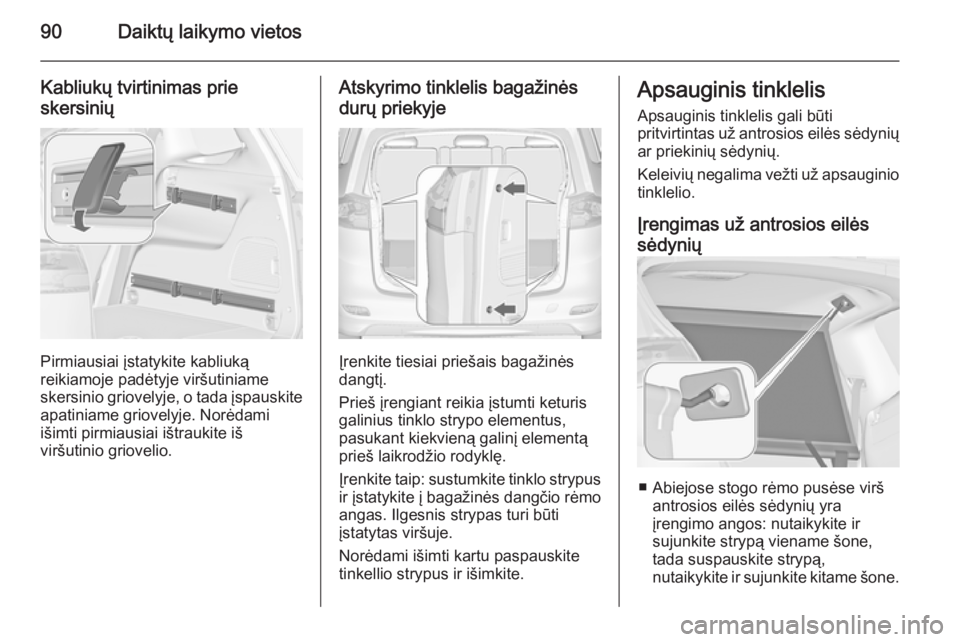

90Daiktų laikymo vietos
Kabliukų tvirtinimas prie
skersinių
Pirmiausiai įstatykite kabliuką
reikiamoje padėtyje viršutiniame
skersinio griovelyje, o tada įspauskite
apatiniame griovelyje. Norėdami
išimti pirmiausiai ištraukite iš
viršutinio griovelio.
Atskyrimo tinklelis bagažinės
durų priekyje
Įrenkite tiesiai priešais bagažinės
dangtį.
Prieš įrengiant reikia įstumti keturis
galinius tinklo strypo elementus,
pasukant kiekvieną galinį elementą
prieš laikrodžio rodyklę.
Įrenkite taip: sustumkite tinklo strypus ir įstatykite į bagažinės dangčio rėmo
angas. Ilgesnis strypas turi būti
įstatytas viršuje.
Norėdami išimti kartu paspauskite
tinkellio strypus ir išimkite.
Apsauginis tinklelis
Apsauginis tinklelis gali būti
pritvirtintas už antrosios eilės sėdynių
ar priekinių sėdynių.
Keleivių negalima vežti už apsauginio
tinklelio.
Įrengimas už antrosios eilės
sėdynių
■ Abiejose stogo rėmo pusėse virš antrosios eilės sėdynių yra
įrengimo angos: nutaikykite ir
sujunkite strypą viename šone,
tada suspauskite strypą,
nutaikykite ir sujunkite kitame šone.

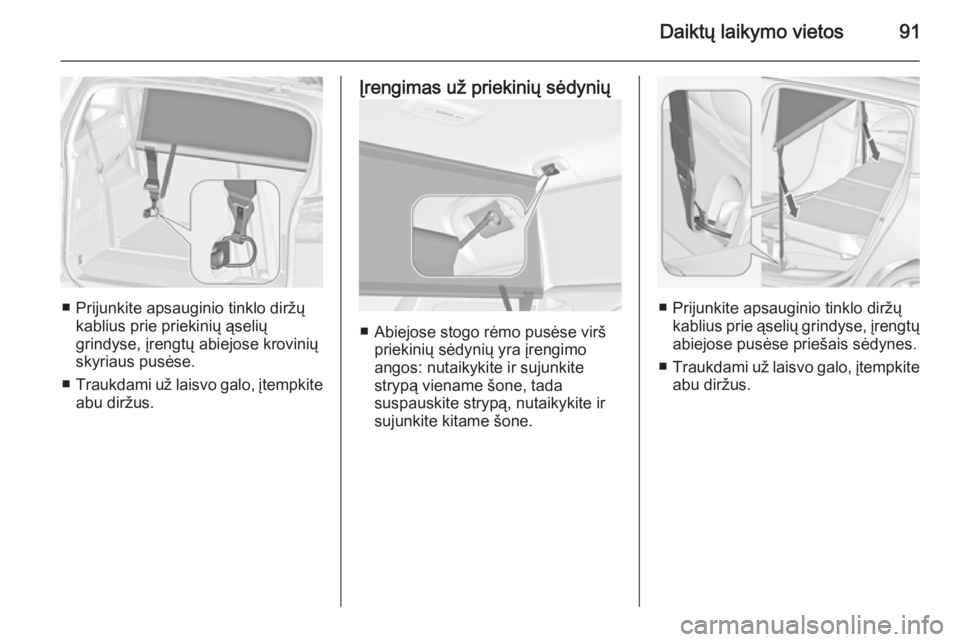

Daiktų laikymo vietos91
■ Prijunkite apsauginio tinklo diržųkablius prie priekinių ąselių
grindyse, įrengtų abiejose krovinių
skyriaus pusėse.
■ Traukdami už laisvo galo, įtempkite
abu diržus.
Įrengimas už priekinių sėdynių
■ Abiejose stogo rėmo pusėse virš priekinių sėdynių yra įrengimo
angos: nutaikykite ir sujunkite
strypą viename šone, tada
suspauskite strypą, nutaikykite ir
sujunkite kitame šone.
■ Prijunkite apsauginio tinklo diržų kablius prie ąselių grindyse, įrengtų
abiejose pusėse priešais sėdynes.
■ Traukdami už laisvo galo, įtempkite
abu diržus.

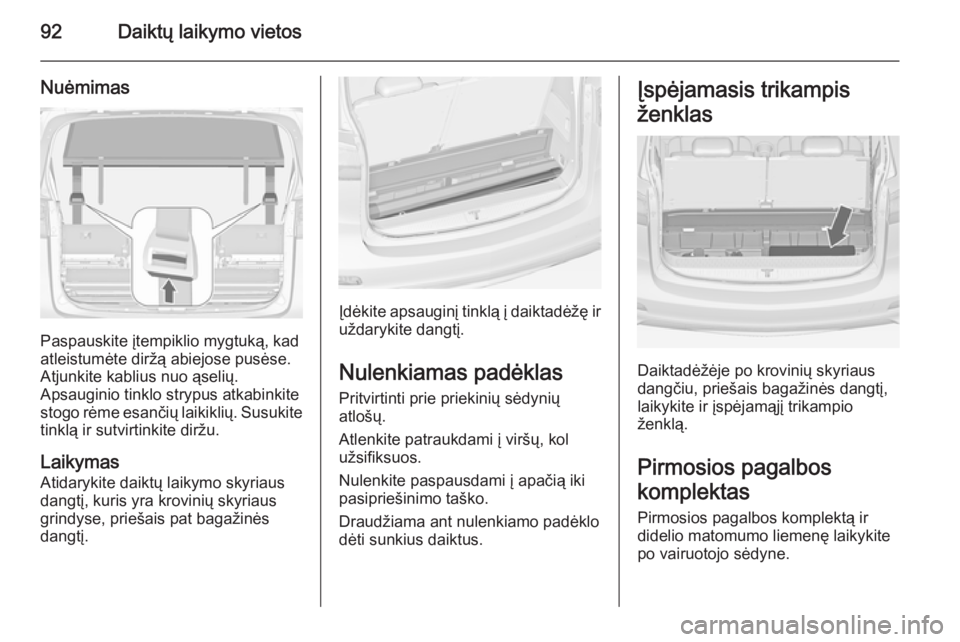

92Daiktų laikymo vietos
Nuėmimas
Paspauskite įtempiklio mygtuką, kad
atleistumėte diržą abiejose pusėse.
Atjunkite kablius nuo ąselių.
Apsauginio tinklo strypus atkabinkite
stogo rėme esančių laikiklių. Susukite
tinklą ir sutvirtinkite diržu.
Laikymas
Atidarykite daiktų laikymo skyriaus
dangtį, kuris yra krovinių skyriaus
grindyse, priešais pat bagažinės
dangtį.
Įdėkite apsauginį tinklą į daiktadėžę ir
uždarykite dangtį.
Nulenkiamas padėklas
Pritvirtinti prie priekinių sėdynių
atlošų.
Atlenkite patraukdami į viršų, kol
užsifiksuos.
Nulenkite paspausdami į apačią iki
pasipriešinimo taško.
Draudžiama ant nulenkiamo padėklo dėti sunkius daiktus.
Įspėjamasis trikampis
ženklas
Daiktadėžėje po krovinių skyriaus
dangčiu, priešais bagažinės dangtį,
laikykite ir įspėjamąjį trikampio
ženklą.
Pirmosios pagalbos
komplektas
Pirmosios pagalbos komplektą ir
didelio matomumo liemenę laikykite
po vairuotojo sėdyne.

Daiktų laikymo vietos93
Pritvirtinkite dirželiais.
Kitoje versijoje pirmosios pagalbos
komplektas įrengtas daiktadėžėje po
vairuotojo sėdyne. Nustumkite
uždangą daiktadėžei atidaryti arba
uždaryti.Stogo bagažinės
sistema
Stogo bagažinė Saugos sumetimais ir norint
apsaugoti stogą, rekomenduojama
naudoti patvirtintą automobilio stogo bagažinės sistemą. Dėl išsamesnėsinformacijos susisiekite su įgaliotuojuatstovu.
Laikykitės gamintojo pateikiamų
montavimo instrukcijų, kai
nenaudojate, stogo bagažinę
nuimkite.

94Daiktų laikymo vietos

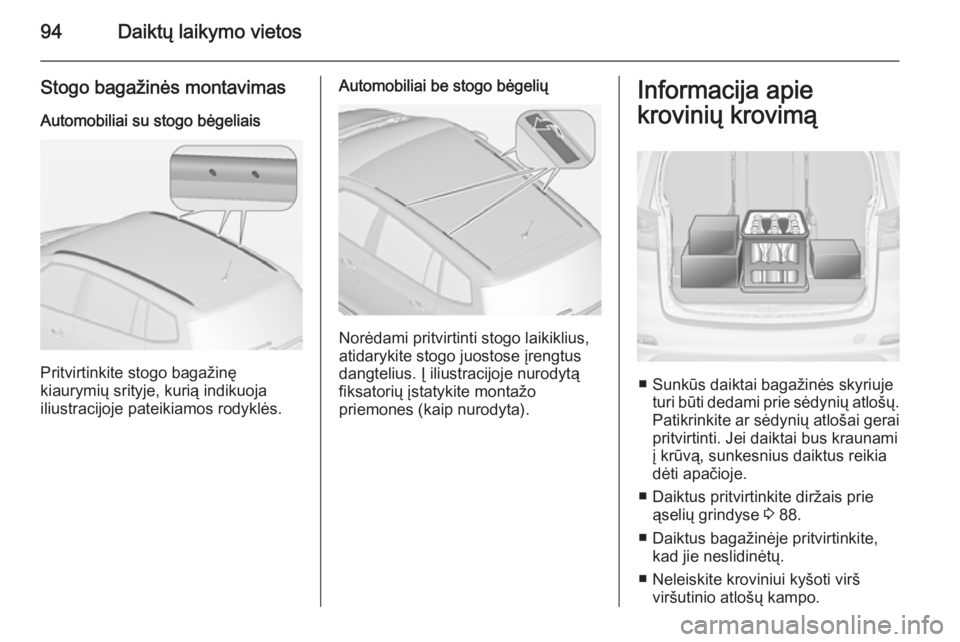

Stogo bagažinės montavimasAutomobiliai su stogo bėgeliais
Pritvirtinkite stogo bagažinę
kiaurymių srityje, kurią indikuoja
iliustracijoje pateikiamos rodyklės.
Automobiliai be stogo bėgelių
Norėdami pritvirtinti stogo laikiklius,
atidarykite stogo juostose įrengtus
dangtelius. Į iliustracijoje nurodytą
fiksatorių įstatykite montažo
priemones (kaip nurodyta).
Informacija apie
krovinių krovimą
■ Sunkūs daiktai bagažinės skyriuje turi būti dedami prie sėdynių atlošų.Patikrinkite ar sėdynių atlošai gerai
pritvirtinti. Jei daiktai bus kraunami
į krūvą, sunkesnius daiktus reikia
dėti apačioje.
■ Daiktus pritvirtinkite diržais prie ąselių grindyse 3 88.
■ Daiktus bagažinėje pritvirtinkite, kad jie neslidinėtų.
■ Neleiskite kroviniui kyšoti virš viršutinio atlošų kampo.

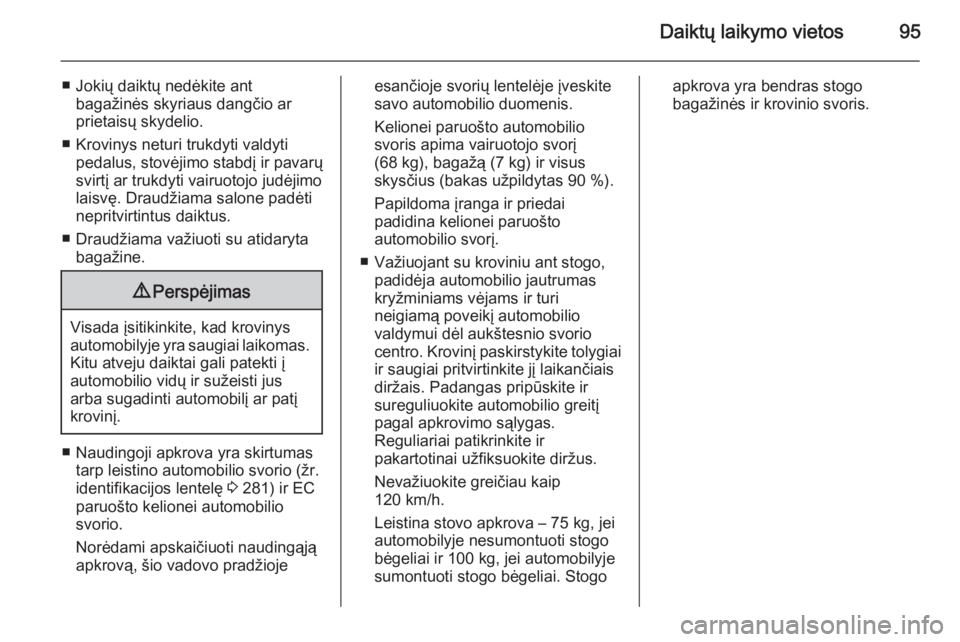

Daiktų laikymo vietos95
■ Jokių daiktų nedėkite antbagažinės skyriaus dangčio ar
prietaisų skydelio.
■ Krovinys neturi trukdyti valdyti pedalus, stovėjimo stabdį ir pavarų
svirtį ar trukdyti vairuotojo judėjimo laisvę. Draudžiama salone padėti
nepritvirtintus daiktus.
■ Draudžiama važiuoti su atidaryta bagažine.9 Perspėjimas
Visada įsitikinkite, kad krovinys
automobilyje yra saugiai laikomas. Kitu atveju daiktai gali patekti į
automobilio vidų ir sužeisti jus
arba sugadinti automobilį ar patį
krovinį.
■ Naudingoji apkrova yra skirtumas tarp leistino automobilio svorio (žr.
identifikacijos lentelę 3 281) ir EC
paruošto kelionei automobilio
svorio.
Norėdami apskaičiuoti naudingąją
apkrovą, šio vadovo pradžioje
esančioje svorių lentelėje įveskite
savo automobilio duomenis.
Kelionei paruošto automobilio
svoris apima vairuotojo svorį
(68 kg), bagažą (7 kg) ir visus skysčius (bakas užpildytas 90 %).
Papildoma įranga ir priedai
padidina kelionei paruošto
automobilio svorį.
■ Važiuojant su kroviniu ant stogo, padidėja automobilio jautrumas
kryžminiams vėjams ir turi
neigiamą poveikį automobilio
valdymui dėl aukštesnio svorio centro. Krovinį paskirstykite tolygiai ir saugiai pritvirtinkite jį laikančiais
diržais. Padangas pripūskite ir
sureguliuokite automobilio greitį
pagal apkrovimo sąlygas.
Reguliariai patikrinkite ir
pakartotinai užfiksuokite diržus.
Nevažiuokite greičiau kaip
120 km/h.
Leistina stovo apkrova – 75 kg, jei
automobilyje nesumontuoti stogo
bėgeliai ir 100 kg, jei automobilyje
sumontuoti stogo bėgeliai. Stogoapkrova yra bendras stogo
bagažinės ir krovinio svoris.

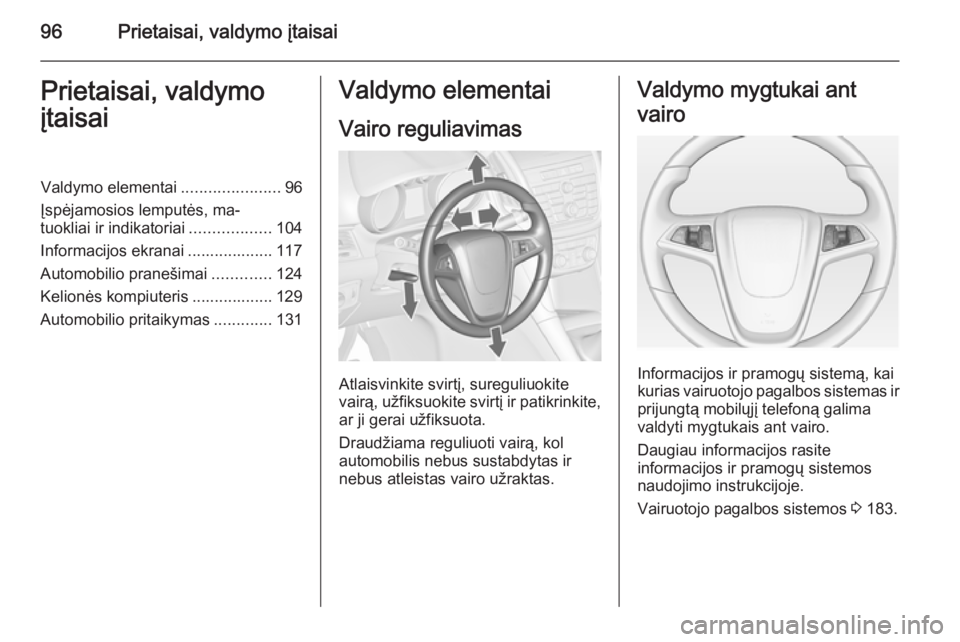

96Prietaisai, valdymo įtaisaiPrietaisai, valdymo
įtaisaiValdymo elementai ......................96
Įspėjamosios lemputės, ma‐
tuokliai ir indikatoriai ..................104
Informacijos ekranai ................... 117
Automobilio pranešimai .............124
Kelionės kompiuteris .................. 129
Automobilio pritaikymas .............131Valdymo elementai
Vairo reguliavimas
Atlaisvinkite svirtį, sureguliuokite
vairą, užfiksuokite svirtį ir patikrinkite,
ar ji gerai užfiksuota.
Draudžiama reguliuoti vairą, kol
automobilis nebus sustabdytas ir
nebus atleistas vairo užraktas.
Valdymo mygtukai ant
vairo
Informacijos ir pramogų sistemą, kai
kurias vairuotojo pagalbos sistemas ir
prijungtą mobilųjį telefoną galima
valdyti mygtukais ant vairo.
Daugiau informacijos rasite
informacijos ir pramogų sistemos
naudojimo instrukcijoje.
Vairuotojo pagalbos sistemos 3 183.

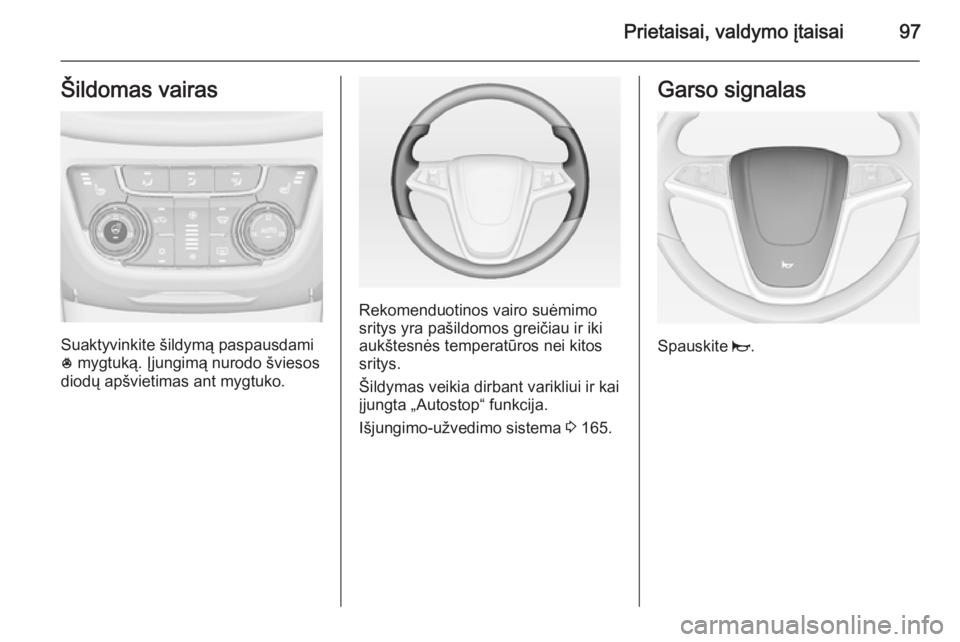

Prietaisai, valdymo įtaisai97Šildomas vairas
Suaktyvinkite šildymą paspausdami
* mygtuką. Įjungimą nurodo šviesos
diodų apšvietimas ant mygtuko.
Rekomenduotinos vairo suėmimo sritys yra pašildomos greičiau ir iki
aukštesnės temperatūros nei kitos
sritys.
Šildymas veikia dirbant varikliui ir kai
įjungta „Autostop“ funkcija.
Išjungimo-užvedimo sistema 3 165.
Garso signalas
Spauskite j.

98Prietaisai, valdymo įtaisaiPriekinio stiklo valytuvas/
ploviklis
Priekinio stiklo valytuvasHI=greitaiLO=lėtaiINT=valymas intervalais ar
automatinis valymas su
lietaus jutikliuOFF=išjungta
Norėdami nuvalyti vieną kartą, kai
priekinio stiklo valytuvai išjungti,
paspauskite svirtelę žemyn, į padėtį
1x .
Draudžiama naudoti, jei priekinis
stiklas yra apledėjęs.
Automobilių plovykloje išjunkite.
Reguliuojamas valymo intervalas
Valytuvo svirtis padėtyje INT.
Sukdami reguliavimo ratuką,
nustatykite norimą valymo intervalą:
trumpas inter‐
valas=pasukite
reguliavimo ratuką
aukštynilgas intervalas=pasukite
reguliavimo ratuką
žemynAutomatinis valymas su lietaus jutikliuINT=automatinis valymas su lietaus
jutikliu
Lietaus jutiklis nustato vandens kiekį
ant stiklo ir automatiškai reguliuoja
stiklo valytuvus.
Jei valytuvas veikia rečiau nei kas
20 sekundžių , jo alkūnė juda šiek tiek
žemiau, į saugojimo padėtį.
