OPEL ZAFIRA C 2015 Savininko vadovas (in Lithuanian)

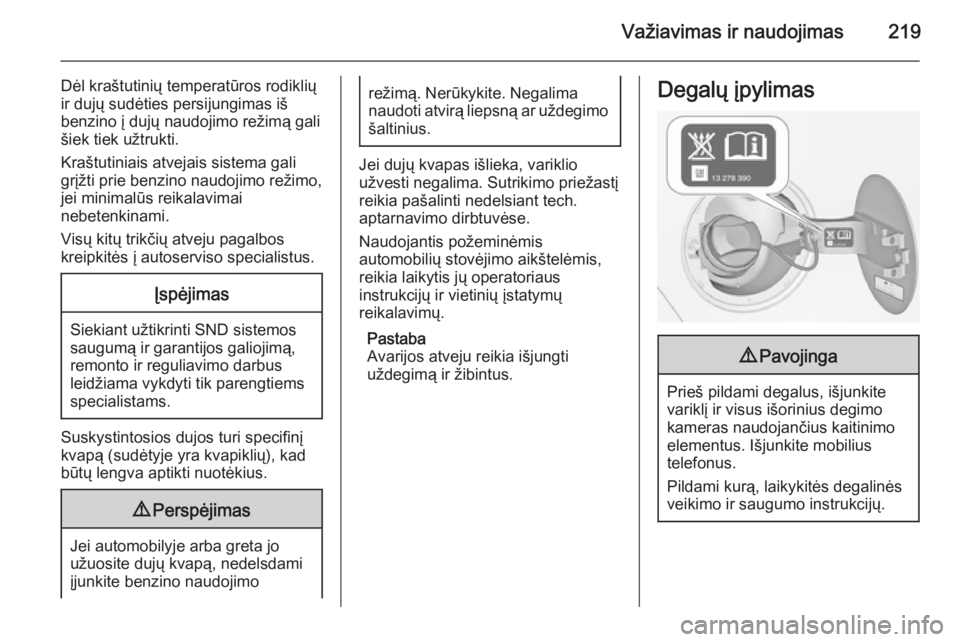

Važiavimas ir naudojimas219
Dėl kraštutinių temperatūros rodiklių
ir dujų sudėties persijungimas iš
benzino į dujų naudojimo režimą gali šiek tiek užtrukti.
Kraštutiniais atvejais sistema gali
grįžti prie benzino naudojimo režimo,
jei minimalūs reikalavimai
nebetenkinami.
Visų kitų trikčių atveju pagalbos
kreipkitės į autoserviso specialistus.Įspėjimas
Siekiant užtikrinti SND sistemos
saugumą ir garantijos galiojimą,
remonto ir reguliavimo darbus
leidžiama vykdyti tik parengtiems
specialistams.
Suskystintosios dujos turi specifinį kvapą (sudėtyje yra kvapiklių), kad
būtų lengva aptikti nuotėkius.
9 Perspėjimas
Jei automobilyje arba greta jo
užuosite dujų kvapą, nedelsdami
įjunkite benzino naudojimo
režimą. Nerūkykite. Negalima
naudoti atvirą liepsną ar uždegimo šaltinius.
Jei dujų kvapas išlieka, variklio
užvesti negalima. Sutrikimo priežastį
reikia pašalinti nedelsiant tech.
aptarnavimo dirbtuvėse.
Naudojantis požeminėmis
automobilių stovėjimo aikštelėmis, reikia laikytis jų operatoriaus
instrukcijų ir vietinių įstatymų
reikalavimų.
Pastaba
Avarijos atveju reikia išjungti
uždegimą ir žibintus.
Degalų įpylimas9 Pavojinga
Prieš pildami degalus, išjunkite
variklį ir visus išorinius degimo
kameras naudojančius kaitinimo
elementus. Išjunkite mobilius
telefonus.
Pildami kurą, laikykitės degalinės
veikimo ir saugumo instrukcijų.

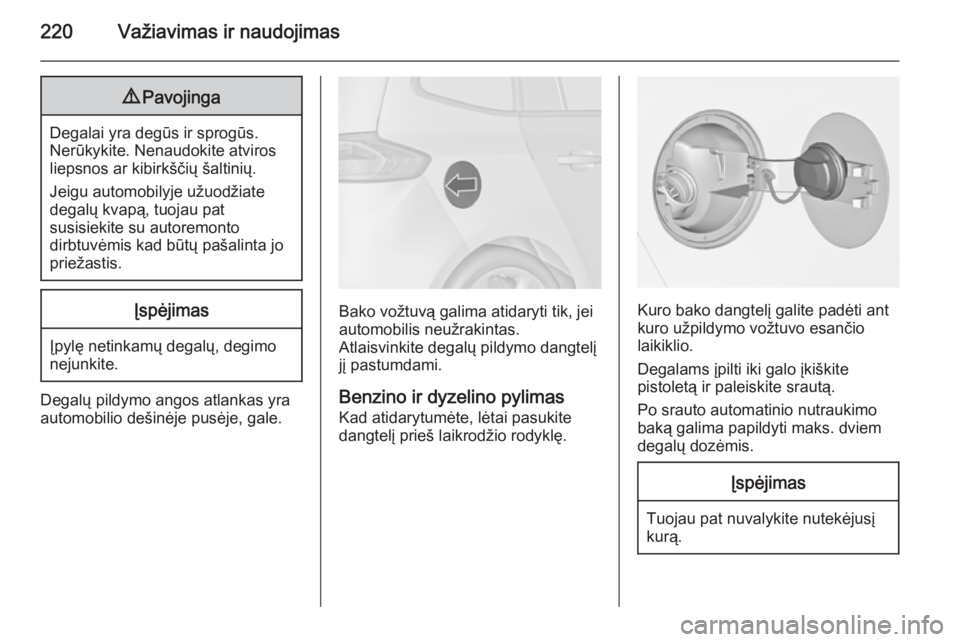

220Važiavimas ir naudojimas9Pavojinga
Degalai yra degūs ir sprogūs.
Nerūkykite. Nenaudokite atviros liepsnos ar kibirkščių šaltinių.
Jeigu automobilyje užuodžiate
degalų kvapą, tuojau pat
susisiekite su autoremonto
dirbtuvėmis kad būtų pašalinta jo
priežastis.
Įspėjimas
Įpylę netinkamų degalų, degimo
nejunkite.
Degalų pildymo angos atlankas yra
automobilio dešinėje pusėje, gale.
Bako vožtuvą galima atidaryti tik, jei
automobilis neužrakintas.
Atlaisvinkite degalų pildymo dangtelį
jį pastumdami.
Benzino ir dyzelino pylimas
Kad atidarytumėte, lėtai pasukite
dangtelį prieš laikrodžio rodyklę.Kuro bako dangtelį galite padėti ant
kuro užpildymo vožtuvo esančio
laikiklio.
Degalams įpilti iki galo įkiškite
pistoletą ir paleiskite srautą.
Po srauto automatinio nutraukimo
baką galima papildyti maks. dviem
degalų dozėmis.
Įspėjimas
Tuojau pat nuvalykite nutekėjusį
kurą.

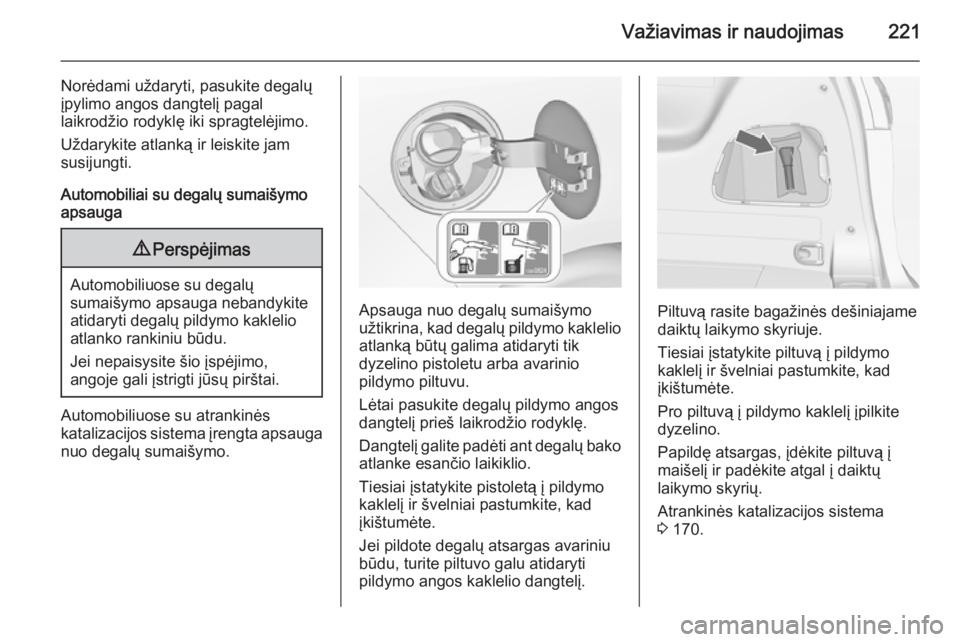

Važiavimas ir naudojimas221
Norėdami uždaryti, pasukite degalų
įpylimo angos dangtelį pagal
laikrodžio rodyklę iki spragtelėjimo.
Uždarykite atlanką ir leiskite jam
susijungti.
Automobiliai su degalų sumaišymo apsauga9 Perspėjimas
Automobiliuose su degalų
sumaišymo apsauga nebandykite
atidaryti degalų pildymo kaklelio
atlanko rankiniu būdu.
Jei nepaisysite šio įspėjimo,
angoje gali įstrigti jūsų pirštai.
Automobiliuose su atrankinės
katalizacijos sistema įrengta apsauga nuo degalų sumaišymo.
Apsauga nuo degalų sumaišymo
užtikrina, kad degalų pildymo kaklelio
atlanką būtų galima atidaryti tik
dyzelino pistoletu arba avarinio
pildymo piltuvu.
Lėtai pasukite degalų pildymo angos
dangtelį prieš laikrodžio rodyklę.
Dangtelį galite padėti ant degalų bako atlanke esančio laikiklio.
Tiesiai įstatykite pistoletą į pildymo
kaklelį ir švelniai pastumkite, kad
įkištumėte.
Jei pildote degalų atsargas avariniu
būdu, turite piltuvo galu atidaryti
pildymo angos kaklelio dangtelį.Piltuvą rasite bagažinės dešiniajame
daiktų laikymo skyriuje.
Tiesiai įstatykite piltuvą į pildymo
kaklelį ir švelniai pastumkite, kad
įkištumėte.
Pro piltuvą į pildymo kaklelį įpilkite
dyzelino.
Papildę atsargas, įdėkite piltuvą į
maišelį ir padėkite atgal į daiktų
laikymo skyrių.
Atrankinės katalizacijos sistema
3 170.

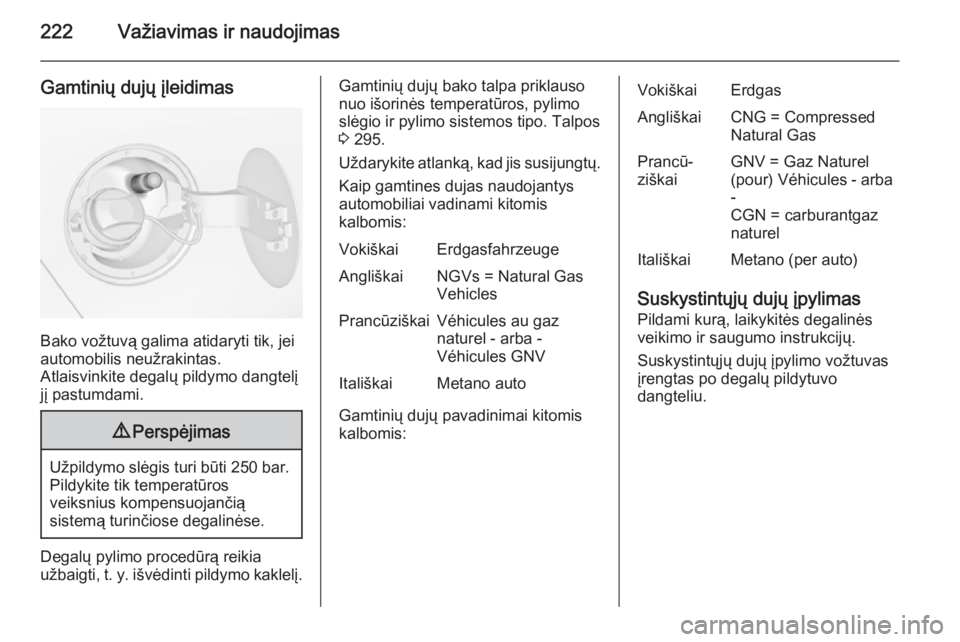

222Važiavimas ir naudojimas
Gamtinių dujų įleidimas
Bako vožtuvą galima atidaryti tik, jei
automobilis neužrakintas.
Atlaisvinkite degalų pildymo dangtelį
jį pastumdami.
9 Perspėjimas
Užpildymo slėgis turi būti 250 bar.
Pildykite tik temperatūros
veiksnius kompensuojančią
sistemą turinčiose degalinėse.
Degalų pylimo procedūrą reikia
užbaigti, t. y. išvėdinti pildymo kaklelį.
Gamtinių dujų bako talpa priklauso
nuo išorinės temperatūros, pylimo
slėgio ir pylimo sistemos tipo. Talpos
3 295.
Uždarykite atlanką, kad jis susijungtų. Kaip gamtines dujas naudojantys
automobiliai vadinami kitomis
kalbomis:VokiškaiErdgasfahrzeugeAngliškaiNGVs = Natural Gas
VehiclesPrancūziškaiVéhicules au gaz
naturel - arba -
Véhicules GNVItališkaiMetano auto
Gamtinių dujų pavadinimai kitomis
kalbomis:
VokiškaiErdgasAngliškaiCNG = Compressed
Natural GasPrancū‐
ziškaiGNV = Gaz Naturel
(pour) Véhicules - arba
-
CGN = carburantgaz
naturelItališkaiMetano (per auto)
Suskystintųjų dujų įpylimas
Pildami kurą, laikykitės degalinės
veikimo ir saugumo instrukcijų.
Suskystintųjų dujų įpylimo vožtuvas
įrengtas po degalų pildytuvo
dangteliu.

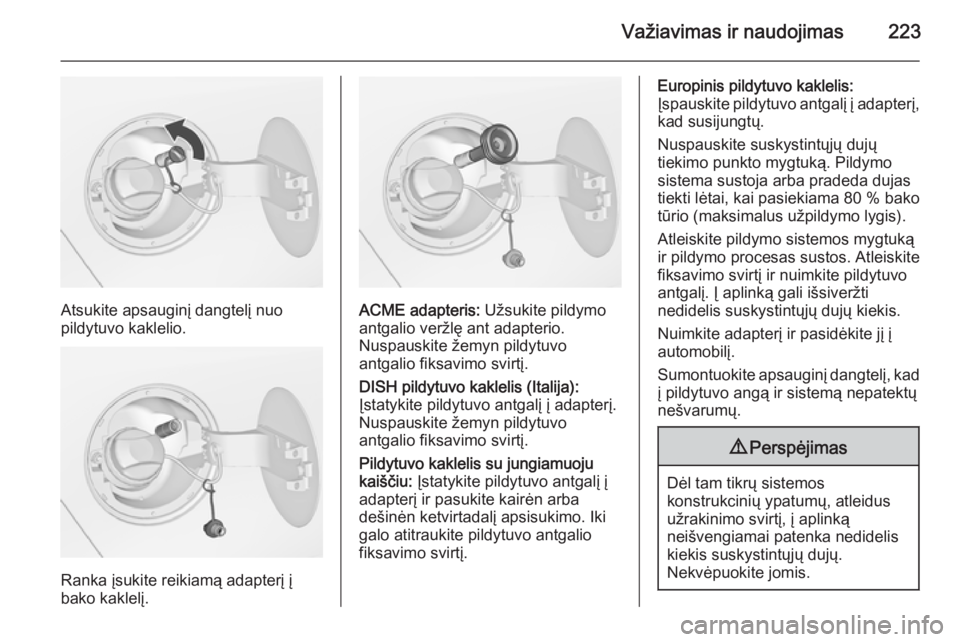

Važiavimas ir naudojimas223
Atsukite apsauginį dangtelį nuo
pildytuvo kaklelio.
Ranka įsukite reikiamą adapterį į
bako kaklelį.
ACME adapteris: Užsukite pildymo
antgalio veržlę ant adapterio.
Nuspauskite žemyn pildytuvo
antgalio fiksavimo svirtį.
DISH pildytuvo kaklelis (Italija):
Įstatykite pildytuvo antgalį į adapterį.
Nuspauskite žemyn pildytuvo
antgalio fiksavimo svirtį.
Pildytuvo kaklelis su jungiamuoju
kaiščiu: Įstatykite pildytuvo antgalį į
adapterį ir pasukite kairėn arba
dešinėn ketvirtadalį apsisukimo. Iki
galo atitraukite pildytuvo antgalio
fiksavimo svirtį.
Europinis pildytuvo kaklelis:
Įspauskite pildytuvo antgalį į adapterį,
kad susijungtų.
Nuspauskite suskystintųjų dujų
tiekimo punkto mygtuką. Pildymo
sistema sustoja arba pradeda dujas
tiekti lėtai, kai pasiekiama 80 % bako tūrio (maksimalus užpildymo lygis).
Atleiskite pildymo sistemos mygtuką
ir pildymo procesas sustos. Atleiskite
fiksavimo svirtį ir nuimkite pildytuvo
antgalį. Į aplinką gali išsiveržti
nedidelis suskystintųjų dujų kiekis.
Nuimkite adapterį ir pasidėkite jį į automobilį.
Sumontuokite apsauginį dangtelį, kad į pildytuvo angą ir sistemą nepatektų
nešvarumų.9 Perspėjimas
Dėl tam tikrų sistemos
konstrukcinių ypatumų, atleidus užrakinimo svirtį, į aplinką
neišvengiamai patenka nedidelis kiekis suskystintųjų dujų.
Nekvėpuokite jomis.

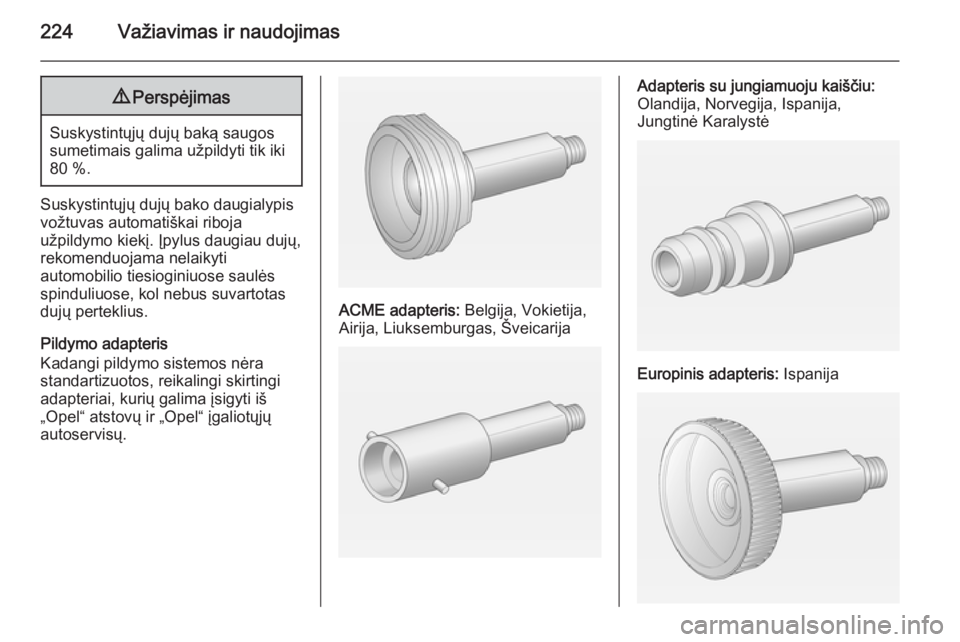

224Važiavimas ir naudojimas9Perspėjimas
Suskystintųjų dujų baką saugos
sumetimais galima užpildyti tik iki
80 %.
Suskystintųjų dujų bako daugialypis vožtuvas automatiškai riboja
užpildymo kiekį. Įpylus daugiau dujų, rekomenduojama nelaikyti
automobilio tiesioginiuose saulės
spinduliuose, kol nebus suvartotas
dujų perteklius.
Pildymo adapteris
Kadangi pildymo sistemos nėra
standartizuotos, reikalingi skirtingi
adapteriai, kurių galima įsigyti iš
„Opel“ atstovų ir „Opel“ įgaliotųjų
autoservisų.
ACME adapteris: Belgija, Vokietija,
Airija, Liuksemburgas, Šveicarija
Adapteris su jungiamuoju kaiščiu:
Olandija, Norvegija, Ispanija,
Jungtinė Karalystė
Europinis adapteris: Ispanija

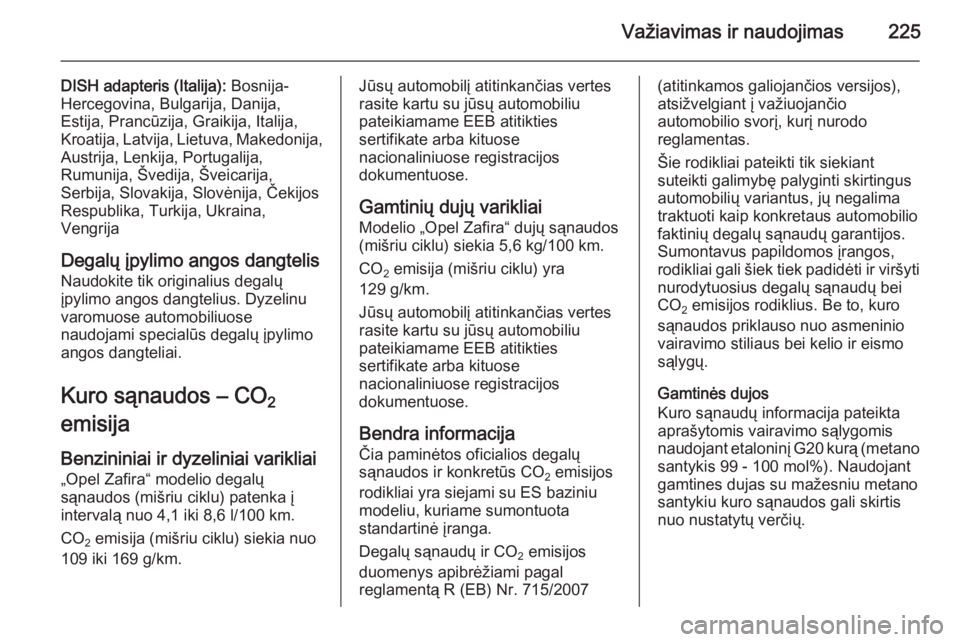

Važiavimas ir naudojimas225
DISH adapteris (Italija): Bosnija-
Hercegovina, Bulgarija, Danija,
Estija, Prancūzija, Graikija, Italija,
Kroatija, Latvija, Lietuva, Makedonija,
Austrija, Lenkija, Portugalija,
Rumunija, Švedija, Šveicarija,
Serbija, Slovakija, Slovėnija, Čekijos
Respublika, Turkija, Ukraina,
Vengrija
Degalų įpylimo angos dangtelis Naudokite tik originalius degalų
įpylimo angos dangtelius. Dyzelinu
varomuose automobiliuose
naudojami specialūs degalų įpylimo
angos dangteliai.
Kuro sąnaudos – CO 2
emisija
Benzininiai ir dyzeliniai varikliai „Opel Zafira“ modelio degalų
sąnaudos (mišriu ciklu) patenka į
intervalą nuo 4,1 iki 8,6 l/100 km.
CO 2 emisija (mišriu ciklu) siekia nuo
109 iki 169 g/km.Jūsų automobilį atitinkančias vertes rasite kartu su jūsų automobiliu
pateikiamame EEB atitikties
sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Gamtinių dujų varikliai
Modelio „Opel Zafira“ dujų sąnaudos
(mišriu ciklu) siekia 5,6 kg/100 km.
CO 2 emisija (mišriu ciklu) yra
129 g/km.
Jūsų automobilį atitinkančias vertes
rasite kartu su jūsų automobiliu
pateikiamame EEB atitikties
sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Bendra informacija Čia paminėtos oficialios degalų
sąnaudos ir konkretūs CO 2 emisijos
rodikliai yra siejami su ES baziniu modeliu, kuriame sumontuota
standartinė įranga.
Degalų sąnaudų ir CO 2 emisijos
duomenys apibrėžiami pagal
reglamentą R (EB) Nr. 715/2007(atitinkamos galiojančios versijos),
atsižvelgiant į važiuojančio
automobilio svorį, kurį nurodo
reglamentas.
Šie rodikliai pateikti tik siekiant
suteikti galimybę palyginti skirtingus automobilių variantus, jų negalima
traktuoti kaip konkretaus automobilio
faktinių degalų sąnaudų garantijos.
Sumontavus papildomos įrangos,
rodikliai gali šiek tiek padidėti ir viršyti
nurodytuosius degalų sąnaudų bei
CO 2 emisijos rodiklius. Be to, kuro
sąnaudos priklauso nuo asmeninio
vairavimo stiliaus bei kelio ir eismo
sąlygų.
Gamtinės dujos
Kuro sąnaudų informacija pateikta
aprašytomis vairavimo sąlygomis
naudojant etaloninį G20 kurą (metano
santykis 99 - 100 mol%). Naudojant
gamtines dujas su mažesniu metano
santykiu kuro sąnaudos gali skirtis
nuo nustatytų verčių.

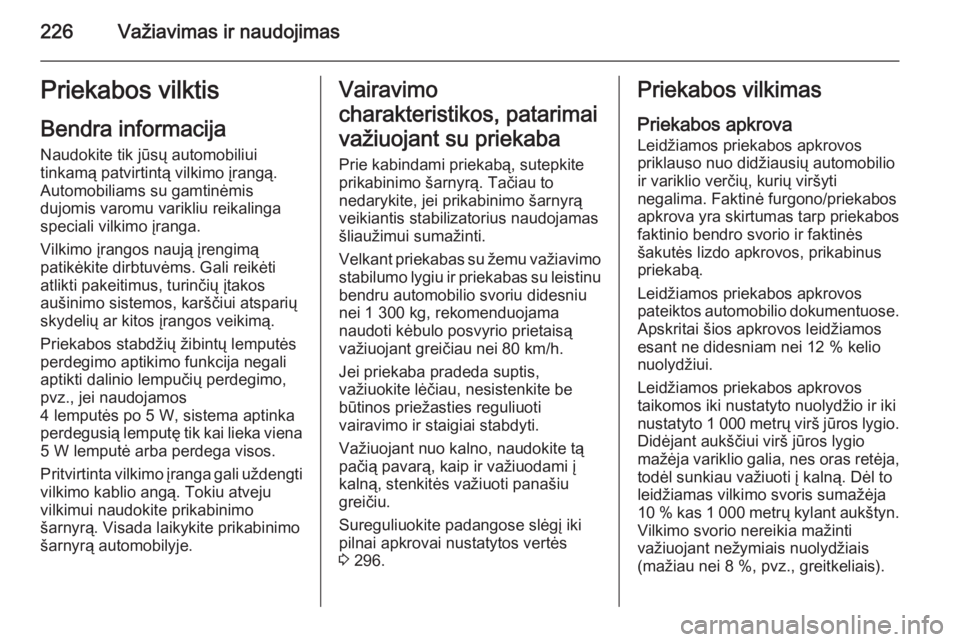

226Važiavimas ir naudojimasPriekabos vilktisBendra informacija
Naudokite tik jūsų automobiliui
tinkamą patvirtintą vilkimo įrangą.
Automobiliams su gamtinėmis
dujomis varomu varikliu reikalinga
speciali vilkimo įranga.
Vilkimo įrangos naują įrengimą
patikėkite dirbtuvėms. Gali reikėti
atlikti pakeitimus, turinčių įtakos
aušinimo sistemos, karščiui atsparių
skydelių ar kitos įrangos veikimą.
Priekabos stabdžių žibintų lemputės
perdegimo aptikimo funkcija negali
aptikti dalinio lempučių perdegimo,
pvz., jei naudojamos
4 lemputės po 5 W, sistema aptinka
perdegusią lemputę tik kai lieka viena 5 W lemputė arba perdega visos.
Pritvirtinta vilkimo įranga gali uždengti
vilkimo kablio angą. Tokiu atveju
vilkimui naudokite prikabinimo
šarnyrą. Visada laikykite prikabinimo
šarnyrą automobilyje.Vairavimo
charakteristikos, patarimai
važiuojant su priekaba Prie kabindami priekabą, sutepkite
prikabinimo šarnyrą. Tačiau to
nedarykite, jei prikabinimo šarnyrą
veikiantis stabilizatorius naudojamas
šliaužimui sumažinti.
Velkant priekabas su žemu važiavimo
stabilumo lygiu ir priekabas su leistinu bendru automobilio svoriu didesniunei 1 300 kg, rekomenduojama
naudoti kėbulo posvyrio prietaisą
važiuojant greičiau nei 80 km/h.
Jei priekaba pradeda suptis,
važiuokite lėčiau, nesistenkite be
būtinos priežasties reguliuoti
vairavimo ir staigiai stabdyti.
Važiuojant nuo kalno, naudokite tą
pačią pavarą, kaip ir važiuodami į
kalną, stenkitės važiuoti panašiu
greičiu.
Sureguliuokite padangose slėgį iki
pilnai apkrovai nustatytos vertės
3 296.Priekabos vilkimas
Priekabos apkrova Leidžiamos priekabos apkrovos
priklauso nuo didžiausių automobilio
ir variklio verčių, kurių viršyti
negalima. Faktinė furgono/priekabos
apkrova yra skirtumas tarp priekabos faktinio bendro svorio ir faktinės
šakutės lizdo apkrovos, prikabinus
priekabą.
Leidžiamos priekabos apkrovos
pateiktos automobilio dokumentuose.
Apskritai šios apkrovos leidžiamos
esant ne didesniam nei 12 % kelio
nuolydžiui.
Leidžiamos priekabos apkrovos
taikomos iki nustatyto nuolydžio ir iki
nustatyto 1 000 metrų virš jūros lygio.
Didėjant aukščiui virš jūros lygio
mažėja variklio galia, nes oras retėja,
todėl sunkiau važiuoti į kalną. Dėl to
leidžiamas vilkimo svoris sumažėja
10 % kas 1 000 metrų kylant aukštyn. Vilkimo svorio nereikia mažinti
važiuojant nežymiais nuolydžiais
(mažiau nei 8 %, pvz., greitkeliais).

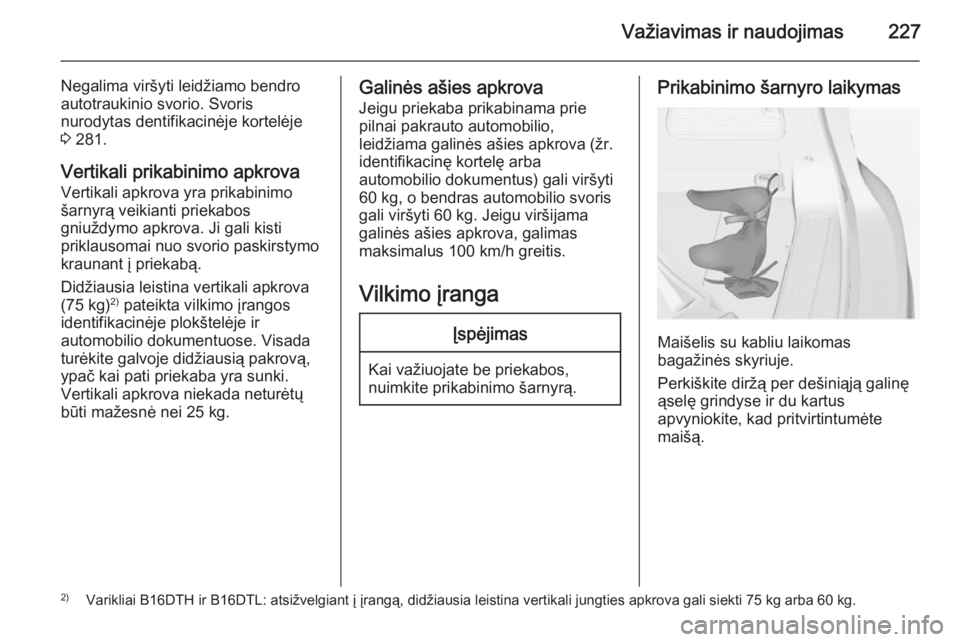

Važiavimas ir naudojimas227
Negalima viršyti leidžiamo bendro
autotraukinio svorio. Svoris
nurodytas dentifikacinėje kortelėje
3 281.
Vertikali prikabinimo apkrova Vertikali apkrova yra prikabinimo
šarnyrą veikianti priekabos
gniuždymo apkrova. Ji gali kisti
priklausomai nuo svorio paskirstymo
kraunant į priekabą.
Didžiausia leistina vertikali apkrova
(75 kg) 2)
pateikta vilkimo įrangos
identifikacinėje plokštelėje ir
automobilio dokumentuose. Visada
turėkite galvoje didžiausią pakrovą,
ypač kai pati priekaba yra sunki.
Vertikali apkrova niekada neturėtų
būti mažesnė nei 25 kg.Galinės ašies apkrova
Jeigu priekaba prikabinama prie
pilnai pakrauto automobilio,
leidžiama galinės ašies apkrova (žr. identifikacinę kortelę arba
automobilio dokumentus) gali viršyti
60 kg, o bendras automobilio svoris
gali viršyti 60 kg. Jeigu viršijama
galinės ašies apkrova, galimas
maksimalus 100 km/h greitis.
Vilkimo įrangaĮspėjimas
Kai važiuojate be priekabos,
nuimkite prikabinimo šarnyrą.
Prikabinimo šarnyro laikymas
Maišelis su kabliu laikomas
bagažinės skyriuje.
Perkiškite diržą per dešiniąją galinę ąselę grindyse ir du kartus
apvyniokite, kad pritvirtintumėte
maišą.
2) Varikliai B16DTH ir B16DTL: atsižvelgiant į įrangą, didžiausia leistina vertikali jungties apkrova gali siekti 75 kg arba 60 kg.

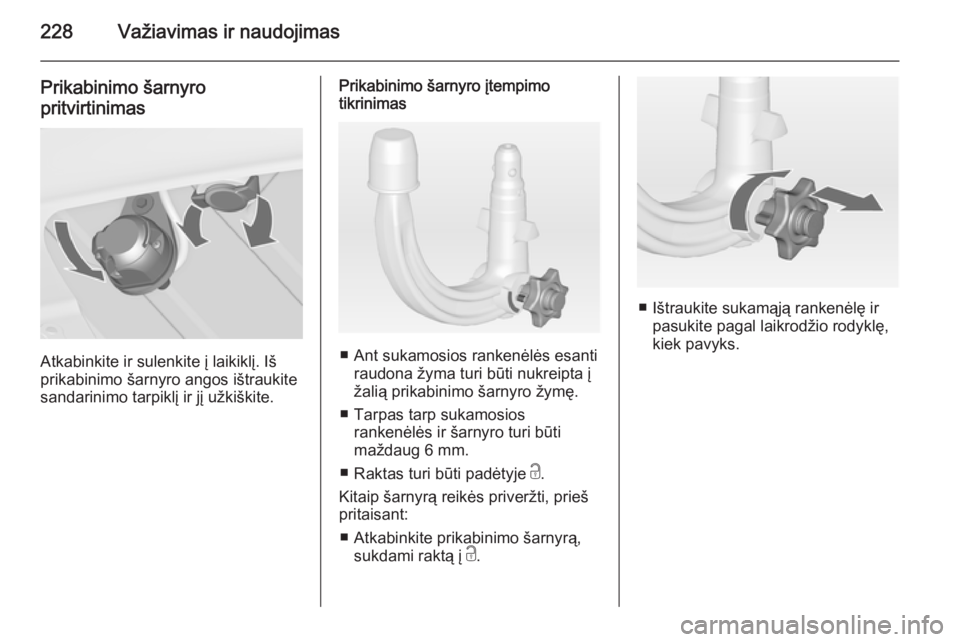

228Važiavimas ir naudojimas
Prikabinimo šarnyropritvirtinimas
Atkabinkite ir sulenkite į laikiklį. Iš
prikabinimo šarnyro angos ištraukite
sandarinimo tarpiklį ir jį užkiškite.
Prikabinimo šarnyro įtempimo
tikrinimas
■ Ant sukamosios rankenėlės esanti
raudona žyma turi būti nukreipta į
žalią prikabinimo šarnyro žymę.
■ Tarpas tarp sukamosios rankenėlės ir šarnyro turi būti
maždaug 6 mm.
■ Raktas turi būti padėtyje c.
Kitaip šarnyrą reikės priveržti, prieš
pritaisant:
■ Atkabinkite prikabinimo šarnyrą, sukdami raktą į c.
■ Ištraukite sukamąją rankenėlę ir
pasukite pagal laikrodžio rodyklę,
kiek pavyks.
