Automobilio priežiūra259
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Automobilio pakrovimo būsena
Pagal apkrovą nustatykite slėgį
padangose žr. padangų informacijos
lipduką arba lentelę 3 296 ir DIC
meniu Tire Load (Padangų apkrova)
pasirinkite atitinkamą nuostatą
Vehicle Information Menu
(Transporto priemonės informacijos
meniu) 3 117.Pasirinkite:
■ Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
■ Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (Eco) slėgis iki
3 žmonių vežti
■ Max (Maks.) – maksimaliai
apkrovai
TPMS jutiklių sutapdinimo
procedūra
Kiekvienas TPMS jutiklis turi unikalų
identifikavimo kodą. Identifikacijos
kodas privalo sutapti su nauja
padangos/rato padėtimi sukeitus
padangas arba apkeitus visą rato
komplektą, taip pat jeigu būtų
pakeistas vienas arba keli TPMS
jutikliai. TPMS jutiklių sutapdinimo
procedūra turi būti atliekama ir
pakeitus atsarginį ratą įprastu ratu,
kuriame sumontuotas TPMS jutiklis.
Gedimo lemputė ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su padangų / ratų vietomis, naudojant TPMSpakartotinio mokymosi įrankį. Taiatliekama tokiu eiliškumu: kairės
pusės priekinė padanga, dešinės
pusės priekinė padanga, dešinės
pusės galinė padanga ir kairės pusės galinė padanga. Kol derinamas
jutiklis, šviečia esamos aktyvios
padėties posūkio signalo žibintas.
Kreipkitės į savo autoservisą dėl
techninės priežiūros arba pakartotinio
mokymosi įrankio įsigijimo. Pirmosios padangos / rato vietai sutapdinti
skiriamos dvi minutės, bendram visų
keturių padangų / ratų sutapdinimui
numatytos penkios minutės. Jei
trunka ilgiau, sutapdinimo procedūra
sustoja ir turi būti paleidžiama iš
naujo.
Toliau aprašoma TPMS jutiklio
sutapdinimo procedūra:
1. Įjunkite stovėjimo stabdį; jeigu automobilis turi automatinę
pavarų dėžę, nustatykite pavarų
perjungimo svirtį į padėtį P.
2. Įjunkite uždegimą.
3. Vairuotojo informacijos centre (DIC) posūkio signalo svirties
mygtuku MENU pasirinkite

260Automobilio priežiūra
Vehicle Information Menu
(Transporto priemonės
informacijos meniu) .
4. Sukite reguliavimo ratuką, kad rastumėte ir įjungtumėte slėgio
padangose meniu.
5. Spustelėkite mygtuką SET/CLR,
kad būtų pradėta jutiklių sutapdinimo procedūra. Turi
pasirodyti procedūros priėmimo
prašantis pranešimas.
6. Dar kartą spustelėkite mygtuką SET/CLR , kad patvirtintumėte
išranką. Dukart suskamba garso signalas, informuojantis apie
imtuvo persijungimą į pakartotinio
mokymosi režimą.
7. Pradėkite nuo kairės pusės priekinės padangos.
8. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada spustelėkite mygtuką TPMS jutikliui
suaktyvinti. Garso signalas
patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šios padangos ir rato vieta.9. Pereikite prie dešiniosios priekinės padangos ir pakartokite8 veiksmo procedūrą.
10. Pereikite prie dešiniosios galinės padangos ir pakartokite
8 veiksmo procedūrą.
11. Pereikite prie kairiosios galinės padangos ir pakartokite
8 veiksmo procedūrą. Garso
signalas suskamba dukart,
parodydamas, kad jutiklio
identifikacijos kodas sutapdintas
su kairiąja galine padanga ir TPMS jutiklių sutapdinimo
procedūra išaktyvinta.
12. Išjunkite uždegimą.
13. Pripūskite visas keturias padangas iki rekomenduojamo
oro slėgio lygio, kuris nurodytas
padangų slėgio lipduke.
14. Įsitikinkite, ar padangos apkrova yra nustatyta pagal pasirinktą
slėgį 3 117.Priklausomybė nuo
temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant padangos temperatūra ir slėgis
didėja.
DIC rodoma padangų slėgio vertė
reiškia esamą padangų slėgį. Todėl
svarbu patikrinti padangų slėgį, kai
padangos yra šaltos.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.

Automobilio priežiūra261

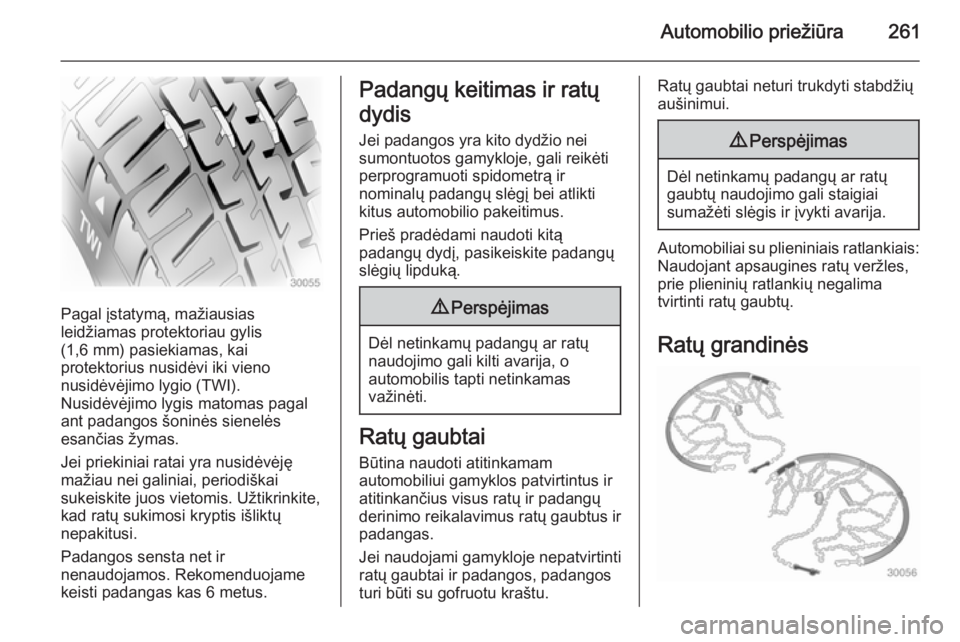

Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis. Užtikrinkite,
kad ratų sukimosi kryptis išliktų
nepakitusi.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratų
dydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Automobiliai su plieniniais ratlankiais:
Naudojant apsaugines ratų veržles,
prie plieninių ratlankių negalima
tvirtinti ratų gaubtų.
Ratų grandinės

262Automobilio priežiūra
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.
Visada naudokite gerai sukimbančias grandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 10 mm (įskaitant ir
grandinės užraktą).9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Ratų grandines tvirtinti galima tik ant
215/60 R 16 ir 225/50 R 17 dydžio
padangų.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys Nedidelius protektoriaus arba
sienelės pažeidimus galima pataisyti
naudojant padangų taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/val.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei jums nuleido padangą:
Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Padangų remonto rinkinys yra po
dangčiu, krovinių skyriaus kairėje
pusėje.
1. Išimkite padangos remonto komplektą iš bagažinės skyriaus.
2. Nuimkite kompresorių.

Automobilio priežiūra263

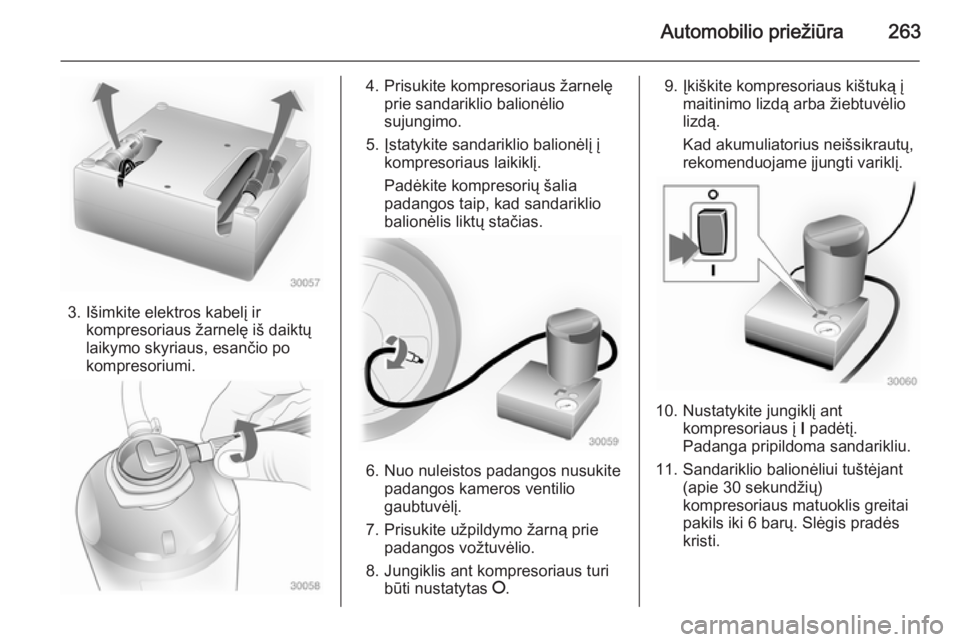

3. Išimkite elektros kabelį irkompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.
4. Prisukite kompresoriaus žarnelę prie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.
6. Nuo nuleistos padangos nusukite padangos kameros ventilio
gaubtuvėlį.
7. Prisukite užpildymo žarną prie padangos vožtuvėlio.
8. Jungiklis ant kompresoriaus turi būti nustatytas J.
9. Įkiškite kompresoriaus kištuką į
maitinimo lizdą arba žiebtuvėlio
lizdą.
Kad akumuliatorius neišsikrautų,
rekomenduojame įjungti variklį.
10. Nustatykite jungiklį ant kompresoriaus į I padėtį.
Padanga pripildoma sandarikliu.
11. Sandariklio balionėliui tuštėjant (apie 30 sekundžių)
kompresoriaus matuoklis greitai
pakils iki 6 barų. Slėgis pradės
kristi.

264Automobilio priežiūra

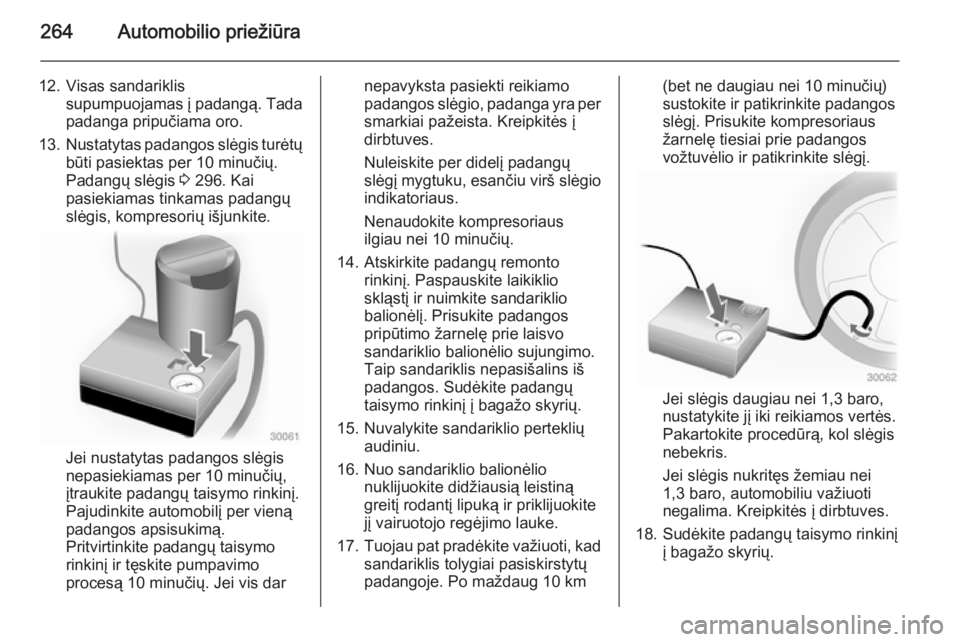

12. Visas sandariklissupumpuojamas į padangą. Tada
padanga pripučiama oro.
13. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 296. Kai
pasiekiamas tinkamas padangų
slėgis, kompresorių išjunkite.
Jei nustatytas padangos slėgis
nepasiekiamas per 10 minučių,
įtraukite padangų taisymo rinkinį.
Pajudinkite automobilį per vieną
padangos apsisukimą.
Pritvirtinkite padangų taisymo
rinkinį ir tęskite pumpavimo
procesą 10 minučių. Jei vis dar
nepavyksta pasiekti reikiamo
padangos slėgio, padanga yra per
smarkiai pažeista. Kreipkitės į
dirbtuves.
Nuleiskite per didelį padangų
slėgį mygtuku, esančiu virš slėgio indikatoriaus.
Nenaudokite kompresoriaus
ilgiau nei 10 minučių.
14. Atskirkite padangų remonto rinkinį. Paspauskite laikiklio
skląstį ir nuimkite sandariklio
balionėlį. Prisukite padangos
pripūtimo žarnelę prie laisvo
sandariklio balionėlio sujungimo.
Taip sandariklis nepasišalins iš
padangos. Sudėkite padangų
taisymo rinkinį į bagažo skyrių.
15. Nuvalykite sandariklio perteklių audiniu.
16. Nuo sandariklio balionėlio nuklijuokite didžiausią leistiną
greitį rodantį lipuką ir priklijuokite
jį vairuotojo regėjimo lauke.
17. Tuojau pat pradėkite važiuoti, kad
sandariklis tolygiai pasiskirstytų
padangoje. Po maždaug 10 km(bet ne daugiau nei 10 minučių)
sustokite ir patikrinkite padangos
slėgį. Prisukite kompresoriaus
žarnelę tiesiai prie padangos
vožtuvėlio ir patikrinkite slėgį.
Jei slėgis daugiau nei 1,3 baro,
nustatykite jį iki reikiamos vertės. Pakartokite procedūrą, kol slėgis
nebekris.
Jei slėgis nukritęs žemiau nei
1,3 baro, automobiliu važiuoti
negalima. Kreipkitės į dirbtuves.
18. Sudėkite padangų taisymo rinkinį į bagažo skyrių.

Automobilio priežiūra265

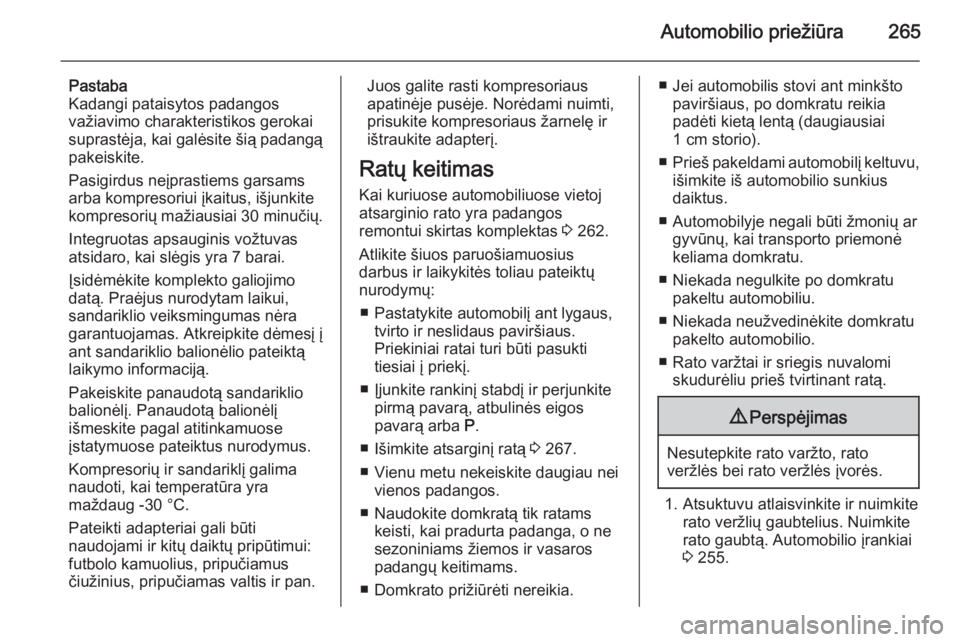

Pastaba
Kadangi pataisytos padangos
važiavimo charakteristikos gerokai
suprastėja, kai galėsite šią padangą
pakeiskite.
Pasigirdus neįprastiems garsams
arba kompresoriui įkaitus, išjunkite
kompresorių mažiausiai 30 minučių.
Integruotas apsauginis vožtuvas atsidaro, kai slėgis yra 7 barai.
Įsidėmėkite komplekto galiojimo
datą. Praėjus nurodytam laikui,
sandariklio veiksmingumas nėra
garantuojamas. Atkreipkite dėmesį į
ant sandariklio balionėlio pateiktą laikymo informaciją.
Pakeiskite panaudotą sandariklio
balionėlį. Panaudotą balionėlį
išmeskite pagal atitinkamuose
įstatymuose pateiktus nurodymus.
Kompresorių ir sandariklį galima
naudoti, kai temperatūra yra
maždaug -30 °C.
Pateikti adapteriai gali būti
naudojami ir kitų daiktų pripūtimui:
futbolo kamuolius, pripučiamus
čiužinius, pripučiamas valtis ir pan.Juos galite rasti kompresoriaus
apatinėje pusėje. Norėdami nuimti,
prisukite kompresoriaus žarnelę ir
ištraukite adapterį.
Ratų keitimas
Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas 3 262.
Atlikite šiuos paruošiamuosius
darbus ir laikykitės toliau pateiktų
nurodymų:
■ Pastatykite automobilį ant lygaus, tvirto ir neslidaus paviršiaus.
Priekiniai ratai turi būti pasukti
tiesiai į priekį.
■ Įjunkite rankinį stabdį ir perjunkite pirmą pavarą, atbulinės eigos
pavarą arba P.
■ Išimkite atsarginį ratą 3 267.
■ Vienu metu nekeiskite daugiau nei vienos padangos.
■ Naudokite domkratą tik ratams keisti, kai pradurta padanga, o nesezoniniams žiemos ir vasaros
padangų keitimams.
■ Domkrato prižiūrėti nereikia.■ Jei automobilis stovi ant minkšto paviršiaus, po domkratu reikia
padėti kietą lentą (daugiausiai
1 cm storio).
■ Prieš pakeldami automobilį keltuvu,
išimkite iš automobilio sunkius
daiktus.
■ Automobilyje negali būti žmonių ar gyvūnų, kai transporto priemonė
keliama domkratu.
■ Niekada negulkite po domkratu pakeltu automobiliu.
■ Niekada neužvedinėkite domkratu pakelto automobilio.
■ Rato varžtai ir sriegis nuvalomi skudurėliu prieš tvirtinant ratą.9 Perspėjimas
Nesutepkite rato varžto, rato
veržlės bei rato veržlės įvorės.
1. Atsuktuvu atlaisvinkite ir nuimkite rato veržlių gaubtelius. Nuimkite
rato gaubtą. Automobilio įrankiai
3 255.

266Automobilio priežiūra

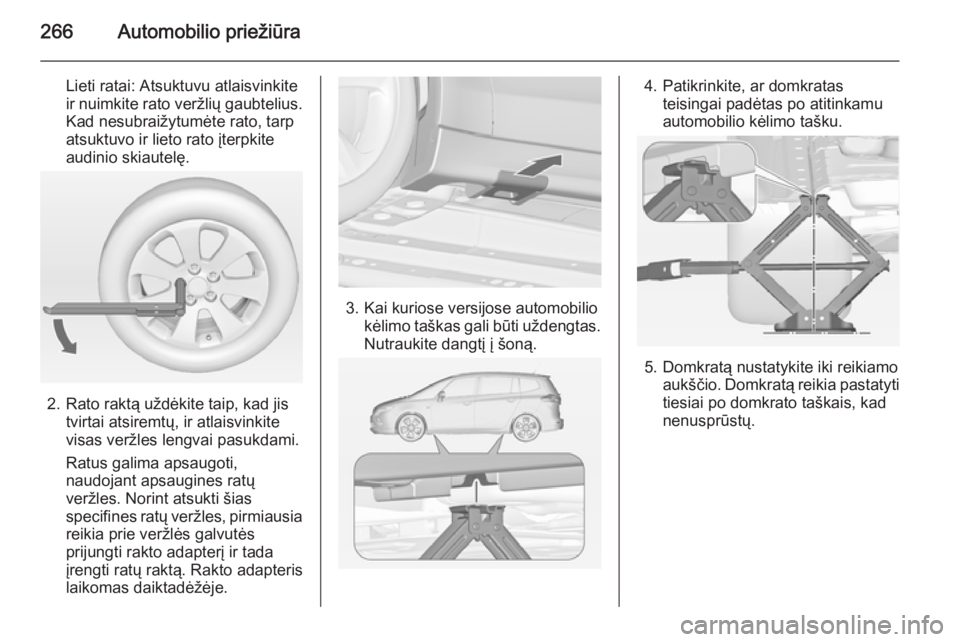

Lieti ratai: Atsuktuvu atlaisvinkite
ir nuimkite rato veržlių gaubtelius. Kad nesubraižytumėte rato, tarp
atsuktuvo ir lieto rato įterpkite
audinio skiautelę.
2. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir atlaisvinkite
visas veržles lengvai pasukdami.
Ratus galima apsaugoti,
naudojant apsaugines ratų veržles. Norint atsukti šias
specifines ratų veržles, pirmiausia reikia prie veržlės galvutės
prijungti rakto adapterį ir tada
įrengti ratų raktą. Rakto adapteris
laikomas daiktadėžėje.
3. Kai kuriose versijose automobilio kėlimo taškas gali būti uždengtas.
Nutraukite dangtį į šoną.
4. Patikrinkite, ar domkratas teisingai padėtas po atitinkamu
automobilio kėlimo tašku.
5. Domkratą nustatykite iki reikiamo aukščio. Domkratą reikia pastatyti
tiesiai po domkrato taškais, kad
nenusprūstų.

Automobilio priežiūra267

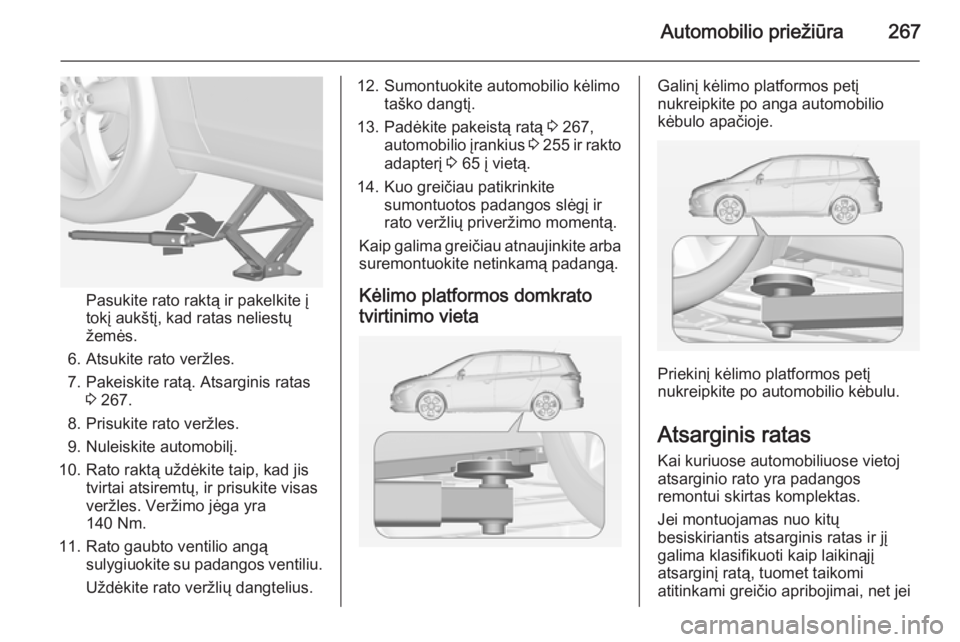

Pasukite rato raktą ir pakelkite į
tokį aukštį, kad ratas neliestų
žemės.
6. Atsukite rato veržles.
7. Pakeiskite ratą. Atsarginis ratas 3 267.
8. Prisukite rato veržles. 9. Nuleiskite automobilį.
10. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir prisukite visas
veržles. Veržimo jėga yra
140 Nm.
11. Rato gaubto ventilio angą sulygiuokite su padangos ventiliu.
Uždėkite rato veržlių dangtelius.
12. Sumontuokite automobilio kėlimo taško dangtį.
13. Padėkite pakeistą ratą 3 267,
automobilio įrankius 3 255 ir rakto
adapterį 3 65 į vietą.
14. Kuo greičiau patikrinkite sumontuotos padangos slėgį ir
rato veržlių priveržimo momentą.
Kaip galima greičiau atnaujinkite arba
suremontuokite netinkamą padangą.
Kėlimo platformos domkrato
tvirtinimo vietaGalinį kėlimo platformos petį
nukreipkite po anga automobilio
kėbulo apačioje.
Priekinį kėlimo platformos petį
nukreipkite po automobilio kėbulu.
Atsarginis ratas
Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas.
Jei montuojamas nuo kitų
besiskiriantis atsarginis ratas ir jį
galima klasifikuoti kaip laikinąjį
atsarginį ratą, tuomet taikomi
atitinkami greičio apribojimai, net jei

268Automobilio priežiūra

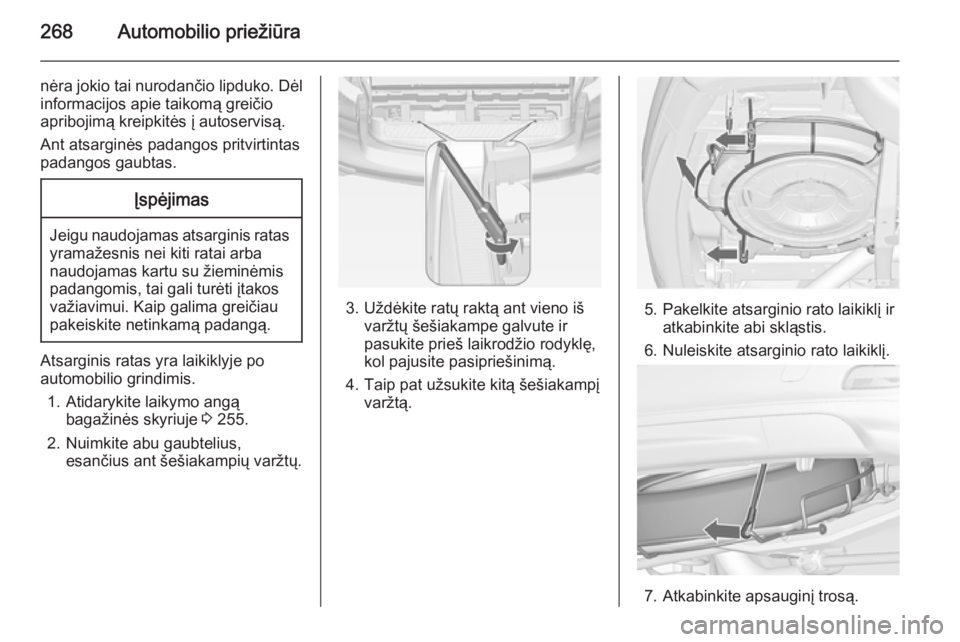

nėra jokio tai nurodančio lipduko. Dėl
informacijos apie taikomą greičio
apribojimą kreipkitės į autoservisą.
Ant atsarginės padangos pritvirtintas
padangos gaubtas.Įspėjimas
Jeigu naudojamas atsarginis ratas yramažesnis nei kiti ratai arba
naudojamas kartu su žieminėmis
padangomis, tai gali turėti įtakos
važiavimui. Kaip galima greičiau
pakeiskite netinkamą padangą.
Atsarginis ratas yra laikiklyje po
automobilio grindimis.
1. Atidarykite laikymo angą bagažinės skyriuje 3 255.
2. Nuimkite abu gaubtelius, esančius ant šešiakampių varžtų.
3. Uždėkite ratų raktą ant vieno išvaržtų šešiakampe galvute ir
pasukite prieš laikrodžio rodyklę,
kol pajusite pasipriešinimą.
4. Taip pat užsukite kitą šešiakampį varžtą.5. Pakelkite atsarginio rato laikiklį ir atkabinkite abi skląstis.
6. Nuleiskite atsarginio rato laikiklį.
7. Atkabinkite apsauginį trosą.
