OPEL ZAFIRA C 2015 Uporabniški priročnik

Instrumenti in upravni elementi109
Kontrolne lučke na sredinski
konzoli
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 231, Varovalke
3 240.
Smerniki 3 142.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih Opomnik X za voznikov ali
sovoznikov sedež sveti ali utripa.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Pripenjanje varnostnega pasu 3 52.Stanje varnostnega pasu na
zadnjih sedežih
> ali X na voznikovem
informacijskem zaslonu utripa ali
sveti.
Sveti
Po zagonu motorja najmanj
35 sekund, dokler se voznik ne pripne
z varnostnim pasom.
Če si nepripet varnostni pas pripnete
med vožnjo.
Utripa
Po speljevanju, dokler se ne pripnete z varnostnim pasom.

110Instrumenti in upravni elementi
Pripenjanje varnostnega pasu 3 52.
Sistem varnostnih blazin in
zategovalnikov varnostnih
pasov v sveti rdeče.
Pri vklopu kontakta zasveti lučka in sveti še približno 4 sekunde ter nato
ugasne. Če lučka pri vključitvi
kontakta ne zasveti, če po
4 sekundah ne ugasne ali če zasveti
med vožnjo, je to znak za motnje v
sistemu varnostnih blazin. Poiščite
strokovno pomoč v servisni delavnici. V tem primeru se zategovalniki pasov in varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 51, 3 55.
Deaktiviranje sovoznikovih
varnostnih blazin
ON V zasveti v rumeni barvi.
Zasveti približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
OFF * zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
izklopljena 3 57.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.

Instrumenti in upravni elementi111Kontrolna lučka emisije
motorja Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka
elektronike motorja g sveti rumeno.
Dodatno je izpisano opozorilo ali
opozorilna koda.Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 123.
Zavorni sistem in sistem
sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 227.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 172.
Pritisnite pedal - sveti ali utripa rumeno.
Sveti
Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 172.
Za zagon motorja v načinu Autostop morate pritisniti pedal sklopke.
Sistem Stop-start 3 159.
Utripa
Za normalen zagon motorja morate
pritisniti pedal sklopke 3 17, 3 158.
Pri nekaterih različicah se na
voznikovem informacijskem zaslonu
(DIC) prikaže obvestilo 'Pritisnite
pedal' 3 123.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti Električna ročna zavora je zategnjena
3 172.

112Instrumenti in upravni elementi
Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 172.
Utripa Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 171.
Preklop v višjo prestavo Ko je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, sveti lučka [ v zeleni barvi
ali se prikaže kot simbol na
voznikovem informacijskem zaslonu
s kombiniranim prikazovalnikom višje stopnje.
Pri nekaterih izvedbah se prikaz
prestave pojavi kot polna stran na
voznikovem informacijskem zaslonu.
Pomočnik pri vožnji EcoFlex 3 127.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori
servo krmiljenja Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 159.
Sveti pri onemogočeni podpori servo krmiljenja Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.

Instrumenti in upravni elementi113Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemu
ali
motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
motnje zaradi močnih zunanjih virov
ultra zvoka Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 193.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.
Sveti
V sistemu je napaka. Vožnjo lahko nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 175,
sistem proti zdrsu pogonskih koles
3 174.
Traction Control sistem
izklopljen k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev % sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).

114Instrumenti in upravni elementi
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja
nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 162, sistem
Stop-start 3 159.
AdBlue
Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 164.Sistem za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa Motnje v sistemu ali pnevmatika brezsenzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Tlak motornega olja I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.

Instrumenti in upravni elementi1159Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 224.
Nizek nivo goriva
i sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa
Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva nikoli ne izpraznite do suhega!
Katalizator 3 163.
Odzračevanje sistema dizelskega
goriva 3 230.
Zapora zagona motorja d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Zmanjšana moč motorja
# sveti rumeno.
Omejena moč motorja. Poiščite
servisno delavnico.
Zunanje luči 8 sveti zeleno.
Prižgane zunanje luči 3 135.
Dolge luči C sveti modro.
Sveti pri vključenih dolgih lučeh, pri
svetlobnem blisku 3 136 ali če so
dolge luči vključene s pomočnikom za dolge luči ali z inteligentnim
določanjem dometa luči 3 138.Pomočnik za dolge luči
l sveti zeleno.
Pomočnik za dolge luči ali inteligentno določanje dometa luči je
vključen(o) 3 136, 3 138.
Prilagodljivi žarometi f sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Poiščite strokovno pomoč v servisni
delavnici.
Utripa
Sistem je nastavljen na simetričen
met svetlobnega snopa.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 138.
Samodejni vklop luči 3 136.
Prednje meglenke > sveti zeleno.

116Instrumenti in upravni elementi
Sveti pri prižganih prednjih
meglenkah 3 143.
Zadnja meglenka
r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 143.
Nizek nivo tekočine za
pranje stekel
G sveti rumeno.
Nivo tekočine za pranje stekel je
nizek.
Tekočina za pranje 3 227.
Tempomat m sveti belo ali zeleno.
Sveti belo Sistem je vklopljen.
Sveti zeleno Tempomat je aktiven.
Tempomat 3 177.Adaptivni tempomat
m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno Adaptivni tempomat je aktiven.
Adaptivni tempomat 3 180.
Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Tempomat 3 180, opozorilo za trk
spredaj 3 186.
Odprta vrata
h sveti rdeče.
Odprta vrata ali prtljažnik.Informacijski
prikazovalniki
Voznikov informacijski
zaslon
Voznikov informacijski zaslon (DIC)
se nahaja na instrumentni plošči med
merilnikom hitrosti in merilnikom
vrtljajev motorja. Na voljo je v izvedbi
srednje stopnje ali kombinirani
izvedbi višje stopnje.

Instrumenti in upravni elementi117
Zaslon srednje stopnje prikazuje:■ števec skupno prevoženih kilometrov
■ števec dnevno prevoženih kilometrov
■ nekatere kontrolne lučke
■ informacije o vozilu
■ informacije o prevoženi poti/gorivo
■ opozorila in obvestila o vozilu, prikazana kot kodne številke
3 123.Pri kombiniranem zaslonu višje
stopnje lahko izbirate strani menija s
pritiskanjem tipke MENU. Simboli
menijev so označeni v zgornji vrstici
zaslona:
■ X Vehicle Information Menu
(Meni informacij vozila)
■ W Trip/Fuel Information Menu
(Meni informacij potovanja/porabe
goriva)
■ s ECO Information Menu (Meni
ECO informacij)
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 129.
Pomnilnik nastavitev 3 22.
Izbiranje menijev (izbirnikov) in funkcij
Menije in funkcije lahko izbirate prek tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
tipko MENU .

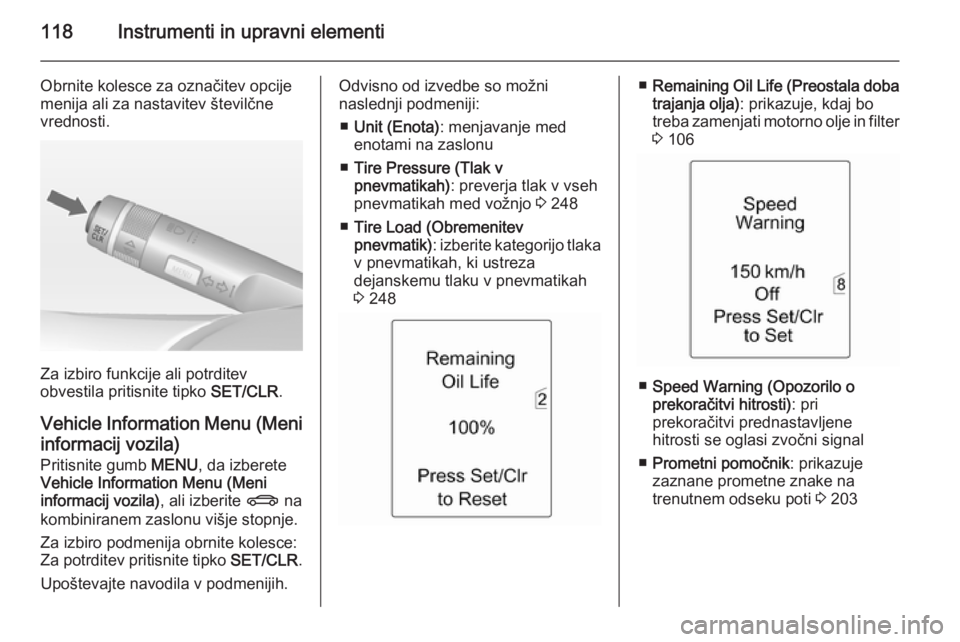

118Instrumenti in upravni elementi
Obrnite kolesce za označitev opcijemenija ali za nastavitev številčne
vrednosti.
Za izbiro funkcije ali potrditev
obvestila pritisnite tipko SET/CLR.
Vehicle Information Menu (Meni
informacij vozila)
Pritisnite gumb MENU, da izberete
Vehicle Information Menu (Meni
informacij vozila) , ali izberite X na
kombiniranem zaslonu višje stopnje.
Za izbiro podmenija obrnite kolesce:
Za potrditev pritisnite tipko SET/CLR.
Upoštevajte navodila v podmenijih.
Odvisno od izvedbe so možni
naslednji podmeniji:
■ Unit (Enota) : menjavanje med
enotami na zaslonu
■ Tire Pressure (Tlak v
pnevmatikah) : preverja tlak v vseh
pnevmatikah med vožnjo 3 248
■ Tire Load (Obremenitev
pnevmatik) : izberite kategorijo tlaka
v pnevmatikah, ki ustreza dejanskemu tlaku v pnevmatikah
3 248■ Remaining Oil Life (Preostala doba
trajanja olja) : prikazuje, kdaj bo
treba zamenjati motorno olje in filter 3 106
■ Speed Warning (Opozorilo o
prekoračitvi hitrosti) : pri
prekoračitvi prednastavljene
hitrosti se oglasi zvočni signal
■ Prometni pomočnik : prikazuje
zaznane prometne znake na
trenutnem odseku poti 3 203
