Nega vozila239

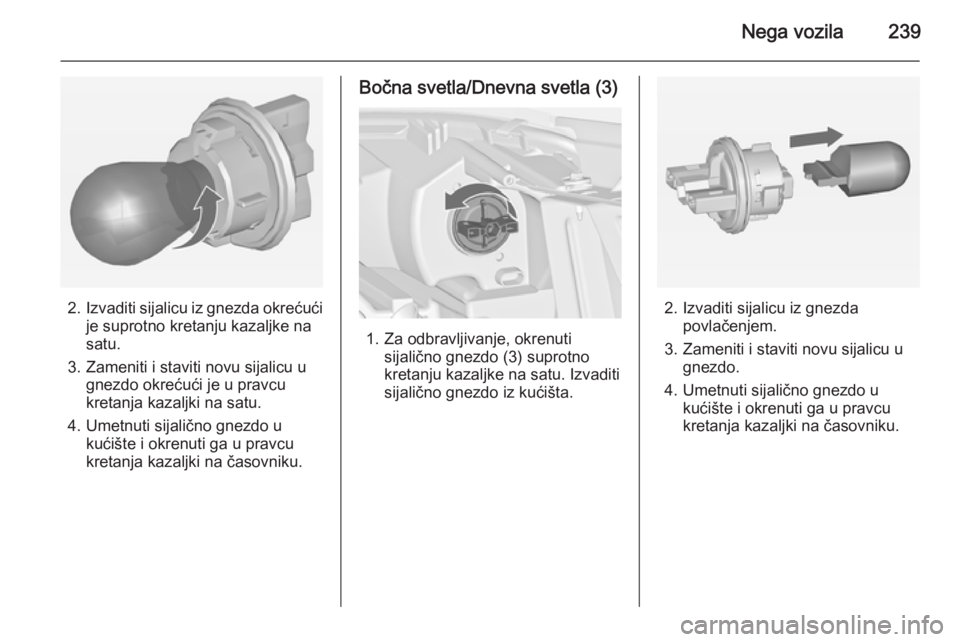

2.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Bočna svetla/Dnevna svetla (3)
1. Za odbravljivanje, okrenuti sijalično gnezdo (3) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.

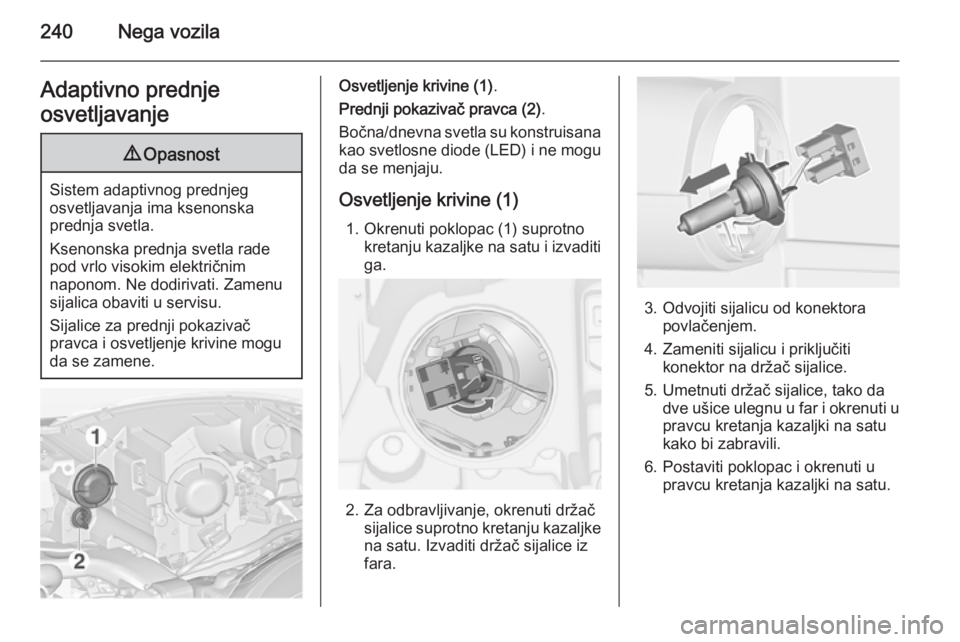

240Nega vozilaAdaptivno prednje
osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Sijalice za prednji pokazivač
pravca i osvetljenje krivine mogu
da se zamene.
Osvetljenje krivine (1) .
Prednji pokazivač pravca (2) .
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Osvetljenje krivine (1) 1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi
ga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti upravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

Nega vozila241

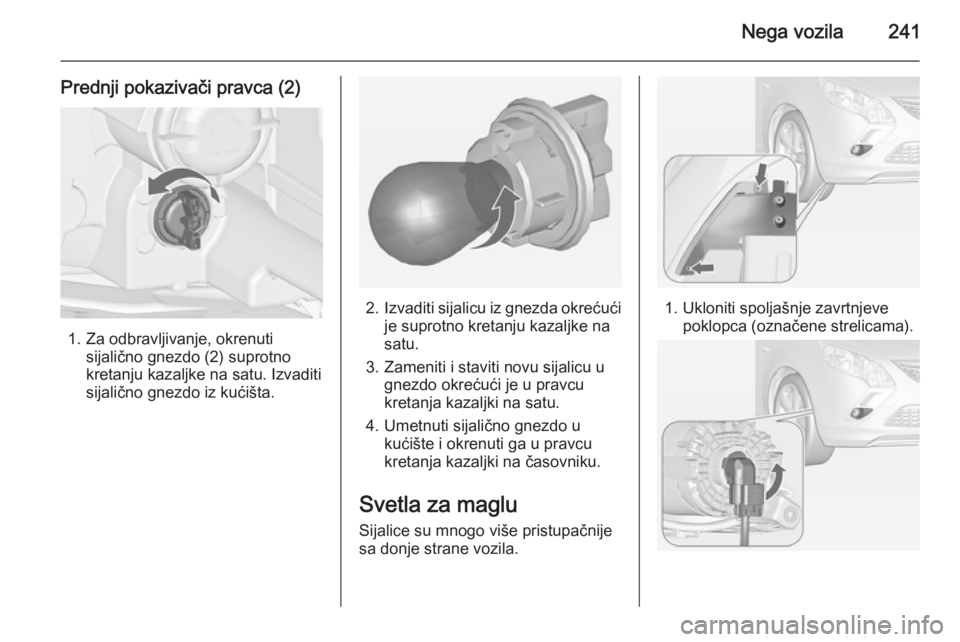

Prednji pokazivači pravca (2)
1. Za odbravljivanje, okrenutisijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.1. Ukloniti spoljašnje zavrtnjeve poklopca (označene strelicama).

242Nega vozila

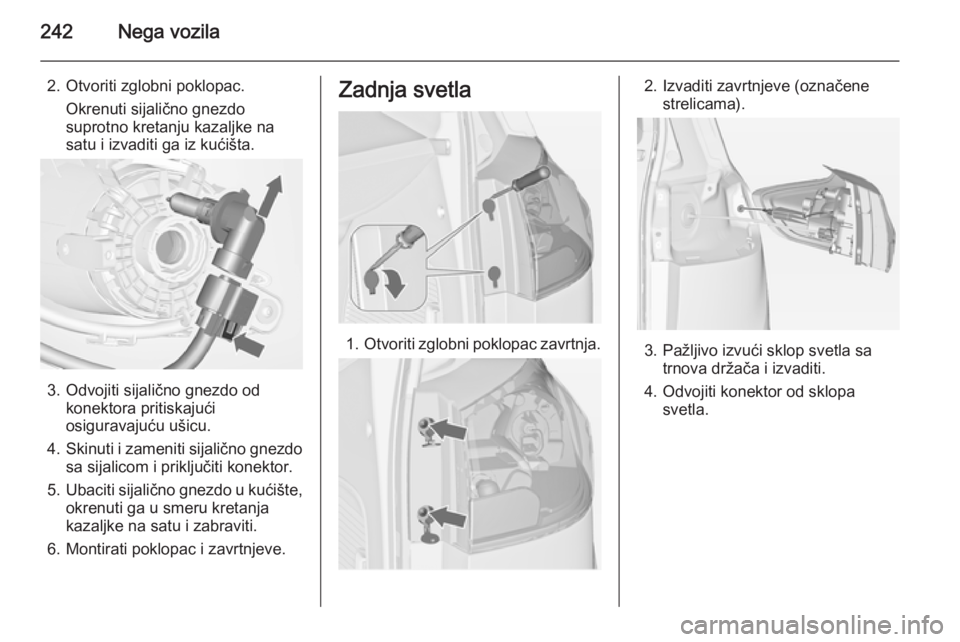

2. Otvoriti zglobni poklopac.Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
5. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.
Zadnja svetla
1. Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.
4. Odvojiti konektor od sklopa svetla.

Nega vozila243

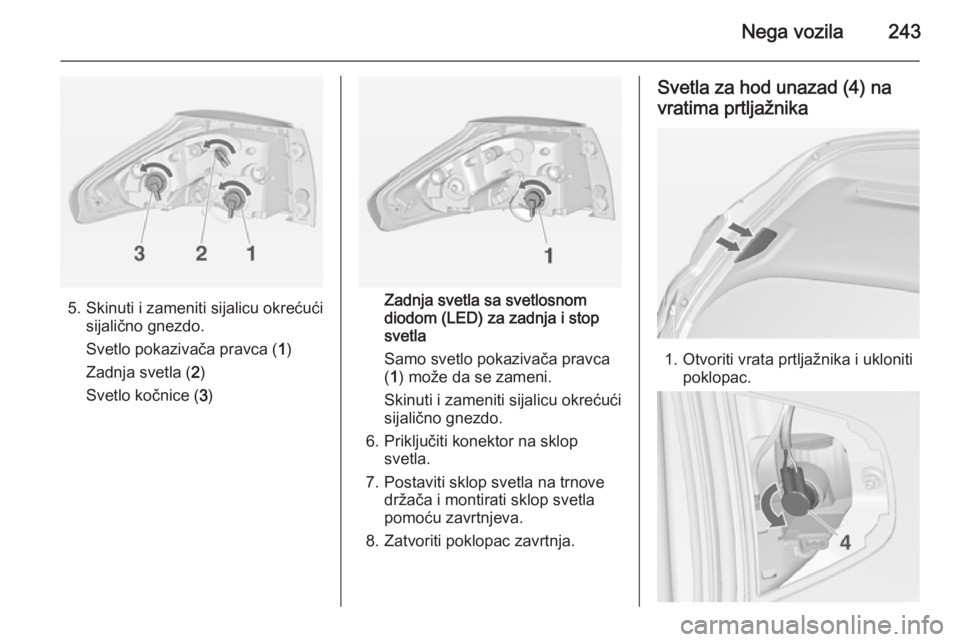

5. Skinuti i zameniti sijalicu okrećućisijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Priključiti konektor na sklop svetla.
7. Postaviti sklop svetla na trnove držača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.

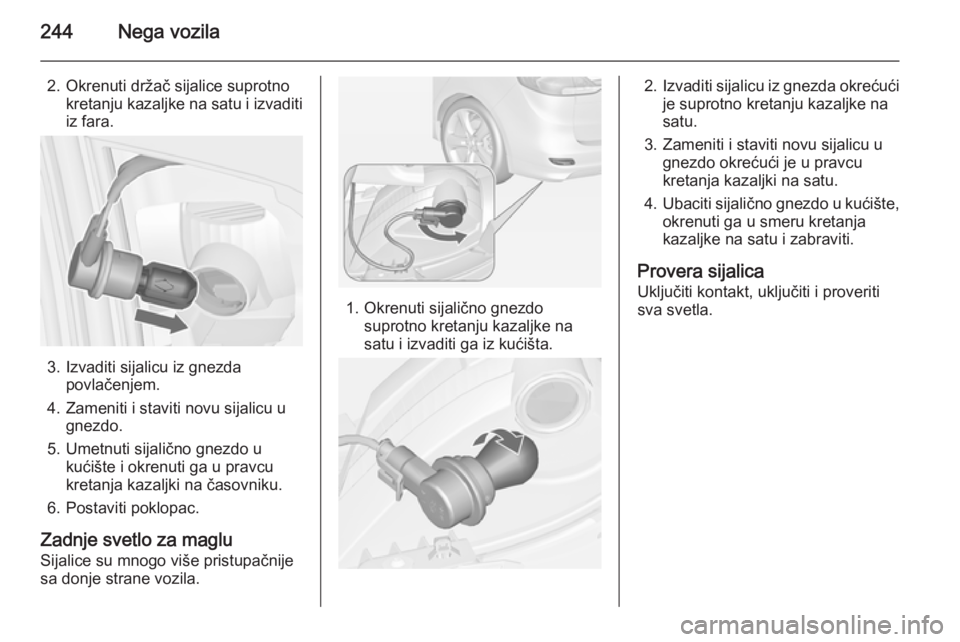

244Nega vozila
2. Okrenuti držač sijalice suprotnokretanju kazaljke na satu i izvaditiiz fara.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu u gnezdo.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac.
Zadnje svetlo za maglu
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
Provera sijalica
Uključiti kontakt, uključiti i proveriti
sva svetla.

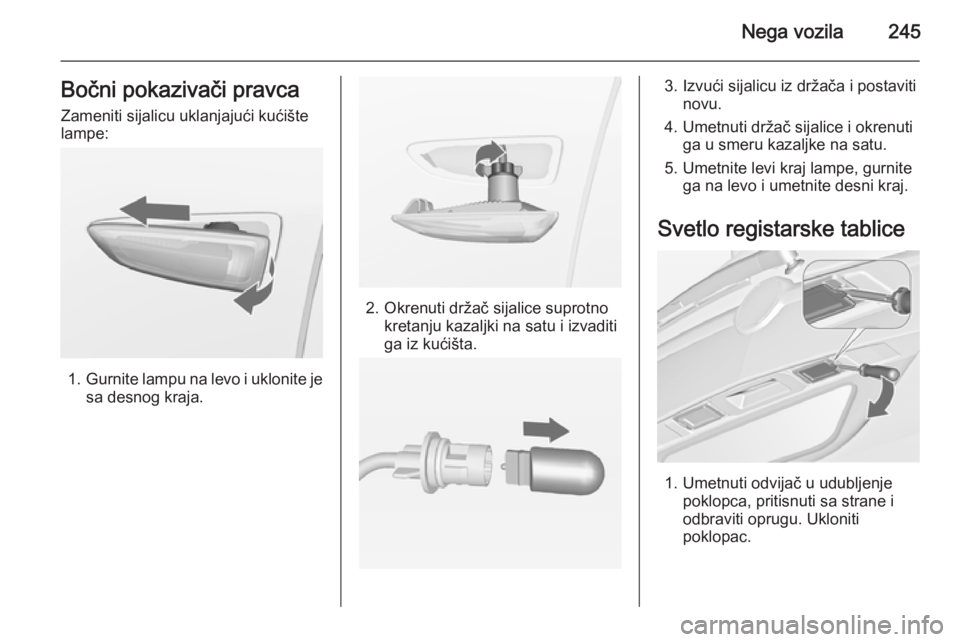

Nega vozila245Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu. Ukloniti
poklopac.

246Nega vozila

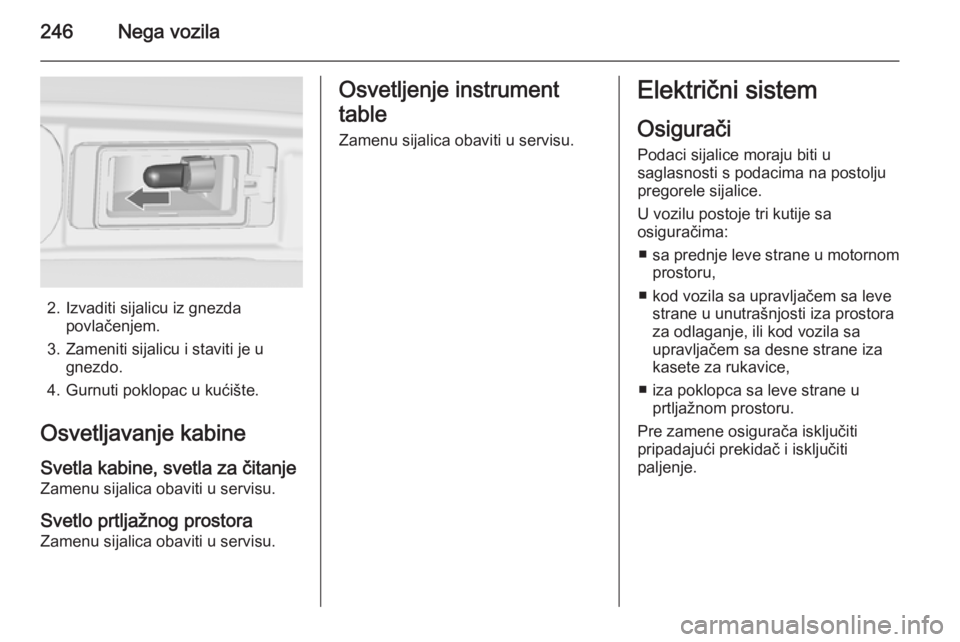

2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti sijalicu i staviti je u gnezdo.
4. Gurnuti poklopac u kućište.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ kod vozila sa upravljačem sa leve strane u unutrašnjosti iza prostora
za odlaganje, ili kod vozila sa
upravljačem sa desne strane iza
kasete za rukavice,
■ iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

Nega vozila247

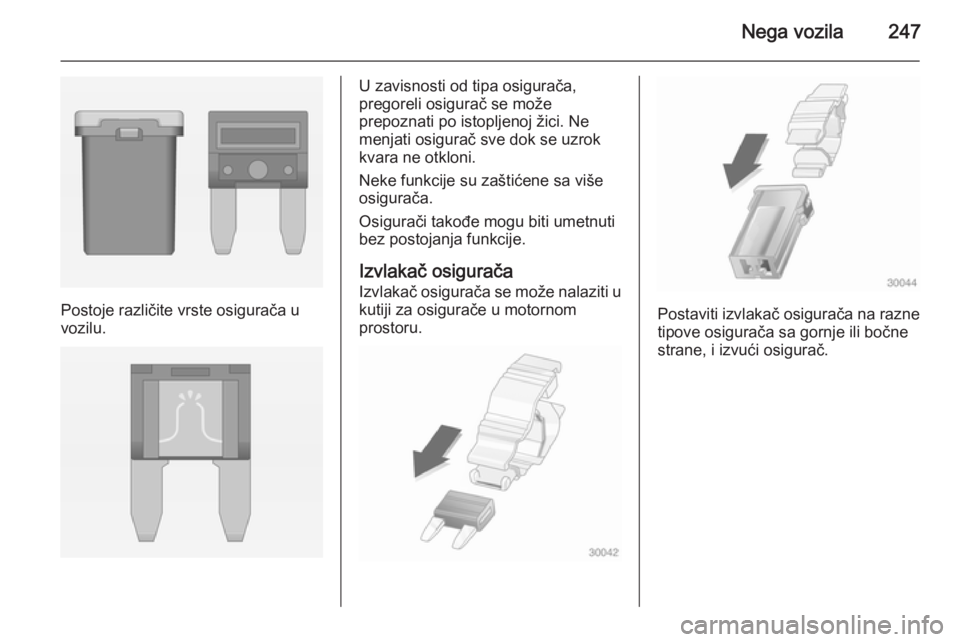

Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

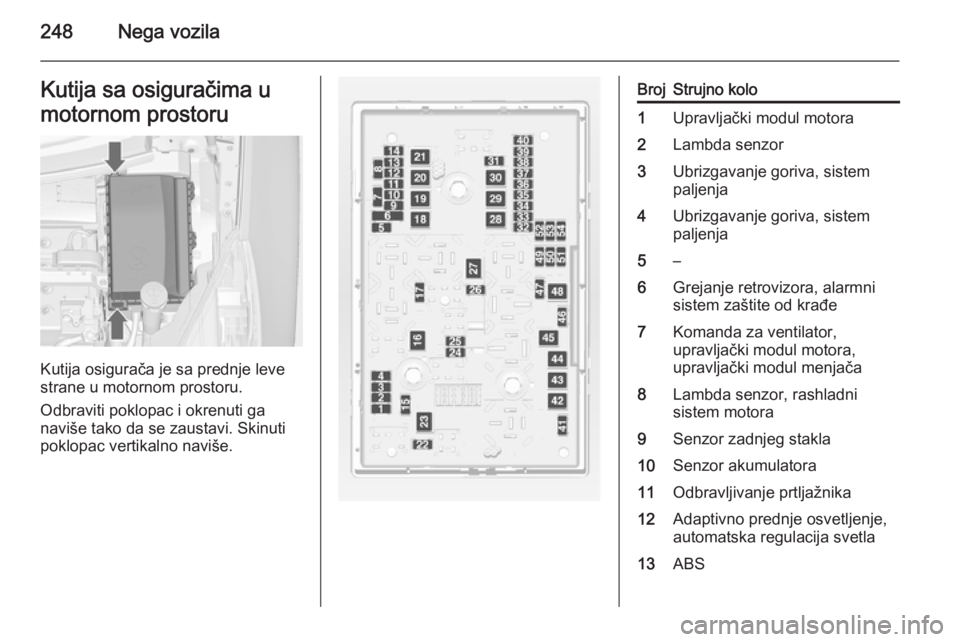

248Nega vozilaKutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora, alarmni
sistem zaštite od krađe7Komanda za ventilator,
upravljački modul motora,
upravljački modul menjača8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS
