OPEL ZAFIRA C 2015 Uputstvo za upotrebu (in Serbian)

Nega vozila269
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 260.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se
pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator varnicama ili otvorenom plamenu.
■ Ispražnjen akumulator može da smrzne na temperaturi od 0 °C.
Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 V). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
■ Za vreme pomoćnog startovanja ne
naginjati se iznad akumulatora.

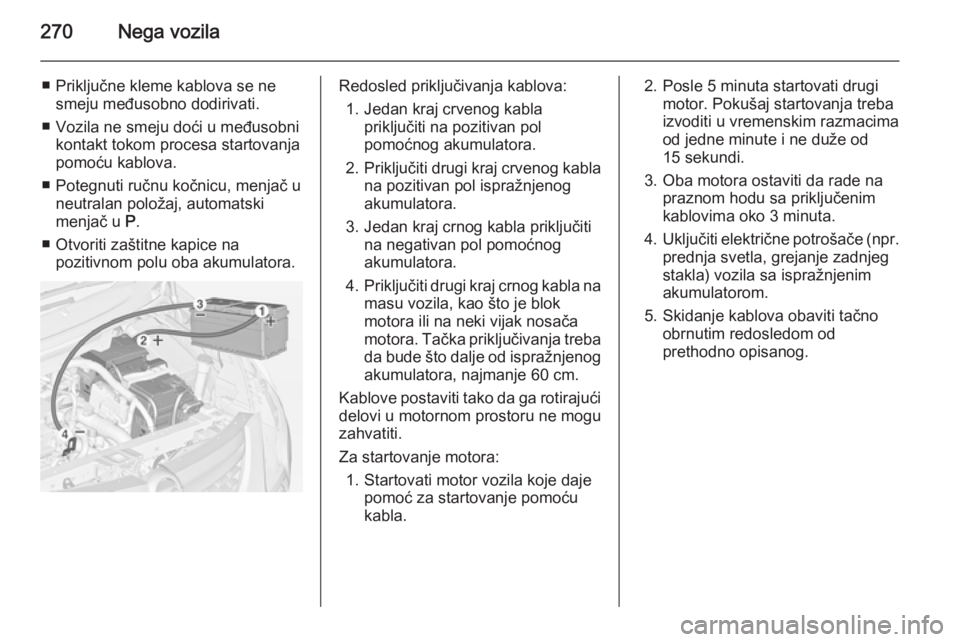

270Nega vozila
■ Priključne kleme kablova se nesmeju međusobno dodirivati.
■ Vozila ne smeju doći u međusobni kontakt tokom procesa startovanjapomoću kablova.
■ Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
■ Otvoriti zaštitne kapice na pozitivnom polu oba akumulatora.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što dalje od ispražnjenog
akumulatora, najmanje 60 cm.
Kablove postaviti tako da ga rotirajući delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.2. Posle 5 minuta startovati drugi motor. Pokušaj startovanja treba
izvoditi u vremenskim razmacima od jedne minute i ne duže od
15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko 3 minuta.
4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.

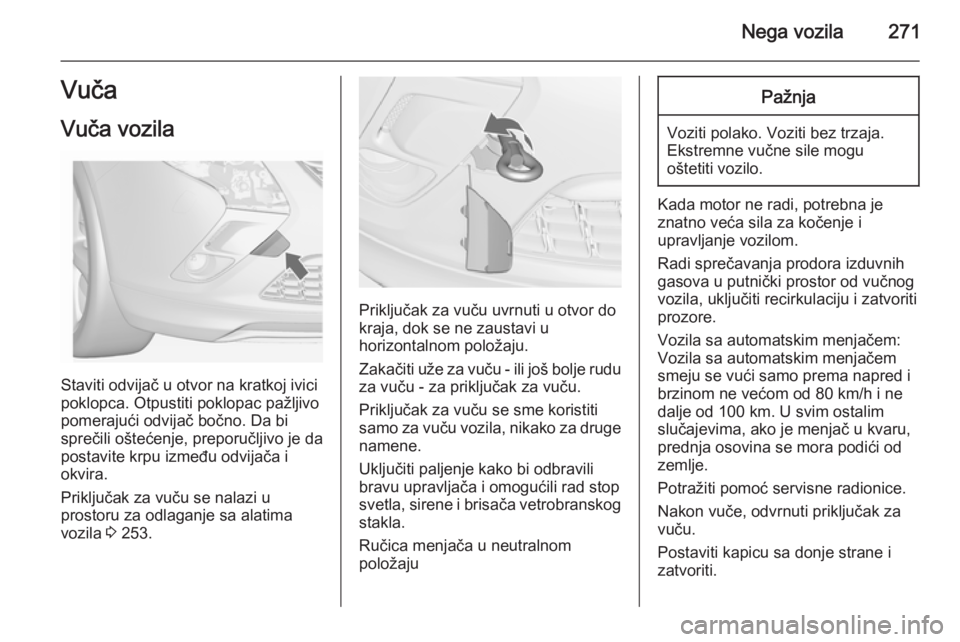

Nega vozila271Vuča
Vuča vozila
Staviti odvijač u otvor na kratkoj ivici
poklopca. Otpustiti poklopac pažljivo
pomerajući odvijač bočno. Da bi
sprečili oštećenje, preporučljivo je da
postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 253.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop
svetla, sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. U svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zatvoriti.

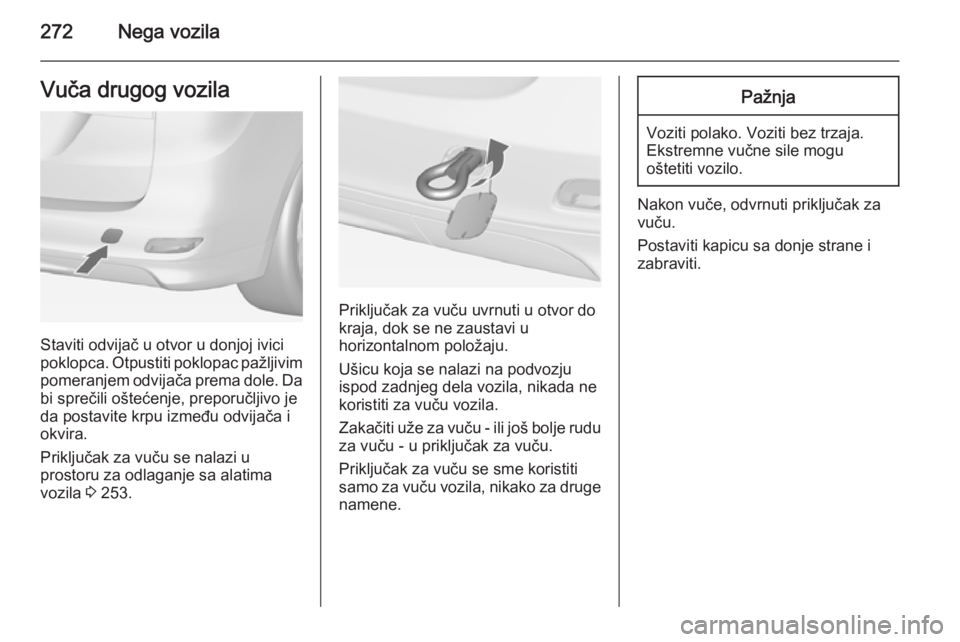

272Nega vozilaVuča drugog vozila
Staviti odvijač u otvor u donjoj ivici
poklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole. Da bi sprečili oštećenje, preporučljivo je
da postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 253.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zabraviti.

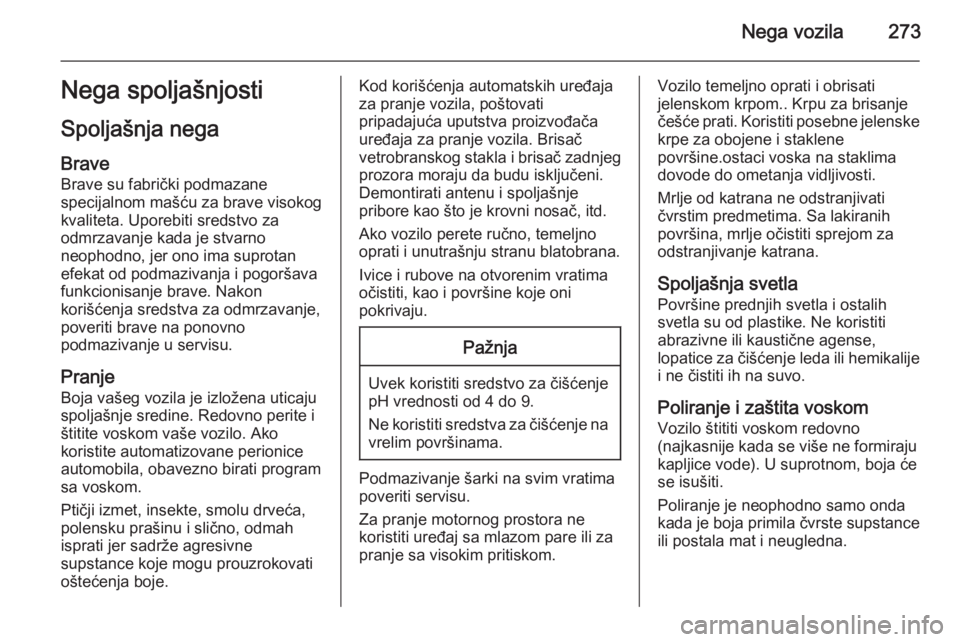

Nega vozila273Nega spoljašnjosti
Spoljašnja nega Brave
Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i brisač zadnjeg
prozora moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti od 4 do 9.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Podmazivanje šarki na svim vratima
poveriti servisu.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju kapljice vode). U suprotnom, boja ćese isušiti.
Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.

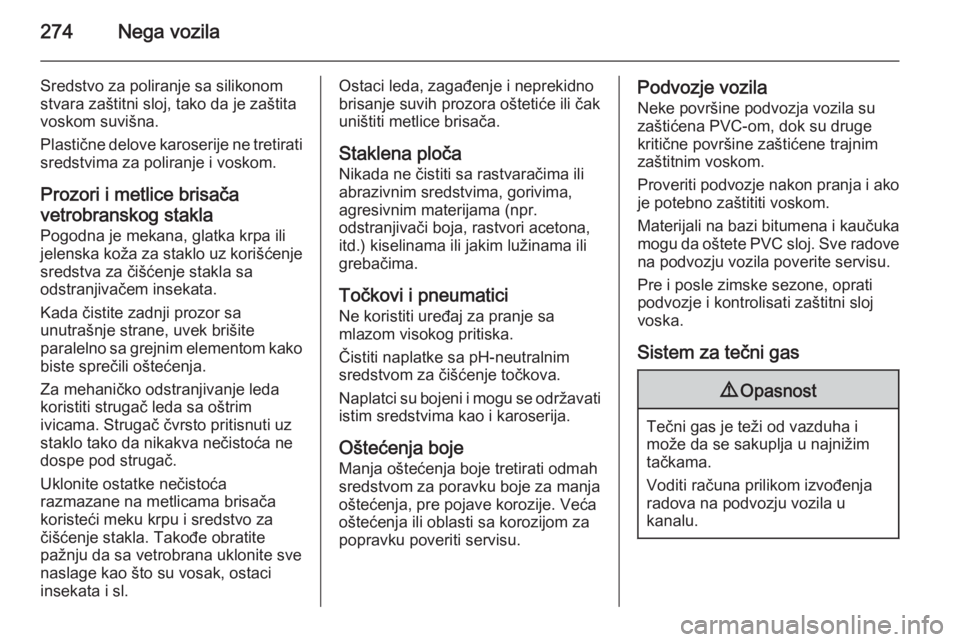

274Nega vozila
Sredstvo za poliranje sa silikonomstvara zaštitni sloj, tako da je zaštita
voskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisačavetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač.
Uklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratite
pažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Staklena pločaNikada ne čistiti sa rastvaračima iliabrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivači boja, rastvori acetona,
itd.) kiselinama ili jakim lužinama ili grebačima.
Točkovi i pneumatici Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja boje
Manja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako
je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.
Sistem za tečni gas9 Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.

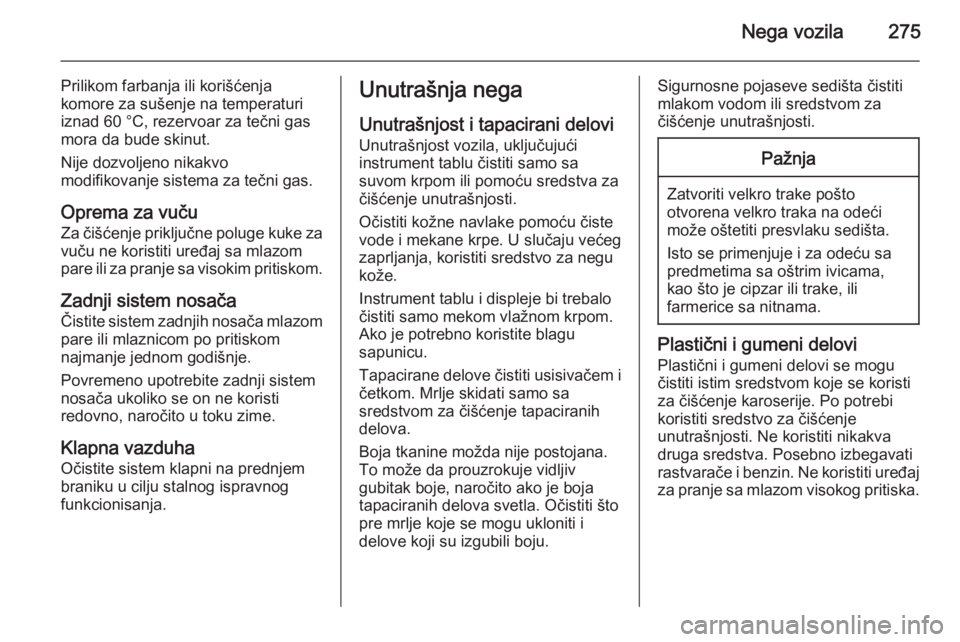

Nega vozila275
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vuču
Za čišćenje priključne poluge kuke za vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
Zadnji sistem nosača
Čistite sistem zadnjih nosača mlazom pare ili mlaznicom po pritiskom
najmanje jednom godišnje.
Povremeno upotrebite zadnji sistem
nosača ukoliko se on ne koristi
redovno, naročito u toku zime.
Klapna vazduhaOčistite sistem klapni na prednjem
braniku u cilju stalnog ispravnog
funkcionisanja.Unutrašnja nega
Unutrašnjost i tapacirani delovi Unutrašnjost vozila, uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za
čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.
Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi
koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.

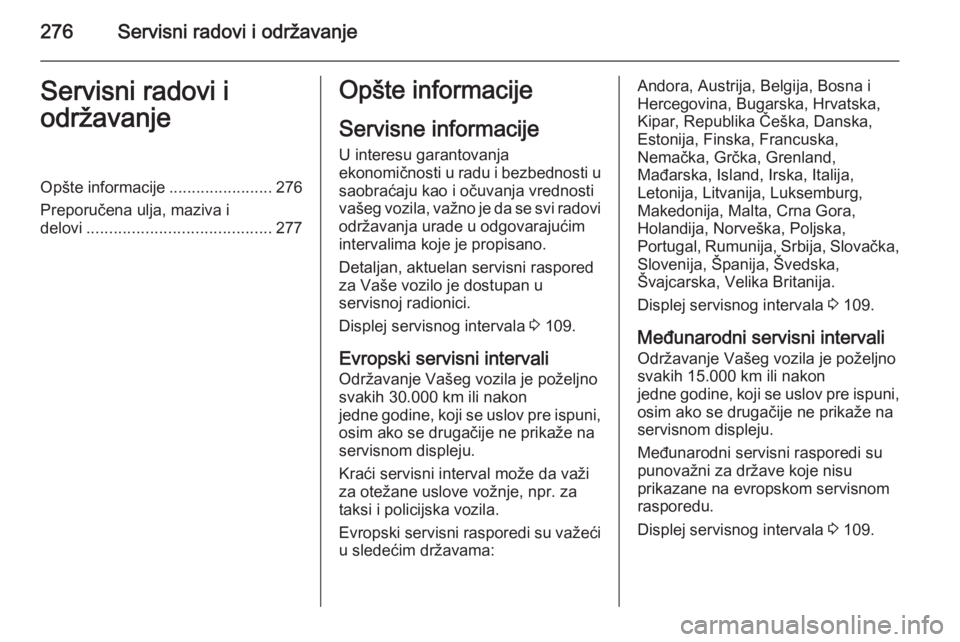

276Servisni radovi i održavanjeServisni radovi i
održavanjeOpšte informacije .......................276
Preporučena ulja, maziva i delovi ......................................... 277Opšte informacije
Servisne informacije U interesu garantovanja
ekonomičnosti u radu i bezbednosti u
saobraćaju kao i očuvanja vrednosti
vašeg vozila, važno je da se svi radovi održavanja urade u odgovarajućim
intervalima koje je propisano.
Detaljan, aktuelan servisni raspored
za Vaše vozilo je dostupan u
servisnoj radionici.
Displej servisnog intervala 3 109.
Evropski servisni intervali Održavanje Vašeg vozila je poželjno
svakih 30.000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Kraći servisni interval može da važi
za otežane uslove vožnje, npr. za
taksi i policijska vozila.
Evropski servisni rasporedi su važeći u sledećim državama:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Kipar, Republika Češka, Danska,
Estonija, Finska, Francuska,
Nemačka, Grčka, Grenland,
Mađarska, Island, Irska, Italija,
Letonija, Litvanija, Luksemburg,
Makedonija, Malta, Crna Gora,
Holandija, Norveška, Poljska,
Portugal, Rumunija, Srbija, Slovačka,
Slovenija, Španija, Švedska,
Švajcarska, Velika Britanija.
Displej servisnog intervala 3 109.
Međunarodni servisni intervali Održavanje Vašeg vozila je poželjno
svakih 15.000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Međunarodni servisni rasporedi su
punovažni za države koje nisu
prikazane na evropskom servisnom
rasporedu.
Displej servisnog intervala 3 109.

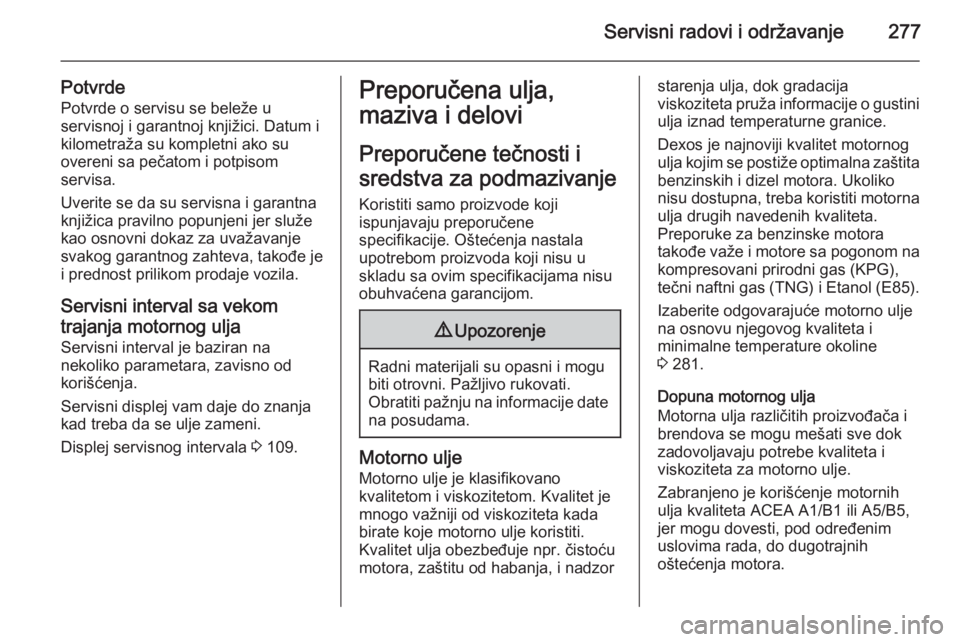

Servisni radovi i održavanje277
PotvrdePotvrde o servisu se beleže u
servisnoj i garantnoj knjižici. Datum i kilometraža su kompletni ako su
overeni sa pečatom i potpisom
servisa.
Uverite se da su servisna i garantna
knjižica pravilno popunjeni jer služe
kao osnovni dokaz za uvažavanje
svakog garantnog zahteva, takođe je
i prednost prilikom prodaje vozila.
Servisni interval sa vekomtrajanja motornog ulja
Servisni interval je baziran na
nekoliko parametara, zavisno od
korišćenja.
Servisni displej vam daje do znanja
kad treba da se ulje zameni.
Displej servisnog intervala 3 109.Preporučena ulja,
maziva i delovi
Preporučene tečnosti i
sredstva za podmazivanje Koristiti samo proizvode koji
ispunjavaju preporučene
specifikacije. Oštećenja nastala
upotrebom proizvoda koji nisu u
skladu sa ovim specifikacijama nisu
obuhvaćena garancijom.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Pažljivo rukovati.
Obratiti pažnju na informacije date na posudama.
Motorno ulje
Motorno ulje je klasifikovano
kvalitetom i viskozitetom. Kvalitet je
mnogo važniji od viskoziteta kada
birate koje motorno ulje koristiti.
Kvalitet ulja obezbeđuje npr. čistoću
motora, zaštitu od habanja, i nadzor
starenja ulja, dok gradacija
viskoziteta pruža informacije o gustini ulja iznad temperaturne granice.
Dexos je najnoviji kvalitet motornog
ulja kojim se postiže optimalna zaštita
benzinskih i dizel motora. Ukoliko
nisu dostupna, treba koristiti motorna
ulja drugih navedenih kvaliteta.
Preporuke za benzinske motora
takođe važe i motore sa pogonom na kompresovani prirodni gas (KPG),
tečni naftni gas (TNG) i Etanol (E85).
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 281.
Dopuna motornog ulja
Motorna ulja različitih proizvođača i
brendova se mogu mešati sve dok
zadovoljavaju potrebe kvaliteta i
viskoziteta za motorno ulje.
Zabranjeno je korišćenje motornih
ulja kvaliteta ACEA A1/B1 ili A5/B5,
jer mogu dovesti, pod određenim
uslovima rada, do dugotrajnih
oštećenja motora.

278Servisni radovi i održavanje
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 281.
Dodatni aditivi motornog ulja
Upotrebom dodatnih aditiva za
motorna ulja može doći do oštećenja
i prekidanja garancije.
Viskoziteti motornog ulja
SAE stepen viskoziteta pruža
informacije o gustini ulja.
Multigradno ulje je označeno sa dve
cifre, npr. SAE 5W-30. Prva cifra, iza
koje stoji W, označava viskozitet pri
niskim temperaturama, a druga cifra
viskozitet pri visokim temperaturama.
Odabrati odgovarajuću klasu
viskoziteta u zavisnosti od minimalne
temperature okoline 3 281.
Sve preporučene vrednosti
viskoziteta su pogodne za visoke
temperature okoline.Rashladna tečnost i antifriz
Koristiti samo organske dugotrajne
(LLC) rashladne tečnosti kiselog tipa
odobrene za vozilo. Obratite se
servisu.
Sistem se fabrički puni rashladnom
tečnošću dizajniranom tako da nudi
odličnu zaštitu od korozije i mraza do
oko -28 °C. U severnim zemljama sa
veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperatura od
oko -37 °C. Ovu koncentraciju treba
održavati tokom cele godine.
Korišćenje dodatnih aditiva
rashladnih tečnosti koji su namenjeni
da daju dodatnu antikorozivnu zaštitu
ili zaptivanje u slučaju manjih curenja,
mogu izazvati probleme u radu.
Odgovornost za posledice nastale
upotrebom dodatnih aditiva
rashladne tečnosti će biti odbačena.Tečnost kočnice i kvačila
Posle nekog vremena, kočiona
tečnost apsorbuje vlagu koja
umanjuje efikasnost kočenja.
Kočiona tečnost bi se zbog toga
trebala zameniti u propisanim
intervalima.
AdBlue Koristiti samo AdBlue za smanjenjeazotnih oksida u izduvnim emisijama
3 168.
