OPEL ZAFIRA C 2015 Инструкция по эксплуатации (in Russian)

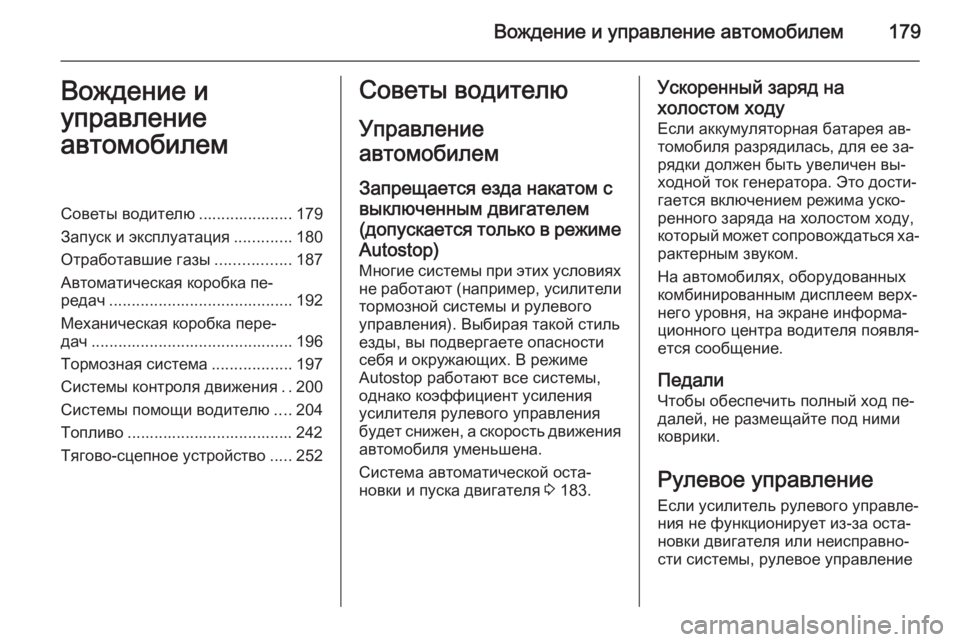

Вождение и управление автомобилем179Вождение и
управление
автомобилемСоветы водителю ..................... 179
Запуск и эксплуатация .............180
Отработавшие газы .................187
Автоматическая коробка пе‐
редач ......................................... 192
Механическая коробка пере‐ дач ............................................. 196
Тормозная система ..................197
Системы контроля движения ..200
Системы помощи водителю ....204
Топливо ..................................... 242
Тягово-сцепное устройство .....252Советы водителю
Управление
автомобилем
Запрещается езда накатом с
выключенным двигателем
(допускается только в режиме Autostop) Многие системы при этих условиях
не работают ( например, усилители
тормозной системы и рулевого
управления). Выбирая такой стиль езды, вы подвергаете опасности
себя и окружающих. В режиме
Autostop работают все системы,
однако коэффициент усиления
усилителя рулевого управления
будет снижен, а скорость движения автомобиля уменьшена.
Система автоматической оста‐
новки и пуска двигателя 3 183.Ускоренный заряд на
холостом ходу Если аккумуляторная батарея ав‐
томобиля разрядилась, для ее за‐
рядки должен быть увеличен вы‐
ходной ток генератора. Это дости‐
гается включением режима уско‐
ренного заряда на холостом ходу, который может сопровождаться ха‐
рактерным звуком.
На автомобилях, оборудованных
комбинированным дисплеем верх‐
него уровня, на экране информа‐
ционного центра водителя появля‐
ется сообщение.
Педали
Чтобы обеспечить полный ход пе‐ далей, не размещайте под ними
коврики.
Рулевое управление
Если усилитель рулевого управле‐
ния не функционирует из-за оста‐
новки двигателя или неисправно‐ сти системы, рулевое управление

180Вождение и управление автомобилем
автомобиля продолжает работать,но может потребовать увеличен‐
ных усилий.
Индикатор c 3 126.Внимание
Автомобили, оборудованные
гидравлическим усилителем ру‐
левого управления:
При повороте рулевого колеса
до предельного положения его
хода и удерживании его в этом
положении более 15 секунд сис‐
тема усилителя рулевого управ‐ ления может быть повреждена,
и усиление рулевого управле‐
ния может быть утрачено.
Запуск и эксплуатация
Обкатка нового
автомобиля В первых поездках не прибегайте к
экстренному торможению без край‐ ней необходимости.
При первой поездке возможено по‐ явление дыма, вызванного остав‐
шимися в выпускной системе вос‐
ком и смазкой. После первой по‐
ездки, чтобы не вдыхать дым, на
некоторое время оставьте автомо‐
биль на открытом воздухе.
Во время периода обкатки расход
топлива и моторного масла может быть повышенным, а очистку ди‐
зельного сажевого фильтра может
потребоваться проводить значи‐
тельно чаще. Включение режима
Autostop может быть запрещено,
чтобы обеспечить возможность за‐
рядки аккумуляторной батареи ав‐
томобиля.
Фильтр твердых частиц дизельного

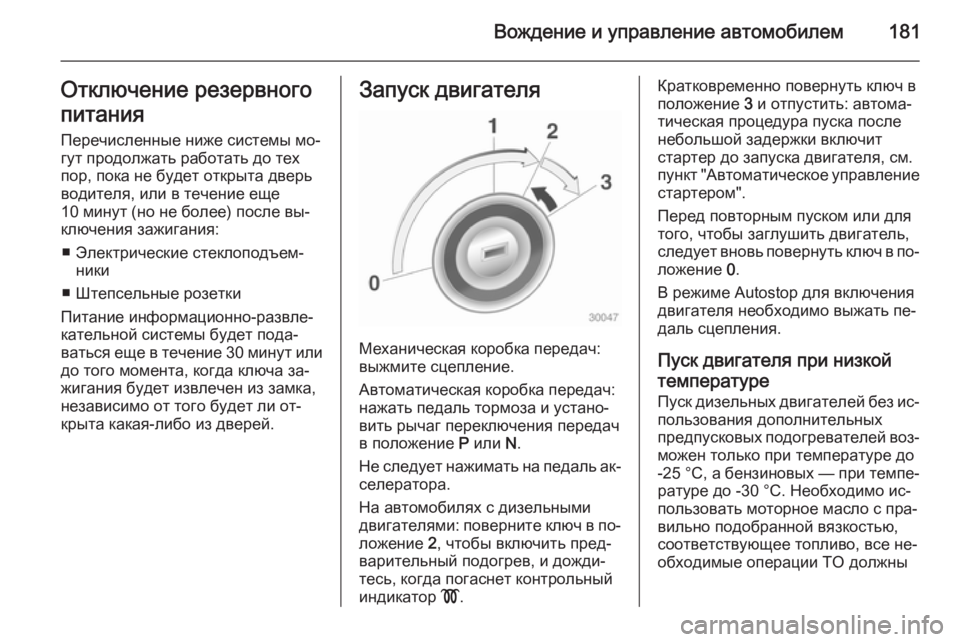

двигателя 3 187.Положения замка
зажигания0=Зажигание выключено1=Рулевое колесо разблокиро‐
вано, зажигание выключено2=Зажигание включено, для ди‐
зельного двигателя: предвари‐
тельный нагрев3=Пуск

Вождение и управление автомобилем181Отключение резервного
питания Перечисленные ниже системы мо‐
гут продолжать работать до тех
пор, пока не будет открыта дверь водителя, или в течение еще
10 минут (но не более) после вы‐
ключения зажигания:
■ Электрические стеклоподъем‐ ники
■ Штепсельные розетки
Питание информационно-развле‐
кательной системы будет пода‐
ваться еще в течение 30 минут или до того момента, когда ключа за‐
жигания будет извлечен из замка,
независимо от того будет ли от‐
крыта какая-либо из дверей.Запуск двигателя
Механическая коробка передач:
выжмите сцепление.
Автоматическая коробка передач: нажать педаль тормоза и устано‐
вить рычаг переключения передач
в положение P или N.
Не следует нажимать на педаль ак‐ селератора.
На автомобилях с дизельными
двигателями: поверните ключ в по‐
ложение 2, чтобы включить пред‐
варительный подогрев, и дожди‐
тесь, когда погаснет контрольный
индикатор !.
Кратковременно повернуть ключ в
положение 3 и отпустить: автома‐
тическая процедура пуска после
небольшой задержки включит
стартер до запуска двигателя, см.
пункт "Автоматическое управление стартером".
Перед повторным пуском или для
того, чтобы заглушить двигатель,
следует вновь повернуть ключ в по‐ ложение 0.
В режиме Autostop для включения
двигателя необходимо выжать пе‐ даль сцепления.
Пуск двигателя при низкой
температуре Пуск дизельных двигателей без ис‐
пользования дополнительных
предпусковых подогревателей воз‐
можен только при температуре до
-25 °C , а бензиновых — при темпе‐
ратуре до -30 °C. Необходимо ис‐
пользовать моторное масло с пра‐ вильно подобранной вязкостью,
соответствующее топливо, все не‐
обходимые операции ТО должны

182Вождение и управление автомобилем

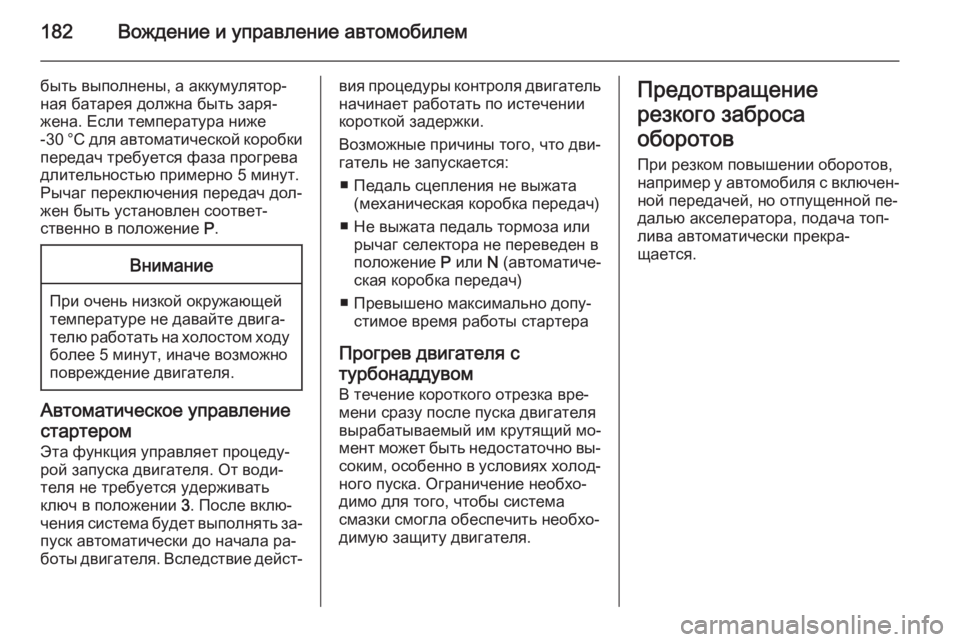

быть выполнены, а аккумулятор‐
ная батарея должна быть заря‐
жена. Если температура ниже
-30 °C для автоматической коробки
передач требуется фаза прогрева
длительностью примерно 5 минут.
Рычаг переключения передач дол‐
жен быть установлен соответ‐
ственно в положение P.Внимание
При очень низкой окружающей
температуре не давайте двига‐
телю работать на холостом ходу более 5 минут, иначе возможно
повреждение двигателя.
Автоматическое управление
стартером Эта функция управляет процеду‐
рой запуска двигателя. От води‐
теля не требуется удерживать
ключ в положении 3. После вклю‐
чения система будет выполнять за‐ пуск автоматически до начала ра‐
боты двигателя. Вследствие дейст‐
вия процедуры контроля двигатель
начинает работать по истечении
короткой задержки.
Возможные причины того, что дви‐
гатель не запускается:
■ Педаль сцепления не выжата (механическая коробка передач)
■ Не выжата педаль тормоза или рычаг селектора не переведен вположение P или N (автоматиче‐
ская коробка передач)
■ Превышено максимально допу‐ стимое время работы стартера
Прогрев двигателя с турбонаддувом
В течение короткого отрезка вре‐
мени сразу после пуска двигателя вырабатываемый им крутящий мо‐мент может быть недостаточно вы‐ соким, особенно в условиях холод‐
ного пуска. Ограничение необхо‐
димо для того, чтобы система
смазки смогла обеспечить необхо‐
димую защиту двигателя.Предотвращение
резкого заброса
оборотов При резком повышении оборотов,
например у автомобиля с включен‐
ной передачей, но отпущенной пе‐
далью акселератора, подача топ‐ лива автоматически прекра‐
щается.

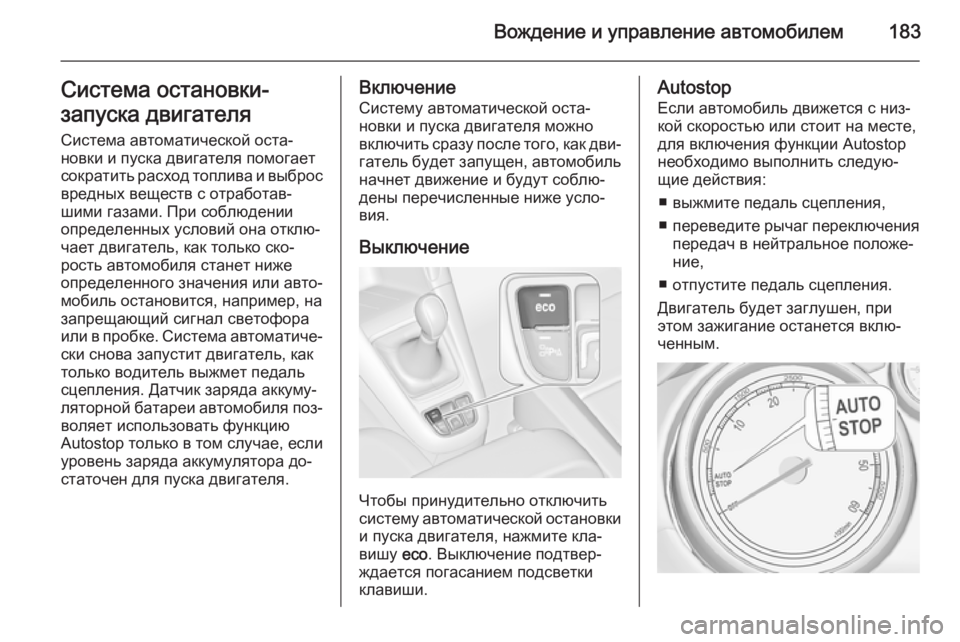

Вождение и управление автомобилем183Система остановки-
запуска двигателя Система автоматической оста‐
новки и пуска двигателя помогает
сократить расход топлива и выброс
вредных веществ с отработав‐
шими газами. При соблюдении
определенных условий она отклю‐
чает двигатель, как только ско‐
рость автомобиля станет ниже
определенного значения или авто‐
мобиль остановится, например, на
запрещающий сигнал светофора
или в пробке. Система автоматиче‐
ски снова запустит двигатель, как
только водитель выжмет педаль
сцепления. Датчик заряда аккуму‐
ляторной батареи автомобиля поз‐ воляет использовать функцию
Autostop только в том случае, если
уровень заряда аккумулятора до‐
статочен для пуска двигателя.Включение
Систему автоматической оста‐
новки и пуска двигателя можно
включить сразу после того, как дви‐ гатель будет запущен, автомобиль
начнет движение и будут соблю‐
дены перечисленные ниже усло‐
вия.
Выключение
Чтобы принудительно отключить
систему автоматической остановки
и пуска двигателя, нажмите кла‐
вишу eco. Выключение подтвер‐
ждается погасанием подсветки
клавиши.
Autostop
Если автомобиль движется с низ‐
кой скоростью или стоит на месте,
для включения функции Autostop
необходимо выполнить следую‐
щие действия:
■ выжмите педаль сцепления,
■ переведите рычаг переключения
передач в нейтральное положе‐
ние,
■ отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.

184Вождение и управление автомобилем

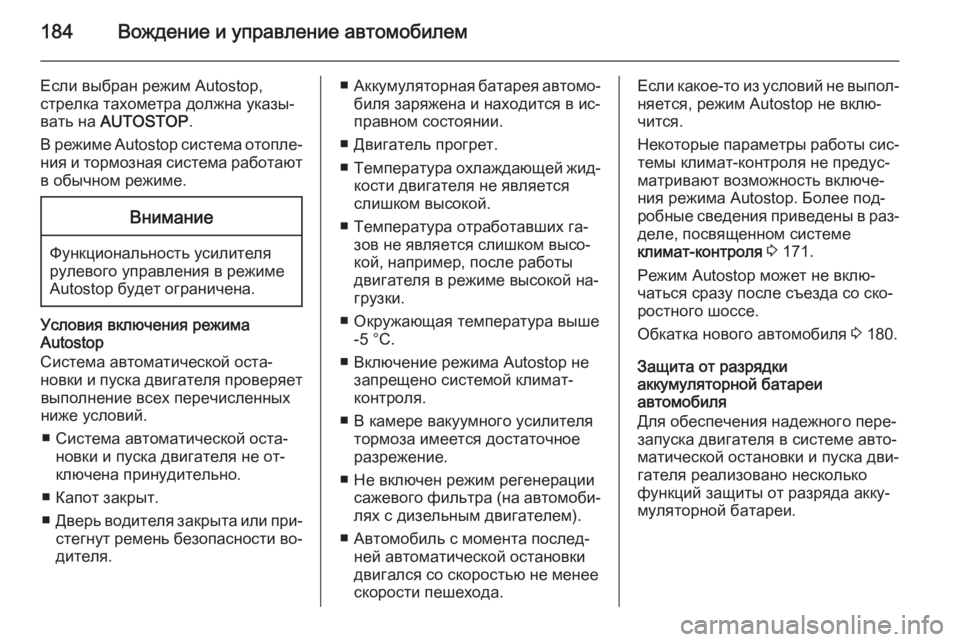

Если выбран режим Autostop,
стрелка тахометра должна указы‐
вать на AUTOSTOP .
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.Внимание
Функциональность усилителя рулевого управления в режиме
Autostop будет ограничена.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий.
■ Система автоматической оста‐ новки и пуска двигателя не от‐
ключена принудительно.
■ Капот закрыт.
■ Дверь водителя закрыта или при‐
стегнут ремень безопасности во‐
дителя.
■ Аккумуляторная батарея автомо‐
биля заряжена и находится в ис‐
правном состоянии.
■ Двигатель прогрет.
■ Температура охлаждающей жид‐
кости двигателя не является
слишком высокой.
■ Температура отработавших га‐ зов не является слишком высо‐
кой, например, после работы
двигателя в режиме высокой на‐
грузки.
■ Окружающая температура выше -5 °C.
■ Включение режима Autostop не запрещено системой климат-
контроля.
■ В камере вакуумного усилителя тормоза имеется достаточное
разрежение.
■ Не включен режим регенерации сажевого фильтра (на автомоби‐лях с дизельным двигателем).
■ Автомобиль с момента послед‐ ней автоматической остановки
двигался со скоростью не менее
скорости пешехода.Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐
чится.
Некоторые параметры работы сис‐ темы климат-контроля не предус‐
матривают возможность включе‐
ния режима Autostop. Более под‐
робные сведения приведены в раз‐
деле, посвященном системе
климат-контроля 3 171.
Режим Autostop может не вклю‐
чаться сразу после съезда со ско‐
ростного шоссе.
Обкатка нового автомобиля 3 180.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐
запуска двигателя в системе авто‐
матической остановки и пуска дви‐
гателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи.

Вождение и управление автомобилем185

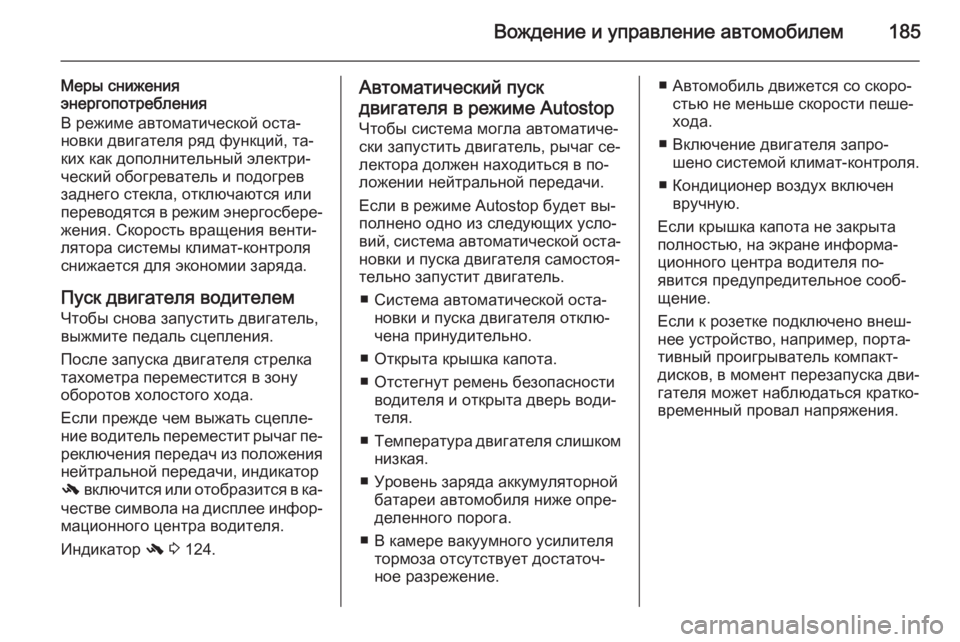

Меры снижения
энергопотребления
В режиме автоматической оста‐
новки двигателя ряд функций, та‐
ких как дополнительный электри‐
ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим энергосбере‐ жения. Скорость вращения венти‐
лятора системы климат-контроля
снижается для экономии заряда.
Пуск двигателя водителем Чтобы снова запустить двигатель,
выжмите педаль сцепления.
После запуска двигателя стрелка
тахометра переместится в зону
оборотов холостого хода.
Если прежде чем выжать сцепле‐
ние водитель переместит рычаг пе‐
реключения передач из положения нейтральной передачи, индикатор
- включится или отобразится в ка‐
честве символа на дисплее инфор‐
мационного центра водителя.
Индикатор - 3 124.Автоматический пуск
двигателя в режиме Autostop Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг се‐
лектора должен находиться в по‐
ложении нейтральной передачи.
Если в режиме Autostop будет вы‐
полнено одно из следующих усло‐
вий, система автоматической оста‐
новки и пуска двигателя самостоя‐
тельно запустит двигатель.
■ Система автоматической оста‐ новки и пуска двигателя отклю‐
чена принудительно.
■ Открыта крышка капота.
■ Отстегнут ремень безопасности водителя и открыта дверь води‐
теля.
■ Температура двигателя слишком
низкая.
■ Уровень заряда аккумуляторной батареи автомобиля ниже опре‐
деленного порога.
■ В камере вакуумного усилителя тормоза отсутствует достаточ‐
ное разрежение.■ Автомобиль движется со скоро‐ стью не меньше скорости пеше‐
хода.
■ Включение двигателя запро‐ шено системой климат-контроля.
■ Кондиционер воздух включен вручную.
Если крышка капота не закрыта полностью, на экране информа‐
ционного центра водителя по‐
явится предупредительное сооб‐
щение.
Если к розетке подключено внеш‐
нее устройство, например, порта‐
тивный проигрыватель компакт-
дисков, в момент перезапуска дви‐
гателя может наблюдаться кратко‐
временный провал напряжения.

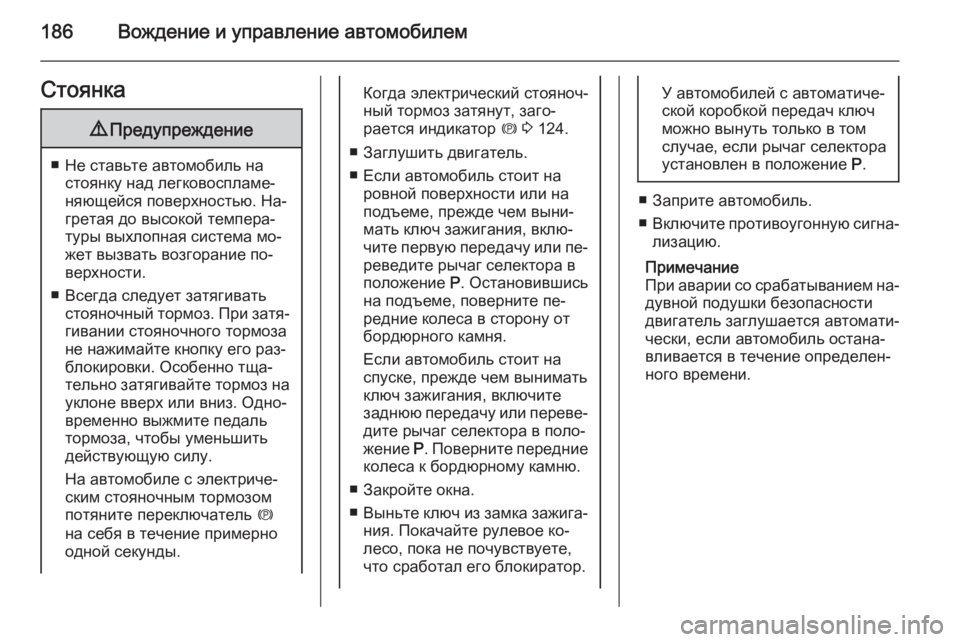

186Вождение и управление автомобилемСтоянка9Предупреждение
■ Не ставьте автомобиль на
стоянку над легковоспламе‐
няющейся поверхностью. На‐
гретая до высокой темпера‐
туры выхлопная система мо‐
жет вызвать возгорание по‐
верхности.
■ Всегда следует затягивать стояночный тормоз. При затя‐
гивании стояночного тормоза не нажимайте кнопку его раз‐
блокировки. Особенно тща‐
тельно затягивайте тормоз на уклоне вверх или вниз. Одно‐
временно выжмите педаль
тормоза, чтобы уменьшить
действующую силу.
На автомобиле с электриче‐
ским стояночным тормозом потяните переключатель m
на себя в течение примерно
одной секунды.
Когда электрический стояноч‐
ный тормоз затянут, заго‐
рается индикатор m 3 124.
■ Заглушить двигатель.
■ Если автомобиль стоит на ровной поверхности или на
подъеме, прежде чем выни‐
мать ключ зажигания, вклю‐
чите первую передачу или пе‐ реведите рычаг селектора в
положение P. Остановившись
на подъеме, поверните пе‐
редние колеса в сторону от
бордюрного камня.
Если автомобиль стоит на
спуске, прежде чем вынимать
ключ зажигания, включите
заднюю передачу или переве‐ дите рычаг селектора в поло‐
жение P. Поверните передние
колеса к бордюрному камню.
■ Закройте окна.
■ Выньте ключ из замка зажига‐
ния. Покачайте рулевое ко‐
лесо, пока не почувствуете,
что сработал его блокиратор.У автомобилей с автоматиче‐
ской коробкой передач ключ
можно вынуть только в том
случае, если рычаг селектора
установлен в положение P.
■ Заприте автомобиль.
■ Включите противоугонную сигна‐
лизацию.
Примечание
При аварии со срабатыванием на‐ дувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.

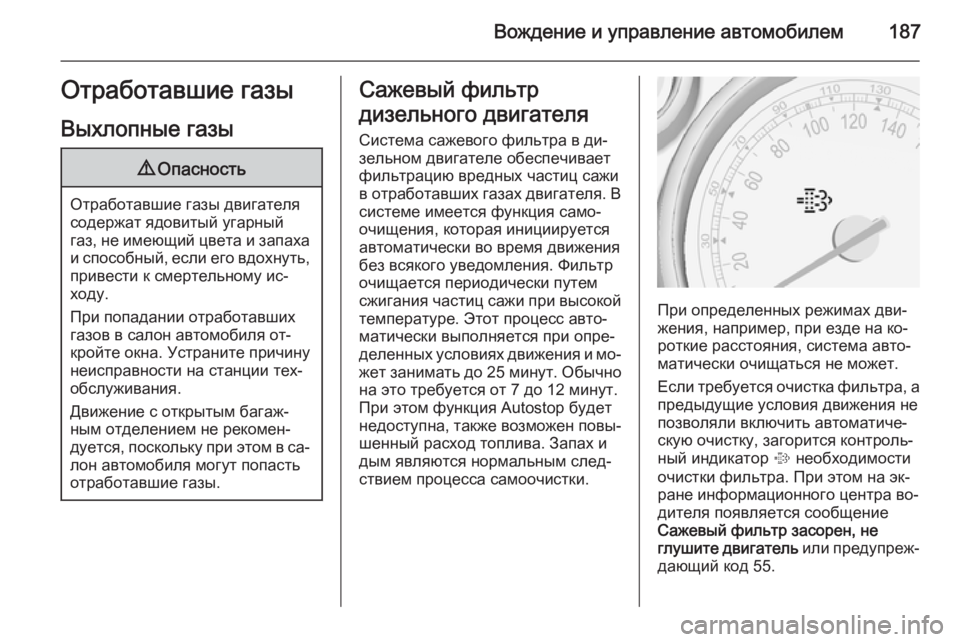

Вождение и управление автомобилем187Отработавшие газы
Выхлопные газы9 Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному ис‐
ходу.
При попадании отработавших газов в салон автомобиля от‐
кройте окна. Устраните причину
неисправности на станции тех‐
обслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐ дуется, поскольку при этом в са‐
лон автомобиля могут попасть
отработавшие газы.
Сажевый фильтр
дизельного двигателя Система сажевого фильтра в ди‐
зельном двигателе обеспечивает
фильтрацию вредных частиц сажи
в отработавших газах двигателя. В
системе имеется функция само‐
очищения, которая инициируется
автоматически во время движения
без всякого уведомления. Фильтр
очищается периодически путем
сжигания частиц сажи при высокой
температуре. Этот процесс авто‐
матически выполняется при опре‐
деленных условиях движения и мо‐ жет занимать до 25 минут. Обычно
на это требуется от 7 до 12 минут.
При этом функция Autostop будет
недоступна, также возможен повы‐
шенный расход топлива. Запах и
дым являются нормальным след‐
ствием процесса самоочистки.
При определенных режимах дви‐
жения, например, при езде на ко‐
роткие расстояния, система авто‐
матически очищаться не может.
Если требуется очистка фильтра, а предыдущие условия движения не
позволяли включить автоматиче‐
скую очистку, загорится контроль‐
ный индикатор % необходимости
очистки фильтра. При этом на эк‐
ране информационного центра во‐ дителя появляется сообщение
Сажевый фильтр засорен, не
глушите двигатель или предупреж‐
дающий код 55.

188Вождение и управление автомобилем

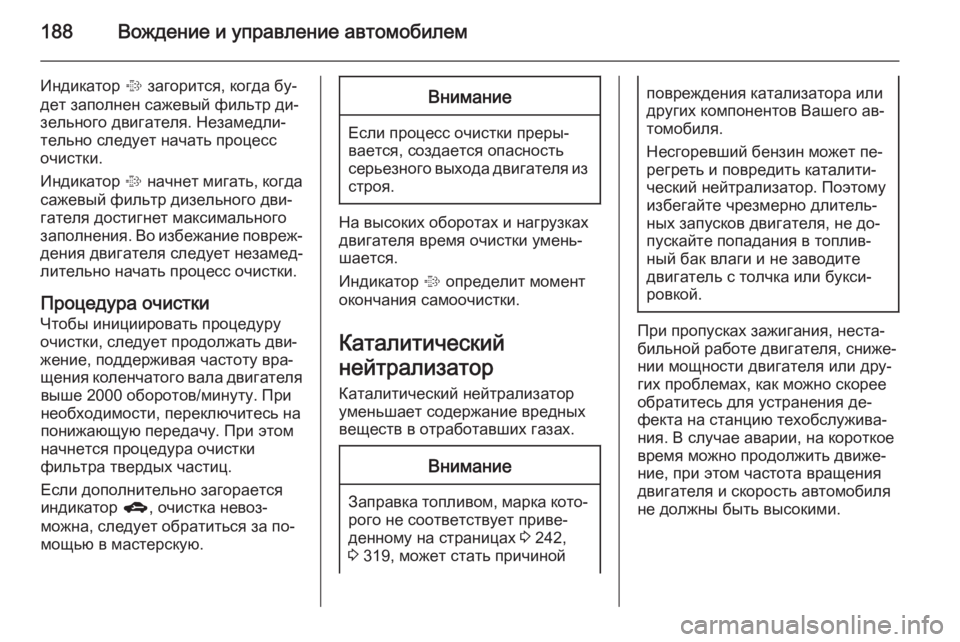

Индикатор % загорится, когда бу‐
дет заполнен сажевый фильтр ди‐ зельного двигателя. Незамедли‐
тельно следует начать процесс очистки.
Индикатор % начнет мигать, когда
сажевый фильтр дизельного дви‐
гателя достигнет максимального
заполнения. Во избежание повреж‐
дения двигателя следует незамед‐
лительно начать процесс очистки.
Процедура очистки Чтобы инициировать процедуру
очистки, следует продолжать дви‐ жение, поддерживая частоту вра‐
щения коленчатого вала двигателя выше 2000 оборотов/минуту. При
необходимости, переключитесь на понижающую передачу. При этом
начнется процедура очистки
фильтра твердых частиц.
Если дополнительно загорается
индикатор g, очистка невоз‐
можна, следует обратиться за по‐
мощью в мастерскую.Внимание
Если процесс очистки преры‐ вается, создается опасность
серьезного выхода двигателя из строя.
На высоких оборотах и нагрузках
двигателя время очистки умень‐ шается.
Индикатор % определит момент
окончания самоочистки.
Каталитический
нейтрализатор Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.
Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 242,
3 319, может стать причиной
повреждения катализатора или
других компонентов Вашего ав‐
томобиля.
Несгоревший бензин может пе‐
регреть и повредить каталити‐
ческий нейтрализатор. Поэтому
избегайте чрезмерно длитель‐
ных запусков двигателя, не до‐
пускайте попадания в топлив‐
ный бак влаги и не заводите
двигатель с толчка или букси‐
ровкой.
При пропусках зажигания, неста‐ бильной работе двигателя, сниже‐
нии мощности двигателя или дру‐
гих проблемах, как можно скорее
обратитесь для устранения де‐
фекта на станцию техобслужива‐ ния. В случае аварии, на короткоевремя можно продолжить движе‐
ние, при этом частота вращения двигателя и скорость автомобиля
не должны быть высокими.
